BEDIENUNGSANLEITUNG GBH 2400 Professional BOSCH

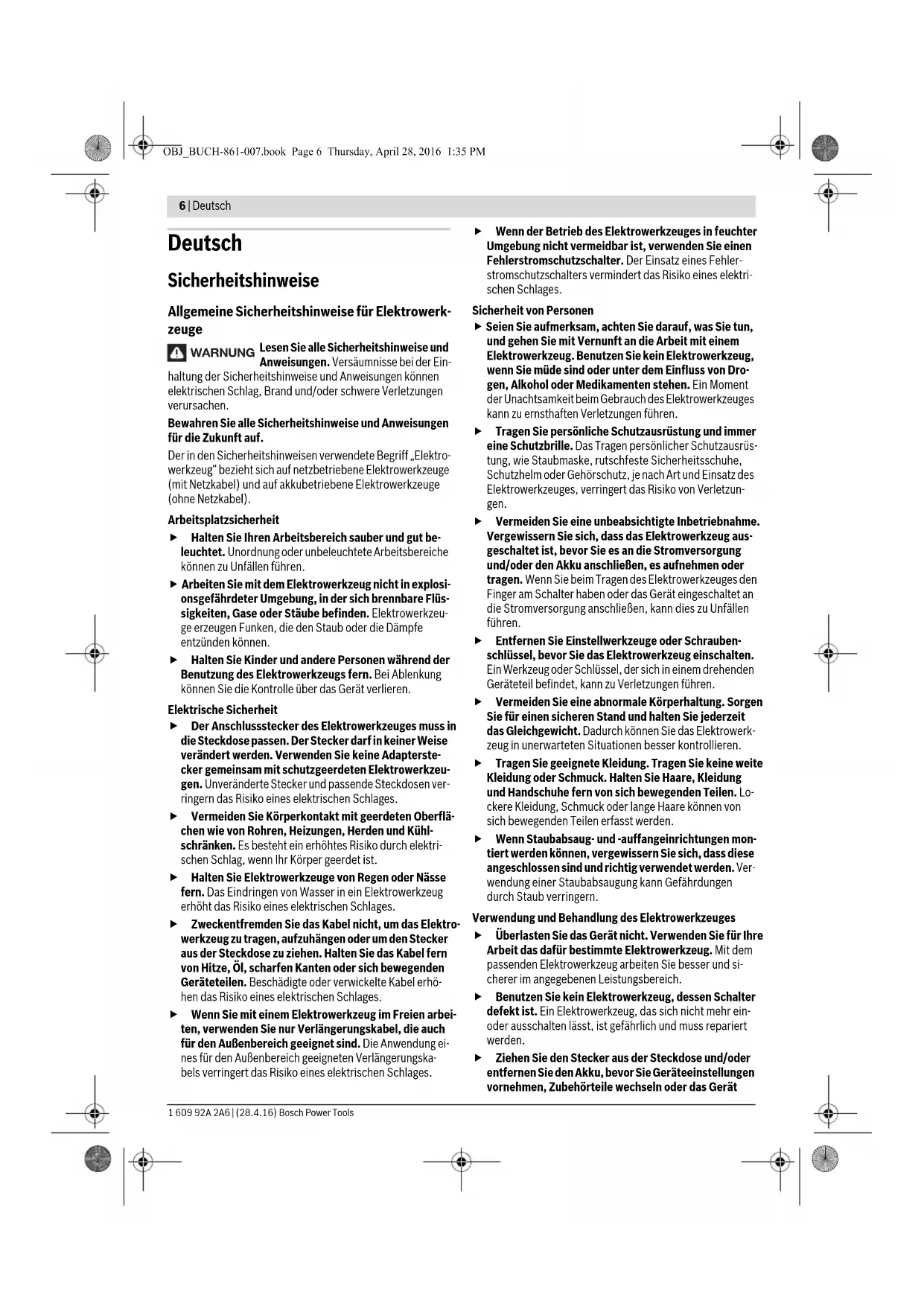

OBJ_BUCH-861-007.book Page 5 Thursday, April 28, 2016 1:35 PM6 | Deutsch 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerk- zeuge Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu- ge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Elektrowerkzeu- gen. Unveränderte Stecker und passende Steckdosen ver- ringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektro- werkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung ei- nes für den Außenbereich geeigneten Verlängerungska- bels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzun- gen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, de r sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerk- zeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Ver- wendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Verwendung und Behandlung des Elektrowerkzeuges Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und si- cherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät WARNUNG OBJ_BUCH-861-007.book Page 6 Thursday, April 28, 2016 1:35 PMDeutsch | 7 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) weglegen. Diese Vorsichtsmaßnahme verhindert den un- beabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so be- schädigt sind, dass die Funktion des Elektrowerkzeu- ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu füh- ren. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektro- werkzeugen für andere als die vorgesehenen Anwendun- gen kann zu gefährlichen Situationen führen. Service Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Hämmer Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elekt- rowerkzeug mitgeliefert werden. Der Verlust der Kont- rolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug oder die Schraube verborgene Stromleitun- gen oder das eigene Netzkabel treffen kann. Der Kon- takt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu ei- nem elektrischen Schlag führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach- beschädigung oder kann einen elektrischen Schlag verur- sachen. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand ge- kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Be- ton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafik- seite. 1 Werkzeugaufnahme SDS-plus 2 Staubschutzkappe 3 Verriegelungshülse 4 Drehrichtungsumschalter 5 Feststelltaste für Ein-/Ausschalter 6 Ein-/Ausschalter 7 Handgriff (isolierte Grifffläche) 8 Entriegelungstaste für Schlag-/Drehstopp-Schalter 9 Schlag-/Drehstopp-Schalter 10 Taste für Tiefenanschlageinstellung 11 Tiefenanschlag 12 Zusatzgriff (isolierte Grifffläche) 13 Sicherungsschraube für Zahnkranzbohrfutter* 14 Zahnkranzbohrfutter* 15 SDS-plus-Aufnahmeschaft für Bohrfutter* 16 Absaugöffnung Saugfix* 17 Klemmschraube Saugfix* 18 Tiefenanschlag Saugfix* 19 Teleskoprohr Saugfix* 20 Flügelschraube Saugfix* 21 Führungsrohr Saugfix* 22 Universalhalter mit SDS-plus-Aufnahmeschaft* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. OBJ_BUCH-861-007.book Page 7 Thursday, April 28, 2016 1:35 PM8 | Deutsch 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Technische Daten Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN60745-2-6. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 91 dB(A); Schallleis- tungspegel 102 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN 60745-2-6: Hammerbohren in Beton: a

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfah- ren gemessen worden und kann für den Vergleich von Elek- trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelas- tung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller- dings das Elektrowerkzeug für andere Anwendungen, mit un- terschiedlichen Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Ge- rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den ge- samten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk- zeugen, Warmhalten der Hände, Organisation der Arbeitsab- läufe. Montage Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Zusatzgriff Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff 12. Zusatzgriff schwenken (siehe Bild A) Sie können den Zusatzgriff 12 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. – Drehen Sie das untere Griffstück des Zusatzgriffs 12 ent- gegen dem Uhrzeigersinn und schwenken Sie den Zusatz- griff 12 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 12 im Uhrzeigersinn wieder fest. Achten Sie darauf, dass das Spannband des Zusatzgriffs in der dafür vorgesehenen Nut am Gehäuse liegt. Bohrtiefe einstellen (siehe Bild B) Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X festgelegt werden. – Drücken Sie die Taste für die Tiefenanschlageinstellung 10 und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein. Die Riffelung am Tiefenanschlag 11 muss nach unten zei- gen. – Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum An- schlag in die Werkzeugaufnahme SDS-plus 1. Die Beweg- lichkeit des SDS-plus-Werkzeugs kann sonst zu einer fal- schen Einstellung der Bohrtiefe führen. – Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X ent- spricht. Bohrfutter und Werkzeuge auswählen Zum Hammerbohren und Meißeln benötigen Sie SDS-plus- Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt wer- den. Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunst- stoff sowie zum Schrauben werden Werkzeuge ohne SDS- plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter. Bohrhammer GBH 2400 Sachnummer

Nennaufnahmeleistung W720 Schlagzahl min

0–4000 Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 J2,7 Drehzahl min

0–900 Werkzeugaufnahme SDS-plus Durchmesser Spindelhals mm 50 Bohrdurchmesser max.: –Beton – Mauerwerk (mit Hohlbohrkrone) –Stahl –Holz

Gewicht entsprechend EPTA-Procedure 01:2014 kg 2,7 Schutzklasse /II Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. OBJ_BUCH-861-007.book Page 8 Thursday, April 28, 2016 1:35 PMDeutsch | 9 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Zahnkranzbohrfutter wechseln Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindri- schem Schaft) arbeiten zu können, müssen Sie ein geeigne- tes Bohrfutter montieren (Zahnkranz- oder Schnellspann- bohrfutter, Zubehör). Zahnkranzbohrfutter montieren (siehe Bild C) – Schrauben Sie den SDS-plus-Aufnahmeschaft 15 in ein Zahnkranzbohrfutter 14. Sichern Sie das Zahnkranzbohr- futter 14 mit der Sicherungsschraube 13. Beachten Sie, dass die Sicherungsschraube ein Linksgewinde hat. Zahnkranzbohrfutter einsetzen (siehe Bild C) – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. –Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahme- schaft drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz- bohrfutter. Zahnkranzbohrfutter entnehmen – Schieben Sie die Verriegelungshülse 3 nach hinten und nehmen Sie das Zahnkranzbohrfutter 14 ab. Werkzeugwechsel Die Staubschutzkappe 2 verhindert weitgehend das Eindrin- gen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges dar- auf, dass die Staubschutzkappe 2 nicht beschädigt wird. Eine beschädigte Staubschutzkappe ist sofort zu erset- zen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen. SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild D) Mit dem SDS-plus-Bohrfutter können Sie das Einsatzwerk- zeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln. – Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein. – Setzen Sie das Einsatzwerkzeug drehend in die Werkzeug- aufnahme ein, bis es selbsttätig verriegelt wird. – Überprüfen Sie die Verriegelung durch Ziehen am Werk- zeug. Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweg- lich. Dadurch entsteht beim Leerlauf eine Rundlaufabwei- chung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert. SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild E) – Schieben Sie die Verriegelungshülse 3 nach hinten und entnehmen Sie das Einsatzwerkzeug. Einsatzwerkzeuge ohne SDS-plus einsetzen Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder Meißeln! Werkzeuge ohne SDS- plus und ihr Bohrfutter werden beim Hammerbohren und Mei- ßeln beschädigt. – Setzen Sie ein Zahnkranzbohrfutter 14 ein (siehe „Zahn- kranzbohrfutter wechseln“, Seite 9). – Öffnen Sie das Zahnkranzbohrfutter 14 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. – Stecken Sie den Bohrfutterschlüssel in die entsprechen- den Bohrungen des Zahnkranzbohrfutters 14 und span- nen Sie das Werkzeug gleichmäßig fest. – Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi- tion „Bohren“. Einsatzwerkzeuge ohne SDS-plus entnehmen – Drehen Sie die Hülse des Zahnkranzbohrfutters 14 mithil- fe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann. Staubabsaugung mit Saugfix (Zubehör) Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheits- schädlich sein. Berühren oder Einatmen der Stäube kön- nen allergische Reaktionen und/oder Atemwegserkran- kungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatz- stoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Saugfix montieren (siehe Bild F) Für die Staubabsaugung wird ein Saugfix (Zubehör) benötigt. Beim Bohren federt der Saugfix zurück, sodass der Saugfix- Kopf immer dicht am Untergrund gehalten wird. – Drücken Sie die Taste für die Tiefenanschlageinstellung 10 und entnehmen Sie den Tiefenanschlag 11. Drücken Sie die Taste 10 erneut und setzen Sie den Saugfix von vorn in den Zusatzgriff 12 ein. – Schließen Sie einen Absaugschlauch (Durchmesser 19 mm, Zubehör) an die Absaugöffnung 16 des Saugfix an. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Bohrtiefe am Saugfix einstellen (siehe Bild G) Sie können die gewünschte Bohrtiefe X auch bei montiertem Saugfix festlegen. – Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum An- schlag in die Werkzeugaufnahme SDS-plus 1. Die Beweg- lichkeit des SDS-plus-Werkzeugs kann sonst zu einer fal- schen Einstellung der Bohrtiefe führen. OBJ_BUCH-861-007.book Page 9 Thursday, April 28, 2016 1:35 PM10 | Deutsch 1 609 92A 2A6 | (28.4.16) Bosch Power Tools – Lösen Sie die Flügelschraube 20 am Saugfix. – Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatz- werkzeug muss dabei auf der Fläche aufsetzen. – Verschieben Sie das Führungsrohr 21 des Saugfix so in seiner Halterung, dass der Saugfix-Kopf auf der zu bohren- den Fläche aufliegt. Schieben Sie das Führungsrohr 21 nicht weiter über das Teleskoprohr 19 als nötig, sodass ein möglichst großer Teil der Skala auf dem Teleskoprohr 19 sichtbar bleibt. – Ziehen Sie die Flügelschraube 20 wieder fest. Lösen Sie die Klemmschraube 17 am Tiefenanschlag des Saugfix. – Verschieben Sie den Tiefenanschlag 18 so auf dem Teles- koprohr 19, dass der im Bild gezeigte Abstand X Ihrer ge- wünschten Bohrtiefe entspricht. – Ziehen Sie die Klemmschraube 17 in dieser Position fest. Betrieb Inbetriebnahme Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Betriebsart einstellen Mit dem Schlag-/Drehstopp-Schalter 9 wählen Sie die Be- triebsart des Elektrowerkzeugs. Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschä- digt werden. – Drücken Sie zum Wechsel der Betriebsart die Entriege- lungstaste 8 und drehen Sie den Schlag-/Drehstopp- Schalter 9 in die gewünschte Position, bis er hörbar einras- tet. Drehrichtung einstellen Mit dem Drehrichtungsumschalter 4 können Sie die Drehrich- tung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 6 ist dies jedoch nicht möglich. Rechtslauf: Drehen Sie den Drehrichtungsumschalter 4 beidseitig bis zum Anschlag in Position . Linkslauf: Drehen Sie den Drehrichtungsumschalter 4 beidseitig bis zum Anschlag in Position . Stellen Sie die Drehrichtung zum Hammerbohren, Bohren und Meißeln immer auf Rechtslauf. Ein-/Ausschalten –Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 6. –Zum Arretieren des Ein-/Ausschalters halten Sie diesen gedrückt und drücken zusätzlich die Feststelltaste 5. –Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/Ausschalter 6 los. Bei arretiertem Ein-/Ausschalter 6 drücken Sie diesen zuerst und lassen ihn danach los. Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen. Drehzahl/Schlagzahl einstellen Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 6 eindrücken. Leichter Druck auf den Ein-/Ausschalter 6 bewirkt eine nied- rige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl. Überlastkupplung Klemmt oder hakt das Einsatzwerkzeug, wird der An- trieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie ei- nen festen Stand ein. Schalten Sie das Elektrowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blo- ckiert. Beim Einschalten mit einem blockierten Bohr- werkzeug entstehen hohe Reaktionsmomente. Arbeitshinweise Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Verändern der Meißelstellung (Vario-Lock) Sie können den Meißel in 36 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen. – Setzen Sie den Meißel in die Werkzeugaufnahme ein. – Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi- tion „Vario-Lock“ (siehe „Betriebsart einstellen“, Seite 10). – Drehen Sie das Einsatzwerkzeug in die gewünschte Mei- ßelstellung. – Drehen Sie den Schlag-/Drehstopp-Schalter 9 in die Posi- tion „Meißeln“. Die Werkzeugaufnahme ist damit arretiert. – Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf. Position zum Hammerbohren in Beton oder Stein Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben Position Vario-Lock zum Verstellen der Mei- ßelposition In dieser Position rastet der Schlag-/Dreh- stopp-Schalter 9 nicht ein. Position zum Meißeln OBJ_BUCH-861-007.book Page 10 Thursday, April 28, 2016 1:35 PMEnglish | 11 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Schrauberbits einsetzen (siehe Bild H) Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Zur Verwendung von Schrauberbits benötigen Sie einen Uni- versalhalter 22 mit SDS-plus-Aufnahmeschaft (Zubehör). – Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein. – Setzen Sie den Universalhalter drehend in die Werkzeug- aufnahme ein, bis er selbsttätig verriegelt wird. – Prüfen Sie die Verriegelung durch Ziehen am Universalhal- ter. – Setzen Sie einen Schrauberbit in den Universalhalter. Ver- wenden Sie nur zum Schraubenkopf passende Schrauber- bits. – Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse 3 nach hinten und entnehmen den Uni- versalhalter 22 aus der Werkzeugaufnahme. Wartung und Service Wartung und Reinigung Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststel- le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits- gefährdungen zu vermeiden. Eine beschädigte Staubschutzkappe ist sofort zu erset- zen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lassen. – Säubern Sie die Werkzeugaufnahme 1 nach jedem Ge- brauch. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes General Power Tool Safety Warnings Read all safety warnings and all instruc- tions. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all warnings and instructions for future reference. The term “power tool” in the warnings refers to your mains- operated (corded) power tool or battery-operated (cordless) power tool. WARNING OBJ_BUCH-861-007.book Page 11 Thursday, April 28, 2016 1:35 PM12 | English 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Work area safety Keep work area clean and well lit. Cluttered or dark areas invite accidents. Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed ( grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose pow er tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. If operating a power tool in a damp location is unavoid- able, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. Personal safety Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while op- erating power tools may result in serious personal injury. Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal inju- ries. Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a ro- tating part of the power tool may result in personal injury. Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. Dress properly. Do not wear loose clothing or jewel- lery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. Power tool use and care Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally. Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands of untrained users. Maintain power tools. Check for misalignment or bind- ing of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly maintained power tools. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control. Use the power tool, accessories and tool bits etc. in ac- cordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. Service Have your power tool serviced by a qualified repair per- son using only identical replacement parts. This will en- sure that the safety of the power tool is maintained. Hammer Safety Warnings Wear ear protectors. Exposure to noise can cause hear- ing loss. Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury. Hold the tool by the insulated gripping surfaces when performing operations where the application tool or the screw could contact hidden wiring or its own power cord. Contact with a “live” wire will also make exposed metal parts of the power tool “live” and shock the operator. Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire OBJ_BUCH-861-007.book Page 12 Thursday, April 28, 2016 1:35 PMEnglish | 13 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) and electric shock. Damaging a gas line can lead to explo- sion. Penetrating a water line causes property damage or may cause an electric shock. When working with the machine, always hold it firmly with both hands and provide for a secure stance. The power tool is guided more secure with both hands. Secure the workpiece. A workpiece clamped with clamp- ing devices or in a vice is held more secure than by hand. Always wait until the machine has come to a complete stop before placing it down. The tool insert can jam and lead to loss of control over the power tool. Products sold in GB only: Your product is fitted with a BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less. Product Description and Specifica- tions Read all safety warnings and all instruc- tions. Failure to follow the warnings and in- structions may result in electric shock, fire and/or serious injury. While reading the operating instructions, unfold the graphics page for the machine and leave it open. Intended Use The machine is intended for hammer drilling in concrete, brick and stone, as well as for light chiselling work. It is also suitable for drilling without impact in wood, metal, ceramic and plastic. Machines with electronic control and right/left ro- tation are also suitable for screwdriving. Product Features The numbering of the product features refers to the illustra- tion of the machine on the graphics page. 1 SDS-plus tool holder 2 Dust protection cap 3 Locking sleeve 4 Rotational direction switch 5 Lock-on button for On/Off switch 6 On/Off switch 7 Handle (insulated gripping surface) 8 Release button for mode selector switch 9 Mode selector switch 10 Button for depth stop adjustment 11 Depth stop 12 Auxiliary handle (insulated gripping surface) 13 Securing screw for key type drill chuck* 14 Key type drill chuck* 15 SDS-plus adapter shank for drill chuck* 16 Extraction sleeve of the dust extraction attachment* 17 Clamping screw for the dust extraction attachment* 18 Depth stop of the dust extraction attachment* 19 Telescopic pipe of the dust extraction attachment* 20 Wing bolt of the dust extraction attachment* 21 Guide pipe of the dust extraction attachment* 22 Universal bit holder with SDS-plus shank* *Accessories shown or described are not part of the standard de- livery scope of the product. A complete overview of accessories can be found in our accessories program. Technical Data Noise/Vibration Information Sound emission values determined according to EN60745-2-6. Typically the A-weighted noise levels of the product are: Sound pressure level 91 dB(A); Sound power level 102 dB(A). Uncertainty K =3 dB. Wear hearing protection! Vibration total values a
