사용 설명서 GBH 2400 Professional BOSCH

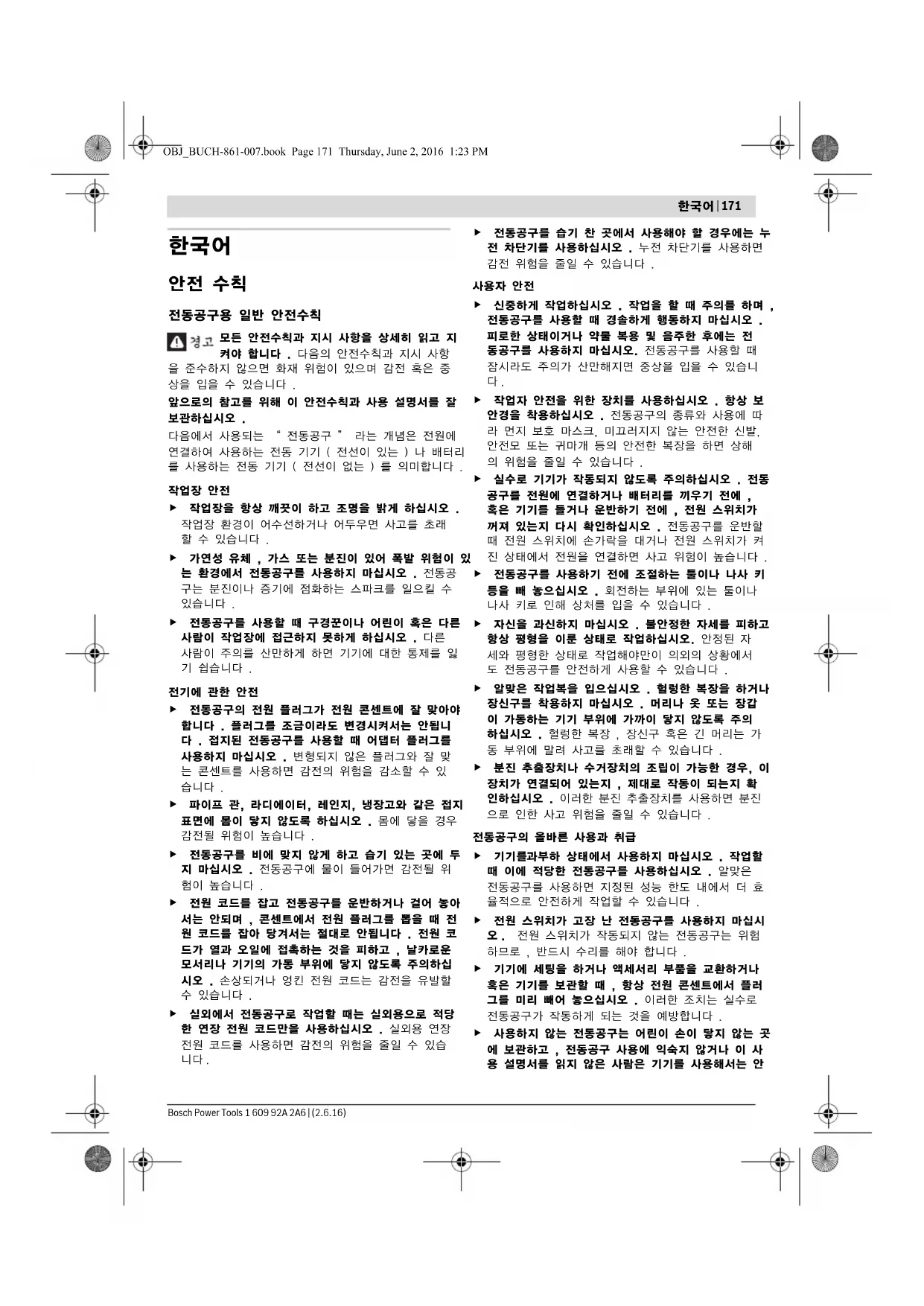

전동공구용 일반 안전수칙 모든 안전수칙과 지시 사항을 상세히 읽고 지 켜야 합니다 . 다음의 안전수칙과 지시 사항 을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다 . 앞으로의 참고를 위해 이 안전수칙과 사용 설명서를 잘

다음에서 사용되는 “ 전동공구 ” 라는 개념은 전원에 연결하여 사용하는 전동 기기 ( 전선이 있는 ) 나 배터리 를 사용하는 전동 기기 ( 전선이 없는 ) 를 의미합니다 .

작업장을 항상 깨끗이 하고 조명을 밝게 하십시오 . 작업장 환경이 어수선하거나 어두우면 사고를 초래

가연성 유체 , 가스 또는 분진이 있어 폭발 위험이 있 는 환경에서 전동공구를 사용하지 마십시오 . 전동공 구는 분진이나 증기에 점화하는 스파크를 일으킬 수

전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오 . 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 잃

전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다 . 플러그를 조금이라도 변경시켜서는 안됩니 다 . 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오 . 변형되지 않은 플러그와 잘 맞 는 콘센트를 사용하면 감전의 위험을 감소할 수 있

파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오 . 몸에 닿을 경우 감전될 위험이 높습니다 . 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두 지 마십시오 . 전동공구에 물이 들어가면 감전될 위

전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아 서는 안되며 , 콘센트에서 전원 플러그를 뽑을 때 전 원 코드를 잡아 당겨서는 절대로 안됩니다 . 전원 코 드가 열과 오일에 접촉하는 것을 피하고 , 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십 시오 . 손상되거나 엉킨 전원 코드는 감전을 유발할

실외에서 전동공구로 작업할 때는 실외용으로 적당 한 연장 전원 코드만을 사용하십시오 . 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습

전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누 전 차단기를 사용하십시오 . 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다 .

신중하게 작업하십시오 . 작업을 할 때 주의를 하며 , 전동공구를 사용할 때 경솔하게 행동하지 마십시오 . 피로한 상태이거나 약물 복용 및 음주한 후에는 전 동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니

작업자 안전을 위한 장치를 사용하십시오 . 항상 보 안경을 착용하십시오 . 전동공구의 종류와 사용에 따 라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해 의 위험을 줄일 수 있습니다 . 실수로 기기가 작동되지 않도록 주의하십시오 . 전동 공구를 전원에 연결하거나 배터리를 끼우기 전에 , 혹은 기기를 들거나 운반하기 전에 , 전원 스위치가 꺼져 있는지 다시 확인하십시오 . 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜 진 상태에서 전원을 연결하면 사고 위험이 높습니다 . 전동공구를 사용하기 전에 조절하는 툴이나 나사 키 등을 빼 놓으십시오 . 회전하는 부위에 있는 툴이나 나사 키로 인해 상처를 입을 수 있습니다 . 자신을 과신하지 마십시오 . 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자 세와 평형한 상태로 작업해야만이 의외의 상황에서 도 전동공구를 안전하게 사용할 수 있습니다 . 알맞은 작업복을 입으십시오 . 헐렁한 복장을 하거나 장신구를 착용하지 마십시오 . 머리나 옷 또는 장갑 이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오 . 헐렁한 복장 , 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다 . 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지 , 제대로 작동이 되는지 확 인하십시오 . 이러한 분진 추출장치를 사용하면 분진 으로 인한 사고 위험을 줄일 수 있습니다 . 전동공구의 올바른 사용과 취급

과부하 상태에서 사용하지 마십시오 . 작업할 때 이에 적당한 전동공구를 사용하십시오 . 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효 율적으로 안전하게 작업할 수 있습니다 . 전원 스위치가 고장 난 전동공구를 사용하지 마십시 오. 전원 스위치가 작동되지 않는 전동공구는 위험 하므로 , 반드시 수리를 해야 합니다 . 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때 , 항상 전원 콘센트에서 플러 그를 미리 빼어 놓으십시오 . 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다 . 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳 에 보관하고 , 전동공구 사용에 익숙지 않거나 이 사 용 설명서를 읽지 않은 사람은 기기를 사용해서는 안 OBJ_BUCH-861-007.book Page 171 Thursday, June 2, 2016 1:23 PM172 | 한국어 1 609 92A 2A6 | (2.6.16) Bosch Power Tools 됩니다 . 경험이 없는 사람이 전동공구를 사용하면

전동공구를 조심스럽게 관리하십시오 . 가동 부위가 하자 없이 정상적인 기능을 하는지 , 걸리는 부위가 있는지 , 혹은 전동공구의 기능에 중요한 부품이 손 상되지 않았는지 확인하십시오 . 손상된 기기의 부품 은 전동공구를 다시 사용하기 전에 반드시 수리를 맡 기십시오 . 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다 . 절단 공구를 날카롭고 깨끗하게 관리하십시오 . 날카 로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경 우가 드물고 조절하기도 쉽습니다 . 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방 법을 준수하십시오 . 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오 . 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다 .

전동공구 수리는 반드시 전문 인력에게 맡기고, 수 리 정비 시 보쉬 순정 부품만을 사용하십시오 . 그렇 게 함으로써 기기의 안전성을 오래 유지할 수 있습

귀마개를 착용하십시오 . 소음의 영향으로 인해 청각 을 상실할 수 있습니다 . 보조 손잡이가 전동공구와 함께 공급되는 경우 이를 사용하십시오 . 통제를 잃게되면 상해를 입을 수 있

작업 시 툴 홀더로 전선이나 기기 자체의 케이블에 접할 수 있는 경우 기기의 절연된 손잡이를 잡으십 시오 . 전류가 흐르는 전선에 닿게 되면 기기의 금속 부위에도 전류가 통해 감전될 수 있기 때문입니다 . 보이지 않는 배관 설비를 확인하려면 적당한 탐지기 를 사용하거나 담당 에너지 공급회사에 문의하십시 오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다 . 가스관을 손상시키면 폭발 위험이 있 습니다 . 수도관을 파손하게 되면 재산 피해를 유발 하거나 전기 충격을 야기할 수 있습니다 . 전동공구를 두 손으로 꽉 잡고 안전한 자세로 작업 하십시오 . 전동공구는 두 손으로 사용하면 더 안전

작업물을 잘 고정하십시오 . 고정장치나 기계 바이스 에 끼워서 작업하면 손으로 잡는 것보다 더 안전합

전동공구를 내려놓기 전에 기기가 완전히 멈추었는 지를 확인하십시오 . 벨트가 걸려 전동공구에 대한 통제가 어려워질 수 있습니다 .

모든 안전수칙과 지시 사항을 상세히 읽 고 지켜야 합니다 . 다음의 안전수칙과 지 시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니

사용 설명서를 읽는 동안 기기의 그림이 나와 있는 접 힌 면을 펴 놓고 참고하십시오 .

본 전동공구는 콘크리트 , 벽돌 , 석재 등에 해머 드릴 작업을 하거나 간단한 치즐작업을 하는데 적당합니다 . 또한 목재 , 금속 , 세라믹 그리고 플라스틱에 충격을 가 하지 않는 드릴작업을 하는데도 적당합니다 . 전자 제어 장치와 좌우 회전 기능이 있는 전동공구는 또한 스크류 작업을 하는데에도 사용이 가능합니다 .

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오 . 1 SDS- plus 툴 홀더 2 먼지 막이 캡 3 잠금 슬리브 4 회전방향 선택 스위치 5 전원 스위치 잠금 버튼 6 전원 스위치 7 손잡이 ( 절연된 손잡이 부위 ) 8 모드 선택 스위치 해제 버튼 9 모드 선택 스위치 10 깊이 조절자 조절용 버튼 11 깊이 조절자 12 보조 손잡이 ( 절연된 손잡이 부위 ) 13 키 타입 척 안전 나사* 14 키 타입 척* 15 드릴 척용 SDS- plus 어댑터 축 * 16 분진 추출장치의 흡입 부위* 17 분진 추출장치의 고정 나사* 18 분진 추출장치의 깊이 조절자* 19 분진 추출장치의 텔레스코프 튜브* 20 분진 추출장치의 날개 나사* 21 분진 추출장치의 가이드 튜브* 22 SDS-plus 어댑터 축이 있는 유니버설 홀더* *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 . OBJ_BUCH-861-007.book Page 172 Thursday, June 2, 2016 1:23 PM한국어 | 173 Bosch Power Tools 1 609 92A 2A6 | (2.6.16)

소음 / 진동에 관한 정보 EN60745- 2- 6 표준에 따라 산출된 소음 배출량 . 일반적으로 A 급 기기로 평가된 소음레벨은 다음과 같 습니다 : 음향압 레벨 91 dB(A); 음향력 레벨 102 dB(A). 불안정성 K=3 dB. 청각 보호기 착용 ! 총진동값 a

(3 방향의 벡터합 ) 과 오차 K 는 유럽 표 준 EN 60745- 2- 6 에 따라 산출됩니다 : 콘크리트 소재에 해머 드릴 작업 : a

지침서에 제시된 진동레벨은 유럽 표준 EN 60745 에 서 지정한 절차에 따라 측정되었으며, 전동공구를 서로 비교할 때 활용할 수 있습니다 . 진동하중을 임의로 평 가할 때도 사용할 수 있습니다 . 제시된 진동레벨은 전동공구의 주된 용도를 나타냅니 다 . 하지만 전동공구를 여러 액세서리와 함께 또는 차 이가 나는 삽입공구와 함께 다른 용도로 사용하는 경우 혹은 충분히 정비하지 않은 채로 사용하는 경우 , 진동 레벨에 차이가 있을 수 있습니다 . 이로 인해 전 작업시 간에 걸친 진동하중이 현저히 증가할 수 있습니다 . 진동하중을 정확하게 평가하기 위해서는 장치가 꺼져 있거나 , 혹은 켜져 있더라도 실제로 작동하지 않은 시 간을 고려해야 합니다 . 이로 인해 전 작업시간에 걸친 진동하중이 현저히 감소될 수 있습니다 . 진동 작용으로부터 작업자를 안전하게 보호하기 위해 추가적으로 다음과 같은 안전 조치가 필요합니다 : 전동 공구 및 공구 비트 점검 , 손의 온도 유지 , 작업순서 점

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 .

반드시 보조 손잡이 12 를 장착하여 전동공구를 사용

보조 손잡이 조절하기 ( 그림 A 참조 ) 보조 손잡이 12 는 안전하고 피로가 적은 자세로 작업 할 수 있도록 모든 위치로 움직여 조립할 수 있습니다 . – 보조 손잡이 12 의 아래 쪽을 시계 반대 방향으로 돌 리고 보조 손잡이 12 를 원하는 위치로 돌립니다 . 그 리고 나서 보조 손잡이 12 의 아래 쪽을 시계 방향으 로 다시 돌려 조입니다 . 이때 보조 손잡이의 고정 밴드가 하우징에 있는 홈에 제대로 끼여 있는지 확인해야 합니다 . 천공 깊이 조절하기 ( 그림 B 참조 ) 원하는 천공 깊이 X 는 깊이 조절자 11 로 조절할 수

– 깊이 조절자 조절용 버튼 10 을 누르고 깊이 조절자 를 보조 손잡이 12 안으로 밀어 넣습니다 . 깊이 조절자 11 의 우툴두툴한 표면이 아래로 향하도

– SDS- plus 비트를 SDS-plus 툴 홀더 1 의 끝까지 밀어 넣습니다. SDS- plus 비트가 움직이게 되면 천 공 깊이를 정확하게 세팅할 수 없게 됩니다 . – 드릴 비트의 끝과 깊이 조절자의 끝 부위의 간격이 원하는 천공 깊이 X 가 될 때까지 깊이 조절자를 잡

드릴 척과 비트 선택하기 해머 드릴작업이나 치즐작업을 하려면 기기의 SDS- plus 드릴 척에 삽입되는 SDS- plus 비트를 사

목재 , 금속 , 세라믹 그리고 플라스틱에 타격없이 드릴 작업을 하거나 스크류작업을 하려면 SDS- plus 가 아 닌 비트를 사용해야 합니다 ( 예를 들면 실린더 축이 있 는 드릴 비트 ). 이러한 비트를 사용할 경우 순간 교환 키레스 척이나 키 타입 척이 필요합니다 . 키 타입 척 교환하기 SDS- plus 가 아닌 비트 ( 예를 들면 실린더 샤프트가 있는 드릴 비트 ) 로 작업하려면 , 적당한 드릴 척을 조 립해서 사용해야 합니다 ( 키 타입 척이나 순간 교환 키 레스 척 , 별매 액세서리 ). 해머 드릴 GBH 2400

0-4000 EPTA-Procedure 05/2009 에 따른 스트로크

/II 자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 . 전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다 . OBJ_BUCH-861-007.book Page 173 Thursday, June 2, 2016 1:23 PM174 | 한국어 1 609 92A 2A6 | (2.6.16) Bosch Power Tools 키 타입 척 조립하기 ( 그림 C 참조 ) – SDS- plus 어댑터 축 15 를 키 타입 척 14 안으로 돌려 끼웁니다 . 키 타입 척 14 에 안전 나사 13 을 끼워 안전하게 합니다 . 이때 안전 나사가 왼나사라 는 것에 주의하십시오 . 키 타입 척 장착하기 ( 그림 C 참조 ) – 어댑터 축의 끼워지는 부분을 깨끗이 닦고 약간 그

– 어댑터 축이 있는 키 타입 척이 자동으로 잠길 때까 지 툴 홀더 안으로 돌리면서 끼웁니다 . – 키 타입 척을 당겨보아 제대로 잠겼는지 확인해 보

키 타입 척 탈착하기 – 잠금 슬리브 3 을 뒤로 당긴 상태에서 키 타입 척 14

먼지 막이 캡 2 는 드릴작업 시 발생하는 먼지가 스며 드는 것을 거의 방지합니다 . 비트를 끼울 때 먼지 막이 캡 2 가 손상되지 않도록 주의하십시오 . 손상된 먼지 막이 캡은 즉시 교환해야 합니다 . 서비 스 센터에 의뢰하여 교환하도록 하는 것이 좋습니다 . SDS- plus 삽입 비트 장착하기 ( 그림 D 참조 ) SDS- plus 드릴 척을 사용하면 별도의 공구를 사용하 지 않고도 간단하고 쉽게 비트를 교환할 수 있습니다 . – 끼우려는 비트의 끝 부분을 깨끗이 닦고 그리스를 바

– 비트가 저절로 잠길 때까지 툴 홀더에 돌리면서 끼

– 비트를 잡아당겨 보아 제대로 끼워졌는지 확인해 보

SDS- plus 비트는 시스템상 충분히 움직이게 되어 있 습니다 . 그래서 공전 상태에서 편심 현상이 생기지만 드릴작업 시에는 다시 저절로 중심을 잡습니다 . 이는 작업의 정확성에 어떠한 영향도 미치지 않습니다 . SDS- plus 삽입 비트 탈착하기 ( 그림 E 참조 ) – 잠금 슬리브 3 을 뒤로 당긴 상태에서 비트를 뺍니다 . SDS- plus 가 아닌 삽입 비트 장착하기 참고 : 해머 드릴작업이나 치즐작업을 할 때 SDS- plus 가 아닌 비트를 사용하지 마십시오 ! SDS- plus 가 아닌 비트와 그 드릴 척이 해머 드릴작 업과 치즐작업으로 인해 손상됩니다 . – 키 타입 척 14를 끼웁니다 (“키 타입 척 교환하기” 참조 , 173 쪽 ). – 키 타입 척 14 를 비트가 끼워질 수 있을 정도 까지 돌려 열어 준 다음에 비트를 끼웁니다 . – 드릴 척 키를 키 타입 척 14 의 각 구멍에 끼우고 비 트를 고루 조입니다 . – 모드 선택 스위치 9 를 “드릴작업” 위치로 돌립니

SDS- plus 가 아닌 삽입 비트 탈착하기 – 드릴 척 키를 사용하여 키 타입 척 14 의 슬리브를 비 트가 빠질 때까지 시계 반대 방향으로 돌립니다 . 분진 추출장치를 사용한 분진 처리 ( 별매 액세

납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 , 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다 . 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며 , 특히 목재 처리용으로 사용되는 부가 원 료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발 시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전 문가가 작업을 해야 합니다 . – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오 . – 필터등급 P2 가 장착된 호흡 마스크를 사용하십시

작업용 재료에 관해 국가가 지정한 규정을 고려 하

작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽 게 발화할 수 있습니다 . 분진 추출장치 조립하기 ( 그림 F 참조 ) 분진을 흡입 처리하려면 분진 추출장치 ( 별매 액세서 리 ) 가 필요합니다 . 드릴작업을 할 때 분진 추출장치가

서 , 분진 추출장치의 헤드가 드릴하는 표면에 항상 밀 접하게 유지됩니다 . – 깊이 조절자 조절용 버튼 10 을 누른 상태에서 깊이 조절자 11 을 뺍니다 . 버튼 10 을 다시 누르고 분진 추출장치를 앞에서 부터 보조 손잡이 12 안으로 끼

– 흡입 호스 ( 직경 19 mm, 별매 액세서리 ) 를 분진 추 출장치의 흡입 부위 16 에 연결하십시오 . 진공 청소기는 작업하는 소재에 적당한 것이어야 합니

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해 야 할 경우에는 특수한 청소기를 사용해야 합니다 . 분진 추출장치의 천공 깊이 조절하기 ( 그림 G 참조 ) 분진 추출장치가 조립된 상태에서도 원하는 천공 깊 이 X 를 조절할 수 있습니다 . – SDS- plus 비트를 SDS-plus 툴 홀더 1 의 끝까지 밀어 넣습니다. SDS- plus 비트가 움직이게 되면 천 공 깊이를 정확하게 세팅할 수 없게 됩니다 . – 분진 추출장치에 있는 날개 나사 20 을 풀어 줍니다 . – 전동공구의 스위치를 켜지 않은 상태로 드릴작업을 하려는 부위에 바싹 댑니다 . 이때 SDS- plus 비트 가 표면에 닿아야 합니다 . – 분진 추출장치의 가이드 튜브 21 을 분진 추출장치의 헤드가 드릴하려는 표면에 닿도록 홀더에 밀어 넣습 OBJ_BUCH-861-007.book Page 174 Thursday, June 2, 2016 1:23 PM한국어 | 175 Bosch Power Tools 1 609 92A 2A6 | (2.6.16) 니다 . 가이드 튜브 21 이 텔레스코프 튜브 19 너머 로 지나치게 밀지 마십시오 . 가능한 한 텔레스코프 튜브 19 의 눈금자 대부분이 보이도록 해야 합니다 . – 날개 나사 20 을 다시 조입니다 . 분진 추출장치의 깊 이 조절자에 있는 고정 나사 17 을 풉니다 . – 깊이 조절자 18 을 텔레스코프 튜브 19 위로 밀어 그 림에 나와있는 것처럼 간격 X 가 원하는 천공 깊이 가 되도록 하십시오 . – 고정 나사 17 을 이 위치에서 조입니다 .

공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전 동공구의 명판에 표기된 전압과 동일해야 합니다 .

모드 선택 스위치 9 로 전동공구의 작동 모드를 선택할

참고 : 전동공구 스위치가 꺼진 상태에서만 작동 모드 를 변경하십시오! 그렇지 않으면 전동공구가 손상될 수

– 작동 모드를 변경하려면 해제 버튼 8 을 누른 상태에 서 모드 선택 스위치 9 를 원하는 위치로 분명히 걸 리는 소리가 날 때까지 돌립니다 .

회전방향 선택 스위치 4 로 기기의 회전 방향을 선택할 수 있습니다 . 그러나 전원 스위치 6 이 눌려진 상태에 서는 작동이 불가능합니다 . 우회전 : 회전방향 선택 스위치 4 의 양쪽이 위 치가 되도록 끝까지 밉니다 . 좌회전 : 회전방향 선택 스위치 4 의 양쪽이 위 치가 되도록 끝까지 밉니다 . 해머 드릴작업 , 드릴작업 혹은 치즐작업을 하려면 회전 방향이 반드시 우회전에 있어야 합니다 .

– 전동공구의 스위치를 켜려면 전원 스위치 6 을 누릅

– 전원 스위치를 잠근 상태로 유지하려면 이를 누른 상 태에서 잠금 버튼 5 를 누릅니다 . – 전동공구의 스위치를 끄려면 전원 스위치 6 을 놓으 십시오 . 고정된 전원 스위치 6 의 경우 먼저 눌렀다 가 다시 놓습니다 . 에너지를 절약하기 위해 전동공구를 사용할 경우에만 스위치를 켜십시오 . 속도 / 타격률 조절하기 전원 스위치 6 에 가하는 힘의 강약에 따라 작동 중에 도 전동공구의 속도 / 타격률을 무단으로 조절할 수 있

전원 스위치 6 을 살짝 누르면 낮은 속도 / 타격률로 작 동합니다 . 좀 더 세게 누르면 속도 / 타격률이 증가합니

드릴 비트가 끼였거나 박힌 경우 드릴 스핀들의 작 동이 중단됩니다 . 이때 생기는 충격에 대비해서 전 동공구를 두 손으로 꽉 잡고 안전한 자세로 작업해

전동공구의 작동이 중단되면 스위치를 끄고 드릴 비 트를 풉니다 . 드릴 비트가 꽉 낀 상태에서 스위치를 켜면 강한 반동력이 생길 수 있습니다 .

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 치즐 위치 바꾸기 (Vario- Lock) 치즐을 36 가지의 다양한 위치로 고정할 수 있어 각 작업 시 적당한 위치를 선택할 수 있습니다 . – 치즐을 툴 홀더에 끼웁니다 . – 모드 선택 스위치 9를 “Vario-Lock” 위치로 돌립 니다 (“ 작동 모드 설정하기 ” 참조 , 175 페이지 ). – 원하는 치즐 위치로 삽입 비트를 돌리십시오 . – 모드 선택 스위치 9 를 “치즐작업” 위치로 돌립니 다 . 툴 홀더는 이와 함께 잠기게 됩니다 . – 치즐작업을 하려면 회전방향을 오른쪽으로 맞추십시

스크류 드라이버 비트 장착하기 ( 그림 H 참조 ) 전동공구의 스위치가 꺼진 상태에서만 나사못에 대 십시오 . 회전하는 드릴 비트가 미끄러질 수 있습니

스크류 드라이버 비트를 사용하려면 SDS- plus 어댑 터 축이 있는 유니버설 홀더 22 ( 별매 액세서리 ) 필요

– 어댑터 축의 끼워지는 부분을 깨끗이 닦고 약간 그

콘크리트나 석재에 해머 드릴작업을 할 때

목재 , 금속 , 세라믹 그리고 플라스틱에 드릴작업을 하거나 스크류작업을 할 때 위

치즐 위치를 변경하기 위한 Vario- Lock 위치 이 위치에서는 모드 선택 스위치 9 가 걸

치즐작업을 할 때 위치 OBJ_BUCH-861-007.book Page 175 Thursday, June 2, 2016 1:23 PM176 | 한국어 1 609 92A 2A6 | (2.6.16) Bosch Power Tools – 유니버설 홀더가 저절로 잠길 때까지 툴 홀더 안으 로 돌리면서 끼웁니다 . – 유니버설 홀더를 당겨보아 제대로 잠겼는지 확인하

– 스크류 드라이버 비트 한 개를 유니버설 홀더에 끼 웁니다 . 스크류 헤드에 맞는 스크류 드라이버 비트 만을 사용하십시오 . – 유니버설 홀더를 빼려면 잠금 슬리브 3 을 뒤로 당긴 상태에서 유니버설 홀더 22 를 툴 홀더에서 빼면 됩

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 안전하고 올바른 작동을 위하여 전동공구와 전동공 구의 통풍구를 항상 깨끗이 하십시오 . 연결 코드를 교환해야 할 경우 안전을 기하기 위해 보 쉬사나 보쉬 지정 전동공구 서비스 센터에 맡겨야 합니

손상된 먼지 막이 캡은 즉시 교환해야 합니다 . 서비 스 센터에 의뢰하여 교환하도록 하는 것이 좋습니다 . – 툴 홀더 1 을 사용한 후 매번 깨끗이 닦으십시오 . 보쉬 AS 및 고객 상담 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

Bosch-pt.hotline@kr.bosch.com 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10 자리의 부품번호를 알려 주십시오 . Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 Republic of Korea 080-955-0909

기기와 액세서리 및 포장 등은 친환경적인 방법으로 재 활용할 수 있도록 분류하십시오 . 전동공구를 가정용 쓰레기로 처리하지 마십시오 ! EU 국가만 해당 : 전동 및 전자 폐품에 관한 유럽 지침 2012/19/EU 와 국가별 법규에 따라 , 사용 불가능한 전동공구는 별도로 수거 하여 환경 친화적인 방법으로 재생하도 록 처리해야 합니다 . 위 사항은 사전 예고 없이 변경될 수도 있습니다 . OBJ_BUCH-861-007.book Page 176 Thursday, June 2, 2016 1:23 PM | 177 Bosch Power Tools 1 609 92A 2A6 | (28.4.16)
