–Na aretáciu vypínača podržte vypínač stlačený a okrem to- ho stlačte súčasne aretačné tlačidlo 5. –Na vypnutie ručného elektrického náradia uvoľnite vypí- nač 6. Ak je vypínač zaaretovaný 6 vypínač najprv stlačte a potom ho uvoľnite. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Nastavenie počtu obrátok/frekvencie príklepu Počet obrátok/frekvenciu príklepov zapnutého ručného elek- trického náradia môžete plynulo regulovať podľa toho, do akej miery stláčate vypínač 6. Mierny tlak na vypínač 6 spôsobí nízky počet obrátok/nízku frekvenciu príklepu. So zvyšovaním tlaku sa počet obrá- tok/frekvencia príklepu zvyšujú. Ochranná spojka proti preťaženiu Keď sa pracovný nástroj vzprieči alebo zablokuje, po- hon vŕtacieho vretena sa preruší. Držte počas práce, so zreteľom na možné vznikajúce sily, ručné elektrické náradie vždy oboma rukami a zaujmite stabilný postoj. Keď sa ručné elektrické náradie zablokuje, vypnite ná- radie a pracovný nástroj uvoľnite. Pri zapnutí so zablo- kovaným vŕtacím nástrojom vznikajú vysoké reakčné momenty. Pokyny na používanie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Zmena polohy sekáča (Vario-Lock) Sekáč sa dá aretovať v 36 rôznych polohách. Vďaka tomu bu- dete môcť zaujať vždy optimálnu pracovnú polohu. – Vložte sekáč do skľučovadla. Poloha na vŕtanie s príklepom do betónu alebo do kameňa Poloha na vŕtanie bez príklepu do dreva, ko- vu, keramiky a plastov, ako aj na skrutkova- nie Poloha Vario-Lock na prestavovanie sekacej polohy V tejto polohe prepínač voľby pracovných re- žimov 9 nezaskakuje. Poloha na sekanie OBJ_BUCH-861-007.book Page 94 Thursday, April 28, 2016 1:35 PMMagyar | 95 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) – Prepínač pracovných režimov 9 otočte do polohy „Vario- Lock“ (pozri „Nastavenie pracovného režimu“, strana 94). –Otáčajte skľučovadlom tak, aby sa sekáč dostal do požado- vanej polohy. – Prepínač pracovných režimov 9 otočte do polohy „Seka- nie“. Upínací mechanizmus je takýmto spôsobom zaareto- vaný. – Na sekanie nastavte smer otáčania vždy na pravobežný chod. Vkladanie skrutkovacích hrotov (pozri obrázok H) Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Ak chcete pracovať so skrutkovacími hrotmi, potrebujete uni- verzálny držiak skrutkovacích hrotov 22 so stopkou SDS-plus (príslušenstvo). – Vyčistite zasúvací koniec stopky a jemne ho potrite tukom. – Za súčasného otáčania zasúvajte univerzálny držiak skrut- kovacích hrotov do upínacej hlavy tak, aby sa samočinne zaistil. – Skontrolujte zaistenie potiahnutím za univerzálny držiak skrutkovacích hrotov. – Do univerzálneho držiaka skrutkovacích hrotov vložte skrutkovací hrot. Na skrutkovanie vždy používajte len také skrutkovacie hroty, ktoré sa hodia k hlave skrutky. – Ak chcete vybrať univerzálny držiak skrutkovacích hrotov, posuňte zaisťovaciu objímku 3 smerom dozadu a univer- zálny držiak skrutkovacích hrotov 22 z upínacej hlavy vy- berte. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručné- ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. Poškodenú ochrannú manžetu ihneď nahraďte novou manžetou. Odporúčame, aby ste si to dali urobiť v auto- rizovanom servisnom stredisku. – Skľučovadlo pravidelne čistite 1 po každom použití. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných sú- čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komunálneho od- padu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrob- koch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické pro- dukty zbierať separovane a dať na recykláciu zodpovedajúcu ochrane životného pro- stredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. FIGYELMEZTETÉS OBJ_BUCH-861-007.book Page 95 Thursday, April 28, 2016 1:35 PM96 | Magyar 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és hasz- nálata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. OBJ_BUCH-861-007.book Page 96 Thursday, April 28, 2016 1:35 PMMagyar | 97 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások a kalapácsok számára Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet. Használjon pótfogantyút, ha mellékelve van az elektro- mos kéziszerszámhoz. Ha elveszti az uralmát a berende- zés felett, ez sérülésekhez vezethet. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszült- ség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást ered- ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. A munka során mindig mindkét kezével tartsa az elekt- romos kéziszerszámot és gondoskodjon arról, hogy szi- lárd, biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülések- hez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Az elektromos kéziszerszám betonban, téglában és terméskő- ben végzett ütvefúrásra, valamint könnyebb vésési munkákra szolgál. A berendezést fában, fémekben, kerámiákban és mű- anyagokban ütés nélküli fúrásra is lehet használni. Az elektronikus szabályozóval ellátott és a jobbra-/balraforgás között átkapcsolható elektromos kéziszerszámok csavarozás- ra is alkalmasak. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 SDS-plus szerszámbefogó egység 2 Porvédő sapka 3 Reteszelő hüvely 4 Forgásirány-átkapcsoló 5 Be-/kikapcsoló rögzítőgombja 6 Be-/kikapcsoló 7 Fogantyú (szigetelt fogantyú-felület) 8 Ütés-/forgásleállító gomb reteszelés feloldó gombja 9 Ütés-/forgásleállító gomb 10 Mélységi ütköző beállító gomb 11 Mélységi ütköző 12 Pótfogantyú (szigetelt fogantyú-felület) 13 Fogaskoszorús fúrótokmány biztosítócsavar* 14 Fogaskoszorús fúrótokmány* 15 SDS-plus befogószár fúrótokmányokhoz* 16 Saugfix-berendezés elszívó nyílása* 17 Saugfix-berendezés szorítócsavarja* 18 Saugfix-berendezés mélységi ütközője* 19 Saugfix-berendezés teleszkópos csöve* 20 Saugfix-berendezés szárnyascsavarja* 21 Saugfix-berendezés vezetőcsöve* 22 Univerzális tartó SDS-plus befogószárral* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Zaj és vibráció értékek A zajmérési eredmények az EN60745-2-6 szabványnak meg- felelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hang- nyomásszint 91 dB(A); hangteljesítményszint 102 dB(A). Bi- zonytalanság K=3 dB. Viseljen fülvédőt!

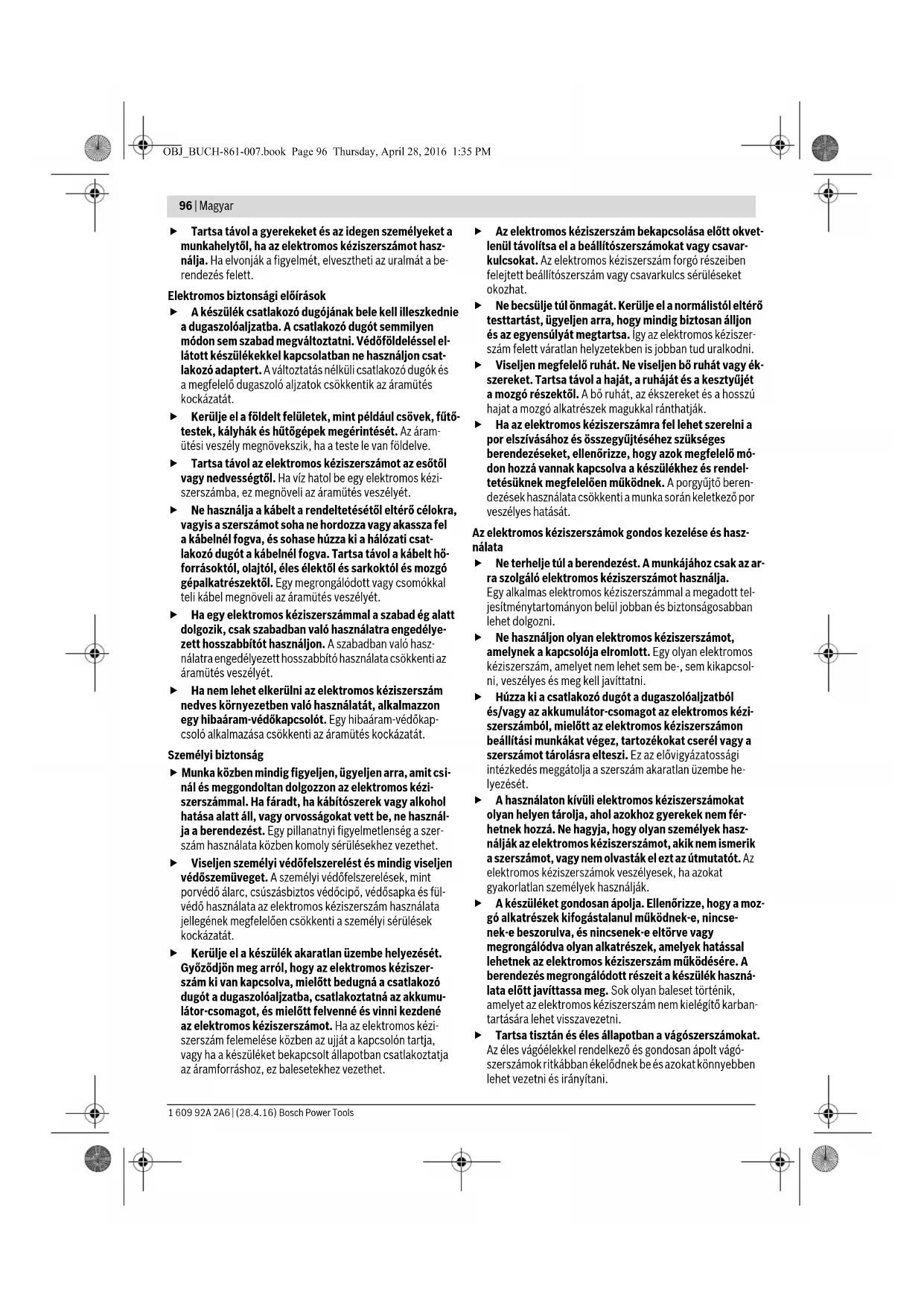

rezgési összértékek (a három irány vektorösszege) és K bi- zonytalanság az EN 60745-2-6 szabvány szerint: Fúrókalapácsolás betonban: a

Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez OBJ_BUCH-861-007.book Page 97 Thursday, April 28, 2016 1:35 PM98 | Magyar 1 609 92A 2A6 | (28.4.16) Bosch Power Tools az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett hasz- nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen megnövelhe- ti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Műszaki adatok Összeszerelés Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Pótfogantyú Az elektromos kéziszerszámot csak az arra felszerelt 12 pótfogantyúval együtt szabad használni. A pótfogantyú elfordítása (lásd az „A” ábrát) A 12 pótfogantyút tetszőleges helyzetbe el lehet forgatni, hogy így a munkát a lehető leginkább fáradságmentes módon lehessen végezni. –Forgassa el a 12 pótfogantyú alsó részét az óramutató járá- sával ellenkező irányba és forgassa el a 12 pótfogantyút a kívánt helyzetbe. Ezután forgassa el ismét az óramutató já- rásával megegyező irányba a 12 pótfogantyú alsó részét, és így rögzítse azt. Ügyeljen arra, hogy a pótfogantyú feszítőszalagja befeküdjön a házon erre a célra szolgáló horonyba. A furatmélység beállítása (lásd a „B” ábrát) A 11 mélységi ütköző a kívánt X furatmélység beállítására szolgál. –Nyomja be a 10 mélységi ütköző beállító gombot és helyez- ze be a mélységi ütközőt a 12 pótfogantyúba. A 11 mélységi ütköző recézett részének lefelé kell mutat- nia. – Tolja be ütközésig az SDS-plus betétszerszámot az 1 SDS- plus szerszámbefogó egységbe. Ellenkező esetben az SDS-plus szerszám mozoghat és ez hibás furatmélység be- állításához vezethet. – Húzza ki annyira a mélységi ütközőt, hogy a fúró csúcsa és a mélységi ütköző csúcsa közötti távolság megfeleljen a kí- vánt X furatmélységnek. A fúrótokmány és a szerszámok kiválasztása Ütvefúráshoz és véséshez SDS-plus szerszámokat kell hasz- nálni, amelyeket az SDS-plus-fúrótokmányba kell befogni. Fában, fémekben, kerámikus anyagokban és műanyagban ütés nélküli fúrásra, valamint csavarozásra SDS-plus nélküli szerszámokat (például hengeres szárú fúrót) kell használni. Ezekhez a szerszámokhoz egy gyorsbefogó vagy egy fogasko- szorús fúrótokmányt kell használni. A fogaskoszorús fúrótokmány kicserélése Az SDS-plus nélküli szerszámokkal (például hengeres szárú fúrókkal) végzett munkákhoz az elektromos kéziszerszámra fel kell szerelni egy megfelelő fúrótokmányt (fogaskoszorús vagy gyorsbefogó fúrótokmány, külön tartozék). A fogaskoszorús fúrótokmány felszerelése (lásd a „C” ábrát) – Csavarja be a 15 SDS-plus-befogószárt egy 14 fogasko- szorús fúrótokmányba. Biztosítsa a 13 biztosítócsavarral a 14 fogaskoszorús fúrótokmányt. Vegye tekintetbe, hogy a biztosítócsavar balmenetes. A fogaskoszorús fúrótokmány behelyezése (lásd a „C” ábrát) – A behelyezés előtt tisztítsa meg és kissé zsírozza be a befo- gószár behelyezésre kerülő végét. – Forgatva tolja be a fogaskoszorús fúrótokmányt a tok- mányszárral az szerszámbefogó egységbe, amíg az magá- tól elreteszelésre kerül. – A fogaskoszorús fúrótokmány meghúzásával ellenőrizze annak reteszelését. Fúrókalapács GBH 2400 Cikkszám

Fordulatszám szabályozás

Jobbra forgás/balra forgás

Névleges felvett teljesítmény W720 Ütésszám perc

0–4000 Egyedi ütőerő az „EPTA-Procedure 05/2009” (2009/05 EPTA-eljárás) szerint J2,7 Fordulatszám perc

0–900 Szerszámbefogó egység SDS-plus Orsónyak átmérő mm 50 Furatátmérő max.: –Beton – Téglafal (koronás fúróval) –Acél –Fa

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 2,7 Érintésvédelmi osztály /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges ki- vitelekben ezek az adatok változhatnak. OBJ_BUCH-861-007.book Page 98 Thursday, April 28, 2016 1:35 PMMagyar | 99 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) A fogaskoszorús fúrótokmány kivétele – Tolja hátra a 3 reteszelő hüvelyt és vegye ki a 14 fogasko- szorús fúrótokmányt. Szerszámcsere A 2 porvédősapka a munka során messzemenően meggátolja a fúrás során keletkező por behatolását a szerszámbefogó egységbe. A szerszám behelyezésekor ügyeljen arra, hogy ne rongálja meg a 2 porvédő sapkát. Ha egy porvédő sapka megsérült, azt azonnal ki kell cserélni. Ezzel a munkával célszerű egy Vevőszolgála- tot megbízni. Az SDS-plus betétszerszám behelyezése (lásd a „D” ábrát) Az SDS-plus fúrótokmánnyal a betétszerszámot további esz- közök vagy szerszámok alkalmazása nélkül is egyszerűen ki le- het cserélni. – Tisztítsa meg és zsírozza kissé be a betétszerszám behe- lyezésre kerülő végét. – Helyezze be forgatva a betétszerszámot a szerszámbefogó egységbe, amíg az magától nem reteszelődik. – Húzza meg a szerszámot, és ellenőrizze így a megfelelő re- teszelést. Az SDS-plus betétszerszám a rendszer koncepciójának meg- felelően szabadon mozoghat. Így üresjáratnál a szerszám eltér a körkörös futástól. Ez nincs kihatással a furat pontosságára, mivel a fúró a fúrás során saját magát központosítja. Az SDS-plus betétszerszám kivétele (lásd az „E” ábrát) – Tolja hátra a 3 reteszelő hüvelyt és vegye ki a betétszerszá- mot. Betétszerszámok behelyezése SDS-plus nélkül Megjegyzés: Sohase használja az SDS-plus nélküli szerszá- mokat ütvefúráshoz vagy véséshez! Az SDS-plus és a megfele- lő fúrótokmány nélküli szerszámok az ütvefúrás és vésés so- rán megrongálódnak. – Tegyen be egy 14 fogaskoszorús fúrótokmányt (lásd „A fo- gaskoszorús fúrótokmány kicserélése”, 98. oldal). – Forgatással nyissa szét a 14 fogaskoszorús fúrótokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szer- számot a tokmányba. – Dugja be a tokmánykulcsot a 14 fogaskoszorús fúrótok- mány megfelelő furataiba és egyenletesen beszorítva rög- zítse a szerszámot. –Forgassa el a 9 Ütésleállítás/Forgásleállítás átkapcsolót a „Fúrás” helyzetbe. A betétszerszámok kivétele SDS-plus nélkül –Forgassa el a 14 fogaskoszorús fúrótokmány hüvelyét a tokmánykulccsal az óramutató járásával ellenkező irányba, amíg ki nem lehet venni a betétszerszámot. Porelszívás a Saugfix-berendezéssel (külön tar- tozék) Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. A Saugfix-berendezés felszerelése (lásd az „F” ábrát) A porelszíváshoz egy Saugfix-berendezésre (külön tartozék) van szükség. Fúrás közben a Saugfix-berendezés visszarugó- zik, így a Saugfix-fej mindig rátapad a megmunkálásra kerülő felületre. – Nyomja meg a 10 mélységi ütköző beállító gombot és ve- gye ki a 11 mélységi ütközőt. Nyomja meg még egyszer a 10 gombot és helyezze be előlről a Saugfix-berendezést a 12 pótfogantyúba. – Csatlakoztasson egy elszívó tömlőt (19 mm átmérő, külön tartozék) a Saugfix-berendezés 16 elszívó nyílásához. A porszívónak alkalmasnak kell lennie a megmunkálásra kerü- lő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. A furatmélység beállítása felszerelt Saugfix-berendezés esetén (lásd a „G” ábrát) A kívánt X furatmélységet felszerelt Saugfix-berendezés mel- lett is be lehet állítani. – Tolja be ütközésig az SDS-plus betétszerszámot az 1 SDS- plus szerszámbefogó egységbe. Ellenkező esetben az SDS-plus szerszám mozoghat és ez hibás furatmélység be- állításához vezethet. –Oldja ki a 20 szárnyascsavart a Saugfix berendezésen. – Anélkül hogy bekapcsolná, nyomja rá erőteljesen az elekt- romos kéziszerszámot a kifúrásra kerülő felületre. Az SDS- plus betétszerszámnak fel kell ülnie a felületre. – Tolja el annyira a tartójában a Saugfix-berendezés 21 veze- tőcsövét, hpgy a Saugfix-fej felfeküdjön a furásra kerülő fe- lületre. Ne tolja el jobban a 21 vezetőcsövet a 19 teleszkó- pos csövön, mint amennyire szükséges, hogy a 19 telesz- kópos cső skálájának minél nagyobb része látható marad- jon. – Húzza meg ismét szorosra a 20 szárnyascsavart. Lazítsa ki a Saugfix-berendezés mélységi ütközőjének 17 szorítócsa- varját. –Tolja el úgy a 18 mélységi ütközőt a 19 teleszkópos csö- vön, hogy az ábrán látható X távolság megfeleljen a kívánt furatmélységnek. –Húzza meg ebben a helyzetben szorosra a 17 szorítócsa- vart. OBJ_BUCH-861-007.book Page 99 Thursday, April 28, 2016 1:35 PM100 | Magyar 1 609 92A 2A6 | (28.4.16) Bosch Power Tools Üzemeltetés Üzembe helyezés Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. Az üzemmód beállítása A 9 Ütésleállítás/Forgásleállítás átkapcsolóval az elektromos kéziszerszám üzemmódját lehet kiválasztani. Megjegyzés: Az üzemmódot csak kikapcsolt elektromos kézi- szerszámon szabad átkapcsolni! Ellenkező esetben az elekt- romos kéziszerszám megrongálódhat. – Az üzemmód átkapcsolásához nyomja be a 8 reteszelésfel- oldó gombot és forgassa el a 9 Ütésleállítás/Forgásleállítás átkapcsolót a kívánt helyzetbe, amíg az ott hallhatóan be- pattan a helyére. Forgásirány beállítása A 4 forgásirány-átkapcsoló az elektromos kéziszerszám forgá- sirányának megváltoztatására szolgál. Ha a 6 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni. Jobbra forgás: Forgassa el mindkét oldalon ütközésig az helyzetbe a 4 forgásirány-átkapcsolót. Balra forgás: Forgassa el mindkét oldalon ütközésig az helyzetbe a 4 forgásirány-átkapcsolót. A forgásirányt ütvefúráshoz, fúráshoz és véséshez mindig jobbra kell beállítani. Be- és kikapcsolás – Az elektromos kéziszerszám bekapcsolásához nyomja be a 6 be-/kikapcsolót. – A bekapcsolt be-/kikapcsoló reteszeléséhez tartsa azt be- nyomva és nyomja meg ezen felül az 5 reteszelő gombot. – Az elektromos kéziszerszám kikapcsolásához engedje el a 6 be-/kikapcsolót. Ha a 6 be-/kikapcsoló reteszelve van, akkor azt először nyomja be, majd engedje el. Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. A fordulatszám/ütésszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát/ütés- számát a 6 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni. A 6 be-/kikapcsolóra gyakorolt enyhébb nyomás egy alacso- nyabb fordulatszámhoz/ütésszámhoz vezet. A nyomás növe- lésekor a fordulatszám/ütésszám is megnövekszik. Biztonsági tengelykapcsoló Ha a betétszerszám beszorul, vagy beakad, a fúróorsó meghajtása megszakad. Tartsa ezért, az ekkor fellépő erők felvételére, az elektromos kéziszerszámot mind- két kezével, és ügyeljen arra, hogy szilárd talajon, biz- tosan álljon. Kapcsolja ki az elektromos kéziszerszámot és oldja ki a betétszerszámot, ha az elektromos kéziszerszám le- blokkolt. Ha leblokkolt fúrószerszám mellett kapcsolja be a kéziszerszámot, igen magas reakciós nyomatékok lépnek fel. Munkavégzési tanácsok Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A véső helyzetének megváltoztatása (Vario-Lock) A vésőt összesen 36 különböző helyzetben lehet reteszelni. Ezzel mindig beállíthatja a mindenkori legkényelmesebb mun- kavégzési helyzetet. – Helyezze be a vésőt a szerszámbefogó egységbe. –Forgassa el a 9 Ütésleállítás/Forgásleállítás átkapcsolót a „Vario-Lock” helyzetbe (lásd „Az üzemmód beállítása”, a 100 oldalon). – Forgassa el a szerszámbefogó egységet a kívánt vésőhely- zetbe. –Forgassa el a 9 Ütésleállítás/Forgásleállítás átkapcsolót a „Vésés” helyzetbe. A szerszámbefogó egység ezzel rete- szelésre került. – Állítsa be a véséshez a forgásirányt jobbraforgásra. A csavarhúzó bitek behelyezése (lásd a „H” ábrát) Az elektromos kéziszerszámot csak kikapcsolt készü- lék mellett tegye fel az anyacsavarra/a csavarra. A for- gó betétszerszámok lecsúszhatnak. A csavarozóbetétek használatához egy SDS-plus befogószár- ral (külön tartozék) felszerelt 22 univerzális tartóra van szük- ség. – A behelyezés előtt tisztítsa meg és kissé zsírozza be a befo- gószár behelyezésre kerülő végét. – Forgatva tolja be a univerzális tartót az szerszámbefogó egységbe, amíg az saját maga elreteszelődik. – Az univerzális tartó meghúzásával ellenőrizze annak rete- szelését. Betonban vagy kőben végzett Ütvefúrásra szolgáló helyzet A fában, fémekben, kerámiában és műanya- gokban ütés nélkül végzett Fúráshoz, vala- mint csavarozáshoz szükséges helyzet Vario-Lock helyzet a véső helyzetének beál- lítására A 9 Ütésleállítás/Forgásleállítás átkapcsoló ebben a helyzetben nem áll be reteszelt hely- zetbe. Vésésre szolgáló helyzet OBJ_BUCH-861-007.book Page 100 Thursday, April 28, 2016 1:35 PMMagyar | 101 Bosch Power Tools 1 609 92A 2A6 | (28.4.16) – Tegyen be egy csavarozóbetétet az univerzális tartóba. Csak a csavarfejhez megfelelő csavarhúzó biteket használ- jon. – Az univerzális tartó kivételéhez húzza hátra a 3 reteszelő hüvelyt, majd vegye ki a 22 univerzális tartót a szerszám- befogó egységből. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kézi- szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. Ha egy porvédő sapka megsérült, azt azonnal ki kell cserélni. Ezzel a munkával célszerű egy Vevőszolgála- tot megbízni. – Minden használat után tisztítsa meg az 1 szerszámbefogó egységet. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Hulladékkezelés Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási sze- métbe! Csak az EU-tagországok számára: A használt villamos és elektronikus berende- zésekre vonatkozó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszá- mokat külön össze kell gyűjteni és a kör- nyezetvédelmi szempontból megfelelő újra felhasználásra le kell adni. A változtatások joga fenntartva. OBJ_BUCH-861-007.book Page 101 Thursday, April 28, 2016 1:35 PM102 | Русский 1 609 92A 2A6 | (2.6.16) Bosch Power Tools
