ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLM 5027 CG Professional BOSCH

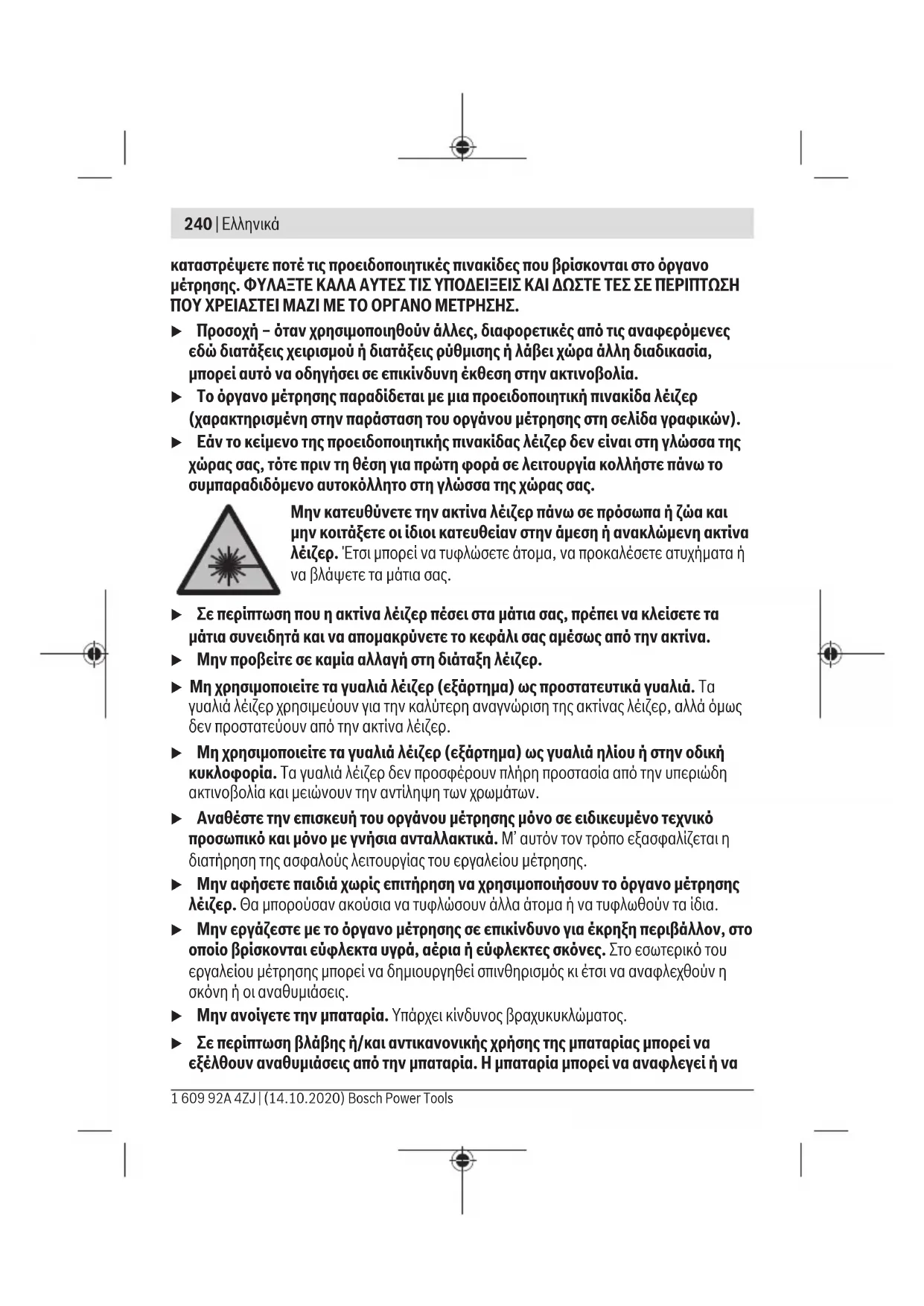

Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)240 | Ελληνικά καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ. u Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία. u Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα λέιζερ (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών). u Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας. Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας. u Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα. u Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. u Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιήσουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακούσια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. u Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 241 εκραγεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Σε περίπτωση λάθους χρήσης ή χαλασμένης μπαταρίας μπορεί να διαρρεύσει εύφλεκτο υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτό. Σε περίπτωση τυχαίας επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. u Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά. u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έτσι προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. u Φορτίζετε τις μπαταρίες μόνο με φορτιστές, που προτείνονται από τον κατασκευαστή. Όταν ένας φορτιστής, που προορίζεται μόνο για ένα συγκεκριμένο είδος μπαταριών, χρησιμοποιηθεί για τη φόρτιση άλλων μπαταριών μπορεί να προκαλέσει πυρκαγιά. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος. u Προσοχή! Κατά τη χρήση του οργάνου μέτρησης με Bluetooth ® μπορεί να παρουσιαστεί μια βλάβη άλλων συσκευών και εγκαταστάσεων, αεροπλάνων και ιατρικών συσκευών (π.χ. βηματοδότης καρδιάς, ακουστικά). Επίσης δεν μπορεί να αποκλειστεί εντελώς μια ζημιά σε ανθρώπους και ζώα στο άμεσο περιβάλλον. Μη χρησιμοποιείτε το όργανο μέτρησης με Bluetooth®κοντά σε ιατρικές συσκευές, σταθμούς ανεφοδιασμού, χημικές εγκαταστάσεις, επικίνδυνες για έκρηξη περιοχές και σε περιοχές ανατινάξεων. Μη χρησιμοποιείτε το όργανο μέτρησης με Bluetooth® σε αεροπλάνα. Αποφεύγετε τη λειτουργία για ένα μεγαλύτερο χρονικό διάστημα πολύ κοντά στο σώμα σας. Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) είναι καταχωρημένες μάρκες και ιδιοκτησία της Bluetooth SIG, Inc. Οποιαδήποτε χρήση Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)242 | Ελληνικά αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια χρήσης. Περιγραφή προϊόντος και ισχύος Ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού. Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης προορίζεται για τη μέτρηση αποστάσεων, μηκών, υψών, διαστημάτων, κλίσεων και για τον υπολογισμό επιφανειών και όγκων. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς

Τα αποτελέσματα της μέτρησης μπορούν να μεταδοθούν μέσω Bluetooth® σε άλλες

Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. (1) Πλήκτρο Bluetooth® (2) Πλήκτρο λειτουργίας [Func] (3) Πλήκτρο Πλην/αριστερά [−] (4)

(5) Πλήκτρο μέτρησης [ ] (6) Πλήκτρο Συν/δεξιά [+] (7) Πλήκτρο Βασικές ρυθμίσεις [ ] (8) Πλήκτρο On/Off/Πίσω [ ] (9) Κρίκος για κορδόνι μεταφοράς

(10) Προειδοποιητική πινακίδα λέιζερ (11) Αριθμός σειράς (12) Ασφάλιση του καλύμματος της θήκης της μπαταρίας (13) Κάλυμμα της θήκης της μπαταρίας (14) Σπείρωμα τρίποδα 1/4" (15) Φακός λήψης 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 243 (16) Έξοδος ακτίνας λέιζερ (17)

(19) Πίνακας στόχου λέιζερ

(22) Κορδόνι μεταφοράς

(23) Τσάντα προστασίας (24) Μπαταρία ιόντων λιθίου

(25) Ασφάλιση της μπαταρίας ιόντων λιθίου

(26) Καλώδιο USB Type-C® A)B) (27) Κάλυμμα υποδοχής USB Type-C®

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. B) USBType‑C® και USB‑C® είναι εμπορικά σήματα του USB Implementers Forum. Στοιχεία ένδειξης (επιλογή) (a) Επίπεδο αναφοράς της μέτρησης (b) Κατάσταση σύνδεσης Bluetooth® ενεργοποιημένο, σύνδεση μη αποκατεστημένη Bluetooth® ενεργοποιημένο, σύνδεση αποκατεστημένη (c) Ένδειξη μπαταρίας (d) Γραμμές τιμών μέτρησης (e) Γραμμή αποτελεσμάτων (f) Λειτουργία μέτρησης (g) Ένδειξη γωνίας κλίσης (h) Γραμμή κατάστασης (i) Ένδειξη οθόνης των λειτουργιών μέτρησης (j) Ένδειξη οθόνης των βασικών ρυθμίσεων (k) Ένδειξη οθόνης περαιτέρω ρυθμίσεων Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)244 | Ελληνικά Τεχνικά στοιχεία Ψηφιακός μετρητής αποστάσεων με λέιζερ

GLM 50-27 CG GLM 50-27 C

Κωδικός αριθμός 3601K72U.. 3601K72T.. Μέτρηση απόστασης Περιοχή μέτρησης 0,05–50m

Περιοχή μέτρησης (δυσμενείς

Ακρίβεια μέτρησης ±1,5mm

Ακρίβεια μέτρησης (δυσμενείς

Ελάχιστη μονάδα ένδειξης 0,5mm 0,5mm Έμμεση μέτρηση απόστασης και αλφάδι Περιοχή μέτρησης 0°–360° (4x90°) 0°–360° (4x90°) Μέτρηση κλίσης Περιοχή μέτρησης 0°–360° (4x90°) 0°–360° (4x90°) Ακρίβεια μέτρησης (χαρακτηριστική) ±0,2° C)D) ±0,2° C)D) Ελάχιστη μονάδα ένδειξης 0,1° 0,1°

Θερμοκρασία λειτουργίας –10°C...+45°C

Επιτρεπόμενη περιοχή θερμοκρασίας 0°C...+60°C 0°C...+60°C Θερμοκρασία φύλαξης/ αποθήκευσης –20°C...+70°C –20°C...+70°C Μέγιστη σχετική υγρασία αέρα. 90% 90% Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000m 2.000m Βαθμός ρύπανσης κατά IEC61010-1

Κατηγορία λέιζερ 2 2 Τύπος λέιζερ 515nm, <1mW 635nm, <1mW 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 245 Ψηφιακός μετρητής αποστάσεων με λέιζερ

GLM 50-27 CG GLM 50-27 C

Απόκλιση της ακτίνας λέιζερ < 1,5mrad (πλήρης γωνία) < 1,5mrad (πλήρης γωνία) Αυτόματη απενεργοποίηση μετά περ. – Λέιζερ 20s 20s – Όργανο μέτρησης (χωρίς

Βάρος κατά EPTA-Procedure 01:2014 0,17kg 0,17kg Διαστάσεις 119x53x29mm 119x53x29mm Βαθμός προστασίας IP65 (προστασία από σκόνη και δέσμη νερού) IP65 (προστασία από σκόνη και δέσμη νερού) Μπαταρίες 2x1,5VLR6 (AA) 2x1,5VLR6 (AA) Ρύθμιση της μονάδας μέτρησης m, ft, in m, ft, in Μπαταρία (εξάρτημα) Ιόντων λιθίου Ιόντων λιθίου Τύπος BA 3,7V 1,0AhA BA 3,7V 1,0AhA Κωδικός αριθμός 1607A350N8 1607A350N8 Σύνδεση φόρτισης USB Type-C® Type-C® Συνιστώμενο καλώδιο USB Type-

1600A016A8 1600A016A8 Ονομαστική τάση 3,7V 3,7V Χωρητικότητα 1,0Ah 1,0Ah Αριθμός στοιχείων μπαταρίας 1 1 Φις-τροφοδοτικό Τάση εξόδου 5,0V 5,0V Ρεύμα εξόδου 500mA 500mA Συνιστώμενο φις-τροφοδοτικό 2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) 2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) Μεταφορά δεδομένων Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)246 | Ελληνικά Ψηφιακός μετρητής αποστάσεων με λέιζερ

Ζώνη συχνότητας λειτουργίας 2.402–2.480MHz 2.402–2.480MHz Μέγιστη ισχύς εκπομπής 8mW 8mW A) Κατά τη μέτρηση από την μπροστινή ακμή του οργάνου μέτρησης με υψηλή ικανότητα ανάκλασης του στόχου (π.χ. ένας λευκός επιχρισμένος τοίχος) ισχύει ασθενής φωτισμός φόντου και 25°C θερμοκρασία λειτουργίας. Επιπλέον πρέπει να υπολογίζει κανείς με μια απόκλιση ανάλογα με την απόσταση από ±0,05mm/m. B) Κατά τη μέτρηση από την μπροστινή ακμή του οργάνου μέτρησης με υψηλή ικανότητα ανάκλασης του στόχου (π.χ. ένας λευκός επιχρισμένος τοίχος) ισχύει δυνατός φωτισμός φόντου και 25°C θερμοκρασία λειτουργίας. Επιπλέον πρέπει να υπολογίζει κανείς με μια απόκλιση ανάλογα με την απόσταση από ±0,15mm/m. C) Μετά τη βαθμονόμηση από τον χρήστη στις 0° και 90° πρέπει να ληφθεί υπόψη ένα πρόσθετο σφάλμα κλίσης από ±0,01°/μοίρα έως 45° (μέγ.). Ως επίπεδο αναφοράς για τη μέτρηση της κλίσης χρησιμεύει η αριστερή πλευρά του οργάνου μέτρησης. D) στους 25 °C θερμοκρασία λειτουργίας E) Στη λειτουργία συνεχούς μέτρησης η μέγιστη θερμοκρασία λειτουργίας ανέρχεται στους +40 °C. F) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. G) Bluetooth® απενεργοποιημένο H) Σε περίπτωση συσκευών Bluetooth®-Low-Energy ανάλογα το μοντέλο και το λειτουργικό σύστημα μπορεί να μην είναι δυνατή καμία αποκατάσταση σύνδεσης. Οι συσκευές Bluetooth® πρέπει να υποστηρίζουν το προφίλ GATT. Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (11) πάνω στην πινακίδα τύπου. Θύρα διεπαφής Bluetooth® Μεταφορά δεδομένων σε άλλες συσκευές Ο φακός μπαταρίας είναι εξοπλισμένος με μια μονάδα Bluetooth®, η οποία μέσω ασύρματης τεχνολογίας επιτρέπει τη μεταφορά δεδομένων σε καθορισμένες κινητές τελικές συσκευές με θύρα διεπαφής Bluetooth® (π.χ. smartphone, tablet). Πληροφορίες για τις απαραίτητες προϋποθέσεις συστήματος για μια σύνδεση Bluetooth® μπορείτε να βρείτε στην ιστοσελίδα της Bosch στην ηλεκτρονική διεύθυνση www.bosch-pt.com. u Περισσότερες πληροφορίες θα βρείτε στη σελίδα προϊόντος της Bosch. Κατά τη μεταφορά δεδομένων μέσω Bluetooth® μπορεί να παρουσιαστούν καθυστερήσεις μεταξύ της κινητής τελικής συσκευής και του οργάνου μέτρησης. Μπορεί να οφείλεται στην απόσταση των δύο συσκευών μεταξύ τους ή στο ίδιο το αντικείμενο μέτρησης. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 247 Ενεργοποίηση της θύρας διεπαφής Bluetooth® για τη μεταφορά δεδομένων σε μια κινητή τελική συσκευή Βεβαιωθείτε, ότι η θύρα διεπαφής Bluetooth® στην κινητή τερματική συσκευή σας είναι ενεργοποιημένη. Πατήστε το πλήκτρο(1), για να καλέσετε το μενού Bluetooth®, και πατήστε εκ νέου το πλήκτρο(1) (ή το πλήκτρο(6) [+]), για να ενεργοποιήσετε τη θύρα διεπαφής Bluetooth®. Εάν βρεθούν περισσότερα ενεργοποιημένα όργανα μέτρησης, επιλέξτε το κατάλληλο όργανο μέτρησης με τη βοήθεια του αριθμού σειράς. Τον αριθμό σειράς(11) θα τον βρείτε στην πινακίδα τύπου του οργάνου μέτρησης. Η κατάσταση σύνδεσης καθώς και η ενεργοποιημένη σύνδεση(b) εμφανίζεται στη γραμμή κατάστασης(h) του οργάνου

Για την διεύρυνση του εύρους των λειτουργιών είναι διαθέσιμες εφαρμογές (App) Bosch. Αυτές ανάλογα με την τελική συσκευή μπορείτε να τις κατεβάσετε στα αντίστοιχα App Store. Απενεργοποίηση της θύρας διεπαφής Bluetooth® Πατήστε το πλήκτρο(1), για να καλέσετε το μενού Bluetooth®, και πατήστε εκ νέου το πλήκτρο(1) (ή το πλήκτρο(3) [–]), για να απενεργοποιήσετε τη θύρα διεπαφής Bluetooth®. Συναρμολόγηση Τοποθέτηση/αλλαγή μπαταριών Για τη λειτουργία του οργάνου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου- μαγγανίου ή επαναφορτιζόμενων μπαταριών νικελίου υδριδίου μετάλλου (ιδιαίτερα σε περίπτωση χαμηλών θερμοκρασιών λειτουργίας). Με επαναφορτιζόμενες μπαταρίες 1,2V, ανάλογα με τη χωρητικότητα, ενδεχομένως είναι δυνατές περισσότερες μετρήσεις παρά με τις μπαταρίες 1,5V. Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (13) πιέστε την ασφάλιση (12) και αφαιρέστε το κάλυμμα της θήκης των μπαταριών. Τοποθετήστε μέσα τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών. Σε περίπτωση μιας χαμηλής κατάστασης φόρτισης των μπαταριών ή των επαναφορτιζόμενων μπαταριών εμφανίζεται στην οθόνη η ερώτηση για την ενεργοποίηση της λειτουργίας εξοικονόμησης μπαταρίας. Σε περίπτωση ενεργοποιημένης της λειτουργίας εξοικονόμησης μπαταρίας παρατείνεται ο χρόνος λειτουργίας της μπαταρίας και το σύμβολο της μπαταρίας στην οθόνη έχει ένα κίτρινο περίγραμμα(βλέπε «Μενού «Ρυθμίσεις» (βλέπεεικόναC)», Σελίδα250). Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)248 | Ελληνικά Όταν εμφανιστεί το άδειο σύμβολο της μπαταρίας για πρώτη φορά στην οθόνη, τότε είναι δυνατός ακόμη ένα μικρός αριθμός μετρήσεων. Όταν το σύμβολο της μπαταρίας είναι άδειο και αναβοσβήνει κόκκινο, τότε δεν είναι πλέον δυνατή καμία μέτρηση. Αλλάξτε τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες. Αλλάζετε όλες τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες ταυτόχρονα. Οι μπαταρίες πρέπει να είναι όλες από τον ίδιο κατασκευαστή και να έχουν την ίδια χωρητικότητα. u Αφαιρέστε τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες από το όργανo μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Σε περίπτωση μακρόχρονης αποθήκευσης οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες μπορεί να σκουριάσουν και να αυτοεκφορτιστούν. Τοποθέτηση/αλλαγή μπαταρίας ιόντων λιθίου (εξάρτημα) Τοποθετήστε την μπαταρία ιόντων λιθίου(24) (βλέπεεικόναA). Για να αφαιρέσετε την μπαταρία ιόντων λιθίου(24) πατήστε την ασφάλιση(25) και αφαιρέστε την μπαταρία ιόντων λιθίου.

Φόρτιση της μπαταρίας ιόντων λιθίου (εξάρτημα) Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση. Η υποδοχή USB για τη σύνδεση του καλωδίου USB(26) και η λυχνία ελέγχου φόρτισης βρίσκονται κάτω από το κάλυμμα της υποδοχής USB(27) στην μπαταρία ιόντων λιθίου(24) (εξάρτημα). Ανοίξτε το κάλυμμα της υποδοχής USB(27) και συνδέστε το καλώδιο USB(26). Κατά τη διάρκεια της διαδικασίας φόρτισης η ένδειξη της μπαταρίας στην οθόνη μπορεί να αποκλίνει από την πραγματική κατάσταση φόρτισης της μπαταρίας ιόντων λιθίου(24). Όταν η μπαταρία ιόντων λιθίου(24) είναι εντελώς φορτισμένη, ανάβει η λυχνία ελέγχου της φόρτισης πράσινη. Κατά τη διάρκεια της φόρτιση ανάβει η λυχνία ελέγχου της φόρτισης κίτρινη. Μια κόκκινη λυχνία ελέγχου της φόρτισης σηματοδοτεί, ότι η τάση φόρτισης ή το ρεύμα φόρτισης δεν είναι κατάλληλη. Θέση σε λειτουργία u Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 249 u Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. u Αποφεύγετε τα δυνατά χτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από τυχόν ισχυρές εξωτερικές επιδράσεις στο όργανο μέτρησης πριν συνεχίσετε την εργασία, θα πρέπει να διεξάγετε πάντοτε έναν έλεγχο ακριβείας (βλέπε «Έλεγχος ακριβείας και βαθμονόμηση της μέτρησης κλίσης (βλέπεεικόναM)», Σελίδα258) και (βλέπε «Έλεγχος ακριβείας της μέτρησης αποστάσεων», Σελίδα259). u Το όργανο μέτρησης είναι εξοπλισμένο με μια ασύρματη θέση διεπαφής. Οι τοπικοί περιορισμοί λειτουργίας, π.χ. σε αεροπλάνα ή νοσοκομεία πρέπει να

Ενεργοποίηση/απενεργοποίηση – Για την ενεργοποίηση του οργάνου μέτρησης και του λέιζερ πατήστε σύντομα το πλήκτρο μέτρησης(5) [ ]. – Για την ενεργοποίηση του οργάνου μέτρησης χωρίς λέιζερ πατήστε σύντομα το πλήκτρο On/Off/Πίσω(8) [ ]. u Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Κατά την ενεργοποίηση του οργάνου μέτρησης για πρώτη φορά σας ζητείται η ρύθμιση της προτιμώμενης γλώσσας σας για τα κείμενα οθόνης. Για την απενεργοποίηση του οργάνου μέτρησης κρατήστε το πλήκτρο On/Off/Πίσω(8) [ ] πατημένο. Κατά την απενεργοποίηση του οργάνου μέτρησης διατηρούνται οι τιμές και οι ρυθμίσεις της συσκευής που βρίσκονται στη μνήμη. Διαδικασία μέτρησης Μετά την ενεργοποίηση για πρώτη φορά το όργανο μέτρησης βρίσκεται στη λειτουργία μέτρησης του μήκους. Μετά από κάθε περαιτέρω ενεργοποίηση το όργανο μέτρησης βρίσκεται στην τελευταία χρησιμοποιημένη λειτουργία μέτρησης. Για μια άλλη λειτουργία μέτρησης πατήστε το πλήκτρο(2)[Func]. Επιλέξτε την επιθυμητή λειτουργία μέτρησης με το πλήκτρο(6) [+] ή το πλήκτρο(3) [–] (βλέπε «Λειτουργίες μέτρησης», Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)250 | Ελληνικά Σελίδα251)Ενεργοποιήστε τη λειτουργία μέτρησης με το πλήκτρο(2)[Func] ή με το πλήκτρο μέτρησης(5) [ ]. Για το επίπεδο αναφοράς της μέτρησης είναι διαθέσιμες τρεις ρυθμίσεις (βλέπε «Επιλογή επιπέδου αναφοράς (βλέπεεικόναB)», Σελίδα250). Τοποθετήστε το όργανο μέτρησης στο επιθυμητό σημείο εκκίνησης της μέτρησης (π.χ.

Υπόδειξη: Εάν το όργανο μέτρησης ενεργοποιήθηκε με το πλήκτρο On/Off/Πίσω(8) [ ], πατήστε σύντομα το πλήκτρο μέτρησης(5) [ ] για να ενεργοποιήστε το λέιζερ. Για την ενεργοποίηση της μέτρησης πατήστε σύντομα το πλήκτρο μέτρησης(5) [ ]. Μετά απενεργοποιείται η ακτίνα λέιζερ. Για μια περαιτέρω μέτρηση επαναλάβετε αυτή τη διαδικασία. u Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Υπόδειξη: Η τιμή μέτρησης εμφανίζεται συνήθως εντός 0,5δευτερολέπτων και το αργότερο μετά περίπου 4δευτερόλεπτα. Η διάρκεια της μέτρηση εξαρτάται από την απόσταση, τις συνθήκες φωτισμού και τις ιδιότητες ανάκλασης της επιφάνειας του στόχου. Μετά το πέρας της μέτρησης απενεργοποιείται αυτόματα η ακτίνα λέιζερ. Επιλογή επιπέδου αναφοράς (βλέπεεικόναB) Για τη μέτρηση μπορείτε να επιλέξετε μεταξύ τριών επιπέδων αναφοράς: – Την πίσω ακμή του οργάνου μέτρησης (π.χ. ακουμπώντας στον τοίχο), – την μπροστινή ακμή του οργάνου μέτρησης (π.χ. κατά τη μέτρηση από μια ακμή τραπεζιού), – τη μέση του σπειρώματος(14) (π.χ. για τις μετρήσεις με τρίποδα) Για την επιλογή του επιπέδου αναφοράς πατήστε το πλήκτρο(7) [ ]. Στη συνέχεια επιλέξτε με το πλήκτρο μέτρησης(5) [ ] ή με το πλήκτρο(2) [Func] τη ρύθμιση «Επίπεδο αναφοράς». Στη συνέχεια επιλέξτε με το πλήκτρο(6) [+] ή το πλήκτρο(3) [–] το επιθυμητό επίπεδο αναφοράς. Μετά από κάθε ενεργοποίηση του οργάνου μέτρησης το τελευταίο επιλεγμένο επίπεδο αναφοράς είναι προρρυθμισμένο. Μενού «Ρυθμίσεις» (βλέπεεικόναC) Για να περάσετε στο μενού «Ρυθμίσεις»(j), πατήστε το πλήκτρο(7) [ ]. Επιλέξτε με το πλήκτρο(6) [+] ή το πλήκτρο(3) [−] την επιθυμητό ρύθμιση και επιβεβαιώστε με το πλήκτρο μέτρησης(5) [ ] ή με το πλήκτρο(2) [Func]. Επιλέξτε την επιθυμητή ρύθμιση με το πλήκτρο(6) [+] ή το πλήκτρο(3) [−] και επιβεβαιώστε με το πλήκτρο μέτρησης(5) [ ] ή με το πλήκτρο(2) [Func]. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 251 Για να εγκαταλείψετε το μενού «Ρυθμίσεις», πατήστε σύντομα το πλήκτρο On/Off/Πίσω(8)

Οι ακόλουθες ρυθμίσεις είναι διαθέσιμες: – Ενεργοποίηση/απενεργοποίηση του ήχου – Ενεργοποίηση/απενεργοποίηση του κραδασμού : Δύο σύντομοι κραδασμοί σηματοδοτούν μια επιτυχή μέτρηση, ένας μεγαλύτερης διάρκειας κραδασμός σηματοδοτεί μια ελαττωματική μέτρηση. – Φωτισμός οθόνης – Λειτουργία εξοικονόμησης μπαταρίας : Σε περίπτωση ενεργοποιημένης της λειτουργίας εξοικονόμησης της μπαταρίας απενεργοποιείται ο ήχος και ο κραδασμός και μειώνεται η φωτεινότητα της οθόνης. Έτσι παρατείνεται ο χρόνος λειτουργίας της

– Αλλαγή μονάδας μέτρησης ft/m – Ρύθμιση γλώσσας – PRO360 : Μια ενεργοποίηση για πρώτη φορά είναι απαραίτητη. Η μεταφορά δεδομένων είναι δυνατή μόνο με την αντίστοιχη εφαρμογή (App) ή με κατάλληλο πρόγραμμα Η/Υ. Μετά από μια αλλαγή μπαταρίας πρέπει να ενεργοποιηθεί το όργανο μέτρησης μία φορά, για να ξεκινήσει ξανά το PRO360. Το PRO360 μπορεί να απενεργοποιηθεί ξανά οποτεδήποτε. Περισσότερες πληροφορίες για το PRO360 θα βρείτε στην ηλεκτρονική διεύθυνση www.pro360.com. – Πληροφορίες συσκευής – Ρυθμίσεις εργοστασίου Λειτουργίες μέτρησης Λειτουργία βοήθειας (βλέπεεικόναD) Για την επιλογή μιας λειτουργίας μέτρησης πατήστε το πλήκτρο(2) [Func]. Επιλέξτε την επιθυμητή λειτουργία μέτρησης με το πλήκτρο(6) [+] ή το πλήκτρο(3) [–]. Πατήστε το πλήκτρο(7) [ ], για να ξεκινήσετε τη λειτουργία βοήθειας. Η λειτουργία βοήθειας δείχνει τη λεπτομερή διαδικασία της επιλεγμένης λειτουργίας μέτρησης. Μέτρηση μήκους Επιλέξτε τη μέτρηση μήκους . Για την ενεργοποίηση της ακτίνας λέιζερ πατήστε σύντομα το πλήκτρο μέτρησης (5) [ ]. Για τη μέτρηση πατήστε σύντομα το πλήκτρο μέτρησης (5) [ ]. Η τιμή μέτρησης εμφανίζεται στο κάτω μέρος της οθόνης. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)252 | Ελληνικά

m7.620 Επαναλάβετε τα πιο πάνω αναφερόμενα βήματα για κάθε περαιτέρω μέτρηση. Η τελευταία τιμή μέτρησης βρίσκεται κάτω στην οθόνη, η προτελευταία τιμή μέτρησης από πάνω κτλ. Διαρκής μέτρηση Κατά τη διαρκή μέτρηση το όργανο μέτρησης μπορεί να μετατοπιστεί σχετικά ως προς το στόχο, οπότε και η τιμή μέτρησης ενημερώνεται κάθε 0,5δευτερόλεπτα περίπου. Μπορείτε π.χ. να απομακρυνθείτε από έναν τοίχο μέχρι την επιθυμητή απόσταση και η τρέχουσα απόσταση είναι πάντοτε εμφανής. Επιλέξτε τη συνεχή μέτρηση . Επιλέξτε μια από τις ακόλουθες λειτουργίες: – Ελάχ./Μέγ.: Εμφανίζεται συνεχώς η μικρότερη και η μεγαλύτερη τιμή μέτρησης στην οθόνη (βλέπεεικόναJ). – Μεγάλοι αριθμοί: Η τιμή μέτρησης εμφανίζεται μεγεθυμένη για μια καλύτερη αναγνωσιμότητα (βλέπεεικόναK). – Μετροταινία: Η απόσταση εμφανίζεται, όπως σε μια μετροταινία (βλέπεεικόναL). Υπόδειξη: Στη λειτουργία μετροταινίας εμφανίζεται στην οθόνη η απόσταση από το μαρκάρισμα. Η αναφορά δεν είναι η ακμή του οργάνου μέτρησης. Για την ενεργοποίηση της ακτίνας λέιζερ πατήστε σύντομα το πλήκτρο μέτρησης(5) [ ]. Μετακινήστε τώρα το όργανο μέτρησης μέχρι στο κάτω τμήμα της οθόνης να εμφανιστεί η επιθυμητή απόσταση.

-64° Πατώντας σύντομα το πλήκτρο μέτρησης(5) [ ], διακόπτετε τη συνεχή μέτρηση. Η τρέχουσα τιμή μέτρησης εμφανίζεται κάτω στην οθόνη. Με νέο πάτημα του πλήκτρου μέτρησης(5) [ ] ξεκινά ξανά η συνεχής μέτρηση. Η συνεχής μέτρηση απενεργοποιείται μετά από 4λεπτά αυτόματα. Μέτρηση επιφανειών Επιλέξτε τη μέτρηση επιφάνειας . Μετρήστε στη συνέχεια διαδοχικά το πλάτος και το μήκος, όπως σε μια μέτρηση μήκους. Η ακτίνα λέιζερ παραμένει ενεργή μεταξύ των δυο μετρήσεων. Η απόσταση που πρέπει να μετρηθεί αναβοσβήνει στην ένδειξη για τη μέτρηση επιφάνειας . 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 253

Η πρώτη τιμή μέτρησης εμφανίζεται επάνω στην οθόνη. Μετά την ολοκλήρωση της δεύτερης μέτρησης υπολογίζεται αυτόματα η επιφάνεια και εμφανίζεται. Το τελικό αποτέλεσμα βρίσκεται κάτω στην οθόνη, οι ξεχωριστές τιμές μέτρησης από πάνω. Μέτρηση όγκων Επιλέξτε τη μέτρηση όγκου . Μετρήστε στη συνέχεια διαδοχικά το πλάτος, το μήκος και το βάθος, όπως σε μια μέτρηση μήκους. Η ακτίνα λέιζερ παραμένει ενεργή μεταξύ των τριών μετρήσεων. Η απόσταση που πρέπει να μετρηθεί αναβοσβήνει στην ένδειξη για τη μέτρηση όγκου . 1474.8 m

m10.160 Η πρώτη τιμή μέτρησης εμφανίζεται επάνω στην οθόνη. Μετά την ολοκλήρωση της τρίτης μέτρησης υπολογίζεται αυτόματα και εμφανίζεται ο όγκος. Το τελικό αποτέλεσμα βρίσκεται κάτω στην οθόνη, οι ξεχωριστές τιμές μέτρησης από πάνω. Έμμεση μέτρηση αποστάσεων Για την έμμεση μέτρηση αποστάσεων διατίθενται τρεις λειτουργίες μέτρησης, με την βοήθεια των οποίων μπορούν να εξακριβωθούν διαφορετικές αποστάσεις. Η έμμεση μέτρηση αποστάσεων χρησιμεύει στην εξακρίβωση αποστάσεων που δεν μπορούν να μετρηθούν άμεσα είτε επειδή κάποιο αντικείμενο διακόπτει τη διαδρομή της ακτίνας λέιζερ είτε επειδή δεν υπάρχει κάποια επιφάνεια στόχου, η οποία θα χρησίμευε σαν ανακλαστήρας. Αυτός ο τρόπος μέτρησης μπορεί να εφαρμοστεί μόνο στην κάθετη κατεύθυνση. Κάθε απόκλιση προς την οριζόντιο οδηγεί σε σφάλματα μέτρησης. Υπόδειξη: Η έμμεση μέτρηση της απόστασης είναι πάντοτε λιγότερο ακριβής από την άμεση μέτρηση της απόστασης. Τα σφάλματα μέτρησης λόγω εφαρμογής μπορεί να είναι μεγαλύτερα από τα σφάλματα στην άμεση μέτρηση της απόστασης. Για τη βελτίωση της ακρίβειας της μέτρησης σας συνιστούμε τη χρήση ενός τρίποδα (εξάρτημα). Ανάμεσα στις διάφορες μεμονωμένες μετρήσεις η ακτίνα λέιζερ παραμένει ενεργοποιημένη. α) Έμμεση μέτρηση του ύψους (βλέπε εικόναE) Επιλέξτε την έμμεση μέτρηση του ύψους . Το όργανο μέτρησης πρέπει να βρίσκεται στο ίδιο ύψος με το κάτω σημείο μέτρησης. Γείρετε μετά το όργανο μέτρησης στο επίπεδο αναφοράς και μετρήστε, όπως σε μια μέτρηση μήκους την απόσταση «1» (στην οθόνη παρουσιάζεται ως κόκκινη γραμμή). Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)254 | Ελληνικά

45° m20.000 45.0° Μετά την ολοκλήρωση της τελευταίας μέτρησης εμφανίζεται το αποτέλεσμα για τη ζητούμενη απόσταση «X» στη γραμμή αποτελεσμάτων (e). Οι τιμές μέτρησης για την απόσταση «1» και τη γωνία «α» βρίσκονται στις γραμμές τιμών μέτρησης (d). β) Διπλή έμμεση μέτρηση του ύψους (βλέπε εικόναF) Το όργανο μέτρησης μπορεί να μετρήσει όλες τις αποστάσεις έμμεσα, οι οποίες βρίσκονται στο κάθετο επίπεδο του οργάνου μέτρησης. Επιλέξτε τη διπλή έμμεση μέτρηση του ύψους . Μετρήστε, όπως σε μια μέτρηση μήκους, τις αποστάσεις «1» και «2» με αυτή τη σειρά.

-10° m10.154 45.0° m12.208 Μετά την ολοκλήρωση της τελευταίας μέτρησης εμφανίζεται το αποτέλεσμα για τη ζητούμενη απόσταση «X» στη γραμμή αποτελεσμάτων (e). Οι τιμές μέτρησης για τις αποστάσεις «1»“, «2» και τη γωνία «α» βρίσκονται στις γραμμές τιμών μέτρησης (d). Προσέξτε, ώστε το επίπεδο αναφοράς της μέτρησης (π.χ. πίσω ακμή του οργάνου μέτρησης) σε όλες τις ξεχωριστές μετρήσεις να παραμένει εντός μιας διαδικασίας μέτρησης ακριβώς στην ίδια θέση. γ) Έμμεση μέτρηση του μήκους (βλέπε εικόναG) Επιλέξτε την έμμεση μέτρηση του μήκους . Φροντίστε, το όργανο μέτρησης να βρίσκεται στο ίδιο ύψος με το αναζητούμενο σημείο μέτρησης. Γείρετε μετά το όργανο μέτρησης στο επίπεδο αναφοράς και μετρήστε, όπως σε μια μέτρηση μήκους την απόσταση «1».

60° m20.000 60.0° Μετά την ολοκλήρωση της μέτρησης εμφανίζεται το αποτέλεσμα για τη ζητούμενη απόσταση «X» στη γραμμή αποτελεσμάτων (e). Οι τιμές μέτρησης για την απόσταση «1» και τη γωνία «α» βρίσκονται στις γραμμές τιμών μέτρησης (d). Μέτρηση επιφάνειας τοίχου (βλέπε εικόναH) Η μέτρηση επιφάνειας τοίχου χρησιμοποιείται για το σχηματισμό του αθροίσματος πολλών μεμονωμένων επιφανειών με το ίδιο ύψος. Στο απεικονιζόμενο παράδειγμα πρέπει να υπολογιστεί η συνολική επιφάνεια περισσοτέρων τοίχων, οι οποίοι έχουν το ίδιο ύψος χώρου H, αλλά διαφορετικά μήκηL. Επιλέξτε τη μέτρηση επιφάνειας τοίχου . 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 255 Μετρήστε το ύψος χώρου H, όπως σε μια μέτρηση μήκους. Η τιμή μέτρησης εμφανίζεται στην επάνω γραμμή μέτρησης. Το λέιζερ παραμένει ενεργοποιημένο.

Μετρήστε μετά το μήκοςL

του πρώτου τοίχου. Η επιφάνεια υπολογίζεται αυτόματα και εμφανίζεται στη γραμμή αποτελεσμάτων (e). Η τελευταία τιμή μέτρησης μήκους βρίσκεται στην κάτω γραμμή μέτρησης (d). Το λέιζερ παραμένει ενεργοποιημένο. Μετρήστε τώρα το μήκος L

του δεύτερου τοίχου. Η εμφανιζόμενη στη γραμμή μέτρησης (d) ξεχωριστή τιμή μέτρησης προστίθεται στο μήκοςL

. Το άθροισμα των δύο μηκών (εμφανίζεται στη μεσαία γραμμή μέτρησης (d)) πολλαπλασιάζεται με το αποθηκευμένο ύψος H. Η τιμή συνολικής επιφάνειας εμφανίζεται στη γραμμή αποτελεσμάτων (e). Μπορείτε να μετρήσετε οσαδήποτε περαιτέρω μήκηL

, τα οποία προστίθενται αυτόματα και πολλαπλασιάζονται με το ύψοςH. Προϋπόθεση για ένα σωστό υπολογισμό της επιφάνειας είναι, ότι το πρώτο μετρημένο μήκος (για παράδειγμα το ύψος χώρουH) πρέπει να είναι το ίδιο για όλες τις επιμέρους επιφάνειες. Λειτουργία οριοθέτησης (βλέπε εικόναI) Η λειτουργία οριοθέτησης μετρά επαναλαμβανόμενα ένα καθορισμένο μήκος (απόσταση). Αυτά τα μήκη μπορούν να μεταφερθούν πάνω σε μια επιφάνεια, για να καταστεί δυνατή π.χ. η κοπή ενός υλικού σε ίσου μήκους τεμάχια ή για την κατασκευή πλαισίων τοίχων στην ξηρή δόμηση. Το ρυθμιζόμενο ελάχιστο μήκος ανέρχεται στα 0,1 m, το μέγιστο μήκος ανέρχεται στα 50 m. Υπόδειξη: Στη λειτουργία οριοθέτησης εμφανίζεται στην οθόνη η απόσταση από το μαρκάρισμα. Η αναφορά δεν είναι η ακμή του οργάνου μέτρησης. Επιλέξτε τη λειτουργία οριοθέτησης . Ρυθμίστε το επιθυμητό μήκος με το πλήκτρο(6)[+] ή το πλήκτρο(3)[–]. Ξεκινήστε τη λειτουργία οριοθέτησης, πατώντας το πλήκτρο μέτρησης (5)[ ] και απομακρυνθείτε αργά από το σημείο εκκίνησης. m2.800 0.200m14x Το όργανο μέτρησης μετρά συνεχώς την απόσταση από το σημείο εκκίνησης. Ταυτόχρονα εμφανίζεται το καθορισμένο μήκος καθώς και η τρέχουσα τιμή μέτρησης. Το κάτω ή το επάνω βέλος δείχνει τη μικρότερη απόσταση από το ερχόμενο ή το τελευταίο μαρκάρισμα. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)256 | Ελληνικά 14 x

0.200m14.44x Ο αριστερός συντελεστής δείχνει, πόσες φορές έχει ήδη επιτευχθεί το καθορισμένο μήκος. Μια πράσινη τιμή μέτρησης δείχνει την επίτευξη ενός μήκους για τυχόν μαρκάρισμα. Μια μπλε τιμή μέτρησης δείχνει την πραγματική τιμή, όταν η τιμή αναφοράς βρίσκεται εκτός της οθόνης. Μέτρηση κλίσης/ψηφιακό αλφάδι Επιλέξτε τη μέτρηση κλίσης/ψηφιακό αλφάδι . Το όργανο μέτρησης αλλάζει αυτόματα μεταξύ δύο καταστάσεων. 1°2° 3° Το ψηφιακό αλφάδι χρησιμεύει για τον έλεγχο της οριζόντιας ή κάθετης ευθυγράμμισης ενός αντικειμένου (π.χ. πλυντήριο ρούχων, ψυγείο

Όταν η κλίση υπερβεί τις 3°, ανάβει η σφαίρα στην οθόνη κόκκινη. 30.0° Η μέτρηση κλίσης χρησιμεύει για τη μέτρηση μιας θετικής ή αρνητικής κλίσης (π.χ. σκάλες, κάγκελα, κατά την εφαρμογή επίπλων, κατά την τοποθέτηση σωλήνων κτλ.). Ως επίπεδο αναφοράς για τη μέτρηση της κλίσης χρησιμεύει η αριστερή πλευρά του οργάνου μέτρησης. Ένδειξη αποθηκευμένης τιμής Η τιμή ή το τελικό αποτέλεσμα κάθε ολοκληρωμένης μέτρησης αποθηκεύεται αυτόματα. Διαθέσιμες είναι το πολύ 30τιμές (τιμές μέτρησης ή τελικά αποτελέσματα). Επιλέξτε τη λειτουργία αποθήκευσης[ ].

Επάνω στην οθόνη εμφανίζεται ο αριθμός της αποθηκευμένης τιμής, κάτω η αντίστοιχη αποθηκευμένη τιμή και αριστερά η αντίστοιχη λειτουργία μέτρησης. Πατήστε το πλήκτρο(6) [+], για να ξεφυλλίσετε προς τα εμπρός μέσα στις αποθηκευμένες τιμές. Πατήστε το πλήκτρο(3) [–], για να ξεφυλλίσετε προς τα πίσω μέσα στις αποθηκευμένες τιμές. Η πιο παλιά τιμή βρίσκεται στη μνήμη στη θέση 1, η νεότερη τιμή στη θέση 30 (σε 30διαθέσιμες αποθηκευμένες τιμές). Κατά την αποθήκευση μιας περαιτέρω τιμής σβήνεται πάντοτε η πιο παλιά τιμή στη μνήμη. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 257 Διαγραφή της μνήμης Για τη διαγραφή μιας ξεχωριστής αποθηκευμένης τιμής επιλέξτε αυτή την τιμή(βλέπε «Ένδειξη αποθηκευμένης τιμής», Σελίδα256). Για τη διαγραφή πατήστε πρώτα το πλήκτρο On/Off/Πίσω(8) [ ] και επιβεβαιώστε μετά με το πλήκτρο(2) [Func]. Για τη διαγραφή όλου του περιεχομένου της μνήμης πατήστε το πλήκτρο(7) [ ] και επιλέξτε τη λειτουργία . Πατήστε το πλήκτρο(6) [+] και επιβεβαιώστε με το πλήκτρο(2) [Func]. Πρόσθεση/αφαίρεση τιμών Οι τιμές μέτρησης ή τα τελικά αποτελέσματα μπορεί να προστεθούν ή να αφαιρεθούν. Πρόσθεση τιμών Το ακόλουθο παράδειγμα περιγράφει την πρόσθεση επιφανειών: Υπολογίστε μια επιφάνεια σύμφωνα με την ενότητα «Μέτρηση επιφάνειας» Μέτρηση επιφάνειας.

Πατήστε το πλήκτρο(6) [+]. Εμφανίζεται η υπολογισμένη επιφάνεια και το σύμβολο«+». Πατήστε το πλήκτρο μέτρησης(5) [ ], για να ξεκινήσετε μια περαιτέρω μέτρηση επιφάνειας. Υπολογίστε την επιφάνεια σύμφωνα με την ενότητα «Μέτρηση επιφάνειας» Μέτρηση επιφάνειας. Μόλις ολοκληρωθεί η δεύτερη μέτρηση, εμφανίζεται το αποτέλεσμα της δεύτερης μέτρησης επιφάνειας κάτω στην οθόνη. Για την προβολή του τελικού αποτελέσματος, πατήστε εκ νέου το πλήκτρο μέτρησης(5) [ ]. Υπόδειξη: Σε περίπτωση μιας μέτρησης μήκους εμφανίζεται αμέσως το τελικό αποτέλεσμα. Για την εγκατάλειψη της πρόσθεσης πατήστε το πλήκτρο(2) [Func]. Αφαίρεση τιμών Για την αφαίρεση τιμών πατήστε το πλήκτρο (3)[–]. Η περαιτέρω διαδικασία είναι ανάλογη με τη διαδικασία «Πρόσθεση τιμών». Διαγραφή τιμών μέτρησης Πατώντας σύντομα το πλήκτρο On/Off/Πίσω(8) [ ], μπορείτε σε όλες τις λειτουργίες μέτρησης, να διαγράψετε την τελευταία εξακριβωμένη τιμή μέτρησης. Πατώντας επανειλημμένα σύντομα το πλήκτρο On/Off/Πίσω(8) [ ], διαγράφονται οι τιμές μέτρησης με την αντίθετη σειρά. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)258 | Ελληνικά Οδηγίες εργασίας u Το όργανο μέτρησης είναι εξοπλισμένο με μια ασύρματη θέση διεπαφής. Οι τοπικοί περιορισμοί λειτουργίας, π.χ. σε αεροπλάνα ή νοσοκομεία πρέπει να

Γενικές υποδείξεις Ο φακός λήψης (15), η έξοδος της ακτίνας λέιζερ (16) δεν επιτρέπεται σε περίπτωση μιας μέτρησης να έχουν καλυφθεί. Το όργανο μέτρησης δεν επιτρέπεται να κινηθεί όσο διαρκεί η μέτρηση (με εξαίρεση της λειτουργίες Συνεχής μέτρηση και Μέτρηση κλίσης). Γι' αυτό τοποθετήστε το όργανο μέτρησης κατά το δυνατόν σε μια σταθερή επιφάνεια ή επιφάνεια έδρασης. Επιδράσεις στην περιοχή μέτρησης Η περιοχή μέτρησης εξαρτάται από τις συνθήκες φωτισμού και τις ιδιότητες ανάκλασης της επιφάνειας στόχου. Για την καλύτερη ορατότητα της ακτίνας λέιζερ χρησιμοποιείτε σε περίπτωση δυνατού εξωτερικού φωτός τα γυαλιά λέιζερ (20) (εξάρτημα) και τον πίνακα στόχου λέιζερ (19) (εξάρτημα), ή απενεργοποιήστε την επιφάνεια στόχου. Επιδράσεις στο αποτέλεσμα μέτρησης Όταν μετράτε επί διαφορετικών επιφανειών δεν αποκλείεται, διάφορα φυσικά φαινόμενα να οδηγήσουν σε εσφαλμένες μετρήσεις. Μεταξύ των άλλων πρόκειται για: – διαφανείς επιφάνειες (π.χ. γυαλί, νερό), – ανακλαστικές επιφάνειες (π.χ. στιλβωμένο μέταλλο, γυαλί), – πορώδεις επιφάνειες (π.χ. μονωτικά υλικά), – δομημένες επιφάνειες (π.χ. χοντρός σοβάς, φυσική πέτρα). Χρησιμοποιείτε ενδεχομένως σε αυτές τις επιφάνειες τον πίνακα στόχου λέιζερ (19) (εξάρτημα). Εκτός αυτού δεν αποκλείονται σφάλματα μέτρησης, όταν η επιφάνεια στόχου είναι

Η τιμή μέτρησης μπορεί επίσης να επηρεαστεί και από στρώματα αέρα με διαφορετική θερμοκρασία ή/και από έμμεσες αντανακλάσεις. Έλεγχος ακριβείας και βαθμονόμηση της μέτρησης κλίσης (βλέπεεικόναM) Ελέγχετε τακτικά την ακρίβεια της μέτρησης κλίσης. Αυτό επιτυγχάνεται με μια μέτρηση αντιστροφής. Γι’ αυτό τοποθετήστε το όργανο μέτρησης επάνω σε ένα τραπέζι και μετρήστε την κλίση. Γυρίστε το όργανο μέτρησης κατά180° και μετρήστε ξανά την κλίση. Η διαφορά της εμφανιζόμενης τιμής μέτρησης επιτρέπεται να ανέρχεται το πολύ στις0,3°. Σε περίπτωση μεγαλυτέρων αποκλίσεων πρέπει να βαθμονομήσετε ξανά το όργανο μέτρησης. Επιλέξτε γι’ αυτό στις ρυθμίσεις. Ακολουθήστε τις οδηγίες στην οθόνη. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 259 Μετά από μεγάλη αλλαγή της θερμοκρασίας και μετά από κτυπήματα σας συνιστούμε έναν έλεγχο ακριβείας και ενδεχομένως μια βαθμονόμηση του οργάνου μέτρησης. Μετά από μια αλλαγή της θερμοκρασίας πρέπει να ηρεμήσει πρώτα για λίγο χρόνο η θερμοκρασία στο όργανο μέτρησης, προτού λάβει χώρα μια βαθμονόμηση. Έλεγχος ακριβείας της μέτρησης αποστάσεων Μπορείτε να ελέγξετε την ακρίβεια του οργάνου μέτρησης ως εξής: – Επιλέξτε μια σταθερή διαδρομή μέτρησης με ένα γνωστό σε σας ακριβές μήκος 3 έως 10m περίπου (π.χ. πλάτος δωματίου, άνοιγμα πόρτας). Η μέτρηση πρέπει να γίνει κάτω από ευνοϊκές συνθήκες, δηλ. η απόσταση μέτρησης πρέπει να βρίσκεται στον εσωτερικό χώρο και η επιφάνεια του στόχου μέτρησης πρέπει να είναι λεία και να έχει καλή

– Μετρήστε την απόσταση 10 φορές διαδοχικά. Η απόκλιση των ξεχωριστών μετρήσεων από τη μέση τιμή επιτρέπεται να ανέρχεται το πολύ στα ±4mm στη συνολική περιοχή της απόστασης μέτρησης με ευνοϊκές συνθήκες. Πρωτοκολλήστε τις μετρήσεις, για να μπορείτε σε μια αργότερη χρονική στιγμή να συγκρίνετε την ακρίβεια Εργασία με τον τρίποδα (εξάρτημα) Η χρήση του τρίποδα είναι αναγκαία ιδιαίτερα για μετρήσεις μεγάλων αποστάσεων. Τοποθετήστε το όργανο μέτρησης με το σπείρωμα 1/4" (14) στη βάση γρήγορης αλλαγής του τρίποδα (21) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. και βιδώστε το καλά με τη βίδα στερέωσης της πλάκας ταχείας αντικατάστασης. Ρυθμίστε το επίπεδο αναφοράς για τις μετρήσεις με τρίποδα στις ρυθμίσεις (βλέπε «Επιλογή επιπέδου αναφοράς (βλέπεεικόναB)», Σελίδα250). Κλιπ ζώνης (εξάρτημα) (βλέπεεικόναN) Με το κλιπ ζώνης(17) μπορείτε να αναρτήσετε το όργανο μέτρησης άνετα στη ζώνη σας. Μήνυμα σφάλματος Όταν μια μέτρηση δεν μπορεί να εκτελεστεί σωστά, εμφανίζεται στην οθόνη το μήνυμα σφάλματος «Error». Ξεκινήστε τη μέτρηση εκ νέου. Το όργανο μέτρησης παρακολουθεί τη σωστή λειτουργία σε κάθε μέτρηση. Όταν διαπιστωθεί ένα ελάττωμα, η οθόνη δείχνει ακόμη μόνο το παρακείμενο σύμβολο και το όργανο μέτρησης απενεργοποιείται. Σε αυτή την περίπτωση στείλτε το όργανο μέτρησης μέσω του εμπόρου σας στο σέρβις πελατών Bosch. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)260 | Ελληνικά Συντήρηση και σέρβις Συντήρηση και καθαρισμός Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τσάντα προστασίας, που το συνοδεύει (23). Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Φροντίζετε ιδιαίτερα τον φακό λήψης(15) με την ίδια φροντίδα, με την οποία πρέπει να αντιμετωπίζονται τα γυαλιά ή ο φακός μιας φωτογραφικής μηχανής. Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τσάντα προστασίας (23). Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsΕλληνικά | 261

Οι μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα προϊόντα. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από το χρήστη χωρίς άλλους

Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
