КОРИСНИЧКИ ПРИРАЧНИК GLM 5027 CG Professional BOSCH

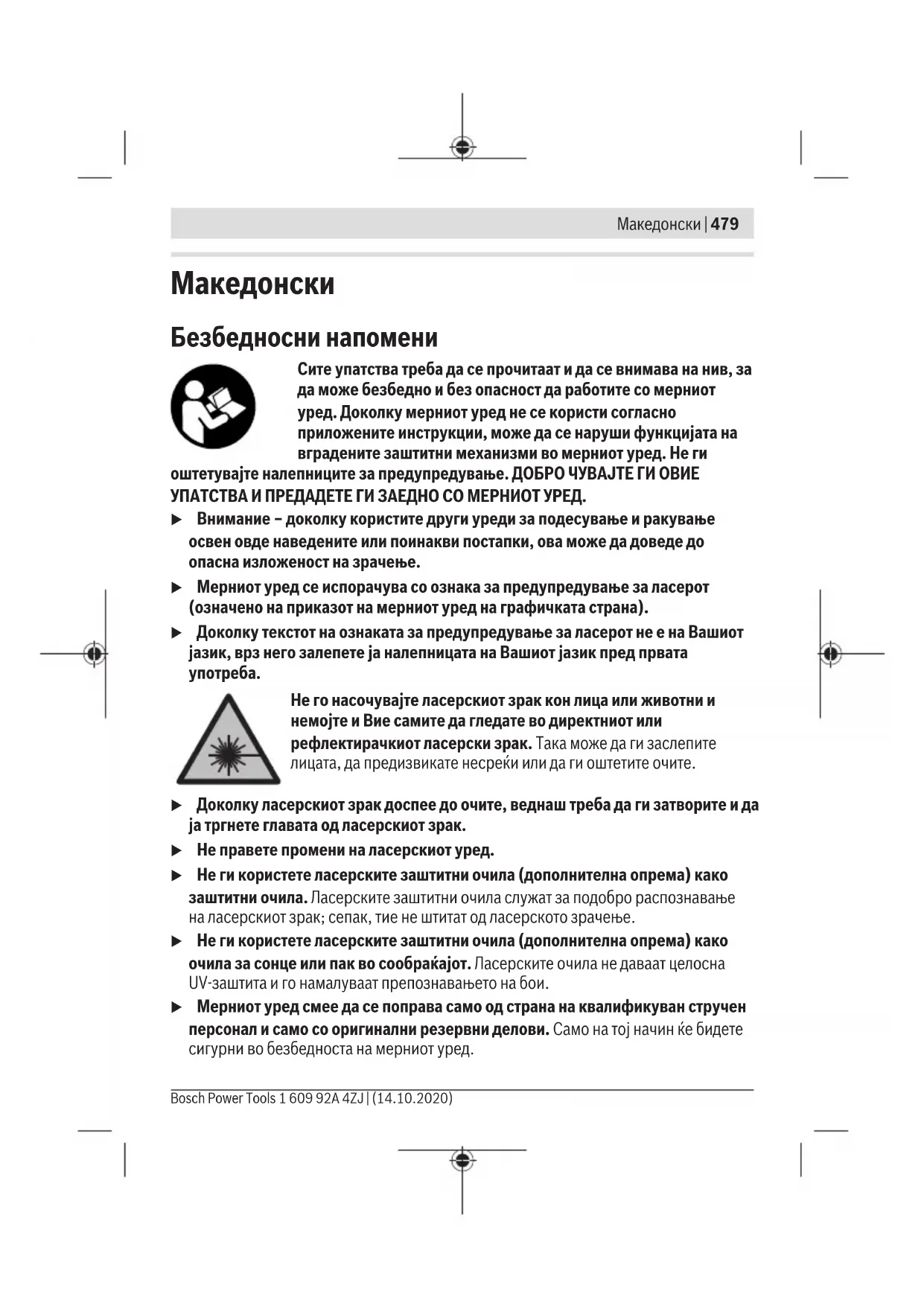

Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со мерниот уред. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. Не ги оштетувајте налепниците за предупредување. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД. u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Мерниот уред се испорачува со ознака за предупредување за ласерот (означено на приказот на мерниот уред на графичката страна). u Доколку текстот на ознаката за предупредување за ласерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата

Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите. u Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. u Не правете промени на ласерскиот уред. u Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење. u Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето на бои. u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)480 | Македонски u Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Без надзор, тие може да се заслепат себеси или други лица. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. u Не ја отворајте батеријата. Постои опасност од краток спој. u При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. u При погрешно користење или при оштетена батерија може да истече запалива течност од батеријата. Избегнувајте контакт со неа. Доколку случајно дојдете во контакт со течноста, исплакнете со вода. Доколку течноста дојде во контакт со очите, побарајте лекарска помош. Истечената течност од батеријата може да предизвика кожни иритации или изгореници. u Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се

u Неупотребената батерија држете ја подалеку од канцелариски спојувалки, клучеви, железни пари, клинци, завртки или други мали метални предмети, што може да предизвикаат премостување на контактите. Краток спој меѓу контактите на батеријата може да предизвика изгореници или пожар. u Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. u Батериите полнете ги со полначи што се препорачани исклучиво од производителот. Доколку полначот за кој се наменети одреден вид на батерии, се користи со други батерии, постои опасност од пожар. Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, оган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој. u Внимание! При користење на мерниот уред со Bluetooth ® може да настанат пречки на другите уреди и системи, авиони и медицински апарати (на пр. пејсмејкер, апаратчиња за слушање). Исто така не може целосно да се исклучи можноста за повреда на луѓе и животни во непосредна околина. Не го користете мерниот уред со Bluetooth® во близина на медицински уреди, 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 481 бензински пумпи, хемиски уреди, области со опасност од експлозија и во близина на мински полиња. Не го користете мерниот уред со Bluetooth® во авиони. Избегнувајте долготрајна употреба во директна близина на телото. Ознаката со зборови Bluetooth® како и сликите (логоата) се регистрирани марки и сопственост на Bluetooth SIG, Inc. Секое користење на оваа ознака со зборови/слики се врши со лиценца преку Robert Bosch Power Tools GmbH. Опис на производот и перформансите Отворете ја преклопената страница со приказ на мерниот уред и држете ја отворена додека го читате упатството за употреба. Наменета употреба Мерниот уред е наменет за мерење на далечини, должини, висини, растојанија, косини и за пресметување на површини и волумени. Мерниот уред е погоден за користење во внатрешен и надворешен простор. Мерните резултати може да се пренесат преку Bluetooth® на други уреди. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на мерниот уред на графичката страница. (1) Копче Bluetooth® (2) Функционално копче [Func] (3) Копче минус/лево [−] (4)

(5) Мерно копче [ ] (6) Копче плус/десно [+] (7) Копче основни поставки [ ] (8) Копче за вклучување/исклучување/назад [ ] (9) Окце за лента за носење

(10) Знак за предупредување на ласерот (11) Сериски број (12) Фиксирање на капакот од преградата за батерии (13) Капак на преградата за батерии (14) 1/4"-навој на стативот Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)482 | Македонски (15) Приемна леќа (16) Излез на ласерскиот зрак (17) Спојка за појас

(19) Ласерска целна табла

(20) Ласерски заштитни очила

(22) Лента за носење

(25) Механизам за фиксирање на литиум-јонскиот батериски пакет

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. B) USBType‑C® и USB‑C® се трговски ознаки за USB Implementers Forum. Елементи на приказот (избор) (a) Референтно ниво на мерењето (b) Статус на поврзувањето Bluetooth® активиран, не е воспоставена врска Bluetooth® активиран, воспоставена врска (c) Приказ на батерии (d) Редови со измерената вредност (e) Редови со резултат (f) Мерна функција (g) Приказ на агол на закосување (h) Статусна лента (i) Приказ на екран Мерни функции (j) Приказ на екран Основни поставки (k) Приказ на екран Дополнителни поставки 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 483 Технички податоци Дигитален ласерски мерен уред на далечина

GLM 50-27 CG GLM 50-27 C

Број на дел 3601K72U.. 3601K72T.. Мерење на растојание Мерно подрачје 0,05–50m

Точност при мерење ±1,5mm

Точност при мерењето (неповолни услови) ±3,0mm

Најмала единица на приказ 0,5mm 0,5mm Индиректно мерење на растојание и либела Мерно подрачје 0°–360° (4x90°) 0°–360° (4x90°) Мерење на косини Мерно подрачје 0°–360° (4x90°) 0°–360° (4x90°) Точност при мерењето

Отстапување на ласерскиот

Автоматика за исклучување по прибл. – Ласер 20s 20s – Мерен уред (без мерење) 5min

1600A016A8 1600A016A8 Номинален напон 3,7V 3,7V Капацитет 1,0Ah 1,0Ah Број на батериски ќелии 1 1 Мрежен напојувач Излезен напон 5,0V 5,0V Излезна струја 500mA 500mA препорачан мрежен напојувач 2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) 2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) Пренос на податоци 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 485 Дигитален ласерски мерен уред на далечина

радиофреквенциски опсег 2402–2480MHz 2402–2480MHz Макс. јачина на испраќање 8mW 8mW A) При мерење од предниот раб на мерниот уред, за висока рефлексија на целта (на пр. варосан ѕид) важи слаба осветленост на позадината и 25°C оперативна температура. Дополнително, може да се пресмета отстапување од ±0,05mm/m во зависност од растојанието. B) При мерење од предниот раб на мерниот уред, за висока рефлексија на целта (на пр. варосан ѕид) важи силна осветленост на позадината и 25°C оперативна температура. Дополнително, може да се пресмета отстапување од ±0,15mm/m во зависност од растојанието. C) По калибрација од страна на корисникот на 0° и 90°; мора да се земе предвид дополнителна грешка на косина од ±0,01°/степени до 45° (макс.). Како референтно ниво на мерењето на косини служи левата страна на мерниот уред. D) при 25°C оперативна температура E) Во функцијата Континуирано мерење, макс. оперативна температура изнесува +40 °C. F) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација. G) Bluetooth® деактивиран H) Кај Bluetooth®-уредите со ниска енергија, во зависност од моделот и оперативниот систем не е возможно воспоставување на врската. Bluetooth®-уредите мора да го поддржуваат GATT-профилот. За јасна идентификација на Вашиот мерен уред служи серискиот број(11) на спецификационата

Bluetooth®-интерфејс Пренос на податоци на други уреди Мерниот уред има Bluetooth®-модул, којшто со безжична технологија овозможува пренос на податоци до одредени мобилни уреди со Bluetooth®-интерфејс (на пр. паметен телефон, таблет). Информации за потребните системски предуслови за Bluetooth® врска ќе најдете на интернет страната на Bosch на www.bosch-pt.com. u Дополнителни информации ќе најдете на страницата за производи на Bosch. При пренос на податоци со помош на Bluetooth® може да настанат временски одложувања помеѓу мобилниот уред и мерниот уред. Ова може да се случи поради оддалеченоста на двата уреди или самиот мерен објект. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)486 | Македонски Активирање на Bluetooth®-интерфејс за пренос на податоци на мобилен уред Проверете дали Bluetooth®-интерфејсот е активиран на Вашиот мобилен уред. Притиснете го копчето(1) за да го повикате менито Bluetooth®, и повторно притиснете го копчето(1) (или копчето(6) [+]) за да го активирате Bluetooth®- интерфејсот. Доколку се пронајдени повеќе активни мерни уреди, изберете го соодветниот мерен уред со помош на серискиот број. Серискиот број(11) ќе го најдете на спецификационата плочка на Вашиот мерен уред. Статусот на поврзување како и активната врска(b) ќе се прикажат на статусната линија(h) на мерниот уред. За проширување на обемот на функции на располагање стојат Bosch-апликациите. Тие може да се преземат во соодветните App Stores во зависност од крајниот уред. Деактивирање на Bluetooth®-интерфејс Притиснете го копчето(1) за да го повикате менито Bluetooth® и повторно притиснете го копчето(1) (или копчето(3)[–]) за да го деактивирате Bluetooth®- интерфејсот.

Ставање/менување на батерии За работа со мерниот уред се препорачува користење на алкално-мангански батерии или никел-метал хидридни батерии (особено при ниски оперативни температури). Во зависност од капацитетот, можни се повеќе мерења со батерии од 1,2V отколку со батерии од 1,5V. За да го отворите капакот од преградата за батерии(13) притиснете на механизмот за заклучување(12) и извадете го капакот од преградата за батерии. Ставете ги батериите одн. акумулаторските батерии внатре. Притоа внимавајте на половите според приказот на внатрешната страна од преградата за батерии. При ниска состојба на наполнетост на батериите одн. акумулаторските батерии, на екранот се појавува барањето за активирање на режимот за заштеда на батерии. При активиран режим за заштеда на батериите се зголемува времетраењето на работење на батеријата и ознаката за батерија на екранот е ограничена во жолто(види „Мени „Поставки“ (види сликаC)“, Страница489). Доколку ознаката за празна батерија се појави за првпат на екранот, тогаш можни се уште само мал број на мерења. Доколку ознаката за батерија е празна и трепка црвено, не може да мерите. Заменете ги батериите одн. акумулаторските батерии. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 487 Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. u Доколку не сте го користеле мерниот уред подолго време, извадете ги батериите од него. Доколку се подолго време складирани, батериите може да кородираат и да се испразнат. Вметнување/менување на литиум-јонски батериски пакет (опрема) Вметнете го литиум-јонскиот батериски пакет(24) (види сликаA). За да го извадите литиум-јонскиот батериски пакет(24) притиснете го механизмот за заклучување(25) и извадете го литиум-јонскиот батериски пакет.

Полнење на литиум-јонскиот батериски пакет (опрема) Напомена: Батеријата се испорачува делумно наполнета. За да обезбедите максимален капацитет на батеријата, пред првата употреба наполнете ја целосно. USB-отворот за поврзување на USB-кабел(26) и контролната сијаличка за полнење може да ги најдете под поклопецот на USB-отворот(27) на литиум-јонскиот батериски пакет(24) (опрема). Отворете го поклопецот на USB-отворот(27) и поврзете го USB-кабелот(26). За време на процесот на полнење, приказот за батерии може да отстапува од актуелната состојба на наполнетост на литиум-јонскиот батериски пакет(24). Доколку литиум-јонскиот батериски пакет(24) е целосно наполнет, контролната сијаличка за полнење свети зелено. За време на полнењето, контролната сијаличка за полнење свети жолто. Црвена контролна сијаличка за полнење сигнализира дека напонот на полнење или струјата за полнење се несоодветни. Ставање во употреба u Не го оставајте вклучениот мерен уред без надзор и исклучете го по употребата. Другите лица може да се заслепат од ласерскиот зрак. u Заштитете го мерниот уред од влага и директно изложување на сончеви

u Не го изложувајте мерниот уред на екстремни температури или температурни осцилации. На пр. не го оставајте долго време во автомобилот. При големи температурни осцилации, оставете го мерниот уред прво да се Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)488 | Македонски аклиматизира, пред да го ставите во употреба. При екстремни температури или температурни осцилации, прецизноста на мерниот уред може да се наруши. u Избегнувајте удари и превртувања на мерниот уред. По силни надворешни влијанија на мерниот уред, пред да продолжите со работа, секогаш извршувајте проверка на точноста (види „Проверка на точноста и калибрирање на измерените косини (види сликаM)“, Страница497) и (види „Проверка на точноста на мерењето на растојание“, Страница497). u Мерниот уред е опремен со безжичен интерфејс. Треба да се внимава на локалните оперативни ограничувања, на пр. во авиони или болници. Вклучување/исклучување – За вклучување на мерниот уред и ласерот притиснете кратко на мерното копче(5) [ ]. – За вклучување на мерниот уред без ласер, притиснете кратко на копчето за вклучување/исклучување/назад(8) [ ]. u Не го насочувајте зракот светлина кон лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. При првото вклучување на мерниот уред, од Вас се бара да го поставите Вашиот претпочитан јазик за текстовите на екранот. За исклучување на мерниот уред држете го притиснато копчето за вклучување/ исклучување/назад(8) [ ]. При исклучување на мерниот уред, во меморијата остануваат зачувани вредностите и поставките на уредот. Процес на мерење По првото вклучување, мерниот уред е во функција на должинско мерење. По секое понатамошно вклучување, мерниот уред е во последната користена мерна функција. За друга мерна функција притиснете на копчето(2) [Func]. Изберете ја саканата мерна функција со копчето(6) [+] или копчето(3) [–] (види „Мерни функции“, Страница490). Активирајте ја мерната функција со копчето(2) [Func] или со мерното копче(5) [ ]. За рефрентното ниво на мерењето достапни се три поставки (види „Избирање на референтно ниво (види сликаB)“, Страница489). Поставете го мерниот уред на саканата стартна точка на мерење (на пр. ѕид). Напомена: ако мерниот уред се вклучи со копчето за вклучување/исклучување/ назад(8) [ ] кратко притиснете на мерното копче(5) [ ] за да го вклучите

1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 489 За активирање на мерењето, притиснете кратко на мерното копче(5) [ ]. Потоа ласерскиот зрак ќе се исклучи. За друго мерење повторете ја оваа постапка. u Не го насочувајте зракот светлина кон лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост. Напомена: Вообичаено, измерената вредност се појавува во рок од 0,5s, а најдоцна по околу 4s. Времетраењето на мерењето зависи од растојанието, светлосните услови и рефлектирачки својства на целната површина. По завршување на мерењето, ласерскиот зрак автоматски ќе се исклучи. Избирање на референтно ниво (види сликаB) За мерењето може да изберете три различни референтни нивоа: – заден раб на мерниот уред (на пр. при поставување на ѕидови), – преден раб на мерниот уред (на пр. при мерење, почнувајќи од еден раб на

– средина на навојот(14) (на пр. за мерења со статив) За избор на референтното ниво, притиснете го копчето(7) [ ]. Потоа, изберете ја поставката „референтно ниво“ со мерното копче(5) [ ] или со копчето(2) [Func]. Потоа, изберете го саканото референтно ниво со копчето(6) [+] или со копчето(3) [–]. По секое вклучување на мерниот уред, претходно е поставено последното избрано референтно ниво. Мени „Поставки“ (види сликаC) За да влезете во менито „Поставки“(j), притиснете го копчето(7) [ ]. Со копчето(6) [+] или копчето(3) [−] изберете ја саканата поставка и потврдете ја со мерното копче(5) [ ] или со копчето(2) [Func]. Изберете ја саканата поставка со копчето(6) [+] или копчето(3) [−] и потврдете ја со мерното копче(5) [ ] или со копчето(2) [Func]. За да го напуштите менито „Поставки“, кратко притиснете го копчето за вклучување/ исклучување/назад(8) [ ]. Достапни се следните поставки: – Вклучување/исклучување на тонот – Вибрација вклучување/исклучување : две кратки вибрации сигнализираат успешно мерење; една кратка вибрација сигнализира неуспешно мерење. – Осветлување на екранот Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)490 | Македонски – Режим за заштеда на батерии : при вклучен режим за заштеда на батерии, тонот и вибрацијата се деактивираат и осветленоста на екранот се намалува. Со тоа се продолжува времетраењето на работење на батеријата. – Менување на мерната единица ft/m – Подесување на јазикот – PRO360 : потребно е прво активирање. Преносот на податоци е можен само со соодветната апликација или со програма за компјутер. По промена на батерии, мерниот уред мора повторно да се вклучи за PRO360 повторно да стартува. PRO360 може во секое време да се деактивира. Дополнителни информации за PRO360 може да најдете под www.pro360.com. – Информации за уредот – Фабрички поставки Мерни функции Помошна функција (види сликаD) За избор на мерна функција, притиснете го копчето(2) [Func]. Изберете ја саканата мерна функција со копчето(6) [+] или копчето(3) [–]. Притиснете го копчето(7) [ ] за да ја стартувате помошната функција. Помошната функција ја прикажува деталната постапка за избраната мерна функција. Мерење на должини Изберете мерење на должини . За да го вклучите ласерскиот зрак, притиснете кратко на мерното копче (5) [ ]. За мерење притиснете кратко на мерното копче (5) [ ]. Измерената вредност ќе се прикаже долу на екранот.

m7.620 За секое понатамошно мерење повторете ги горенаведените чекори. Последната измерена вредност стои долу на екранот, а претпоследната над неа итн. Континуирано мерење При континуираното мерење, мерниот уред може релативно да се движи кон целта, при што измерената вредност ќе се ажурира на секои 0,5s. На пр. може да се оддалечите на некое растојание од ѕидот, а моменталното растојание секогаш ќе биде читливо. Изберете континуирано мерење . Изберете една од следните функции: 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 491 – мин/макс: најмалата и најголемата измерена вредност трајно се прикажани на екранот (види сликаJ). – големи бројки: измерената вредност се прикажува зголемено за подобра читливост (види сликаK). – мерна трака: растојанието се прикажува како мерна трака визуелно (види сликаL). Напомена: во функцијата мерна трака се прикажува растојанието до означувањето на екранот. Референцата не е работ на мерниот уред. За да го вклучите ласерскиот зрак, кратко притиснете на мерното копче(5) [ ]. Движете го мерниот уред додека не се прикаже бараното растојание долу на

-64° Со кратко притискање на мерното копче(5) [ ] го прекинувате континуираното мерење. Актуелната измерена вредност ќе се прикаже долу на екранот. Со повторно притискање на мерното копче(5) [ ] континуираното мерење повторно стартува. Континуираното мерење автоматски се исклучува по 4min. Мерење на површини Изберете мерење на површини . На крај, измерете ја ширината и должината едно по друго како кај мерењето на должини. Помеѓу двете мерења, ласерскиот зрак останува вклучен. Трасата што треба да се измери трепка на приказот за површинско мерење .

Првата измерена вредност ќе се прикаже горе на екранот. По завршување на второто мерење површината автоматски ќе се пресмета и прикаже. Крајниот резултат стои долу на екранот, а поединечните измерени вредности над него. Мерење на волумен Изберете мерење на волумен . На крај, измерете ја ширината, должината и длабочината едно по друго како кај мерењето на должини. Помеѓу трите мерења, ласерскиот зрак останува вклучен. Трасата што треба да се измери трепка на приказот за мерење на волумен . Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)492 | Македонски 1474.8 m

m10.160 Првата измерена вредност ќе се прикаже горе на екранот. По завршување на третото мерење волуменот автоматски ќе се пресмета и прикаже. Крајниот резултат стои долу на екранот, а поединечните измерени вредности над него. Индиректно мерење на растојанија За индиректно мерење на растојанија, на располагање ви се три мерни функции, со кои може да се соопштат различни траси. Индиректното мерење на растојанија служи за соопштување на растојанија, кои не треба директно да се измерат, бидејќи има пречки во текот на зракот или нема целна површина како рефлектор на располагање. Оваа мерна постапка може да се примени само во вертикален правец. Секое отстапување во хоризонтален правец води кон мерни грешки. Напомена: Индиректното мерење на растојанија е секогаш поточно од директното мерење на растојанија. Во зависност од примената, мерните грешки може да се поголеми од директното мерење на растојанија. За подобрување на мерната точност препорачуваме користење на статив (опрема). Помеѓу поединечните мерења, ласерскиот зрак останува вклучен. a) Индиректно мерење на висина (види сликаE) Изберете индиректно мерење на висини . Внимавајте на тоа, мерниот уред да е на иста висина како и долната мерна точка. Потоа навалете го мерниот уред околу референтното ниво и измерете ја трасата како кај мерење на должината „1“ (на екранот е прикажана како црвена линија).

45° m20.000 45.0° По завршување на мерењето, ќе се прикаже резултатот за бараната траса „X“ во редот со резултат (e). Измерените вредности за трасата „1“ и аголот „α“ стојат во редовите со измерени вредности (d). b) Двојно индиректно мерење на висина (види сликаF) Мерниот уред може да ги измери директно сите траси, коишто лежат на вертикалното ниво на мерниот уред. Изберете двојно индиректно мерење на висини . Измерете ги трасите „1“ и „2“ како при мерење на должини, по овој редослед. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 493

-10° m10.154 45.0° m12.208 По завршување на мерењето, ќе се прикаже резултатот за бараната траса „X“ во редот со резултат (e). Измерените вредности за трасите „1“, „2“ и аголот „α“ стојат во редовите со измерени вредности (d). Внимавајте на тоа, референтното ниво на мерењето (на пр. задниот раб на мерниот уред) да стои точно на истото место при сите поединечни мерења за време на мерниот процес. c) Индиректно мерење на должина (види сликаG) Изберете индиректно мерење на должини . Внимавајте на тоа, мерниот уред да е на иста висина како и бараната мерна точка. Потоа навалете го мерниот уред околу референтното ниво и измерете ја трасата „1“ како кај мерење на должината.

60° m20.000 60.0° По завршување на мерењето, ќе се прикаже резултатот за бараната траса „X“ во редот со резултат (e). Измерените вредности за трасата „1“ и аголот „α“ стојат во редовите со измерени вредности (d). Мерење на ѕидни површини (види сликаH) Мерењето на ѕидни површини служи да се добие збир на повеќе поединечни површини со заедничка висина. На примерот со слика треба да се одреди вкупната површина на повеќе ѕидови, кои имаат иста висина на просторот H, но различни должини L. Изберете мерење на ѕидни површини . Измерете ја висината на просторот H како при должинско мерење. Измерената вредност ќе се прикаже во горниот ред на измерени вредности. Ласерот останува

Потоа измерете ја должината L

на првиот ѕид. Површината автоматски ќе се пресмета и ќе се прикаже во редот со резултат (e). Последната измерена вредност на должина стои во долниот ред со измерени вредности (d). Ласерот останува вклучен. Сега измерете ја должината L

на вториот ѕид. Прикажаната поединечна вредност во редот на измерени вредности (d) се додава на должината L

. Збирот од двете должини (прикажана во средниот ред со измерени вредности (d)) се множи со зачуваната висина H. Вкупната вредност на површината ќе се прикаже во редот со резултати (e). Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)494 | Македонски Може да мерите должини по желба L

, тие автоматски ќе се додадат и ќе се помножат со висината H. Услов за точна пресметка на површините е, првата измерена должина (во примерот висината на просторот H) да е идентична за сите делови од површините. Функцијата на трасирање (види сликаI) Функцијата на трасирање ја мери дефинираната должина (траса). Овие должини можат да се пренесат на површината, за на пр. да се овозможи сечење на материјалот на парчиња со иста должина или да се наместат преградни ѕидови во сува градба. Минималната подеслива должина изнесува 0,1 m, а максималната должина изнесува 50 m. Напомена: Во функцијата на трасирање се прикажува растојанието до означувањето на екранот. Референцата не е работ на мерниот уред. Изберете ја функцијата на трасирање . Поставете ја саканата должина со копчето (6)[+] или копчето (3)[–]. Стартувајте ја функцијата на трасирање со притискање на мерното копче (5) [ ] и полека оддалечете ја од стартната функција. m2.800 0.200m14x Мерниот уред континуирано го мери растојанието од стартната точка. Притоа ќе се прикажат дефинираните должини како и актуелната измерена вредност. Долната одн. горната стрелка го покажува најмалото растојание кон следната одн. последната

0.200m14.44x Левиот фактор наведува колку често е постигната дефинираната должина. Зелена измерена вредност прикажува дека е достигната должина за означување. Сината измерена вредност ја прикажува реалната вредност, ако референтната вредност е надвор од екранот. Мерење на косини/дигитална либела Изберете Мерење на косини/Дигитална либела . Мерниот уред автоматски префрла помеѓу две состојби. 1°2° 3° Дигиталната либела служи за проверка на хоризонтално или вертикално израмнување на еден објект (на пр. машина за перење, фрижидер итн.). Доколку се надмине косината 3°, топчето на екранот свети

1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 495 30.0° Мерењето на косини служи за мерење на нагорници и надолници (на пр., на скали, гелендери, при вклопување на мебел, при положување на цевки итн.). Како референтно ниво на мерењето на косини служи левата страна на мерниот уред. Приказ на зачуваната вредност Вредноста одн. крајниот резултат на секое завршено мерење автоматски ќе се

Може да се повикаат максимум 30 вредности (измерени вредности или крајни резултати). Изберете ја функцијата на зачувување [ ].

Горе на екранот ќе се прикаже бројот на меморираната вредност, долу односната меморирана вредност и лево односната мерната

Притиснете го копчето(6) [+] за да прелистувате нанапред низ зачуваните вредности. Притиснете го копчето(3) [–] за да прелистувате наназад низ зачуваните вредности. Најстарата вредност се наоѓа на позиција 1 во меморијата, а најновата вредност на позиција 30 (од 30 расположливи мемориски вредности). При зачувување на вредност секогаш се брише најстарата вредност во меморијата. Бришење на меморијата За да избришете поединечна мемориска вредност, изберете ја оваа вредност(види „Приказ на зачуваната вредност“, Страница495). За да избришете, прво притиснете го копчето за вклучување/исклучување/назад(8) [ ] и потоа потврдете со копчето(2) [Func]. За бришење на целосната содржина на меморијата притиснете го копчето(7) [ ] и изберете ја функцијата . Потоа, притиснете го копчето(6) [+] и потврдете со копчето(2) [Func]. Собирање/одземање на вредности Измерените вредности и крајните резултати може да се собираат или одземаат. Собирање на вредности Во следниот пример е објаснето собирањето на површини: Утврдете површина како што е опишано во делот „Мерење на површина“ Мерење на

Притиснете го копчето(6) [+]. Пресметаната површина и ознаката „+“ ќе се прикажат. Притиснете го мерното копче(5) [ ] за да стартувате друго мерење на површината. Утврдете ја површината како што е опишано во делот „Мерење на површина“ Мерење на површини. Штом ќе заврши второто мерење, долу на екранот ќе се прикаже резултатот од второто мерење на површини. За да го прикажете крајниот резултат, притиснете повторно на мерното копче(5) [ ]. Напомена: При мерење на должини веднаш се прикажува крајниот резултат. За да излезете од функцијата на собирање, притиснете на копчето(2) [Func]. Одземање на вредности За одземање на вредности притиснете на копчето (3) [–]. Понатамошната постапка е слична на „Додавање на вредности“. Бришење на измерените вредности Со кратко притискање на копчето за вклучување/исклучување/назад(8) [ ] можете да ги избришете последно добиените измерени вредности во сите мерни функции. Со повеќекратно притискање на копчето за вклучување/исклучување/ назад(8) [ ] ќе се избришат измерените вредности по обратен редослед. Совети при работењето u Мерниот уред е опремен со безжичен интерфејс. Треба да се внимава на локалните оперативни ограничувања, на пр. во авиони или болници. Општи напомени Приемната леќа (15), излезот на ласерскиот зрак (16) не смеат да бидат покриени за време на мерењето. Мерниот уред не смее да се движи за време на мерењето (со исклучок на функциите континуирано мерење и мерење на косини). Доколку е возможно, поставете го мерниот уред на цврста подлога. Влијанија на мерното поле Мерното поле зависи од светлосните услови и рефлективните својства на целната површина. При јако надворешно осветлување, за подобра видливост на ласерскиот зрак, користете заштитни очила за ласер (20) (опрема) и целна табла за ласерот (19) (опрема), или засенете ја целната површина. 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 497 Влијанија на мерниот резултат Поради физички ефекти не може да се исклучи фактот, дека при мерењето на различни површини доаѓа до погрешно мерење. Тука спаѓаат: – транспарентни површини (напр. стакло, вода), – површини што рефлектираат (напр. исполиран метал, стакло), – порозни површини (напр. изолациски материјали), – структурирани површини (напр. груб малтер, природен камен). Доколку е возможно, на овие површини користете целна табла за ласерот (19)

Грешки при мерењето се исто така можни и кај накосо визирани целни површини. Исто така на измерената вредност може да влијаат и процепите за вентилација со различни температури или индиректно примените рефлексии. Проверка на точноста и калибрирање на измерените косини (види сликаM) Редовно проверувајте ја точноста на мерењето на косини. Ова се врши со помош на менување на правецот. Поставете го мерниот уред на една маса и измерете ја косината. Свртете го мерниот уред за 180° и одново измерете ја косината. Разликата помеѓу прикажаните износи смее да изнесува макс. 0,3°. При големи отстапувања мерниот уред мора одново да се калибрира. За тоа изберете во поставките. Следете ги упатствата на екранот. По големи промени на температурата и по удари, препорачуваме да се изврши проверка на точноста и ев. калибрирање на мерниот уред. По промена на температурата, мерниот уред мора да се прилагоди на нормалната температура некое време пред да се изврши калибрација. Проверка на точноста на мерењето на растојание Точноста на мерниот уред може да ја проверите на следниов начин: – Изберете едно непроменливо мерно подрачје со должина од околу 3 до 10m, чија должина точно ја знаете (на пр. ширината на просторијата, отворот на вратата). Мерењето треба да се врши при поволни услови, т. е. мерното подрачје треба да биде во внатрешниот простор и целната површина на мерењето треба да биде мазна и добро да рефлектира. – Измерете го подрачјето 10‑пати едно по друго. Отстапувањето од средната вредност при поединечните мерења смее да изнесува максимум  ±4mm на целото мерно подрачје при поволни услови. Запишувајте ги мерењата, за да може подоцна да ја споредите точноста Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)498 | Македонски Работење со статив (опрема) Користењето на стативот е особено потребно при големи растојанија. Мерниот уред со 1/4"-навој(14) поставете го на плоча со брзо ослободување на стативот(21) или на вообичаен фото-статив. Цврсто зашрафете ја брзо заменливата плоча со шраф за фиксирање. Поставете го референтното ниво за мерења со статив во поставките (види „Избирање на референтно ниво (види сликаB)“, Страница489). Спојка за појас (опрема) (види сликаN) Со спојката за појас(17) можете лесно да го закачите мерниот уред на Вашиот

Порака за грешка Доколку мерењето не може да се правилно да се изврши, на екранот се прикажува пораката за грешка „Error“. Започнете го повторно мерењето. Мерниот уред ја контролира точната функција при секое мерење. Доколку се утврди дефект, на екранот стои само ознаката покрај него и мерниот уред се исклучува. Во ваков случај предадете го Вашиот мерен уред преку Вашиот трговец на сервисната служба на Bosch. Одржување и сервис Одржување и чистење Мерниот уред складирајте го и транспортирајте го само во испорачаната заштитна чанта(23). Постојано одржувајте ја чистотата на мерниот уред. Не го потопувајте мерниот уред во вода или други течности. Избришете ги нечистотиите со влажна мека крпа. Не користете средства за чистење или раствори. Особено одржувајте ја чиста приемната леќа(15) со истата грижа, со која треба да се одржуваат очила или леќи на фотоапарат. Во случај да треба да се поправи, пратете го мерниот уред во заштитната чанта (23). Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com 1 609 92A 4ZJ | (14.10.2020) Bosch Power ToolsМакедонски | 499 Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10- цифрениот број од спецификационата плочка на производот. Северна Македонија Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Д.П.Т.У “РОЈКА” Јани Лукровски бб; Т.Ц Автокоманда локал 69 1000 Скопје Е-пошта: servisrojka@yahoo.com Тел: +389 2 3174-303 Моб: +389 70 388-520, -530 Дополнителни адреси на сервиси може да најдете под: www.bosch-pt.com/serviceaddresses

Литиум-јонските батерии подлежат на барањата на Законот за опасни материи. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални

Отстранување Мерните уреди, акумулаторите/батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Bosch Power Tools 1 609 92A 4ZJ | (14.10.2020)500 | Srpski Не ги фрлајте мерните уреди и батериите во домашната канта за
