BRUKSANVISNING GLM 5027 CG Professional BOSCH
Produkt- og ydelsesbeskrivelse
Måleresultaterne kan overføres til andre maskiner via Bluetooth®.
Du forlader menuen "Indstillinger" ved at trykke pa tend/sluk-knappen (8) [ ]
Vaelg den indirekte laengdemaling
Afsaetningsfungtion (se billede I)
Du forlader addition ved at trykke pa knappen (2) [Func].
Vardier subtraheres
Indvirkninger på@maleomr极端
Indvirkninger på måleresultatet
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Valj matning av vaggyta
Alle anvisingene må leses og følges for at moleverktøyet skal kunne brukes uten fare og på en sikker mæte. Hvis moleverktøyet ikke brukes i samsvar med de foreliggende anvisingene, kan de integrerte beskyttelsesinnretningene bliskadet. Varselskilt på moleverktøyet må alltid vare synlige og lesbare. OPPBEVAR
DISSE ANVISINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MALEVERKTØYET SKAL BRUKES AV ANDRE.
Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, uller andre prosedyrer, kan det oppsta farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av**) mæleverktøyet på illustrasjonssiden).
Hvis teksten på laser-adverselsskiltet ikke er på ditt språk, på du lime en etikett på ditt språk over dette skiltet før du tarprodukti i bruk.
Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rettinn i den direkte eller reflekterte laserstrålen. Det kan före til blending, uhell og øyeskader.
Ved øyekontakt med laserstralen møyet lukkes bevisst og hodet straks beveges bort fra stralen.
Det mä ikke gjores endringer på laserutstyret.
▶ Bruk/DDsiktebrillene (tilbehor) som beskyttelsessbriller. Laserbrillene gjor det lettere a se laserstralen, men de beskytter ici mot laserstraling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk.
Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
Reparasjon av maleverktoyet ma kun utfores av kualifisert fagpersonale og kun med originale reservedeler. P den maten opprettholdes sikkerheten til maleverktoyet.
Ikke la barn bruke lasermaleren uten tilsyn. De kan uforvarende blende seg selv erler andre.
Ikke arbeid med maleverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass erler stov. I maleverktoyet kan det oppsta gnister som kan antenna stov erler damp.
Batteriet mä违法犯罪. Det er fare for kortslutning.
Det kan slippe ut damp ved skader pa og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sorg for forsyning av friskluft, og oppssk lege hvis du fär besvær. Dampene kan irritere ønderrettsorganene.
Ved feil bruk eller skadet batteri kan brennbar væskelekke ut av batteriet. Unngåkontakt med væsken. Ved tilfeldig kontakt mä det skyles med vann. Hvis detkommen væske iøynene, ma du i tillegg oppsoke en lege. Batterivæske som renner ut kan fore til irritasjoner pa huden erler forbrenninger.
Batteriet kan bliskadet av spisse gjenstander som spike erller skrutrekkere ellr pogrnn av ytre pavirkning. Resultat kan bl intern kortslutning, og det kan da komme royk fra batteriet, ellr batteriet kan ta fyr, eksplodere erler bl overopphetet.
När batteriet不解 er i bruk, ma det oppbevares i god avstand fra binders, mynter, nokler, spikre, skruer erller andre mindre metallgjenstander, som kan
202 | Norsk
lage en forbindelse mellom kontaktene. En kortslutting mellom batterikkontaktene kan fore til forbrenninger erler brann.
Batteriet mä bare brukes iprodukter fra produsenten. Kun slick beskyttes batteriet mot farlig overbelastning.
Lad batteriene bare med ladere som anbefales av produsenten. Det medforer brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Beskytt batteriet mot varme, f.eks. ogsa mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.
Forsiktig! Under bruk av maleverktøyet med Bluetooth® kan det oppsta forstyrelse på andre apparater og anlegg, fly og medisinsk utstyr (for eksempel pacemakere og horeapparater). Skader på mennesker og dyr i umiddelbar nærhet kan heller ikke utelukkes welt. Bruk ikke maleverktøyet med Bluetooth® i nærhen av medisinsk utstyr, bensinstasjoner, kjemiske anlegg, steder med eksplosjonsfare eller på sprengningsområder. Bruk ikke maleverktøyet med Bluetooth® om bord på fly. Unngå langvarig brukær kroppen.
Navnet Bluetooth® og logoene er registrente varemeker som tilhører Bluetooth SIG, Inc. Enhver bruk av navnet/logoen av Robert Bosch Power Tools GmbH skjer på lisens.
Produktbeskrivelse og ytelsesspesifikasjoner
Brett ut utbrettssiden med bildet av elektroverktoyet, og la dette siden vare utbrettet mens du leser bruksanvisingen.
Forskiftsmessig bruk
Måleverktøyet er beregnet brukt til måling av avstander, lengde, hýnde og helning, og til beregning av areal og volum.
Måleverktøyet er egnet for bruk innen- og utendørs.
Måleresultatene kan overfres til andre enheter via Bluetooth®.
Illustrertekomponenter
Nummereringen av de illustrerte komponentene refererer til bildet av moleverktoyet på illustrasjonssiden.
(1) Knapp Bluetooth®
(2) Funksjonsnapp [Func]
(3) Knapp minus/venstre [-]
(4) Display
(5) Maleknpn
(6) Knapp pluss/høyre [+]
(7) Knapp for grunnleggende innstlinger [
(8) Av/pa/tilbake-knapp [F]
(9) Ring for baerestropp
(10) Laservarselskilt
(11) Serienummer
(12) Lås for batterideksel
(13) Batterideksel
(14) 1/4"-stativgjenger
(15) Mottakerlinse
(16) Laserapning
(17) BelteklipsA
(18) Skrue for belteklips
(19) Lasermaltavle
(20) Lasersiktebrille
(21) StativA
(22) Baerestropp
(23) Oppbevaringsveske
(24) Li-ion-batteripakke
(25) Låsing av li-ion-batteripakken ^A)
(26) USB Type-C®-kabel(A)B
(27) Deksel for USB Type-C-kontakt
B) USB Type-C® og USB-C® er varemerker som tilhører USB Implementers Forum.
Visningselementer (utvalg)
(a) Referanseplan for måling
(b) Tilkoblingsstatus
204 | Norsk
Bluetooth® aktivert, forbindelse ikke opprettet
Bluetooth® aktivert, forbindelse opprettet
(c) Batteriindikator
(d) Maleverdilinjer
(e) Resultatlinje
(f) Malefunksjon
(g) Visning av helningsvinkel
(h) Statuslinje
(i) Displayvisining malefunksjoner
(j) Displayvisning grunnleggende innstillingen
(k) Displayvisning flere innstlinger
Tekniske data
Digital laseravstandsmaler GLM 50-27 CG GLM 50-27 C
| Artikkelnummer | 3601 K72 U.. 3601 K72 T.. | |
| Avstandsmåling | ||
| Måleområde 0,05-50 m | A) | 0,05-50 mA) |
| Måleområde (ugunstige forhold) | 0,05-20 mB) | 0,05-20 mB) |
| Målenøyaktigkeit ±1,5 mm | A) | ±1,5 mmA) |
| Målenøyaktigkeit (ugunstige forhold) | ±3,0 mmB) | ±3,0 mmB) |
| Minste visningsenhet 0,5 mm 0,5 mm | ||
| Indirekte avstandsmåling og libelle | ||
| Måleområde 0°-360° (4 x 90°) 0°-360° (4 x 90°) | ||
| Helningsmåling | ||
| Måleområde 0°-360° (4 x 90°) 0°-360° (4 x 90°) | ||
| Målenøyaktigkeit (vanlig) ±0,2° | C)D) | ±0,2°C)D) |
| Minste visningsenhet 0,1° 0,1° | ||
| Generelt | ||
Norsk | 205
Digital laseravstandsmaler GLM 50-27 CG GLM 50-27 C
| Driftstemperatur -10 °C ... +45 °C | -10 °C ... +45 °C | ||
| Tillatt ladetemperatur 0 °C ... +60 °C 0 °C ... +60 °C | |||
| Lagringstemperatur -20 °C ... +70 °C -20 °C ... +70 °C | |||
| Relativ luftfuktighet maks. 90 % 90 % | |||
| Maks. brukshøyde overREFERansehøyde | 2000 m | 2000 m | |
| Forurensningsgrad i henhold til IEC 61010-1 | 2F) | 2F) | |
| Laserklasse 2 2 | |||
| Lasertype 515 nm, < 1 mW 635 nm, < 1 mW | |||
| Laserstrålens divergens < 1,5 mrad (360-graders vinkel) | < 1,5 mrad (360-graders vinkel) | ||
| Automatisk utkobling etter ca. | |||
| - Laser 20 s | 20 s | ||
| - Måleverktøy (uten måling) | 5 min G) | 5 minG) | |
| Vekt i samsvar med EPTA-Procedure 01:2014 | 0,17 kg | 0,17 kg | |
| Mål | 119 x 53 x 29 mm | 119 x 53 x 29 mm | |
| Kapslingsgrad | IP 65 (beskyttet mot støv og vannsprut) | IP 65 (beskyttet mot støv og vannsprut) | |
| Batterier | 2 x 1,5 V LR6 (AA) | 2 x 1,5 V LR6 (AA) | |
| Innstilling av måleenhet m, ft, in | m, ft, in | ||
| Batteripakke (tilbehør) | Li-ion | Li-ion | |
| Type | BA 3.7V 1.0Ah A BA 3.7V 1.0Ah A | ||
| Artikkelnummer | 1 607 A35 ON8 | 1 607 A35 ON8 | |
| USB-ladeinngang | Type-C® | Type-C® | |
| Anbefalt USB Type-C®-kabel | 1 600 A01 6A8 | 1 600 A01 6A8 | |
| Nominell speening | 3,7 V-- | 3,7 V-- | |
| Kapasitet | 1,0 Ah | 1,0 Ah | |
| Antall battericeller | 1 1 | ||
206 | Norsk

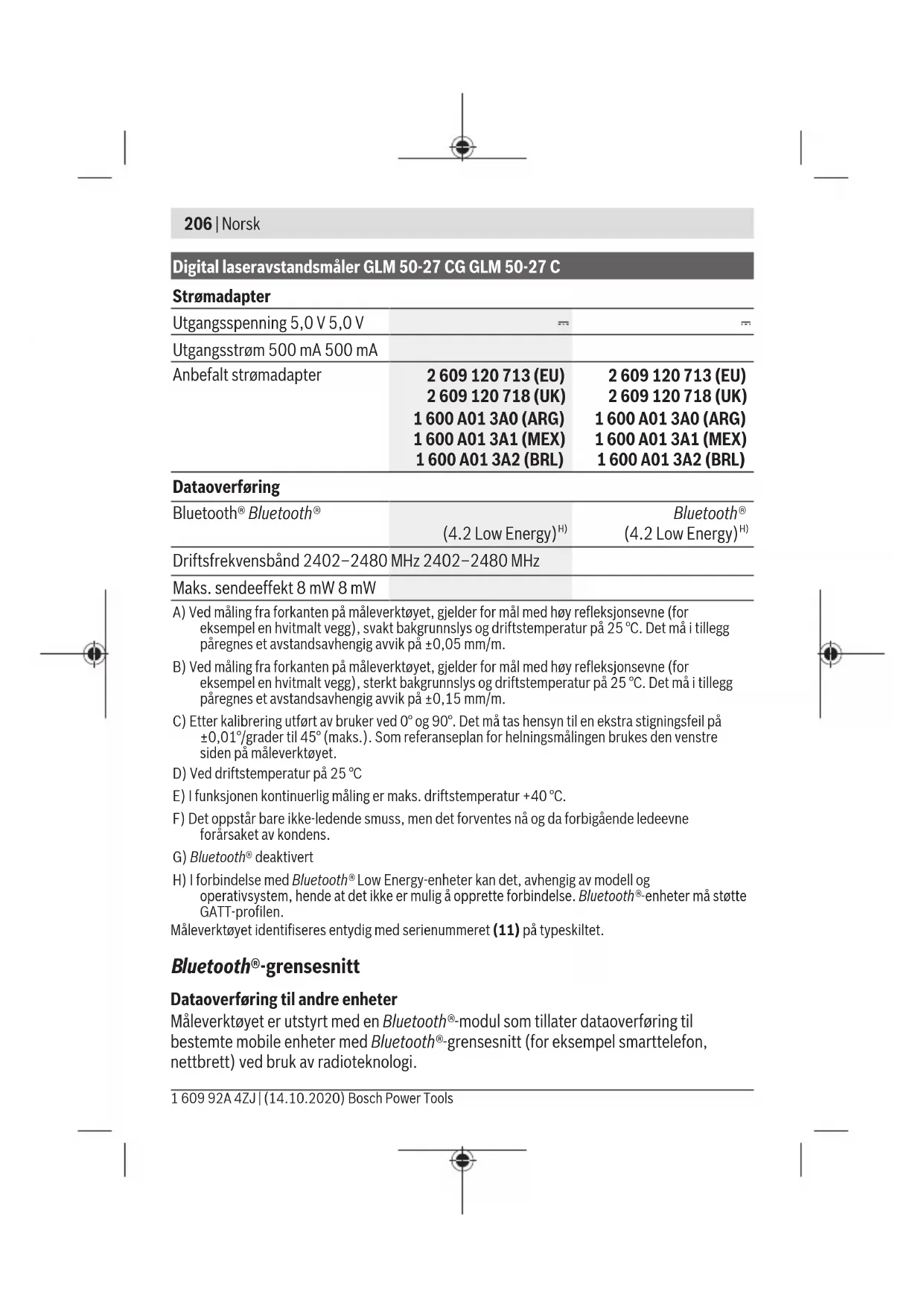

Digital laseravstandsmaler GLM 50-27 CG GLM 50-27 C
Strømadapter
| Utgangsspenning 5,0 V 5,0 V | - | - |
| Utgangsstrøm 500 mA 500 mA | ||
| Anbefalt strømadapter | 2609 120 713 (EU) | 2609 120 713 (EU) |
| 2609 120 718 (UK) | 2609 120 718 (UK) | |
| 1600 A01 3A0 (ARG) | 1600 A01 3A0 (ARG) | |
| 1600 A01 3A1 (MEX) | 1600 A01 3A1 (MEX) | |
| 1600 A01 3A2 (BRL) | 1600 A01 3A2 (BRL) |
Dataoverføring
| Bluetooth®Bluetooth®(4.2 Low Energy)H) | Bluetooth®(4.2 Low Energy)H) | ||
| Driftsfrekvensband 2402-2480 MHz 2402-2480 MHz | |||
| Maks. sendeeffekt 8 mW 8 mW | |||
A) Ved maling fra forkanten pa maleverktoyet, gelder for mal med hoy refleksjonsevne (for eksempel en hvitmalt vegg), svakt bakgrunnslys og driftstemperatur pa 25^. Det ma i tillegg paregnes et avstandsahvengig avvik pa ± 0,05mm / m
B) Ved måling fra forskanten på måleverktøyet, gjelder for mal med høy refleksjonsevne (for eksempel en hvitmalt vegg), sterkt bakgrunnslys og driftstemperatur på 25^ . Det mal i tillegg päregnes et avstandsvenhig avvik på ± 0,15mm / m .
C) Etter kalibrering utfør av bruker ved 0^ og 90^ . Det må tas hensyn til en ekstra stigningsceil på ± 0,01^ /grader til 45^ (maks.). Som referanseplan for helningsmålingen brukes den venstre siden på måleverktøyet.
D) Ved driftstemperatur pa 25^
E) I funksjonen kontinuierlig måling er maks. driftstemperatur +40 °C.
F) Det oppstar bare ikke-ledende smuss, men det forventes na og da forbigående leedeevne forarsaket av kondens.
G) Bluetooth® deaktivert
H) I forbindelse med Bluetooth® Low Energy-enheter kan det, avhengig av modell og operativsystem, hende at det ikke er mulig Å opprette forbindelse. Bluetooth®-enheter ma støtte GATT-profilen.
Måleverktøyet identifiseres entydig med serienummeret (11) på typeskiltet.
Bluetooth®-grensesnitt
Dataoverforing til andre enheter
Måleverktøyet er utstyrt med en Bluetooth®-modul som tillater dataoverføring til bestemte mobile encheter med Bluetooth®-grensesnitt (for eksempelSMARTelefon, nettbrett) ved bruk av radiotechnologi.
1609 92A 4ZJ| (14.10.2020) Bosch Power Tools
Du finner informasjon om systemkrav for en Bluetooth® forbindelse på nettsiden til Bosch www.bosch-pt.com.
Du finner mer informasjon pa Produktsiden til Bosch.
Ved dataoverforing med Bluetooth® kan det forekomme tidsforsinkelser mellom den mobile encheten og maleverktøyet. Disse kan skyldes avstanden mellom de to enchetene, eller delve malobjektet.
Aktivering av Bluetooth®- grensesnittet for dataoverføring til en mobil,enhet
Kontroller at Bluetooth®-grensesnittet er aktivert på den mobile encheten.
Trykk pa (1)-knappen for Å apne Bluetooth®-menyen, og trykk pa (1)-knappen igjen (eller knappen (6) [+] for Å aktivere Bluetooth®-grensesnittet. Hvis flere aktive mæleverktøy blir funnet, velger du ønsket mæleverktøy ut fra serienummeret. Du finner serienummeret (11) pa mæleverktøyets typeskilt. Tilkoblingsstatusen og den aktive tilkobligen (b) vises i statuslinjen (h) til mæleverktøyet.
Med apper fra Bosch kan du utvide med flere funksjoner. Disse kan lastes ned fra de forskjellige app-butikkene, avhengig av enchystypen.
Deaktivering av Bluetooth®-grensesnittet
Trykk pa (1)-knappen for a apne Bluetooth®-menyen, og trykk pa (1)-knappen igjen (eller knappen (3) [-]) for a deaktivere Bluetooth®-grensesnittet.
Montering
Sette inn / bytte batterier
For drift av måleverktøyet anbefales det Å bruke alkali-mangan-batterier eller nikkelmetallhydridbatterier (spesielt ved lave driftstemperaturer).
Med 1,2 V-batterier kan antall mulige malinger eventuelt vare hoyere enn med 1,5 V-batterier.
For Å apne dekselet til batterirommet (13) trykker du på låsen (12) og tar av dekselet. Sett inn batteriene. Pass på riktig polaritet, som vist på innsiden av batterirommet.
Ved lav't batterinivå vises et spørsmål om aktivering av batterisparemodus i displayet. När batterisparemodus er aktivert, forlenges batteritiden, og batterisymbolet vises med en gul ramme i displayet(se „Menyen «Innstillinger» (se bilde C)“, Side 210).
Ta batteriene, enten du bruker engangsbattery erer oppladbare, ut av maleverktoyet nár du/DDe skalBruke det pa lengre tid. Ved langvarig lagring kan batteriene korrodere og selvutlades.
Sette inn/bytte li-ion-batteripakke (tilbehør)
Sett inn li-ion-batteripakken (24) (se bilde A).
For a ta ut li-ion-batteripakken (24) trykker du pa lasen (25) og tar li-ion-batteripakken ut.
Bruk
Merk: Batteriet er delvis ladet ved levering. For a sikre full batteriytelse lader du batteriet welt for feste gangs bruk.
USB-kontakten for tilkobling av USB-kabelen (26) og ladekontrollampen befinner seg under dekselet til USB-kontakten (27) på li-ion-batteripakken (24) (tilbehør). Åpne dekselet til USB-kontakten (27), og koble til USB-kabelen (26).
Ikke gå fra mæleverktøyet när det er slätt pa, og slå alltid av mæleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.
Beskytt mAleverktoyet mot fuktighet og direkte sollys.
Måleverktøyet pågressive utsettes for ekstrem temperaturer eller temperatursvingninger. La det for eksempel pågressive lengge i bilen. Ved store temperatursvingninger bør påleverktøyet tempereres før det brukes. Ved ekstrem temperaturer eller temperatursvingninger kan pålevertrøyets presisjon svekkes.
Pass pà at mæleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre pávirkning pà mæleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetten arbeidet (se „Kontroll av nøyaktigheten til og kalibrering av helningsmålingen (se bilde M)“, Side 217) og (se „Kontrollere nøyaktigheten til avstandsmålingen“, Side 217).
Måleverktøyet er utstyrt med et radiogrensesnitt. Lokale restriksjoner for bruk av dette, for eksempel om bord på fly eller på sykehus, på overholds.
Inn-utkobling
Når du slår på måleverktøyet første gang, blir du oppfordret til Å stille inn onsket språk på displaytekstene.
For a sla av maleverktoyet holder du av/pa/tilbake-knappen (8) [ ] intrykt.
Når du slår av måleverktøyet, beholdes verdiene som finnes i minnet og apparatinnstillingene.
Måling
Etter at det er slätt på for Förste gang er mäleverktøyet i funksjonen lengdemåling. När mäleverktøyet slås på igjen senere, er det alltid i den sist brukte mälefunksjonen. For andre mälefunksjoner trykker du på knappen (2) [Func]. Velg ønsket mälefunksjon med knappen (6) [+] eller (3) [-] (se „mälefunksjoner“, Side 210). Aktiver mälefunksjonen med knappen (2) [Func] aller med mäleknappen (5) [▲].
Verktøyet har tre innstlinger for referanseplan for malingen (se „Velge referanseplan (se bilde B)“, Side 209).
Legg mäleverktøyet inntil det ønskede startpunktet for malingen (f. eks. en vegg).
Merknad: Hvis mäleverktøyet ble slätt på med av/pa/tilbake-knappen (8) [3], trykker du kort på mäleknappen (5) [4] for a slå på laseren.
For à utlôse mälingen trykker du kort på måleknappen (5) [Deretter slås laserstrålen av. For flere mälinger gjentar du dette prosedyren.
Rett aldri laserstrålen mot personer eller dyr, og se/DDke selv inn i laserstrålen, heller/DDke fra større avstand.
Merknad: Måleverdien vises vanligvis innen 0,5 s og senest etter ca. 4 s. Varigheten pa malingen avhenger av avstanden, lysforholdene og mäflatens refleksjonsegenskaper. Etter utfør maling slås laserstrålen automatisk av.
Velge referanseplan (se bilde B)
Til malingen kan du velge tre forskjellige referansenivær:
- den bakre kanten pa maleverktoyet (for eksempel nar verktoyet legges inntil vegger),
210 | Norsk
- forkanten på@maleverktøyet (for eksempel ved maling fra en bordkant),
- midten av gjengene (14) (for eksempel for måling med stativ)
Trykk på knappen (7) [for á velge referanseplan. Velg deretter innstillingen «Referanseplan» med maleknappen (5) [▲] aller med knappen (2) [Func]. Deretter velger du onsket referanseplan med knappen (6) [+] aller (3) [-]. När mäleverktøyet slås på, er alltid det sist valgte referanseplanet forhändsinnstilt.
Menyen «Innstlinger» (se bilde C)
For a komme til menyen «Innstillinger» (j) trykker du pa knappen (7) [].
Velg onsket innstilling med knappen (6) [+] aller (3) [-] , og bekreft med maleknappen
(5) [eller med knappen (2) [Func].
Velg onsket innstilling med knappen (6) [+] aller (3) [-], og bekreft med maleknappen (5) [ ]ller med knappen (2) [Func].
For a g'ut av menyen Innstillinger trykker du kort pav/pa/tilbake-knappen (8) [ ]
Hjelp-funksjon (se bilde D)
For a velge en malefunksjon trykker du pa knappen (2) [Func]. Velg onsket malefunksjon med knappen (6) [+] aller (3) [-] .
Trykk på knappen (7) [for a starte hjelp-funksjonen. Hjelp-funksjonen viser detailjert fremgangsmåte for den valgte malefunksjonen.
Lengdemåling
Velg lengdemåling
For a sla pa laserstralen trykker du kort pa maleknappen (5) [ ]
Gjenta trinnene ovenfor for hvver maling. Den siste maleverdien star nederst pa displayet, den nest siste rett over delle osv.
Kontinuerlig måling
Ved kontinuierlig maling kan maleverktøyet beveges relativ mot malet, mens maleverdien oppdateres ca. hvert 0,5 s. Du kan for eksempel bevege deg fra en vegg til onsket avstand. Den aktuelle avstanden kan hele tiden avleses.
Den kontinuierlige malingen slas automatisk av etter 4 minutter.
Flatemåling
Velg arealmåling.
212 | Norsk
Mäl deretter bredde og lenghte etter hverandre som ved en lengdemåling. Mellom de to mängingene blir lasersträlen stænde på. Avstanden som skal malles, blinker på displayet for arealmåling
Den feste maleverdien vises oppe pa displayet.
Etter avslutning av den andre malingen beregnes flaten automatisk og vises. Sluttresolutatet stared nede pa displayet, de enkelte maleverdiene ovenfor.
Volummåling
Velg volummåling
Mäl deretter bredde, lengde og dybde etter haverandre som ved en lengdemåling. Mellom de tre malingene blir lasersträlene stænde på. Avstanden som skal måles, blinker på displayet for volummåling
Den Forste malverdien vises oppe pa displayet.
Etter at den tredje malingen er avsluttet, beregnes volumet automatisk og vises. Sluttresultatet stared nede pa displayet, de enkelte malverdiene ovenfor.
Indirekte avstandsmåling
Verktøyet har tre mælefunksjoner for indirekte avstandsmåling, og hvør funksjon kan brukes til a mæle forskjellige avstander.
Indirekte avstandsmåling brukes til fastsettelse av avstander som/DDke kan males direkte fordinoe hindrer stralen erfor di det ikke finnes noen malflate som kan brakes som reflektor. Denne malemetoden kan bare brukes i vertikal retning. Ethvert avvik i horizontal retning forer til malefeil.
Merknad: En indirekte avstandsmåling er alltid mer unøyaktig enn en direkte avstandsmåling. Måleceil kan, avhengig av bruken,��e større enn ved en direkte avstandsmåling. For størst mulig malenøyaktigkeit anbefaler vi Å bruke et stativ (tilbehør).
Laserstrålen slås ikke av mellom enkeltmålingene.
a) Indirekte høydemåling (se bilde E)
Sorg for at mAleverktoyet befindner seg i samme hovyde som det nedre malepunktet. Vipp deretter mAleverktoyet rundt referanseplanet, og mal strekningen som for en lengdemåling "1" (vist som en rød linje på displayet).
När den siste malingen er avsluttet, vises resultatet for den ønskede avstanden "X" i resultatlinjen (e). Måleverdiene for avstanden "1" og vinkelen "a" vises i moleverdilinjene (d).
b) Dobbel indirekte hýydemåling (se bilde F)
Måleverktøyet kan malle alle avstandersom ligger imaleverktøyets vertikale plan, indirekte.
Velg dobbel indirekte hoydemåling
Mäl avstandene "1" og "2" i dette rekkefølgen som ved en lengdemåling.
När den siste målingen er avsluttet, vises resultatet for den ønskede avstanden "X" i resultatlinjen (e). Måleverdiene for avstandene "1", "2" og vinkelen "a" vises i moleverdilinjene (d).
Pass på at referanseplanet for malingen (for eksempel den bakre kanten på maleverktøyet) blir værende på nøyaktig samme sted under alle enkeltmalingene i en malèprossess.
c) Indirekte lengdemåling (se bilde G)
Velg indirekte lengdemåling
Sorg for at maleverktoyet befindner seg i samme hovyde som det sokohte malepunktet. Vipp deretter maleverktoyet rundt referanseplanet, og mal avstanden "1" som ved en lengdemåling.
När den siste malingen er avsluttet, vises resultatet for den ønskede avstanden "X" i resultatlinjen (e). Måleverdiene for avstanden "1" og vinkelen "a" vises i moleverdilinjene (d).
Måling av veggareal (se bilde H)
Veggflatemålingen er til beregning av summen av flere enkeltflater med en felles høyde. I det viste eksemplet beregnes det totale arelet av flere vegger som har samme romhøyde H, men forskjellige lenghtder L.
Velg måling av veggareal
214 | Norsk
Mäl romhøyden H som ved en lengdemåling. Mäleverdien vises i den øvre mæleverdilinjen. Laseren blir ikke slätt av.
Mäl deretter lenghten L_1 til den Förste veggen. Arealet beregnes automatisk og vises i resultatlinjen (e). Den siste lengdemålingsverdien vises i den nederste mäleverdilinjen (d). Laseren blir stäende pa.
Ná máler du lenghten L₂ pa dén andre veggen. Enkeltmáleverdien som visés i málevervilinjen (d), legges til lenghten L₁. Summen av de to
lengdene (vises i den midtre maleverdilinjen (d)) multipleres med den lagrede hoyden H. Den totale arealet vises i resultatlinjen (e).
Du kan om ønskelig malle flere lengder L_× som automatisk vil blagt til og multiplisert med høyden H. Forutsetningen for en korrekt arealberegn ing er at den første malte lengden (i dette eksemplet romhøyden H) er identisk for alle delarealene.
Utstikkingsfunksjon (se bilde I)
Utstikkingsfunksjonen mäler en definert lenghte (avstand) gjentatte ganger. Disse lengdene kan overføres til en overflate, for eksempel for a kinne kappe materiale i like Lange stykker erler tilpasse skillevegger i mørtelfrie konstruksjoner. Den minste lengden som kan stille sinn er 0,1 m, maksimumslangden er 50 m.
Merknad: I uststkingsfunksjonen vises avstanden til markeringen på displayet.
Referansen er ikke kanten på måleverktøyet.
Velg utstikkingsfunksjonen
Still inn onsket lengde med knappen (6) [+] aller (3)[-].
Start utstikkingsfunksjonen ved Å trykke på@maleknappen (5)[]og fjern deg langsomt fra startpunktet.
Måleverktøyet veksler automatisk mellom to tilstander.
Det digitale vateret brukes til Å kontrollere om et objekt er vannrett aller loddrett (for eksempel vaskemaskin, kjøleskap osv.).
Helningsmålingen brukes til Å mAle stigninger eller helninger (foreksempel i trapper, gelendre, tilpasning av møbler, plassering av rør osv.).
Som referanseplan for helningsmålingen brukes den venstre sider på måleverktøyet.
Visning av lagrede verdier
Verdien aller sluttresultatet for hv er avsluttet maling lagres automatisk.
Maksimalt 30 verdier (måleverdier eller sluttresultater) kan hentes frem.
Velg minnefunksjonen [
For a slette alt innholdet i minnet trykker du pa knappen (7) [og velger funksjonen
Trykk pa knappen (6) [+]. Det beregnede arealet og symbolet «+» vises.
Trykk pa maleknappen (5) [for a starte en arealmaling til. Beregn arealet som beskrevet avsnittet «Arealmaling» Arealmaling. Nar den andre malingen er avsluttet, vises resultatet av den andre arealmalingen nede pa displayet. For a se sluttresultatet trykker du
For avslutte addisjonen trykker du pa knappen (2) [Func].
Subrahere verdier
For Å subtrahere verdier trykker du på knappen (3) [-]. Den videre fremgangsmåten er som beskrevet under "Addere verdier".
Slette måleverdier
Ved à trykke kort pâ av/pa/tilbake-knappen (8) [kan du slette den sist malte verdien i alle malefunksjonene. Hvis du trykker kort pâ av/pa/tilbake-knappen (8) [jentatte ganger, slettes de malte verdiene i omvendtrekkefolge.
Informasjon omBruk
Måleverktøyet er utstyrt med et radiogrensesnitt. Lokale restriksjoner for bruk av dette, for eksempel om bord på fly eller på sykehus, på overholds.
Generell informasjon
Mottakslinsen (15), laserapningen (16) ma ikke tildekket under måling.
Måleverktøyet pågressive bevegnes i lopet av en måling (med unntak av funksjonene kontinuierlig måling og helningsmåling). Legg derfor måleverktøyet helst på et fast underlag.
Faktorer som påvirker moleområdet
Måleområdet avhenger av lysforholdene og av refleksjonsegenskapene til mälflaten. For at laserstrålen skal vare lettere Å se ved sterkt omgivelsesslys bör du bruke lasersiktebrille (20) (tilbehør) og lasermålaltavle (19) (tilbehør) eller skyggelegge mälflaten.
På grunn av fysiske virkninger kan det ikke utelukkes at det oppstår feilmålinger ved måling på forskjellige overflater. Slike forhold er:
- transparente overflater (for eksempel glass, vann),
- reflekterende overflater (for eksempel polert metall, glass),
- porse overflater (for eksempel isolasjonsmaterialer)
- overflater med struktur (for eksempel grove murpuss, naturstein).
Bruk eventuelt lasermaltavlen (19) (tilbehør) på slike overflater.
Feilmåling er ogsa mulig ved skrå sikting på mälflatene.
Kontroll av noyaktigheten til og kalibrering av helningsmalingen (se bilde M)
Kontroller nøyaktigheten til helningsmålingen jevnlig. Dette gjores på folgende mæte: Legg mæleverktøyet på et bord, og mal helningen. Drei mæleverktøyet 180^ , og mal helningen på nytt. Differansen i verdien som vises, skal maksimalt��e 0,3°.
Ved større avvik ma maleverktoyet kalibreres pa nytt. Velginnstillingene. Folg anvisingene pa displayet.
Etter store temperaturendringer og etter støt anbefaler vi at det utfores en kontroll av maleverktoyets noyaktighet, og eventuelt en kalibrering. Etter en temperaturendring ma maleverktoyet tempereres en stund for de foretas en kalibrering.
Kontrolere noyaktigheten til avstandsmålingen
Følgdenne fremgangsmåten for a kontrollere noyaktigheten til malleverktoyet:
-
Velg en ca. 3 til 10 meter lang uforanderlig molestrekning som du kjenner den noyaktige lengden til (for eksempel bredden på et rom eller en dørapning). Målingen bør utføres ved gunstige forhold, dvs. at molestrekningen bør vare innendørs, og målflaten bør vare glatt og ha gode refleksjonsegenskaper.
-
Mäl strekningen 10 ganger etter hverandre.
Ved gunstige forhold kan de enkelte malingenes avvik fra gjennomsnittsverdien maksimalt vare ± 4 mm pa hele molestrekningen. Register malingene, sik at noyaktigheten kan sammenlignes pa et senere tidspunkt
Arbeide med stativet (tilbehør)
Det er kun nødvendig Å bruke stativ ved større avstander. Sett maleverktoyet med 1/4"-gjenger (14) på kameraplaten til stativet (21) eller et vanlig fotostativ. Skru det fast med festeskruen til hurtigskifteplaten.
Still inn referanseplanet for malinger med stativ i innstillingene (se „Velge referanseplan (se bilde B)“, Side 209).
218|Norsk
Måleverktøyet overvær funksjonen ved hver måling. Hvis det konstateres en feil, viser displayet bare symbolet ved sider av, og mæleverktøyet slr seg av. I dette tilfelle ma mæleverktøyet leveres til
Bosch kundeservice via forhandleren.
Service og vedlikehold
Vedlikehold og rengjøring
Måleverktøyet på bare lagres og Transporteres i oppbevaringsvesken (23) som fulgte med ved levering.
Sorg for at maleverktyet alltid er rent.
Måleverktøyet på不经 senkes ned i vann eller andre æsker.
Törk bort skitt med en myk, faktig klut. Bruk/DD rengjorings-ller Isemidler.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produitet ditt og reservedelene. Du finner også sprengskisser og informasjon om reserveder pa
www.bosch-pt.com
Li-ion-batterier er underlagt bestemmelsene for farlig gods. Batteriene kan Transporteres pa veier avBrukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: Lufttransport erler spedisjon) ma det oppfylles spesielle krav til emballasje og merking. Du ma konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de Åpne kontaktene og pakk batteriet sik at det ikke beveger seg i emballasjen. Ta øgså hensyn til videreførende nasjonale forskritter.
Kassering
Måleverktøy, batterier, tilbehør og emballasje på leveres inn til miljøvennlig gjenvinning.
Måleverktøy og oppladbare batterier / engangsbattery违法犯罪.
som vanlig husholdningsavfall!
Bare for land i EU:
Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller brakte batterier / oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering.
Batterier:
Li-ion:
Les informasjonen i avsnittet Transport (se „Transport“, Side 219).
Suomi
Turvallisuusohjeet
