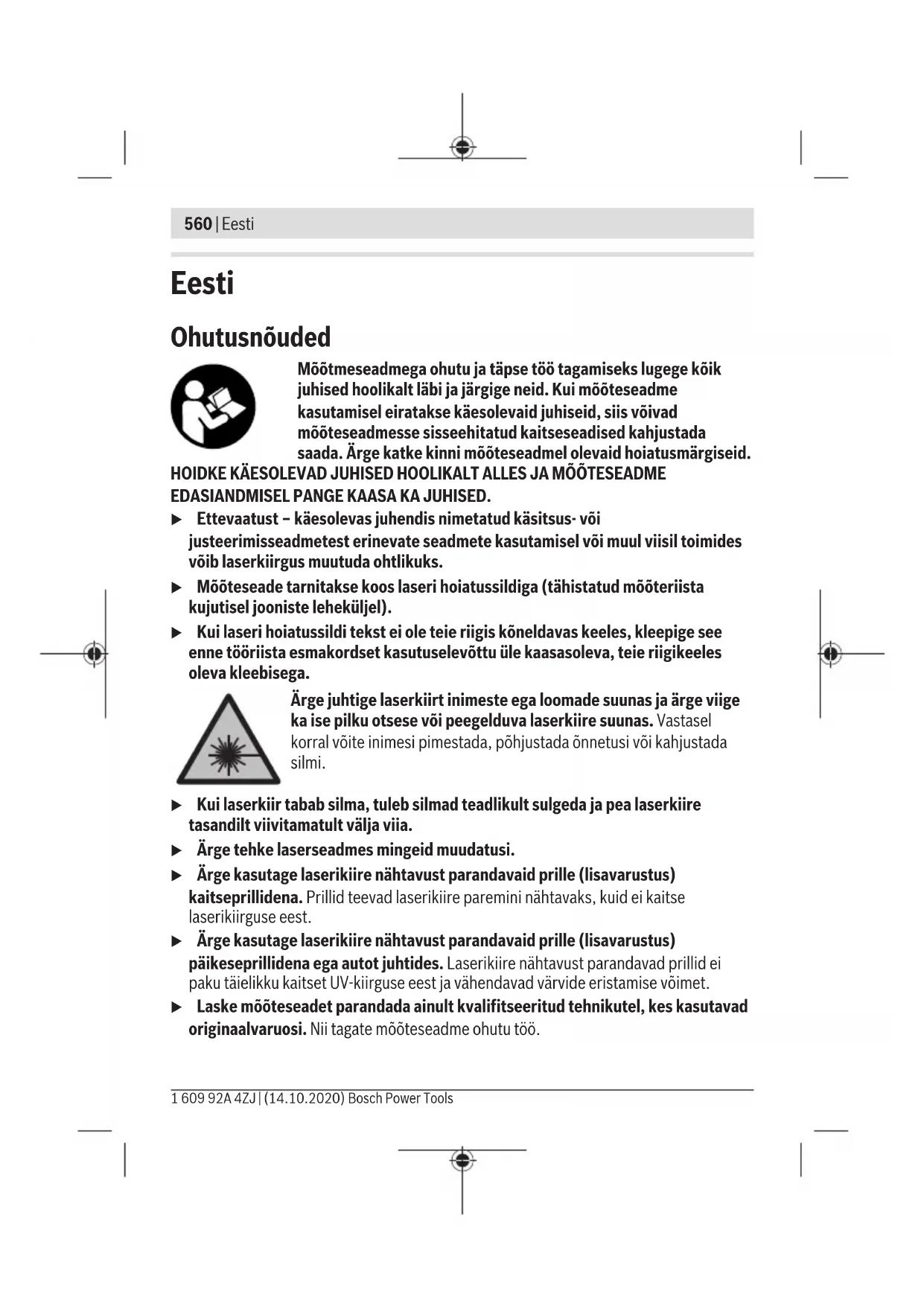

KASUTUSJUHEND GLM 5027 CG Professional BOSCH
Möötmeseadmega ohutu ja täppe till tagamiseks lugege koki juhised hoolikalt labi ja järgige neid. Kui mõöteseadme kasutamisel eiratakse käesolevaid juhiseid, siis voivad mõöteseadmesse sisseehitud kaitseseadised kahjustada saada. Ärge katke kinni mõötesadmel olevaid hoiatusmärgiseid.
HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.
Ettevaatust - käesolevas juhendis nimetakud käsitsus- voi justeerimisseadmetest erinevate seadmete kasutamisel voi muul viisil toimides vob laserkiirgus muutuda ohtlikuks.
Mööteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõöteriista kujutisel jooniste leheküljel).
Kui laseri hoiatussildi tekst ei ole teie riigis koneldavas keees, kleepige see enne tooriista esmakordset kasutuselevottu üle kaasasoleva, teie riigikeees oleva kleebisega.
Arge juhtige laserkiirt inimeste ega loomade suunas ja arge viige ka ise pilku otsese voi peegelduva laserkire suunas. Vastasel korral voite inimesi pimentada, pohjustada onnetusi voi kahjustada silmi.
Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult valja viia.
Arge tehke laserseadmes mingeid muudatusi.
Arge kasutage laserikiire nahtavust paranvaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nahtavaks, kuid ei kaitse laserikiirguse eest.
Arge kasutage laserikiire nahtavust parandavaid prille (lisavarustus) päikeseprillidenega autot juhtides. Laserikiire nahtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad varvide eristamise voimet.
Laske mooteseadet parandada ainult kvalifitseritud tehnikutel,kes kasutavad originaalvaruosi. Nii tagate mooteseadme ohutu too.
Arge laske lastel kasutada lasermooteseadet ilma jarevalveta. Lapsed voivad teisi inimesi voi ennast kogemata pimentada.
Arge tootage mooteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Mooteseadmes voivad tekkida sademed, mille toimel voib tolm voi aur suttida.
Arge avage akut. Esineb luhise oht.
Aku vigastamise ja ebaöige käsitsemise korral voib akust eralduda aure. Aku voib polema suttida voi plahvatada. Ohutage ruumi, halva enesetunde korral poorduge arsti poole. Aurud voivad äritada hingamisteid.
Väärkasutuse voi kahjustatud aku korral vöib suttiv vedelik valja voolata. Vältinge Sellega kokkupuudet. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pörduge ka arsti poole. Valjavoolav akuvedelik vöib pöhjustada naháarritusvi pôletusi.
▶ Teravad esemed, näiteks naelad vöi kruvikeerajad, samuti lögid, porutused jmt voivad akut kahjustada. Akukontaktide vahel vöib tekkida lühis ja áku vöib suttida, suitsema hakata, plahvatada vöi üle kuumeneda.
Kasutusvälisel ajal hoidke akud eemal kirjaklambrites, muntidest, vötmetest, naeltest, kruvidest voi teistest väikestest metallesemetest, mis voivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajäreks voivad olla poletused voi tulekahju.
Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Laadige akusid ainult tootja soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüpi akudele, mututub tuleohtlikuks, kui seda kasutatakse teiste akudega.
Kaitske akut kuumuse, sealhulgas pideva päikeskiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Ettevaust! Kui kasutate moöteseadet Bluetooth®-funktsioniga, voib esineda Häireid teiste seadmete, lennukite ja meditsiiniaparaatide (nt sudamestimulatorid, kuuldeaparaadid) toos. Samuti ei saa täielikult välistada kahjulikku moju vahetus laheduses viibivatele inimstele ja loomadele. Arge kasutage moöteseadet, mille Bluetooth®-funktsion on sisse lülitatud, meditsiiniaparaatide, tanklate, keemiaseadmete laheduses, plahvatusohtlikes voi lohketööde tegemise piirkondades. Arge kasutage moöteseadet, mille
562 | Eesti
Bluetooth®-funktsoon on sisse lulitadud, lennukites. Välttige pikemaajalist kasutamist omakeha vahetus laheduses.
Sönamärk Bluetooth® ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sönamärki/neid kujutismärke litsentsi alusel.
Toote kirjeldus ja kasutusjuhend
Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jatke see kasutusjuhendi lugemise ajaks avatiks.
Nöuetekohane kasutamine
Möötesade on elle nähtud kauguste, pikkuste, kõrguste, vahemaade ja kallete mõötmiseks ning pindalade ja ruumalade arvutamiseks.
Möllerist sobib kasutamiseks sise- ja valistingimustes.
Mōtetulemusi on vōimalik Bluetooth® kaudu üle kanda teistesse seadmetesse.
Kujutud komponendid
Kujutaduk componentete numeratsiooni aluseks on jooniselehekuljel toodud numbrid.
(1) Bluetooth®-i nupp
(2) Funktsiooninupp [Func]
(3) Nupp Minus/vasak [-]
(4) Ekraan
(5) Moötenupp [
(6) Nupp Pluss/parem [+]
(7) Nupp Pohiseaded [ ]
(8) Sisse-valja-tagasi-nupp [B]
(9) Kanderihma aas
(10) Laseri hoiatussilt
(11) Seerianumber
(12) Patareipesa kaane fiksaator
(13) Patareipeskaas
(14) 1/4-tolline statiivikeere
(15) Vastuvotulaaats
(16) Laserikiirguse valjund
(17) Vööklamber
(18) KruviA) vooklambri jaoks
(19) Laseri marklaud
(20) Laserikiire nähtavust parandavad prillid
(21) StatiiA
(22) Kandeling
(23) Kaitsekott
(24) Liitiumionakukomplekt
(25) Liitiumoonakukomplekti fiksaator
(26) USB Type-C® kaabel ^A(B)
(27) USB Type-C® pesa kate
A) Tarnekomplekt ei sisalda koki kasutusjuhendis olevatel joonistel kujutatud voi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute taeliku loetelu leiate meie lisatarvikute katalogogist.
B) USB Type-C® ja USB-C® on USB Implementers Forumi margitāhised.
Näidikuemendid (valik)
(a) Möitmise lahtetasand
(b) Uhenduse olek
Bluetooth® aktiveeritud, ühendust pole loodud
Bluetooth® aktiveeritud, ühendus loodud
| Tootenumber | 3601 K72 U.. | 3601 K72 T.. |
| Kauguse mõötmine | ||
| Mõõtepiirkond 0,05-50 m | A) | 0,05-50 mA) |
| Mõõteulatus (ebasoodsates tingimustes) | 0,05-20 mB) | 0,05-20 mB) |
| Mõõtetäpsus ±1,5 mm | A) | ±1,5 mmA) |
| Mõõtetäpsus (ebasoodsates tingimustes) | ±3,0 mmB) | ±3,0 mmB) |
| Väikseim näiduühik 0,5 mm 0,5 mm | ||
| Kaudne kauguse mõötmine ja libell | ||
| Mõõtepiirkond 0°-360° (4 × 90°) 0°-360° (4 × 90°) | ||
| Kalde mõötmine | ||
| Mõõtepiirkond 0°-360° (4 × 90°) 0°-360° (4 × 90°) | ||
| Mõõtetäpsus (üldjuhul) ±0,2° | C)D) | ±0,2°C)D) |
| Väikseim näiduühik 0,1° 0,1° | ||
| Üldist | ||
| Töotemperatuur -10 °C ... +45 °C | E) | -10 °C ... +45 °CE) |
| Lubatud laadimistemperatuur 0 °C ... +60 °C 0 °C ... +60 °C | ||
| Hoiutemperatuur -20 °C ... +70 °C -20 °C ... +70 °C | ||
| Suhteline öhuniiskus max 90 % | 90 % | |
| Maksimaalne lähtekörgust ületav tökörgus | 2000 m | 2000 m |
| Määrdumisaste vastavalt standardile IEC 61010-1 | 2F) | 2F) |
| Laseri klass | 2 | 2 |
| Laseri tuüp | 515 nm, < 1 mW | 635 nm, < 1 mW |
| Laserikiire Hajumine | < 1,5 mrad (täispöre, 360 kraadi) | < 1,5 mrad (täispöre, 360 kraadi) |
| Automaatne väljalūlitus, kui mõödunud on u | ||
Eesti 565
Digitalne laserkaugusmooitja GLM 50-27 CG GLM 50-27 C
| - Laser 20 s 20 s | ||
| - Mõöteseade (ilma mõötmiseta) | 5 minG) | 5 minG) |
| Kaal EPTA-Procedure 01:2014 järgi | 0,17 kg 0,17 kg | |
| Mõotmed 119 × 53 × 29 mm 119 × 53 × 29 mm | ||
| Kaitseklass IP 65 (kaitstud tolu ja veejoa eest) | IP 65 (kaitstud tolu ja veejoa eest) | |
| Pataeid 2 × 1,5 V LR6 (AA) 2 × 1,5 V LR6 (AA) | ||
| Mõotühiku seade m, ft, in m, ft, in | ||
| Akukomplekt (lisatarvik) Liitiumionaku Liitiumionaku | ||
| Tüüp BA 3.7V 1.0Ah A | BA 3.7V 1.0Ah A | |
| Tootenumber | 1 607 A35 ON8 | 1 607 A35 ON8 |
| USB-laadmisühendus | Type-C® | Type-C® |
| soovituslik USB Type-C® kaabel | 1 600 A01 6A8 | 1 600 A01 6A8 |
| Nimipinge | 3,7 V= | 3,7 V= |
| Mahtuvus | 1,0 Ah | 1,0 Ah |
| Akuelementide arv | 1 | 1 |
| Pistiktoiteplokk | ||
| Väljundpinge | 5,0 V= | 5,0 V= |
| Väljundvool | 500 mA | 500 mA |
| Soovitatav pistiktoiteplokk | 2 609 120 713 (EU) 2 609 120 718 (UK) 1 600 A01 3A0 (ARG) 1 600 A01 3A1 (MEX) 1 600 A01 3A2 (BRL) | 2 609 120 713 (EU) 2 609 120 718 (UK) 1 600 A01 3A0 (ARG) 1 600 A01 3A1 (MEX) 1 600 A01 3A2 (BRL) |
| Andmete ülekandmine | ||
| Bluetooth® | Bluetooth® (4.2 Low Energy)H) | Bluetooth® (4.2 Low Energy)H) |
| Töösagedusriba | 2402–2480 MHz | 2402–2480 MHz |
Digitalne laserkaugusmoojtja GLM 50-27 CG GLM 50-27 C
Max saatevoiimsus 8 mW 8 mW
A) Mōotmisel mōteseadme esiservast, kui sihtpind on suure peegeldusvoimega (nt valgeks varvitud sein), taustavalgustus on nork ja too temperatuur on 25^ . Lisaks tuleb arvestada kaugusest soltuva körvalekaldega ± 0,05mm / m .
B) Mōotmisel mōteseadme esiservast, kui sihtpind on suure peegeldusvoimega (nt valgeks varvitud sein), taustavalgustus on tugev ja toetemperatuur on 25^ . Lisaks tuleb arvestada kaugusest soltuva korvalekaldega ± 0.15mm / m
C) Vastavalt kasutajapoolsele kalibrimisele 0^ ja 90^ juures; arvestada tuleb taiendavat tousuviga ± 0,01^ / kuni 45^ kraadi (max). Kalde mootmisel on lahtetasandiks mooteseadme vasakpoolne kulg.
D) Toetemperatuuril 25^
E) Pidevmöötmise fungtsoonil on max toetemperatuur +40 °C.
F) Esineb ainult mittejuhtiv maardumine, mis voib aga ajutiselt kondensatsiooni tottu juhtivaks mututa.
G) Bluetooth® inaktiveeritud
H) Bluetooth® Low Energy seadmete korral ei pruugi olenevalt budelist ja operatsionisüsteemist ühenduse loomine voimalik olla. Bluetooth®-seadmed peavad toetama GATT-profili. Teie moöteriista ühetahenduslikuks identimiseks kasutatakse tüübisdil olevat seerianumbrit (11)
Bluetooth®-Liides
Andmete ülekandmine teistesse seadmetesse
Mötesede on varustatud Bluetooth®-mooduliga, mis voimaldab raadiotehnika abil andmeid üle kanda teatavatele Bluetooth®-liidesega mobilsetele loppseadmetele (nt nutitelefon, tahvelarvuti).
Teavet Bluetooth®-ühenduseks vajalike süsteemi eelduste kohta leiate Boschi veebilehalt www.bosch-pt.com.
▶ Lisateavet leiate Boschi tootelehelt.
Andmete ülekandmisel Bluetooth®-i kaudu voivad tekkida ajalised nihked mobilse loppseadme ja moöteseadme vahel. See voib olla tingitud seadmetevahelisest kaugusest voi moöteobjektist.
Bluetooth®-liidese aktiveerimine andmete ülekandmiseks mobiilsesse loppseadmesse
Veenduge, et Bluetooth®-liides oleks teie mobilses loppseadmes aktiveeritud. Bluetooth®-menüu avamiseks vajutage nuppu (1) ja seejärel Bluetooth®-liidese aktiveerimiseks uuesti nuppu (1) (vöi nuppu (6) [+]'. Kui leitakse mitu aktiivset mõõteseadet, valige seerianumbri järgi valja sobiv mõõteseade. Seerianumbri (11)
leiate moöteseadme tübisildilt. Ühendamisolekut ja aktiivset ühendust (b) näidatakte moöteseadme olekurel (h).
Funktsionivaliku laiendamiseks võib kasutada Boschi rakendusi. Selle saab olenevalt loppseadmest alla laadida asjakohastest rakendustepoodidest.
Bluetooth®-liidese inaktiveerimine
Bluetooth®-menüü avamiseks vajutage nuppu (1) ja seejärel Bluetooth®-liidese aktiveerimiseks uuesti nuppu (1) (voi nuppu (3) [-]).
Paigaldamine
Patareide paigaldamine/vehetamine
Möteseadmes on soovitatav kasutada leelis-mangaan-patareisid voi nikkelmetallhudriidakusid (eelöige madalatel toetemperatuuridel).
1,2 V akudega ei pruugi moötmiste arv olla sama suur kui 1,5 V patareidega.
Patareipesa kaane (13) avamiseks vajutage fiksaatorit (12) ja vötke patareipesa kaas ara. Pange sisse patareid voi akud. Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust.
Patareide voi akude madala laetuse taseme korral kuvatakse ekraanil kusimus patarei saastureziimi aktiveerimise kohta. Aktiveeritud saastureziimi korral pikeneb patarei tooaeg ning ekraanil ilmub patareisumboli umber kollane raam(vaadake „Menüu „Seaded" (vt jn C)“, Lehekülg 569).
Kui tuhi patareisumbol kuvatakse ekraanil esimest korda, on voimalik teha veel väike arv moötmisi. Kui patareisumbol on tuhi ja vilgub punaselt, ei ole moötmine enam voimalik. Vahetage pataeid voi akud.
Vahetage alati valja koik patareid voi akud korraga. Kasutage ainult uhe tootja ja uhesuguse mahtuvusega patareisid voi akusid.
Kui te moöteseadet pikemat aega ei kasuta, vötke patareid voi akud välja.
Patareid ja akud voivad pikemal seismisel korrodeeruda ja iseeneslikult tuhjeneda.
Liitiumoonakukomplekti (lisatarvik) paigaldamine/vehetamine
Asetage liitiumoonakukomplekt (24) kohale (vt jn A).
Liitiumoonakukomplekti (24) eemaldamiseks vajutage fiksaatorit (25) ja vötke akukomplekt välja.
Kasutamine
Liitiumionakukomplekti (lisatarvik) laadimine
Suunis. Aku on tarnimisel osaliselt laetud. Et tagada aku taismahtuvust, laadige aku enne seadme esmakordset kasutamist täesti tais.
USB-liitmik USB-kaabli (26) ühendamiseks ning laadimise kontrolltuli asuvad liitiumionakukomplektil (24) (lisatarvik) USB-pesa (27) all. Avage USB-pesa (27) kate ja ühendage USB-kaabel (26).
Laadimise ajal vöib näidikul olev patareinäit erineda liitiumionakukomplekti (24) tegelikust laadimisolekust. Kui liitiumionakukomplekt (24) on täis laetud, suttib roheline laadimise kontrolltuli.
Laadimise ajal poleb kollane laadimise kontrolltuli. Punane laadimise kontrolltuli naitab, et laadimispinge voi laadmisvool ei ole sobiv.
Kasutuselevött
Arge jatke sisselulitatud mooteseadet jarelevalteta ja lulitage mooteseade parrast kasutamist valja. Laserkirv oib teisi inimesi pimentada.
Kaitske mooteriista niiskuse ja otsepe päikeskiirguse eest.
Arge jatke mooteriista aarmuslike temperaturide ja temperatuurikoikumiste katte. Arge jatke seda nt pikemaks ajaks autosse. Suarte temperatuurikoikumiste korral laske mooteriistal enne kasutuselevotmist esmalt keskkonnatemperatuuriga kohaneda. Aarmuslike temperaturide voit temperatuurikoikumiste korral voib mooteriista tapsus vaheneda.
Vältrige tugevaid löoke ja moöteseadme kukkumist. Moöteriista tugevate valiste mōjutuste järel peate alati enne edasitöötamist tegema tapsusekontrolli (vaadake „Kalde moötmise tapsuse kontrollimine ja kalibrimine (vt jn M)“, Lehekülg 576) ja (vaadake „Kauguse moötmise tapsuse kontrollimine“, Lehekülg 577).
Möötesade on varustatud raadioliidesega. Järgida tuleb kohalikke toöpiiranguid, nt lennukites või haiglates.
Sisse-/valjalulitamine
- Mõöteseadme ja laseri sisselulitamiseks vajutage korraks mõötenuppu (5) [▲].
- Mööteseadme ilma laserita sisselulitamiseks vajutage lühidalt sisse-välja-tagasi-nuppu (8) [ ]
Arge suunake laserkiirt inimestele ja loomadele ning arge vaadake ise laserkiirt ka suure vahemaa tagant.
Möteseadme esimesel sisselülitamisel palutakse teil märata om eelistatud ekraanikeel.
Möteseadme väljalilitamiseks hoidke sisse-välja-tagasi-nuppu (8) [3] all.
Mötesadme valjulitamisel jävad mälus olevad vaartused ja seadme seaded alles.
Möitmistoiming
Pärast esimest sisselulitamist on mõteseade pikkuse mõotmise reziimil. Iga järgmise sisselulitamise järel on mõteriist viimati kasutadu mõotereziimis. Moneks muiks mõotefunktsioniks vajutage nuppu (2) [Func]. Valige soovitud mõotefunktsionn nupuga (6) [+] voi (3) [-] (vaadake „Mõotefunktsionid“, Lehekülg 570)Aktiveerige mõotefunktsionn nupuga (2) [Func] voi mõotenupuga (5) [▲].
Möitmise lahtetasandi jaoks on olemas kolm seadistust (vaadake „Lähtetasandi valimine (vt jn B)“, Lehekülg 569).
Asetage moöteseade moötmise soovitud alguspunktti (nt vastu seina).
Markus Kui moöteseade on sisse-valja-tagasi-nupuga (8) [♂] sisse lülitatud, vajutage laseri sisselülitamiseks korraks moötenuppu (5) [♀]
Möötmise käivitamiseks vajutage korraks moötenuppu (5) [Seejärel lulitub laserikiir valja. Uueks moötmiseks korrake seda toimingut.
Arge suunake laserkiirt inimestele ja loomadele ning arge vaadake ise laserkiirt ka suure vahemaa tagant.
Markus. Möötevaärtus kuvatakse tavaliselt 0,5 s jooksul, koige hiljem umbes 4 s pärast. Möötmise kestus söltub vahemaast, valgusoludest ja sihtpinna peegeldusomadustest. Pärast möötmise lopetamist lülitub laserikiir automaatsett valja.
Möitmiseks võite valida ühe kolmest erinevast lahtetasandist:
-
mōteseadme tagaserv (nt seinale toetamisel),
-
mōotmeseadme esiserv (nt lauservalt mōotmisel),
-
keerme (14) keskpunkt (nt statiiviga mõötmisel)
Lähtetasandi valimiseks vajutage nuppu (7) []. Seejärel valige moötenupuga (5) [▲] vōi nupuga (2) [Func] seadistus „Lähtetasand". Seejärel valige soovitud lahtetasand nupuga (6) [+] vōi (3) [-]. Pārast moöteseadme iga sisselulitamist on eelseadistatud viimati valitud lahtetasand.
Menüü „Seaded“ (vt jn C)
Liikumiseks menüisse „Seaded" (j) vajutage nppu (7) [
570|Eesti
Valige nupuga (6) [+] voi (3) [-] soovitud seade ja kinnitage see mootenupuga (5) ▲voinupuga (2) [Func].
Valige nupuga (6) [+] voi (3) [-] soovitud seade ja kinnitage see mootenupuga (5) ▲voinupuga (2) [Func].
Lahkumiseks menuust,Seaded" vajutage korraks sisse-valja-tagasi-nuppu (8) [ ]
Valikus on järgmised seaded:
-Heli sisse-/valjalulitamine
Vibratsiooni sisse-/valjalulitamine: Laks luhikest vibratsiooni annavad marku edukast mõötmistes; üks pikk vibratsion annab marku vigasest mõötmistes.
-Ekraanivalgustus
- Patareisäästurežiim: ksselulitatud saästurežiimis inaktiveeritakse heli ja vibratsoon ning vahendatakse ekraani heledust. Seeläbi pikeneb aku tööiga.
- Mōtūhiku vahetamine ft/m
- Keele seadistamine
- PRO360: vajalik on esmakordne aktiveerimine. Andmeid saab üle kanda vaid vastava rakenduse voi arvutiprogrammiga. Pärast patarei vahetamist tuleb moötesade üks kord sisse lulitada, et PRO360 uesti kävitada. PRO360 saab igal ajal uesti inaktiveerida. Lisateavet PRO360 kohta leiate Aadressilt www.pro360.com.
- Seadme info i
Tehaseseaded
Möötefunktsionid
Abifunktsion (vt joonis D)
Möötefunktsiooni valimiseks vajutage nuppu (2) [Func]. Valige soovitud Möötefunktsioon nupuga (6) [+] voi (3) [-].
Abifunktsiooni käivitamiseks vajutage nuppu (7) [Abifunktsioon naitab valitud moötefunktsiooni tâpsemat protseduuri.
Pikkuse moötmine
Valige pikkuse mootmine
Laserikiire sisselulitamiseks vajutage korraks moötenuppu (5) [ ]
Möötmiseks vajutage korraks mõotenuppu (5) [Mõötevärtus kuvatakse ekraani allosas.
Igal jargneval mootmisel korrake ülaltoodud samme. Viimane mootevaartus on ekraanil koige all, eelviimane mootevaartus selle kohl jne.
Pidevmöötmine
Pidevmöotmisel vōib mōteseadet sihtobjekti suhtes liigutada, kusjuures mōtěvaartust ajakohastatakse umbes iga 0,5 s järel. Voite liikuda nt seinast soovitud kaugusele, hetkekauguse nait on pidevalt ekraanil.
Valige pidevmootmine Valige uks jargmistest funktsionidest:
- min/max: ekraanil kuvatakse pidevalt väikseimat ja suurimat mõöteväärust (vt jn J).
- suured numbrid: mõötevaärtust kuvatakse parema loetavuse huvides suurendatult (vt jn K).
- mōodulint: kaugust kuvatakse visuaalselt nagu mōodulindil (vt jn L). Markus Mōodulindi funktsioonis kuvatakse kaugust ekraanil oleva margiseni. Lähtepunkt ei ole moöteseadme serv.
Laserikiire sisselulitamiseks vajutage korraks mootenuppu (5) [ ] Liigutage mooteseadet seni, kuni ekraani allosas kuvatakse soovitud kaugus.
Luhike vajutus mootenupul (5) [katkestab pidevmootmise. Ekraani allosas naidatakse hetkelist mootevaartust. Uus vajutus mootenupul (5) [kaivitab pidevmootmise uesti. Pidevmootmine lulitub 4 minutiparast automaatsetl valja.
Pindala moötmine
Valige pindala mōōtmine.
Seejärel moötke üksteise järel ara laius ja pikkus nagu pikkuse mōotmisel. Mølema mōotmise vahel jäab laserikiir sisselulitatuks. Möodetav lök pindala mōotmise naidikul vilgub.
Esimest moötevaartust naidatakse ekraani üaosas.
Pärast teist moötmist arvutatakse ja kuvatakse pindala automaatelt.
Löpptulemus on ekraani allosas, üksik-möötevaartused selle kohl.
572 | Eesti
Ruumala moötmine
Valige ruumala moötmine
Seejärel möötke üksteise järel ara laius, pikkus ja sugavus nagu pikkuse möötmisel. Kolme möötmise vahel jaab laserikiir sisselulitatuks. Möödetav loik ruumala möötmise naidul vilgub
Esimest mootevaartust naidatakse ekraani ulaosas.
Pärast kolmandat mõotmist arvutatakse ja kuvatakse ruumala automaatelt. Löpptulemus on ekraani allosas, üksik-mõötevärtused selle kohl.
Kaudne kauguse moötmine
Kaudseks kauguse moötmiseks saab kasutada kolme moötefunktsiooni, millega saab moöta erinevaid lõikusid.
Kaudset kauguse moötmist kasutatakse kauguste märamiseks, mida ei saa moöta otse, kuna laserikiire teel on takistus voi puudub peegeldav sihtpind. Seda moötemeetodit saab kasutada vaid vertikaalsuunas. Iga körvalekalle horisontaalsuunas pöhjustab moötevea.
Suunis: Kaudne kauguse moötmine on alati ebatäpsem kui otsene kauguse moötmine. Möötevead voivad rakendusest tingitult olla suuremad kui otsese kaugusmoötmise korral. Möötetäpsuse parandamiseks soovitame kasutada statiivi (lisavarustus).
Uksikmõotmiste vahel jaab laserikiir sisselulitatuks.
a) Kaudne korguse moötmine (vt jn E)
Valige kaudne korguse mootmine
Veenduge, et moöteseade on alumise moötepunktiga samal korgusel. Seejärel keerake moöteseadet ümber lahtetasandi ja moötke nii nagu pikkuse moötmisel ára lōik,1" (ekraanil kujutatud punase joonena).
Pärast mõotmise lõppemist kuvatakse tulemus otsitud lõigu „X“ jaoks tulemuste real (e). Lõigu „1“ ja nurga „a“ mõötevärtused on mõotetulemuste ridadel (d).
b) Kahekordne kaudne korguse mootmine (vt jn F)
Mööteseade saab kaudsele moöta kõiki mööteseadme vertikaaltasandil asuvdloikusid.
Valige kahekordne kaudne korguse mootmine
1 609 92A 4ZJ| (14.10.2020) Bosch Power Tools
Mööttke nii nagu pikkuse mõötmisel lõigud ,1" ja ,2" (selles järjekorras).
Pärast mõötmise lõppemist kuvatakse tulemus otsitud loigu „X“ jaoks tulemuste real (e). Lõikude „1“ ja „2“ ning nurga „a“
mõõtevaärtused on mõõtevaärtuse ridadel (d).
Jälgige, et mōotmise lahtetasand (nt mōteseadme tagaserv) jaaks uhe mōotmistoimingu kōigi üksikmōotmiste ajal tapselt samasse kohta.
c) Kaudne pikkuse mootmine (vt jn G)
Valige kaudne pikkuse mootmine
Veenduge, et mōteseade on otsitud mōtepunktiga samal korgusel. Seejärel keerake mōteseadet ümber lahtetasandi ja mōtke nii nagu pikkuse mōtmisel āra lòik „1".
Pärast mõötmise lõppemist kuvatakse tulemus otsitud lõigu „X“ jaoks tulemuste real (e). Lõigu „1“ ja nurga „α“ mõõteväärtused on mõõteväärtuse ridadel (d).
Seina pindala moötmine (vt jn H)
Seinapindala moötmisega tehakse kindlaks mitme sama körgusega ala kogupindala. Joonisel toodud naites tuleb kindlaks teha mitme seina kogupindala, mille körgus H on sama, kuid pikkus L erinev.
Valige seina pindala mootmine
Möötke arä ruumi körgus H, nagu pikkuse moötmise korral. Möötetulemus ilmub ülemisele moötetulemuste reale. Laser jaab sisselülitatuks.
Seejärel möötke āra esimese seine pikkus L. Pindala arvutatakse valja automaatelt ja seda kuvatakse tulemuste real (e). Viimane pikkuse möötmise tulemus on alumisel möötetulemuste real (d). Laser jaab sisselulitatuks.
Nüd mõötke āra teise sheina pikkus L. Mõotetulemuste real (d) kuvatav üksikmõötmise tulemus liidetakse pikkusega L. Mølema
pikkuse summa (mida kuvatakse keskmisel mootetulemuste real (d)) korrutataksalvestatud korgusega H. Kogupindala vaartust kuvatakse tulemuste real (e).
Vöite moëta kuipalju tahes teisi pikkusi L_× , mis automaatelt liidetakse ja kõrgusega H korrutatakse. Pindala korrektse arvutamise eeldus on, et esimene moodetud pikkus (naites ruumi kõrgus H) on kõikide osapindalade puhul identne.
574 | Eesti
Märgistamisfunktsoon (vt jn l)
Märgistamisfunktsiooniga moödetakse korduvalt teatatvat kindlaksmääratud pikkust (vahemaad). Neid pikkusi saab pinnale üle kanda, et voimalik oleks näiteks lögata materjali ühepikkusteks tükkideks vöi valmistada seinakarkasse kipsseinte ehitamiseks. Seatav miinimumpikkus on 0,1 m, maksimumpikkus 50 m.
Suunis. Margistamisfunktsioonis kuvatakse kaugust ekraanil oleva margiseni. Lähtepunkt ei ole moöteseadme serv.
Valige margistamisfunktsion
Reguleerige soovitud pikkus valja nupuga (6) [+] voi nupuga (3) [-].
Märgistamisfunktsiooni käivitamiseks vajutage moötenupule (5) [ja eemalduge aeglaselt käivituspunktist.
Mööteseade mõodab vahemaad käivituspunktini järjepidevalt. Seejuures kuvatakse kindlaksmääratud pikkust ja hetke mõotetulemust. Alumine/ülemine nool naitab vahimat vahemaad järgmisest/viimasest margistusest.
Vasakpoolne tegur naitatab, mitu korda on kindlaksmaaratud pikkus juba moodetud. Roheline mootevaartus naitatab kindla pikkuse saavutamist ning seda saab kasutada margistamiseks.
Sinine mõötevaärtus naitab tegelikku vaartust, kui låhtevaärtus on valjaspool ekraani.
Kalde moötmine / digitaalne vesilood
Valige kalde mootmine / digitaalne vesilood
Mötesade lulitub automaatsett ühest olekust teise.
Digitaalne vesilood on ette nahtud objekti (nt pesumasin, külmkapp jne) horisontaalse voi vertikaalse joondamise kontrolliks.
Kui kalle ületab 3^ , suttib ekraanil olev kuulike punaselt.
Kalde moötmist kasutatakse tousu voi kalde moötmiseks (nt treppidel voi käsipuudel, möbli sobitamisel, torude paigaldamisel jne).
Kalde moötmisel on lahtetasandiks moöteseadme vasakpoolne külg.
Mäluandmete nait
Iga lopetatud moötmise vaartus ja lopptulemus salvestatakse automaatsetl.
Vaadatavad on kõige rohkem 30 tulemust (möötetulemused või lopptulemused).
Valige salvestusfunktsion [
Ekraani üaosas kuvatakse maluvaertuse number, selle all
juurdekuuluv maluvaertus ja vasakul mootefunktsoon.
Salvestatud vaertuste edasisuunas lehitsemiseks vajutage nuppu (6)
[+]..
Salvestatud vaartuste tagasisuunas lehitsemiseks vajutage nppu (3)
[-].
Vanim vaartus on malus kohl 1, uusim vaartus kohl 30 (30 saadaoleva maluvaartuse korral). Jargmise vaartuse salvestamisel kustub malust vanim vaartus.
Mälu kustutamine
Uksiku salvestatud vaartuse kustutamiseks valige see jaotisest(vaadake „Maluandmetenait“, Lehekulg 575). Kustutamiseks vajutage koigepealt sisse-valja-tagasi-nuppu (8)
[ja kinnitage seejarel nupuga (2) [Func].
Kogu malukustamiseks vajutage nppu (7) [a valige funktsion . Sejarel
vajutage nuppu (6) [+] ja kinnitage nupuga (2) [Func].
Värtuste liitmine/lahutamine
Möötevaartusi ja lopptulemus saab liita voi lahutada.
Värtuste liitmine
Järgnev näde kirjeldab pindalade liitmist.
Maarake pindala vastavalt liogue „Pindala mootmine" Pindala mootmine.
Vajutage nuppu (6) [+] . Kuvatakse arvutatud pindala ja symbolism+.
Järgmise pindalamöötmise käivitamiseks vajutage moötenuppu (5)
[Maotke pindala, nagu on kirjeldatud Iogus, Pindala mootmine
Pindala mootmine. Niipea kui teine mootmine on lopetatud,
kuvatakse ekraani alumises servas teise pindala mōtmise tulemus.
Markus. Pikkuse moötmise korral kuvatakse lopptulemus kohe.
Liitmisest valjumiseks vajutage nppu (2) [Func].
Värtuste lahutamine
Värtuste lahutamiseks vajutage nuppu (3) [-]. Edasi toimige analoogsett „Värtuste liitmisele".
576|Eesti
Möötevärtuste kustutamine
Sisse-välja-tagasi-nupu (8) [fluhivajutusega saate kustutada köigis
moötefunktsionides viimati saadud moötevaartuse. Sisse-välja-tagasi-nupu (8) [metmekordse luhivajutusega kustutatakse moötevaartused vastupidises järjekorras.
Tööjuhised
Möötesade on varustatud raadioliidesega. Järgida tuleb kohalikke toöpiiranguid, nt lennukites või haiglates.
Uldised sunised
Vastuvotulaatse (15) ja laserikiirguse valjundit (16) ei tohi moitmise ajaks kinni katta.
Mööteseadet ei tohi möömise ajal liigutada (valja arvatud pidevmöötmise ja kalde möötmise reziimid). Seepärast asetage mööteseade voimaluse korral stabilsele tugi- voi aluspinnale.
Mõtepiirkonda mõjutavad tegurid
Möötepiirkond oleneb valgusoludest ja sihtpinna peegeldusomadustest. Et laserikiir oleks tugeva võrvalguse korral paremini nähtav, kasutage laserkiire nähtavust parandavaid prille (20) (lisavarustus) ja laseri marklauda (19) (lisavarustus) või varjutage sihtpind.
Möötetulemust mōjutavad tegurid
Füusikaliste tegurite tóttu ei saa välistada, et erinevate pindade korral ei esinemöötevigu. Selliste pindade hulka kuuluvad:
-labipaistvad pinnad (nt klaas, vesi),
- peegeldavad pinnad (nt poleeritud metall, klaas),
- poorsed pinnad (nt isoleermaterjalid),
- tekstuursed pinnad (nt kare krohv, looduskivi).
Neil pindadel tuleb vajaduse korral kasutada laseri marklauda (19) (lisavarustus).
Möötevead vöivad esineda ka nurga all valjaviseeritud sihtpindade korral.
Samuti voivad mootetulemust mojutada erineva temperatuuriga ohukihid voi kaudsalt vastu voetud peegeldused.
Kalde moötmise tapsuse kontrollimine ja kalibrimine (vt jn M)
Kontrollige regulaarselt kalde moötmise tapsust. See toimub poöramismeetodiga.
Asetage moöteseade lauale ja moötke kalle. Keerake moöteseadet 180^ vörra ja moötke kalle uesti. Näidatud vaartused tohivad erineda max 0,3^ vörra.
Suuremate körvalekallete korral tuleb moöteseade uuesti kalibreerida. Valige selleks seadetes Järgige ekraanil olevaid juhiseid.
Pärast suuri temperatuuriköikumisi ja lõke soovitame kontrollida moöteseadme tãpsust ja seadet vajaduse korral kalibrida. Pärast temperatuurimuutust tuleb enne kalibrmistlasta moöteseadmel keskkonnatemperatuuriga ühtlustuda.
Kauguse moötmise tãpsuse kontrollimine
Möteseadme tapsust saate kontrollida järgmiselt.
- Valige umbes 3 kuni 10 m pikkune moötelöik, mille pikkus on teile täpselt teada ja muutumatu (nt ruumi laius, ukseava). Möötmine tuleb teha soodsates tingimustes, st moötelöik peab olema siseruumis ning moötmise sihtpind peab olema sile ja*hasti peegelduv.
- Mõötkelöik āra järjest 10 korda.
Uksikmõötmiste körvalekalle keskvärtusest tohib soodsatel tingimustel kogu mõotelügu pikkusel olla maksimaalselt ±4 mm. Protokollige mõotmised, et tapsust oleks voimalik hiljem vorrelda
Tööttamine statiiviga (lisavarustus)
Statiivi kasutamine on vajalik eelkoige suurremate kauguste korral. Asetage mooteseade 1/4 -tollise keermega (14) statiivi (21) voi standardse fotostatiivi vahetatavale alusele.
Kinnitage see kiirvahetusplaadi lukustuskruviga.
Valige seadetes statiiviga tehtavate moötmiste lahtetasand (vaadake „Lähtetasandi valimine (vt jn B)“, Lehekülg 569).
Vööklamber (lisatarvik) (vt jn N)
Vööklambriga (17) saate mõöteseadme mugavlt võe riputada.
Vateade
Kui moötmist ei saa korrektsalt teostada, kuvatakse ekraanil veateade „Error". Käivitage moötmine uesti.
Mööteseade teostab iga möötmise ajal järevalvet korrektse tooüle. Defekti tuvastamise korral kuvatakse ekraanil veel vaid korvaltoodud symbolism ja mööteseade lulitub valja. Sellisel juhul toimetage
mõteseade om edasimüju kaudu Boschi klienditeenindusse.
Hooldus ja korrashoid
Hooldus ja puhastamine
Hoiustage ja transportige moöteseadet ainult kaasolevas kaitsekotis (23).
Eemaldage maardumised niiske, pehme riidelapiga puhkides. Arge kasutage puhasusvahendeid ega lahusteid.
Puhastage vastuvotuläatse (15) vahemalt samasuguse hoolikusega nagu prille voi Fotoaparaadi laatse.
Saatke moötesade remonti kaitseketis (23).
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hooldusing varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on kusimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitiööristade remont ja hooldus
Parnmnt. 549
76401 Saue vald, Laagri
Tel.: 6549568
Faks: 679 1129
Muud teeninduse Aadressid leiate jaotisest:
Liitiumion-akudele kehtivad ohtlike jaatmete kaitlemise eeskirjad. Akude puhul on lubatud kasutajapoolne piiranguteta maanteeedu.
Kolmandate isikute teostatava veo korral (nt ñhuvedu voi ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinoudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka voimalikke täiendavaid siseriiklikne nõudeid.
Jäätmekäitlus
Mööteseadmed, akud/patareid, lisavarustus ja pakendid tuleb suunata keskkonnasäastlikult taaskasutasse.
1609 92A 4ZJ|(14.10.2020) Bosch Power Tools
Arge visake moöteseadmeid ja akusid/patareisid olmejätmete hulka!
Uksnes ELi liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroinikaseadmete jaatmete kohta ja direktiivile 2006/66/EU tuleb defektsed voi kasutusressursi ammendanud akud/ patareid eraldi kokku koguda ja suunata keskkonnasaastlikult taaskasutusse.
Akud/patareid:
Li-Ion:
Järgige punktis Transport esitatud juhiseid. (vaadake „Transport“, Lehekülg 578).
Latviešu
Drošibas noteikumi
