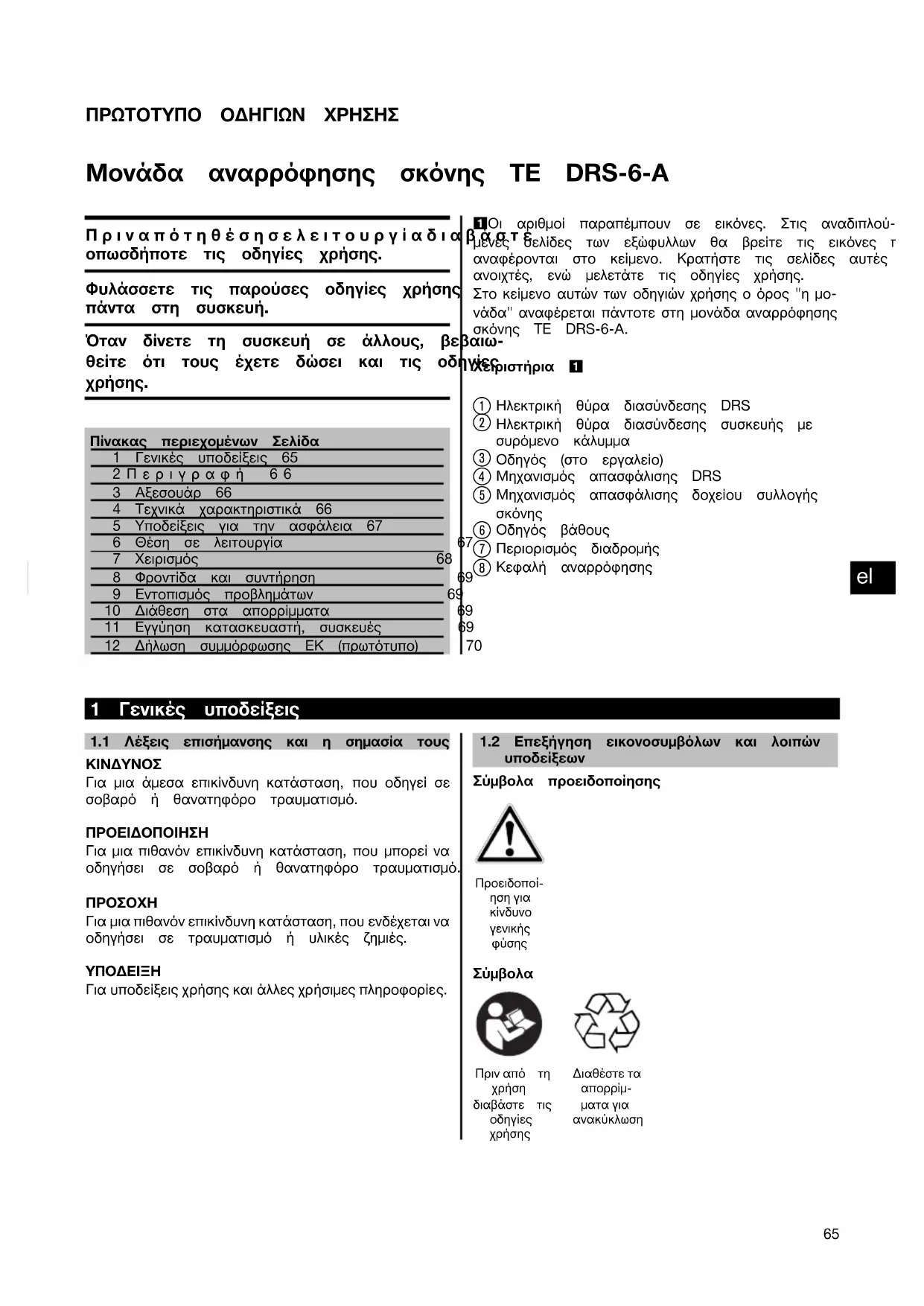

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TE DRS6A HILTI

Μονάδα αναρρόφησης σκόνης ΤΕ DRS-6-A

Πριναπότηθέσησελειτουργίαδια οπωσδήποτε τις οδηγίες χρήσης.

Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στη συσκευή.

Όταν δίνετε τη συσκευή σε άλλους, βε θείτε ότι τους έχετε δώσει και τις οδι χρήσης.

Πίνακας περιεχομένων Σελίδα

1	Γενικές υποδείξεις 65
2	Π εριγρ αφή 66
3	Αξεσουάρ 66
4	Τεχνικά χαρακτηριστικά 66
5	Υποδείξεις για την ασφάλεια 67
6	Θέση σε λειτουργία
7	Χειρισμός 68
8	Φροντίδα και συντήρηση
9	Εντοπισμός προβλημάτων
10	Διάθεση στα απορρίμματα
11	Εγγύηση κατασκευαστή, συσκευές
12	Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο)

1 Oi αριθμοί παραπέμπουν σε εικόνες. Στις αναδίπλου- βαστέ δελίδες των εξώφυλλων θα βρείτε τις εικόνες τ αναφέρονται στο κείμενο. Κρατήστε τις σελίδες αυτές ανοιχτές, ενώ μελετάτε τις οδηγίες χρήσης. Στο κείμενο αυτών των οδηγιών χρήσης ο όρος "η μο- νάδα" αναφέρεται πάντοτε στη μονάδα αναρρόφησης σκόνης TE DRS-6-A. ααιω-

Χέξριστήρια 1

① Ηλεκτρική θύρα διασύνδεσης DRS
② Ηλεκτρική θύρα διασύνδεσης συσκευής με συρόμενο κάλυμμα
③ Οδηγός (στο εργαλείο)
④ Μηχανισμός απασφάλισης DRS
⑤ Μηχανισμός απασφάλισης δοχείου συλλογής σκόνης
⑥ Οδηγός βάθους
⑦ Περιορισμός διαδρομής
⑧ Κεφαλή αναρρόφησης

el

1 Γενικές υποδείξεις

1.1 Λέξεις επισήμανσης και η σημασία τους

ΚΙΝΔΥΝΟΣ

Για μια ἀμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για μια πίθανόν επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΣΟΧΗ

Για μια πίθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές.

ΥΠΟΔΕΙΞΗ

Για υποδείξεις χρήσης και άλλες χρήσιμες πληροφορίες.

1.2 Επεξήγηση εικονοσυμβόλων και λοιπών υποδείξεων

Σύμβολα προειδοποίησης

Προειδοποί- ηση για κίνδυνο γενικής φύσης

Σύμβολα

Πριν από τη Διαθέστε τα χρήση απορρίμ- διαβάστε τις ματα για οδηγίες ανακύκλωση χρήσης

Σημείο αναγραφής στοιχείων αναγνώρισης στη νάδα

Η περιγραφή τύπου αναγράφεται επάνω στη μονάδα. Αναφέρετε πάντα αυτά τα στοιχεία όταν απευθύνεστε στην αντιπροσωπεία μας ή στο σέρβις.

μοτύπος:

Αρ. σειράς:

2 Περιγραφή

2.1 Κατάλληλη χρήση

Η μονάδα αναρρόφησης σκόνης ΤΕ DRS-6-Α χρη ποιείται ως αξεσουάρ για το δράπανο ΤΕ 6-Α36 Hilti.

Η μονά δαμπορείναστερεωθείγρήγορακ εργαλείο, δηλ. στο δράπανο που χρησιμοποιείτε.

Η μονάδα αναρρόφησης σκόνης δεν είναι κατάλ περιστροφική διάτρηση σε μέταλλα και ξύλα.

Λάβετε υπόψη σας τις εθνικές διατάξεις όσον την κατεργασία επιβλαβών για την υγεία υλικών αμίαντο).

Η μονάδα προορίζεται για επαγγελματίες χρήστεφ χειρισμός, η συντήρηση και η επισκευή της μον τρέπεται μόνο από εξουσιοδοτημένο, ενημερωμένο

σωπικό. Το προσωπικό αυτό πρέπει να έχει ενημερωθε ειδικά για τους κινδύνους που ενδέχεται να παρουσια σίο: στομν.

Από τη μονάδα και το εργαλείο ενδέχεται να προκλη κίνδυνοι, ότοχν ο χειρισμός τους γίνεται με ακατάλληλε τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν ; αυμοποιρύνται με κατάλληλο τρόπο.

Η συσκευή μπορεί να χρησιμοποιηθεί σε: εργοτάξια, σ νεργεία, για εργασίες αναπαλαίωσης, μετατροπής και φαρα νεσς κατασκευής.

Δέν επιτρέπονται οι παραποιήσεις ή οι μετατροπές στ μογάδα.

Γα την αποφυγή τραυματισμών, χρησιμοποιείτε τη μο- δας επι- μόνο σε συνδυασμό με το δράπανο ΤΕ 6-Α36 Ηίτι.

3Αξεσουάρ

Ονομασία

Δοχείο συλλογής σκόνης με φίλτρο

Φίλτρο

Καπάκι προστασίας για δοχείο συλλογής σκόνης

Κεφαλή αναρρόφησης

4 Τεχνικά χαρακτηριστικά

Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων!

Μονάδα	TE DRS-6-A
Κατανάλωση ονομαστικής ισχύος	60 W
Ισχύς αναρρόφησης	250 l/min
Βάρος	1,0 kg

Άλλες πληροφορίες για το εργαλείο

Διαδρομή λειτουργίας	Μεγ. 96 mm
Δυνατότητα χρήσης τρυπανιών κρουστικής διάτρησδζ.16 mmTE-C (∅)
Χωρητικότητα δοχείου συλλογής σκόνης 200 για HPS-1 5 mm: Οπή διάτρησης ∅ 5 mm x 30 mm37 για HSA M10: Οπή διάτρησης ∅ 10 mm x 7056 για HKD-S M10 x 40: Οπή διάτρησης ∅ 12 mm43 mm
Κύκλοι ανανέωσης δοχείου συλλογής σκόνης Κανονικό φίλτρο: Έως και 100 κύκλοι

5 Υποδείξεις για την ασφάλεια

ΠΡΟΣΟΧΗ! Διαβάστε όλες τις οδηγίες. Προσέξ υποδείξεις για την ασφάλεια στις οδηγίες χρήση δράπανου της Hilti που χρησιμοποιείτε. Από την ράβλεψη των οδηγιών, ενδέχεται να προκληθούν τραυματισμοί. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. Χρησιμοποιείτε σε όλες τις εφαρμογές την πλαϊν λ α β ή του δρά πανουτης H i l t i α κό μ η κ τοποθετημένη η ΤΕ DRS-6-Α.

5.1 Σκόνες

Η συσκευή αυτή συλλέγει ένα σημαντικό ποσοστ σκόνης, αλλά όχι τα πάντα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα είδη σκόνης που φ ματίζονται από απόξεση, λείανση και διάτρηση ριέχουν χημικές ουσίες, που είναι γνωστές ωο κινογόνες, μπορεί να προκαλέσουν βλάβες στο τικό υλικό, στείρωση, μόνιμες βλάβες στο ανο στικό ή άλλες βλάβες. Ορισμένες απόα υ τεκές ουσίες είναι ο μόλυβδος από το χρώμα μολύβδοις κροσταλλικός χαλαζίας από ψημένα τούβλα, μπετόν, τοχοποιία ή φυσικές πέτρες, ή και αρσένιο και χρώμα σαβάροξημικά επεξεργασμένη δοκιμή ξυλεία. Οι κίνδυνοι ποικίλουν για σας, ανάλογα με τη συχνότητα πραγμαή τοφερίτε τέτοιου είδους εργασίες. Για να ελαχιστοποι αη θεστίσηνεδπεινβεοί ρ α ν σ η α πό α υ τ ές τις χ η μι κι χρήστης και τα υπόλοιπα άτομα πρέπει να εργάζονται σε καλά αεριζόμενο χώρο, καθώς και να χρη σιμοποιούν τον επιτρεπόμενο εξοπλισμό ασφαλείας. Χρησιμοποιήστε μάσκα, που να είναι κατάλληλη για ό της συγκεκριμένα είδη σκόνης, να μπορεί να φιλτράρει τα μικροσκοπικά σωματίδια και να κρατάει τη σκόν μακριά από το πρόσωπο και το σώμα. Αποφύγετε χχθ- διαρκή επαφή με τη σκόνη. Φοράτε προστατευτική τε- ενουση και πλένετε την επιδερμίδα που έχει έρθει καθ- επαφή με τη σκόνη με σα πούνικαινερό. Η ει σχ γενε- σκόνης στο στόμα, στη μύτη, στα μάτια ή η μόνιμη επαφή της σκόνης με την επιδερμίδα μπορεί να ενισ) τ. ε. σ. τ. Σ. χ. η. μ. Υ. Τ. ληψη επιβλάβών για την υγεία χημικών ουσιών.

6Θέσησελειτουργία

6.1 Τοποθέτηση μονάδας αναρρόφησης σκόνης ΥΠΟΔΕΙΞΗ

Όταν το φίλτρο γεμίσει μπορεί να δημιουργηθεί λική σκόνη και επομένως πρέπει να το αδειάζε Χρησιμοποιήστε μάσκα για την εργασία αυτή.

ΥΠΟΔΕΙΞΗ

Ο ανεμιστήρας αναρρόφησης που είναι ενσωματα στη μονάδα αναρρόφησης σκόνης κινείται από έ του μοτέρ. Η ηλεκτρική τροφοδοσία αυτού του πραγματοποιείται μέσω της μπαταρίας του εργαλ

ΥΠΟΔΕΙΞΗ

Βεβαιωθείτε πριν από την τοποθέτηση της μονά ρόφησης σκόνης, ότι τα σημεία στερέωσης / η και ιδίως η ηλεκτρική θύρα διασύνδεσης της συ δεν έχουν σκόνη ή άλλα εμπόδια. Βεβαιωθείτε τοποθέτηση της μονάδας αναρρόφησης σκόνης ό στερεωμένη σωστά.

ΥΠΟΔΕΙΞΗ

Στα επαναφορτιζόμενα εργαλεία, θέστε το διακόπτη δεξιόστροφης/αριστερόστροφης λειτουργίας στη μεσαία θέση.

2 Απομακρύνετε το τρυπάνι από το εργαλείο.

1. Απομακρύνετε τον οδηγό βάθους από την πλαϊνή χειρολαβή.

2. Ανοίετε το συρόμενο κάλυμμα για την ηλεκτρική θύρα διασύνδεσης στην κάτω πλευρά της συσκευή

3. Κρατήστε το δράπανο έτσι, ώστε να μην είναι π τημένος ο διακόπτης οη/off του δράπανου.

Ενος Εισάγετε συρταρωτά τη μονάδα κατά μήκος του α δίκο ρέθηγού στο εργαλείο μέχρι να κουμπώσει. υοτέρ

o6.2 Αφαίρεση μονάδας αναρρόφησης σκόνης

ΥΠΟΔΕΙΞΗ

Στα επαναφορτιζόμενα εργαλεία, θέστε το διακόπτη δος ενασο- θεξιούστροφης/αριστερόστροφης λειτουργίας στη μεσαία αυδκευή θεση. σκευής

μετά Ανη Απομακρύνετε το τρυπάνι από το εργαλείο.

1. ένων Κρατήστε το δράπανο με τη μονάδα αναρρόφησης σκόνης έτσι, ώστε να μην είναι πατημένος ο διακόπτης οη/off του δράπανου.

2. Πατήστε το μηχανισμό απασφάλισης DRS και κρατήστε τον πατημένο.

3. Απομακρύνετε τη μονάδα αναρρόφησης σκόνης από το εργαλείο, τραβώντας την προς τα κάτω.

4. Κλείστε το συρόμενο κάλυμμα για την ηλεκτρική θύρα διασύνδεσης στην κάτω πλευρά της συσκευή

7Χειρισμός

7.1 Простоимасіа

7.1.1 Ρύθμιση μήκους (ρύθμιση διαδρομής) 3

ΥΠΟΔΕΙΞΗ

Κανονικά η διαδρομή είναι ρυθμισμένη σε (συνολικ κος τρυπανιού 170 mm. Για πιο κοντά τρυπάνια, να προσαρμόσετε τη διαδρομή.

ΥΠΟΔΕΙΞΗ

Σ τ α ε π α ν α φ ο ρ τ ι ζ ό μ ε ν α ε ρ γ α λ δεξιόστροφης/αριστερόστροφης λειτουργίας στη μεσ θέση.

1. Κρατήστε το δράπανο με τη μονάδα αναρρο σης σκόνης έτσι, ώστε να μην είναι πατημα διακόπτης οη/off του δράπανου.
2. ΠΡΟΣΟΧΗ Πατώντας το κουμπί περιορισμού δρομής απασφαλίζεται το τηλεσκοπικό εξάρτη και μπορείν απεταχτείξωέως και 1 σιμοποιείτε προστατευτικά γυαλιά.
   Πατήστε το κουμπί περιορισμού διαδρομής κ τήστε το πατημένο.
3. Έχοντας τοποθετήσει το τρυπάνι, πιέστε το λείο κόντρα στον τοίχο, μέχρι το τρυπάνι μπήσει τον τοίχο.
4. Αφήστε ελεύθερο το κουμπί περιορισμού διαδ μής.

7.1.2 Ρύθμιση βάθους διάτρησης (οδηγός βάθε διάτρησης) 4

ΥΠΟΔΕΙΞΗ

Όταν απαιτούνται ακριβείς διαστάσεις π.χ. για τ για ούπατ, πρέπει να υπολογίσετε το βάθος διμε δοκιμαστικές διατρήσεις.

ΥΠΟΔΕΙΞΗ

Σ τ α ε π α ν α φ ο ρ τ ι ζ ό μ ε ν α ε ρ γ α λ δεξιόστροφης/αριστερόστροφης λειτουργίας στη μεσ θέση.

1. Κρατήστε το δράπανο με τη μονάδα αναρροφήσης σκόνης έτσι, ώστε να μην είναι πατημενος διακόπτης οη/off του δράπανου.

2. Πατήστε το κουμπί του οδηγού βάθους, κρατήστε το πατημένο και μετακινήστε το δαχτυλίδι μέχρι τ επιθυμητό βάθος διάτρησης.

3. Αφήστε ξανά ελεύθερο το κουμπί του οδηγού βάθους.

7.2 Λειτουργία

ΠΡΟΣΟΧΗ

Προσέξτε τις οδηνίες χρήσης του δράπανου της Hilti εγα, θέδτετο δηφάκό πτης χρησιμοποιείτε. Χρησιμοποιείτε τη μονάδα μόνο σε συνδυασμό με τα εργαλεία που αναφέρονται στο κεφάλα 2, διαφορετικά υπάρχει κίνδυνος τραυματισμού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λαβετε οπωσδήποτε υπόψη σας τις εθνικές διατάξεις διαφον αφορά την κατεργασία επιβλαβών για την υγεία μλικών (π.χ. αμίαντο).

0 0 m m . Xρη-

7.2.1 Άδειασμα δοχείου συλλογής σκόνης 5

ΥΠΟΔΕΙΞΗ

Όταν το φίλτρο γεμίσει μπορεί να δημιουργηθεί υπερβ ερηκή σκόνη και επομένως πρέπεινα το αδειάζετε τακτιν ναΧρομικομποιήστε μάσκα για την εργασία αυτή.

ροΥΠΟΔΕΙΞΗ

Μην ακουμπάτε το υλικό φίλτρου κατά τον καθαρισμό και μη χρησιμοποιείτε πεπιεσμένο αέρα για τον καθαρ ιφύ. Μπορεί να προκαλέσετε ζημιά στο υλικό φίλτρου

1. Κρατήστε κάθετα το εργαλείο και αφήστε το να ύπες λειτουργήσει για λίγο. Με αυτόν τον τρόπο αναρ φούνται στο δοχείο συλλογής σκόνης υπολείμματα σκόνης, που είχαν επικαθήσει στη μονάδα αναρρόφησης σκόνης.

2. Πατήστε το πλήκτρο απασφάλισης του δοχείου συλε ι α, θε ε υγε και κρατήστε το πατήμένο.

i£. Αφαιρέστε το δοχείο συλλογής σκόνης από τη μονάδα αναρρόφησης σκόνης, τραβώντας την προς τα κάτω.

φή- Αδειάστε το δοχείο συλλογής σκόνης χτυπώντας το νος αλαφρά, αποφεύγοντας να δημιουργήσετε υπερβολική σκόνη.

1. Εισάγετε το άδειο δοχείο συλλογής σκόνης συρτα- ρωτὰ από κάτω στη μονάδα αναρρόφησης σκόνης μέχρι να κουμπώσει. Όταν τοποθετείτε καινούργιο δοχείο συλλογής σκόνης, πρέπει να απομακρύνετε το καπάκι πριν το τοποθετήσετε.

8 Φροντίδα και συντήρηση

ΠΡΟΣΟΧΗ

Αφαιρέστε τη μονάδα αναρρόφησης σκόνης από γαλείο.

8.1 Φροντίδα της μονάδας

ΠΡΟΣΟΧΗ

Μη χρησιμοποιείτε νερό, λάδια, λιπαρές ουσίες ρυπαντικά.

Καθαρίζετε το σύστημα αναρρόφησης σκόνης μό στεγνή βούρτσα και πανί καθαρισμού. Χρησιμοπο μάσκα για την εργασία αυτή!

8.2 Αντικατάσταση κεφαλής αναρρόφησης 6

1. Εφαρέστε τη μονάδα αναρρόφησης σκόνης από το εργαλείο.
2. Πιέστε το κουμπί απασφάλισης της κεφαλής αναρ- ρόφησης και κρατήστε το πατημένο.
3. Αφαιρέστε την παλιά κεφαλή αναρρόφησης από απορεν οδηγό, τραβώντας την προς τα επάνω.
4. Πιέστε την καινούργια κεφαλή αναρρόφησης στον οδηγό μέχρι να κουμπώσει.

8.3 Συντήρηση

Ελέγχετε τακτικά όλα τα εξωτερικά μέρη της μονάδας για τυχόν ζημιές και την άψογη λειτουργία όλων των χειριστηρίων. Μη χρησιμοποιείτε τη μονάδα, όταν έχουν υποστεί ζημιά κάποια μέρη της ή όταν δεν λειτουργος άψογα τα χειριστήρια. Αναθέστε την επισκευή της μονάδας στο σέρβις της Hilti.

9 Εντοπισμός προβλημάτων

Βλάβη Πιθανή αιτία Αντιμετώπιση

Υπερβολική δημιουργία σκόνης Γεμάτο δοχείο συλλογής σκόνης Άδειασμα δοχείου συλλογής σκόνης el
	Βλάβη στην κεφαλή αναρρόφησης			Αντικατάσταση κεφαλής αναρρόφησης
	Έχει φθαρεί η βούρτσα κεφαλής αναρρόφησης			Αντικατάσταση κεφαλής αναρρόφησης
Το τρυπάνι δεν είναι στο κεμαράδα αναρρόφησης σκόνης όχι Τοποθετήστε τη μονάδα αναρρόφησης κεφαλής αναρρόφησης σωστά τοποθετημένη στο εργαλείο σ ης σ κό ν ης σ ωσ τά σ το ε ρ γ α λ εί ο

10 Διάθεση στα απορρίμματα

Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti έχει οργανωθεί ήδη ώστε να μπορείτε να επιστρέφετε την παλιά σας συσκευή για ανακύκλωση. Ρωτήστε το τμήμα εξυπηρέτησης πελατών της Hilti ή τον σύμβουλο πωλήσεων.

11 Εγγύηση κατασκευαστή, συσκευές

Η Hilti εγγυάται ότι η συσκευή που παραλάβατε είναι απαλλαγμένη από αστοχίες υλικού και κατασκευο σφάλματα. Η εγγύηση αυτή ισχύει μόνο υπό την προϋπόθεση ότι η χρήση, ο χειρισμός, η φροντίδα καθαρισμός της συσκευής γίνεται σύμφωνα με τ γίες χρήσης της Hilti και ότι διατηρείται το τε

σύνολο, δηλ. ότι με τη συσκευή χρησιμοποιούντα γνήσια αναλώσιμα, αξεσουάρ και ανταλλακτικά τη

Η παρούσα εγγύηση περιλαμβάνει τη δωρεάν επισκευή τηκά δωρεάν αντικατάσταση των ελαττωματικών εξαρτημάτων καθ' όλη τη διάρκεια ζωής της συσκευής. Εξαφήματα που υπόκεινται σε φυσιολογική φθορά από τη χρήση, δεν καλύπτονται από την παρούσα εγγύηση. νικό ενιαίο

Ανδολείονται περαιτέρω αξιώσεις, εφόσον κάτι Στέτού δεν αντίκειται σε δεσμευτικές εθνικές

διατάξεις. Η Ηilti δεν ευθύνεται ιδίως για έμ ή άμεσες ζημιές από ελαττώματα ή επακόλου ελαττώματα, απώλειες ή έξοδα σε σχέση με χρήση ή λόγω αδυναμίας χρήσης της συσκευ οποιοδήποτε σκοπό. Αποκλείονται ρητά προφορ β εβ αιώσεις γιατηχρήση ή τηνκα τ συγκεκριμένο σκοπό.

μεσας την επισκευή ή αντικατάσταση, η συσκευή ή τα θα χ ε τι κ ἀ ε ξ α ρ τ ή μ α τ α π ρ έ π ει ν α α πο σ τ έ τρετὰ τη διαπίστωση του ελαττώματος στο αρμόδιο τμι ηστηγιαΗilti. ικές

φιλ παρούφατ έγγύφοη Ι αεριλαμβάνει όλες τις υποχρεώσει παροχής εγγύησης από πλευράς Hilti και αντικαθιστά όλες τις προηγούμενες ή σύγχρονες δηλώσεις, γραπτές ή προφορικές συμφωνίες όσον αφορά τις εγγυήσεις.

12 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο)

Περιγραφή: Μονάδα αναρρόφησης		σκόνης
Περιγραφή τύπου:	TE	DRS-6-A
Γενιά:		01
Έτος κατασκευής:		2009

Δηλώνουμε ως μόνοι υπεύθυνοι, ότι αυτό το προϊόν ανταποκρίνεται στις ακόλουθες οδηγίες και πρότυπα: 2004/108/EK, 2006/42/EK, 2011/65/EE, EN ISO 12100.

el

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

falu leain

Paolo Luccini Jan Doongaji

Τεχνική τεκμηρίωση στην:
