GEBRUIKSAANWIJZING TE DRS6A HILTI

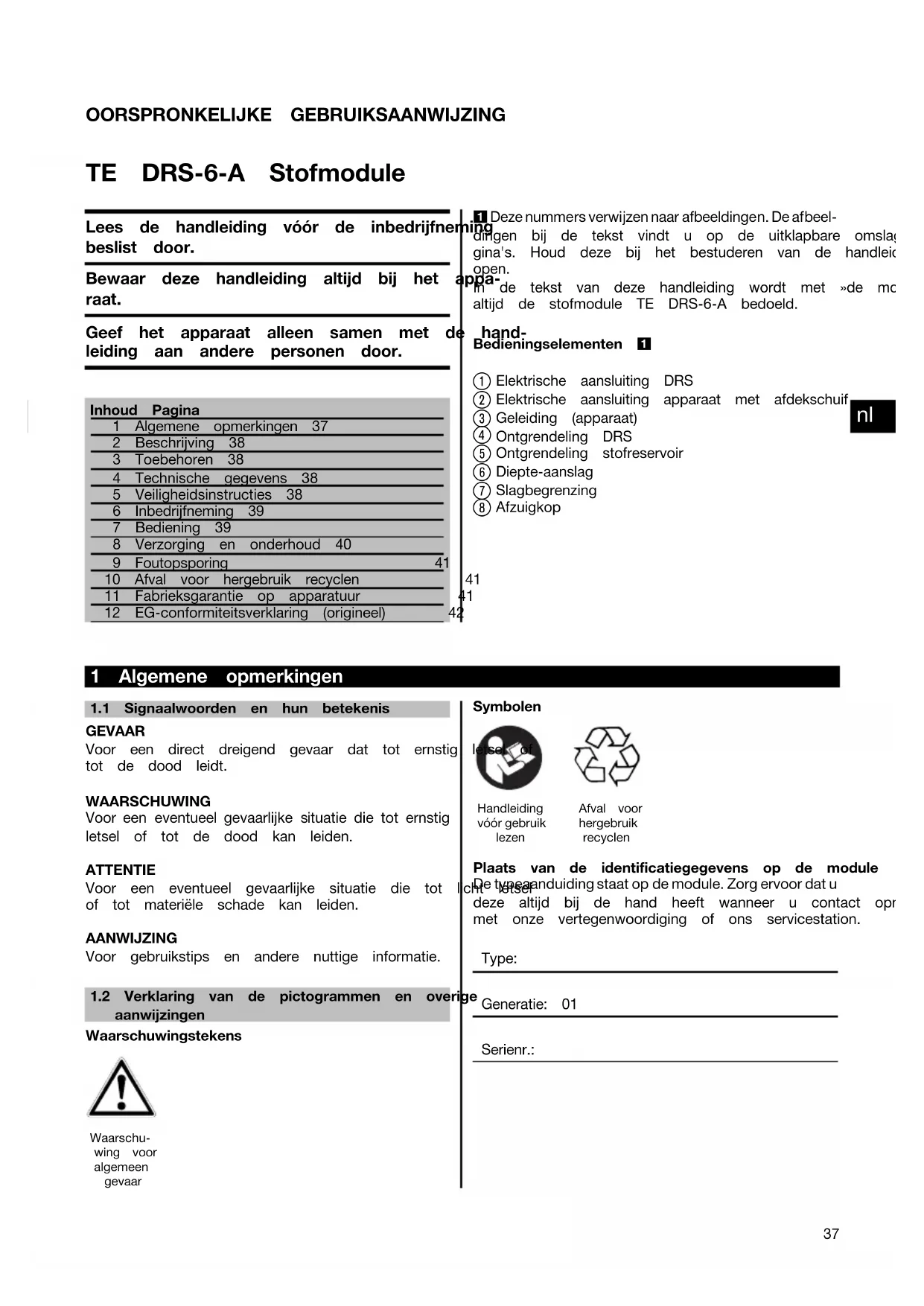

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02OORSPRONKELIJKE GEBRUIKSAANWIJZING TE DRS‑6‑A Stofmodule Lees de handleiding vóór de inbedrijfneming beslist door. Bewaar deze handleiding altijd bij het appa- raat. Geef het apparaat alleen samen met de hand- leiding aan andere personen door. Inhoud Pagina1 Algemene opmerkingen 372 Beschrijving 383 Toebehoren 384 Technische gegevens 385 Veiligheidsinstructies 386 Inbedrijfneming 397 Bediening 398 Verzorging en onderhoud 409 Foutopsporing 4110 Afval voor hergebruik recyclen 4111 Fabrieksgarantie op apparatuur 4112 EG-conformiteitsverklaring (origineel) 42 1 Deze nummers verwijzen naar afbeeldingen. De afbeel- dingen bij de tekst vindt u op de uitklapbare omslagpa-gina's. Houd deze bij het bestuderen van de handleidingopen.In de tekst van deze handleiding wordt met »de module«altijd de stofmodule TE DRS‑6‑A bedoeld.Bedieningselementen 1 Elektrische aansluiting DRS Elektrische aansluiting apparaat met afdekschuif Geleiding (apparaat) Ontgrendeling DRS Ontgrendeling stofreservoir Diepte-aanslag Slagbegrenzing Afzuigkop 1 Algemene opmerkingen 1.1 Signaalwoorden en hun betekenisGEVAARVoor een direct dreigend gevaar dat tot ernstig letsel oftot de dood leidt.WAARSCHUWING Voor een eventueel gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.ATTENTIEVoor een eventueel gevaarlijke situatie die tot licht letselof tot materiële schade kan leiden.AANWIJZINGVoor gebruikstips en andere nuttige informatie.1.2 Verklaring van de pictogrammen en overigeaanwijzingenWaarschuwingstekensWaarschu-wing vooralgemeengevaarSymbolenHandleidingvóór gebruiklezenAfval voorhergebruikrecyclenPlaats van de identificatiegegevens op de module De typeaanduiding staat op de module. Zorg ervoor dat u deze altijd bij de hand heeft wanneer u contact opneemtmet onze vertegenwoordiging of ons servicestation.Type:Generatie: 01Serienr.:

2.1 Gebruik volgens de voorschriften

De stofmodule TE DRS‑6‑A is een accessoire voor de Hilti boorhamer TE 6‑A36. De module kan snel en eenvoudig op het apparaat, d.w.z. op de boorhamer worden bevestigd. De stofmodule is niet geschikt voor het boren in metaal en hout. Neem ten aanzien van stoffen die schadelijk zijn voor de gezondheid (bijv. asbest) de nationale voorschriften in acht. De module is bestemd voor professionele gebruikers. De module mag alleen door bevoegd, vakkundig geschoold personeel bediend, onderhouden en gerepareerd wor- den. Dit personeel moet speciaal op de hoogte worden gesteld van de mogelijke gevaren. De module en het apparaat kunnen gevaar opleveren als ze door ongeschoolde personen onjuist of niet volgens de voorschriften worden gebruikt. De werkomgeving kan bestaan uit: bouwplaatsen, werk- plaatsen, renoveringen, ombouw en nieuwbouw. Aanpassingen of veranderingen aan de module zijn niet toegestaan. Gebruik ter voorkoming van letsel de module alleen in combinatie met de Hilti boorhamer TE 6‑A36. 3 Toebehoren Omschrijving Stofreservoir met filter Filter Beschermkap voor stofreservoir Afzuigkop 4 Technische gegevens Technische wijzigingen voorbehouden! Module

Opgenomen vermogen 60 W Zuigvermogen 250 l/min Gewicht 1,0 kg Apparaten en toepassingsinformatie Werkslag Max. 96 mm Te gebruiken TE-C hamerboren (Ø) 5…16 mm Capaciteit stofreservoir 200 voor HPS‑1 5 mm: Boorgat ø 5 mm x 30 mm 37 voor HSA M10: Boorgat ø 10 mm x 70 mm 56 voor HKD‑S M10 x 40: Boorgat ø 12 mm x 43 mm Regeneratiecycli stofreservoir Standaard filter: Maximaal 100 cycli 5 Veiligheidsinstructies LET OP! Lees alle voorschriften. Neem de veiligheids- instructies in de handleiding van de gebruikte Hilti boor- hamer in acht. Wanneer de instructies niet in acht worden genomen, kan dit tot ernstig letsel leiden. BEWAAR DEZE VOORSCHRIFTEN GOED. Gebruik bij alle toepassingen de zijhandgreep van de Hilti boorhamer, ook als de TE DRS‑6‑A is gemonteerd.

Dit apparaat verzamelt een groot deel van het ontstane stof, maar niet alles. WAARSCHUWING: Enkele stofsoorten die ontstaan bij het schaven, slijpen, snijden en boren bevatten

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02chemicaliën die bekend staan als kankerverwekkend en tot geboorteletsel, onvruchtbaarheid, duurzaam letsel aan de ademwegen of letsel van andere aard kunnen leiden. Enkelevandezechemicaliënzijnlood van loodverf, kristallijn kwarts uit baksteen, beton, met- selwerk, of natuursteen, arseen en chroom van chemisch behandeld bouwhout. Het risico voor u varieert, afhanke- lijk van de frequentie waarmee u deze werkzaamheden uitvoert. Om de belasting met deze chemicaliën te minimaliseren, dienen de gebruiker en derden in een goed geventileerde ruimte te werken en betrouw- bare veiligheidsuitrustingen te gebruiken. Draag een stofmasker dat geschikt is voor bepaalde stoffen, mi- croscopische deeltjes kan uitfilteren en het stof uit de buurt van het gezicht en het lichaam houdt. Vermijd voortdurend contact met stof. Draag beschermende kleding en was uw huid met water en zeep wanneer deze in aanraking gekomen is met stof. Stofopname via de mond of de ogen of voortdurend contact van de huid met stof kan de opname van gezondheidsbedrei- gende chemicaliën bevorderen. 6 Inbedrijfneming

6.1 Stofmodule monteren 2

AANWIJZING Een vol filter kan leiden tot overmatigestofontwikkelingen dient daarom regelmatig te worden leeggemaakt. Draag hierbij een stofmasker. AANWIJZING De in de stofmodule geïntegreerde zuigventilator wordt aangedreven door een eigen motor. De elektrische voe- ding van deze motor is afkomstig van de accu van het apparaat. AANWIJZING Controleer voor de montage van de stofmodule of de bevestigingspunten, het apparaat zelf en met name de elektrische aansluiting van het apparaat vrij van stof en andere obstakels zijn. Verzeker u na het aanbrengen van de stofmodule ervan, dat deze correct bevestigd is. AANWIJZING Zet bij accu-aangedreven apparaten de schakelaar voor rechtsom/linksom in de middelste stand.

1. Verwijder de boor uit het apparaat.

2. Verwijder de diepte-aanslag uit de zijhandgreep.

3. Open de afdekschuif van de elektrische aansluiting

aan de onderkant van het apparaat.

4. Houd de boorhamer zodanig vast, dat de aan-

/uitschakelaar van de boorhamer niet wordt be- diend.

5. Schuif de stofmodule langs de geleiding op het

apparaat tot hij vergrendelt.

6.2 Stofmodule demonteren

AANWIJZING Zet bij accu-aangedreven apparaten de schakelaar voor rechtsom/linksom in de middelste stand.

1. Verwijder de boor uit het apparaat.

2. Houd de boorhamer met stofmodule zodanig vast,

dat de aan-/uitschakelaar van de boorhamer niet wordt bediend.

3. Druk op de ontgrendeling van de DRS en houd deze

4. Trek de stofmodule naar beneden van het apparaat

5. Sluit de afdekschuif van de elektrische aansluiting

aan de onderkant van het apparaat. 7Bediening

AANWIJZING Normaliter is de slag op een (totale) boorlengte van 170 mm afgestemd. Voor kortere boren moet de slag worden aangepast. AANWIJZING Zet bij accu-aangedreven apparaten de schakelaar voor rechtsom/linksom in de middelste stand.

1. Houd de boorhamer met stofmodule zodanig vast,

dat de aan-/uitschakelaar van de boorhamer niet wordt bediend.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 022. ATTENTIE Bij het indrukken van de slagbegren- zingsknop wordt de telescoop ontgrendeld en kan tot 100 mm naar buiten komen. Draag een veilig- heidsbril. Druk de slagbegrenzingsknop in en houd deze in- gedrukt.

3. Druk het apparaat met ingebrachte boor tegen de

wand,totdatdeboordewandraakt.

4. Laat de slagbegrenzingsknop los.

7.1.2 Boordiepte instellen (diepte-aanslag) 4

AANWIJZING Wanneer er voor bijv. het boren van deuvelgaten een exacte boordiepte nodig is, dan dient u deze met behulp van proefboringen vast te stellen. AANWIJZING Zet bij accu-aangedreven apparaten de schakelaar voor rechtsom/linksom in de middelste stand.

1. Houd de boorhamer met stofmodule zodanig vast,

dat de aan-/uitschakelaar van de boorhamer niet wordt bediend.

2. Druk de knop van de diepte-aanslag in, houd deze

ingedruktenverschuifderingnaardegewenste boordiepte.

3. Laat de knop van de diepte-aanslag weer los.

ATTENTIE Neem de handleiding van de gebruikte Hilti boorhamer in acht. Om het risico van letsel te voorkomen dient u de module alleen samen met de in hoofdstuk 2 genoemde apparaten te gebruiken. WAARSCHUWING Neem ten aanzien van stoffen die schadelijk zijn voor de gezondheid (bijv. asbest) beslist de nationale voorschrif- ten in acht.

7.2.1 Stofreservoir leegmaken 5

AANWIJZING Een vol filterkanleidentotovermatigestofontwikkeling en dient daarom regelmatig te worden leeggemaakt. Draag hierbij een stofmasker. AANWIJZING Bij het reinigen het filtermateriaal niet aanraken en geen perslucht gebruiken voor het reinigen. Dit kan tot bescha- diging van het filtermateriaal leiden.

1. Houd het apparaat waterpas en laat het kort lopen.

Hierdoor worden de stofresten die zich in de stofmo- dule hebben afgezet in het stofreservoir gezogen.

2. Druk de ontgrendelingstoets van het stofreservoir in

en houd deze ingedrukt.

3. Trek het stofreservoir naar beneden uit de stofmo-

4. Maak het stofreservoir leeg door het licht uit te klop-

pen en voorkom hierbij overmatige stofontwikkeling.

5. Schuif het lege stofreservoir van onderaf in de stof-

module tot het vergrendelt. Wanneer u een nieuw stofreservoir inbrengt, dient u eerst de beschermkap te verwijderen. 8 Verzorging en onderhoud ATTENTIE Maak de stofmodule los van het apparaat.

8.1 Reiniging van de module

ATTENTIE Gebruik geen water of olie en geen vet of reinigingsmid- delen. Reinig de stofafzuiging alleen met een droge borstel en een schoonmaakdoek. Draag hierbij een stofmasker.

8.2 Afzuigkop vervangen 6

1. Verwijder de stofmodule van het apparaat.

2. Druk de ontgrendelingsknop van de afzuigkop in en

houd deze ingedrukt.

3. Trek de oude afzuigkop naar boven uit de geleiding.

4. Druk de nieuwe afzuigkop in de geleiding tot hij

Controleer regelmatig alle externe delen van de module op beschadigingen en ga na of alle bedieningselementen goed werken. Gebruik de module niet als er onderdelen beschadigd zijn of de bedieningselementen niet optimaal functioneren. Laat de module door de Hilti-service repa- reren.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 029 Foutopsporing Fout Mogelijke oorzaak Oplossing Overmatige stofontwikkeling Stofreservoir vol Stofreservoir leegmaken Afzuigkop defect Afzuigkop vervangen Afzuigkopborstel versleten Afzuigkop vervangen Boor niet midden in de afzuig- kop Stofmodule niet correct op het appa- raat aangebracht Stofmodule correct op het apparaat aanbrengen 10 Afval voor hergebruik recyclen Hilti-apparaten zijn voor een groot deel vervaardigd uit materiaal dat kan worden gerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur. 11 Fabrieksgarantie op apparatuur Hilti garandeert dat het geleverde apparaat geen materiaal- of fabricagefouten heeft. Deze garantie geldt onder de voorwaarde dat het apparaat in overeenstemming met de handleiding van Hilti gebruikt, bediend, verzorgd en schoongemaakt wordt, en dat de technische uniformiteit gehandhaafd is, d.w.z. dat er alleen origineel Hilti-verbruiksmateriaal en originele Hilti-toebehoren en -reserveonderdelen voor het apparaat zijn gebruikt. Deze garantie omvat de gratis reparatie of de gratis vervanging van de defecte onderdelen tijdens de gehele levensduur van hetapparaat. Onderdelen die aan normale slijtage onderhevig zijn, vallen niet onder deze garantie. Verdergaande aanspraak is uitgesloten voor zover er geen dwingende nationale voorschriften zijn die hier- van afwijken. Hilti is met name niet aansprakelijk voor directe of indirecte schade als gevolg van gebreken, verliezen of kosten in samenhang met het gebruik of de onmogelijkheid van het gebruik van het appa- raat voor welk doel dan ook. Stilzwijgende garantie voor gebruik of geschiktheid voor een bepaald doel is nadrukkelijk uitgesloten. Voor reparatie of vervanging moeten het toestel of de be- treffende onderdelen onmiddellijk na vaststelling van het defect naar de verantwoordelijke Hilti-marktorganisatie worden gezonden. Deze garantie omvat alle garantieverplichtingen van de kant van Hilti en vervangt alle vroegere of gelijktijdige, schriftelijke of mondelinge verklaringen betreffende ga- ranties.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 0212 EG-conformiteitsverklaring (origineel) Omschrijving: Stofmodule Type: TE DRS‑6‑A Generatie: 01 Bouwjaar: 2009 Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de volgende voorschrif- ten en normen: 2004/108/EG, 2006/42/EG, 2011/65/EU, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Mana-gementExecutive Vice PresidentBusiness Area Electric Tools & Acces-soriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Technische documentatie bij: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
