Тип продукту	Модуль пилозбірника для перфоратора
Бренд	Hilti
Модель	TE DRS-6-A
Сумісні пристрої	Перфоратор Hilti TE 6-A36
Номінальна споживана потужність	60 W
Потужність всмоктування	250 л/хв
Вага	1.0 кг
Максимальний хід роботи	96 мм
Діаметр використовуваного свердла	5...16 мм
Місткість пилозбірника	200 мл (для свердління ø 30 мм x 50 мм)
Цикли регенерації стандартного фільтра	До 100 циклів
Живлення	Від акумулятора перфоратора через електричний інтерфейс DRS
Основні функції	Всмоктування пилу під час свердління, регулювання глибини свердління та ходу
Сумісні матеріали	Бетон, цегла, камінь (не для дерева або шкідливих матеріалів, як азбест, без національного регулювання)
Комплект поставки	Пилозбірник з фільтром, запасний фільтр, захисна кришка, всмоктувальна головка
Технічне обслуговування та очищення	Чистити сухою щіткою та м'якою тканиною; не використовувати воду, масло або стиснене повітря
Безпека	Обов'язково використовувати бічну ручку перфоратора; носити респіратор під час спорожнення; дотримуватися інструкцій до перфоратора
Запасні частини та ремонтопридатність	Пилозбірник, фільтр, всмоктувальна головка доступні; ремонт у сервісному центрі Hilti
Гарантія	Гарантія виробника протягом усього терміну служби пристрою (крім нормального зносу)
Загальна інформація	Професійний модуль; відповідність CE (2004/108/CE, 2006/42/CE, 2011/65/ЄС, EN ISO 12100)

Часті запитання - TE DRS6A HILTI

З якими перфораторами сумісний модуль TE DRS-6-A?

Модуль TE DRS-6-A призначений для використання виключно з перфоратором Hilti TE 6-A36. Його не можна встановлювати на інші пристрої.

Як відрегулювати глибину свердління?

Натисніть кнопку упору глибини, утримуйте її натиснутою та посуньте кільце до бажаної глибини, потім відпустіть кнопку. Переконайтеся, що вимикач увімкнення/вимкнення перфоратора не активовано під час регулювання.

Як спорожнити пилозбірник?

Тримайте пристрій горизонтально та дайте йому короткочасно попрацювати, щоб всмоктати залишковий пил. Натисніть кнопку розблокування пилозбірника, потягніть його вниз, спорожніть, злегка постукуючи, потім вставте до клацання. Носіть респіратор.

Як очистити модуль?

Зніміть модуль із пристрою, потім очистіть його за допомогою сухої щітки та м'якої тканини. Ніколи не використовуйте воду, масло, мастило або стиснене повітря, оскільки це може пошкодити фільтр.

Як замінити всмоктувальну головку?

Зніміть модуль із пристрою. Натисніть кнопку розблокування всмоктувальної головки, вийміть стару головку знизу, потім вставте нову головку в напрямну до клацання.

Що робити при надмірному виділенні пилу?

Перевірте, чи не заповнений пилозбірник, і спорожніть його за потреби. Якщо проблема не зникає, перевірте стан всмоктувальної головки (зношена або пошкоджена щітка) і замініть її. Також переконайтеся, що модуль правильно встановлено на пристрої.

Які типи свердел можна використовувати з модулем?

Модуль приймає свердла TE-C діаметром від 5 до 16 мм. Хід за замовчуванням підходить для свердла загальною довжиною 170 мм.

Чи можна використовувати модуль для свердління дерева або матеріалів, що містять азбест?

Модуль не призначений для свердління дерева. Для шкідливих матеріалів, як азбест, його не можна використовувати без неухильного дотримання чинного національного законодавства.

Як відрегулювати хід для коротшого свердла?

Натисніть кнопку обмежувача ходу, утримуйте її натиснутою, притисніть пристрій зі свердлом до стіни до упору, потім відпустіть кнопку. Увага: щойно кнопку натиснуто, телескоп розблоковується і може різко висунутися; надягайте захисні окуляри.

Де знайти запасні частини та відремонтувати модуль?

Запасні частини (пилозбірник, фільтр, всмоктувальна головка) доступні у вашому представництві Hilti. Для ремонту зверніться до служби підтримки Hilti або вашого торгового представника.

ПОСІБНИК КОРИСТУВАЧА TE DRS6A HILTI

Інструкція з експлуатації

取扱説明書

사용설명서

操作說明書

操作说明书

1

Модуль пиловидалення TE DRS-6-A

Перш ніж розпочинати роботу, уважно читайте інструкцію з експлуатації.

Завжди зберігайте цю інструкцію з еко тації разом з інструментом.

При зміні власника передавайте інструм лишеразомізінструкцієюзекспл

Зміст Стор.

1 Загальнівказівки 149
2 Опис 150
3 Приладдя 150
4 Технічні дані 150
5 Вказівкизтехнікибезпеки
6 Підготовкадороботи
7 Експлуатація
8 Догляді технічне обслуговування	153
9 Пошук несправностей	153
10 Утилізація	153
11 Гарантійні зобов'язання виробникаінструментів	153
12 Сертифікат відповідності ЄС (оригінал)	154

1 Цифрами позначено ілюстрації. Ілюстрації до тексту розміщені на розворотах обкладинки. Розгорніть їх при ознайомленні з цією інструкцією. У тексті цієї інструкції з експлуатації «модуль» завждєювачає модуль пиловидалення TE DRS-6-A.

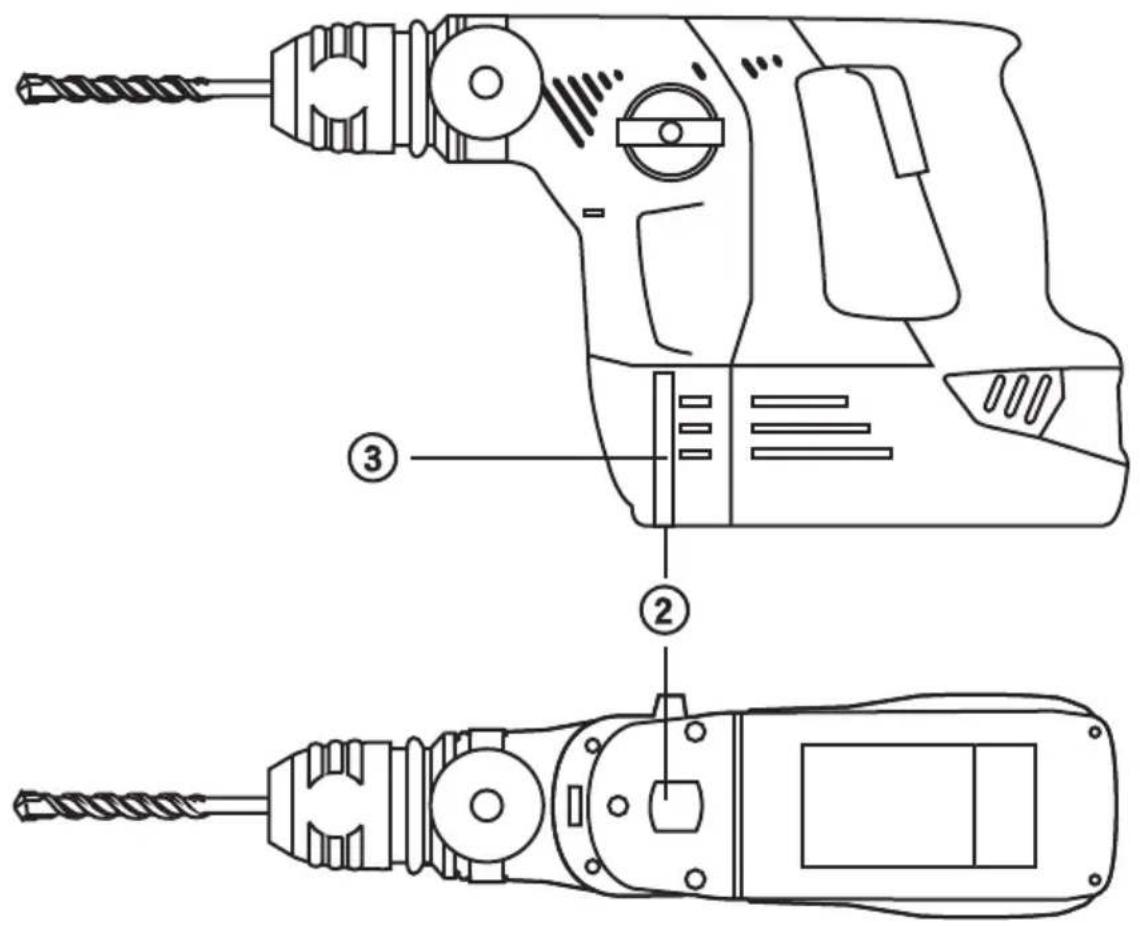

Органи керування 1 ент

уа т а ц и

(1) Електричний роз'єм DRS
② Електричний роз'єм інструмента з кришкою
③ Напрямна (інструмент)
④ Деблокування DRS
⑤ Деблокування пилозбірника
⑥ Обмежувальний упор
⑦ Обмежувач величини робочого ходу
⑧ Відсмоктувальна головка
151
152

1 Загальнівказівки

1.1 Сигнальні слова та їх значення

НЕБЕЗПЕКА

Вказує на безпосередньо загрожуючу небезпеку може призвести до тяжких тілесних ушкоджень навіть до смерті.

ПОПЕРЕДЖЕННЯ

Вказує на потенціально небезпечну ситуацію, яка може призвести до тяжких тілесних ушкоджень навіть до смерті.

ОБЕРЕЖНО

Вказує на потенціально небезпечну ситуацію, яка може призвести до легких тілесних ушкоджень матеріальних збитків.

ВКАЗІВКА

Для вказівок щодо експлуатації та для іншої інформації.

1.2 Пояснення піктограм та інша інформація

Попереджувальні знаки

що

a60

Попере-

дження про або

загальну

небезпеку

Символи

корибярёд

застосуван-

НЯМ

прочитайте

інструкцію з

експлуатації

Відпрацьо-

вані

матеріали

відправ-

ляйте на

переробку

uk

Місця розташування ідентифікаційних позначок модулі

Позначеннятипу закріплене на самому модулі. Завжди посилайтесь на нього, коли звертаєтесь до нашого Версія: 01

представництва та до відділу сервісного обслуговування.

на рип:

Заводський №:

2Опис

2.1 Застосування за призначенням

Модуль пиловидалення TE DRS-6-A використовуєяк приладдя до перфоратора Hilti TE 6-А36.

Модуль може бути швидко й просто змонтован струменті, тобто на використовуваному перфорат

Модуль пиловидалення непридатний для свердли них робіт по металу та дереву.

Стосовно обробки матеріалів, шкідливих для зд (наприклад, азбесту), необхідно дотримуватись на нальних вимог і приписів.

Модуль призначений для професійного застосува До експлуатації, обслуговування та ремонту мо, може бути допущений лише персонал зі спеціа

професійною підготовкою. Цей персонал повинен бути спеціально проінструктований про можливі небезпеки.

Сам модуль, а також інструмент, можуть стати дже дом небезпеки в разі їх неправильного застосування на ін- некваліфікованим персоналом або при використанні рі. не за призначенням.

Можливі області застосування: будівельний майданчик, майстерня, ремонтні роботи, реконструкція та ров'я, довобудова.

Вносити будь-які зміни в конструкцію модуля заборонено.

Цицоб уникнути ризику травмування, застосовуйте мо- дуль лише разом з перфоратором ТЕ 6-А36 компан Ніті.

З Приладдя

Позначення

Пилозбірник з фільтром

Фільтр

Захисна кришка пилозбірника

Відсмоктувальна головка

4Технічнідані

Зберігаємо за собою право на технічні зміни!

Модуль TE DRS-6-A
Номінальна споживана потужність 60 Вт
Потужність відсмоктування 250 л/хв
Маса	1,0 кг

Інформація про інструмент та його належне застосування

Робочий хід	Макс. 96 мм
Придатні для застосування перфораторні свердлаб...16 мм
ТЕ-С (∅)
Місткість пилозбірника	висвердлюваний отвір ø 5 мм x 30 мм (200 HPS-1 5 мм)
	висвердлюваний отвір ø 10 мм x 70 мм (37 HSA M10)
	висвердлюваний отвір ø 12 мм x 43 мм (56 HKD-S M10 x 40)
Цикли регенерації пилозбірника	до 100 циклів (Стандартний фільтр)

5 Вказівки з техніки безпеки

УВАГА! Обов'язково ознайомтеся зі всіма вка ками.Обов'язковими для виконання є також вка техніки безпеки, що наведені в інструкції з ен використовуваного перфоратора Hilti. Недотриман цих вказівок може спричинитися до травмування тяжкими наслідками. ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ ДІЙНОМУ МІСЦІ.

Під час виконання всіх без виключення робіт муйте перфоратор Hilti лише за бокову рукоят віть коли на ньому змонтовано модуль пилови TE DRS-6-A.

5.1 Різновиди пилу

Цей пристрій очищує повітря від значної части що утворюється під час роботи, але не від разновидів.

ПОПЕРЕДЖЕННЯ: Деякі види пилу, що утворься під час чорнового обдирання, шліфуван зання та свердління, містять в собі хімікати жуть викликати захворювання на рак, стати ною неправильного розвитку плоду у вагітни

зівлядності, хронічних захворювань дихальних шля- азівні та інших хвороб. До них належать, зокрема, с сіпнуатації свинцевої фарби, кристалічний кварц із випа няленої цегли, бетону, цегляної кладки або природнього я каменю, або ж миш'як і хром із хімічно оброблено Вдеревини. Ступінь ризику залежить від того, наскількі часто Вам доводиться виконувати ці роботи. Для тс удроб звести до мінімуму хімічне навантаження, ко- куристувачі інструмента й інші особи в їх оточенні далермині працювати у добре провітрюваному примі- щенні та користуватися надійними засобами індивідуального захисту. Використовуйте захисну ма- ску, яка спеціально призначена для певних різно- видів пилу, може відфільтровувати мікроскопічні ни-пилу, иого частки та не давати пилу скупчуватися на усіх иого. личчі и на тілі працюючого. Уникайте тривалого контакту з пилом. Обов'яково носіть захисний ро- бочий одяг, а ділянки шкіри, на які потрапив пи юю- ретельно промивайте водою з милом. Разом з пи ня, рі- лом, що надходить в організм через рот, ніс та о які мо- також при тривалому контакті пилу зі шкірою можул причи- потрапити також шідливі для здоров'я хімікати. к, без-

6 Підготовка до роботи

6.1 Монтаж модуля пиловидалення 2

BKA3IBKA

Переповнений пилом фільтр може стати причин надмірного запилювання повітря, а тому його рекомендується регулярно звільняти від пилу. Г цьому обов'язково користуйтесь респіратором.

BKA3IBKA

Вбудований у модуль пиловидалення пилосос від власного двигуна. Електроживлення цього забезпечується від акумулятора інструмента.

ВКАЗІВКА

Перш ніж монтувати модуль пиловидалення, упяться в тому, що точки кріплення / інструмент крема, електричний роз'єм інструмента вільні вій інших сторонніх предметів. Після встановлендуля пиловидалення перевірте, чи надійно він лений.

ВКАЗІВКА

В акумуляторних інструментах перемикач напрям обертання за годинниковою стрілкою / проти ведіть у середнє положення.

1. Демонтуйте з інструмента свердло.
2. Демонтуйте з бокової рукоятки обмежувальний упор.
3. Відкрийте кришку електричного роз'єму на нижній стороні інструмента.
4. Тримайте перфоратор таким чином, щоб не можна було випадово привести в дію його вимик;
5. Засовуйте модуль пиловидалення вздовж напрямної в інструмент, аж поки він зафіксується.

6.2 Демонтаж модуля пиловидалення

BKA3IBKA

В акумуляторних інструментах перемикач напряму заобертання за годинниковою стрілкою / проти неї приведнь у середнє положення.

1. Демонтуйте з інструмента свердло.
2. Тримайте перфоратор зі змонтованим на ньому зні- модулем пиловидалення таким чином, щоб не
   та, можна було випадово привести в дію вимикач пилу инструмента.
   Я 3. МО Натисніть на деблокувальну кнопку DRS і утри- закріп-муйте її натисненою.
3. Вийміть модуль пиловидалення з інструмента донизу.
4. Закрийте кришку електричного роз'єму на стороні інструмента.
   uk

7Експлуатація

7.1 Підготовка до роботи

7.1.1 Встановлення довжини (встановлення величини робочого ходу) 3

ВКАЗІВКА

Зазвичай величина робочого ходу відрегульована під (сумарну) довжину перфоратора, що дорівн 170 мм. В разі застосування коротших сверде величину робочого ходу потрібно підрегулювати.

ВКАЗІВКА

В акумуляторних інструментах перемикач напрям обертання за годинниковою стрілкою / проти ведіть у середнє положення.

1. Тримайте перфоратор зі змонтованим на нь модулем пиловидалення таким чином, щоб можна було випадово привести в дію вим інструмента.
2. ОБЕРЕЖНО При натискуванні кнопки обмежу вача величини робочого ходу телескоп вив ёться і може вискочити на довжину до 1 Користуйтеся захисними окулярами. Натисніть кнопку обмежувача величини робо ходу і утримуйте її натисненою.
3. Притисність інструмент із вставленим в ньої свердлом до стіни таким чином, щоб свер торкалося її.
4. Відпустіть кнопку обмежувачавеличини робочо ходу.

7.1.2 Встановлення глибини свердління (обмежувальний упор) 4

ВКАЗІВКА

Якщо, наприклад, потрібно свердлити отвори д, белів, що мають точно визначену глибину, дов виконати пробне свердління.

ВКАЗІВКА

В акумуляторних інструментах перемикач напрям обертання за годинниковою стрілкою / проти ведіть у середнє положення.

1. Тримайте перфоратор зі змонтованим на нь модулем пиловидалення таким чином, щоб можна було випадово привести в дію йог кача.

2. Натисніть кнопку обмежувального упору і, утримуючи її натисненою, змістіть кільце, аж поки н буде встановлено бажану глибину свердління.

3. Відпустіть кнопку обмежувального упору.

7.2 Робота з інструментом

оє л ОБЕРЕЖНО

Обов'язково враховуйте вимоги інструкції з експлуатації використовуваного перфоратора Hilti. Щоб уникнути ризику травмування, використовуйте модуль пиловидалення лише з інструментами, що перераховані в розділі 2.

ПОПЕРЕДЖЕННЯ

Ому Стосовно обробки матеріалів, шкідливих для здоров'я неприклад, азбесту), необхідно дотримуватись націо- начальних вимог і приписів.

7.2.1 Звільнення пилозбірника від пилу 5

BRA3IBKA

Перемовнений пилом фільтр може стати причиною надмірного запилювання повітря, а тому його чотекомендується регулярно звільняти від пилу. При цьому обов'язково користуйтесь респіратором.

ВКАЗІВКА

Під час чищення не торкайтеся фільтрувального ма- гетеріалу та не використовуйте для чищення стиснене повітря. Це може призвести до пошкодження фільтру вального матеріалу.

1. Тримаючи інструмент горизонтально, дайте йому трохи попрацювати. Це дозволить видалити в пилозбірникрештки пилу, що накопичилися в модулі пиловидалення.

2. Натисніть на деблокувальну кнопку DRS і утримуйте її натисненою.

3. Вийміть пилозбірник із модуля пиловидалення до- низу.

4. приляхом легкого постукування звільніть пилозбі- рник від пилу, уникаючи при цьому надмірного пилоутворення.

Му Засовуйте звільнений від пилу пилозбірник знизу не в модуль пиловидалення, аж поки він зафіксувимиться. Якщо пилозбірник новий і застосовується вперше, перш, ніж вставляти його, зніміть захись кришку.

8 Догляд і технічне обслуговування

ОБЕРЕЖНО

Демонтуйте модуль пиловидалення з інструмента

8.1 Догляд за модулем

ОБЕРЕЖНО

Не застосовуйте воду, оливи, пластичні мастила чистильні засоби.

Для чищення системи пиловидалення користуйтесь ли шесухо щіткоютачистильно цьому обов'язково використовуйте респіратор.

8.2 Заміна відсмоктувальної головки 6

1. Демонтуйте модуль пиловидалення з інструмента.
2. Натисність кнопку деблокування відсмоктувальної головки і утримуйте її натисненою. Забо Витягніть стару відсмоктувальну головку вгору із напрямної.
3. Із силою засовуйте нову відсмоктувальну головку в напрямну, аж поки вона зафіксується. Юсерветкою. При

8.3 Технічне обслуговування

Регулярно перевіряйте всі зовнішні деталі модуля на відсутність пошкоджень та всі його органи керування на справну роботу. Ніколи не працюйте з модулем, якщо в нього є видимі пошкодження або несправно функціонують органи керування. У випадку необхідності ремонту модуля звертайтесь до сервісної служби компанії Hilti.

9 Пошук несправностей

Несправність Можлива причина Усунення
Надмірний викид пилу	Пилозбірник переповнений	Звільніть пилозбірник від пилу
	Вісмоктувальна головка вийшла з ладу	Замініть відсмоктувальну головку
	Щітка відсмоктувальної головки зносилася	Замініть відсмоктувальну головку
Свердло розміщується не поМодуль пиловидалення неправи- центру відсмоктувальної го- ловки	правильно вставте модуль пилови- далення в інструмент

10 Утилізація

Більшість матеріалів, з яких виготовлено інструменти компанії Hilti, придатні для вторинної переробки. Передумовою для їх вторинної переробки є належне розділення за матеріалами. В багатьох країнах компанія Hilti вже уклада угоди про повернення старих інструментів, що відслужили своє, для їх утилізації. Із цього приводу звертайтесь до відділу сервісного обслуговування компанії Hilti або до свого торгівельного консультанта.

11 Гарантійні зобов'язання виробника інструментів

Компанія Hilti гарантиє щодо поставленого інструмента відсутність дефектів матеріалів та виробн браку. Ця гарантія чинна тільки в разі дотрим ступних умов: експлуатація й обслуговування та інструмента, а також догляд за ним проводяться до наведених у цій інструкції з експлуатації кі Hilti вказівок, збережена технічна цілісність інструмента, тобто під час його експлуатації застосовуються

- виключно оригінальні витратні матеріали, прилади изагасні частини виробництва компанії Hilti. зання на-

uk

Цясткарантія передбачає безплатний ремонт або без- зпідну заміну дефектних деталей протягом усього отано'ку служби інструмента. Ця гарантія не розповсю- джується на деталі, що потребують ремонту внаслідс їх природного зношування.

Ніякі додаткові претензії не розглядаються, з нятком випадків, передбачених місцевим зако давством. Зокрема, компанія Hilti не несе ж відповідальності за прямі або посередні збит втрати або витрати у зв'язку з застосування неможливістю застосування цього інструмента тою чи іншою метою. Будь-які гарантії прид сті виробу для виконання визначених робіт, ються на увазі за умовчанням, не розглядан

а Дли- ремонту або заміни інструмент або його дефек нодеталі чи вузли повинні бути відправлені в найближч одноїдставництво компанії Hilti відразу ж після вияв- килення несправності.

м або Ця гарантія охоплює всі гарантійні зобов'язання з бідамою Hilti й замінює всі інші зобов'язання та пи щовіма або усні домовленості, що стосуються гарантій-ртьюю обслуговування.

12 Сертифікат відповідності ЄС (оригінал)

Назва: Модуль пиловидалення

Позначення типу: TE DRS-6-A

Версія: 01

Рік випуску: 2009

Зі всією належною відповідальністю заявляемо, що цей виріб відповідає наступним директивам стандартам: 2004/108/EG, 2006/42/EG, 2011/65/ЄС EN ISO 12100.

Акціонерне товариство Hilti, Feldkircherstrasse 100, FL-9494 Schaan

Paolo Luccini

Технічна документація:
