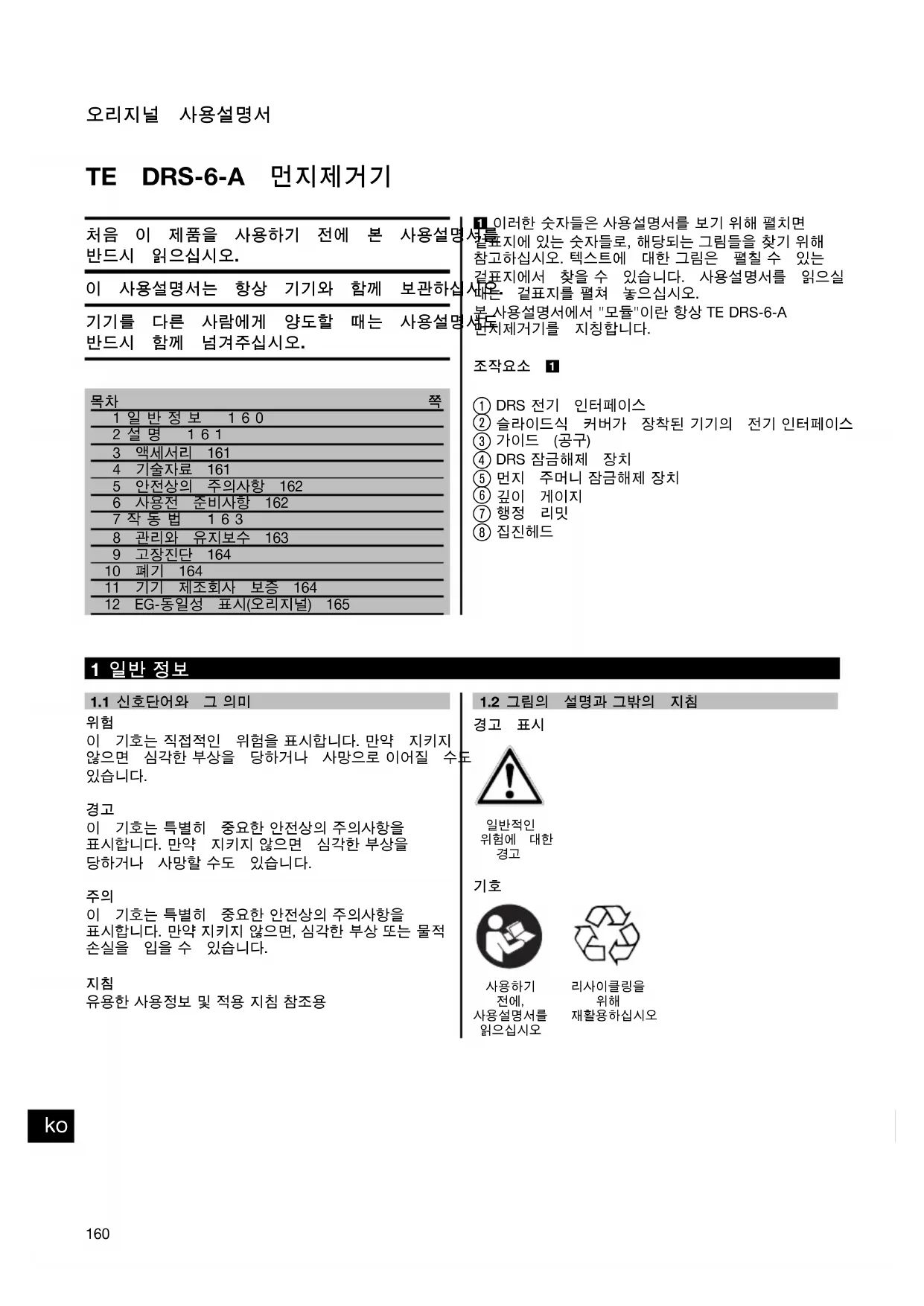

사용 설명서 TE DRS6A HILTI

처음 이 제품을 사용하기 전에 본 사용설명 반드시 읽으십시오.

이 사용설명서는 항상 기기와 함께 보관하십

기기를 다른 사람에게 양도할 때는 사용설명 반드시 함께 넘겨주십시오.

목차		쪽
1	일반정보	160
2	설명	161
3	액세서리	161
4	기술자료	161
5	안전상의	주의사항 162
6	사용전 준비사항	162
7	작동법	163
8	관리와 유지보수	163
9	고장진단	164
10	폐기	164
11	기기 제조회사 보증	164
12	EG-동일성 표시(오리지널)	165

1. 이러한 숫자들은 사용설명서를 보기 위해 펼치면

결표지에 있는 숫자들로, 해당되는 그림들을 찾기 위해

참고하십시오. 텍스트에 대한 그림은 펼칠 수 있는

결표지에서 찾을 수 있습니다. 사용설명서를 읽으실

대는 결표지를 펼쳐 놓으십시오.

본 사용설명서에서 "모듈"이란 항상 TE DRS-6-A

판치제거기를 지칭합니다.

조작요소 1

① DRS 전기 인터페이스
②슬라이드식 커버가 장착된 기기의 전기 인터페이스
③ 가이드 (공구)
④ DRS 잠금해제 장치
⑤먼지 주머니 잠금해제 장치
⑥ 깊이 게이지
⑦행정 리밍
⑧ 집진헤드

1일반 정보

1.1 신호단어와 그 의미

위험

이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망으로 이어질 수도 있습니다.

경고

이 기호는 특별히 중요한 안전상의 주의사항을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니다.

주의

이 기호는 특별히 중요한 안전상의 주의사항을 표시합니다. 만약 지키지 않으면, 심각한 부상 또는 물적 손실을 입을 수 있습니다.

지침

유용한 사용정보 및 적용 지침 참조용

1.2그림의 설명과 그밖에 지침

경고 표시

일반적인

위험에 대한 경고

기호

사용하기 전에,

사용설명서를 읽으십시오

리사이클링을 위해 재활용하십시오

모듈의일련번호위치

모델명은 모듈에 표시되어 있습니다. 해당 지사 서비스 부서에 문의할 때, 표시된 이 모델명을 주십시오.

모델:

되는

상 알려

세대: 01

일련번호:

2 설명

2.1 규정에 맞게 사용

TE DRS-6-A 먼지 제거기는 Hilti 로타리 함마 드 TE 6-A36용 액세서리로 사용됩니다. 모듈을 신속하고 간편하게 공구 즉, 사용하고 있는 로타리 함마 드릴에 고정시킬 수 있습니다. 먼지 제거기는 금속 및 목재에서의 회전 드릴링 작업에는 적합하지 않습니다. 건강에 해로운 물질(예, 석면)의 작업에 대한 법규 유의하십시오. 모듈은 전문가용으로 규정되어 있습니다. 모듈은 허가받은, 자격이 있는 작업자에 의해서만 조작, 정

그리고 수리되어야 합니다. 이들 작업자들은 발생할 수 있는 위험에 대해 특별 교육을 이수한 상태여야 합니다. 교육을 받지 않은 사람이 기기를 부적절하게 취급하거나 또는 규정에 맞지 않게 사용할 경우, 모듈 또는 기기에 의해 부상을 당할 위험이 있습니다. 어떤 경우에도 임의로 기기를 분해하지 마십시오. 작업 환경 및 장소는 건설공사장, 공장, 건물의 수리, 개축 그리고 신축과 같은 작업장소일 수 있습니다. 절대로 모듈을 임의로 개봉하거나 수리/개조해서는 안됩니다. 부상 위험을 방지하기 위해 모듈을 반드시 Hilti 로타리 함마 드릴 TE 6-A36과 함께 연결하여 사용하여 주십시오.

3 액세서리

명칭
필터가	장착된	먼지	주머니
필터
먼지	주머니용	보호	커버
집진헤드

4 기술자료

기술적인 사양은 사전 통고없이 변경될 수 있음!

모듈	TE DRS-6-A
정격 소비 출력	60 W
흡인 출력	250 l/min
무게	1.0 kg

기기와 사용정보

작동행정 최대 96 mm
사용가능한 TE-C 해머 드릴 (∅)						5...16 mm
먼지 주머니 용량 200 HPS-1용 5 mm: 천공구명 ø 5 mm x 30 mm
						37 HSA용 M10: 천공구명 ø 10 mm x 70 mm
						56 HKD-S용 M10 x 40: 천공구명 ø 12 mm x 43
먼지 주머니 재생횟수 기본 필터: 최대 100 회까지

ko

5 안전상의 주의사항

주의! 모든 주의사항을 자세히 읽고 준수해야 합니다 사용하는 Hilti 로타리 함마 드릴 사용설명서의 안정 주의사항에 유의하십시오. 주의사항을 준수하지 않으 심각한 부상을 초래할 수 있습니다. 이 주의사항을 보관하십시오. Hilti 로타리 함마 드릴 촉면 손잡이는 모든 작업(0) 사용하십시오. 또한 TE DRS-6-A가 장착된 상태에서 함께 사용하십시오.

5.1 먼지

이 기기는 발생하는 대부분의 먼지를 흡인하지만, 흡인하는 것은 아닙니다.

경고: 거칠기 작업, 연삭, 절단 및 드릴링에 의해 발생하는 일부 먼지에는 암을 일으키는 것으로 알

다화학물질이 포함되어 있으며, 선천적 결함, 불임, 전쟁표의 영구적인 상해 또는 그외의 상해를 유발할 수 면있습니다. 이러한 일부 화학물질은 안료의 납, 벽돌, 콜크리트, 조적벽돌 또는 자연석의 결정형 수정 또는 화학 처리한 목재의 비소 및 크롬입니다. 위험의 정도는 에 얼굴째 자주 이러한 작업을 하느냐에 따라 사람마다 또합니다. 이러한 화학물질로 인한 피해를 최소화하기 위해, 사용자와 제 3자는 환기가 잘 되는 공간에서 작업해야 하며 허용되는 안전장비를 사용해야 합니다. 특정한 먼지에 적합하고 미세한 먼지를 필터링할 수 있으며 얼굴과 신체에 먼지가 닿지 않도록 하는 보호 마스크를 착용하십시오. 먼지에 지속적으로 노출되는 것을 피하십시오. 작업복을 착용하고 먼지가 묶은 피부를 비누와 물로 씻으십시오. 입, 코, 눈에 의해 먼저 흡착 또는 피부에 지속적으로 먼지가 닿게 되면 건강을 위협할 수 있는 화학약품이 흡착될 수 있습니다.

6 사용전 준비사항

6.1 먼지제거기 장착 2

지침

필터가 가득차게 되면 과다한 먼지발생을 초래할 있으므로, 제때에 비워야 합니다. 이때 보호 마스크 착용하십시오.

지침

먼지제거기에 내장된 냉각 흔은 자체 모터를 통해 작동합니다. 이 모터의 전원 공급은 기기 배터리를 이루어집니다.

지침

먼지 제거기 장착 전에 고정점/기기 그리고 특히 전기 인터페이스에 먼지 또는 기타 이물질이 묻어 않은지 확인하십시오. 먼지 제거기 장착 후 장착이 올바르게 이루어졌는지 확인하십시오.

지침

배터리 장착식 기기의 경우 정회전/역회전 스위치를 중간 위치에 놓으십시오.

1. 기기에서 드릴 비트를 분리하십시오.
2. 깊이 게이지를 측면 손잡이에서 분리하십시오.
3. 기기 하부의 전기 인터페이스용 슬라이드식 커버를 여십시오.
   볼. 로타리 함마 드릴의 ON/OFF 스위치를 누르지 마십시오.
   5.먼지제거기를,가이드를 따라 기기에 끼우십시오.

6.2 먼지제거기 분리

통해 자점

배터리 장착식 기기의 경우 정회전/역회전 스위치를 중간 위치에 놓으십시오.

기간와기기에서 드릴 비트를 분리하십시오.

2.이지 첫거기가 장착된 로타리 함마 드릴을 ON/OFF 스위치를 누르지 않도록 주의하십시오.

3.DRS 잠금해제 버튼을 계속 누르고 계십시오.
4. 공구에서 먼지제거기를 아래로 빼내십시오.
5. 기기 하부의 전기 인터페이스용 슬라이드식 커버를 닫으십시오.

7 작동법

7.1 준비작업

7.1.1 길이조정 (행정 조정) 3

지침

일반적으로(전체)드릴링 길이에 대한 행정은

170 mm로 맞추어져 있습니다. 더 짧은 드릴링을 위해서는 행정을 조정해야 합니다.

지침

배터리 장착식 기기의 경우 정회전/역회전 스위치를 중간 위치에 놓으십시오.

1. 먼지 제거기가 장착된 로타리 함마 드릴을 ON 스위치를 누르지 않도록 주의하십시오.
2. 주의 행정 리밍 버튼을 누를 시 텔레스코프가 해제되어 100 mm까지 튀어나올 수 있습니다. 보안경을 착용하십시오. 스핀들 잠금 버튼을 계속 누르고 계십시오.
3. 드릴이 설치된 공구를, 드릴이 벽에 닿을 때끼 드릴을 벽에 대고 누르십시오.
4. 행정 리밍 버튼에서 손을 떼십시오.

7.1.2드릴깊이조정(깊이게이지)4

지침

예를 들면, 앵커 구멍용으로 정확한 드릴 깊이 기 경우, 시험적으로 드릴링하여 드릴 깊이를 계산해아 합니다.

지침

배터리 장착식 기기의 경우 정회전/역회전 스위치를 중간 위치에 놓으십시오.

1. 먼지 제거기가 장착된 로타리 함마 드릴을 ON 스위치를 누르지 않도록 주의하십시오.
2. 깊이 게이지 버튼을 계속 눌러서 원하는 천공 깊이까지 링을 밀어주십시오.
3. 깊이 게이지 버튼에서 다시 손을 떼십시오.

7.2 작동

주의

사용하는 Hilti 로타리 함마 드릴의 사용설명서에 유의하십시오. 모듈을 2장에서 명시한 공구만을 함께 사용해야 합니다. 그렇지 않을 경우 부상의 위험이 있습니다.

경고

건강에 해로운 물질(예, 석면)의 작업에 대한, 법규에 유의하십시오.

2.1 먼지 주머니 비우기 5

지침

절OE가 가득차게 되면 과다한 먼지발생을 초래할 수 있으므로, 제때에 비워야 합니다. 이때 보호 마스크를 착용하십시오.

지침

청소 시 필터 재료에 접촉하지 마십시오. 또한 청소를 위해 어떠한 압축공기도 사용해서는 안됩니다. 이로 인해 필터 재료를 손상시킬 수 있습니다.

1. 기기를 수평으로 유지하고 잠시 작동시키십시오. 필요할 이렇게 하면 먼지제거기에 남아있는 먼지가 먼지 주머니로 흡인됩니다.
2. 먼지 주머니의 잠금해제 버튼을 계속 누르고 계십시오.
3. 먼지 주머니를 먼지제거기로부터 아래로 당기십시오.
4. 약간 두드려 먼지 주머니를 비우십시오, 이때 먼지가 과다하게 발생하지 않도록 하십시오.

1/5FF 깨끗하게 비운 먼지 주머니는, 주머니가 다시 끼워질 때까지 아래쪽에서 먼지제거기 안으로 밀어넣으십시오. 새로운 먼지 주머니를 장착할 경우, 장착하기 전에 보호커버를 반드시 제거해야 합니다.

8 관리와 유지보수

주의

먼지 제거기를 기기에서 분리하십시오.

8.1 모듈 관리

주의

물,오일,그리스 또는 세척제를 사용하지 마십시오.

먼지 흡인장치는 마른 솔과 청소용 천으로만 청소하십시오. 이때 보호 마스크를 착용하십시오!

8.2 집진헤드 교환 6

1. 먼지 제거기를 기기에서 분리하십시오.

2. 집진 헤드의 잠금해제 버튼을 계속 누르고 계십시오.

3. 이전 집진헤드를 가이드에서 위쪽으로 당기십시오.
4. 새로운 집진헤드를, 집진헤드가 끼워질 때까지 가이드 안으로 누르십시오.

8.3 수리

모듈의 모든 외부 부품에 손상이 있는지 그리고 모든 조작요소들이 완벽하게 작동하는지 정기적으로 점검하십시오. 부품이 손상되었거나 조작요소들이 완벽하게 작동하지 않을 경우, 공구를 작동시키지 마십시오. Hilti 서비스 센터에 수리를 의뢰하십시오.

9 고장진단

고장 예상되는 원인 대책
과도한 먼지 발생 먼지 주머니 가득참 먼지 주머니 비우기
	집진헤드 고장 집진헤드 교환
	집진헤드 브러쉬가 마모됨 집진헤드 교환
드릴이 집진헤드 중앙에 위치하지 않음	먼지 제거기가 기기에 제대로 장착되지 않음			먼지 제거기를 기기에 장착하기

10 폐기

Hilti 기기는 대부분이 재사용 가능한 재료로 제작되었습니다. 또한 재활용을 위해서는 먼저 개별 부품을 분리하십시오. Hilti사는 이미 여러 나라에서 귀하의 오래된 기기를 회수, 재활용이 가능하도록 하였습니다. H 고객 서비스부나 귀하의 판매회사에 문의하십시오.

11 기기 제조회사 보증

Hilti사는 공급된 기기에서 재질상의 결함 또는 제결함이 없음을 보증합니다. 이러한 보증은 다음과 전제조건하에서만 적용됩니다: Hilti 사용설명서에 제시된 내용대로 기기를 정확하게 사용하고, 취급, 청소하였어야 하며, 기술적인 통일성이 보장되어야 합니다. 즉 기기에 Hilti사의 순정 소모품, 액세서리 그리고 대체부품만을 사용했어야 합니다.

이러한 보증은 기기의 전체 수명기간 동안 무상 또는 결함이 있는 부품의 무상 교환을 포함하고 있습니다. 정상적으로 마모된 부품들은 이러한 보증제외됩니다.

작종별 강제 규정에 위배되지 않는 한, 그 외의 청구는 Belarus 수 없습니다. 특히 기기를 임의의 목적을 위해 사용하는 것은 불가능하기 때문에, Hilti사는 이러한 관총과 관련된 직접/간접적인 결함 또는 2차적인 손상, 손실 또는 비용에 대해서는 책임을 지지 않습니다. 어떤 특성한 용도에 대한 적합성 또는 사용에 대한 목시적인 보증은 전혀하지 않습니다.

수직리 또는 교환하기 위해서는, 기기 또는 해당 부품을 결함이 확인되는 즉시 Hilti의 수리센터로 보내야 합니다. 에서 제시된 보증은 Hilti측의 모든 보증의무를 포함하고 있으며, 이전 또는 현재의 모든 설명, 문서상 또는 구두상의 협정과 관련된 보증을 대체합니다.

12 EG-동일성 표시(오리지널)

명칭: 먼지제거기
모델명:	TE	DRS-6-A
세대:		01
제작년도:		2009

폐사는 전적으로 책임을 지고 이 제품이 다음과 기준과 규격에 일치함을 공표합니다: 2004/108/EG, 2006/42/EG, 2011/65/EU, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

falu leaini

Paolo Luccini Jan Doongaji
