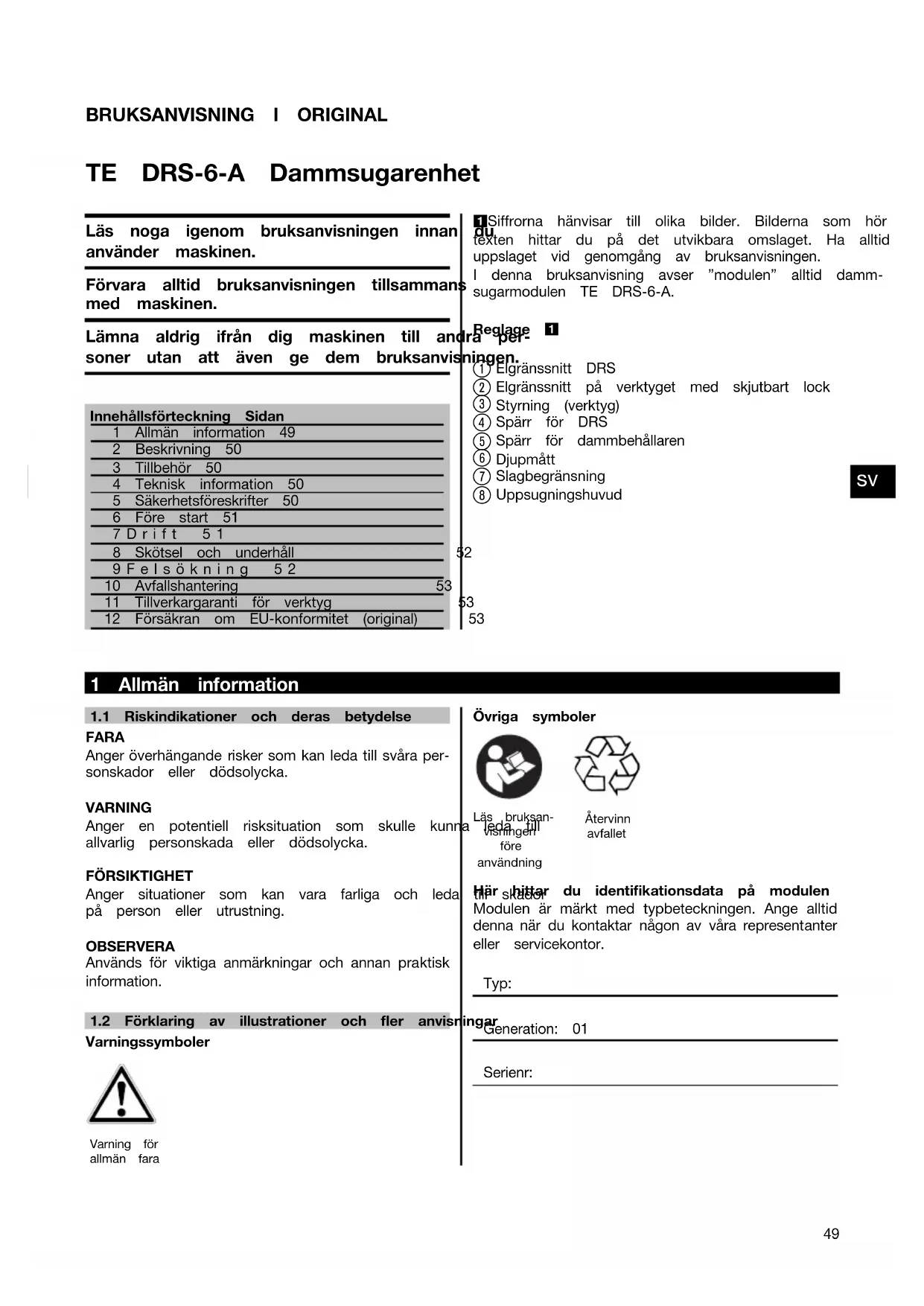

BRUKSANVISNING TE DRS6A HILTI

Läs noga igenom bruksanvisningen innan använder maskinen.

Förvara alltid bruksanvisningen tillsammans med maskinen.

Lämna aldrig ifrån dig maskinen till and soner utan att även ge dem bruksanvisr

Innehållsförteckning Sidan

1	Allmän information 49
2	Beskrivning 50
3	Tillbehör 50
4	Teknisk information 50
5	Säkerhetsföreskrifter 50
6	Före start 51
7	Drift 51
8	Skötsel och underhåll
9	Felsökning 52
10	Avfallshantering 53
11	Tillverkargaranti för verktyg
12	Försäkran om EU-konformitet (original)

1 Siffrorna hänvisar till olika bilder. Bilderna som hör texten hittar du på det utvikbara omslaget. Ha alltid uppslaget vid genomgång av bruksanvisningen. I denna bruksanvisning avser "modulen" alltid damm-sugarmodulen TE DRS-6-A.

Reglage 1 ra per-

ningen.

① Elgränssnitt DRS

② Elgränssnitt på verktyget med skjutbart lock
③ Styrning (verktyg)
④ Spärr för DRS
⑤ Spärr för dammbehållaren
⑥ Djupmått
⑦ Slagbegränsning
⑧ Uppsugningshuvud

52

\$3

53

SV

1 Allmän information

1.1 Riskindikationer och deras betydelse

FARA

Anger överhängande risker som kan leda till svåra personskador eller dödsolycka.

WARNING

Anger en potentiell risksituation som skulle kunna allvarlig personskada eller dödsolycka.

FÖRSIKTIGHET

Anger situationer som kan vara farliga och leda på person eller utrustning.

OBSERVERA

Används för viktiga anmärkningar och annan praktisk information.

1.2 Förklaring av illustrationer och fler anvisningar

Varningssymboler

Varning för allmän fara

Övriga symboler

Läs bruksan- leda till visningen

före användning

Återvinn avfallet

Modulen är märkt med typbeteckningen. Ange alltid denna när du kontaktar någon av våra representanter eller servicekontor.

Typ:

ingar

Generation: 01

Serienr:

2 Beskrivning

2.1 Korrekt användning

Dammsugarmodulen TE DRS-6-A används som till Hilti borrhammare TE 6-A36. Modulen går snabbt och enkelt att fästa på n dvs. på den borrhammare som ska användas. Dammsugarmodulen är inte avsedd att användas roterande borrning i metall och trä. Observera gällande bestämmelser vid bearbetning hälsofarliga material (t.ex. asbest).

Modulen är avsedd för professionella användare. Endas behörig och utbildad personal får använda, sköta och utföra underhåll på modulen. Personalen måste vara s skilt informerad om de eventuella risker som kan upp. Modulen och maskinen kan utgöra en risk om de a vänds på ett felaktigt sätt av outbildad personal eller används enligt föreskrifterna. Arbetsområden kan vara: Byggplatser, verkstäder, reno- veringar, ombyggnader och nybyggen. Modulen får inte ändras eller byggas om på något s Använd alltid modulen tillsammans med Hilti borrham- mare TE 6-A36 för att undvika risk för skador.

3 Tillbehör

SV

Beteckning

Dammbehållare med filter

Filter

Skyddslock för dammbehållare

Sughuvud

4 Teknisk information

Med reservation för tekniska ändringar!

Modul	TE DRS-6-A
Effekt 60 W
Sugeffekt 250 l/min
Vikt 1,0 kg

Verktygs- och användningsinformation

Arbetsslag Max. 96 mm

Användbara TE-C hammarborrar (∅)

5...16 mm

Dammbehållarens kapacitet 200 för HPS-1 5 mm: Borrhål ø 5 mm x 30 mm

37 för HSA M10: Borrhål ø 10 mm x 70 mm

56 för HKD-S M10 x 40: Borrhål ø 12 mm x 43

Dammbehållaren kan återanvändas Standardfilter: ca 100 gånger

5 Säkerhetsföreskrifter

OBS! Samtliga anvisningar ska läsas. Observera kerhetsföreskrifterna i bruksanvisningen till den Hilt hammare som ska användas. Om du inte följer ningarna kan följden bli svåra skador. TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA. Använd alltid sidohandtaget till Hilti borrhammare användningsområden, även när TE DRS-6-A är mo rad.

Sär Damm

Denna apparat samlar upp större delen av det damm anvis som bildas, men inte riktigt allt.

WARNING: Vissa typer av damm, som uppstår vid för alla grovbearbetning, slipning, kapning och borrning, in- nehåller kemikalier som kan vara cancerframkallande

eller leda till fosterskador, sterilitet, kroniska på luftvägarna eller andra skador. Exempel på dana kemikalier är bly från blyhaltiga färger, krivvarts från tegelsten, betong, murverk eller natur samt arsenik och krom från kemiskt behandlat stor risk kemikalierna utgör beror på hur ofta tar med dessa material. För att minimera bela som dessa kemikalier utgör måste användaren eventuella andra personer i närheten se till a skaldymmet har bra ventilation och använda godkänd såkerhetsutrustning. Använd ett andningsskydd som ställinsvsett för vissa typer av damm, kan filtrera bo stenikroskopiska partiklar och håller dammet borta frå viransikter och kroppen. Undvik långvarig kontakt med dudammet. Bär skyddskläder och tvätta av hud som stkögenit i kontakt med dammet med tvål och vatte Vieh damm som kommer in i mun, näsa och ögon attvidarbetsvarig hudkontakt kan du utsättas för hälsovådli kemikalier.

6Förestart

6.1 Montera dammsugarmodulen 2

OBSERVERA

Ett fullt filter kan leda till ökat dammutsläpp d bör det tömmas regelbundet. Använd andningssky

OBSERVERA

Frånluftsfläkten som är inbyggd i dammsugarmod drivs med en egen motor. Strömsförsörjningen a motor sker via verktygets batteri.

OBSERVERA

Se till innan du monterar dammsugarmodulen att ringspunkterna/verktyget och i synnerhet verktygets gränssnitt är fria från damm ochandra hinder. När sugarmodulen har monterats bör du försäkra dig den sitter fast ordentligt.

OBSERVERA

Ställ omkopplaren för höger-/vänstervarv på batteridrivna verktyg i mittläget.

1. Ta bort borret från verktyget.

2. Ta bort djupmåttet från sidohandtaget.

3. Öppna det skjutbara locket till elgränssnittet hygets undersida.

Id: Håll borrhammaren så att dess strömbrytare påslagen.

1. Skjut in dammsugarmodulen längs maskinens styr- len ning tills den hakar fast.

6.2 Demontera dammsugarmodulen

OBSERVERA

Ställ omkopplaren för höger-/vänstervarv på batteridrivna fixe verktyg i mittläget. el-

1 damm-bort borret från verktyget.

1. Häll borrhammaren med dammsugarmodul så att borrhammarens strömbrytare inte är påslagen.

2. Tryck in (frigör) spärren för DRS och håll den in

3. Ta av dammsugarmodulen från maskinen genom at dra den nedåt.

4. Stäng det skjutbara locket till det elgränssnittet på verktygets undersida.

7 Drift

7.1 Förberedelser

7.1.1 Längdinställning (inställning av slag) 3

OBSERVERA

Slaget är normalt avpassat efter en (total) borrlängd 170 mm. Vid kortare borr måste slaget anpassas.

OBSERVERA

Ställ omkopplaren för höger-/vänstervarv på batteridrivna verktyg i mittläget.

1. Håll borrhammaren med dammsugarmodul så att borrhammarens strömbrytare inte är påslagen.
2. FÖRSIKTIGHET När slagbegränsningsknappen trycks in läses teleskopet upp och kan sticka ut till 100 mm. Använd skyddsglasögon. Tryck på slagbegränsningsknappen och håll den intryckt.
3. Tryck maskinen mot väggen med isatt borr tills borret vidrör väggen.
   \$äpp slagbegränsningsknappen.

7.1.2 Ställa in borrdjupet (djupmått) 4

OBSERVERA

Om exakta borrdjup krävs, t.ex. vid expanderhålsning, måste dessa fastställas genom provborning.

OBSERVERA

Ställ omkopplarenförhöger-/vänstervarv på batteridri verktyg i mittläget.

1. Håll borrhammaren med dammsugarmodul så borrhammarens strömbrytare inte är påslagen.
2. Tryck på knappen till djupmättet, håll den och flytta ringen till önskat borrdjup.
3. Släpp djupmåttets knapp igen.

7.2 Drift

FÖRSIKTIGHET

Se bruksanvisningen till den Hilti borrhammare s användas. Använd endast modulen tillsammans m maskinersomnämntsikapitel2, annarsfiskador.

WARNING

Gällande bestämmelser ska ovillkorligen observeras vid bearbetning av hälsofarliga material (t.ex. asbest).

7.2.1 Tömma dammbehållaren 5

OBSERVERA

nett fullt filter kan leda till ökat dammutsläpp och dä bör det tömmas regelbundet. Använd andningsskydd.

at OBSERVERA

Vid rengöring bör du undvika att röra vid filtermateria ectryckld inte tryckluft. Det kan skada materialet.

1. Håll maskinen vågrätt och låt den gå en kort st På så vis sugs de dammrester som satt sig i sugarmodulen in i dammbehållaren.
2. Tryck på spärren till dammbehållaren och håll den intryckt.
3. Dra ut dammbehållaren nedåt ur dammsugarmodulen.
4. Töm dammbehållaren genom att försiktigt knacka ur den - undvik att sprida dammet.
5. Skjut in den tomma dammbehållaren underifrån i m skg dammsugarmodulen tills den hakar fast. När en n ed der dammbehållare sätts in, måste skyddslocket först n sdetriskför avlagsnas.

8 Skötsel och underhåll

FÖRSIKTIGHET

Demontera dammsugarmodulen från verktyget.

8.1 Skötsel av modulen

FÖRSIKTIGHET

Använd inte vatten, olja, fett eller rengöringsmedel.

Rengör dammutsuget med enbart torr borste och ringsduk. Använd andningsskydd!

8.2 Byta uppsugningshuvud 6

1. Ta bort dammsugarmodulen från verktyget.

2. Tryck in uppsugningshuvudets låsknapp och håll den intryckt.

3. Dra ut det gamla uppsugningshuvudet uppåt ur stningen.
4. Tryck in det nya uppsugningshuvudet i styrningen tills det hakar fast.

83 Underhåll

Kontrollera regelbundet att modulens yttre delar inte är skadade och att reglagen fungerar som de ska. Anvå inte modulen om någon del är skadad eller om regl gen inte fungerar ordentligt. Låt en Hilti-serviceverkstad reparera modulen.

9 Felsökning

Fel	Möjlig orsak Lösning
Onormalt hög dammutveckling	Dammbehållaren full Töm dammbehållaren
	Sughuvudet skadat	Byt sughuvud
	Borsten på uppsugningshuvudet är Byt uppsugningshuvudnött
Sätt inte borret mitt i sughu det	Dammsugarmodulen är inte korrekt montera dammsugarmodulen korrektmonterad på verktyget	på verktyget

10 Avfallshantering

Hiltis verktyg är till stor del tillverkade av återvinningsbart material. En förutsättning för återvinning är att materialet separeras på rätt sätt. I många länder tar Hilti emot sina uttjänta produkter för återvinning. Fråga Hiltis kundservice eller din Hilti-säljare.

11 Tillverkargaranti för verktyg

Hilti garanterar att produkten inte har några mat eller tillverkningsfel. Garantin gäller under förutsät att produkten används och hanteras, sköts och enligt Hiltis bruksanvisning samt att den tekniska bevarats intakt, dvs. att endast originaldelar, tillbreservdelar från Hilti har använts.

Garantin omfattar kostnadsfri reparation eller kostfritt utbyte av felaktiga delar under hela produkt längd. Delar som normalt slits omfattas inte av

Ytterligare anspråk är uteslutna, såvida inte a strikt föreskrivs i nationella bestämmelser. Frallt kan Hilti inte hållas ansvarigt för direkta

ländirekta tillfälliga skador eller följdskador, förluster måller kostnader i samband med användningen eller rengås att produkten inte kan användas för en viss uppgifen Indirekt garanti avseende användning eller ehämpighet för något bestämt ändamål är uttrycklige uteslutet.

mäder felet fastställts ska produkten tillsammans m SV eraktielle delen skickas för reparation och/eller utbyte t gårtistirserviceverkstad.

nänna garanti omfattar Hiltis samtliga skyldigheter och mörätter alla tidigare eller samtida uttalanden, skriftliga eller muntliga överenskommelser vad gäller garanti.

12 Försäkran om EU-konformitet (original)

Beteckning: Dammsugarenhet

Typbeteckning: TE DRS-6-A

Generation: 01

Vi försäkrar under eget ansvar att produkten stämmer överens med följande riktlinjer och normer: 2004/108/EG, 2006/42/EG, 2011/65/EU, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan
