TE DRS6A - Trapano elettrico HILTI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo di recupero polveri per martello perforatore
Marca	Hilti
Modello	TE DRS-6-A
Apparecchi compatibili	Martello perforatore Hilti TE 6-A36
Potenza nominale assorbita	60 W
Potenza di aspirazione	250 l/min
Peso	1.0 kg
Corsa di lavoro massima	96 mm
Diametro punta utilizzabile	5...16 mm
Capacità del contenitore polveri	200 ml (per foro ø 30 mm x 50 mm)
Cicli di rigenerazione del filtro standard	Fino a 100 cicli
Alimentazione	Tramite batteria del martello perforatore tramite interfaccia elettrica DRS
Funzioni principali	Aspirazione polveri durante la perforazione, regolazione della profondità di foratura e della corsa
Materiali compatibili	Calcestruzzo, muratura, pietra (non per legno o materiali nocivi come amianto senza regolamentazione nazionale)
Accessori in dotazione	Contenitore polveri con filtro, filtro di ricambio, coperchio di protezione, testa di aspirazione
Manutenzione e pulizia	Pulire con spazzola asciutta e panno morbido; non usare acqua, olio o aria compressa
Sicurezza	Utilizzare obbligatoriamente la maniglia laterale del martello; indossare una maschera respiratoria durante lo svuotamento; rispettare le istruzioni del martello perforatore
Ricambi e riparabilità	Contenitore polveri, filtro, testa di aspirazione disponibili; riparazione tramite servizio Hilti
Garanzia	Garanzia del produttore per tutta la durata di servizio dell'apparecchio (esclusa usura normale)
Informazioni generali	Modulo professionale; conformità CE (2004/108/CE, 2006/42/CE, 2011/65/UE, EN ISO 12100)

Domande frequenti - TE DRS6A HILTI

Con quali martelli perforatori è compatibile il modulo TE DRS-6-A?

Il modulo TE DRS-6-A è progettato per essere utilizzato esclusivamente con il martello perforatore Hilti TE 6-A36. Non deve essere montato su altri apparecchi.

Come regolare la profondità di foratura?

Premere il tasto dell'arresto di profondità, mantenerlo premuto e spingere l'anello fino alla profondità desiderata, quindi rilasciare il tasto. Assicurarsi che l'interruttore ON/OFF del martello non sia azionato durante la regolazione.

Come svuotare il contenitore polveri?

Tenere l'apparecchio in orizzontale e lasciarlo funzionare brevemente per aspirare la polvere rimanente. Premere il tasto di sblocco del contenitore, tirarlo verso il basso, svuotarlo picchiettandolo leggermente, quindi inserirlo fino allo scatto. Indossare una maschera respiratoria.

Come pulire il modulo?

Smontare il modulo dall'apparecchio, quindi pulirlo con una spazzola asciutta e un panno morbido. Non utilizzare mai acqua, olio, grasso o aria compressa, perché potrebbero danneggiare il filtro.

Come sostituire la testa di aspirazione?

Rimuovere il modulo dall'apparecchio. Premere il pulsante di sblocco della testa di aspirazione, estrarre la vecchia testa dal basso, quindi inserire la nuova testa nella guida fino a quando scatta.

Cosa fare in caso di eccessiva emissione di polvere?

Verificare che il contenitore polveri non sia pieno e svuotarlo se necessario. Se il problema persiste, controllare lo stato della testa di aspirazione (spazzola usurata o difettosa) e sostituirla. Assicurarsi anche che il modulo sia correttamente installato sull'apparecchio.

Quali tipi di punte sono utilizzabili con il modulo?

Il modulo accetta punte TE-C di diametro compreso tra 5 e 16 mm. La corsa predefinita è adatta per una punta di 170 mm di lunghezza totale.

Il modulo può essere utilizzato per forare legno o materiali contenenti amianto?

Il modulo non è progettato per la foratura del legno. Per i materiali nocivi come l'amianto, non deve essere utilizzato senza rispettare imperativamente la normativa nazionale vigente.

Come regolare la corsa per una punta più corta?

Premere il tasto del limitatore di corsa, mantenerlo premuto, premere l'apparecchio con la punta contro il muro fino a toccare il fondo, quindi rilasciare il tasto. Attenzione: non appena il tasto viene premuto, il telescopio si sblocca e può uscire bruscamente; indossare occhiali di protezione.

Dove trovare i ricambi e far riparare il modulo?

I ricambi (contenitore polveri, filtro, testa di aspirazione) sono disponibili presso la vostra agenzia Hilti. Per qualsiasi riparazione, contattare il servizio clienti Hilti o il vostro consulente commerciale.

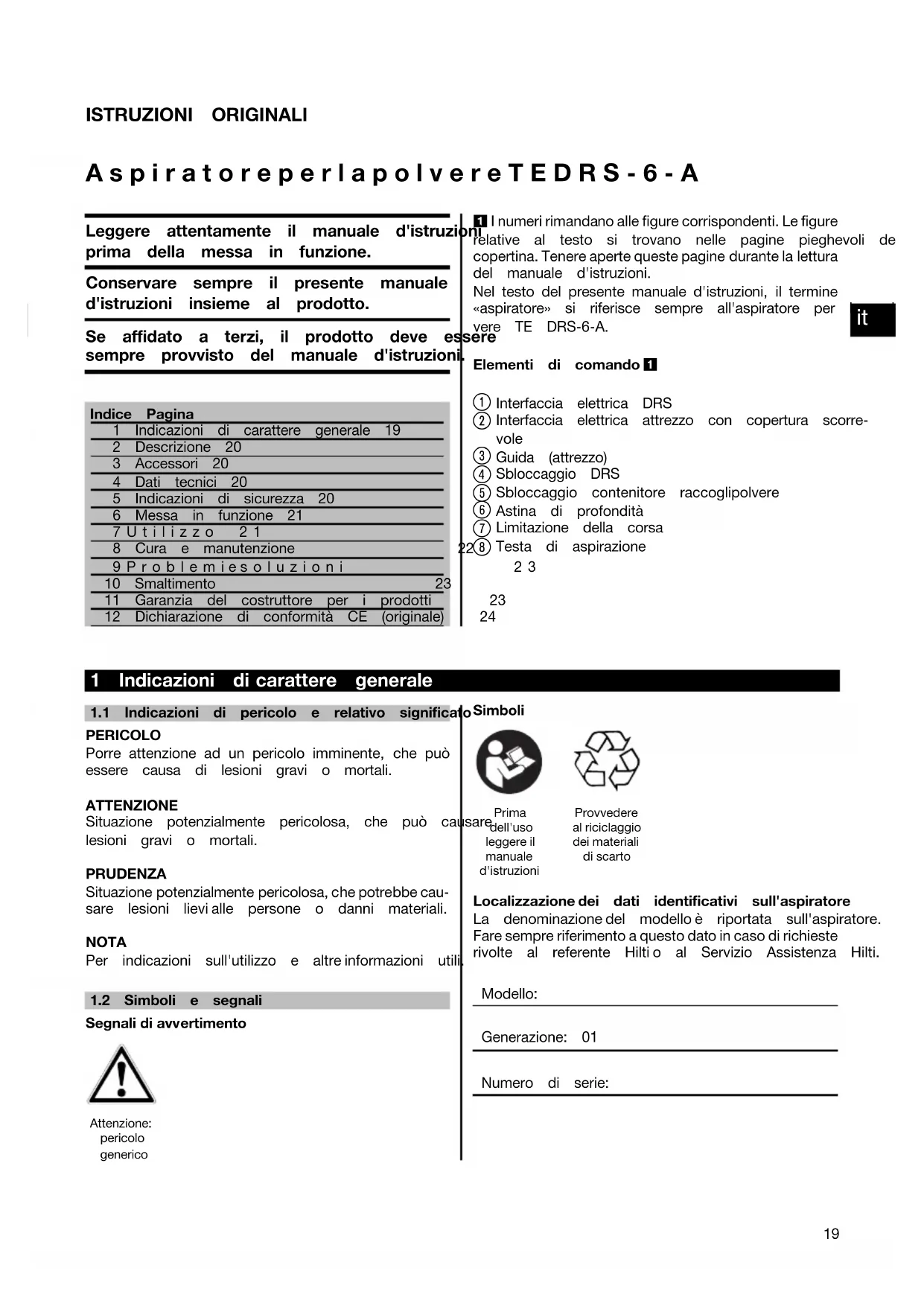

MANUALE UTENTE TE DRS6A HILTI

Leggere attentamente il manuale d'istruzi prima della messa in funzione.

Conservare sempre il presente manuale d'istruzioni insieme al prodotto.

Se affidato a terzi, il prodotto deve es sempre provvisto del manuale d'istruzioni

Indice Pagina

1	Indicazioni di carattere generale 19
2	Descrizione 20
3	Accessori 20
4	Dati tecnici 20
5	Indicazioni di sicurezza 20
6	Messa in funzione 21
7	Utilizzo 21
8	Cura e manutenzione
9	Problemiesoluzioni
10	Smaltimento 23
11	Garanzia del costruttore per i prodotti
12	Dichiarazione di conformità CE (originale)

1 I numeri rimandano alle figure corrispondenti. Le figure relative al testo si trovano nelle pagine pieghevoli de copertina. Tenere aperte queste pagine durante la lettura del manuale d'istruzioni.

Nel testo del presente manuale d'istruzioni, il termine «aspiratore» si riferisce sempre all'aspiratore per vere TE DRS-6-A.

Elementi di comando 1

① Interfaccia elettrica DRS
② Interfaccia elettrica attrezzo con copertura scorrevole
③ Guida (attrezzo)
④ Sbloccaggio DRS
⑤ Sbloccaggio contenitore raccoglipolvere
⑥ Astina di profondità
⑦ Limitazione della corsa
22⑧ Testa di aspirazione

2 3

23

24

1 Indicazioni di carattere generale

1.1 Indicazioni di pericolo e relativo significato Simboli

PERICOLO

Porre attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

ATTENZIONE

Situazione potenzialmente pericolosa, che può ca lesioni gravi o mortali.

PRUDENZA

Situazione potenzialmente pericolosa, che potrebbe causare lesioni lievi alle persone o danni materiali.

NOTA

Per indicazioni sull'utilizzo e altre informazioni utili

1.2 Simboli e segnali

Segnali di avvertimento

Attenzione:

pericolo

generico

Prima

e dell'uso

leggere il

manuale

d'istruzioni

Provvedere

al riciclaggio

dei materiali

di scarto

Localizzazione dei dati identificativi sull'aspiratore

La denominazione del modello è riportata sull'aspiratore. Fare sempre riferimento a questo dato in caso di richieste rivolte al referente Hilti o al Servizio Assistenza Hilti.

Modello:

Generazione: 01

Numero di serie:

2 Descrizione

2.1 Utilizzo conforme

L'aspiratore per la polvere TE DRS-6-A viene in come accessorio per il martello perforatore Hilti. L'aspiratore puòessere fissato in modo semplice all'attrezzo, cioè al martello perforatore utilizzato. L'aspiratore per la polvere non è adatto per la rotazione nel metallo e nel legno. Per la lavorazione di materiali nocivi per la sa l'amianto) osservare le normative nazionali. L'aspiratore è destinato ad un uso professionale. I amanutenzione e lacuradelli

sere eseguiti esclusivamente da personale autorizzato ed addestrato. Questo personale deve essere istruito piegato specificamente sui pericoli che possono presentarsi. TE 6-A36. L'aspiratore e l'attrezzo possono essere causa di danne veloce se utilizzati da personale non opportunamente istruito, maniera non idonea o non conforme allo scopo. foratura a Le aree di lavoro possono essere: cantieri, officine, o di restauro, ristrutturazione e nuove costruzioni. ne (ad es. Non e consentito manipolare o apportare modifiche all'aspiratore. L'uso Perèvitare rischi di lesioni, utilizzare l'aspiratore solo aspiratore devono es- abbinamento con il martello perforatore Hilti TE 6-A36

3 Accessori

Denominazione

Contenitore raccoglipolvere con filtro

Filtro

Coperchio protettivo per contenitore raccoglipolvere

Testa di aspirazione

4 Dati tecnici

Con riserva di modifiche tecniche.

Aspiratore per la polvere	TE DRS-6-A
Assorbimento di potenza nominale 60 W
Potenza di aspirazione 250 l/min
Peso 1,0 kg

Ulteriori informazioni tecniche

Corsa Max. 96 mm
Punte a percussione TE-C utilizzabili (∅)	5...16 mm
Capacità del contenitore raccoglipolvere	200 per HPS-1 5 mm: Foro ø 5 mm x 30 mm37 per HSA M10: Foro ø 10 mm x 70 mm56 per HKD-S M10 x 40: Foro ø 12 mm x
Cicli di rigenerazione del contenitore raccoglipolvere	Filtro standard: fino a 100 cicli

43 n

5 Indicazioni di sicurezza

ATTENZIONE! È assolutamente necessario legge attentamente tutte le istruzioni. Osservare le indicazioni di sicurezza riportate nel manuale d'istruzioni del martello perforatore Hilti utilizzato. Eventuali errori l'adempimento delle istruzioni possono causare lesi gravi. CUSTODIRE CON CURA LE PRESENTI ISTRUZIONI.

Utilizzare l'impugnatura laterale del martello perfo Hilti per tutte le applicazioni, anche quando è TE DRS-6-A.

re5.1 Polveri

Questo attrezzo è in grado di raccogliere una grande quantità della polvere presente, ma non tutta.

ATTENZIONE: Alcuni tipi di polvere che si possono creare durante lavori di taglio, levigatura, sgrossatura e foratura contengono sostanze chimiche di nota natura cancerogena, sostanze che possono provocare montato il danni congeniti, sterilità, danni permanenti delle vie

respiratorie o altri danni. Alcune di queste so chimiche sono il piombo delle vernici al piombo cristallino dei laterizi, del calcestruzzo, della mura della pietra naturale, oppure l'arsenico e il cron nel legno da costruzione trattato chimicamente. I colosità per l'utilizzatore varia in funzione della con cui vengono lavorati questi materiali. Per rì minimo la pericolosità di queste sostanze chi l'utilizzatore e le altre persone presenti devon rare in un ambiente ben aerato e utilizzare

stalizesicurezza ammessi. Utilizzare una protezione delle o, viè respiratorie adatta a determinate polveri present tuche osia in grado di filtrare le particelle microscopio nce poheentenga la polvere lontana dal viso e dal co laEvitare il contatto prolungato con la polvere. Indos frequenza abbigliamento protettivo e lavare con acqua disaronal la pelle che è entrata in contatto con la miobre. L'assorbimento della polvere attraverso la bocca, oil lavoro o gli occhi, o il contatto prolungato delle pa i coldispositivelle, può causare l' assimilazione di sostanze chimiche nocive per la salute.

it

6 Messa in funzione

6.1 Montaggio dell'aspiratore per la polvere

NOTA

Un filtro saturo può causare un eccessivo svilu polvere, di conseguenza occorre svuotarlo regolari Nel farlo, utilizzare protezioni per bocca e naso evitare di respirare la polvere.

NOTA

La ventola di aspirazione integrata nell'aspiratore la polvere è azionata da un motorino proprio. motorino riceve l'alimentazione elettrica dalla batt dell'attrezzo.

NOTA

Prima di montare l'aspiratore per la polvere, ad che i punti di fissaggio / l'attrezzo, e in part terfaccia elettrica dell'attrezzo, siano privi di polv altre impurità. Dopo l'inserimento dell'aspiratore p polvere, accertarsi che sia fissato correttamente.

NOTA

Sugli attrezzi a batteria, posizionare il selettore per la rotazione destrorsa / sinistrorsa in posizione centrale.

1. Rimuovere la punta dall'attrezzo.
2. Rimuovere l'astina di profondità dall'impugnatura laterale.
   3 Aprire la copertura scorrevole per l'interfaccia eletmente. trica sulla parte inferiore dell'attrezzo.
3. Tenere il martello perforatore in modo che l'interruto are ON / OFF del martello stesso non sia azio
4. Fare scorrere l'aspiratore lungo la guida applicata all'attrezzo, fino al completo aggancio.

per Questo Smontaggio dell'aspiratore per la polvere

eria NOTA

Sugli attrezzi a batteria, posizionare il selettore per la rotazione destrorsa / sinistrorsa in posizione centrale.

certarsi Rimuovere la punta dall'attrezzo.

1. Tenere il martello perforatore con aspiratore per la ere o polvere in modo che l'interruttore ON / OFF del er la martello stesso non sia azionato.

2. Premere lo sbloccaggio DRS e tenerlo premuto.

3. Estrarre dall'attrezzo l'aspiratore per la polvere tirandolo verso il basso.
4. Chiudere la copertura scorrevole per l'interfaccia elettrica sulla parte inferiore dell'attrezzo.

7 Utilizzo

7.1 Preparazione

7.1.1 Regolazione della lunghezza (regolazione della corsa) 3

NOTA

Normalmentelacorsaèimpostatasuunalunghezzadella punta (complessiva) di 170 mm. Per le punte più corte la corsa deve essere adeguata di conseguenza.

NOTA

Sugli attrezzi a batteria, posizionare il selettore per la rotazione destrorsa / sinistrorsa in posizione centrale.

1. Tenere il martello perforatore con aspiratore per la polvere in modo che l'interruttore ON / OFF del martello stesso non sia azionato.

2. PRUDENZA Premendo il pulsante di limitazione agli attrezzi indicati nel capitolo 2, onde evitare rischi della corsa si sblocca l'elemento telescopico, lezioni.

può fuoriuscire fino a 100 mm. Utilizzare protettivi.

Premere e tenere premuto il pulsante di li della corsa.

1. Premere contro la parete l'attrezzo con la p inserita fino a quando la punta tocca il m
2. Rilasciare il pulsante di limitazione della cors

7.1.2 Regolazione della profondità di foratura (astina di profondità) 4

NOTA

Se è necessario ottenere profondità di foratura ad es. nel caso di fori per tasselli, occorrerà profondità dei fori mediante dei fori di prova.

NOTA

Sugli attrezzi a batteria, posizionare il selettore rotazione destrorsa / sinistrorsa in posizione cent

1. Tenere il martello perforatore con aspiratore polvere in modo che l'interruttore ON / OF martello stesso non sia azionato.
2. Premere il pulsante dell'astina di profondità, premuto e posizionare l'anello alla profondità ratura desiderata.
3. Rilasciare il pulsante dell'astina di profondità.

7.2 Funzionamento

PRUDENZA

Osservare il manuale d'istruzioni del martello perforatore Hilti utilizzato. Usare l'aspiratore soltanto in abbinamento

pcchiali

ATTENZIONE

mitazione lavorazione di materiali nocivi per la salute (a l'amianto) osservare assolutamente le normative nazio- untali. uro.

sa. 7.2.1 Svuotare il contenitore raccoglipolvere 5

NOTA

Un filtro saturo può causare un eccessivo sviluppo d polvere, di conseguenza occorre svuotarlo regolarmente. Nel farlo, utilizzare protezioni per bocca e naso così esattare di respirare la polvere. rilevare le

NOTA

Durante la pulizia non toccare il materiale filtrante e non utilizzare aria compressa per pulire. Questa infatti e pottèbbe danneggiare il materiale filtrante.

rale.

1. Tenere l'attrezzo in posizione orizzontale e farlo gi per laare per qualche istante. In questo modo i residui F delpolvere che si sono depositati nell'aspiratore vengono aspirati nel contenitore raccoglipolvere. tenero Premere il tasto di sbloccaggio del contenitore rac di fooglipolvere e tenerlo premuto.

2. Tirando verso il basso, estrarre il contenitore raccoligolipolvere dall'aspiratore.

3. Svuotare il contenitore raccoglipolvere dandogli dei colpi leggeri ed evitando così un'eccessiva formazione di polvere.
4. Inserire il contenitore vuoto nell'aspiratore spingen- dolodalbassoversol'altofinoalcomple cio. Se si utilizza un nuovo contenitore raccogli- polvere, prima del montaggio occorrerà togliergli il coperchio protettivo.

8 Cura e manutenzione

PRUDENZA

Smontare l'aspiratore per la polvere dall'attrezzo.

8.1 Manutenzione dell'aspiratore

PRUDENZA

Non utilizzare acqua, olio, grasso o detergenti.

Pulire il sistema di aspirazione della polvere us esclusivamente uno spazzolino asciutto e uno str per la pulizia. Durante questa operazione, utilizza mascherina di protezione per le vie respiratorie.

8.2 Sostituzione della testa di aspirazione 6

1. Rimuovere l'aspiratore per la polvere dall'attrezzo.
2. Premere il pulsante di sbloccaggio della testa di aspirazione e tenerlo premuto.
3. Estrarre la vecchia testa di aspirazione verso l'alto facendola uscire dalla guida.
4. Spingere la nuova testa di aspirazione nella guida ndo fino al completo aggancio.

8.3 una Manutenzione

Controllare regolarmente che le parti esterne dell'aspira tore non presentino danneggiamenti e che tutti gli el menti di comando funzionino perfettamente. Non utilizzare l'aspiratore se è danneggiato o se gli elementi comando non funzionano correttamente. Fare riparare l'aspiratore dal Centro Riparazioni Hilti.

9 Problemi e soluzioni

Problema	Possibile	causa	Soluzione
Formazione	eccessiva	di pol-	Contenitore raccoglipolvere pieno Svuotare il contenitore raccoglipol-vere
			Testa di aspirazione difettosa Sostituire la testa di aspirazione
			Spazzola della testa di aspirazioneSostituire la testa di aspirazioneusurata
Punta non aspirazione	centrata	nella testa	Aspiratore per la polvere non inserire correttamente l'aspiratore percorrettamente nell'attrezzo la polvere nell'attrezzo

it

10 Smaltimento

Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti si è già organizzata per provvedere al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni a riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.

11 Garanzia del costruttore per i prodotti

Hilti garantisce che il prodotto fornito è esente di materiale e di produzione. Questa garanzia è a condizione che il prodotto venga correttament zato e manipolato in conformità al manuale d'is Hilti, che venga curato e pulito e che l'unità venga salvaguardata, cioè vengano utilizzati per dotto esclusivamente materiale di consumo, acces ricambi originali Hilti.

La garanzia si limita rigorosamente alla riparazio tuita o alla sostituzione delle parti difettose per durata del prodotto. Le parti sottoposte a norm non rientrano nei termini della presente garanzia.

Si escludono ulteriori rivendicazioni, se non d'mente disposto da vincolanti prescrizioni nazio particolare Hilti non si assume alcuna respon

per di estentiali difetti o danni accidentali o conque zialidadiretti o indiretti, perdite o costi relativi alla e bilitàz-/ impossibilità d'impiego del prodotto per qua trusivoglia ragione. Si escludono espressamente tacite tegranzie per l'impiego o l'idoneità per un particolari sottopo.

sori e

Per riparazioniosostituzionidel prodotto o di singoli com ponenti e subito dopo aver rilevato qualsivoglia danno nediferta, è necessario contattare il Servizio Clienti Hilti. Hitter Italia SpA provvederà al ritiro dello stesso, a m aleoriusura

Questi sono i soli ed unici obblighi in materia di ga iversa-che Hilti è tenuta a rispettare; quanto sopra anni nali. sostituisce tutte le dichiarazioni precedenti e/o consaleilitàoranee alla presente, nonché altri accordi scritti e, verbali relativi alla garanzia.

12 Dichiarazione di conformità CE (originale)

Denominazione: Aspiratore per la polvere

Modello: TE DRS-6-A

Generazione: 01

Anno di progettazione: 2009

Sottonostra unica responsabilità, dichiariamoche questo

prodotto è stato realizzato in conformità alle se

Baeio di Luccini Jan Doongaji

Documentazione tecnica presso:
