MANUAL DE USUARIO TE DRS6A HILTI

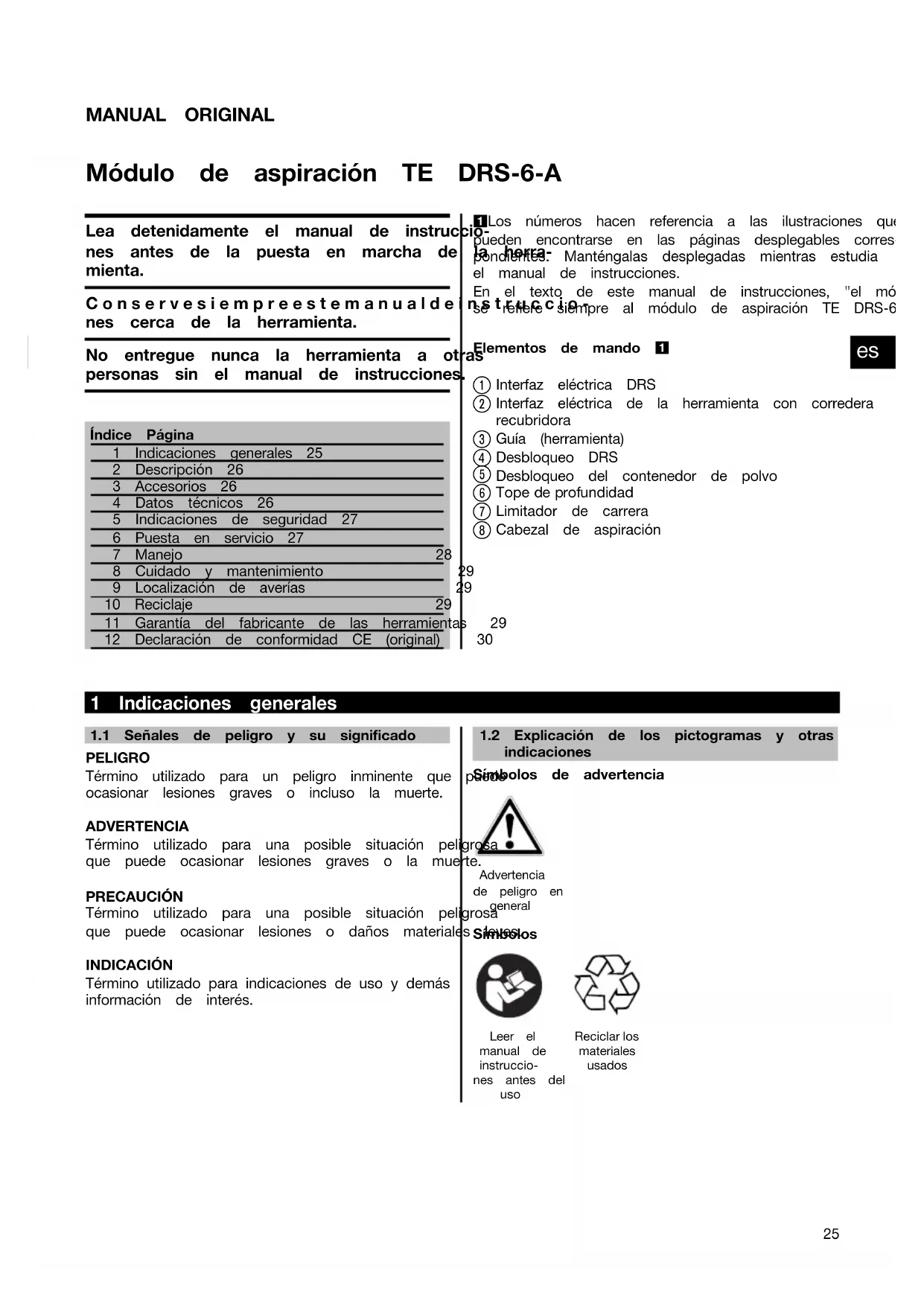

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02MANUAL ORIGINAL Módulo de aspiración TE DRS‑6‑A Lea detenidamente el manual de instruccio- nes antes de la puesta en marcha de la herra- mienta. Conservesiempreestemanualdeinstruccio- nes cerca de la herramienta. No entregue nunca la herramienta a otras personas sin el manual de instrucciones. Índice Página1 Indicaciones generales 252 Descripción 263 Accesorios 264 Datos técnicos 265 Indicaciones de seguridad 276 Puesta en servicio 277 Manejo 288 Cuidado y mantenimiento 299 Localización de averías 2910 Reciclaje 2911 Garantía del fabricante de las herramientas 2912 Declaración de conformidad CE (original) 301 Los números hacen referencia a las ilustraciones quepueden encontrarse en las páginas desplegables corres-pondientes. Manténgalas desplegadas mientras estudiael manual de instrucciones.En el texto de este manual de instrucciones, "el módulo"se refiere siempre al módulo de aspiración TE DRS‑6-A.Elementos de mando 1 Interfaz eléctrica DRS Interfaz eléctrica de la herramienta con correderarecubridora Guía (herramienta) Desbloqueo DRS Desbloqueo del contenedor de polvo

Limitador de carrera Cabezal de aspiración 1 Indicaciones generales 1.1 Señales de peligro y su significadoPELIGROTérmino utilizado para un peligro inminente que puedeocasionar lesiones graves o incluso la muerte.ADVERTENCIATérmino utilizado para una posible situación peligrosaque puede ocasionar lesiones graves o la muerte.PRECAUCIÓNTérmino utilizado para una posible situación peligrosaque puede ocasionar lesiones o daños materiales leves.INDICACIÓN Término utilizado para indicaciones de uso y demás información de interés.1.2 Explicación de los pictogramas y otrasindicacionesSímbolos de advertenciaAdvertenciade peligro engeneralSímbolosLeer elmanual deinstruccio-nes antes del uso Reciclar losmaterialesusados

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02Ubicación de los datos identificativos en el módulo La denominación del modelo figura en el módulo. Para cualquier consulta dirigida a nuestro representante o de- partamento del servicio técnico notifique siempre estas especificaciones. Modelo: Generación: 01 N.º de serie: 2 Descripción

2.1 Uso conforme a las prescripciones

El módulo de aspiración TE DRS‑6‑A se utiliza como accesorio para el martillo perforador Hilti TE 6‑A36. El módulo puede fijarse fácil y rápidamente a la herra- mienta, es decir, al martillo perforador que se utilice. El módulo de aspiraciónnoesadecuadoparalos trabajos de taladrado sin percusión en metal y madera. Tenga en cuenta las disposiciones nacionales relativas al trabajo con materiales nocivos para la salud (p. ej., amianto). Este módulo ha sido diseñado para el usuario profesional. Por este motivo, las operaciones de manejo, manteni- miento y reparación correrán a cargo exclusivamente de personal autorizado y debidamente cualificado. Este per- sonal debe estar especialmente instruido en lo referente a los riesgos de uso. La herramienta y el módulo pueden conllevar riesgos si son manejados de forma inadecuada por parte de per- sonal no cualificado o si se utilizan para usos diferentes alosqueestándestinados. El entorno de trabajo puede ser: lugares en obras, talle- res, restauraciones, reformas y obra nueva. No está permitido efectuar manipulaciones o modifica- ciones en el módulo. Para evitar lesiones, utilice el módulo únicamente con el martillo perforador Hilti TE 6‑A36. 3 Accesorios Denominación Contenedor de polvo con filtro Filtro Tapa protectora para el contenedor de polvo Cabezal de aspiración 4 Datos técnicos Reservado el derecho a introducir modificaciones técnicas. Módulo TE DRS‑6‑A Consumo nominal de potencia 60 W Rendimiento de aspiración 250 l/min Peso 1,0 kg Información de la herramienta y de su aplicación Carrera de trabajo Máx. 96 mm Broca para martillos perforadores TE-C admisible (Ø) 5…16 mm Capacidad del contenedor de polvo 200 para HPS‑1 5 mm: Taladro ø 5 mm x 30 mm 37 para HSA M10: Taladro ø 10 mm x 70 mm 56 para HKD‑S M10 x 40: Taladro ø 12 mm x 43 mm Ciclos de regeneración del contenedor de polvo Filtro estándar: Hasta 100 ciclos

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 025 Indicaciones de seguridad ¡ATENCIÓN! Lea íntegramente estas instrucciones. Tenga en cuenta las indicaciones de seguridad del ma- nual de instrucciones del martillo perforador Hilti que esté utilizando. Si no se atiene a las indicaciones pue- den producirse lesiones de gravedad. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO. Utilice la empuñadura lateral del martillo perforador Hilti para todas las aplicaciones, incluso si está montado el TE DRS‑6‑A.

Esta herramienta aspira un porcentaje elevado del polvo resultante, aunque no todo. ADVERTENCIA: ciertos tipos de polvo que se produ- cen al realizar trabajos de desbarbado, lijado, tron- zado y taladrado, contienen sustancias químicas, co- nocidas por provocar cáncer, que ocasionan malfor- maciones enel feto, esterilidad, problemas en las vías respiratorias y otras lesiones. Entre estas sustancias químicas se encuentran el plomo de la pintura de plomo, el cuarzo cristalino derivado de ladrillos secos, hormigón, mampostería o piedras naturales, o el arsénico y el cromo derivadosdelamaderadeconstruccióntratadaconpro- ductos químicos. El nivel de riesgo varía dependiendo de la frecuencia con la que se realizan estos trabajos. Para reducir los efectos de estas sustancias quími- cas, tanto el usuario como terceras personas deben trabajar en espacios con buena ventilación y usar siempre equipos de seguridad autorizados. Utilice una mascarilla adecuada para determinados tipos de polvo, que pueda filtrar además partículas micros- cópicas y mantenga alejado el polvo de la cara y el cuerpo. Evite un contacto prolongado con el polvo. Utilice prendas protectoras y lave con agua y jabón las partes de su cuerpo que hayan estado en contacto con el polvo. La penetración de partículas de polvo a través de la boca, nariz u ojos y el contacto prolongado del polvo con la piel puede provocar la absorción de sustancias químicas perjudiciales para la salud. 6 Puesta en servicio

6.1 Montaje del módulo de aspiración 2

INDICACIÓN Un filtro lleno puede dar lugar a una formación excesiva de polvo y, por tanto, es necesario vaciarlo periódica- mente. Utilice una mascarilla protectora. INDICACIÓN El ventilador de aspiración integrado en el módulo es accionado por un motor propio. La alimentación de este motor corre a cargo de la batería de la herramienta. INDICACIÓN Antes de montar el módulo de aspiración, asegúrese de que el punto de fijación, la herramienta y especialmente la interfaz eléctrica de la herramienta se encuentren libres de polvo y obstáculos. Una vez montado el módulo, compruebe que esté bien sujeto. INDICACIÓN En las herramientas que funcionan con batería, ponga en la posición central el conmutador de giro a la dere- cha/izquierda.

1. Extraiga la broca del aparato.

2. Retire el tope de profundidad de la empuñadura

3. Abra la corredera recubridora de la interfaz eléctrica

situada en la parte inferior de la herramienta.

4. Sujete el martillo perforador evitando accionar el in-

terruptor de conexión/desconexión del martillo per- forador.

5. Desplace el módulo de aspiración a lo largo de la

guía situada en la herramienta hasta que se encas- tre.

6.2 Desmontaje del módulo de aspiración

INDICACIÓN En las herramientas que funcionan con batería, ponga en la posición central el conmutador de giro a la dere- cha/izquierda.

1. Retire la broca del aparato.

2. Sujete el martillo perforador con el módulo de

aspiración evitando accionar el interruptor de co- nexión/desconexión del martillo perforador.

3. Pulse el desbloqueo DSR y manténgalo pulsado.

4. Tire del módulo de aspiración hacia abajo desde la

5. Cierre la corredera recubridora de la interfaz eléc-

trica situada en la parte inferior de la herramienta.

INDICACIÓN En condiciones normales, la carrera está adaptada para una longitud (total) de la broca de 170 mm. Para brocas más cortas deberá ajustarse la carrera. INDICACIÓN En las herramientas que funcionan con batería, ponga en la posición central el conmutador de giro a la dere- cha/izquierda.

1. Sujete el martillo perforador con el módulo de

aspiración evitando accionar el interruptor de co- nexión/desconexión del martillo perforador.

PRECAUCIÓN Al pulsar el botón del limitador de carrera se desbloquea el telescopio y puede des- plegarse hasta 100 mm. Utilice gafas protectoras. Pulse el botón del limitador de carrera y manténgalo presionado.

3. Presione la herramienta con la broca ya colocada

contra la pared hasta que la broca entre en contacto con la pared.

4. Vuelva a soltar el botón.

7.1.2 Ajuste de la profundidad de perforación (tope

de profundidad) 4 INDICACIÓN Cuando se requiera una profundidad de perforación exacta, p. ej., para perforaciones de orificios para tacos, deberá calcular la profundidad de perforación realizando para ello orificios de prueba. INDICACIÓN En las herramientas que funcionan con batería, ponga en la posición central el conmutador de giro a la dere- cha/izquierda.

1. Sujete el martillo perforador con el módulo de

aspiración evitando accionar el interruptor de co- nexión/desconexión del martillo perforador.

2. Pulse el botón del tope de profundidad, mantén-

galo presionado y desplace el anillo hasta ajustar la profundidad de perforación deseada.

3. Suelte el botón del tope de profundidad.

PRECAUCIÓN Tenga en cuenta el manual de instrucciones del marti- llo perforador Hilti que esté utilizando. Utilice el módulo únicamente combinado con las herramientas que se es- pecifican en el capítulo 2, ya que en caso contrario existe riesgo de lesiones. ADVERTENCIA Tenga en cuenta las disposiciones nacionales relativas al trabajo con materiales nocivos para la salud (p. ej., amianto).

7.2.1 Vaciado del depósito del polvo 5

INDICACIÓN Un filtro lleno puede dar lugar a una formación excesiva de polvo y, por tanto, es necesario vaciarlo periódica- mente. Utilice una mascarilla protectora. INDICACIÓN Durante la limpieza no toque el material filtrante ni utilice aire comprimido; esto podría dañarlo.

1. Mantenga la herramienta en una posición nivelada

y déjela funcionar unos instantes. De ese modo losrestosdepolvoqueestánalmacenadosenel módulo de aspiración se aspiran en el contenedor de polvo.

2. Pulse la tecla de desbloqueo del contenedor de

polvo y manténgala presionada.

3. Extraiga el contenedor de polvo del módulo de

aspiración tirando hacia abajo.

4. Si vacía el contenedor de polvo sacudiéndolo lige-

ramente, evitará que se genere demasiado polvo.

5. Desplace desde abajo el contenedor de polvo va-

cío en el módulo de aspiración hasta que éste se encastre. Antes de colocar un nuevo contenedor de polvo, deberá retirar la tapa protectora.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 028 Cuidado y mantenimiento PRECAUCIÓN Desmonte el módulo de aspiración del aparato.

8.1 Cuidado del módulo

PRECAUCIÓN No use agua, lubricantes, grasas o detergentes. Limpie el módulo de aspiración de polvo con un cepi- llo seco y un paño de limpieza. Utilice una mascarilla protectora.

8.2 Sustitución del cabezal de aspiración 6

1. Retire el módulo de aspiración del aparato.

2. Pulse el botón de desbloqueo del cabezal de aspi-

ración y manténgalo presionado.

3. Tire hacia arriba del cabezal de aspiración antiguo

4. Presione el nuevo cabezal de aspiración en la guía

hasta que éste se encastre.

Comprueberegularmentequeningunade las partesexte- riores del módulo esté dañada y que todos los elementos de mando se encuentren en perfecto estado de funciona- miento. No use el módulo si alguna parte está dañada o si alguno de los elementos de manejo no funciona correc- tamente. En caso necesario, encargue la reparación del módulo al Servicio Técnico de Hilti. 9 Localización de averías Fallo Posible causa Solución Formación excesiva de polvo Contenedor de polvo lleno Vaciado del depósitodelpolvo Cabezal de aspiración defectuoso Sustitución del cabezal de aspiración Cepillo del cabezal de aspiración des- gastado Sustituya el cabezal de aspiración La broca no está centrada en el cabezal de aspiración El módulo de aspiración no está mon- tado correctamente en la herramienta El módulo de aspiración está mon- tado correctamente en la herramienta 10 Reciclaje Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación de materiales adecuada. En muchos países, Hilti ya dispone de un servicio de recogida de la herramienta usada. Póngase en contacto con el servicio de atención al cliente de Hilti o con su asesor de ventas. 11 Garantía del fabricante de las herramientas Hilti garantiza la herramienta suministrada contra todo fallo de material y de fabricación. Esta garantía se otorga a condición de que la herramienta sea utilizada, mane- jada, limpiada y revisada de conformidad con el manual de instrucciones de Hilti, y de que el sistema técnico sea salvaguardado, es decir, que se utilicen en la herra- mienta exclusivamente consumibles, accesorios y piezas de recambio originales de Hilti. Esta garantía abarca la reparación gratuita o la substi- tución sin cargo de las piezas defectuosas durante toda la vida útil de la herramienta. La garantía no cubre las piezas sometidas a un desgaste normal. Quedan excluidas otras condiciones que no sean las expuestas, siempre que esta condición no sea contraria a las prescripciones nacionales vigentes. Hilti no acepta la responsabilidad especialmente en relación con deterioros, pérdidas o gastos directos, indirectos, accidentales o consecutivos, en relación con la utilización o a causa de la imposibilidad de utilización de la herramienta para cualquiera de sus finalidades. Quedan excluidas en particular todas las garantías tácitas relacionadas con la utilización y la idoneidad para una finalidad precisa.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02Para toda reparación o recambio, les rogamos que envíen laherramientaolaspiezasencuestiónaladireccióndesu organización de venta Hilti más cercana inmediatamente después de la constatación del defecto. Estas son las únicas obligaciones de Hilti en materia de garantía, las cuales anulan toda declaración ante- rior o contemporánea, del mismo modo que todos los acuerdos orales o escritos en relación con las garantías. 12 Declaración de conformidad CE (original) Denominación: Módulo de aspiración Denominación del mo- delo:
