BRUKSANVISNING TE DRS6A HILTI

Indholdsfortegnelse side

1.1 Signalord og deres betydning

FARE

2.1 Anvendelsesformål

Støvsugermodulet TE DRS-6-A anvendes som tilb Hilti-borehammer TE 6-A36.

Sæt på batteridrevne maskiner valgkontakten til /venstreløb i midterposition.

8 Rengøring og vedligeholdelse

FORSIGTIG

12 EF-overensstemmelseserklæring (original)

Tekniske dokumentation ved:

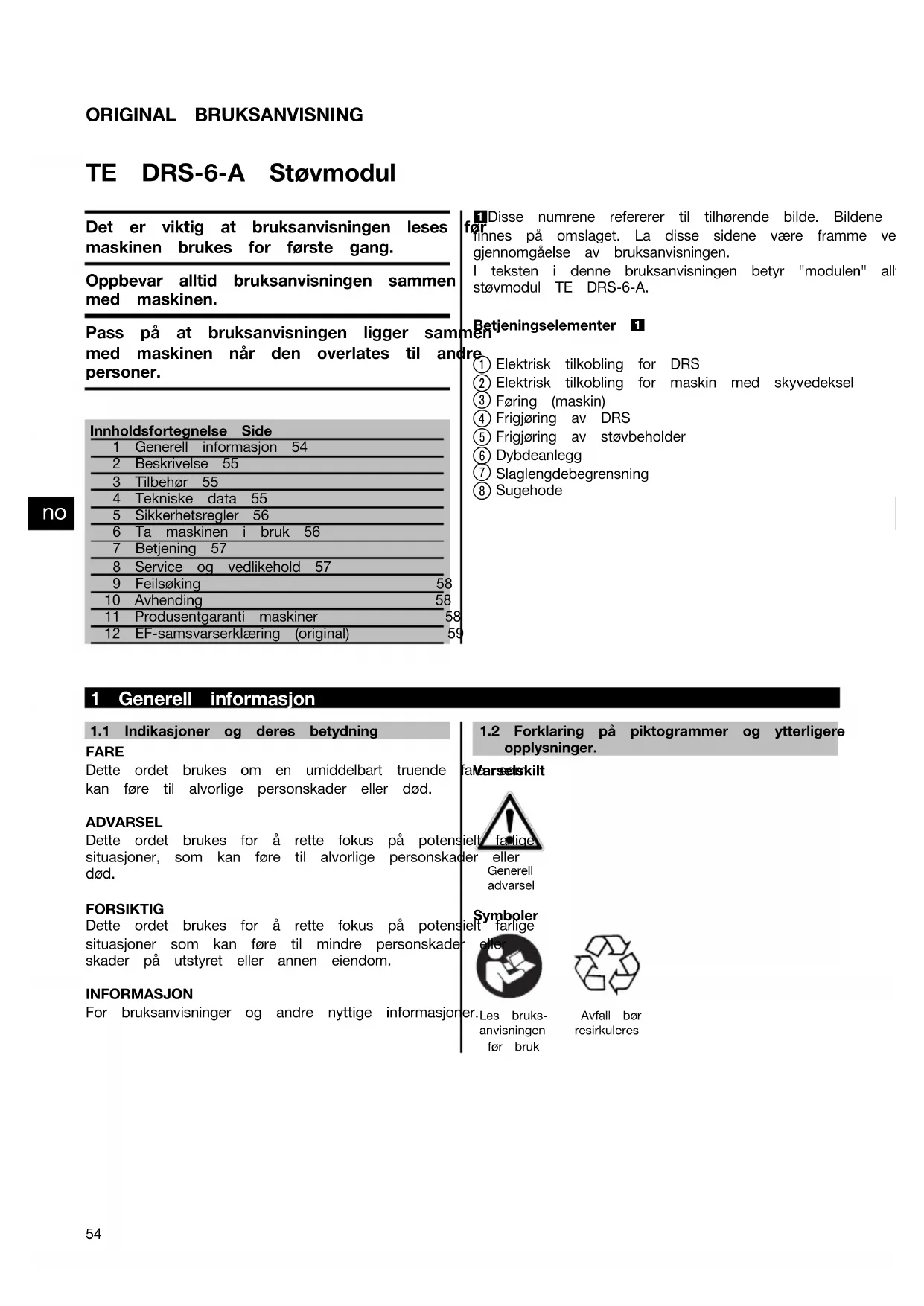

Det er viktig at bruksanvisningen leses maskinen brukes for første gang.

Oppbevar alltid bruksanvisningen sammen med maskinen.

Innholdsfortegnelse Side

1	Generell informasjon 54
2	Beskrivelse 55
3	Tilbehør 55
4	Tekniske data 55
5	Sikkerhetsregler 56
6	Ta maskinen i bruk 56
7	Betjening 57
8	Service og vedlikehold 57
9	Feilsøking	58
10	Avhending	58
11	Produsentgaranti maskiner	58
12	EF-samsvarserklæring (original)	59

1 Disse numrene refererer til tilhørende bilde. Bildene finnes på omslaget. La disse sidene være framme ve gjennomgåelse av bruksanvisningen.

I teksten i denne bruksanvisningen betyr "modulen" all støvmodul TE DRS-6-A.

Betjeningselementer 1 men

① Elektrisk tilkobling for DRS
② Elektrisk tilkobling for maskin med skyvedeksel
③ Føring (maskin)
④ Frigjøring av DRS
⑤ Frigjøring av støvbeholder
⑥ Dybdeanlegg
⑦ Slaglengdebegrensning
⑧ Sugehode

1 Generell informasjon

1.1 Indikasjoner og deres betydning

FARE

Dette ordet brukes om en umiddelbart truende kan føre til alvorlige personskader eller død.

ADVARSEL

Dette ordet brukes for å rette fokus på potensielt situasjoner, som kan føre til alvorlige personskader død.

FORSIKTIG

Dette ordet brukes for å rette fokus på potens situasjoner som kan føre til mindre personskade skader på utstyret eller annen eiendom.

INFORMASJON

For bruksanvisninger og andre nyttige informasjoner. Les bruks-

1.2 Forklaring på piktogrammer og ytterligere opplysninger.

faMearselskilt

Generell advarsel

Symboler

ielt tarlige

er. Les bruks- anvisningen før bruk

Avfall bør resirkuleres

Lokalisering av identifikasjonsdata på modulen

Typebetegnelsen befinner seg på typeskiltet på Oppgialltiddenneved henvendelsertil vår forhandler servicessted.

Type:

nodulen.

eller

Generasjon: 01

Serienummer:

2 Beskrivelse

2.1 Forskriftsmessig bruk

Støvmodulen TE DRS-6-A skal brukes som tilbel Hilti borhammer TE 6-A36.

Modulen kan festes raskt og enkelt på maskine borhammeren som skal brukes.

Støvmodulen er ikke egnet ved rotasjonsboring og tre.

Når det gjelder bearbeiding av helsefarlige stoffer eksempel asbest) må nasjonale bestemmelser følg

Modulen er beregnet for profesjonelt bruk. Den må k prukes, vedlikeholdes og repareres av personell med opplæring. Personalet må informeres om spesielle farer som kan på oppstå.

Modullenogmaskinenkanutgjø betienes av ukvalifisert personell eller den benyttes feil metall Apparatet er beregnet for bruk på: Byggeplasser, verksteder, til renovering, ombygging og for konstruksjonsarbeid.

Manipulering eller modifisering av modulen er ikke tilla For å unngå fare for personskader skal modulen kun brukes sammen med Hilti borhammer TE 6-A36.

no

3 Tilbehør

Betegnelse

Støvbeholder med filter

Filter

Beskyttelsesdeksel for støvbeholder

Sugehode

4 Tekniske data

Med forbehold om løpende tekniske forandringer!

Modul	TE DRS-6-A
Opptatt effekt	60 W
Sugeeffekt	250 l/min
Vekt	1,0 kg

Maskiner og informasjon om bruken

Arbeidsslag	Maks. 96 mm
TE-C hammerbor som kan brukes (∅)	5...16 mm
Kapasitet støvbeholder	200 for HPS-1 5 mm: Borehull ø 5 mm x 30 m37 for HSA M10: Borehull ø 10 mm x 70 mm56 for HKD-S M10 x 40: Borehull ø 12 mm x 43
Regenerasjonssykluser støvbeholder	Standardfilter: Inntil 100 sykluser

5 Sikkerhetsregler

OBS! Samtlige instruksjoner må leses. Ta hen til sikkerhetsanvisningene i bruksanvisningen for H borhammeren som skal brukes. Det kan oppstå personskader hvis disse anvisningene ikke følges. BEVAR INSTRUKSJONENE PÅ ET SIKKERT STED Ved alle typer bruk må du benytte sidehåndtak Hilti-borhammeren, også når TE DRS-6-A er mor

5.1 Støv

Dette apparatet samler opp en betydelig andel som oppstår, men ikke alt.

ADVARSEL: Visse støvtyper som oppstår gjenn rubbing, sliping, kapping og boring, inneholder kjemikaler som er kjent for å være kreftfrem og kan føre til fosterskader, manglende frukt

sy Kroniske skader på luftveiene eller andre skader. Ilt Disse kjemikaliene omfatter blant annet bly fra blyholdi avnige krystallinsk kvarts fra murstein, betong, murverk OEP-naturstein, men også arsen og krom fra kjemisk behandlet konstruksjonstre. Skaderisikoen for deg etavpänger av hvor ofte du utfører slikt arbeid. For teåt minimere belastningen fra disse kjemikaliene må bruker og tredjeperson arbeide i et godt ventilert rom, samt bruke tillatt verneutstyr. Bruk åndedrettsvern som er egnet til bestemte typer stø av støvet og som kan filtrere bort mikroskopiske partikler og holde støv unna ansiktet og kroppen. Unngå varig kontakt med støv. Bruk personlig verneutstyr og om vask hudpartier som er kommet i berøring med st med såpe og vann. Støvinnånding gjennom munnen, kallende nesen, øynene eller varig kontakt med støv via huden parhet, kan føre til økt inntak av helsefarlig støv.

6 Ta maskinen i bruk

no

6.1 Montering av støvmodulen 2

INFORMASJON

Et fullt filter kan føre til kraftig støvutvikling. Derfor må det tømmes jevnlig. Bruk støvmaske.

INFORMASJON

Sugeviften som er integrert i støvmodulen drives egen motor. Strømtilførselen til denne motoren k fra maskinens batteri.

INFORMASJON

På en batteridrevet maskin skal du sette høyre-/vensteromkoblingsbryteren i midtstilling.

1. Fjern boret fra maskinen.
2. Fjern dybdeanslaget fra sidehåndtaket.
3. Åpne skyvedekselet for den elektriske kontakten på maskinens underside.
4. Hold borhammeren slik at borhammerens av/på-bryter ikke er betjent.
5. Skyv støvmodulen langs føringen inn på maskinen med til erden smekker på plass.

6.2 Demontering av støvmodul

INFORMASJON

På en batteridrevet maskin skal du sette høyre-/vensteromkoblingsbryteren i midtstilling. kten

1. Når Fjern boret fra maskinen.
2. Hold borhammeren slik at borhammerens av/på-bryter ikke er betjent.
3. Trykk og hold inne låsemekanismen for DRS.
4. Trekk støvmodulen ned og bort fra av maskinen.
5. Lukk skyvedekselet for den elektriske kontakten på maskinens underside.

7 Betjening

7.1 Klargjøring

7.1.1 Lengdejustering (slaglengdejustering) 3

INFORMASJON

Normalt er slaglengden innstilt på en (total) bor 170 mm. For kortere bor må slaglengden tilpas

INFORMASJON

På en batteridrevet maskin skal du sette høyre-/vensteromkoblingsbryteren i midtstilling.

1. Hold borhammeren slik at borhammerens av/p bryter ikke er betjent.
2. FORSIKTIG Ved å trykk på knappen for slæ begrensning frigjøres teleskopet, og det kan ut inntil 100 mm. Bruk vernebriller. Trykk og hold inne knappen for slaglengde-begrensning.
3. Trykk maskinen, med boret satt inn, mot ve inntil boret berører veggen.
4. Slipp knappen for slaglengdebegrensning igjen

7.1.2 Innstilling av boredybde (dybdeanslag) 4

INFORMASJON

Hvis det for eksempel kreves nøyaktig boredybd forbindelse med plugghullboringer, må du først t riktig boredybde gjennom boring av prøvehull.

INFORMASJON

På en batteridrevet maskin skal du sette høyre-/vensteromkoblingsbryteren i midtstilling.

1. Hold borhammeren slik at borhammerens av/på-bryter ikke er betjent.

2. Trykk på dybdeanleggets knapp, hold den inne skyv ringen til ønsket boredybde.

3. Slipp dybdeanleggets knapp igjen.

7.2 Bruk

FORSIKTIG

la hensyn til bruksanvisningen for Hilti borhammeren som skal brukes. Modulen skal bare brukes sammen med maskinene som er nevnt i kapittel 2. Ellers opp det fare for personskade.

ADVARSEL

Når det gjelder arbeid med helseskadelige stoffer (for eksempel asbest), må nasjonale bestemmelser alltid følges jengde- trekkes

7.2.1 Tøm støvbeholderen 5

INFORMASJON

Et fullt filter kan føre til kraftig støvutvikling. Denor gemmes jevnlig. Bruk støvmaske.

INFORMASJON

Ikke berør filtermaterialet ved rengjøring, og ikke bruk trykkluft til rengjøringen. Dette kan skade filtermaterialet

1. i nne Hold maskinen vannrett og la den gå et kort tidsrom. Dermed blir støvrester som er avleiret i støvmodulen, sugd inn i støvbeholderen.
2. Trykk og hold inne frigjøringsknappen for støv- beholderen.
3. Trekk støvbeholderen nedover og ut av støvmodulen.
4. Tøm støvbeholderen ved å banke lett på den, med unngå kraftig støvutvikling.
5. Sett den tomme støvposen nedenfra inn i støvmodulen til den smekker på plass. Hvis du skal bruke en ny støvbeholder, må du fjerne beskyttelsesdekselet før du setter den inn.

8 Service og vedlikehold

FORSIKTIG

8.1 Stell av modulen

FORSIKTIG

Ikke bruk vann, olje, fett eller rengjøringsmiddel.

Bruk en tørr børste og en rengjøringsklut for å støvavsuget. Bruk støvmaske.

1. Fjern støvmodulen fra maskinen.

2. Trykk og hold inne sugehodets frigjøringsknapp.

3. Trekk det gamle sugehodet oppover og ut av føringen.
4. Trykk inn det nye sugehodet i føringen inntil del i inngrep.

8.3 Vedlikehold

søgjæfer skader på alle eksterne deler av modulen j og kontroller at betjeningselementene fungerer feilfritt. Ikke bruk modulen hvis deler er ødelagt, eller hvis betjeningselementene ikke fungerer feilfritt. La et Motek service-senter foreta reparasjonen.

9 Feilsøking

Feil

Mulig årsak

Løsning

Kraftig støvutvikling Full støvbeholder Tøm støvbeholderen

Defekt sugehode Bytte sugehode

Sugehodebørsten er slitt Bytte sugehode

Boret står ikke sentrert i sugstøvmodulen er ikke satt riktig inSett støvmodulen riktig inn i maskinen hodet maskinen

10 Avhending

De fleste av Hiltis maskiner er laget av resirkulerbart materiale. En forutsetning for gjenvinning er at delene tas fra hverandre på korrekt måte. Norge har en ordning for resirkulering av maskiner. Trenger du mer informasjon, kontakt Motek.

11 Produsentgaranti maskiner

Hilti garanterer at levert apparat er fritt for mat fabrikasjonsfeil. Garantien gjelder under forutsetning at apparatet er benyttet, håndtert og vedlikehold og i henhold til Hilti-bruksanvisningen og at de enheten overholdes, dvs. at det kun brukes orig Hilti forbruksmateriale, tilbehør og deler sammen apparatet.

Denne garantien omfatter gratis reparasjon eller utskiftning av defekte deler i hele apparatets le Defekter som skyldes naturlig slitasje på appara ikke inn under garantibestemmelsene.

erå fremt ikke nasjonale forskrifter tilsier noe annet så er ytterligere krav utelukket. Motek garanterer ikke under noen omstendighet for direkte skader, in indirekte skader, følgeskader, tap eller kostnader ginalt forbindelse med bruken av apparatet eller uriktig bruk av apparatet, uavhengig av årsak. Indirekte løfter om verktøyets bruksmuligheter og egnete områder er ettertrykkelig utenfor garantiens bestemmelser.

vetäparasjoner eller endringer skal kun utføres av Motek et faller servicesentra.

Dette er Moteks garantiforpliktelse og er overordnet tidligere og samtidige forpliktelser, det være seg skriftlige eller muntlige.

12 EF-samsvarserklæring (original)

Betegnelse: Støvmodul
Typebetegnelse: TE DRS-6-A
Generasjon: 01
Produksjonsår:	2009

Vi erklærer herved at dette produktet overholder følgende normer og retningslinjer: 2004/108/EF, 2006/42/EF, 2011/65/EU, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

dalu haini: Dan Danyi

Paolo Luccini Jan Doongaji

Teknisk dokumentasjon hos:
