KASUTUSJUHEND TE DRS6A HILTI

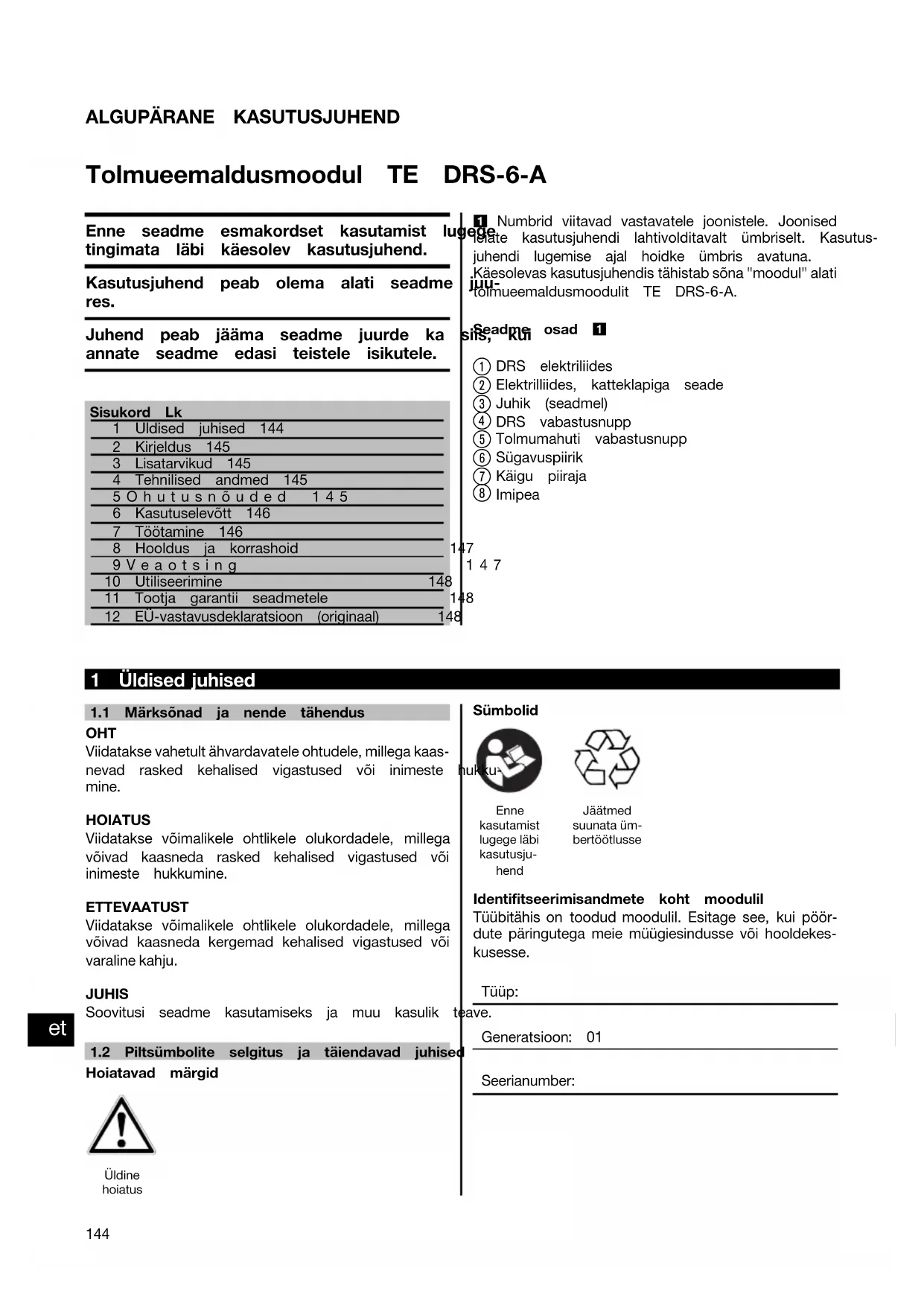

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02ALGUPÄRANE KASUTUSJUHEND Tolmueemaldusmoodul TE DRS‑6‑A Enne seadme esmakordset kasutamist lugege tingimata läbi käesolev kasutusjuhend. Kasutusjuhend peab olema alati seadme juu- res. Juhend peab jääma seadme juurde ka siis, kui annate seadme edasi teistele isikutele. Sisukord Lk1 Üldised juhised 1442 Kirjeldus 1453 Lisatarvikud 1454 Tehnilised andmed 1455Ohutusnõuded 1456 Kasutuselevõtt 1467 Töötamine 1468 Hooldus ja korrashoid 1479Veaotsing 14710 Utiliseerimine 14811 Tootja garantii seadmetele 14812 EÜ-vastavusdeklaratsioon (originaal) 148 1 Numbrid viitavad vastavatele joonistele. Joonised leiate kasutusjuhendi lahtivolditavalt ümbriselt. Kasutus-juhendi lugemise ajal hoidke ümbris avatuna. Käesolevas kasutusjuhendis tähistab sõna "moodul" alati tolmueemaldusmoodulit TE DRS-6-A.Seadme osad 1 DRS elektriliides Elektrilliides, katteklapiga seade Juhik (seadmel) DRS vabastusnupp Tolmumahuti vabastusnupp Sügavuspiirik Käigu piiraja Imipea 1 Üldised juhised

1.1 Märksõnad ja nende tähendus

OHT Viidatakse vahetult ähvardavatele ohtudele, millega kaas- nevad rasked kehalised vigastused või inimeste hukku-mine.HOIATUS Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda rasked kehalised vigastused või inimeste hukkumine.ETTEVAATUST Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda kergemad kehalised vigastused või varaline kahju.JUHISSoovitusi seadme kasutamiseks ja muu kasulik teave.1.2 Piltsümbolite selgitus ja täiendavad juhisedHoiatavad märgidÜldinehoiatusSümbolid Enne kasutamistlugege läbikasutusju- hend Jäätmedsuunata üm-bertöötlusseIdentifitseerimisandmete koht moodulil Tüübitähis on toodud moodulil. Esitage see, kui pöör- dute päringutega meie müügiesindusse või hooldekes- kusesse.Tüüp:Generatsioon: 01Seerianumber:

2.1 Nõuetekohane kasutamine

Tolmueemaldusmoodulit TE DRS‑6‑A kasutatakse Hilti puurvasara TE 6‑A36 lisatarvikuna. Moodulit saab lihtsalt ja kiiresti kinnitada elektrilise töö- riista, s.t kasutatava puurvasara külge. Tolmueemaldusmoodul ei sobi kasutamiseks metalli ja puidu pöördpuurimisel. Tervist kahjustavate materjalide (nt asbesti) töötlemisel järgige kehtivaid ohutusnõudeid. Moodul on ette nähtud professionaalseks kasutuseks. Moodulit tohivad kasutada, hooldada ja parandada vaid selleks volitatud ja spetsiaalse ettevalmistusega isikud. Kasutajatel peab olema tööohutusalane ettevalmistus. Moodul ja seade võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab eriette- valmistuseta isik. Töökeskkonnaks võib olla ehitusplats või töökoda ning tööd võivad hõlmata renoveerimist, ümberehitust ja uus- ehitustöid. Mooduli modifitseerimine ja ümberkujundamine on keela- tud. Vigastuste vältimiseks kasutage moodulit üksnes koos Hilti puurvasaraga TE 6‑A36. 3 Lisatarvikud Tähistus Tolmumahuti koos filtriga Filter Tolmumahuti kaitsekate Imipea 4 Tehnilised andmed Tootja jätab endale õiguse tehniliste andmete muutmiseks! Moodul

Nimivõimsus 60 W Imemisvõimsus 250 l/min Kaal 1,0 kg Seadmed ja kasutusalane teave Käik max 96 mm Kasutatavad TE‑C puurvasarad (Ø) 5…16 mm Tolmumahuti maht 200 mudelil HPS‑1 5 mm: Puuritava augu ø 5 mm x 30 mm 37 mudelil HSA M10: Puuritava augu ø 10 mm x 70 mm 56 mudelil HKD‑S M10 x 40: Puuritava augu ø 12 mm x 43 mm Tolmumahuti regenereerumistsüklite arv Standardfilter: kuni 100 tsüklit 5 Ohutusnõuded TÄHELEPANU! Kõik juhised tuleb läbi lugeda. Jär- gige kasutatava Hilti puurvasara kasutusjuhendis toodud ohutusnõudeid. Juhiste eiramise tagajärjeks võivad olla rasked vigastused. HOIDKE JUHISED HOOLIKALT AL- LES. Kasutage kõikidel töödel Hilti puurvasara lisakäepidet, seda ka siis, kui TE DRS‑6‑A on külge monteeritud.

Seade kogub kokku olulise osa tekkivast tolmust, kuid mitte kogu tolmu. HOIATUS: Mõned lihvimisel, lõikamisel ja poleerimisel tekkivad tolmuliigid sisaldavad kemikaale, mis võivad

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02põhjustada vähki, viljatust, kahjustada loodet, teki- tada püsivaid hingamisteede- ja teisi tervisekahjus- tusi. Taolisteks kemikaalideks on näiteks pliivärvis si- salduv pli, tellistes, betoonis, müüritises või looduskivis sisalduv kristalliline kvarts, aga ka keemiliselt töödeldud ehituspuidussisalduv arseen ja kroom.Ohu suurus sõltub sellest, kui tihti taolisi töid teostatakse. Nimetatud ke- mikaalidest põhjustatud ohtude vähendamiseks tuleb seadmega töötada hästi ventileeritud ruumis ning ka- sutada ettenähtud kaitseseadiseid. Kasutage konk- reetse tolmu jaoks ette nähtud kaitsemaske, mis suu- davad mikroskoopilised osakesed välja filtreerida ja hoiavad tolmu näost ja kehast eemal. Vältige pidevat kokkupuudet tolmuga. Kasutage kaitserõivastust ja peske tolmuga kokkupuutunud kohti seebi ja veega. Tolmu sissehingamine, tolmu sattumine silma või nahale võib soodustada tervistkahjustavate kemikaalide sattu- mist organismi. 6 Kasutuselevõtt

6.1 Tolmueemaldusmooduli paigaldus 2

JUHIS Täitunud filter ei võta enam tolmu vastu ja tuleb seetõttu õigeaegselt tühjendada. Kandke seejuures tolmumaski! JUHIS Tolmueemaldusmoodulisse integreeritud imiventilaatori paneb tööle eraldi mootor. Mootori toiteallikaks on seadme aku. JUHIS Enne tolmueemaldusmooduli paigaldamist veenduge, et kinnituspunktid ja seade, eeskätt seadme elektriliides on puhtad tolmust ja teistest takistustest. Pärast tolmuee- maldusmooduli paigaldamist veenduge, et see on õigesti kinnitatud. JUHIS Akutoitega seadmete puhul viige reverslüliti keskasen- disse.

1. Võtke puur seadmest välja.

2. Eemaldage seadme küljest lisakäepide.

3. Avage seadme põhjal olev elektriliidese katteklapp.

4. Hoidke puurvasarat nii, et puurvasara lüliti

(sisse/välja) ei ole alla vajutatud.

5. Lükake tolmueemaldusmoodulit piki seadme juhi-

kut, kuni see fikseerub kohale.

6.2 Tolmueemaldusmooduli mahavõtmine

JUHIS Akutoitega seadmete puhul viige reverslüliti keskasen- disse.

1. Võtke puur seadmest välja.

2. Hoidke puurvasarat koos tolmueemaldusmooduliga

nii, et puurvasara lüliti (sisse/välja) ei ole alla vajuta- tud.

3. Vajutage sisse DRS vabastusnupp ja hoidke seda

4. Tõmmake tolmueemaldusmoodul suunaga alla

5. Sulgege seadme põhjal olev elektriliidese katte-

7.1.1 Pikkuse reguleerimine (käigu

reguleerimine) 3 JUHIS Üldjuhul on käik seatud sobivaks puuri (kogu)pikkusega 170 mm. Lühemate puuride puhul tuleb käiku vastavalt kohandada. JUHIS Akutoitega seadmete puhul viige reverslüliti keskasen- disse.

1. Hoidke puurvasarat koos tolmueemaldusmooduliga

nii, et puurvasara lüliti (sisse/välja) ei ole alla vajuta- tud.

2. ETTEVAATUST Käigu piiramise nupule vajutamine

vabastab teleskoobi ja see võib kuni 100 mm ulatu- ses välja hüpata. Kandke kaitseprille. Vajutage käigu piiramise nupp alla ja hoidke seda selles asendis.

4. Vabastage käigu piiramise nupp.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 027.1.2 Puurimissügavuse reguleerimine (sügavuspiirik) 4 JUHIS Kui näiteks tüübliaugud tuleb puurida kindlaksmääratud sügavusele, tuleb sügavuskindlakstehaproovipuuri- miste teel. JUHIS Akutoitega seadmete puhul viige reverslüliti keskasen- disse.

1. Hoidke puurvasarat koos tolmueemaldusmooduliga

nii, et puurvasara lüliti (sisse/välja) ei ole alla vajuta- tud.

2. Vajutage sügavuspiiriku nupule, hoidke seda alla ja

lükake rõngas soovitud puurimissügavusele.

3. Vabastage sügavuspiiriku nupp.

ETTEVAATUST Järgige kasutatava Hilti puurvasara kasutusjuhendis too- dud juhiseid. Kasutage moodulit üksnes koos punktis 2 nimetatud seadmetega, vastasel juhul tekib vigastuste oht. HOIATUS Tervist kahjustavate materjalide (nt asbesti) töötlemisel järgige asjaomaseid eeskirju.

7.2.1 Tolmumahuti tühjendamine 5

JUHIS Täitunud filter ei võta enam tolmu vastu ja tuleb seetõttu õigeaegselt tühjendada. Kandke seejuures tolmumaski! JUHIS Puhastamisel ärge puudutage filtrimaterjali ja ärge ka- sutage puhastamiseks suruõhku. See võib filtrimaterjali kahjustada.

1. Hoidke seadet horisontaalselt ja laske sel veidi aega

töötada. Nii imetakse moodulisse ladestunud tolmu- jäägid tolmumahutisse.

2. Vajutage sisse tolmumahuti vabastusnupp ja hoidke

3. Tõmmake tolmumahuti tolmueemaldusmoodulist

4. Kloppige tolmumahuti tühjaks, vältige seejuures

tolmu liigset laialipaiskumist.

5. Lükake tühi tolmumahuti alt tolmueemaldusmoodu-

lisse ja laske sel kohale fikseeruda. Enne uue tolmu- mahuti paigaldamist peate eemaldama kaitsekatte. 8 Hooldus ja korrashoid ETTEVAATUST Võtke tolmueemaldusmoodul seadme küljest maha.

ETTEVAATUST Ärge kasutage vett, õli, määrdeaineid ega puhastusva- hendeid. Puhastage tolmueemaldusmoodulit üksnes kuiva harja ja puhastuslapiga. Kandke seejuures tolmumaski!

8.2 Imipea väljavahetamine 6

1. Võtke tolmueemaldusmoodul seadme küljest maha.

2. Vajutage sisse imipea vabastusnupp ja hoidke seda

3. Tõmmake vana imipea juhikust suunaga üles välja.

4. Suruge uus imipea juhikusse, kuni see fikseerub

Kontrollige regulaarselt, kas seadme välised osad on korras ja kas kõik lülitid töötavad nõuetekohaselt. Ärge rakendage seadet tööle, kui mõni osa on kahjustatud või kuimõnilülitieitöötaveatult.Laskeseadeparandada Hilti hoolekeskuses. 9 Veaotsing Viga Võimalik põhjus Kõrvaldamine Tolmu ülemäärane teke Tolmumahuti on täis Tühjendage tolmumahuti Defektne imipea Vahetage imipea välja Imipea hari on kulunud Vahetage imipea välja Puur ei ole imipeas tsentreeritud Tolmueemaldusmoodul ei ole sead- messe õigesti paigaldatud Paigaldage tolmueemaldusmoodul seadmesse õigesti

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 0210 Utiliseerimine Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Materjalid tuleb enne taaskasu- tust korralikult sorteerida. Paljudes riikides võetakse Hilti esindustes vanu seadmeid tagasi. Lisateavet saate Hilti klienditeenindusest või müügiesindusest. 11 Tootja garantii seadmetele Hilti garanteerib, et tarnitud seadmel ei esine materjali- ega valmistusdefekte. Garantii kehtib tingimusel, et sea- det kasutatakse, käsitsetakse, hooldatakse ja puhasta- takse vastavalt Hilti kasutusjuhendis esitatud nõuetele ja et säilinud on seadme tehniline terviklikkus, s.t. et sead- mes on kasutatud üksnes Hilti originaaltarvikuid, -varuosi ja -materjale. Garantiikorras parandatakse või vahetatakse tasuta välja defektsed detailid seadme kogu kasutusea jooksul. De- tailide normaalne kulumine ei kuulu garantii alla. Kõik teistsugused nõuded välistatakse, välja arvatud juhul, kui see on vastuolus kasutusriigis kehtivate seadustega. Eelkõige ei vastuta Hilti otseste, kaud- sete, juhuslike ega järgnevate kahjustuste, kahjude või kulutuste eest, mis on seotud seadme kasuta- misega valel või võimatul eesmärgil. Välistatud on kaudsedkasutatavuse või teatudotstarbeks sobivuse garantiid. Parandamiseks või väljavahetamiseks tuleb seade ja/või asjaomased detailid saata kohe pärast puuduse avasta- mist Hilti müügiesinduse poolt näidatud aadressile. Käesolev garantii hõlmab kõiki Hilti garanteerimise ko- hustusi ning asendab kõik varasemad või samal ajal tehtud garantiikohustusi puudutavad avaldused ning kir- jalikud ja suulised kokkulepped. 12 EÜ-vastavusdeklaratsioon (originaal) Nimetus: Tolmueemaldusmoodul Tüübitähis: TE DRS‑6‑A Generatsioon: 01 Valmistusaasta: 2009 Kinnitame ainuvastutajana, et käesolev toode vastab järgmiste direktiivide ja normide nõuetele: 2004/108/EÜ, 2006/42/EÜ, 2011/65/EL, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Mana-gementExecutive Vice PresidentBusiness Area Electric Tools & Acces-soriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Tehnilised dokumendid saadaval: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
