KÄYTTÖOHJE TE DRS6A HILTI

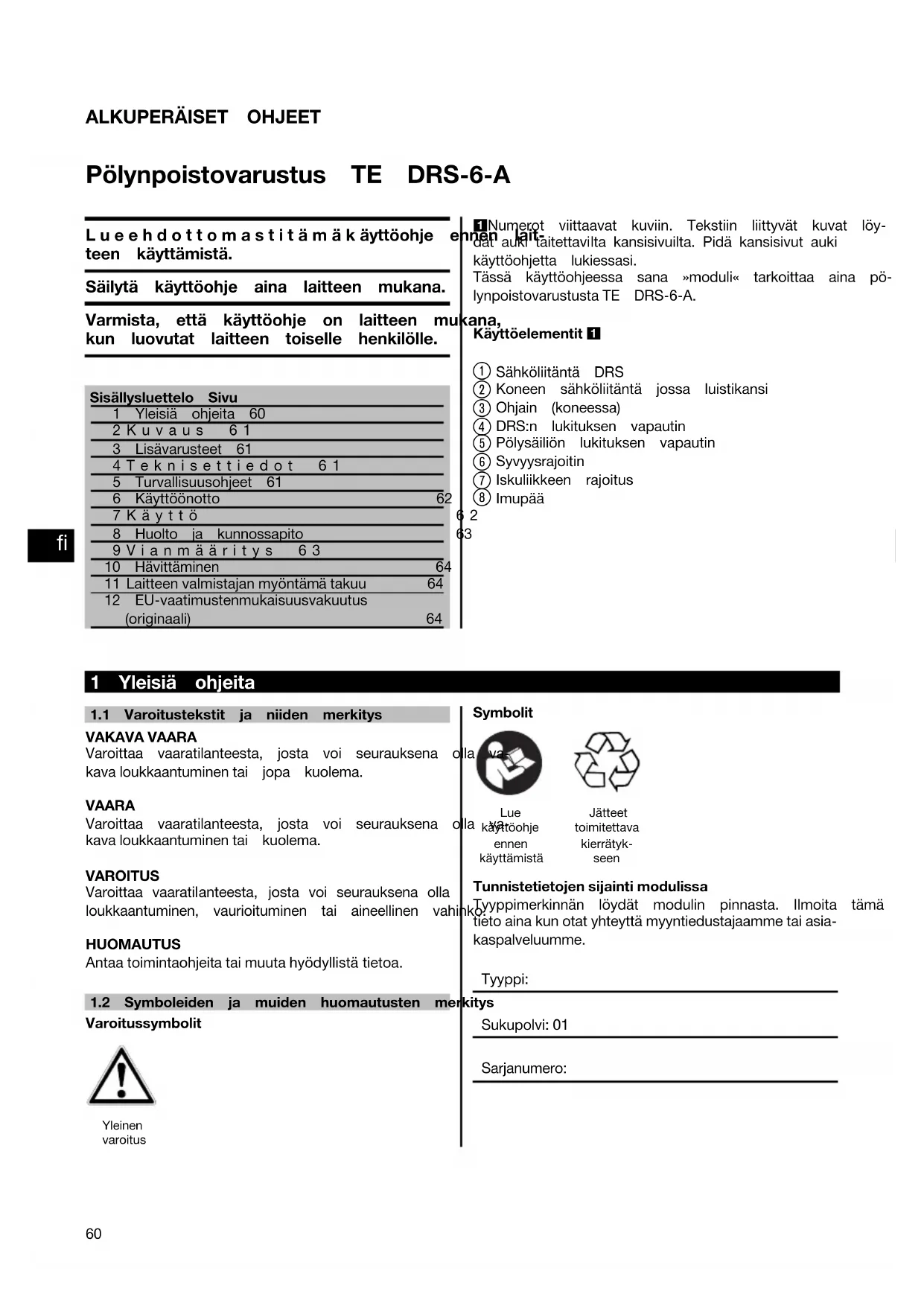

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02ALKUPERÄISET OHJEET Pölynpoistovarustus TE DRS‑6‑A Lueehdottomastitämäkäyttöohje ennen lait- teen käyttämistä. Säilytä käyttöohje aina laitteen mukana. Varmista, että käyttöohje on laitteen mukana, kun luovutat laitteen toiselle henkilölle. Sisällysluettelo Sivu1 Yleisiä ohjeita 602Kuvaus 613 Lisävarusteet 614Teknisettiedot 615 Turvallisuusohjeet 616 Käyttöönotto 627Käyttö 628 Huolto ja kunnossapito 639Vianmääritys 6310 Hävittäminen 64 11 Laitteen valmistajan myöntämä takuu 64 12 EU-vaatimustenmukaisuusvakuutus(originaali) 641 Numerot viittaavat kuviin. Tekstiin liittyvät kuvat löy- dät auki taitettavilta kansisivuilta. Pidä kansisivut auki käyttöohjetta lukiessasi.Tässä käyttöohjeessa sana »moduli« tarkoittaa aina pö-lynpoistovarustusta TE DRS‑6‑A.Käyttöelementit 1 Sähköliitäntä DRS Koneen sähköliitäntä jossa luistikansi Ohjain (koneessa) DRS:n lukituksen vapautin Pölysäiliön lukituksen vapautin Syvyysrajoitin Iskuliikkeen rajoitus Imupää 1 Yleisiä ohjeita 1.1 Varoitustekstit ja niiden merkitysVAKAVA VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai jopa kuolema.VAARAVaroittaa vaaratilanteesta, josta voi seurauksena olla va-kava loukkaantuminen tai kuolema.VAROITUS Varoittaa vaaratilanteesta, josta voi seurauksena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko.HUOMAUTUS Antaa toimintaohjeita tai muuta hyödyllistä tietoa.

1.2 Symboleiden ja muiden huomautusten merkitysVaroitussymbolitYleinenvaroitusSymbolit

Lue käyttöohjeennenkäyttämistäJätteettoimitettavakierrätyk- seen Tunnistetietojen sijainti modulissaTyyppimerkinnän löydät modulin pinnasta. Ilmoita tämä tieto aina kun otat yhteyttä myyntiedustajaamme tai asia- kaspalveluumme.Tyyppi:Sukupolvi: 01Sarjanumero:

2.1 Tarkoituksenmukainen käyttö

Pölynpoistovarustus TE DRS‑6‑A on tarkoitettu lisäva- rusteeksi Hilti-poravasaraan TE 6‑A36. Moduli voidaan kiinnittää koneeseen eli käytettävään po- ravasaraan nopeasti ja vaivattomasti. Tämä pölynpoistovarustus ei sovellu metallin poraami- sessa käytettäväksi. Terveydelle vaarallisten materiaalien (esimerkiksi asbesti) työstössä on noudatettava kansallisia määräyksiä. Moduli on tarkoitettu ammattikäyttöön. Modulia saa käyt- tää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaa- roista. Moduli ja kone saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät modulia tai konetta oh- jeiden vastaisesti tai muutoin asiattomasti. Käyttökohteita voivat olla: rakennustyömaat, verstaat, kunnostustyöt, muutostyöt ja uudisrakentaminen. Moduliin ei saa tehdä minkäänlaisia muutoksia. Loukkaantumisvaaran välttämiseksi käytä modulia vain Hilti-poravasaran TE 6‑A36 yhteydessä. 3 Lisävarusteet Nimi Pölysäiliö ja suodatin Suodatin Pölysäiliön suojakansi Imupää 4 Tekniset tiedot Oikeudet teknisiin muutoksiin pidätetään! Moduli

Ottoteho 60 W Imuteho 250 l/min Paino 1,0 kg Laitetta ja sen käyttöä koskevat tiedot Iskuliike Max. 96 mm Soveltuvat TE‑C-iskuporanterät (Ø) 5…16 mm Pölysäiliön kapasiteetti 200 kun HPS‑1 5 mm: Porareikä ø 5 mm x 30 mm 37 kun HSA M10: Porareikä ø 10 mm x 70 mm 56kunHKD‑SM10x40:Porareikäø12mmx43mm Pölysäiliön regenerointijaksot Vakiosuodatin: Jopa 100 jaksoa 5 Turvallisuusohjeet HUOMIO! Lue kaikki ohjeet. Noudata käytettävän Hilti- poravasaran käyttöohjeessa olevia turvallisuusohjeita. Näiden ohjeiden noudattamatta jättämisen seurauksena saattaa tapahtua vakavia loukkaantumisia. SÄILYTÄ NÄMÄ OHJEET HYVIN. Käytä kaikissa työtehtävissä Hilti-poravasaran sivukah- vaa myös silloin, kun TE DRS‑6‑A on kiinnitettynä.

Tämä laite kerää syntyvästä pölystä merkittävän prosent- tiosuuden, mutta ei kaikkea. VAKAVA VAARA: Jotkut pölylajit, joita syntyy karhen- nettaessa, hiottaessa, katkaistaessa ja porattaessa,

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 02sisältävät kemikaaleja, joiden tiedetään olevan syö- pää, sikiövaurioita, hedelmättömyyttä, hengitysteiden kroonisia sairauksia tai muita sairauksia aiheuttavia. Näitä kemikaaleja ovat esimerkiksi lyijymaalien lyijy ja poltettujen tiilien, betonin, muurausten tai luonnonkivien kristalloitunut kvartsi, sekä kemiallisesti käsiteltyjen pui- den sisältämä arseeni ja kromi. Riskien suuruus riippuu siitä, kuinka usein teet tällaisia töitä. Näiden kemikaa- lien aiheuttaman riskikuormituksen minimoimiseksi laitteen käyttäjän ja muiden lähialueella olevien hen- kilöiden on työskenneltävä hyvin tuulettuvassa tilassa ja käytettävä asianmukaisia suojavarusteita. Käytä hengityssuojainta, joka soveltuu työssä syntyvien pö- lyjen suodattamiseen, pystyy suodattamaan mikros- kooppiset hiukkaset ja suojaamaan kasvoja ja kehoa pölyltä. Vältä jatkuvaa pölykosketusta. Käytä suoja- käsineitä ja pese vedellä ja saippualla ihon alueet, jotka ovat joutuneet kosketuksiin pölyn kanssa. Pöly- jen hengittäminen, pölyjen pääseminen silmiin tai pölyjen jatkuva ihokosketus edistää terveydelle vaarallisten ke- mikaalien pääsemistä kehoosi. 6 Käyttöönotto

6.1 Pölynpoistovarustuksen asennus 2

HUOMAUTUS Täyttynyt suodatin saattaa aiheuttaa pölyn liiallista leviä- mistä, ja siksi suodatin on tyhjennettävä säännöllisesti. Käytä tällöin hengityssuojainta. HUOMAUTUS Pölynpoistovarustukseen integroitua imutuuletinta käyt- tää oma moottori. Tämä moottori saa virran koneen akusta. HUOMAUTUS Ennen pölynpoistovarustuksen kiinnittämistä varmista, että kiinnityspisteet / kone ja etenkin koneen sähkölii- täntä ovat puhtaat ja pölyttömät. Pölynpoistovarustuksen kiinnittämisen jälkeen varmista, että se on kunnolla kiinni. HUOMAUTUS Kytke akkukäyttöisen koneen suunnanvaihtokytkin kes- kiasentoon.

1. Irrota poranterä koneesta.

2. Irrota syvyysrajoitin sivukahvasta.

3. Avaakoneenalapinnassa olevan sähköliitännän luis-

4. Pidä poravasaraa siten, ettei sen käyttökytkin ole

5. Työnnä pölynpoistovarustus ohjainta pitkin konee-

seen siten, että se lukittuu.

6.2 Imumodulin irrotus

HUOMAUTUS Kytke akkukäyttöisen koneen suunnanvaihtokytkin kes- kiasentoon.

1. Irrota poranterä koneesta.

2. Pidä poravasaraa ja pölynpoistovarustusta siten, et-

tei poravasaran käyttökytkin ole painettuna.

3. Paina DRS:n lukituksen vapautinta ja pidä se pai-

4. Vedä pölynpoistovarustus alaspäin irti koneesta.

5. Suljekoneen alapinnassa olevan sähköliitännän luis-

7.1.1 Pituussäätö (iskuliikkeen säätö) 3

HUOMAUTUS Normaalitapauksessa iskuliike on sovitettu poranterän (kokonais-)pituudelle 170 mm. Jos poranterä on tätä ly- hyempi, iskuliikkeen pituus on sovitettava. HUOMAUTUS Kytke akkukäyttöisen koneen suunnanvaihtokytkin kes- kiasentoon.

1. Pidä poravasaraa ja pölynpoistovarustusta siten, et-

tei poravasaran käyttökytkin ole painettuna.

2. VAROITUS Kun painat iskuliikkeen rajoitinpaini-

ketta, teleskoopin lukitus vapautuu ja teleskooppi voi ponnahtaa esiin 100 mm verran. Käytä suojalaseja. Paina iskuliikkeen rajoitinpainiketta ja pidä painet- tuna.

3. Paina konetta poranterä kiinnitettynä seinää vasten,

kunnes poranterä koskettaa seinää.

4. Vapauta iskuliikkeen rajoitinpainike.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 027.1.2 Poraussyvyyden säätö (syvyysrajoitin) 4 HUOMAUTUS Jos esimerkiksi tappien reikien poraamiseksi tarvitaan tarkka poraussyvyys, oikea poraussyvyys on määritettävä koeporauksilla. HUOMAUTUS Kytke akkukäyttöisen koneen suunnanvaihtokytkin kes- kiasentoon.

1. Pidä poravasaraa ja pölynpoistovarustusta siten, et-

tei poravasaran käyttökytkin ole painettuna.

2. Paina syvyysrajoittimen painiketta, pidä painettuna

ja työnnä rengas haluamaasi poraussyvyyteen.

3. Vapauta syvyysrajoittimen painike.

VAROITUS Noudata käytettävän Hilti-poravasaran käyttöohjetta. Loukkaantumisten välttämiseksi modulia saa käyttää vain kappaleessa 2 mainittujen koneiden yhteydessä. VAARA Terveydelle vaarallisten materiaalien (esimerkiksi asbesti) työstössä on ehdottomasti noudatettava kansallisia mää- räyksiä.

7.2.1 Pölysäiliön tyhjennys 5

HUOMAUTUS Täyttynyt suodatin saattaa aiheuttaa pölyn liiallista leviä- mistä, ja siksi suodatin on tyhjennettävä säännöllisesti. Käytä tällöin hengityssuojainta. HUOMAUTUS Älä kosketa suodatinmateriaalia puhdistuksen yhteydessä äläkä käytä paineilmaa puhdistukseen. Se voi vaurioittaa suodatinmateriaalia.

1. Pidä konetta vaakasuorassa ja käynnistä se het-

keksi. Siten imumoduliin kertyneet pölyjäämät ime- tään pölysäiliöön.

2. Paina pölysäiliön vapautuspainiketta ja pidä painet-

3. Vedä pölysäiliö alaspäin irti pölynpoistovarustuk-

4. Tyhjennä pölysäiliö sitä kevyesti kopauttelemalla ja

vältä tällöin pölyn turhaa leviämistä.

5. Työnnä tyhjä pölysäiliö alhaaltapäin imumoduliin si-

ten, että se lukittuu paikalleen. Jos kiinnität uuden pölysäiliön, irrota sen suojakansi ennen kiinnittä- mistä. 8 Huolto ja kunnossapito VAROITUS Irrota pölynpoistovarustus koneesta.

VAROITUS Älä käytä puhdistamisessa vettä, öljyjä, rasvoja tai puh- distusaineita. Puhdistapölynpoistovarustusvainkuivallaharjalla ja puh- distusliinalla. Käytä tällöin hengityssuojainta!

8.2 Imupään vaihto 6

1. Irrota pölynpoistovarustus koneesta.

2. Paina imupään vapautuspainiketta ja pidä se pai-

3. Vedä vanha imupää ylöspäin irti ohjaimesta.

4. Paina uusi imukoppa kiinni ohjaimeen siten, että se

lukittuu paikalleen.

Tarkasta säännöllisin välein modulin kaikkien ulkoisten osien sekä kaikkien käyttöelementtien kunto ja toiminta. Älä käytä pölynpoistovarustusta, jos sen osissa on vau- rioita, tai jos sen käyttöelementit eivät toimi moitteetto- masti. Korjauta pölynpoistovarustus Hilti-huollossa. 9 Vianmääritys Vika Mahdollinen syy Korjaus Liiallinen pölyn leviäminen Pölysäiliö täynnä Pölysäiliön tyhjennys Imupää rikki Imupään vaihto Imupääharja kulunut Imupään vaihto Poranterä ei keskellä imupäätä Pölynpoistovarustus kiinnitetty konee- seen väärin Kiinnitä pölynpoistovarustus konee- seen oikein

Printed: 08.07.2013 | Doc-Nr: PUB / 5071244 / 000 / 0210 Hävittäminen Hilti-laitteet ja ‑koneet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Hilti (Suomi) Oy ottaa vanhat työkalut kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta. 11 Laitteen valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyttäen, että tuotetta käytetään, käsitellään, hoidetaan ja puh- distetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muuttumattomana, ts. että tuotteessa käytetään ainoastaan alkuperäisiä Hilti- kulutusaineita ja -lisävarusteita sekä ‑varaosia. Tämä takuu kattaa viallisten osien veloituksettoman kor- jauksen tai vaihdon tuotteen koko käyttöiän ajan. Osat, joihin kohdistuu normaalia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seuraus- vahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumattomuu- desta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kyseiset osat on viipymättä vian toteamisen jälkeen toimitettava lähim- pään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hiltin puolelta ja korvaa kaikki takuita koskevat aikaisemmat tai saman- aikaiset selvitykset ja kirjalliset tai suulliset sopimukset. 12 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Pölynpoistovarustus Tyyppimerkintä: TE DRS‑6‑A Sukupolvi: 01 Suunnitteluvuosi: 2009 Vakuutamme, että tämä tuote täyttää seuraavien direktii- vien ja normien vaatimukset: 2004/108/EY, 2006/42/EY, 2011/65/EY, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Jan Doongaji Head of BA Quality and Process Mana-gementExecutive Vice PresidentBusiness Area Electric Tools & Acces-soriesBusiness Unit PowerTools & Accessories01/2012 01/2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
