TE DRS6A - Perceuse électrique HILTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module récupérateur de poussières pour marteau perforateur
Marque	Hilti
Modèle	TE DRS-6-A
Appareils compatibles	Marteau perforateur Hilti TE 6-A36
Puissance absorbée nominale	60 W
Puissance d'aspiration	250 l/min
Poids	1.0 kg
Course de travail maximale	96 mm
Diamètre de mèche utilisable	5...16 mm
Capacité du bac à poussières	200 ml (pour perçage ø 30 mm x 50 mm)
Cycles de régénération du filtre standard	Jusqu'à 100 cycles
Alimentation	Par la batterie du marteau perforateur via interface électrique DRS
Fonctions principales	Aspiration des poussières lors du perçage, réglage de la profondeur de perçage et de la course
Matériaux compatibles	Béton, maçonnerie, pierre (pas pour bois ou matériaux nocifs comme amiante sans réglementation nationale)
Accessoires fournis	Bac à poussières avec filtre, filtre de rechange, couvercle de protection, tête d'aspiration
Entretien et nettoyage	Nettoyer avec une brosse sèche et un chiffon doux ; ne pas utiliser d'eau, d'huile ou d'air comprimé
Sécurité	Utiliser obligatoirement la poignée latérale du marteau ; porter un masque respiratoire lors du vidage ; respecter les consignes du marteau perforateur
Pièces détachées et réparabilité	Bac à poussières, filtre, tête d'aspiration disponibles ; réparation par le service Hilti
Garantie	Garantie constructeur pendant toute la durée de service de l'appareil (hors usure normale)
Informations générales	Module professionnel ; conformité CE (2004/108/CE, 2006/42/CE, 2011/65/UE, EN ISO 12100)

FOIRE AUX QUESTIONS - TE DRS6A HILTI

Avec quels marteaux perforateurs le module TE DRS-6-A est-il compatible ?

Le module TE DRS-6-A est conçu pour être utilisé exclusivement avec le marteau perforateur Hilti TE 6-A36. Il ne doit pas être monté sur d'autres appareils.

Comment régler la profondeur de perçage ?

Appuyez sur la touche de la butée de profondeur, maintenez-la enfoncée et poussez la bague jusqu'à la profondeur souhaitée, puis relâchez la touche. Assurez-vous que l'interrupteur Marche/Arrêt du marteau n'est pas actionné pendant le réglage.

Comment vider le bac à poussières ?

Tenez l'appareil horizontalement et laissez-le fonctionner brièvement pour aspirer la poussière restante. Appuyez sur la touche de déverrouillage du bac, tirez-le vers le bas, videz-le en tapotant légèrement, puis insérez-le jusqu'à encliquetage. Portez un masque respiratoire.

Comment nettoyer le module ?

Démontez le module de l'appareil, puis nettoyez-le à l'aide d'une brosse sèche et d'un chiffon doux. N'utilisez jamais d'eau, d'huile, de graisse ou d'air comprimé, car cela pourrait endommager le filtre.

Comment remplacer la tête d'aspiration ?

Retirez le module de l'appareil. Appuyez sur le bouton de déverrouillage de la tête d'aspiration, sortez l'ancienne tête par le bas, puis enfoncez la nouvelle tête dans le guide jusqu'à ce qu'elle s'encliquette.

Que faire en cas de dégagement excessif de poussières ?

Vérifiez que le bac à poussières n'est pas plein et videz-le si nécessaire. Si le problème persiste, contrôlez l'état de la tête d'aspiration (brosse usée ou défectueuse) et remplacez-la. Assurez-vous également que le module est correctement installé sur l'appareil.

Quels types de mèches sont utilisables avec le module ?

Le module accepte des mèches TE-C d'un diamètre compris entre 5 et 16 mm. La course par défaut est adaptée pour une mèche de 170 mm de longueur totale.

Le module peut-il être utilisé pour percer du bois ou des matériaux contenant de l'amiante ?

Le module n'est pas conçu pour le perçage du bois. Pour les matériaux nocifs comme l'amiante, il ne doit pas être utilisé sans respecter impérativement la réglementation nationale en vigueur.

Comment régler la course pour une mèche plus courte ?

Appuyez sur la touche du limiteur de course, maintenez-la enfoncée, appuyez l'appareil avec la mèche contre le mur jusqu'à toucher le fond, puis relâchez la touche. Attention : dès que la touche est enfoncée, le télescope se déverrouille et peut sortir brusquement ; portez des lunettes de protection.

Où trouver les pièces de rechange et faire réparer le module ?

Les pièces de rechange (bac à poussières, filtre, tête d'aspiration) sont disponibles auprès de votre agence Hilti. Pour toute réparation, contactez le service clients Hilti ou votre conseiller commercial.

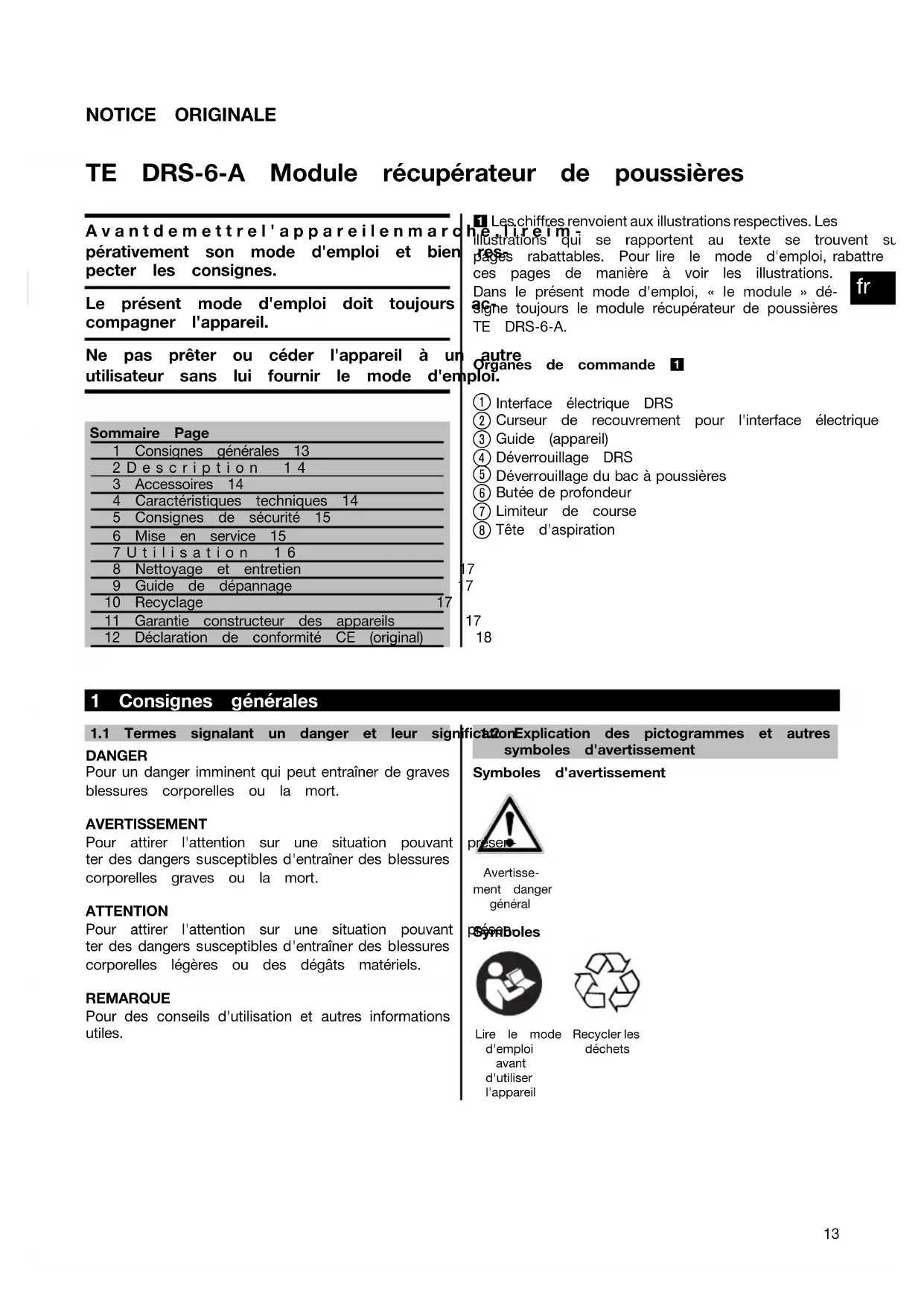

MODE D'EMPLOI TE DRS6A HILTI

TE DRS-6-A Module récupérateur de poussières

Avantdemettrel'appareilenmard pérativement son mode d'emploi et bien pecter les consignes.

Le présent mode d'emploi doit toujours compagner l'appareil.

Ne pas prêter ou céder l'appareil à un utilisateur sans lui fournir le mode d'en

Sommaire Page

1	Consignes générales 13
2	D es c r i p t i o n 14
3	Accessoires 14
4	Caractéristiques techniques 14
5	Consignes de sécurité 15
6	Mise en service 15
7	U t i l i s a t i o n 16
8	Nettoyage et entretien
9	Guide de dépannage
10	Recyclage 17
11	Garantie constructeur des appareils
12	Déclaration de conformité CE (original)

Les chiffres renvoient aux illustrations respectives. Les illustrations qui se rapportent au texte se trouvent su pages rabattables. Pour lire le mode d'emploi, rabattre ces pages de manière à voir les illustrations. Dans le présent mode d'emploi, « le module » dé- signe toujours le module récupérateur de poussières TE DRS-6-A.

autre Organes de commande 1 emploi.

① Interface électrique DRS
② Curseur de recouvrement pour l'interface électrique
③ Guide (appareil)
④ Déverrouillage DRS
⑤ Déverrouillage du bac à poussières
⑥ Butée de profondeur
⑦ Limiteur de course
⑧ Tête d'aspiration

17 7

17 18

1 Consignes générales

1.1 Termes signalant un danger et leur sign

DANGER

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

Pour attirer l'attention sur une situation pouvant ter des dangers susceptibles d'entraîner des blessures corporelles graves ou la mort.

ATTENTION

Pour attirer l'attention sur une situation pouvant ter des dangers susceptibles d'entraîner des blessures corporelles légères ou des dégâts matériels.

REMARQUE

Pour des conseils d'utilisation et autres informations utiles.

ificationExplication des pictogrammes et autres symboles d'avertissement

Symboles d'avertissement

Avertisse- ment danger général

péséboles

Lire le mode d'emploi avant d'utiliser l'appareil

Recycler les déchets

Emplacement des détails d'identification sur le dule

La désignation du modèle figure sur le module s'y référer pour communiquer avec notre représentage Hilti.

mype :

Toujours

Génération : 01

N° de série :

fr

2 Description

2.1 Utilisation conforme à l'usage prévu

Le module récupérateur de poussières TE DRS-6 lise en tant qu'accessoire du marteau perforateur TE 6-A36.

Le module peut rapidement et facilement être f l'appareil, c'est-à-dire au marteau perforateur utili Le module d'aspiration de poussières n'est pas pour les travaux de perçage rotatif dans des dans du bois.

En ce qui concerne l'utilisation sur des matéria pour la santé (par ex. amiante), il convient de la réglementation nationale en vigueur.

Le module est destiné aux utilisateurs profession module ne doit être utilisé, entretenu et réparé

un personnel agréé et formé à cet effet. Ce person doit être spécifiquement informé des dangers inhérents à l'il, l'utilisation de l'appareil.

Le module et l'appareil peuvent s'avérer dangereux s'i sont utilisés de manière incorrecte par un personnel r'xe a qualifié ou de manière non conforme à l'usage prévu sé. L'environnement de travail peut être : chantiers, atelier concu sites de rénovation, sites de constructions nouvelles o metaux m de constructions en cours de réaménagement.

Toute manipulation ou modification sur le module est ux nocifs interdite. respecter

Pour éviter tout risque d'accident, utiliser le module guement en combinaison avec le marteau perforateur Ufi TE 6-A36.

3 Accessoires

Désignation

Bac à poussières avec filtre

Filtre

Couvercle de protection pour bac à poussières

Tête d'aspiration

4 Caractéristiques techniques

Sous réserve de modifications techniques !

Module	TE DRS-6-A
Puissance absorbée nominale 60 W
Puissance d'aspiration 250 l/min
Poids 1,0 kg

Informations sur les appareils et les applications

Course de travail Max. 96 mm
MècheTE-Cutilisable(∅)	5...16 mm
Capacité du bac à poussières	200 pour HPS-1 5 mm : Trou de perçage ø30 mm37 pour HSA M10 : Trou de perçage ø 10 mm x56 pour HKD-S M10 x 40 : Trou de perçage ø 1;43 mm
Cycles de régénération du bac à poussières	Filtre standard : Jusqu'à 100 cycles

5 Consignes de sécurité

ATTENTION ! Lire toutes les indications. Resp les consignes de sécurité du mode d'emploi du perforateur Hilti utilisé. Le non-respect des instru peut entraîner de graves blessures. GARDER PR SEMENT CES INSTRUCTIONS DE SÉCURITÉ. Utiliser la poignée latérale du marteau perforateur Hilti pour toutes les applications, même lorsque DRS-6-A est monté.

5.1 Poussières

Cet appareil collecte une grande partie mais pas poussière produite.

AVERTISSEMENT : Certains types de poussière générées par ébarbage, meulage, tronçonnage perçage contiennent des substances chimiques, connues pour être cancérogènes, qui risquent d'entraîner des malformations congénitales, une infertilité, des lésions permanentes des voies respiratoires ou d'autres natures. Quelques-unes

les des substances chimiques sont le plomb contenu dans les anteintures au plomb, le quartz cristallin provenant actensbriques, du béton, de la maçonnerie ou de pierres Éturelles, ou encore l'arsenic ou le chrome provenant de bois de construction traités chimiquement. Les risques pour l'utilisateur varient en fonction de la fréquence de ces travaux. Afin de réduire la charge de ces substances chimiques, l'utilisateur et les tierces personnes doivent travailler dans une bien ventilée et utiliser les équipements de securité homologués. Porter un masque respiratoire adapté au type la de poussière déterminé, qui filtre les particules microscopiques et permet d'éviter tout contact de la poussière avec le visage ou le cor Éviter tout contact prolongé avec la poussière. Porter des vêtements de protection et laver à l'eau et au savon la portion de peau qui a été en ce avec la poussière. L'absorption de poussières par la bouche, le nez ou les yeux, ou le contact prolongé poussières avec la peau, risque de favoriser l'absorption de substances chimiques nocives pour la santé.

6 Mise en service

6.1 Montage du module récupérateur de poussières 2

REMARQUE

Un filtre plein peut entraîner un dégagement excessif poussières, il doit par conséquent être vidé régulièrement. Pour cela, utiliser un masque respiratoire.

REMARQUE

Le ventilateur aspirant intégré au module récupérate poussières est entraîné par son propre moteur. tation électrique de ce moteur s'effectue par le la batterie de l'appareil.

REMARQUE

Avant de procéder au montage du module récu de poussières, vérifier que les points de fixation pareil, et en particulier l'interface électrique de l's sont exempts de poussières ou tout autre obstacle. Après avoir mis en place le module récupérateur de poussières, s'assurer qu'il est bien fixé.

REMARQUE

Dans le cas d'appareils sur accu, régler l'inverseur sens de rotation droite/gauche en position médiane.

1. Retirer la mèche de l'appareil.
2. Retirer la butée de profondeur de la poignée latérale.
3. Mettre le curseur de recouvrement pour l'interface électrique sur la face inférieure de l'appareil en p sition ouverte.
4. Tenir le marteau perforateur de sorte que l'interrupteur Marche / Arrêt du marteau perforateur ne puisse pas être actionné.
5. Déplacer le module récupérateur de poussières le long du guide sur l'appareil, jusqu'à ce qu'il s'e quette.

6.2 Démontage du module récupérateur de de poussières

L'ÉMARQUE

Dais de cas d'appareils sur accu, régler l'inverseur du sens de rotation droite/gauche en position médiane.

1. Retirer la mèche de l'appareil.
2. Renir le marteau perforateur avec le module réçu n / l'ap- perateur de poussières de sorte que l'interrupteur appareil Marche / Arrêt du marteau perforateur ne puisse pas être actionné.
3. Appuyer sur le levier de déverrouillage DRS et la maintenir enfoncé.
4. Enlever le module d'aspiration de poussières en tirant l'appareil vers le bas.
5. Mettre le curseur de recouvrement pour l'interface électrique sur la face inférieure de l'appareil en position fermée.

7 Utilisation

7.1 Préparation de l'appareil

7.1.1 Réglage de la longueur (réglage de la course) 3

REMARQUE

Normalement, la course convient pour une longueur de

mèche(totale)de170 mm. Pour des mèchesplus courtes,

la course doit être adaptée.

REMARQUE

Dans le cas d'appareils sur accu, régler l'inverseur du

sens de rotation droite/gauche en position médi

1. Tenir le marteau perforateur avec le module pérateur de poussières de sorte que l'interr Marche / Arrêt du marteau perforateur ne être actionné.
2. ATTENTION Lorsquelatouche course est enfoncée, le télescope est déver et risque de sortir brusquement d'une longu pouvant aller jusqu'à 100 mm. Porter des de protection.

Appuyer sur la touche du limiteur de cour maintenir enfoncée.

1. Appuyer l'appareil avec la mèche insérée ce mur jusqu'à ce que la mèche touche le n
2. Relâcher la touche du limiteur de course.

7.1.2 Réglage de la profondeur de perçage de profondeur) 4

REMARQUE

Par exemple, lorsque des profondeurs de perçag cises sont requises pour les perçages de trou les profondeurs de perçage doivent être déterm des perçages d'essai.

REMARQUE

Dans le cas d'appareils sur accu, régler l'inverseur sens de rotation droite/gauche en position médiane.

1. Tenir le marteau perforateur avec le module récupérateur de poussières de sorte que l'interrupteur Marche / Arrêt du marteau perforateur ne puisse être actionné.
2. Appuyer sur la touche de la butée de profondeur maintenir enfoncée et pousser la bague jusqu'à la profondeur de perçage souhaitée.
3. Relâcher la touche de la butée de profondeur.

7.2 , Fonctionnement

nATTENTION

Respecter le mode d'emploi du marteau perforateur Hi réalisé. Pour éviter tout risque de blessure, utiliser un guement le module avec les appareils mentionnés au uptake pas2.

AVERTISSEMENT d'urifmiteurde

outiné ce qui concerne l'utilisation sur des matériaux noc pour la santé (par ex. amiante), respecter impérativeme lunettes réglementation nationale en vigueur.

se 7.2.1 laVidage du bac à poussières 5

REMARQUE

n'ten l'être plein peut entraîner un dégagement excessif n'upoussières, il doit par conséquent être vidé régulièrement. Pour cela, utiliser un masque respiratoire.

bBEMARQUE

Lors du nettoyage, ne pas toucher au matériau du et ne pas utiliser d'air comprimé pour le nettoyage. e risqu'erait d'endommager le matériau du filtre.

de cheville.

nées Tœpir l'appareil horizontalement et le laisser brièvement fonctionner. La poussière restante, accumulée dans le module récupérateur de poussières, est a aspirée dans le bac à poussières.

seur appuyer sur la touche de déverrouillage du bac ane, poussières et la maintenir enfoncée.

1. Tirer le bac à poussières vers le bas hors du récupérateur de poussières.
2. Vider le bac à poussières en le tapotant légèreme en évitant tout dégagement de poussières excessif
3. Insérer le bac à poussières vide par le bas dans module récupérateur de poussières jusqu'à ce qu's'encliquette. Le couvercle de protection doit être retiré avant d'insérer un nouveau bac à poussière

8 Nettoyage et entretien

ATTENTION

Démonter le module récupérateur de poussières pareil.

8.1 Entretien du module

ATTENTION

Ne pas utiliser de l'eau, de l'huile, de la grai nettoyant.

Nettoyer le dispositif d'aspiration de poussières ment à l'aide d'une brosse sèche et d'une ch Pour cela, utiliser un masque respiratoire !

8.2 Remplacer la tête d'aspiration 6

de l'ap 1. Emêver le module récupérateur de poussières de l'appareil.
2. Appuyer sur le bouton de déverrouillage de la tê d'aspiration et le maintenir enfoncé.
3. Sortir du guide l'ancienne tête d'aspiration par le se ohaude
4. Appuyer la nouvelle tête d'aspiration dans le jusqu'à ce qu'elle s'encliquette.
unique-
amoisette

8.3 Entretien

Vérifier régulièrement que toutes les pièces extérieures du module ne sont pas abîmées et s'assurer que tous les organes de commande fonctionnent correctement.

Ne pas utiliser le module si des pièces sont abîmée ou si des organes de commande ne fonctionnent par parfaitement. Faire réparer le module dans votre agence Hilti.

9 Guide de dépannage

Défauts Causes possibles Solutions
Dégagement de poussières cessif	exBac à poussières plein Vidage du bac à poussières
	Tête d'aspiration défectueuse Remplacer la tête d'aspiration
	Brosse de la tête d'aspiration usée Remplacer la tête d'aspiration
Mèche non centrée dans la d'aspiration	Module récupérateur de poussières installer le module récupérateur de mal installé dans l'appareil poussières correctement dans l'appareil

10 Recyclage

Les appareils Hilti sont fabriqués en grande partie avec des matériaux recyclables dont la réutilisation exige un tri correct. Dans de nombreux pays, Hilti est déjà équipé pour reprendre votre ancien appareil afin d'en recycler les composants. Consulter le service clients Hilti ou votre conseiller commercial.

11 Garantie constructeur des appareils

Hilti garantit l'appareil contre tous vices de matèpendant toute la durée de service de l'appareil. Elle ne de fabrication. Cette garantie s'applique à conditionouvue pas les pièces soumises à une usure normale l'appareil soit utilisé et manipulé, nettoyé et enretenu

correctement, en conformité avec le mode d'emploi Hilti, et que l'intégrité technique soit préservée, c'est-a-dant que des dispositions légales nationales impé-sous réserve de l'utilisation exclusive de l'appareil ratives ne s'y opposent pas. Notamment, Hilti ne des consommables, accessoires et pièces de rechange d'origine Hilti.

Cette garantie se limite strictement à la réparation gratuite ou au remplacement gracieux des pièces défect

Toutes autres revendications sont exclues pour au- a-ment que des dispositions légales nationales impé- ilratives ne s'y opposent pas. Notamment, Hilti ne

changeait être tenu pour responsable de toutes détériorations, pertes ou dépenses directes, indirectes, accidentelles ou consécutives, en rapport avec l'utilisation ou dues à une incapacité à utiliser l'appai

quelares quelque but que ce soit. Hilti exclut en par

lier les garanties implicites concernant l'utilisat l'aptitude dans un but bien précis.

opouet toute réparation ou tout échange, renvoyer l'appa reil ou les pièces concernées au réseau de vente Hi compétent, sans délai après constatation du défaut.

La présente garantie couvre toutes les obligations d'H et annule et remplace toutes les déclarations antérieure ou actuelles, de même que tous accords oraux ou concernant la garantie.

fr

12 Déclaration de conformité CE (original)

Désignation : Module récupérateur de poussières

Désignation dumodèle: TEDRS-6-A

Génération : 01

Année de fabrication : 2009

Nous déclarons sous notre seule et unique res que ce produit est conforme aux directives et suivantes : 2004/108/CE, 2006/42/CE, 2011/65/UE, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

Praabilitéuccini Jan Doongaji

Documentation technique par :
