ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BL 40 VHR Professional BOSCH

Τεχνικά χαρακτηριστικά συσκευής

Λέιζερ δομικών κατασκευών BL 40 VHR
PROFESSIONAL

Αριθμός ευρετηρίου 0 601 096 703
Τύπος λέιζερ 635 nm, <1 mW
Κατηγορία λέιζερ 2
Τομέας εργασίας1) χωρίς δέκτη με δέκτη	ἐως 50 m περ.ἐως 100 m περ.
Ακρίβεια χωροστάθμισης1)2)	<±0,3 mm/m
Ταχύτητα περιστροφής 3 βαθμίδων (70–680 min-1)
Ø ακτίνας λέιζερ στη συσκευή1) περ. 5 mm
Μπαταρίες 2 x 1,5 V LR20 (D)
Διάρκεια λειτουργίας περ. 40 ὡρες
Σύνδεση τριπόδου 1/4" οριζόντια και κάθεταΜέσω προσαρμοστικού 5/8" οριζόντια και κάθετα
Διαστάσεις 150 mm x 120 mm x 140 mm
Βάρος σύμφωνα με τηνΕΡΤΑ-Procedure 01/2003	1 kg
Μόνωση	IP 54 (προστασία από σκόνη και ψεκασμό με νερό)
Θερμοκρασία λειτουργίας	-5 ... +45 °C
Θερμοκρασία αποθήκευσης	-20 ... +70 °C

1) υπό 25 °C
2) κατά μήκος του άξονα

Παρακαλούμε προσέξτε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή της συσκευής σας επειδή οι εμπορικοί χαρακτηρισμοί μερικών συσκευών μπορεί να διαφέρουν.

Για τη σαφή εξακρίβωση της ταυτότητάς της η συσκευή φέρει στην πίσω πλευρά της, επάνω στην πινακίδα κατασκευαστή, τον αριθμό κατασκευαστικής σειράς 15.

Πληροφορίες σχετικά με το θόρυβο

Εξακρίβωση των τιμών μέτρησης σύμφωνα με EN 60745.

Η σύμφωνα με την καμπύλη Α εκτιμηθείσα χαρακτηριστική στάθμη ηχητικής πίεσης της συσκευής είναι μικρότερη από 70 dB(A).

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για τον ακριβή καθορισμό και έλεγχο οριζόντιων ισοϋψών γραμμών, κάθετων γραμμών, γραμμών διαφυγής και σημείων αναφοράς.

1 609 929 E39 • (06.02) T

Ελληνικά-1

Μέρη συσκευήσ

Παρακαλούμε, ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση της συσκευής κι αφήστε το ξεδιπλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού.

Η αριθμοδότηση των μερών της συσκευής βασίζεται στην απεικόνιση της συσκευής στη σελίδα των σχεδίων.

1 Καπάκι πρίσματος
2 Ακτίνα αναφοράς
3 Δακτύλιος για τη γραμμική λειτουργία
4 Διακόπτης επιλογής τρόπου λειτουργίας
5 Διακόπτης ON/OFF
6 Αεροστάθμη (1)
7 Αεροστάθμη (2)
8 Τροχίσκος ρύθμισης (1)
9 Εντομή αναφοράς
10 Τροχίσκος ρύθμισης (2)
11 Λαβή/Πέλμα για την κατακόρυφη θέση
12 Αεροστάθμη (3)
13 Καπάκι θήκης μπαταριών
14 Bîda yia to kapaíki θήκης μπαταριών
15 Αριθμός κατασκευαστικής σειράς
16 Υποδοχή τριπόδου 1/4" (2x)
17 Δέκτης υψηλής απόδοσης με συγκρατήρα γενικής χρήσης*
18 Πλάκα μέτρησης για λέιζερ δομικών κατασκευών BLM 260*
19 Πλάκα οροφής*
20 Πλάκα μέτρησης με γωνιώδες πέλμα*
21 Γυαλιά κατόπτευσης λέιζερ*
22 Trípodo για χρήση σε δομικές κατασκευές BS 200/BS 280*
23 Προσαρμοστικό τριπόδου 5/8"
24 Συγκρατήρας
25 Προστατευτική τσάντα
* Εξαρτήματα που απεικονίζονται και περιγράφονται δε συνοδεύουν πάντοτε το μηχάνημα.

Για την ασφάλειά σασ

Διαβάστε καλά όλεσ τισ οδηγίεσ για να μπορέσετε να εργαστείτε με το εργαλείο μέτρησησ ακίνδυνα και ασφαλώσ. Μην παραμορφώνετε ποτέ τισ προειδοποιητικέσ πινακίδεσ. ΔΙΑΦΥΛΑΞΕΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπουσ ή ζώα και μην κοιτάξετε ποτέ οι ίδιοι/οι ίδιεσ στην ακτίνα, ακόμη κι από μεγάλη απόσταση. Αυτό το όργανο μέτρησης παράγει ακτινοβολία λέιζερ κατηγορίας 2 κατά EN 60825-1:1997. Γι' αυτό μπορεί, χωρίς να το θέλετε, να θαμπώσετε επικινδύνως άλλα πρόσωπα.

1 609 929 E39 • (06.02) T

Ελληνικά-2

■Μη χρησιμοποιείτε τα γυαλιά λέιζερ σα γυαλιά προστασίας. Τα γυαλιά λέιζερ χρησιμεύουν μόνο για την καλύτερη ορατότητα της ακτίνας λέιζερ και δεν προστατεύουν από την ακτινοβολία λέιζερ.
■Μη χρησιμοποιείτε τα γυαλιά λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία και ελαττώνουν την ικανότητα διάκρισης των χρωμάτων.
■Δίνετε το όργανο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρησης της ασφαλούς λειτουργίας του οργάνου μέτρησης.
■ Μην αφήνετε παιδιά να χρησιμοποιούν χωρίς επίβλεψη το όργανο μέτρησης λέιζερ. Μπορεί, χωρίς να το θέλουν, να θαμπώσουν επικινδύνως άλλα πρόσωπα.

Προστασία της συσκευής

■Αποφεύγετε απότομες προσκρούσεις και πτώσεις. Μετά από τυχόν σφοδρές εξωτερικές επιδράσεις στη συκευή: Πριν συνεχίσετε την εργασία σας διεξάγετε οπωσδήποτε έναν έλεγχο ακριβούς λειτουργίας (βλέπε κεφάλαιο „Ακρίβεια χωροστάθμησης“).
■Μη βυθίζετε τη συσκευή στο νερό.
■Μην αφήνετε τη συσκευή εκτεθιμένη σε υπερβολικές θερμοκρασίες ή διακυμάνσεις θερμοκρασίας (π.χ. μην την εγκαταλείπετε στο αυτοκίνητο).
■Αφαιρέστε τις μπαταρίες από τη συσκευή αν δεν πρόκειται να τη χρησιμοποιήσετε για ένα σχετικά μεγάλο χρονικό διάστημα (κίνδυνος από αυτοεκφόρτιση και διάβρωση).

Ε Τοποθέτηση/αντικατάσταση των μπαταριών

Λύστε τη βίδα 14 για το καπάκι θήκης μπαταριών. Αφαιρέστε το καπάκι 13 της θήκης. Τοποθετήστε τις μπαταρίες κατά τέτοιο τρόπο,στη θήκη, ώστε ο αρνητικός πόλος επαφής να ακουμπά στα ελατήρια για τις μπαταρίες. Τοποθετήστε και βιδώστε πάλι καλά τη βίδα.

Οι συμπαραδιδόμενες απλές μπαταρίες 1,5 V (LR 20) επιτρέπουν διάρκεια περιστροφικής λειτουργίας 40 ωρών περίπου.

Εξαιρετικά δυσμενείς θερμοκρασίες και η χρήση μπαταριών διαφορετικά φορτισμένες η μια από την άλλη μειώνουν τη διάρκεια λειτουργίας της συσκευής.

Οι μπαταρίες πρέπει να αντικαθιστούνται όλες μαζί. Χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα.

Θέση σε λειτουργία

■Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπουσ ή ζώα και μην κοιτάξετε ποτέ οι ίδιοι/οι ίδιεσ στην ακτίνα, ακόμη κι από μεγάλη απόσταση. Ο λέιζερ ενεργοποιείται όταν η συσκευή τεθεί σε λειτουργία. Ακτινοβολεί προς τα επάνω και τα πλάγια.

Θέση σε λειτουργία/εκτόσ λειτουργίασ: Πιέστε το διακόπτη ON/OFF 5.

Η συσκευή διακόπτει αυτόματα τη λειτουργία τησ όταν ξεπεραστεί η μέγιστη επιτρεπτή θερμοκρασία 45 °C, προστατεύοντασ έτσι τη δίοδο λέιζερ.

Χωροστάθμη και ευθυγράμμιση του λέιζερ δομικών κατασκευών

A Οριζόντια ευθυγράμμιση/Ευθυγράμμιση τησ ακτίνασ αναφοράσ

Θέστε το λέιζερ δομικών κατασκευών σε λειτουργία, χωροσταθμίστε την αεροστάθμη (1) 6, με περιστροφή προς τα δεξιά του τροχίσκου ρύθμισης (1) 8, ώσπου να ευθυγραμμιστεί. Η στάθμη (3) 12 χωροσταθμίζεται με περιστροφή προς τα δεξια του τροχίσκου ρύθμισης (2) 10. Η συσκευή είναι έτοιμη για λειτουργία, μόλις ρυθμιστούν οι αεροστάθμες 6 και 12.

B Κάθετη ευθυγράμμιση

Θέστε το λέιζερ δομικών κατασκευών σε λειτουργία και με περιστροφή του απεικονιζόμενου τροχίσκου ρύθμισης (2) 10 χωροσταθμίσετε την αεροστάθμη (2) 7 που δείχνεται, ώσπου να ευθυγραμμιστεί.

Υπόδειξη: Όταν εργάζεσθε συνεχώς για ένα σχετικά μεγάλο χρονικό διάστημα πρέπει να ελέγχετε τακτικά τη θέση της φυσαλίδας.

Ακρίβεια χωροστάθμισησ

Επιδράσεισ επί τησ ακρίβειασ

Τη μεγαλύτερη επίδραση ασκεί η θερμοκρασία του περιβάλ- λοντοσ. Ιδιαίτερα οι διαφορέσ τησ θερμοκρασίασ που ξεκιν- ώντασ από το έδαφοσ „ανεβαίνουν“ στην ατμόσφαιρα μπορεί να εκτρέψουν την ακτίνα λέιζερ.

Οι αποκλίσεις αποκτούν σημασία σε αποστάσεις μεγαλύτερες από 20 m περίπου και μπορεί στα 100 m να ανέλθουν στο διπλάσιο έως και το τετραπλάσιο της απόκλισης στα 20 m.

Επειδή η μέγιστη διάταξη της θερμοκρασίας σε στρώματα λαμβάνει χώρα κοντά στην επιφάνεια του εδάφους, θα πρέπει σε αποστάσεισ μεγαλύτερεσ των 20 m να εργάζεσθε πάντοτε με τρίποδο και εκτός αυτού να τοποθετείτε τη συσκευή πάντοτε στο κέντρο της επιφάνειας εργασίας.

'Ελεγχοσ τησ ακρίβειασ τησ συσκευήσ

Εκτός απο τις εξωτερικές επιδράσεις, σε αποκλίση μπορούν να οδηγήσουν και ειδικές, χαρακτηριστικές επιδράσεις της ίδιας της συσκευής. Γι' αυτό ελέγχετε από καιρό σε καιρό την ακρίβεια.

Τρόπος διεξαγωγής

-Απαιτείται ελεύθερη απόσταση μέτρησης 20 m.
- Πρέπει να διεξαχθεί μια μέτρηση μεταγωγής επάνω σε σταθερή βάση, επί αμφοτέρων των αξόνων Χ και Υ (4 μετρήσεις).
- Τοποθετήστε τη συσκευή οριζόντια επάνω σε μια στερεή, επίπεδη επιφάνεια και στη συνέχεια θέστε την σε λειτουργία.
-Μετά από τη χωροστάθμιση σημαδέψτε το σημείο λέιζερ (κέντρο του σημείου) σε κάποια θέση, π.χ. σ' έναν τοίχο.
- Στη συνέχεια περιστρέψτε τη συσκευή κατά 90°, χωρίς όμως να την ανασηκώσετε ή να αλλάξετε το ύψος της.
- Περιστρέψτε τώρα το καπάκι του πρίσματος 1 προς τα πίσω, χωρασταθμίστε εκ νέου τις αεροστάθμες και ξανασημαδέψτε. Επαναλάβετε την ίδια διαδικασία σε δυο ακόμη βήματα 90°. Έτσι μεταφέρονται τα ύψη και από τις τέσσερις διευθύνσεις στο ίδιο σημείο του τοίχου.

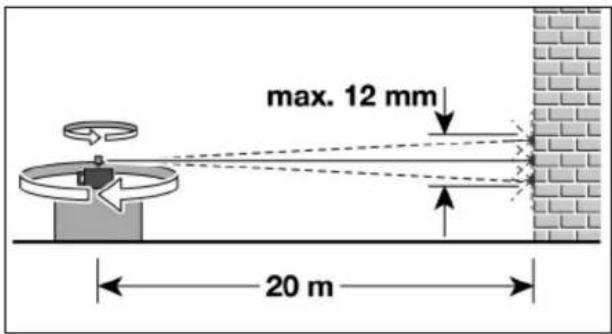

Η μέγιστη απόκλιση σε απόσταση 20 m επιτρέπεται να ανέλθει σε ±6 mm. Δηλαδή, η απόσταση μεταξύ του πιο υψηλού και του πιο χαμηλού σημείου δεν επιτρέπεται να ξεπεράσει τα 12 mm. Η απόκλιση αυτή απορρέει από τις ανοχές της συσκευής και εφαρμογής κατά τον έλεγχο ακριβείας.

Σε περίπτωση που η ανοχή της συσκευής υπερβαίνει το παραπάνω όριο, πρέπει να προσκομιστεί στην υπηρεσία εξυπηρέτησης πελατών της Bosch.

Χειρισμός

C Περιστροφική λειτουργία

Για να επιλέξετε την περιστροφική (περισκοπική) λειτουργία ωθήστε το δακτύλιο για τη γραμμική λειτουργία 3 προς τα κάτω και πατήστε το πλήκτρο επιλογής τρόπων λειτουργίας 4. Ο λέιζερ ξεκινάει με τη μεγαλύτερη δυνατή ταχύτητα περιστροφής. Για την επίτευξη καλύτερης ορατότητας της ακτίνας λέιζερ μπορείτε να μεταβάλλετε την περιστροφική ταχύτητα. Η εκάστοτε επαναπίεση του διακόπτη επιλογής τρόπου λειτουργίας 4 επιδραδύνει την ταχύτητα, μέχρι την ακινησία, σε 3 αντίστοιχες βαθμίδες. Όταν εργάζεσθε με το δέκτη 17 σας συνιστούμε να χρησιμοποιείτε τη μέγιστη περιστροφική τσαχύτητα.

Όταν εργάζεσθε χωρίς το δέκτη 17 σας συνιστούμε να χρησιμοποιείτε την ελάχιστη περιστροφική ταχύτητα ή τη γραμμική λειτουργία.

1 609 929 E39 • (06.02) T

Ελληνικά-5

Σημειακή λειτουργία

Μετά τη θέση της σε λειτουργία η συσκευή προσφέρει στην έξοδο του λέιζερ μια ακτίνα λέιζερ ή οποία χωρίζεται αμέσως σχηματίζοντας ορθή γωνία.

'Ετσι, στην οριζόντια θέση δημιουργείται μια διαρκής ακτίνα αναφοράς και μια δεύτερη, κατά 90° εκτρεπόμενη, μεταβλητή οριζόντια ακτίνα.

Στην κατακόρυφη θέση προσφέρονται μια διαρκής ακτίνα διαφυγής και μια μεταβλητή κάθετη ακτίνα.

Με απλό γύρισμα του καπακιού 1 του πρίσματος η μεταβλητή ακτίνα μπορεί να μετακινηθεί με το χέρι στην επιθυμητή θέση.

Η σημειακή λειτουργία είναι κατάλληλη ιδιαίτερα για την εργασία σε εσωτερικούς χώρους.

D Γραμμή στανταρ

Για να επιλέξετε τη γραμμική λειτουργία ωθήστε το δακτύλιο για τη γραμμική λειτουργία 3 προς τα επάνω και ακολούθως πατήστε το διακόπτη επιλογής τρόπων λειτουργίας 4. Ο λέιζερ ξεκινά με τη μακρύτερη δυνατή ακτίνα, η οποία μπορεί να ρυθμιστεί ανάλογα με την ορατότητα και την περιοχή εργασίας. Εκ νέου πάτημα του διακόπτη επιλογής τρόπου λειτουργίας 4 βραχύνει το μήκος L τη γραμμής, μέχρι την ακινησία, σε 3 αντίστοιχες βαθμίδες.

Με απλό γύρισμα του καπακιού 1 του πρίσματος η μεταβλητή ακτίνα μπορεί να μετατοπισθεί με το χέρι.

Ρυθμίστε το επιθυμητό μήκος της γραμμής πριν αρχίσετε τη μέτρηση.

Υποδείξεις για την εκτέλεση εργασιών

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάξετε ποτέ οι ίδιοι/οι ίδιες στην ακτίνα, ακόμη κι από μεγάλη απόσταση.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Ο λέίζερ δομικών κατασκευών διαθέτει δυο υποδοχές τριπόδου 16 με σπείρωμα 1/4" για οριζόντιες και κατακόρυφες χρήσεις. Για τη συναρμολόγηση του λέίζερ δομικών κατασκευών επάνω σε τρίποδο 22 με σπείρωμα 5/8" πρέπει να χρησιμοποιήσετε το προσαρμοστικό τριπόδου 23.

Σε περίπτωση που το τρίποδο 22 διαθέτει στην επέκτασή του χιλιοστομετρική κλίμακα, τότε η μετατόπιση μπορεί να ρυθμιστεί άμεσα.

F Λειτουργία με συγκρατήρα τοίχου

Για εργασίες που απαιτούν ύψη μεγαλύτερα από εκείνα που επιτρέπει η επέκταση του τριπόδου η συσκευή μπορεί να χρησιμοποιηθεί σε συνδυασμό μ' ένα συγκρατήρα τοίχου 24. Για τη συναρμολόγηση στερεώστε το συγκρατήρα τοίχου 24 σ' ένα τοίχο.

Ο λέιζερ δομικών κατασκευών εισάγεται από επάνω στο συγκρατήρα τοίχου και ασφαλίζεται με το μοχλό μανδάλωσης.

1 609 929 E39 • (06.02) T

Ελληνικά-6

Σταδία (ειδικό εξάρτημα)

Για εργασίες σε ανοικτούς χώρους, για τον έλεγχο επιπέδων ή το σημάδεμα κεκλιμένων επιφανειών σας συνιστούμε τη χρήση της σταδίας 18 μαζί με το δέκτη 17.

Επί της σταδίας 18 (ειδικό εξάρτημα), στο επάνω μέρος, είναι χαραγμένη μια σχετική χιλιοστομετρική κλίμακα (±50 cm).

Το μηδενικό ύψος της κλίμακας μπορεί να προεπιλεχθεί (90–210 cm) κάτω, στην επέκτασή της. Μ' αυτόν τον τρόπο μπορούν να αναγνωσθούν άμεσα οι τυχόν αποκλίσεις απο το επιδιωκόμενο ύψος.

Γυαλιά παρατήρησης λέιζερ

Τα γυαλιά παρατήρησης ακτίνας λέιζερ φιλτράρουν και εξουδετερώνουν το φως του περιβάλλοντος. Μ' αυτόν τον τρόπο δημιούργείται ψστο μάτι" ή εντύπωση, ότι το ερυθρό φως του λέιζερ είναι περισσότερο φωτεινό.

Μη χρησιμοποιείτε τα γυαλιά λέιζερ σα γυαλιά προστασίας.

Τα γυαλιά λέιζερ χρησιμεύουν μόνο για την καλύτερη ορατότητα της ακτίνας λέιζερ και δεν προστατεύουν από την ακτινοβολία λέιζερ.

Μη χρησιμοποιείτε τα γυαλιά λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία και ελαττώνουν την ικανότητα διάκρισης των χρωμάτων.

Παραδείγματα εργασίας

G Μεταφορά ίχνους/σημείου ύψους

Τοποθετήστε το λέιζερ δομικών κατασκευών επάνω σε μια στα- θερή βάση ή χρησιμοποιήστε το τρίποδο 22. Ευθυγραμμίστε την ακτίνα λέιζερ στο επιθυμητό ύψος. Εξακριβώστε στο σημείο ανα- φοράς με τη βοήθεια της σταδίας (ειδικό εξάρτημα) τη διαφορά ύψους μεταξύ της ακτίνας λέιζερ και της γραμμής ύψους.

Ρυθμίστε τον επιθυμητό τρόπο λειτουργίας και μεταφέρτε τη γραμμή ύψους.

Η Σημάδεμα ορθής γωνίας

Σε περίπτωση που πρέπει να σημαδευτούν ορθές γωνίες η ακτίνα λέιζερ πρέπει να ευθυγραμμιστεί παράλληλα προς τη γραμμή αναφοράς (ακμή πλακακιών, τοίχος). Η ορθή γωνία σχηματίζεται από την εκτρεπόμενη μεταβλητή ακτίνα λέιζερ.

Μεταφορά σημείου του δαπέδου στην οροφή (αλφάδιασμα)

Για την ακριβή ευθυγράμμιση της ακτίνας-αλφάδι (λέιζερ) υπεράνω του σημείου του δαπέδου στο κάτω άκρο του περιβλήματος υπάρχουν δυο εντομές αναφοράς. Γι' αυτό χαράξτε δυο βοηθητικές γραμμές κάθετες η μια προς την άλλη (σταυρόνημα) δια μέσου του σημείου δαπέδου και ευθυγραμμίστε τη συσκευή με τη βοήθεια των εντομών αναφοράς.

J Σήμανση καθέτων

Τοποθετήστε το λέιζερ δομικών κατασκευών κάθετα, π.χ. μπροστά σ' έναν τοίχο, και κατευθύντε το σημείο/την ακτίνα λέιζερ επάνω στη θέση στην οποία πρέπει να μεταφερθεί/σημαδευτεί η κάθετος. Επιλέξτε τη γραμμική λειτουργία ή τη λειτουργία περιστροφής και μεταφέρτε/σημαδέψτε την κάθετο.

1 609 929 E39 • (06.02) T

Ελληνικά-7

Κ Σήμανση κατακόρυφης επιφάνειας (ενδιάμεσος τοίχος, τομή αρμών)

Τοποθετήστε το λέιζερ δομικών κατασκευών στην κάθετη θέση και κατά τέτοιο τρόπο, ώστε το σημείο λέιζερ να πέφτει ακριβώς επάνω στη γραμμή αναφοράς, π.χ. στον ενδιάμεσο τοίχο. Ακολούθως ευθυγραμμίστε την ακτίνα λέιζερ παράλληλα προς τον τοίχο αναφοράς. Επιλέξτε τη σημειακή λειτουργία ή τη λειτουργία περιστροφής και μεταφέρτε/σημαδέψτε τα σημεία πρόσκρουσης της ακτίνας.

Σήμανση κλίσης

Η συσκευή μπορεί να τοποθετηθεί σε οποιαδήποτε επιθυμητή επίκλινη θέση. Έτσι μπορούν να σχηματισθούν όλες οι επιθυμητές γωνίες.

Συντήρηση και καθαρισμός

Καθαρίζετε τακτικά την έξοδο της ακτίνας λέιζερ με τη βοήθεια μπατονετών (ξυλαράκια με βαμβάκι). Προσέχετε τα ξεφτίδια.

■Διατηρείτε τη συσκευή πάντοτε καθαρή.

Καθαρίζετε τυχόν βρωμιές μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε καυστικά μέσα καθαρισμού ή διαλύτες.

Αν παρόλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου σταματήσει κάποτε η συσκευή, τότε η επισκευή της πρέπει να ανατεθεί σε αναγνωρισμένο συνεργείο ηλεκτρικών συσκευών της Bosch.

Όταν κάνετε διασαφητικές ερωτήσεις καθώς και όταν παραγγέλνετε ανταλλακτικά παρακαλούμε να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή της συσκευής.

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ

Να μη ρίχνετε τα εργαλεία μέτρησης στα απορρίμ- ματα του σπιτιού σας!

Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και την μεταφορά της σε εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία δεν είναι υποχρεωτικό πλέον να συλλέγονται ξεχωριστά πριν να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Επαναφορτιζόμενες μπαταρίες/Μπαταρίες

Na μη ρίχνετε τις επαναφορτιζόμενες μπαταρίες/τις μπαταρίες στα απορρίμματα του σπιτιού σας, στη φωτιά ή το νερό. Οι επαναφορτιζόμενες μπαταρίες/οι μπαταρίες πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ

Σύμφωνα με την Οδηγία 91/157/ΕΟΚ οι χαλασμένες ή αναλωμένες επαναφορτιζόμενες μπαταρίες/μπαταρίες πρέπει να ανακυκλώνονται.

1 609 929 E39 • (06.02) T

Ελληνικά-8

Υπηρεσία εξυπηρέτησης πελατών

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com.

Robert Bosch A.E.

Κηφισού 162

12131 Περιστέρι-Αθήνα

© KENTPO [phone]

© KENTPO [phone]

FAX....[phone]

FAX....[phone]

www.bosch.gr

ABZ Service A.E.

© SERVICE....+30 210 57 01 375-378

FAX....[phone]

Δήλωση συμβατικότητας

Δηλώνουμε υπεύθυνα, ότι το παρόν προϊόν εκπληρώνει τις διατάξεις της Οδηγίας 98/37/ΕΚ.

Dr. Egbert Schneider

Επιφυλασσόμεθα για τυχόν αλλαγές

1 609 929 E39 • (06.02) T

Ελληνικά-9
