HƯỚNG DẪN NGƯỜI DÙNG Hose Pull Professional BOSCH

Bản gốc hướng dẫn sử dụng

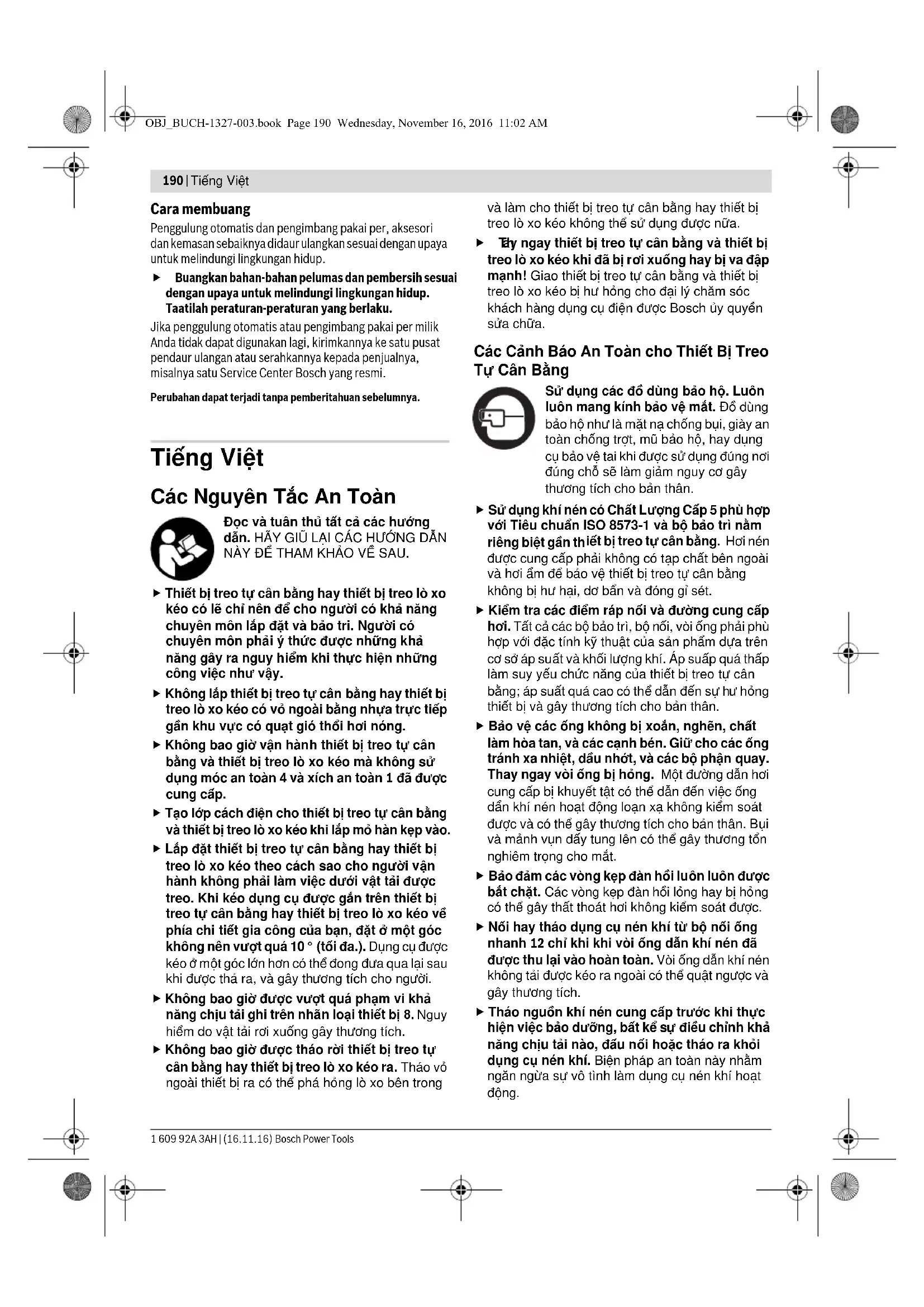

Floor Jl. Let. Jend. TB Simatupang II S/06 Jakarta Selatan 12960 Indonesia Tel.: (021) 3005 6565 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id OBJ_BUCH-1327-003.book Page 189 Wednesday, November 16, 2016 11:02 AM190 | Tiếng Việt 1 609 92A 3AH | (16.11.16) Bosch Power Tools Cara membuang Penggulung otomatis dan pengimbang pakai per, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Buangkan bahan-bahan pelumas dan pembersih sesuai dengan upaya untuk melindungi lingkungan hidup. Taatilah peraturan-peraturan yang berlaku. Jika penggulung otomatis atau pengimbang pakai per milik Anda tidak dapat digunakan lagi, kirimkannya ke satu pusat pendaur ulangan atau serahkannya kepada penjualnya, misalnya satu Service Center Bosch yang resmi. Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. Tiếng Việt Các Nguyên Tắc An Toàn Đọc và tuân thủ tất cả các hướng dẫn. HÃY GIŨ LẠI CÁC HƯỚNG DẪN NÀY ĐỂ THAM KHẢO VỀ SAU. Thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo có lẽ chỉ nên để cho người có khả năng chuyên môn lắp đặt và bảo tri. Người có chuyên môn phải ý thức được những khả năng gây ra nguy hiểm khi thực hiện những công việc như vậy. Không lắp thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo có vỏ ngoài bằng nhựa trực tiếp gần khu vực có quạt gió thổi hơi nóng. Không bao giờ vận hành thiết bị treo tự cân bằng và thiết bị treo lò xo kéo mà không sử dụng móc an toàn 4 và xích an toàn 1 đã được cung cấp. Tạo lớp cách điện cho thiết bị treo tự cân bằng và thiết bị treo lò xo kéo khi lắp mỏ hàn kẹp vào. Lắp đặt thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo theo cách sao cho người vận hành không phải làm việc dưới vật tải được treo. Khi kéo dụng cụ được gắn trên thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo về phía chi tiết gia công của bạn, đặt ở một góc không nên vượt quá 10° (tối đa.). Dụng cụ được kéo ở một góc lớn hơn có thể đong đưa qua lại sau khi được thả ra, và gây thương tích cho người. Không bao giờ được vượt quá phạm vi khả năng chịu tải ghi trên nhãn loại thiết bị 8. Nguy hiểm do vật tải rơi xuống gây thương tích. Không bao giờ được tháo rời thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo ra. Tháo vỏ ngoài thiết bị ra có thể phá hỏng lò xo bên trong và làm cho thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo không thể sử dụng được nữa.

• ay ngay thiết bị treo tự cân bằng và thiết bị treo lò xo kéo khi đã bị rơi xuống hay bị va đập mạnh! Giao thiết bị treo tự cân bằng và thiết bị treo lò xo kéo bị hư hỏng cho đại lý chăm sóc khách hàng dụng cụ điện được Bosch ủy quyền sửa chữa. Các Cảnh Báo An Toàn cho Thiết Bị Treo Tự Cân Bằng Sử dụng các đồ dùng bảo hộ. Luôn luôn mang kính bảo vệ mắt. Đồ dùng bảo hộ như là mặt nạ chống bụi, giày an toàn chống trợt, mũ bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ gây thương tích cho bản thân. Sử dụng khí nén có Chất Lượng Cấp 5 phù hợp với Tiêu chuẩn ISO 8573-1 và bộ bảo trì nằm riêng biệt gần th iết bị treo tự cân bằng. Hơi nén được cung cấp phải không có tạp chất bên ngoài và hơi ẩm để bảo vệ thiết bị treo tự cân bằng không bị hư hại, dơ bẩn và đóng gỉ sét. Kiểm tra các điểm ráp nối và đường cung cấp hơi. Tất cả các bộ bảo trì, bộ nối, vòi ống phải phù hợp với đặc tính kỹ th uật của sản phẩm dựa trên cơ sở áp suất và khối lượng khí. Áp suấp quá thấp làm suy yếu chức năng của thiết bị treo tự cân bằng; áp suất quá cao có thể dẫn đến sự hư hỏng thiết bị và gây thương tích cho bản thân. Bảo vệ các ống không bị xoắn, nghẽn, chất làm hòa tan, và các cạnh bén. Giữ cho các ống tránh xa nhiệt, dầu nhớt, và các bộ phận quay. Thay ngay vòi ống bị hỏng. Một đường dẫn hơi cung cấp bị khuyết tật có thể dẫn đến việc ống dẩn khí nén hoạt động loạn xạ không kiểm soát được và có thể gây thương tích cho bản thân. Bụi và mảnh vụn dấy tung lên có thể gây thương tổn nghiêm trọng cho mắt. Bảo đảm các vòng kẹp đàn hồi luôn luôn được bắt chặt. Các vòng kẹp đàn hồi lỏng hay bị hỏng có thể gây thất thoát hơi không kiểm soát được. Nối hay tháo dụng cụ nén khí từ bộ nối ống nhanh 12 chỉ khi khi vòi ống dẫn khí nén đã được thu lại vào hoàn toàn. Vòi ống dẫn khí nén không tải được kéo ra ngoài có thể quật ngược và gây thương tích. Tháo nguồn khí nén cung cấp trước khi thực hiện việc bảo dưỡng, bất kể sự điều chỉnh khả năng chịu tải nào, đấu nối hoặc tháo ra khỏi dụng cụ nén khí. Biện pháp an toàn này nhằm ngăn ngừa sự vô tình làm dụng cụ nén khí hoạt động. OBJ_BUCH-1327-003.book Page 190 Wednesday, November 16, 2016 11:02 AMTiếng Việt | 191 Bosch Power Tools 1 609 92A 3AH | (16.11.16) Kiểm tra đai móc treo nhanh và móc an toàn hàng ngày để xem có bị ăn mòn hay hư hỏng. Tùy theo quy định thích hợp của mỗi quốc gia tương ứng, giao cho người có khả năng chuyên môn thực hiện việc kiểm tra thiết bị treo tự cân bằng, đặc biệt là vòi ống dẫn khí nén, ít nhất mỗi năm một lần. Trong trường hợp thiết bị treo tự cân bằng bị hư hỏng, có thể không được tiếp tục sử dụng nữa. Các Cảnh Báo An Toàn cho Thiết Bị Treo Lò Xo Kéo Không được sử dụng thiết bị treo lò xo kéo như một cần trục. Sử dụng thiết bị treo lò xo kéo thay cho cần trục có thể dẫn đến việc gây thương tích cho bản thân và làm hư hỏng tài sản. Chỉ lắp hay tháo vật tải ra khi dây tời của thiết bị treo tự cân bằng đã được thu lại vào trong hoàn toàn. Dây tời được kéo ra ngoài không có tải có thể quật ngược và gây thương tích. Không cho thiết bị treo lò xo kéo hoạt động khi dây tời được kéo ra ngoài kéo rụt vào khi không tải. Dây tời kéo rụt vào có thể không còn khả năng neo chặt thích đáng được nữa, hoặc hệ thống treo dây tời có thể đã bị đứt. Kiểm tra dây tời, đai móc treo nhanh và móc an toàn (nơi có sẵn) hàng ngày để xem có bị ăn mòn hay hư hỏng. Nhờ người có khả năng chuyên môn kiểm tra thiết bị treo lò xo kéo, đặc biệt là dây tời, mỗi năm một lần căn cứ theo tiêu chuẩn ISO 4309. Trong trường hợp thiết bị treo lò xo kéo bị hư hỏng, có thể không được tiếp tục sử dụng nữa. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Trong khi đọc các hướng dẫn sử dụng, mở trang gấp có hình ảnh miêu tả thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo, và hãy để mở nguyên như vậy. Dành Sử Dụng Cho Loại 0 607 950 938 | p. 939
• Thiết bị treo tự cân bằng được thiết kế để sử dụng như một công cụ treo điều chỉnh được dành cho dụng cụ nén khí sẵn sàng hoạt động. Loại 0 607 950 950 | p. 951
• | Thiết bị treo lò xo kéo được thiết kế để sử dụng như một công cụ treo điều chỉnh được dành cho dụng cụ điện sẵn sàng hoạt động. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo trên trang hình ảnh. 1 Xích an toàn 2 Đai móc treo nhanh 3 Đai ốc khóa của đai móc treo nhanh 2 4 Đai giữ an toàn 5 Vỏ ngoài thiết bị 6 Bộ phận điều chỉnh khả năng chịu tải 7 Ổ nối ở đầu nạp khí của thiết bị treo tự cân bằng 8 Nhãn ghi loại thiết bị 9 Chìa vặn sáu cạnh (6 mm) 10 Ống dẫn khí nén 11 Bộ hạn chế ống nạp khí 12 Khớp nối nhanh 13 Khớp nối ống có ngạnh 14 Vòi nối hai đầu 15 kẹp đàn hồi vòng 16 Vòi cung cấp hơi 17 Khớp nối có ngạnh (khớp nối hai đầu có ngạnh) 18 Khớp nối ren (khớp nối bằng ren ngoài) 19 Miệng thoát khí của bộ lọc/thiết bị điều tiết-bôi trơn 20 Khớp nối bằng ren 21 Đầu nối đường dẫn hơi vào 22 Vòi nối hai đầu trong phần giao kèm dụng cụ nén khí 23 Vòi ống với vòng kẹp đàn hồi 24 Tay xoay điều chỉnh khả năng chịu tải 25 Dây tời 26 Bộ phận giới hạn dây tời rút vào co giãn 27 Móc vật tải 28 C hìa vặn sáu cạnh (4 mm) 29 Vít chỉnh đặt điều chỉnh khả năng chịu tải 30 Đầu gút giữ an toàn đầu dây tời không bị tuột 31 Bộ phận giữ dây tời để điều chỉnh chiều dài dây tời 32 Bộ phận khóa dây tời của bộ giới hạn dây tời rút vào Các phụ tùng được minh họa hay mô tả không nằm trong tiêu chuẩn hàng hóa được giao kèm. OBJ_BUCH-1327-003.book Page 191 Wednesday, November 16, 2016 11:02 AM192 | Tiếng Việt 1 609 92A 3AH | (16.11.16) Bosch Power Tools Thông số kỹ thuật Sự lắp vào Thiết bị lắp vào đai móc treo nhanh 2 và đai giữ an toàn 4 của thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo phải có kích thước với hệ số an toàn bằng 5. Để vận hành thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo được an toàn, hãy tính toán trọng lượng của thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo (xem phần “Thông số kỹ thuật”) cộng với khả năng chịu tải tối đa p. 958

rọng lượng của dụng cụ được mắc vào) và nhân tổng số với 5. Thay ngay thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo khi đã bị rơi xuống hay bị va đập mạnh! Giao thiết bị treo tự cân bằng và thiết bị treo lò xo kéo hư hỏng cho đại lý chăm sóc khách hàng dụng cụ điện được Bosch ủy quyền sửa chữa. Bắt Lắp Thiết Bị Treo Tự Cân Bằng Loại 0 607 950 938 | ... 939 Gắn thiết bị treo tự cân bằng thông qua đai móc treo nhanh 2 vào vị trí cố định dùng để lắp bắt có đủ độ ổn định. Siết chặt đai ốc khóa 3 trên đai móc treo nhanh 2 cách sao cho thiết bị treo tự cân bằng không thể bị trượt hay bật ra khỏi đai móc treo nhanh. Siết chặt đai giữ an toàn 4 nằm độc lập với đai móc treo nhanh 2. Lưu ý tính di động của thiết bị treo tự cân bằng không bị xích an toàn 1 làm suy giảm. Sự chuyển động qua lại theo chiều của thiết bị treo tự cân bằng phải có thể được. Sự cố rơi có thể xảy ra trong trường hợp bị rớt xuống có khoảng cách không được vượt quá 1 m. Thiết Bị Treo Tự Cân Bằng Mã số máy 0 607 950 ... ... 938 ... 939 Phạm vi khả năng chịu tải

lbs 0,4–1,2 1,9–2,6 1,2–2,2 2,6–4,8 Sự cung cấp khí nén tối đa bar psi

Đường ren nối G1/4" Đường kính trong vòi ống

0,2 Chiều dài ống kéo dài ra tối đa

31,5 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014)

lbs 1,3 2,9 1,4 3,1 Thiết Bị Treo Lò Xokéo Mã số máy 0 607 950 ....... 950 ... 951 ... 952 ... 953 ... 954 Phạm vi khả năng chịu tải

118,1 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014)

lbs 0,41 1,3 0,41 1,3 0,46 1,1 0,49 1,3 3,5 7,3 Thiết Bị Treo Lò Xokéo Mã số máy 0 607 950 ....... 955 ... 956 ... 957 ... 958 Phạm vi khả năng chịu tải

Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014)

• lbs 3,7 8,2 3,7 8,2 1,3 2,9 1,4 2,9 OBJ_BUCH-1327-003.book Page 192 Wednesday, November 16, 2016 11:02 AMTiếng Việt | 193 Bosch Power Tools 1 609 92A 3AH | (16.11.16) Bắt lắp Thiết Bị Treo Lò Xo Kéo Loại 0 607 950 950 | p. 951
• Lắp thiết bị treo lò xo kéo thông qua đai móc treo nhanh 2 vào vị trí cố định dùng để lắp bắt có đủ độ ổn định. Loại 0 607 950 952 | p. 953
• Lắp thiết bị treo lò xo kéo thông qua đai móc treo nhanh 2 vào vị trí cố định dùng để lắp bắt có đủ độ ổn định. Siết chặt đai ốc khóa 3 nằm trên đai móc treo nhanh 2 cách sao cho thiết bị treo lò xo kéo không thể trượt hay bật ra khỏi đai móc treo nhanh. Siết chặt đai giữ an toàn 4 nằm độc lập với đai móc treo nhanh 2. Lưu ý tính di động của thiết bị treo tự cân bằng không bị xích an toàn 1 làm suy giảm. Sự chuyển động qua lại theo chiều của thiết bị treo lò xo kéo phải có thể được. Sự cố rơi có thể xảy ra trong trường hợp bị rớt xuống có khoảng cách không được vượt quá 1 m. Nối Nguồn Cung Cấp Hơi Loại 0 607 950 938 | Hãy chú ý rằng, áp suất không khí không được nhỏ hơn 6,3 bar (91 psi), bởi vì dụng cụ khí nén sẽ được hiển thị cho áp suất vận hành này. Để đạt được hiệu suất tối đa, đường kính trong của vòi ống cũng như ren nối phải phù hợp với các tiêu chí được liệt kê trong bảng “Thông số kỹ thuật”. Để duy trì toàn hiệu suất, chỉ được sử dụng các vòi ống có chiều dài tối đa l à 4 mét. Nguồn khí nén cung cấp phải không được có hơi ẩm và các vật từ ngoài lẫn vào để bảo vệ dụng cụ nén khí không bị hỏng, dơ bẩn, và rỉ sét. Ghi Chú: Việc sử dụng thiết bị bảo dưỡng khí nén là cần thiết. Việc này bảo đảm cho dụng cụ nén khí hoạt động trong điều kiện tốt nhất. Tuân thủ các hướng dẫn cách sử dụng thiết bị bảo dưỡng. Tất cả phụ kiện lắp ráp, ống nối, và vòi ống p hải được định cỡ để đáp ứng đúng yêu cầu về áp suất và khối lượng hơi. Tránh sự làm nghẽn hẹp đường cung cấp hơi do bị: v.d. kẹp, thắt nút, hoặc căng dãn ra! Trong trường hợp không biết chắc, hãy đo áp suất bằng một áp kế ngay tại đư ờng cấp hơi trong lúc dụng cụ nén khí đang hoạt động. Nối Nguồn Hơi Cung Cấp vào Thiết Bị Treo Tự Cân Bằng (xem hình A) Vặn vòi nối hai đầu 14 vào trong ổ nối đầu nạp khí 7. Để tránh làm hư hại các bộ phận van bên trong thiết bị treo tự cân bằng khi vặn vòi nối hai đầu 14 vào hay ra, xin khuyến nghị nên kiềm giữ phần nhô ra của ổ nối đầu nạp khí 7 bằng chìa vặn miệng mở (cỡ p. 939

mm). Nới lỏng các kẹp đàn hồi vòng 15 của vòi ống cung cấp hơi 16. Đút một đầu của ống cung cấp hơi lên trên vòi nối hai đầu 14 và siết kẹp đàn hồi vòng trở lại. Đút đầu kia của ống cung cấp hơi lên khớp nối có ngạnh 17 và bắt chặt ống cung cấp hơi bằng cách siết chặt kẹp đàn hồi vòng kia trở lại. Bắt khớp nối ren 18 vào đường xả hơi thải của thiết bị bảo dưỡng 19. Sự đấu nối nhanh có thể thực hiện được nhờ dùng khớp nối ren nhanh và, khi tháo ra, nguồn hơi cung cấp được tự động đóng lại. Lắp khớp nối có ngạnh 17 vào trong khớp nốiren

goài (khớp nối) 18 để nối vòi ống cung cấp hơi với bộ lọc/bộ phận điều tiết bôi trơn. Nối Dụng Cụ Nén Khí vào Thiết Bị Treo Tự Cân Bằng (xem hình B) Nối hay tháo dụng cụ nén khí từ bộ nối ống nhanh 12 chỉ khi khi vòi ống dẫn khí nén đã được thu lại vào hoàn toàn. Vòi ống dẫn khí nén không tải được kéo ra ngoài có thể quật ngược và gây thương tích.

• hông được vượt quá mức khả năng chịu tải tối thiểu và tối đa quy định (xem “Thông số kỹ thuật”). Vượt quá giới hạn khả năng chịu tải sẽ gây hư hại cho lò xo nằm bên trong vỏ ngoài thiết bị. Có hai khả năng để đấu nối dụng cụ nén khí vào thiết bị treo tự cân bằng: – Mua một khớp nối ren 20 vừa với đầu nối đường dẫn hơi và o 21 của dụng cụ nén khí của bạn (xem “Nối Nguồn Cung Cấp Hơi” trong phần hướng dẫn sử dụng dụng cụ nén khí), để dụng cụ nén khí có thể lắp nối hay tháo trực tiếp ra khỏi thiết bị treo tự cân bằng. Hãy lưu ý không để dụng cụ nén khi khởi động bất ngờ khi lắp nối khớp nối re n 20 vào với khớp nối nhanh 12. – Nối khớp nối vòi ống có ngạnh 13 và vòi nối hai đầu 22 được cung cấp kèm theo dụng cụ nén khí của bạn với một đoạn vòi ống ngắn 23. Siết thật chặt kẹp đàn hồi vòng. Hãy lưu ý không để dụng cụ nén khi khởi động bất ngờ khi lắp nối khớp nối có ngạnh 13 và o với khớp nối vòi ống nhanh 12. OBJ_BUCH-1327-003.book Page 193 Wednesday, November 16, 2016 11:02 AM194 | Tiếng Việt 1 609 92A 3AH | (16.11.16) Bosch Power Tools Hướng Dẫn Vận Hành Điều Chỉnh sự Rút Vào của Vòi Ống Không được vượt quá chiều dài tối đa quy định cho vòi ống kéo ra (xem “Thông số kỹ thuật”). Loại 0 607 950 938 | p. 939
• Trước hết, điều chỉnh khả năng chịu tải (xem “Điều Chỉnh Khả Năng Chịu Tải cho Thiết Bị Treo Tự Cân Bằng”, trang 194). Nới lỏng vít sáu cạnh của bộ hạn chế ống nạp khí 11. Điều chỉnh vòi ống dẫn khí nén 10 có chiều dài yêu cầu và siết chặt vít sáu cạnh của bộ hạn chế ống nạp khí như trước. Điều Chỉnh Chiều Dài Dây Tời Loại 0 607 950 954 | p. 955
• | | p. 957

Thiết bị treo lò xo kéo được trang bị một đoạn dây tời dài 25 khi xuất xưởng nhằm đáp ứng chiều dài của dây theo yêu cầu riêng biệt. Luồn dây tời 25 qua bộ phận giữ dây tời 31. Tuân theo khoảng hở tối thiểu là 1 m: – Đối với loại 0 607 950 954l... 955l... 956, giữa bộ phận giới hạn dây tời rút vào 26 và bộ phận giữ dây tời 31. – Đối với l oại 0 607 950 957l... 958, giữa đầu gút dây tời 32 và bộ phận giữ dây tời 31. Điều chỉnh chiều dài dây tời theo yêu cầu và nhấn đầu gút dây tời 30 vào với nhau. Cắt bỏ phần dây tời thừa nằm phía sau đầu gút tời

• Điều Chỉnh sự Rút Dây Tời Vào Không được vượt quá chiều dài tối đa quy định cho dây tời kéo dài ra (xem “Thông số kỹ thuật”). Loại 0 607 950 950 | p. 951
• Đối với những thiết bị treo lò xo kéo này, sự giới hạn của việc rút tời vào là không thể được. Loại 0 607 950 957 | Trước hết, điều chỉnh khả năng chịu tải (xem “Điều Chỉnh Khả Năng Chịu Tải cho Thiết Bị Treo Lò Xo Kéo”, trang 194). Nới lỏng các vít của bộ phận khóa tời 32. Điều chỉnh dây tời 25 theo chiều dài yêu cầu và siết chặt các vít của bộ phận khóa tời 32 trở lại. Bộ phận giới hạn tời rút vào co giãn 26 có thể vận hành bằng tay. Điều Chỉnh Khả Năng Chịu Tải cho Thiết Bị Treo Tự Cân Bằng Không được vượt quá mức khả năng chịu tải tối thiểu và tối đa quy định (xem “Thông số kỹ thuật”). Vượt quá giới hạn khả năng chịu tải sẽ gây hư hại cho lò xo nằm bên trong vỏ ngoài thiết bị. Lắp Đặt Ban Đầu Để kéo dài tuổi thọ của thiết bị treo tự cân bằng, thiết bị đã được nhà máy thiết lập sẵn k hả năng chịu tải thấp nhất. Lắp vật tải vào có thể làm cho vòi ống bị tháo ra hoàn toàn, vì vậy, có thể gây hư hỏng hay thương tích. Bởi vì vậy, sau khi thả treo thiết bị treo tự cân bằng, chỉnh đặt thiết bị ở lực rút vào tối đa ở tình trạng không tải (xem “Điều Chỉnh Lực Rút Vào”). Sau cùng, lực rút vào có thể thích ứng với khả năng chịu tải t reo. Điều Chỉnh Lực Rút Vào Nối dụng cụ nén khí vào thiết bị treo tự cân bằng (xem “Nối Dụng Cụ Nén Khí vào Thiết Bị Treo Tự Cân Bằng”, trang 193). Để giảm lực rút vào, tra chìa vặn sáu cạnh 9 vào trong bộ phận điều chỉnh khả năng chịu tải 6, nhấn vít chỉnh đặt vào trong để điều chỉnh khả năng chịu tải, và xoay chìa vặn sáu cạnh ngược chiều kim đồng hồ cho đến khi trọng tải treo được cân bằng. Để tăng lực rút vào, tra chìa vặn sáu cạnh 9 vào trong bộ phận điều chỉnh khả năng chịu tải 6, nhấn vít chỉnh đặt vào trong để điều chỉnh khả năng chịu tải, và xoay chìa vặn sáu cạnh theo chiều kim đồng hồ cho đến khi trọng tải t reo được cân bằng. – Đối với loại 0 607 950 938, 4 vòng (tối đa). – Đối với loại 0 607 950 939, 2½ vòng (tối đa). Lực rút vào tốt nhất đạt được khi dụng cụ nén khí có thể dễ dàng kéo được đến vị trí mong muốn, và quay trở về vị trí xuất phát sau khi thả dụng cụ ra. Điều Chỉnh Khả Năng Chịu Tải cho Thiết Bị Treo Lò Xo Kéo Chỉ lắp hay tháo vật tải ra khi dây tời của thiết bị treo tự cân bằng đã được thu lại vào trong hoàn toàn. Dây tời được kéo ra ngoài không có tải có thể quật ngược và gây thương tích. Không được vượt quá mức khả năng chịu tải tối thiểu và tối đa quy định (xem “Thông số kỹ thuật”). Vượt quá giới hạn khả năng chịu tải sẽ gây hư hại cho lò xo nằm bên trong vỏ ngoài thiết bị. p. 958

• iết bị treo lò xo kéo đã được nhà máy thiết lập sẵn khả năng chịu tải cho phép tối đa. OBJ_BUCH-1327-003.book Page 194 Wednesday, November 16, 2016 11:02 AMTiếng Việt | 195 Bosch Power Tools 1 609 92A 3AH | (16.11.16) Mắc vật tải vào: – Đối với loại 0 607 950 950, p. 951
• và p. 953
• , bằng cách móc vào móc cài nhanh an toàn 27. – Đối với loại 0 607 950 954, p. 955
• và p. 958
• , bằng cách móc vào móc cài vật tải 27 và siết chặt đai ốc khóa. Sự điều chỉnh đúng khả năng chịu tải đạt được khi có thể kéo dụng cụ được treo dễ dàng đến được vị trí mong muốn, và trở về vị trí xuất phát sau khi thả dụng cụ ra. Loại 0 607 950 950 | p. 951
• Để giảm lực rút vào, nhấn tay xoay 24 vào vỏ ngoài thiết bị và xoay tay xoay đang nhấn vào ngược chiều kim đồng hồ. Xoay tay xoay đang nhấn vào 60°-nấc trước khi cho ăn vào khớp. Để tăng lực rút vào, nhấn tay xoay 24 vào vỏ ngoài thiết bị và xoay tay xoay đang nhấn vào theo chiều kim đồng hồ. – Đối với loại 0 607 950 950, 2 vòng (tối đa). – Đối với loại 0 607 950 951, 4 vòng (tối đa). Loại 0 607 950 952 | p. 953
• Mang găng bảo hộ và giữ chặt chìa vặn sáu cạnh khi điều chỉnh khả năng chịu tải. Khi đã chỉnh đặt khả năng chịu tải tối đa, lò xo của bộ phận điều chỉnh khả năng chịu tải phải chịu ứng suất rất lớn, sức ép có thể được giải phóng một cách đột ngột khi nhấn chìa vặn sáu cạnh vào. Tra chìa vặn sáu cạnh 28 vào trong chốt lò xo của bộ phận điều chỉnh khả năng chịu tải 6. Để giảm lực rút vào, nhấn chốt lò xo vào trong và xoay chìa vặn sáu cạnh 28 ngược chiều kim đồng hồ. Để tăng lực rút vào, nhấn chốt lò xo vào trong và xoay chìa vặn sáu cạnh 28 theo chiều kim đồng hồ. – Đối với l oại 0 607 950 952, 4 vòng (tối đa). – Đối với loại 0 607 950 953, 5,6 vòng (tối đa). Loại 0 607 950 954 | p. 955
• Mang găng bảo hộ và giữ chặt chìa vặn sáu cạnh khi điều chỉnh khả năng chịu tải. Khi đã chỉnh đặt khả năng chịu tải tối đa, lò xo của bộ phận điều chỉnh khả năng chịu tải phải chịu ứng suất rất lớn, sức ép có thể được g iải phóng một cách đột ngột khi nhấn chìa vặn sáu cạnh vào. Tra chìa vặn sáu cạnh 9 vào trong vít chỉnh đặt 29. Vít chỉnh đặt tác động lên chốt lò xo của bộ phận điều chỉnh khả năng chịu tải 6. Để giảm lực rút vào, vặn chìa vặn sáu cạnh 9 ngược chiều kim đồng hồ. Để tăng lực rút vào, vặn chìa vặn sáu cạnh 9 theo chiều kim đồng hồ. – Đối với loại 0 607 950 954, 11½ vòng (tối đa). – Đối với loại 0 607 950 955, 10 vòng (tối đa). – Đối với loại 0 607 950 956, 4¼ vòng (tối đa). Loại 0 607 950 957 | Mang găng bảo hộ và giữ chặt chìa vặn sáu cạnh khi điều chỉnh khả năng chịu tải. Khi đã chỉnh đặt khả năng chịu tải tối đa , lò xo của bộ phận điều chỉnh khả năng chịu tải phải chịu ứng suất rất lớn, sức ép có thể được giải phóng một cách đột ngột khi nhấn chìa vặn sáu cạnh vào. Tra chìa vặn sáu cạnh 9 vào trong chốt lò xo của bộ phận điều chỉnh khả năng chịu tải 6. Để giảm lực rú t vào, nhấn chốt lò xo vào trong và xoay chìa vặn sáu cạnh 9 ngược chiều kim đồng hồ. Để tăng lực rút vào, nhấn chốt lò xo vào trong và xoay chìa vặn sáu cạnh 9 theo chiều kim đồng hồ. – Đối với loại 0 607 950 957, 11 vòng (tối đa). – Đối với loại 0 607 950 958, 5 vòng (tối đa). Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Thiết bị treo tự cân bằng Tháo nguồn khí nén cung cấp trước khi thực hiện việc bảo dưỡng, bất kể sự điều chỉnh khả năng chịu tải nào, đấu nối hoặc tháo ra khỏi dụng cụ nén khí. Biện pháp an toàn này nhằm ngăn ngừa sự vô tình làm dụng cụ nén khí hoạt động. Kiểm tra đai móc treo nhanh và móc an toàn hàng ngày để xem có bị ăn mòn hay hư hỏng. Tùy theo quy định thích hợp của mỗi quốc gia tương ứng, giao cho người có khả năng chuyên môn thực hiện việc kiểm tra thiết bị treo tự cân bằng, đặc biệt là vòi ống dẫn khí nén, ít nhất mỗi năm một lần. Trong trường hợp thiết bị treo tự cân bằng bị hư hỏng, có thể không được tiếp tục sử dụng nữa. Tra dầu bôi trơn vào tất cả các cơ phận c huyển động bên ngoài. Ví dụ như các điểm ma sát của đai móc treo nhanh 2 và đai giữ an toàn 4. Thường xuyên làm sạch lưới lọc ở đường nạp khí của thiết bị treo tự cân bằng. Để thực hiện, tháo vòi nối hai đầu 14 và làm vệ sinh thật sạch bụi và các tưa vụn ra khỏi lưới lọc. Sau cùng, lắp vòi nối hai đầu vào lại. Để tránh làm hư hại các bộ phận van bên trong thiết bị treo tự cân bằng khi vặn vòi nối hai đầu 14 vào hay ra, xin khuyến nghị nên kiềm giữ phần nhô ra của ổ nối đầu nạp khí 7 bằng chìa vặn miệng mở (cỡ 17 mm). Tuân theo các khuyến cáo đối với các hỗn hợp trộn vào khí nén được sử dụng cho thiết bị treo tự cân bằng như đã được định rõ trong hướng dẫn sử dụng dụng cụ nén khí! OBJ_BUCH-1327-003.book Page 195 Wednesday, November 16, 2016 11:02 AM196 | Tiếng Việt 1 609 92A 3AH | (16.11.16) Bosch Power Tools Thiết Bị Treo Lò Xo Kéo Kiểm tra dây tời, đai móc treo nhanh và móc an toàn (nơi có sẵn) hàng ngày để xem có bị ăn mòn hay hư hỏng. Nhờ người có khả năng chuyên môn kiểm tra thiết bị treo lò xo kéo, đặc biệt là dây tời, mỗi năm một lần căn cứ theo tiêu chuẩn ISO 4309. Trong trường hợp thiết bị treo lò xo kéo bị hư hỏng, có thể không được tiếp tục sử dụng nữa. Tra dầu bôi trơn vào tất cả các cơ phận chuyển động bên ngoài. Ví dụ như các điểm ma sát của đai móc treo nhanh 2 và đai giữ an toàn 4. Bảo dưỡng dây tời bằng loại mỡ không chứa axit (mỡ làm từ dầu hỏa để bôi trơn) để làm tăng thời gian sử dụng. Phụ kiện Thông tin về toàn bộ chương trình chủng loại phụ kiện có thể truy cập vào Internet tại www.bosch-pt.com và www.boschproductiontools.com hay tại nơi bán hàng cho bạn. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Tuân thủ mọi qui định có thể thực hiện được cho môi trường khi thải bỏ mỡ và dung môi đã qua sử dụng. Khi thiết bị treo tự cân bằng hay thiết bị treo lò xo kéo của bạn không còn sử dụng được nữa, xin vui lòng gửi đến trung tâm tái chế hay cửa hàng chuyên dụng, chẳng hạn như trung tâm chăm sóc khách hàng dụng cụ điện được Bosch ủy quyền. Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-1327-003.book Page 196 Wednesday, November 16, 2016 11:02 AMﻲﺑﺮﻋ | 197 Bosch Power Tools 1 609 92A 3AH | (9.11.16) p. 958
