Produkta veids	Pneimatisko/elektroinstrumentu cauruļu vai atsperu balansieris
Pieejamie modeļi	Caurules balansieris: 0 607 950 938, 939; Atsperes balansieris: 0 607 950 950 līdz 958
Slodzes diapazons (caurules balansieris)	0,4 - 2,2 kg
Slodzes diapazons (atsperes balansieris)	0,3 - 10,0 kg atkarībā no modeļa
Maks. gaisa spiediens (caurules balansieris)	10 bar (145 psi)
Caurules maks. gājiens	800 mm
Kabeļa maks. gājiens (atsperes balansieris)	1500 - 3000 mm atkarībā no modeļa
Svars (caurules balansieris)	1,3 - 1,4 kg
Svars (atsperes balansieris)	0,41 - 3,7 kg atkarībā no modeļa
Padeve (caurules balansieris)	Saspiests gaiss 5. klase DIN ISO 8573-1, min. spiediens 6,3 bar
Galvenās funkcijas	Pneimatisko vai elektroinstrumentu līdzsvara uzturēšana, atgriešanas spēka regulēšana, gājiena ierobežošana
Apkope un tīrīšana	Regulāri tīrīt filtru pie gaisa ieejas; ieeļļot berzes punktus; ikdienā pārbaudīt balstiekārtu un pretskāpšanas aizsardzību
Drošība	Obligāts pretskāpšanas aizsardzības aprīkojums un drošības ķēde; nepārsniegt maks. slodzi; nomainīt pēc kritiena
Rezerves daļas un remontējamība	Remonts Bosch apstiprinātā servisa centrā; rezerves daļas pieejamas vietnē bosch-pt.com
Vispārīga informācija	Pareiza lietošana: instrumentu taras ierīce; montāža ar drošības koeficientu 5; maks. kritiena attālums 1 m

Bieži uzdotie jautājumi - Hose Pull Professional BOSCH

Kāda veida instrumentu varu piekārt ar Bosch Hose Pull Professional balansieri?

Caurules balansieris (modeļi 938/939) ir paredzēts pneimatiskajiem instrumentiem, savukārt atsperes balansieris (modeļi 950-958) ir paredzēts elektroinstrumentiem.

Kā noregulēt atgriešanas spēku uz caurules balansiera?

Izmantojiet sešstūra atslēgu (ats. 9), lai pagrieztu regulēšanas skrūvi (ats. 6): pretēji pulksteņa rādītāja virzienam, lai samazinātu spēku, pulksteņa rādītāja virzienā, lai palielinātu. Spēks ir optimāls, kad instrumentu var viegli izvilkt un tas atgriežas sākuma pozīcijā.

Kāds ir minimālais gaisa spiediens, kas nepieciešams caurules balansierim?

Saspiestā gaisa spiediens nedrīkst būt zemāks par 6,3 bar (91 psi), lai nodrošinātu pneimatiskā instrumenta pareizu darbību.

Kā uzstādīt pretskāpšanas aizsardzību?

Piestipriniet pretskāpšanas aizsardzību (ats. 4) neatkarīgi no balstiekārtas (ats. 2). Pārliecinieties, ka drošības ķēde (ats. 1) netraucē balansiera kustīgumu. Iespējamais kritiena attālums nedrīkst pārsniegt 1 m.

Vai es varu izmantot atsperes balansieri kā celtni?

Nē, atsperes balansieri nekad nedrīkst izmantot kā celtni. Tādējādi var tikt apdraudēti cilvēki un aprīkojums.

Kā noregulēt kabeļa garumu uz atsperes balansiera (modeļi 954-958)?

Izvediet kabeli (ats. 25) caur kabeļa slēdzeni (ats. 31). Noregulējiet vēlamo garumu, tad pievelciet kabeļa skavu (ats. 30). Nogrieziet lieko kabeli aiz skavas. Saglabājiet minimālo attālumu 1 m starp ievilkšanas atduri un slēdzeni.

Cik bieži man jāpārbauda balansieris?

Ikdienā pārbaudiet balstiekārtu, pretskāpšanas aizsardzību un kabeli/cauruli, lai atklātu koroziju vai bojājumus. Lieciet speciālistam pārbaudīt ierīci vismaz reizi gadā (saskaņā ar ISO 4309 standartu kabeļiem).

Ko darīt, ja balansieris nokrīt?

Nekavējoties nomainiet balansieri pēc kritiena. Vairs neizmantojiet to un nododiet Bosch apstiprinātā servisa centrā remontam.

Kā pieslēgt pneimatisko instrumentu caurules balansierim?

Pirms instrumenta pievienošanas pārliecinieties, ka saspiestā gaisa caurule ir pilnībā ievilkta. Izmantojiet savienojuma veidgabalu (ats. 20), kas piemērots instrumenta gaisa ieejai. Nepārsniedziet uz marķējuma norādīto min./maks. slodzi.

Kur es varu atrast rezerves daļas savam Bosch balansierim?

Rezerves daļas ir pieejamas vietnē www.bosch-pt.com. Lai pasūtītu, norādiet uz marķējuma esošo desmit ciparu izstrādājuma numuru. Varat arī sazināties ar Bosch pēcpārdošanas servisu.

LIETOŠANAS INSTRUKCIJA Hose Pull Professional BOSCH

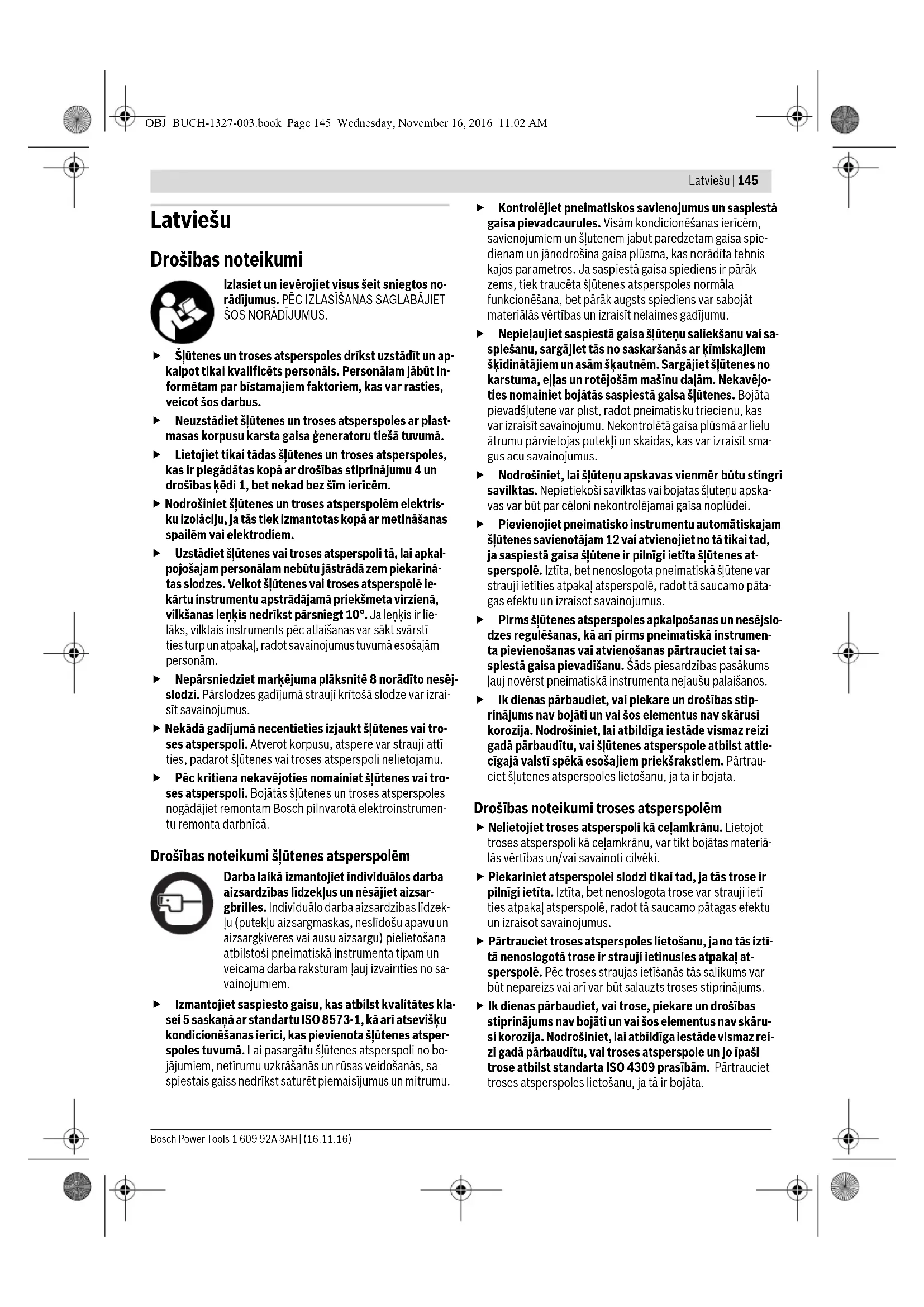

Izstrādājuma un tā darbības apraksts

Lūdzam atvērt atlokamo lapu ar šļūtenes vai troses atsperes spoles attēlu un turēt to atvērtu laikā, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Tips 0607 950 938|...939

Šļūtenes atsperes spole ir izmantojama kā piekarināma ierīce ar tārtu vilces spēku lietošanai gataviem pneimatiskajiem instrumentiem.

Tips 0607950950|...951|...952|...953|...954|

11 Šļūtenes ietīšanas garuma ierobežotājs

18 Šļūtenes savienotājs (savienotāja korpuss ar ārējo vītni)

19 Kondicionēšanas ierīces izvada tveres savienotājs

Šlūtenes atsperspole (ievilcējs)
Izstrādājuma numurs	0 607 950 ...	... 938	... 939
Nesējslodzes diapazons	kg	0,4-1,2	1,2-2,2
	Ibs	1,9-2,6	2,6-4,8
Maks. pievadāmā gaisa spiediens	bārī	10	10
	psi	145	145
Savienojosā vitne	G 1/4"	●	●
Šlūtenes diametrs nenospiegotā stāvokli	mm	5	5
	in	0,2	0,2
Maks. Šlūtenes iztišanas garums	mm	800	800
	in	31,5	31,5
Svars atbilstoši EPTA-Procedure 01:2014	kg	1,3	1,4
	Ibs	2,9	3,1

Troses atsperspole
Izstrādājuma numurs	0 607 950 ...	... 950	... 951	... 952	... 953	... 954
Nesējslodzes diapazons	kg	0,5-1,2	1,0-2,0	0,3-1,5	1,2-2,5	2,0-5,0
	Ibs	1,1-2,6	2,2-4,4	0,7-3,3	2,6-5,5	4,4-11,0
Maks. troses iztišanas garums	mm	2000	2000	1600	1600	3000
	in	78,7	78,7	62,9	62,9	118,1
Svars atbilstoşi	kg	0,41	0,41	0,46	0,49	3,5
EPTA-Procedure 01:2014	Ibs	1,3	1,3	1,1	1,3	7,3

Troses atsperes spole

Izstradājuma numurs	0 607 950 ...	... 955	... 956	... 957	... 958
Nesējslodzes diapazons	kg	4,0-8,0	7,0-10,0	0,4-1,2	1,2-2,6
	Ibs	8,8-17,6	15,4-22,0	1,9-2,6	2,6-5,7
Maks. troses iztišanas garums	mm	3000	3000	1500	1500
	in	118,1	118,1	59	59
Svars atbilstoši EPTA-Procedure 01:2014	kg	3,7	3,7	1,3	1,4
	Ibs	8,2	8,2	2,9	2,9

Montāža

Nesošajiem elementiem, ar kuriem ir savienota ķēdes vai troses atsperes piekare 2 un drošības stiprinājums 4, jābūt konstruētiem ar drošības koeficientu 5. Tas nozīmē, ka nesošo elementu izturības robeža, kas nepieciešama drošam darbam ar ķēdes vai troses atsperi, ir aprēķināma šādi: pieskaitiet ķēdes vai troses atsperes svaram (skatīt tabulu, Tehniskie parametri) maksimālo nestspēju (nostiprināmā instrumenta svars) un iegūto summu pareiziniet ar 5. Pēc kritiena nekavējoties nomainiet ķēdes vai troses atsperi. Bojātas ķēdes un troses atsperes nogādājiet remontam Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Ķēdes atsperes piekarināšana

Tips 0607 950 938|...939

Piekariniet ķēdes atsperi stacionārā veidā aiz piekares 2 pie pietiekami stabila un izturīga priekšmeta. Stingri pieskrūvējiet savienojošo uzgriezni 3 uz piekares 2, panākot, lai ķēdes atspere nenoslīdētu no tās. Nostipriniet drošības stiprinājumu 4 neatkarīgi no piekares 2. Sekojiet, lai drošības stiprinājums nemazinātu ķēdes atsperes kustīgumu attiecībā pret drošības ķēdi 1. Ķēdes atsperei jāspēj šūpoties ķēdes izvilkšanas virzienā. Iespējamais kritiena dziļums notrūkšanas gadījumā nedrīkst pārsniegt 1 m.

Troses atsperes piekarināšana

Tips 0607 950 950 | ... 951

Piekariniet troses atsperi stacionārā veidā aiz piekares 2 pie pietiekami stabila un izturīga priekšmeta.

Tips 0607 950 952|...953|...954|...955|...956 | ...957|...958

Piekariniet troses atsperi stacionārā veidā aiz piekares 2 pie pietiekami stabila un izturīga priekšmeta.

Stingri pieskrūvējiet savienojošo uzgriezni 3 uz piekares 2, panākot, lai troses atspere nenoslīdētu no tās.

Nostipriniet drošības stiprinājumu 4 neatkarīgi no piekares 2. Sekojiet, lai drošības stiprinājums nemazinātu troses atsperes kustīgumu attiecībā pret drošības ķēdi 1. Troses atsperei jāspēj šūpoties troses izvilkšanas virzienā. Iespējamais kritiena dziļums notrūkšanas gadījumā nedrīkst pārsniegt 1 m.

Gaisa padeve

Tips 0607 950 938|...939

Sekojiet, lai gaisa spiediens nebūtu mazāks par 6,3 bāriem (91 psi), jo pneimatiskais instruments ir paredzēts šādam darba spiedienam.

Instrumenta maksimālo jaudu spēj nodrošināt šļūtene ar nenoslogota stāvokļa diametru un savienojošās vītnes izmēriem, kuru vērtības ir sniegtas tabulā „Tehniskie parametri”. Lai nodrošinātu instrumenta darbību ar pilnu jaudu, lietojiet pievadšļūtenes, kuru garums nepārsniedz 4 m.

Lai pasargātu pneimatisko instrumentu no bojājumiem, netīrumu uzkrāšanās un rūsas veidošanās, pievadāmajam saspiestajam gaisam jābūt attīrītam no mehāniskajiem piemaisījumiem un mitruma.

Piezīme. Izmantojiet saspiestā gaisa kondicionēšanas ierīci. Tā ļaus nodrošināt pneimatisko instrumentu nevainojamu darbību.

Ievērojiet norādījumus, kas sniegti gaisa kondicionēšanas ierīces lietošanas pamācībā.

Visiem spiedientikla armaturas elementiem, savienojumiem un slēģiem jābūt paredzētiem gaisa spiedienam un jānodrošina gaisa plūsma, kas norādīta pneimatiskā izstrādājuma tehniskajos parametros.

Nepieļaujiet gaisa pievadšļūteņu sašaurināšanos to savērpšanās, saliekšanās vai izstiepšanās dēļ!

Šaubu gadījumā ar manometru pārbaudiet gaisa spiediena vērtību pneimatiskā instrumenta ieejas atveres tuvumā, tam darbojoties.

Saspiesta gaisa pievadīšana šļūtenes atsper spolei (attēls A)

Ieskrūvējiet šļūtenes iemavu 14 saspiesta gaisa pievadīšanas iecaurulē 7.

Lai novērstu šļūtenes atsper spoles iekšpusē izvietoto ventilāļu darbības traucējumus, ieskrūvējot šļūtenes iemavu 14 saspiesta gaisa pievadīšanas iecaurulē 7 vai izskrūvējot iemavu no tās, noturiet iecauruli nekustīgi ar vaļējā tipa uzgriežņu atslēgu (atslēgas platums 17mm).

Atlaidiet šļūtenes apskavu 15, kas paredzēta saspiesta gaisa pievadšļūtenes 16 stiprināšanai. Uzbīdiet saspiesta gaisa pievadšļūtenes vienu galu uz šļūtenes iemavas 14 un savelciet šļūtenes apskavu. Tad uzbīdiet saspiesta gaisa pievadšļūtenes otru galu uz savienojošās iemavas 17 un nostipriniet pievadšļūteni, stingri savelkot otru šļūtenes apskavu.

Ieskrūvējiet automātisko šļūtenes savienotāju 18 gaisa kondicionēšanas iekārtas 19 izvad atveres savienotājā. Automātis

148 | Latviešu

Šļūtenes savienotājs ļauj ātri pievienot saspiestā gaisa padeves šļūteni, automātiski atverot gaisa plūsmu caur savienotāju.

Lai pievienotu saspiestā gaisa padeves šļūteni gaisa kondicionēšanas iekārtai, iestipriniet savienojošo iemavu 17 šļūtenes savienotājā 18.

Pneimatiskā instrumenta pievienošana šļūtenes atsperspolei (attēls B)

Pievienojiet pneimatisko instrumentu automātiskajam šļūtenes savienotājam 12 vai atvienojiet no tā tikai tad, ja saspiestā gaisa šļūtene ir pilnīgi ietīta šļūtenes atsperspolē. Izstiepta, bet nenoslogota pneimatiskā šļūtene var strauji ietīties atpakaļ atsperspolē, radot tā saukto pātagu efektu un izraisot savainojumus. Nepārsniedziet norādīto minimālo un maksimālo nesējslodzi (skatīt tabulu „Tehniskie parametri"). Nesējslodzes diapazona robežu pārsniegšanas dēļ var tikt bojāta atsperes spoles korpusā.

Pastāv divas iespējas, kā pneimatisko instrumentu pievienot šļūtenes atsperspolei.

Lai pneimatisko instrumentu varētu tieši pievienot šļūtenes atsperspolei un atvienot no tās, iegādājieties savienojošo iemavu ar vītni 20, ko var ieskrūvēt pneimatiskā instrumenta gaisa ieplūdes atveres savienotājā 21 (skatīt pneimatiskā instrumenta lietošanas pamācības sadaļu „Gaisa padeve"). Laikā, kad savienojošā iemava 20 tiek savienota ar automātisko šļūtenes uzgali 12, sekojiet, lai pneimatiskais instruments nejauši nesāktu darboties. Savienojiet šļūtenes iemavu ar uzgali 13 un šļūtenes iemavu 22 no pneimatiskā instrumenta piegādes komplekta, izmantojot īso šļūtenes starpposmu 23. Stingri savelciet šļūtenes apskavas. Laikā, kad šļūtenes iemava 13 tiek savienota ar automātisko šļūtenes uzgali 12, sekojiet, lai pneimatiskais instruments nejauši nesāktu darboties.

Lietošana

Šļūtenes ietīšanas garuma regulēšana

Nepārsniedziet maksimālo šļūtenes iztīšanas garumu (skatīt tabulu „Tehniskie parametri").

Tips 0607 950 938|...939

Vispirms ieregulējiet nesējslodzi (skatīt sadaļu „Nesējslodzes regulēšana šļūtenes atsperspolēm" 148. lpp.).

Atskrūvējiet skrūvi ar krustveida galvu uz šļūtenes ietīšanas garuma ierobežotāja 11.

Iestatiet saspiestā gaisa šļūteni 10 stāvoklī, kas atbilst vēlamajam ietīšanas garumam, un stingri pieskrūvējiet skrūvi ar krustveida galvu uz šļūtenes ietīšanas garuma ierobežotāja.

Troses ietīšanas garuma regulēšana

Nepārsniedziet maksimālo šļūtenes iztīšanas garumu (skatīt tabulu "Tehniskie parametri").

Tips 0607950950|...951|...952|...953|...954|...955|...956

Šiem trošu atsperpolēm trošu iešanas garuma ierobežošana nav iespējama.

Tips 0607 950 957 | ... 958

Vispirms ieregulējiet nesējslodzi (skatīt sadaļu "Nesējslodzes regulēšana trošu atsperpolēm" 149. lpp.).

Atskrūvējiet skrūves uz trošu iešanas garuma ierobežotāja 32.

Iestādiet trose 25 stāvoklī, kas atbilst vēlamajam iešanas garumam, un stingri pieskrūvējiet skrūves uz trošu iešanas garuma ierobežotāja 32.

Elastīgo trošu iešanas garuma ierobežotāju 26 var pārbīdīt ar roku.

Nesējslodzes regulēšana šļūtenes atsperpolēm

Nepārsniedziet norādīto minimālo un maksimālo nesējslodzi (skatīt tabulu "Tehniskie parametri"). Nesējslodzes diapazona robežu pārsniegšanas dēļ var tikt bojāta atspere spoles korpusā.

Pirmā uzstādīšana

Lai saudzētu šļūtenes atsperpoles, tās ražotājā rūpnīcā tiek ieregulēta minimālā nesējslodze.

Pārāk stipri noslogojot atsperpoli, šļūtene var no tās strauji un pilnīgi iztīties, izraisot materiālo vērtību bojājumus un savainojumus.

Tāpēc pēc šļūtenes atsperpoles piekarināšanas ieregulējiet tai nenoslogotā stāvoklī maksimālu iešanas spēku (skatīt sadaļu "Iešanas spēka regulēšana").

Pēc tam iešanas spēku var ieregulēt atbilstoši piekarinātajai slodzei.

Ietīšanas spēka regulēšana

Pievienojiet pneimatisko instrumentu šļūtenes atsperespolei (skatīt sadaļu „Pneimatiskā instrumenta pievienošana šļūtenes atsperespolei“ 148. lappusē).

Lai samazinātu ietīšanas spēku, ievietojiet sešstūra stieņatslēgu 9 nesošās slodzes regulatora 6 atverē, piespiediet regulatora skrūvi un grieziet sešstūra stieņatslēgu pretēji pulksteņrādītāja kustības virzienam, līdz piekārtā slodze tiek līdzsvarota.

Lai palielinātu ietīšanas spēku, ievietojiet sešstūra stieņatslēgu 9 nesošās slodzes regulatora 6 atverē, piespiediet regulatora skrūvi un grieziet sešstūra stieņatslēgu pulksteņrādītāja kustības virzienā, līdz piekārtā slodze tiek līdzsvarota.

Tipa 0607 950 938 atsperespolem maksimālais regulēšanas diapazons ir 4 apgriezieni. Tipa 0607 950 939 atsperespolem maksimālais regulēšanas diapazons ir 2 1/2 apgriezieni.

Ja ir ieregulēts optimāls ietīšanas spēks, pneimatiskais instruments ir viegli aizvelkams līdz vēlamajam stāvoklim un pēc atlaišanas atgriežas sākotnējā stāvoklī.

Nesošās slodzes regulēšana troses atsperespolem

Piekariniet atsperespolei slodzi tikai tad, ja tās trose ir pilnīgi ietīta. Izstiepta, bet nenoslogota trose var strauji ietīties atpakaļ atsperespole, radot tā saukto pātagas efektu un izraisot savainojumus. Nepārsniedziet norādīto minimālo un maksimālo nesošo slodzi (skatīt tabulu „Tehniskie parametri“). Nesošās slodzes diapazona robežu pārsniegšanas dēļ var tikt bojāta atspere spoles korpusā.

Troses atsperespolem ražotājrūpnīcā tiek ieregulēta minimālā nesošā slodze.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Šļūtenes atsperespoles

Pirms šļūtenes atsperespoles apkalpošanas un nesošās slodzes regulēšanas, kā arī pirms pneimatiskā instrumenta pievienošanas vai atvienošanas pārtrauciet tai saspiestā gaisa padevi. Šāds piesardzības pasākums ļauj novērst pneimatiskā instrumenta nejaušu palaišanos. - Ik dienas pārbaudiet, vai piekare un drošības stiprinājums nav bojāti un vai šos elementus nav skārusi

korozija. Nodrošiniet, lai atbildīgā iestāde vismaz reizi gadā pārbaudītu, vai šļūtenes atsperspole atbilst attiecīgajā valstī spēkā esošajiem priekšrakstiem. Pārtrauciet šļūtenes atsperspoles lietošanu, ja tā ir bojāta.

Iesmērējiet visas ārpusē esošās kustīgās daļas, piemēram, berzei pakļautās vietas uz piekares 2 un drošības stiprinājuma 4. Regulāri tīriet sietu šļūtenes atsperspoles saspiestā gaisa ieplūdes atverē. Šim nolūkam izskrūvējiet šļūtenes iemavu 14 un attīriet sietu no putekļiem un netīrumu daļiņām. Tad no jauna stingri ieskrūvējiet šļūtenes iemavu. Lai novērstu šļūtenes atsperspoles iekšpusē izvietoto ventilu daļu bojāšanu, ieskrūvējot šļūtenes iemavu 14 saspiestā gaisa pievadīšanas caurulē 7 vai izskrūvējot iemavu no tās, noturiet cauruli nekustīgi ar vaļēja tipa uzgriežņu atslēgu (atslēgas platums 17 mm).

Ņemiet vērā ieteikumus par piemaisījumiem saspiestajā gaisā, kas atrodami kopā ar šļūtenes atsperspoli lietojamā pneimatiskā instrumenta lietošanas pamācībā.

Troses atsperspoles

▷ Ik dienas pārbaudiet, vai trose, piekare un drošības stiprinājums nav bojāti un vai šos elementus nav skārusi korozija. Nodrošiniet, lai atbildīgā iestāde vismaz reizi gadā pārbaudītu, vai troses atsperspole un jo īpaši trose atbilst standarta ISO 4309 prasībām. Pārtrauciet troses atsperspoles lietošanu, ja tā ir bojāta.

Iesmērējiet visas ārpusē esošās kustīgās daļas, piemēram, berzei pakļautās vietas uz piekares 2 un drošības stiprinājuma 4. Izmantojot troses kopšanai skābi nesaturošu smērvielu (vazelīnu), palielināsiet tās kalpošanas laiku.

Piederumi

Lai pilnā apjomā iepazītos ar Bosch augstas kvalitātes papildpiederumu klāstu, atveriet interneta vietnes www.boschpt.com un www.boschproductiontools.com vai griezieties tuvākajā specializētajā tirdzniecības vietā.

Ja šļūtenes vai troses atsperspole vairs nav derīga lietošanai, nogādājiet to kādā no atkritumu pārstrādes centriem vai nododiet specializētā tirdzniecības vietā, piemēram, Bosch pilnvarotā klientu apkalpošanas iestādē.

Tiesības uz izmaiņām tiek saglabātas.
