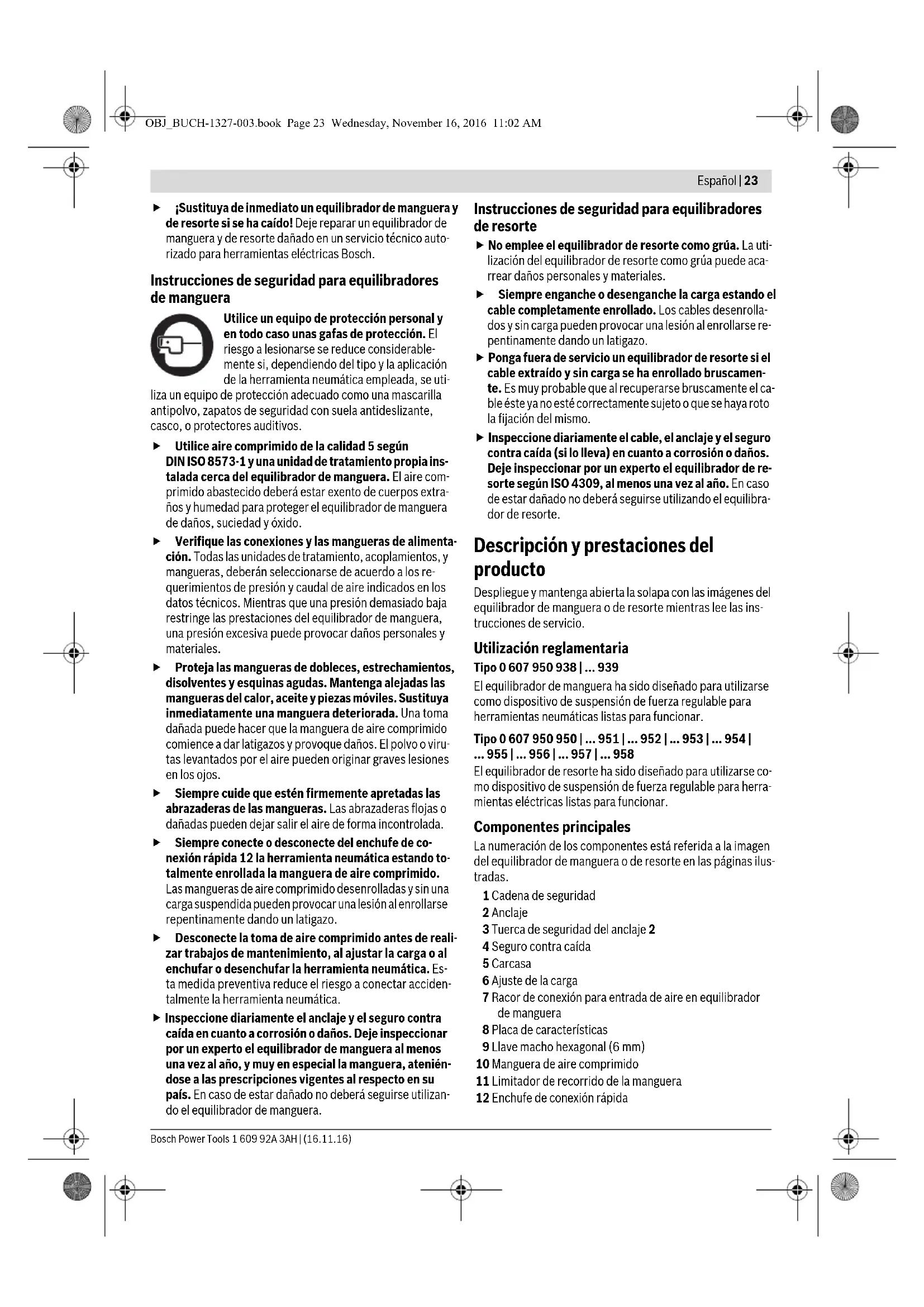

MANUAL DE USUARIO Hose Pull Professional BOSCH
Instrucciones de seguridad

Deberán leerse y respetarse todas las instrucciones. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
Los equilibradores de manguera y de resorte solamente deben ser instalados y sostenidos por especialistas, debido a los peligros que pueden presentarse en estos trabajos. No instale los equilibradores de manguera y de resorte provistos de una carcasa de plástico en las inmediaciones de sopladores de aire caliente. Siempre utilice el seguro contra caídas 4 y la ceda de seguridad 1 en aquellos equilibradores de manguera y de resorte que incorporen estos elementos. Aísle eléctricamente los equilibradores de manguera y de resorte si van fijados a ellos unas tenazas de soldar. Instale el equilibrador de manguera o de resorte de forma que la persona que lo va a utilizar no se encuentre bajo cargas suspendidas. Si tuviese que tirar de la herramienta fijada al equilibrador de manguera o de resorte para aproximarla a la pieza de trabajo, este ángulo no debe ser superior a 10°. Si el ángulo de inclinación al utilizar la herramienta fuese mayor, esta puede ponerse a oscilar al soltarla, y lesionar a otras personas. Jamás sobrepase la capacidad de energía indicada en la placa de características 8. En caso de una sobrecarga, el equilibrador puede caerse y lesionarle. Nunca desarme el equilibrador de manguera o de resorte. Al partir la carcasa, puede que se dañe el muelle en su interior y quede inservible el equilibrador de manguera o de resorte.
Sustituya de inmediato un equilibrador de manguera y de resorte si se ha caído. Deje reparar un equilibrador de manguera y de resorte dañado en un servicio técnico autorizado para herramientas eléctricas Bosch.
Instrucciones de seguridad para equilibradores de manguera

Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta neumática empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
liza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Utilice aire comprimido de la calidad 5 según DIN ISO 8573-1 y una unidad de tratamiento propia instalada cerca del equilibrador de manguera. El aire comprimido abastecido debe estar exento de cuerpos extraños y humedad para proteger el equilibrador de manguera de daños, suciedad y óxido. Verifique las conexiones y las mangueras de alimentación. Todas las unidades de tratamiento, acoplamientos y mangueras deben seleccionarse de acuerdo a los requerimientos de presión y caudal de aire indicados en los datos técnicos. Mientras que una presión demasiado baja restringe las prestaciones del equilibrador de manguera, una presión excesiva puede provocar daños personales y materiales. Proteja las mangueras de dobleces, estrechamientos, disolventes y esquinas agudas. Mantenga alejadas las mangueras del calor, aceite y piezas móviles. Sustituya inmediatamente una manguera deteriorada. Una toma dañada puede hacer que la manguera de aire comprimido comience a dar latigazos y provoque daños. El polvo o virutas levantados por el aire pueden originar graves lesiones en los ojos. Siempre cure que estén firmemente apretadas las abrazaderas de las mangueras. Las abrazaderas flojas o dañadas pueden dejar salir el aire de forma incontrolada. Siempre conecte o desconecte del enchufe de conexión rápida 12 la herramienta neumática estando totalmente enrollada la manguera de aire comprimido. Las mangueras de aire comprimido desenrolladas y sin una carga suspendida pueden provocar una lesión al enrollarse repentinamente dando un latigazo. Desconecte la toma de aire comprimido antes de realizar trabajo de mantenimiento, al ajustar la energía o al enchufar o desenchufar la herramienta neumática. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta neumática. Inspeccione diariamente el anclaje y el seguro contra caída en cuanto a corrosión o daños. Deje inspeccionar por un experto el equilibrador de manguera al menos una vez al año, y muy en especial la manguera, ateniéndose a las prescripciones vigentes al respecto en su país. En caso de estar dañado, no deben seguir utilizándose el equilibrador de manguera.
Instrucciones de seguridad para equilibradores de resorte
No emplee el equilibrador de resorte como grúa. La utilización del equilibrador de resorte como grúa puede acarrear daños personales y materiales. Siempre enganche o desenganche la carga cuando el cable esté completamente enrollado. Los cables desenrollados y sin carga pueden provocar una lesión al enrollarse repentinamente dando un latigazo. - Ponga fuera de servicio un equilibrador de resorte si el cable extraído y sin carga se ha enrollado bruscamente. Es muy probable que al recuperarse bruscamente el cable, este ya no esté correctamente sujeto o que se haya roto la fijación del mismo. Inspeccione diariamente el cable, el anclaje y el seguro contra caída (si lo lleva) en cuanto a corrosión o daños. Deje inspeccionar por un experto el equilibrador de resorte según ISO 4309, al menos una vez al año. En caso de estar dañado, no debe seguir utilizándose el equilibrador de resorte.
Descripción y prestaciones del producto
Despliegue y mantenga abierta la solapa con las imágenes del equilibrador de manguera o de resorte cuando lea las instrucciones de servicio.
Utilización reglamentaria
Tipo 607 950 938|...939
El equilibrador de manguera ha sido diseñado para utilizarse como dispositivo de suspensión de fuerza regulable para herramientas neumáticas listas para funcionar.
Tipo 607 950 950|...951|...952|...953|...954| ...955|...956|...957|...958
El equilibrador de resorte ha sido diseñado para utilizarse como dispositivo de suspensión de fuerza regulable para herramientas eléctricas listas para funcionar.
Componentes principales
La numeración de los componentes está referida a la imagen del equilibrador de manguera o de resorte en las páginas ilustradas.
1 Cadena de seguridad 2 Anclaje 3 Tuerca de seguridad del anclaje 2 4 Seguro contra caída 5 Carcasa 6 Ajuste de la energía 7 Racor de conexión para entrada de aire en equilibrador de manguera 8 Placa de características 9 Llave macho hexagonal (6 mm) 10 Manguera de aire comprimido 11 Limitador de recorrido de la manguera 12 Enchufe de conexión rápida

24 | Español
13 Boquilla de conexión con adaptador para manguera 14 Boquilla de conexión 15 Abrazadera 16 Manguera de toma de aire 17 Boquilla de acoplamiento (boquilla de conexión con adaptador para manguera) 18 Acoplamiento de manguera (elemento de acoplamiento con rosca exterior) 19 Salida de aire en la unidad de tratamiento 20 Boquilla de acoplamiento con rosca 21 Racor de conexión en entrada de aire 22 Boquilla de conexión suministrada con la herramienta neumática
23 Manguera intermedia con abrazaderas 24 Volante para ajuste de la energía 25 Cable 26 Limitador elástico del recorrido del cable 27 Gancho de carga 28 Llave macho hexagonal (4 mm) 29 Tornillo de ajuste de la energía 30 Manguito protector del extremo del cable 31 Sujeción del cable con ajuste de la longitud 32 Abrazadera limitadora del recorrido del cable
Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Datos técnicos
| Equilibrador de manguera (recuperador) | |||
| N° de articulo 0 607 950 ... 938 ... 939 | |||
| Margon dearga | kg | 0,4-1,2 | 1,2-2,2 |
| Ibs | 1,9-2,6 | 2,6-4,8 | |
| Alimentación de aire comprimido, max. | bar | 10 | 10 |
| psi | 145 | 145 | |
| Rosca de conexión | G1/4" | ● | ● |
| Diámetro inferior de manguera | mm | 5 | 5 |
| in | 0,2 | 0,2 | |
| Longitud de extracción de manguera, max. | mm | 800 | 800 |
| in | 31,5 | 31,5 | |
| Peso según EPTA-Procedure 01:2014 | kg | 1,3 | 1,4 |
| Ibs | 2,9 | 3,1 | |
| Equilibrador de resorte | ||||||
| N° de articulo | 0 607 950 ... | ... 950 | ... 951 | ... 952 | ... 953 | ... 954 |
| Margon dearga | kg | 0,5-1,2 | 1,0-2,0 | 0,3-1,5 | 1,2-2,5 | 2,0-5,0 |
| Ibs | 1,1-2,6 | 2,2-4,4 | 0,7-3,3 | 2,6-5,5 | 4,4-11,0 | |
| Longitud máx. de extracción del cable | mm | 2000 | 2000 | 1600 | 1600 | 3000 |
| in | 78,7 | 78,7 | 62,9 | 62,9 | 118,1 | |
| Peso según EPTA-Procedure 01:2014 | kg | 0,41 | 0,41 | 0,46 | 0,49 | 3,5 |
| Ibs | 1,3 | 1,3 | 1,1 | 1,3 | 7,3 | |
| Equilibrador de resorte | |||||
| N° de articulo | 0 607 950 ... | ... 955 | ... 956 | ... 957 | ... 958 |
| Margon dearga | kg | 4,0-8,0 | 7,0-10,0 | 0,4-1,2 | 1,2-2,6 |
| Ibs | 8,8-17,6 | 15,4-22,0 | 1,9-2,6 | 2,6-5,7 | |
| Longitud máx. de extracción del cable | mm | 3000 | 3000 | 1500 | 1500 |
| in | 118,1 | 118,1 | 59 | 59 | |
| Peso según EPTA-Procedure 01:2014 | kg | 3,7 | 3,7 | 1,3 | 1,4 |
| Ibs | 8,2 | 8,2 | 2,9 | 2,9 | |
Montaje
El factor de seguridad debe ser 5 para el dispositivo al cual se pretende fijar el anclaje 2 y el seguro contra caída 4 del equilibrador de manguera o de resorte. Para trabajar de forma segura con los equilibradores de manguera y de resorte, tome el peso propio del equilibrador co
rrespondiente (ver "Datos técnicos"), sume a este peso la carga máxima (peso máx. de la herramienta a fijar) y multiplique por 5 el resultado.
Sustituya de inmediato un equilibrador de manguera y de resorte si se ha caído. Deje reparar un equilibrador de manguera y de resorte dañado en un servicio técnico autorizado para herramientas eléctricas Bosch.

Instalación del equilibrador de manguera
Tipo 607 950 938|...939
Fije el equilibrador de manguera con el anclaje 2 a un punto estacionario dotado de una resistencia suficiente.
Apriete firmemente la tuerca de seguridad 3 del anclaje 2 para evitar que se salga del mismo el equilibrador de manguera.
Fije el seguro contra caída 4 a un punto diferente del anclaje 2.
Cuide que la libertad de movimiento del equilibrador de manguera no se vea obstaculizada por la ceda de seguridad 1. Deberá permitirse un movimiento de inclinación en el sentido de tracción de la manguera.
La altitud en caso de una posible caída no deberá ser superior a 1 m.
Instalación del equilibrador de resorte
Tipo 607 950 950|...951
Fije el equilibrador de resorte con el anclaje 2 a un punto estacionario dotado de una resistencia suficiente.
Fije el equilibrador de resorte con el anclaje 2 a un punto estacionario dotado de una resistencia suficiente.
Apriete firmemente la tuerca de seguridad 3 del anclaje 2 para evitar que se salga del mismo el equilibrador de resorte.
Fije el seguro contra caídas 4 a un punto diferente del anclaje 2.
Cuide que la libertad de movimiento del equilibrador de resorte no se vea obstaculizada por la cinta de seguridad 1. Deberá permitirse un movimiento de inclinación en el sentido de tracción del cable.
La altura en caso de una posible caída no debe ser superior a 1 m.
Conexión a la toma de aire
- Preste atención a que la presión del aire no sea inferior a 6,3 bar (91 psi), ya que la herramienta neumática se ha diseñado para esta presión de servicio.
Para alcanzar la potencia máxima se deberá utilizar una manguera con el diámetro interior y la rosca de conexión indicados en la tabla "Datos técnicos". Por igual motivo, la longitud de la manguera no deberá exceder los 4 m.
El aire comprimido abastecido debe estar exento de cuerpos extraños y humedad para proteger la herramienta neumática de daños, suciedad y del óxido.
Observación: Es preciso utilizar una unidad de tratamiento de aire comprimido. Esta garantiza un funcionamiento correcto de las herramientas neumáticas.
Observe las instrucciones de manejo de la unidad de trabajo.
Todos los accesorios, tuberías y mangueras de conexión deberán seleccionarse de acuerdo a la presión y al caudal de aire requeridos.
Evite el estrechamiento de la manguera de alimentación, p. ej., debido a un aplastamiento, doblado o tracción.
En caso de duda, mida la presión en la entrada de aire con un manómetro teniendo conectada la herramienta neumática.
Conexión de la alimentación de aire al equilibrador de manguera (ver figura A)
Enrosque la boquilla de conexión 14 en el racor de conexión de la entrada de aire 7.
Para no perjudicar las piezas de la válvula en el interior del equilibrador de manguera, es necesario sujetar el racor de conexión en la entrada de aire 7 con una llave fija (entrecaras 17 mm) al enroscar y desenroscar la boquilla para la manguera 14.
Afloje las abrazaderas 15 de la manguera de alimentación 16. Inserte el extremo de la manguera de alimentación sobre la boquilla de conexión 14 y vuelva a apretar la abrazadera. Introduzca el otro extremo de la manguera de alimentación sobre la boquilla del acoplamiento 17 y sujete la manguera de alimentación apretando firmemente la abrazadera correspondiente.
Monte un acoplamiento automático 18 en la calidad de aire de la unidad de tratamiento 19. Los acoplamientos automáticos permiten una conexión rápida, e interrumpen automáticamente la calidad de aire al desacoplarla de la manguera.
Conecte la boquilla del acoplamiento 17 en el acoplamiento 18 para empalmar la manguera de alimentación con la unidad de tratamiento de aire.
Conexión de la herramienta neumática al equilibrador de manguera (ver figura B)
Siempre conecte o desconecte del enchufe de conexión rápida 12 la herramienta neumática cuando esté totalmente enrollada la manguera de aire comprimido. Las mangueras de aire comprimido desenrolladas y sin una carga suspendida pueden provocar una lesión al enrollarse repentinamente dando un latigazo. Observe que la larga no sea inferior a la mínima ni superior a la máxima indicadas (ver "Datos técnicos").
Al sobrepasar la energía indicada se daña el resorte en la carcasa.
Ud. puede conectar la herramienta neumática al equilibrador de manguera de dos maneras:
- Adquiriendo una boquilla de acoplamiento con rosca 20 apropiada para la entrada de aire 21 de su herramienta neumática (ver "Conexión a la toma de aire" en las instrucciones de uso de su herramienta neumática), de manera que pueda conectar y desconectar directamente la herramienta neumática al equilibrador de manguera.
Procure no accionar accidentalmente la herramienta neumática en el momento de conectar la boquilla de acoplamiento 20 al enchufe de conexión rápida 12.
- Conectando la boquilla de conexión con adaptador para mangueras 13 a la boquilla de conexión 22 que se suministra con la herramienta neumática a través de una manguera intermedia 23 corta. Apriete firmemente las abrazaderas de la manguera.
Procure no accionar accidentalmente la herramienta neumática en el momento de conectar la boquilla de conexión 13 al enchufe de conexión rápida 12.
Operación
Ajuste del recorrido de la manguera
No sobrepase la longitud de extracción máxima de la manguera (ver "Datos técnicos").
Tipo 0 607 950 938 | ... 939
Primeramente, ajuste la carga (ver "Ajuste de la carga en equilibradores de manguera", página 26).
Afloje el tornillo de cabeza de estrella del limitador de recorrido de la manguera 11.
Ajuste la manguera de aire comprimido 10 a la longitud deseada y apriete firmemente el tornillo de cabeza de estrella del limitador de recorrido de la manguera.
Ajuste de la longitud del cable
Tipo 0 607 950 954 | ... 955 | ... 956 | ... 957 | ... 958
Los equilibradores de resorte se suministran de fábrica con un cable 25 grueso, lo que permite adaptar individualmente la longitud del cable.
Pase el cable 25 por la sujeción del cable 31.
Mantenga una separación mínima de 1 m:
- En los tipos 0 607 950 954 | ... 955 | ... 956, entre el limitador del recorrido del cable 26 y la sujeción del cable 31.
- En los tipos 0 607 950 957|...958, entre la abrazadera 32 y la sujeción del cable 31.
Ajuste la longitud deseada del cable y aplaste el manguito protector 30 para fijarlo firmemente.
Corte el sobrante de cable detrás del manguito protector 30.
Ajuste de la recuperación del cable
No sobrepase la longitud de extracción máxima del cable (ver "Datos técnicos").
En estos equilibradores de resorte no es posible limitar el recorrido de recuperación del cable.
Tipo 0 607 950 957 | ... 958
Primeramente, ajuste la carga (ver "Ajuste de la carga en equilibradores de resorte", página 26).
Afloje los tornillos de la abrazadera del cable 32.
Ajuste el cable 25 a la longitud deseada y apriete firmemente los tornillos de la abrazadera del cable 32.
El limitador elástico del recorrido del cable 26 puede desplazarse manualmente.
Ajuste de la energía en equilibradores de muelle
Observe que la carga no sea inferior a la mínima ni superior a la máxima indicadas (ver "Datos técnicos"). Al sobrepasar la carga indicada se daña el resorte en la carcasa.
Primera instalación
Los equilibradores de manguera se suministran de fábrica ajustados a la energía mínima.
Por ello, al suspender una carga, la manguera podrá desenrollarse completamente y provocar daños y lesiones.
Para evitar esto, nada más instalar el equilibrador de manguera, antes de aplicar una energía, ajuste la fuerza de recuperación máxima (ver "Ajuste de la fuerza de recuperación").
Seguidamente puede adaptarse la fuerza de recuperación a la carga suspendida.
Ajuste de la fuerza de recuperación
Conecte la herramienta neumática al equilibrador de manguera (ver "Conexión de la herramienta neumática al equilibrador de manguera", página 25).
Para reducir la fuerza de recuperación, inserte la llave macho hexagonal de 9 mm en el ajuste de la energía 6, presione hacia dentro el reglaje del ajuste de energía y gire la llave macho hexagonal en sentido contrario a las agujas del reloj hasta lograr que quede equilibrado el peso suspendido.
Para aumentar la fuerza de recuperación, inserte la llave macho hexagonal de 9 mm en el ajuste de la energía 6, presione hacia dentro el reglaje del ajuste de energía y gire la llave macho hexagonal en el sentido de las agujas del reloj hasta lograr que quede equilibrado el peso suspendido.
- En el tipo 0607950938, 4 vueltas como máximo.
- En el tipo 0607950939, 2 1/2 vueltas como máximo.
La fuerza de recuperación óptima es aquella en la que la herramienta neumática puede guiarse fácilmente hacia la posición deseada, retornando fácilmente de nuevo a la posición de partida al soltarla.
Ajuste de la energía en equilibradores de resorte
Siempre enganche o desenganche la energía estando el cable completamente enrollado. Los cables desenrollados y sin energía pueden provocar una lesión al enrollarse repentinamente dando un latigazo. Observe que la energía no sea inferior a la mínima ni superior a la máxima indicadas (ver "Datos técnicos"). Al sobrepasar la energía indicada se daña el resorte en la carcasa.
Los equilibradores de resorte tienen ajustados de fábrica a la carga máxima.
Suspenda la carga:
- En los tipos 0 607 950 950, ... 951, ... 952 y ... 953, fijándola al gancho de seguridad 27.
- En los tipos 0 607 950 954, ... 955, ... 956, ... 957 y ... 958, fijándola al gancho de energía y asegurándola a continuación enroscando la tuerca de seguridad.
El ajuste correcto de la energía es aquel en el que la herramienta suspendida pueda guiarse fácilmente hacia la posición deseada, retornando fácilmente de nuevo a la posición de partida al soltarla.
Tipo 0 607 950 950 | ... 951
Para reducir la fuerza de recuperación, presione el volante 24 contra la carcasa al tiempo que lo gira en sentido contrario a las agujas del reloj.
Vaya girando el volante presionado en pasos de 60° antes de dejarlo enclavar.
Para aumentar la fuerza de recuperación, presione el volante 24 contra la carcasa al tiempo que lo gira en el sentido de las agujas del reloj.
- En el tipo 0 607 950 950, 2 vueltas como máximo.
- En el tipo 0 607 950 951, 4 vueltas como máximo.

Tipo 0 607 950 952 | ... 953
Use guantes de protección y sujete firmemente la llave macho hexagonal al ajustar la carga. En el ajuste para la carga máxima, el resorte está muy tenso y puede destensarse de golpe al empujar hacia abajo la llave macho hexagonal.
Inserte la llave macho hexagonal 28 en el fijador del resorte para el ajuste de la energía.
Para reducir la fuerza de recuperación, presione hacia abajo el fijador del resorte y gire la llave macho hexagonal 28 en sentido contrario a las agujas del reloj.
Para aumentar la fuerza de recuperación, presione hacia abajo el fijador del resorte y gire la llave macho hexagonal 28 en el sentido de las agujas del reloj.
- En el tipo 0 607 950 952, 4 vueltas como máximo.
- En el tipo 0 607 950 953, 5,6 vueltas como máximo.
Tipo 0 607 950 954 | ... 955 | ... 956
Use guantes de protección y sujete firmemente la llave macho hexagonal al ajustar la carga. En el ajuste para la carga máxima, el resorte está muy tenso y puede destensarse de golpe al empujar hacia abajo la llave macho hexagonal.
Inserte la llave macho hexagonal 9 en el tornillo de reclaje 29. El tornillo de reclaje actúa sobre el fijador del resorte para el ajuste de la energía 6.
Para reducir la fuerza de recuperación, gire la llave macho hexagonal 9 en sentido contrario a las agujas del reloj.
Para aumentar la fuerza de recuperación, gire la llave macho hexagonal 9 en el sentido de las agujas del reloj.
- En el tipo 0 607 950 954, 11 1/2 vueltas como máximo.
- En el tipo 0 607 950 955, 10 vueltas como máximo.
- En el tipo 0 607 950 956, 4 1/4 vueltas como máximo.
Tipo 0 607 950 957 | ... 958
Use guantes de protección y sujete firmemente la llave macho hexagonal al ajustar la carga. En el ajuste para la carga máxima, el resorte está muy tenso y puede destensarse de golpe al empujar hacia abajo la llave macho hexagonal.
Inserte la llave macho hexagonal 9 en el fijador del resorte para el ajuste de la energía 6.
Para reducir la fuerza de recuperación, presione hacia abajo el fijador del resorte y gire la llave macho hexagonal 9 en sentido contrario a las agujas del reloj.
Para ajustar la fuerza de recuperación, presione hacia abajo el fijador del resorte y gire la llave macho hexagonal 9 en el sentido de las agujas del reloj.
- En el tipo 0607950957, 11 vueltas como máximo.
- En el tipo 0 607 950 958, 5 vueltas como máximo.
Mantenimiento y servicios
Mantenimiento y limpieza
Equilibradores de manguera
Desconecte la toma de aire comprimido antes de realizar trabajo de mantenimiento, al ajustar la energía o al enchufar o desenchufar la herramienta neumática. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta neumática.
Inspeccione diariamente el anclaje y el seguro contra caída en cuanto a corrosión o daños. Deje inspeccionar por un experto el equilibrador de manguera al menos una vez al año, y muy en especial la manguera, ateniéndose a las prescripciones vigentes al respecto en su país. En caso de estar dañado, no debe seguir utilizándose el equilibrador de manguera.
Engrase todas las partes exteriores móviles, como los puntos de fricción del anclaje 2 y del seguro contra caída 4.
Limpie con regularidad el tamiz de la entrada de aire del equilibrador de manguera. Para ello, desmonte la boquilla de conexión 14 y elimine las partículas de polvo y suciedad del tamiz. A continuación, vuelva a apretar la boquilla de conexión.
Para no perjudicar las piezas de la válvula en el interior del equilibrador de manguera, es necesario sujetar el racor de conexión en la entrada de aire 7 con una llave fija (entrecaras 17mm ) al enroscar y desenroscar la boquilla para la manguera 14.

Tenga en cuenta la recomendación sobre los aditivos para el aire comprimido que figura en las instrucciones de uso de la herramienta neumática empleada en el equilibrador de manguera.
Equilibradores de resorte
Inspeccione diariamente el cable, el anclaje y el seguro contra caída (si lo lleva) en cuanto a corrosión o daños. Deje inspeccionar por un experto el equilibrador de resorte según ISO 4309, al menos una vez al año. En caso de estar dañado, no deben seguirse utilizando el equilibrador de resorte.
Engrase todas las partes exteriores móviles, como los puntos de fricción del anclaje 2 y del seguro contra caída 4.
El engrase del cable con una grasa neutra (vaselina) aumenta su vida útil.
Accesorios especiales
Información sobre el programa completo de accesorios de calidad la obtiene en internet bajo www.bosch-pt.com y www.boschproductiontools.com, o en su comercio especializado habitual.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid




Para efectuar su pedido online de recambios o pagar la recogida para la reparación de su máquina, entre en la página www.herramentebasosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531 554
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Calle Robert Bosch No. 405 C.P. 50071
Zona Industrial, Toluca - Estado de México
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramentas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago
Tel.: (02) 2405 5500
Ecuador
Robert Bosch Sociedad Anónima Ecuabosch
Av. Las Monjas n° 10 y Carlos J. Arosamena
Guayaquil-Ecuador
Tel. (04) 220 4000
Email: atencion.cliente@ec.bosch.com
Eliminación
El equilibrador de manguera o el de resorte, los accesos y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
Deseche los lubricantes y agentes limpiadores respetando el medio ambiente. Observe las prescripciones legales al respecto.
Entregue su equilibrador de manguera o de resorte inservible a un centro de reciclaje o al comercio, p.ej., a un servicio técnico oficial Bosch.
Reservado el derecho de modificación.
Portugués-Brasil
e observadas. GUARDE BEM ESTAS
INSTRUÇÕES.
Pendurar o enrolador de cabos
Tipo 0 607 950 950|...951
- No tipo 0607 950 952, no máximo 4 voltas.
- No tipo 0 607 950 953, no máximo 5,6 voltas.
Tipo 0 607 950 954|...955|...956
- No tipo 0607950957, no máximo 11 voltas.
- No tipo 0607950958, no máximo 5 voltas.
Enroladores de cabos
J 32
15
0607950950|...951|...952|...953|...954|j|b
