Loại sản phẩm	Máy khoan búa vặn vít không dây
Thương hiệu	Bosch
Mẫu mã	GSB 185-LI Professional
Điện áp danh định	18 V
Loại pin	Lithium-Ion (GBA 18V... hoặc ProCORE18V...)
Dung lượng pin khuyến nghị	1,5 Ah đến 12 Ah (tùy theo sử dụng)
Tốc độ không tải - Số 1	0-500 vòng/phút
Tốc độ không tải - Số 2	0-1.900 vòng/phút
Tần số đập tối đa	27.000 lần/phút
Mô-men xoắn tối đa (vặn chặt)	50 Nm
Mô-men xoắn tối đa (vặn mềm)	21 Nm
Đường kính khoan tối đa - Gỗ	35 mm
Đường kính khoan tối đa - Thép	10 mm
Đường kính khoan tối đa - Gạch đá (có đập)	10 mm
Phạm vi kẹp của mâm cặp	1,5-13 mm
Đường kính vặn vít tối đa	10 mm
Trọng lượng (tùy theo pin)	1,3 đến 2,4 kg (EPTA)
Nhiệt độ sử dụng	-20 °C đến +50 °C
Nhiệt độ sạc khuyến nghị	0 °C đến +35 °C
Đèn chiếu sáng làm việc	Đèn LED tích hợp với chỉ báo trạng thái
Bảo vệ điện tử	Bảo vệ quá tải, khóa trục tự động
Bảo dưỡng	Vệ sinh thường xuyên các khe thông gió bằng chổi khô
Nội dung đóng gói	Máy khoan, pin (tùy phiên bản), bộ sạc, hộp đựng (có thể thay đổi)

Câu hỏi thường gặp - GSB 185-LI Professional BOSCH

Làm thế nào để thay đổi mũi khoan trên máy khoan GSB 185-LI?

Đầu tiên, hãy tháo pin ra khỏi máy. Mở mâm cặp tự động (2) bằng cách xoay vòng theo hướng 1 cho đến khi có thể lắp phụ kiện. Đặt mũi khoan vào, sau đó xoay chặt vòng theo hướng 2 để khóa. Mâm cặp sẽ tự động khóa lại.

Thời lượng pin của máy khoan Bosch GSB 185-LI là bao lâu?

Thời lượng phụ thuộc vào dung lượng pin. Với pin GBA 18V 2.0Ah, thời gian khoan thay đổi tùy theo tải. Sử dụng pin ProCORE18V để có thời gian sử dụng lâu hơn. Sạc đầy trước khi sử dụng lần đầu.

Máy khoan GSB 185-LI có thể khoan bê tông không?

Có, model GSB 185-LI là máy khoan búa. Để khoan gạch, đá hoặc đá tự nhiên, hãy chọn chế độ khoan có đập bằng vòng (4). Đường kính tối đa trên gạch đá là 10 mm.

Cách điều chỉnh mô-men xoắn vặn vít?

Xoay vòng chọn mô-men xoắn (3) đến biểu tượng vặn vít (đối với GSB, trước tiên đặt vòng (4) ở chế độ vặn vít). Bạn có 20 mức mô-men xoắn. Khi đạt đến mô-men xoắn đã cài, đầu vặn sẽ tự động dừng để tránh vặn quá chặt.

Làm gì nếu đèn LED nhấp nháy ba lần trong khi sử dụng?

Điều này cho thấy pin yếu. Hãy sạc hoặc thay pin đã sạc đầy. Nếu điều này xảy ra sau khi dừng, bảo vệ máy đã được kích hoạt để tránh quá nhiệt. Để máy nguội trước khi sử dụng lại.

Tôi có thể sử dụng pin không phải Bosch trong máy khoan này không?

Không, chỉ sử dụng pin do Bosch khuyến nghị (GBA 18V... hoặc ProCORE18V...). Sử dụng pin khác có thể làm hỏng máy hoặc gây nguy cơ cháy. Bộ sạc phù hợp là GAL 18..., GAX 18... và GAL 36...

Cách vệ sinh và bảo dưỡng máy khoan?

Tháo pin trước khi bảo dưỡng. Vệ sinh các khe thông gió bằng chổi mềm, khô và sạch. Không sử dụng hóa chất. Giữ tay cầm sạch và khô. Để bảo dưỡng sâu hơn, hãy liên hệ dịch vụ sau bán hàng của Bosch.

Những phụ kiện nào tương thích với mâm cặp 1,5-13 mm?

Mâm cặp tự động chấp nhận tất cả các mũi khoan và đầu vặn vít có chuôi lục giác hoặc tròn từ 1,5 đến 13 mm. Sử dụng phụ kiện Bosch được khuyến nghị để có hiệu suất tối ưu.

Máy khoan có phanh trục không?

Có, hệ thống Auto-Lock khóa trục khi công tắc Bật/Tắt không được nhấn. Điều này cho phép thay đổi phụ kiện dễ dàng và sử dụng máy như một tua vít tay.

Cách vận chuyển máy khoan an toàn?

Tháo pin trước khi vận chuyển. Đối với pin Li-Ion, tuân thủ quy định về hàng nguy hiểm. Nếu gửi máy, hãy che các tiếp điểm và đóng gói để tránh di chuyển. Tham khảo chuyên gia vận chuyển nếu cần.

HƯỚNG DẪN NGƯỜI DÙNG GSB 185-LI Professional BOSCH

Bản gốc hướng dẫn sử dụng

Tiếng Việt.... Trang 65

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm để gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. ▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh để cơ thể tiếp xúc với đất hoặc các bề mặt nối đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Nguy cơ bị điện giật sẽ cao hơn nếu cơ thể bạn tiếp xúc hoặc nối đất. ▶ Không được để dụng cụ điện cầm tay ngoài mưa hoặc nơi ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được dùng dây dẫn để xách, kéo hay rút phích cắm của dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn hoặc bộ phận chuyển động. Dây dẫn bị hỏng hoặc cuộn rối làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, hãy dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. ▶ Nếu không thể tránh khỏi việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt, hãy dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. ▶ Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. ▶ Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. - Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển

động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.

▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắt v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. ▶ Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và

bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin với bộ sạc do nhà sản xuất chỉ định. Bộ sạc phù hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tích hoặc cháy. Khi không sử dụng pin, để xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hoặc các đồ vật kim loại nhỏ khác, có thể tạo sự kết nối từ một cực này với cực khác. Việc chập mạch các cực với nhau có thể gây bỏng hoặc cháy. Bảo quản ở nơi tối, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hoặc bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn sạc và không sạc bộ pin hoặc dụng cụ ở ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Sạc không đúng cách hoặc ở nhiệt độ ngoài phạm vi sạc đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

▶ Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Cảnh Báo An Toàn cho Máy Khoan và Bắt Vít

Hướng dẫn an toàn cho mọi hoạt động

▶ Đeo bảo vệ tai khi khoan động lực. Tiếp xúc với tiếng ồn có thể làm mất khả năng nghe. ▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt hoặc dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Phụ kiện cắt

hoặc dụng cụ kẹp tiếp xúc với dây "có điện" có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay "có điện" và có thể gây ra điện giật cho người vận hành.

Hướng dẫn an toàn khi sử dụng các mũi khoan dài

Không vận hành ở tốc độ cao hơn tốc độ tối đa cho phép của mũi khoan. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. ▶ Luôn khởi động khoan ở tốc độ thấp và với đầu mũi khoan tiếp xúc với phôi gia công. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. ▶ Chỉ dùng áp lực vào đường trực tiếp bằng mũi khoan và không dùng áp lực dư. Các mũi khoan có thể cong, gây ngắt hoặc mất kiểm soát, dẫn đến thương tích cho người.

Các cảnh báo phụ thêm

▶ Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. ▶ Không được tháo pin ra. Nguy cơ bị chập mạch. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ cháy và chập mạch.

▶ Tắt dụng cụ điện ngay nếu phụ tùng bị chặn. Hãy chuẩn bị cho những mô-men phản ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chặn, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phôi gia công cần gia công.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Máy được cung cấp dành cho mục đích vặn vào và tháo các vít và để khoan trên các chất liệu gỗ, kim loại, gốm và nhựa. Ngoài ra, máy khoan đập chạy

pin GSB còn phù hợp với khoan xung động ngói, công trình xây gạch và đá.

Các bộ phận được minh họa

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

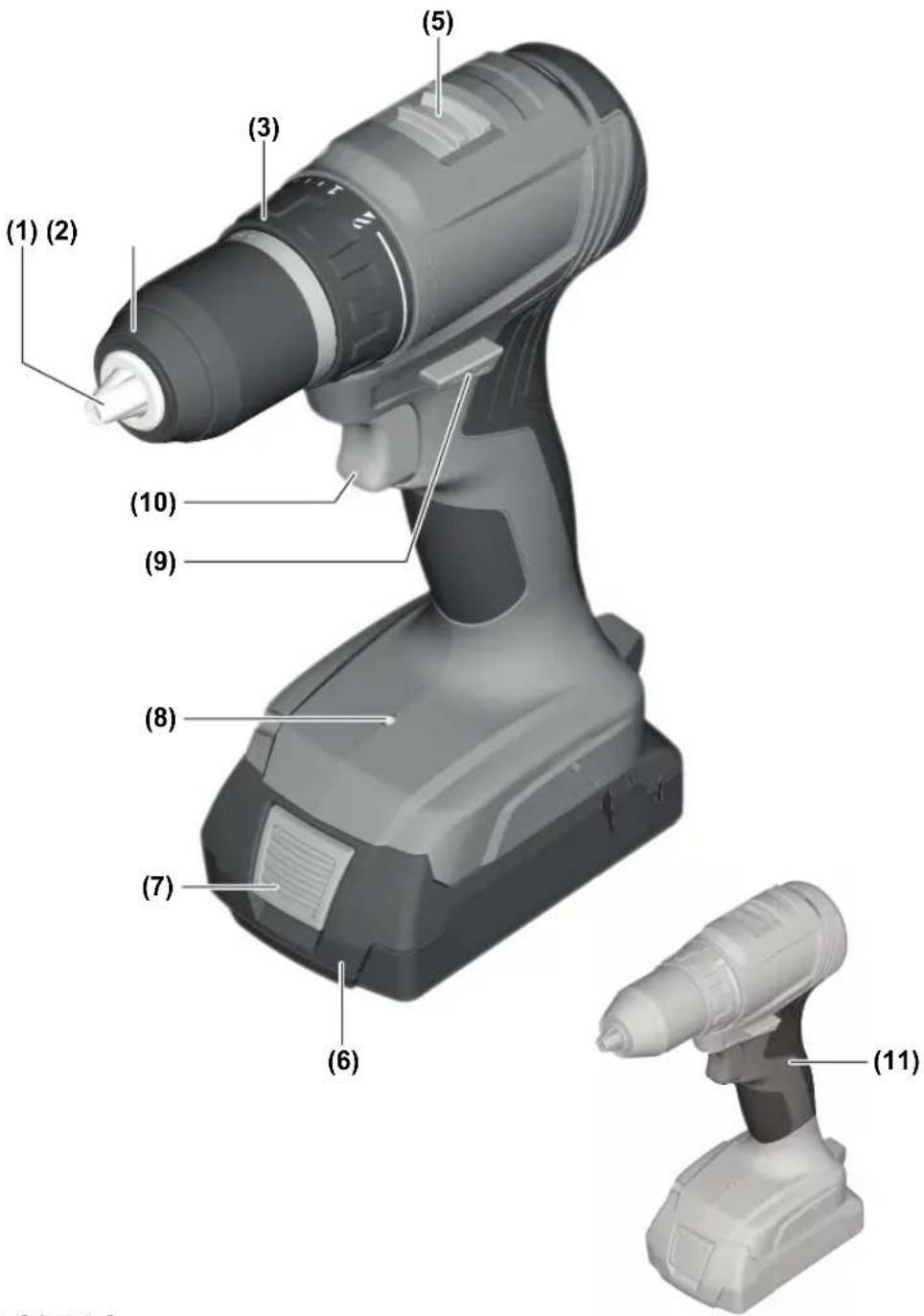

(1) Phần lắp dụng cụ (2) Đầu cặp mũi khoan không chìa (3) Vòng điều chỉnh chọn trước mô-men xoắn (4) Vòng điều chỉnh chọn trước chế độ vận hành (GSB 185-LI)

(5) Công tắc chọn số

(6) Pin a)

(7) Nút tháo pin a)

(8) Đèn làm việc (LED)

(9) Gạc văn chuyên đối chiếu quay

(10) Công tắc Tất/Mở

(11) Tay nắm (bề mặt nắm cách điện)

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy bát vít pin		GSR 185-LI GSB 185-LI
Mã số máy		3 601 JK3 0..	3 601 JK3 1..
Điện thế danh định	V= 18 18
Tốc độ không tải A)
– Số 1	min -1	0-500	0-500
– Số 2	min -1	0-1900	0-1900
Tần suất đập A)	min -1	-	0-27 000
mô-men xoắn tối đa (mêm) A)	Nm 21 21
mô-men xoắn tối đa (cứng) A)	Nm 50 50
∅ lỗ khoan tối đa (1./2. vòng truyền lực)
– Gỗ	mm 35 35
– Thép	mm 10 10
– Công trình xây gạch	mm - 10
Phạm vi mâm cấp kịp được	mm 1,5-13 1,5-13
∅ vít máy tối đa	mm 10 10
Trọng lượng theo EPTA-Procedure 01:2014 B)	kg 1,3-2,3 1,3-2,4
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hành và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50
Pin được khuyến dùng		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...

Máy bát vít pin	GSR 185-LI GSB 185-LI
Thiết bị nạp được giới thiệu	GAL 18...	GAL 18...
	GAX 18...	GAX 18...
	GAL 36...	GAL 36...

A) Đo ở 20–25 °C với pin GBA 18V 2.0Ah. B) Đã đo với GBA 18V 1.5Ah và GBA 18V 12Ah. Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac.

Pin

mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo ra.

Sạc pin

▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Để tháo pin, bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo.

Đèn báo trạng thái nạp pin

Lưu ý: Không phải mọi loại pin đều có một hiện thị mức sac.

Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn.

Để hiện thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc ■ Điều này cũng có thể thực hiện khi ắc quy được tháo ra.

Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế.

Kiểu pin GBA 18V...

On

LED Dung lượng

Đèn sáng liên tục 3× màu xanh lá 60–100 %

Đèn sáng liên tục 2× màu xanh lá 30–60 %

Đèn sáng liên tục 1× màu xanh lá 5–30 %

Đèn nhắp nháy 1× màu xanh lá 0–5 %

Kiểu pin ProCORE18V...

LED Dung lượng

Đèn sáng liên tục 5× màu xanh lá 80–100 %

Đèn sáng liên tục 4× màu xanh lá 60–80 %

Đèn sáng liên tục 3× màu xanh lá 40–60 %

Đèn sáng liên tục 2× màu xanh lá 20–40 %

Đèn sáng liên tục 1× màu xanh lá 5–20 %

Đèn nhắp nháy 1× màu xanh lá 0–5 %

Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước.

Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa

-20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cơ khô, mềm và sạch.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.

Thay Dụng Cụ (xem Hình A)

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở.

Khi công tắc Tất/Mở không được nhấn (10) trục máy khoan sẽ bị khóa. Điều này làm cho việc thay dụng cụ ở mâm cặp được nhanh, tiện lợi và dễ dàng có thể thực hiện được.

Hãy mở mâm cặp mũi khoan tự động (2) bằng cách xoay theo hướng ①, cho đến khi có thể lắp được dụng cụ. Lắp dụng cụ vào.

Hãy xoay bạc lót của đầu cặp mũi khoan không chia (2) vào theo chiều xoay ② của tay thật mạnh. Bằng cách đó, đầu cặp mũi khoan sẽ tự động được khóa.

Hút Dăm/Bụi

Bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Dụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay dầu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

– Tạo không khí thông thoáng nơi làm việc.

– Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.

Vận Hành

Bắt Đầu Vận Hành

Tháo Pin

Hướng dẫn: Việc sử dụng pin không phù hợp với dụng cụ điện có thể dẫn đến lỗi chức năng hoặc gây hỏng dụng cụ điện.

Hãy đưa pin đã sạc (6) từ phía trước vào chân của dụng cụ điện cầm tay, cho đến khi pin được khóa an toàn.

Điều chỉnh hướng xoay (xem hình B)

▶ Chỉ kích hoạt cần gạt chuyển đổi chiều quay (9) khi dụng cụ điện đã ngừng chạy.

Với cần gạt chuyển đổi chiều quay (9) bạn có thể thay đổi hướng xoay của dụng cụ điện. Tuy nhiên, việc này không thực hiện được khi công tắc Tắt/Mở được nhấn (10).

Quay phải: Để khoan hay bắt vít, đẩy cần gạt chuyển đổi chiều quay (9) sang trái đến cữ chặn.

Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít và đai ốc, hãy nhấn cần gạt chuyển đổi chiều quay (9) sang bên phải cho tới cữ chặn.

Điều chỉnh chế độ vận hành

Khoan thường

GSR 185-LI

Đặt vòng điều chỉnh chọn trước mô-men xoắn (3) lên biểu tượng "Khoan".

GSB 185-LI

Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Khoan".

Bắt vít

GSR 185-LI

Đặt vòng điều chỉnh chọn trước mô-men xoắn (3) thành mức mô-men xoắn mong muốn.

GSB 185-LI

Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Bắt vít".

Đặt vòng điều chỉnh chọn trước mô-men xoắn (3) thành mức mô-men xoắn mong muốn.

Khoan xung động

GSB 185-LI

Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Khoan xung động".

Bật/tắt

Để vận hành thử dụng cụ điện, hãy nhấn công tắc Tắt/Mở (10) và nhấn giữ.

Đèn LED (8) bật sáng khi công tắc tắt/mở được nhấn nhẹ hoặc nhấn hết cỡ (10) và cho phép chiếu sáng khu vực làm việc trong điều kiện chiếu sáng kém.

Để tắt máy, nhả công tắc Tắt/Mở (10) ra.

Đèn làm việc LED với hiển thị trạng thái

Đèn làm việc LED (8) được dùng dưới dạng hiển thị trạng thái để bảo vệ thiết bị và cho mức pin thấp:

Phản hồi LED

Mô tả

Đèn xi nhan

Mức pin thấp.

3x

Pin đã giảm xuống dưới giá trị điện áp tối ưu. Công suất của thiết bị giảm.

Phản hồi Mô tả LED

Đèn xi nhan 3x sau khi dùng hản

Bảo vệ thiết bị hoạt động. Bảo vệ thiết bị đã được kích hoạt để bảo vệ pin khỏi mức tiêu thụ diện năng cao và thiết bị khỏi bị hư hỏng.

– Nếu mức pin thấp, hãy sạc pin (6) hoặc thay pin yếu bằng pin sạc đầy.

Điều chỉnh tốc độ

Bạn có thể điều tiết liên tục số vòng quay của dụng cụ điện đã bật, tùy vào việc bạn nhấn công tắc Tắt/Mở như thế nào (10).

Nhấn nhẹ trên công tắc Tắt/Mở (10) sẽ kích hoạt số vòng quay thấp. Tăng lực nhấn lên công tắc làm tăng tốc độ quay.

Chọn trước mô-men xoắn (Áp dụng cho chế độ vận hành Vít)

Với vòng điều chỉnh chọn trước mô-men xoắn (3), bạn có thể chọn trước mô-men xoắn cần thiết ở 20 mức. Nếu đạt tới mô-men xoắn thiết lập, phụ tùng sẽ được dừng lại.

Sự chọn lực Truyền động, Cơ học

▶ Chỉ kích hoạt công tắc chọn vòng truyền động (5) khi dụng cụ điện đã ngừng chạy.

Cấp số 1:

Tốc độ thấp; phù hợp làm việc với đường kính khoan lớn hoặc tiết ốc vít.

Cấp số 2:

Tốc độ cao; phù hợp làm việc với đường kính khoan nhỏ.

▶ Luôn luôn đưa công tắc chọn số về vị trí dùng. Nếu không, máy có thể bị hỏng.

Bảo Vệ Chống Quá Tải Dựa Trên Nhiệt Độ

Trong quá trình sử dụng sắp tới, không được để dụng cụ điện bị quá tải. Khi dụng cụ làm việc quá mức hoặc vượt qua phạm vi nhiệt độ vận hành cho phép, chỉ số vòng quay sẽ giảm hoặc dụng cụ điện bị tắt. Dụng cụ điện chỉ chạy với tốc độ tối đa sau khi đạt nhiệt độ vận hành cho phép.

Khóa tự động toàn bộ trục (Auto-Lock)

Khi công tắc Tất/Mở không được nhấn (10), trục máy khoan và khe cắm (1) sẽ bị khóa.

Do vậy, bạn vẫn có thể bắt vít vào, ngay cả khi pin (6) đã cạn và cho phép máy được sử dụng như một tua-vít.

Hướng Dẫn Sử Dụng

▶ Chỉ đặt dụng cụ điện lên vít khi nó đã tắt.

Dụng cụ gài đang quay có thể bị tuột ra.

Trước khi bắt một vít lớn, dài hơn bình thường vào vật liệu cứng, nên khoan trước một lỗ mồi có cùng

đường kính răng vít vào sâu khoảng 2/3 chiều dài vít.

Để tháo chìa vặn vít hoặc ống cấp mũi khoan thông dụng, được phép dùng một dụng cụ hỗ trợ.

Móc cài dây thắt lưng (Phụ kiện)

Với móc cài dây thắt lưng, bạn có thể treo dụng cụ điện, ví dụ, vào đai lưng. Sau đó bạn sẽ có hai tay tự do và dụng cụ điện sẽ luôn luôn dễ sử dụng.

Phụ kiện đã mô tả không thuộc phạm vi giao hàng tiêu chuẩn.

Bảo Dưỡng và Bảo Quản

Bảo Dưỡng Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tất/Mở. ▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:

www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

www.baohanhbosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-ion được khuyến nghị là đối tượng phải tuân theo các quy định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin

hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (ví dụ: vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các quy định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bỏ

Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-ion:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 71).
