| Loại sản phẩm | Máy khoan búa không dây |
| Thương hiệu | Bosch |
| Mẫu mã | GSB 183-LI Professional |
| Điện áp danh định | 18 V |
| Tốc độ không tải | Tốc độ 1: 0–440 vòng/phút; Tốc độ 2: 0–1 650 vòng/phút |
| Mô-men xoắn tối đa (cứng/mềm) | 56 / 21 Nm |
| Tần số đập | 24 000 min⁻¹ |
| Đường kính khoan tối đa | Gạch: 10 mm; Thép: 10 mm; Gỗ: 35 mm |
| Phạm vi kẹp mâm cặp | 13 mm |
| Đường kính vít tối đa | 10 mm |
| Trọng lượng (theo EPTA) | 1,6 kg (pin 2,0 Ah) đến 2,6 kg (pin 12,0 Ah) |
| Nguồn cấp | Pin Lithium-Ion 18 V (có thể tháo rời) |
| Pin khuyên dùng | GBA 18V…, ProCORE18V… |
| Bộ sạc khuyên dùng | GAL 18…, GAX 18…, GAL 36… |
| Mức ồn | Áp suất âm thanh: 86 dB(A); Công suất âm thanh: 94 dB(A) |
| Rung động (khoan kim loại) | 1,0 m/s² (độ không đảm bảo K = 1,5 m/s²) |
| Rung động (khoan bê tông có búa) | 12,8 m/s² (độ không đảm bảo K = 1,5 m/s²) |
| Chức năng chính | Khoan, khoan có búa, vặn vít |
| Các yếu tố an toàn | Công tắc đảo chiều, vòng chọn mô-men xoắn, khóa trục chính, bảo vệ quá tải, Bảo vệ tế bào điện tử |
| Bảo dưỡng | Tháo pin trước khi can thiệp; vệ sinh thường xuyên các khe thông gió |
| Phụ tùng và khả năng sửa chữa | Mã số 10 chữ số trên nhãn hiệu; hình ảnh chi tiết trên www.bosch-pt.com |
Câu hỏi thường gặp - GSB 183-LI Professional BOSCH
Câu hỏi của người dùng về GSB 183-LI Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Máy khoan ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GSB 183-LI Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GSB 183-LI Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GSB 183-LI Professional BOSCH
Bản gốc hướng dẫn sử dụng
Tiếng Việt.... Trang 53
Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương nghiêm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn.
54 | Tiếng Việt
▶ Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. ▶ Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (nối mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.
Tránh để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp đất hay nối đất.
Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
▶ Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.
An toàn cá nhân
Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón
tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân.
Không với người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.
Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.
Sử dụng và bảo dưỡng dụng cụ điện cầm tay
Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ.
Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến
sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.
Sử dụng và bảo quản dụng cụ dùng pin
▶ Chỉ được sạc pin với bộ sạc do nhà sản xuất chỉ định. Bộ sạc phù hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tích hoặc cháy. Khi không sử dụng pin, để xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hoặc các vật kim loại nhỏ khác, có thể tạo sự nối tiếp từ một đầu cực này sang đầu cực khác. Việc chập mạch các đầu cực với nhau có thể gây bỏng hoặc cháy. Bảo quản ở nơi tối, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hoặc bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn sạc và không sạc bộ pin hoặc dụng cụ ở ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Sạc không đúng cách hoặc ở nhiệt độ ngoài phạm vi sạc đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.
Bảo dưỡng
Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.
Cảnh báo An toàn cho Máy khoan
Hướng dẫn an toàn cho mọi hoạt động
▶ Đeo bảo vệ tai khi khoan động lực. Tiếp xúc với tiếng ồn có thể làm mất khả năng nghe. ▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt hoặc dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Phụ kiện cắt hoặc dụng cụ kẹp tiếp xúc với dây "có điện" có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay "có điện" và có thể gây ra điện giật cho người vận hành.
Hướng dẫn an toàn khi sử dụng các mũi khoan dài
Không vận hành ở tốc độ cao hơn tốc độ tối đa cho phép của mũi khoan. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. ▶ Luôn khởi động khoan ở tốc độ thấp và với đầu mũi khoan tiếp xúc với phôi gia công. Ở tốc độ cao hơn, mũi khoan có thể bị cong nếu cho phép xoay tự do mà không cho tiếp xúc với phôi gia công, dẫn đến thương tích cho người. ▶ Chỉ dùng áp lực vào đường trực tiếp bằng mũi khoan và không dùng áp lực dư. Các mũi khoan có thể cong, gây ngắt hoặc mất kiểm soát, dẫn đến thương tích cho người.
Các cảnh báo phụ thêm
▶ Tắt ngay dụng cụ điện nếu phụ tùng bị kẹt. Hãy chuẩn bị cho những mô-men phản ứng cao, mà gây ra sự giật ngược. Phụ tùng bị kẹt, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phôi gia công. ▶ Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có
thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển.
Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. ▶ Không được tháo pin ra. Nguy cơ bị điện giật. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.
Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và điện giật.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.
Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.
Sử dụng đúng cách
Máy được cung cấp dành cho mục đích cố định và tháo các vít và để khoan trên các chất liệu gỗ, kim loại, gốm sứ và nhựa và để khoan xung động trên gạch, công trình xây gạch và đá.

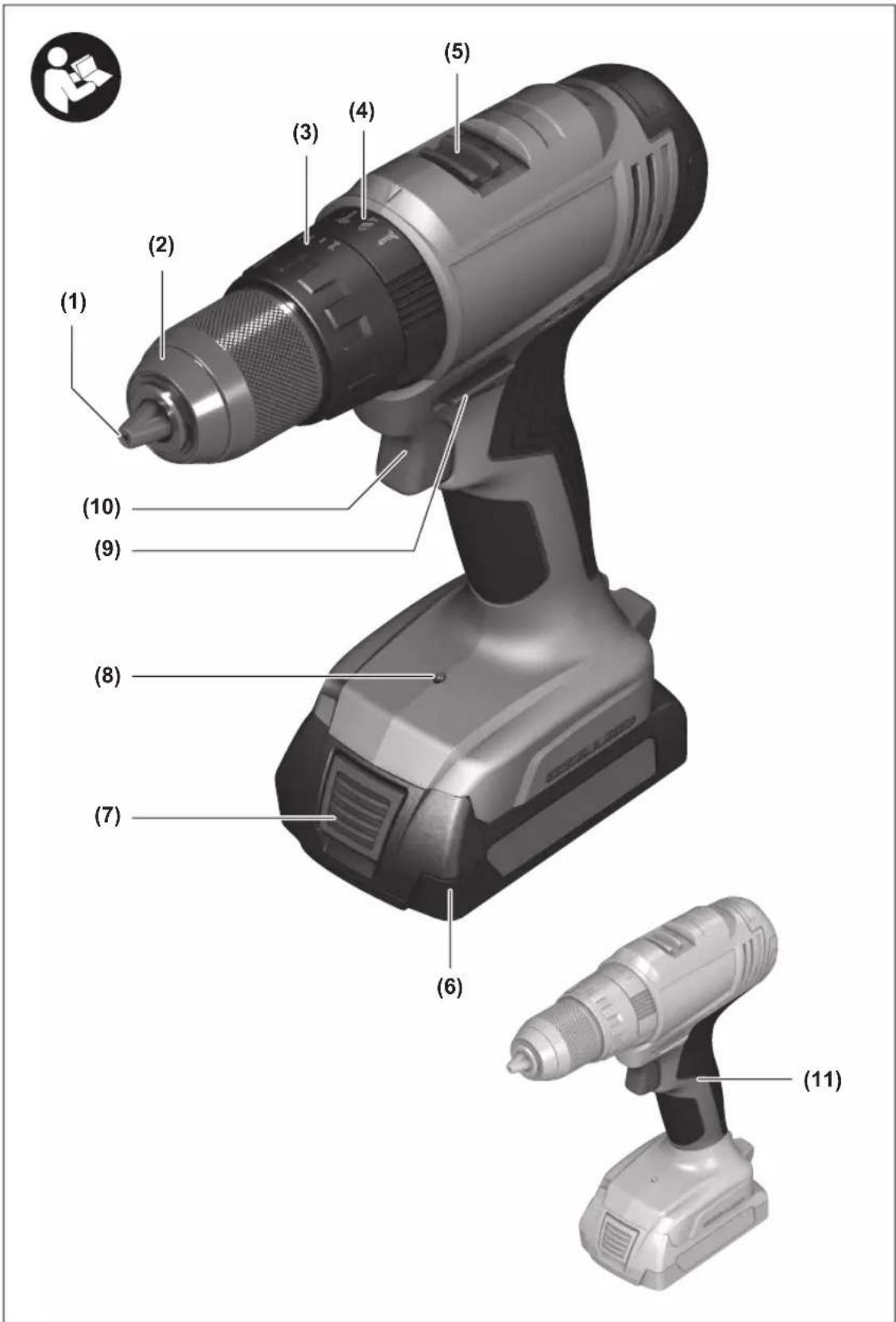

Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.
(1) Phần lắp dụng cụ (2) Đầu cặp mũi khoan không chìa (3) Vòng điều chỉnh chọn trước mô-men xoắn (4) Vòng điều chỉnh chọn trước chế độ vận hành (5) Công tắc chọn số (6) Pin a) (7) Nút tháo pin a) (8) Đèn làm việc (LED) (9) Gạc vặn chuyển đổi chiều quay (10) Công tắc Bật/Tắt (11) Tay nắm (có bề mặt nắm cách điện) (12) Đầu chìa vặn vít a)
(13) Ống cặp mũi khoan vạn năng a)
a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Máy khoan đập chạy pin | GSB 183-LI |
| Mã số máy | 3 601 JK9 1.. |
| Điện thể danh định | V= 18 |
| Tốc độ không tải A)B) | |
| – Số 1 | /phút 0–440 |
| – Số 2 | /phút 0–1 650 |
| Mô men xoắn tối đa, ứng dụng cho việc bắt vít vào vật cứng/mềm A)B) | Nm 56/21 |
| Tân suất đập A)B) | /phút 24 000 |
| ∅ lỗ khoan tối đa | |
| – Công trình xây gạch | mm 10 |
| – Thép | mm 10 |
| – Gỗ | mm 35 |
| Phạm vi mâm cấp kịp được | mm 13 |
| ∅ vít máy tối đa | mm 10 |
| Trong lượng theo EPTA-Procedure 01:2014 B) | kg 1,6 (2,0 Ah)–2,6(12,0 Ah) |
| Nhiệt độ môi trường được khuyến nghi khi sac | °C 0 ... +35 |
| Nhiệt độ môi trường cho phép trong quá trình vận hành C) và trong quá trình lưu trữ | °C –20 ... +50 |
| Pin được khuyến dùng | GBA 18V...ProCORE18V... |
| Thiết bị nạp được giới thiệu | GAL 18...GAX 18...GAL 36... |
A) Được đo ở 20–25 °C với pin GBA 18V 2.0Ah. B) Tùy vào loại pin đang sử dụng. C) Hiệu suất giới hạn ở nhiệt độ <0 °C.
Sự lắp vào
Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v.) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.
Tháo Pin
▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.
Hướng dẫn: Pin đã được sạc một phần. Để bảo đảm đầy đủ điện dung, nạp điện hoàn lại cho pin trong bộ nạp điện pin trước khi sử dụng cho lần đầu tiên.
Pin Li-Ion hợp khối có thể nạp điện bất cứ lúc nào mà không làm giảm tuổi thọ của pin. Sự gián đoạn trong quá trình nạp điện không làm hư hại pin hợp khối.
Pin Li-ion được bảo vệ ngăn sự phóng điện quá lớn nhờ vào "Electronic Cell Protection (ECP)". Nếu pin bị phóng điện, dụng cụ điện cầm tay sẽ được ngắt bởi một mạch bảo vệ: Dụng cụ điện không chuyển động nữa.
▶ Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Pin có thể bị hỏng. Qui trình hoạt động được chia ra làm hai giai đoạn.
Tháo pin ra
Pin (6) có hai mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin (7). Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Để tháo pin (6) bạn hãy ấn nút mở (7) và đẩy pin ra khỏi dụng cụ điện cầm tay. Không dùng sức.
Thay Dụng Cụ (xem Hình A)
Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.
Khi công tắc Tắt/Mở không được nhấn (10) trục máy khoan sẽ bị khóa. Điều này làm cho việc thay dụng cụ ở mâm cặp được nhanh, tiện lợi và dễ dàng có thể thực hiện được.
Hãy mở mâm cặp mũi khoan tự động (2) bằng cách xoay theo hướng I, cho đến khi có thể lắp được dụng cụ. Lắp dụng cụ vào.
Hãy xoay bạc lót của đầu cặp mũi khoan không chia (2) vào theo chiều xoay của tay thật mạnh. Bằng cách đó, đầu cặp mũi khoan sẽ tự động được khóa.
Hút Dăm/Bụi
Bụi từ các vật liệu được sơn phủ ngoài có chứa chì, trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khỏe con người. Tiếp xúc hay hít thở các bụi này có thể làm người sử dụng hay người đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số loại bụi cụ thể, ví dụ như bụi gỗ sồi hay bụi gỗ dẻ, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.
- Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.
Tuân thủ các quy định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa.
Vận Hành
Bắt Đầu Vận Hành
Tháo Pin
Hướng dẫn: Việc sử dụng pin không phù hợp với dụng cụ điện có thể dẫn đến lỗi chức năng hoặc gây hỏng dụng cụ điện.
Hãy đẩy pin đã sạc (6) từ phía trước vào chân của dụng cụ điện cầm tay, cho đến khi pin được khóa an toàn.
Điều chỉnh hướng xoay (xem hình B)
▶ Chỉ kích hoạt cần gạt đảo chiều quay (9) khi dụng cụ điện đã ngừng chạy. Với cần gạt đảo chiều quay (9) bạn có thể thay đổi hướng xoay của dụng cụ điện. Tuy nhiên, việc này không thực hiện được khi công tắc Tắt/Mở được nhấn (10).
Quay phải: Để khoan hay bắt vít, đẩy cần chuyển đổi chiều quay (9) sang trái đến cũ chặn.
Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít và đai ốc, hãy nhấn cần chuyển đổi chiều quay (9) sang bên phải cho tới cũ chặn.
Điều chỉnh chế độ vận hành
Khoan thường
Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Khoan".
Bắt vít
Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Bắt vít".
Đặt vòng điều chỉnh chọn trước mô-men xoắn (3) thành mức mô-men xoắn mong muốn.
Khoan xung động
Đặt vòng điều chỉnh chọn trước chế độ vận hành (4) lên biểu tượng "Khoan xung động".
Bật/tắt
Để vận hành thử dụng cụ điện, hãy nhấn công tắc Tắt/Mở (10) và nhấn giữ.
Đèn LED (8) bật sáng khi công tắc tắt/mở được nhấn nhẹ hoặc nhấn hết cỡ (10) và cho phép chiếu sáng khu vực làm việc ở các điều kiện chiếu sáng kém.
Để tắt máy, nhả công tắc Tắt/Mở (10) ra.
Đèn làm việc LED với hiển thị trạng thái
Đèn làm việc LED (8) được dùng dưới dạng hiển thị trạng thái để bảo vệ thiết bị và cho mức pin thấp:
Phản hồi Mô tả LED
| Đèn xi nhan3x khi vận Hành | Mức pin thấp.Pin đã giảm xuống dưới giá trị điện áp tối ưu. Công suất của thiết bị giảm. |
| Đèn xi nhan3x sau khi dùng hấn | Bảo vệ thiết bị hoạt động.Bảo vệ thiết bị đã được kích hoạt để bảo vệ pin khởi mức tiêu thụ điện năng cao và thiết bị khởi bị hư hỏng. |
- Nếu mức pin thấp, hãy sạc pin (6) hoặc thay pin yếu bằng pin sạc đầy.
Điều chỉnh tốc độ
Bạn có thể điều tiết liên tục số vòng quay của dụng cụ điện đã bật, tùy vào việc bạn nhấn công tắc Tắt/Mở như thế nào (10).
Nhấn nhẹ trên công tắc Tắt/Mở (10) sẽ kích hoạt số vòng quay thấp. Tăng lực nhấn lên công tắc làm tăng tốc độ quay.
Chọn trước mô-men xoắn (Áp dụng cho chế độ vận hành Các vít)
Với vòng điều chỉnh chọn trước mô-men xoắn (3) bạn có thể chọn trước mô-men xoắn cần thiết ở 20 mức. Nếu đạt tới mô-men xoắn thiết lập, phụ tùng sẽ được dừng lại.
Sự chọn lực Truyền động, Cơ học
▶ Chỉ kích hoạt công tắc chọn vòng truyền động (5) khi dụng cụ điện đã ngừng chạy.
Cấp số 1:
Tầm tốc độ thấp; phù hợp làm việc với đường kính khoan lớn hoặc tiết ốc vít.
Cấp số 2:
Tầm tốc độ cao; phù hợp làm việc với đường kính khoan nhỏ.
▶ Luôn luôn đưa công tắc chọn số về vị trí dùng. Nếu không, máy có thể bị làm hư hỏng.
Bảo vệ chống quá tải dựa trên nhiệt độ
Trong quá trình sử dụng sắp tới, không được để dụng cụ điện bị quá tải. Khi trọng tải quá nặng hoặc vượt qua phạm vi nhiệt độ pin cho phép, dụng cụ điện sẽ tắt và đèn LED ở dụng cụ điện sẽ nhấp nháy. Hãy làm mát dụng cụ điện trước khi tiếp tục làm việc.
Khóa tự động toàn bộ trục (Auto-Lock)
Khi công tắc Tắt/Mở không được nhấn (10), trục máy khoan và khe cắm (1) sẽ bị khóa.
Do vậy nên vẫn có thể bắt vít vào, ngay cả khi pin (6) đã cạn và cho phép máy được sử dụng như là một tua-vít.
Hướng Dẫn Sử Dụng
▶ Chỉ đặt dụng cụ điện lên vít khi nó đã tắt.
Dụng cụ gài đang quay có thể bị tuột ra.
Trước khi bắt một vít lớn, dài hơn bình thường vào vật liệu cứng, nên khoan trước một lỗ mồi có cùng đường kính răng vít vào sâu vào khoảng 2/3 của chiều dài vít.
Để tháo chìa vặn vít hoặc ống cặp mũi khoan thông dụng, được phép dùng một dụng cụ hỗ trợ.
Bảo Dưỡng và Bảo Quản
Bảo Dưỡng Và Làm Sạch
▶ Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở.
▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây:
www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.
Việt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn
Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Pin Li-ion được khuyến nghị là đối tượng phải tuân theo các quy định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.
Khi được vận chuyển thông qua bên thứ ba (ví dụ: vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.
Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các quy định chi tiết có thể được bổ sung thêm của quốc gia.
Sự thải bỏ
Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.
Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!
Pin/ắc quy:
Li-ion:
Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 59).
- HƯỚNG DẪN AN TOÀN CHUNG CHO DỤNG CỤ ĐIỆN
- CẢNH BÁO
- HÃY GIỮ TẤT CẢ TÀI LIỆU VỀ CẢNH BÁO VÀ HƯỚNG DẪN ĐỂ THAM KHẢO VỀ SAU
- KHU VỰC LÀM VIỆC AN TOÀN
- TIẾNG VIỆT
- AN TOÀN VỀ ĐIỆN
- AN TOÀN CÁ NHÂN
- SỬ DỤNG VÀ BẢO DƯỠNG DỤNG CỤ ĐIỆN CẦM TAY
- SỬ DỤNG VÀ BẢO QUẢN DỤNG CỤ DÙNG PIN
- BẢO DƯỠNG
- CẢNH BÁO AN TOÀN CHO MÁY KHOAN
- HƯỚNG DẪN AN TOÀN CHO MỌI HOẠT ĐỘNG
- HƯỚNG DẪN AN TOÀN KHI SỬ DỤNG CÁC MŨI KHOAN DÀI
- CÁC CẢNH BÁO PHỤ THÊM
- MÔ TẢ SẢN PHẨM VÀ ĐẶC TÍNH KỸ THUẬT
- SỬ DỤNG ĐÚNG CÁCH
- CÁC BỘ PHẬN ĐƯỢC MINH HỌA
- SỰ LẮP VÀO
- THÁO PIN
- THÁO PIN RA
- THAY DỤNG CỤ (XEM HÌNH A)
- HÚT DĂM/BỤI
- VẬN HÀNH
- BẮT ĐẦU VẬN HÀNH
- ĐIỀU CHỈNH HƯỚNG XOAY (XEM HÌNH B)
- ĐIỀU CHỈNH CHẾ ĐỘ VẬN HÀNH
- KHOAN THƯỜNG
- BẮT VÍT
- KHOAN XUNG ĐỘNG
- BẬT/TẮT
- ĐÈN LÀM VIỆC LED VỚI HIỂN THỊ TRẠNG THÁI
- ĐIỀU CHỈNH TỐC ĐỘ
- CHỌN TRƯỚC MÔ-MEN XOẮN (ÁP DỤNG CHO CHẾ ĐỘ VẬN HÀNH CÁC VÍT)
- SỰ CHỌN LỰC TRUYỀN ĐỘNG, CƠ HỌC
- CẤP SỐ
- BẢO VỆ CHỐNG QUÁ TẢI DỰA TRÊN NHIỆT ĐỘ
- KHÓA TỰ ĐỘNG TOÀN BỘ TRỤC (AUTO-LOCK)
- HƯỚNG DẪN SỬ DỤNG
- BẢO DƯỠNG VÀ BẢO QUẢN
- BẢO DƯỠNG VÀ LÀM SẠCH
- DỊCH VỤ HỖ TRỢ KHÁCH HÀNG VÀ TƯ VẤN SỬ DỤNG
- WWW.BOSCH-PT.COM
- VIỆT NAM
- SỰ THẢI BỎ
- PIN/ẮC QUY
- LI-ION
Thương hiệu : BOSCH
Mẫu : GSB 183-LI Professional
Danh mục : Máy khoan
