ПОСІБНИК КОРИСТУВАЧА X6200 LINKSYS

• 1Зміст Огляд продукту p. 3

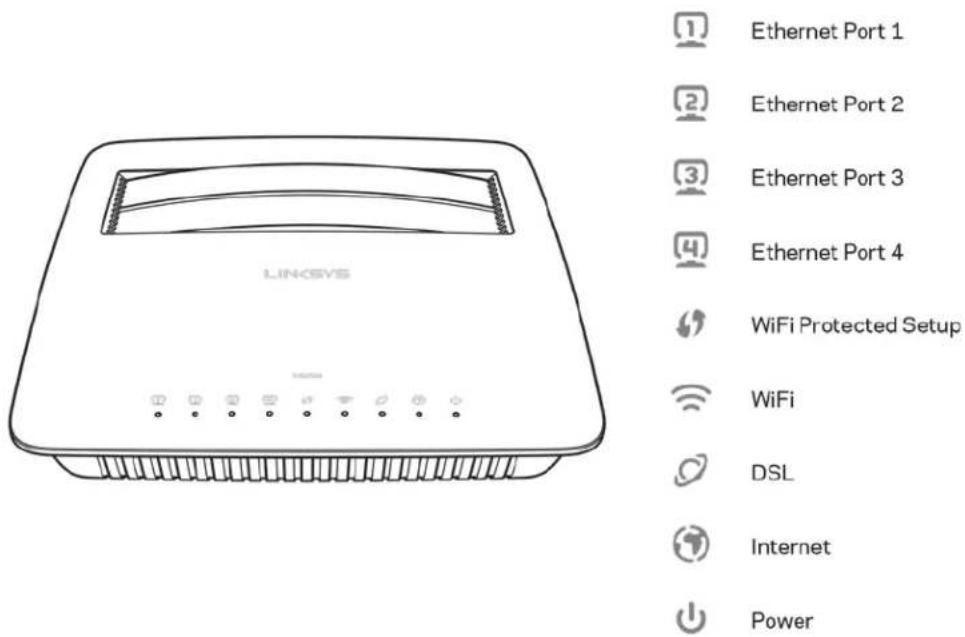

• Вигляд зверху p. 3
• Задня сторона p. 4
• Встановлення на стіні p. 5
• Встановлення p. 6
• Настроювання p. 6
• Налаштування VDSL p. 9
• Настройка маршрутизатора модема лише як маршрутизатора p. 12
• Розширений інтерфейс управління конфігурацією p. 14
• Отримання доступу до службової програми на основі браузера p. 14
• Використання службової програми на основі браузера p. 15
• Усунення неполадок p. 27
• Ваш комп'ютер не може підключитися до Інтернету p. 27
• При подвійному натисканні на браузері ви отримаєте підказку для введення імені користувача та паролю p. 27
• Ви використовуєте статичну IP-адресу і не можете підключитися p. 27
• Комп'ютер не може підключатися безпровідно до мережі p. 28
• Потрібно змінити налаштування на пристрої p. 28
• Не можна використовувати службу DSL для підключення до Інтернету вручну p. 28
• Коли відкриваєте браузер, відкривається вікно входу в систему, навіть якщо не потрібно виконувати вхід У маршрутизатора немає коаксіального порту для кабельного підключення. p. 28

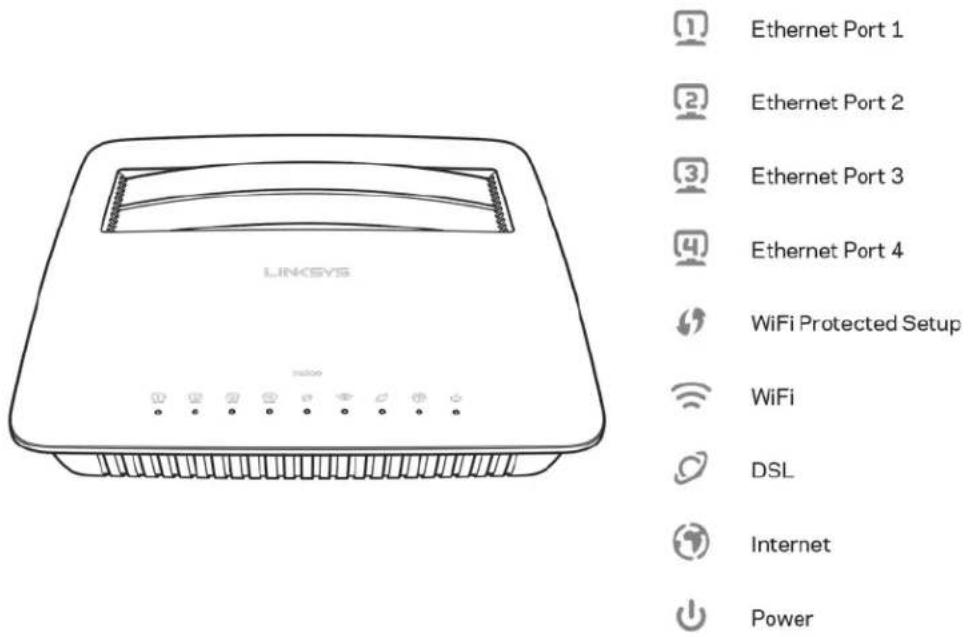

Ethernet. Якщо індикатор постійно горить, це свідчить про те, що маршрутизатор модема успішно з’єднаний з пристроєм через цей порт. Захищене налаштування безпровідної мережі Wi-Fi Protected Setup™. Світлодіодний індикатор безперервно світиться, якщо підключення Wi-Fi Protected Setup™ успішно встановлене. Світлодіодний індикатор повільно блимає, поки захищене налаштування безпровідної мережі Wi-Fi Protected Setup™ встановлює підключення, і швидко блимає, якщо виникає помилка. Світлодіодний індикатор не світиться, коли захищене налаштування безпровідної мережі Wi-Fi Protected Setup™

Wi-Fi. Світиться, коли увімкнена безпровідна функція. Вона блимає, якщо маршрутизатор модема активно надсилає або отримує дані через мережу. DSL загоряється зеленим, коли маршрутизатор модема підключений безпосередньо до лінії DSL. Загоряється синім, якщо маршрутизатор модема налаштовано лише як маршрутизатор і підключений до інтернету через окремий модем. Інтернет. Світиться зеленим, якщо у маршрутизатора модема існує підключення до інтернету. Блимає зеленим, поки маршрутизатор модему встановлює інтернет- підключення. Загоряється червоним, коли маршрутизатор модема не може отримати

3Живлення. Загоряється зеленим, якщо маршрутизатор модема підключений до мережі живлення. Цей індикатор блимає, коли маршрутизатор модема перебуває в режимі самодіагностики під час кожного початкового запуску. Після завершення діагностики світлодіодний індикатор буде постійно світитися. Загоряється червоним, якщо виникає помилка. Задня сторона

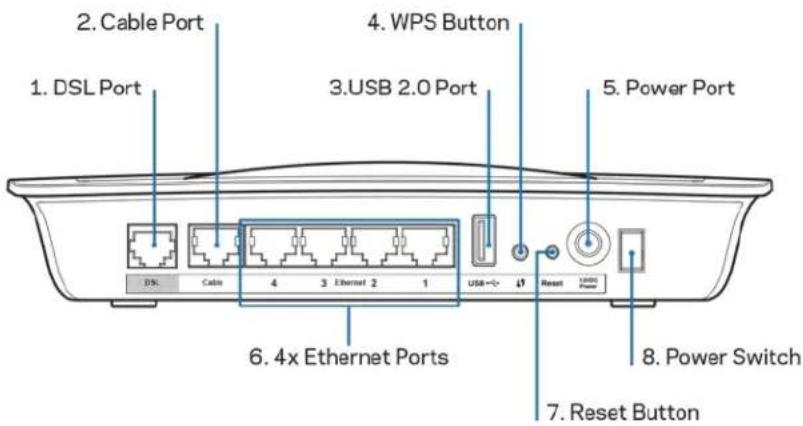

Порт DSL ------ підключення до лінії DSL.

Порт кабелю ------ для використання маршрутизатора модема лише як маршрутизатора, використовуйте мережевий кабель для підключення цього порта до окремого порта модема для LAN/Ethernet.

USB 2.0 порт------Підключайте та діліться USB-носієм в своїй мережі або в

Кнопка захищеного налаштування безпровідної мережі WPS. Натисніть цю кнопку для виконання Wi-Fi Protected Setup™ пошуку безпровідного пристрою з підтримкою Wi-Fi Protected Setup™.

Порт живлення - підключається до силового адаптера, що входить до

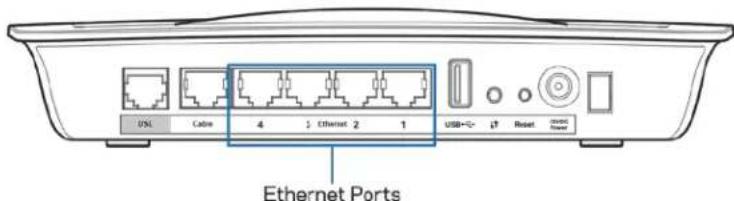

Порти Ethernet. Використовуючи кабелі Ethernet (також називаються мережеві кабелі), ці порти Ethernet підключають маршрутизатор модема до комп'ютерів та інших пристроїв мережі Ethernet у вашій підключеній мережі.

Кнопка скидання (Reset). Завдяки цій кнопці можна скинути маршрутизатор до налаштувань за замовчуванням. Натисніть та утримуйте кнопку скидання приблизно п'ять секунд.

Кнопка живлення ------ Натисніть | (вкл.), щоб включити маршрутизатор модема. 4Встановлення на стіні Маршрутизатор має на нижній панелі два монтажні отвори для закріплення на стіні. Відстань між отворами становить 75,6 мм. Щоб прикрутити маршрутизатор, необхідно два гвинти. Примітка. Компанія «Linksys» не несе відповідальності за пошкодження, що виникли внаслідок неналежним чином закріплених монтажних елементів. Встановлення маршрутизатора модема

Визначте бажане місце кріплення маршрутизатора. Переконайтесь, що поверхня стіни, на яку Ви плануєте встановити пристрій є гладкою, рівною, сухою і твердою. Також слід забезпечити, щоб місце встановлення було в межах досяжності до штепсельної розетки.

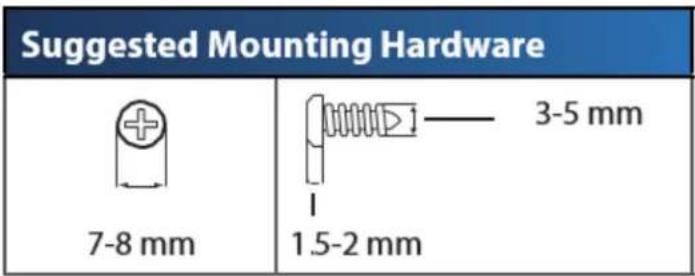

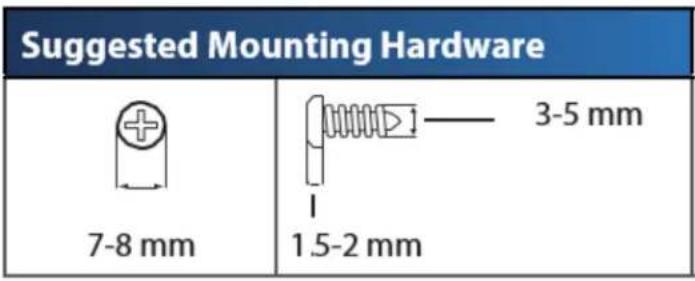

Просвердліть два отвори у стіні. Переконайтеся, щоб відстань між отворами становила 75,6 мм.

Вставте по гвинту в кожний отвір та недокрутіть їх головки приблизно на 3 мм.

Розмістіть маршрутизатор так, щоб монтажні отвори розташовувалися на лінії з двома гвинтами.

Помістіть монтажні отвори над гвинтами та опустіть маршрутизатор вниз, щоб гвинти щільно ввійшли в монтажні отвори. Шаблон для встановлення на стіні Роздрукуйте цю сторінку в розмірі 100%. Відріжте вздовж пунктирної лінії та прикладіть до стіни, щоб висвердлити отвори на точній відстані. 5Встановлення Настроювання

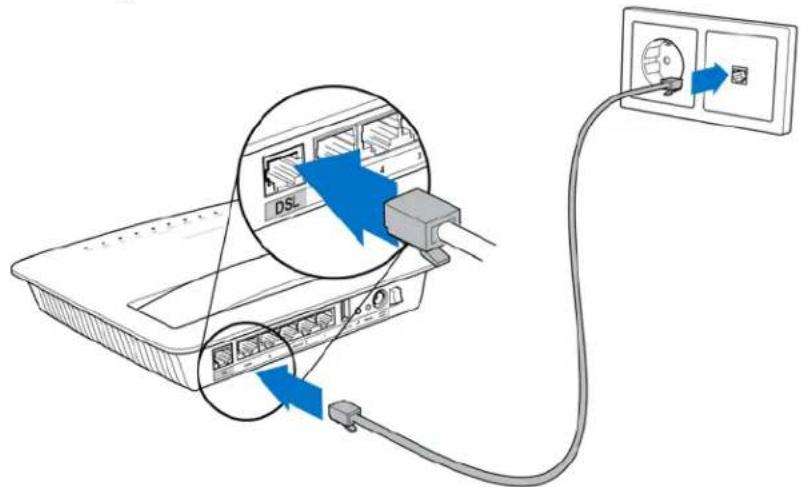

Підключіть телефонний кабель, що входить до комплекту, до порту DSL на маршрутизаторі модема та до настінної розетки. Примітка. Якщо на вашій телефонній лінії перешкоди, може знадобитися мікрофільтр або розподілювач. (Це потрібно для користувачів у Великобританії, іншим користувачам слід звернутися до свого інтернет- провайдера для уточнення. Користувачам ISDN мікрофільтр не потрібен.) Якщо вам потрібен мікрофільтр, потрібно встановити по одному для кожного телефона або факса, який ви використовуєте. Для встановлення мікрофільтра підключіть його до телефонної розетки, яка має сервіс ADSL, потім під'єднайте один кінець наданого телефонного кабелю до порта DSL мікрофільтра.

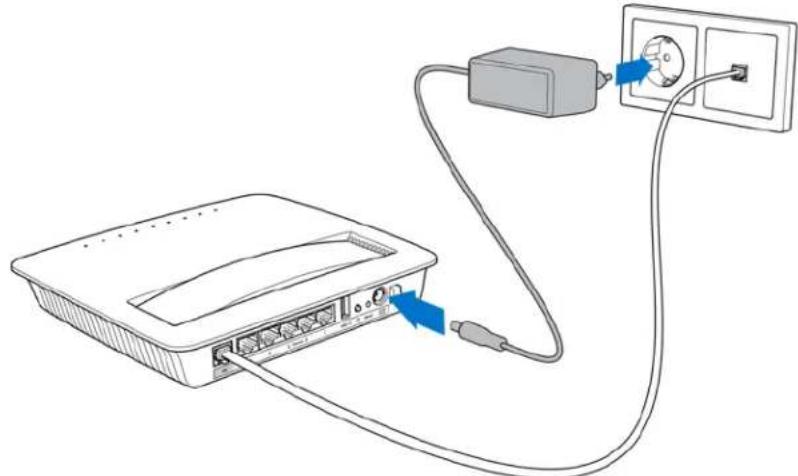

Підключіть силовий адаптер до маршрутизатора модема і увімкніть його в джерело живлення.

На комп'ютері підключіть безпечне мережеве ім’я з наклейки (Ці подробиці можна пізніше змінити.) Виберіть варіант автоматичного приєднання до цієї мережі в подальшому. У вас не буде доступу до інтернету, поки не виконано налаштування маршрутизатора модема.

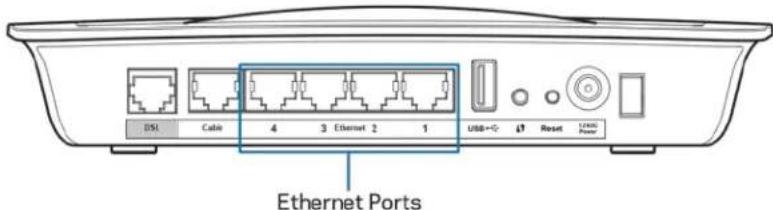

Для проводового настроювання підключіть один кінець кабелю, що надається, до адаптера Ethernet комп'ютера, а інший кінець до порта Ethernet на зворотному боці маршрутизатора модема. Повторіть крок 2 для кожного додаткового комп'ютера або пристрою, який потрібно підключити до маршрутизатора модема. Примітка. Якщо адаптер Ethernet комп'ютера не налаштований, див. докладну інформацію в документації адаптера Ethernet.

Відкрийте веб-браузер і введіть http://192.168.1.1 у рядок адреси.

Введіть ‘‘admin’’ в обох полях Ім’я користувача (Username) і Пароль (Password), потім натисніть Увійти (Log in).

Відкриється сторінка настроювання вашого маршрутизатора модема на основі веб. Натисніть на вкладку Quick Start (Короткий посібник).

Натисніть Launch (Запустити) для запуску майстра налаштування. Майстер рекомендований для початкового налаштування, тому що він проведе вас до найбільш ефективної конфігурації маршрутизатора модема.

Для налаштування вручну натисніть на вкладку Setup (Налаштування) і використовуйте службову програму на основі браузера.

Повинні загорітися світлодіодні індикатори для живлення (Power), безпровідний (Wireless) і Ethernet (по одному для кожного підключеного комп'ютера/пристрою). Якщо це не так, переконайтеся, що увімкнене живлення маршрутизатора модема і кабелі надійно підключені. Налаштування VDSL Якщо у вас тип підключення VDSL (тобто через телефонну лінію, але має швидкість завантаження більше 24 Мбіт/с), потрібно налаштувати маршрутизатор модема вручну. Ваш інтернет-провайдер може називати VDSL "волокно". Якщо у вас правильна інформація від інтернет-провайдера ------ це просто і швидко.

Натисніть вкладку Setup (Настроювання) >Basic Setup (Базове налаштування). В розділі Physical Setting (Фізичне налаштування) оберіть DSL для Physical Type (Фізичний тип) і PTM для DSL Mode (режим).

Якщо для інтернет-провайдера потрібна віртуальна ЛОМ VLAN, оберіть Enable VLAN (Включити VLAN) і введіть VLAN ID, потрібний для інтернет-провайдера. Перевірте в довідковій службі інтернет-провайдера, якщо ви не певні, що використовувати.

Internet Setup (Налаштування Інтернет) > Internet Connection Type (Тип інтернет-підключення) оберіть PPPoE або IPoE (динамічна або статична IP- адреса) за вимогою вашого інтернет-провайдера (дізнайтеся в довідковій службі провайдера, якщо непевні). Оберіть Вridge Mode only (Тільки режим моста) для використання пристрою в якості модему без функціональності маршрутизатора (тобто без Wi-Fi або будь-яких інших функцій мережі).

• При використанні PPPoE введіть правильне ім’я користувача і пароль, як визначено провайдером.

Якщо тип підключення динамічний, оберіть IPoE

Internet Connection Type (типу інтернет-підключення) і для налаштування IP оберіть Automatically obtain an IP address (Автоматично отримувати ІР-адресу).

Якщо для провайдера потрібно IPoE зі статичною IP-адресою, оберіть IPoE

Internet Connection Type (типу Інтернет-підключення)

Use the Following IP Address (Використовувати наступну ІР- адресу) і введіть налаштування IP-адреси (надані вашим інтернет- провайдером) у відповідні поля.

Натисніть Save Settings (Зберегти настройки) (внизу сторінки), щоб зберегти налаштування і завершити настройку. 11Настройка маршрутизатора модема лише як маршрутизатора

Підключіть один кінець кабелю, що надається, до адаптера Ethernet комп'ютера, а інший кінець до порта Ethernet на зворотному боці маршрутизатора модема.

Підключіть один кінець кабелю Ethernet до кабельного порту на зворотному боці маршрутизатора модема, потім підключіть інший кінець до доступного порту Ethernet на вашому модемі.

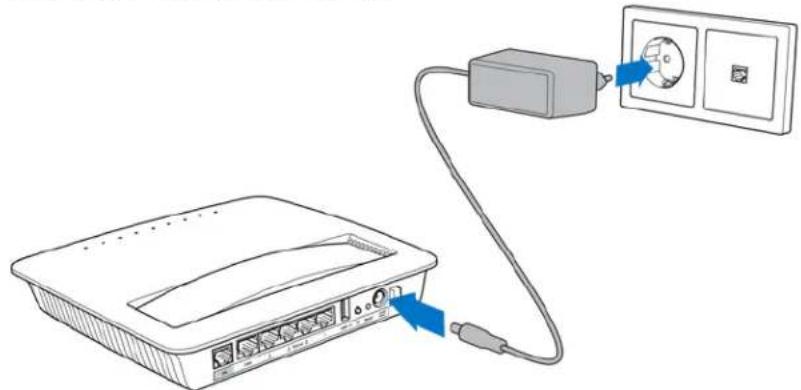

Підключіть один кінець кабелю силового адаптера до порта живлення, а інший кінець до штепсельної розетки.

Увімкніть живлення комп'ютера, який використовуватиметься для конфігурування маршрутизатора модема.

Повинні загорітися світлодіодні індикатори для живлення (Power), безпровідний (Wireless) і Ethernet (по одному для кожного підключеного комп'ютера/пристрою). Якщо це не так, переконайтеся, що увімкнене живлення маршрутизатора модема і кабелі надійно підключені. 13Розширений інтерфейс управління конфігурацією Якщо Ви хочете змінити додаткові параметри маршрутизатора, скористайтесь службовою програмою маршрутизатора на основі браузера. Можна отримати доступ до програми за допомогою браузера на комп'ютері, під'єднаному до маршрутизатора. Для докладнішої інформації про програму натисніть Довідка (Help) у правій частині екрану або перейдіть на наш веб-сайт. Отримання доступу до службової програми на основі браузера

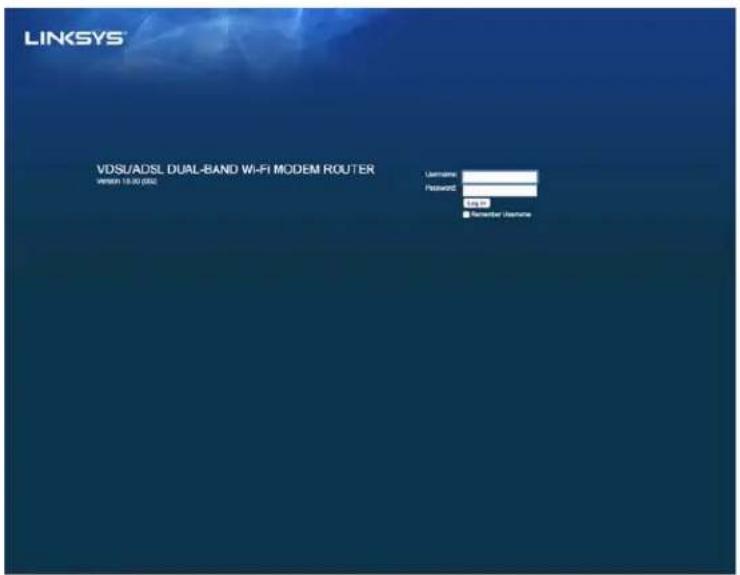

Для доступу до службової програми на основі браузера запустіть веб-браузер на своєму комп'ютері і введіть адресу Інтернет-протоколу (ІР) маршрутизатора за замовчуванням, 192.168.1.1, у полі Адреса. Потім натисніть Enter. Примітка. Можна також отримати доступ до сервісної програми на основі браузера на комп'ютерах з Windows шляхом введення імені пристрою у поле

Відкриється екран для входу в систему.

У полі Ім'я користувача введіть admin.

У полі Password (Пароль) введіть пароль, створений під час налаштування. Якщо ви не змінювали пароль під час налаштування, за замовчуванням пароль "admin".

Натисніть ОК, щоб продовжити. Використання службової програми на основі

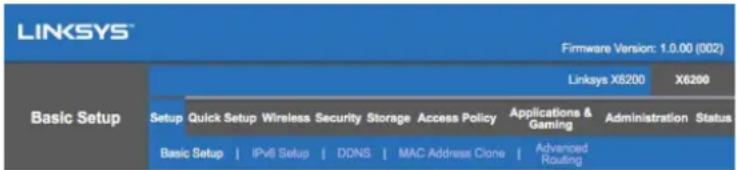

Використовуйте вкладки вгорі кожної сторінки для навігації в програмі. Вкладки розміщені на двох рівнях, вкладки верхнього рівня для загальних функцій і вкладки нижчого рівня для відповідних спеціальних функцій. Примітка. В цьому посібнику для користувача кожна сторінка визначається за її іменами вкладки верхнього та нижчого рівня. Наприклад, “Setup (Налаштування) > Basic Setup (Базове налаштування)” - це сторінка, доступ до якої можливий через вкладку вищого рівня Setup (Налаштування) і її вкладку нижчого рівня Basic Setup (Базове налаштування). Якщо змінюєте будь-яке налаштування на екрані, слід натиснути Save Settings (Зберегти налаштування), щоб застосувати зміни, або Cancel Changes (Скасувати зміни), щоб видалити зміни. Ці елементи керування знаходяться в нижній частині кожної екранної сторінки. Примітка. Щоб дізнатися більше про будь-яке поле, натисніть Help (Довідка) на правій стороні екрана. Налаштування> Базове налаштування Перший екран, який з'являється, - екран Базового налаштування Використавши його, можна змінити загальні налаштування маршрутизатора. 15Режим DSL (ATM/ADSL) Мова. Щоб використати іншу мову, оберіть одну з них у меню, що розкривається. Мову службової програми на основі браузера буде змінено впродовж п'яти секунд після зміни мови. Інтернет-налаштування. Пункт «Інтернет-налаштування» налаштовує маршрутизатор до з'єднання з Інтернетом. Більшу частину інформації можна отримати у Інтернет-провайдера.

Тип під'єднання Інтернету Оберіть тип Інтернет-під'єднання, наданого Інтернет-провайдером у меню, що розкривається. Доступні наступні типи:

Bridged Mode Only (Лише режим мосту). В цьому режимі доступна тільки функція модему DSL, а всі функції шлюзу відключені. Якщо обрано, потрібно ввести тільки налаштування VC.

IPoE RFC 2684 Bridged (з мостом). Якщо обрано, введіть правильні дані для налаштування IP. Оберіть Obtain an IP address automatically (Отримати ІР-адресу автоматично), якщо провайдер розподіляє ІР- адресу для підключення. Інакше оберіть Use the following IP address (Використовувати наступну ІР-адресу).

IPoA RFC 2684 Routed (розподілено) — за цим методом вам потрібно використовувати постійну IP-адресу для підключення до Інтернету.

RFC 2516 PPPoE ------ Деякі провайдери на основі DSL використовують PPPoE (протокол PPP через Ethernet) для встановлення Інтернет- підключення. Якщо ви використовуєте PPPoE, ваша IP-адреса надається автоматично.

RFC 2364 PPPoA — Деякі інтернет-провайдери на основі DSL використовують PPPoA (протокол PPP через ATM) для встановлення Інтернет-підключення. Якщо ви використовуєте PPPoА, ваша IP-адреса надається автоматично. Налаштування мережі. У розділі Network Setup (Налаштування мережі) конфігуруються налаштування IP для місцевої мережі. Режим DSL (PTM/VDSL)

VDSL2. Оберіть профілі VDSL2, які підтримує ваш провайдер. За замовчуванням Авто (рекомендовано). Enable VLAN (Увімкніть VLAN). Маршрутизатор модема присвоїть спеціальні числа VLAN всьому вихідному трафіку через інтерфейс глобальної мережі WAN. За цією інформацією зверніться до свого провайдера. 16VLAN ID — потрібно ввести VLAN ID один раз, якщо увімкнена віртуальна ЛОМ. Діапазон ідентифікатора від 10 до 4095. Конкретні налаштування дізнайтеся у свого провайдера. Інтернет-налаштування. Пункт «Інтернет-налаштування» налаштовує маршрутизатор до з'єднання з Інтернетом. Більшу частину інформації можна отримати у Інтернет-провайдера.

Тип під'єднання Інтернету Оберіть тип Інтернет-під'єднання, наданого Інтернет-провайдером у меню, що розкривається. Доступні наступні типи:

Bridged Mode Only (Лише режим мосту). В цьому режимі доступна тільки функція модему DSL, а всі функції шлюзу відключені.

IPoE — якщо обрано, введіть правильні дані для налаштування ІР. Оберіть Obtain an IP address automatically (Отримати ІР-адресу автоматично), якщо провайдер розподіляє ІР-адресу для підключення. Інакше оберіть Use the following IP address (Використовувати наступну ІР-адресу).

PPPoE — Деякі провайдери на основі DSL використовують PPPoE (протокол PPP через Ethernet) для встановлення Інтернет-підключення. Якщо ви використовуєте PPPoE, ваша IP-адреса надається автоматично. Режим Ethernet Мова. Щоб використати іншу мову, оберіть одну з них у меню, що розкривається. Мову службової програми на основі браузера буде змінено впродовж п'яти секунд після зміни мови. Інтернет-налаштування. Пункт «Інтернет-налаштування» налаштовує маршрутизатор до з'єднання з Інтернетом. Більшу частину інформації можна отримати у Інтернет-провайдера.

Тип під'єднання Інтернету Оберіть тип Інтернет-під'єднання, наданого Інтернет-провайдером у меню, що розкривається. Доступні наступні типи:

Automatic Configuration (Автонастроювання) – DHCP—За замовчуванням тип інтернет-підключення - Автонастроювання - DHCP (протокол динамічного конфігурування вузла). Зберігайте значення за замовчуванням, лише якщо провайдер підтримує DHCP або якщо ви підключаєтеся з використанням динамічної ІР-адреси. (Ця опція використовується для провідного підключення.)

Статична ІР. Якщо необхідно використати зафіксовану IP-адресу для підключення до Інтернету, оберіть Статичну IP-адресу.

PPPoE. Якщо у Вас DSL-підключення, перевірте, чи використовує ваш Інтернет-провайдер мережевий протокол двохточкового з'єднання PPP через Ethernet (PPPoE). Якщо використовує, оберіть PPPoE.

Connect on Demand or Keep Alive (Підключення на запит або підтримання активності). Функція «Підключення на запит або підтримання активності» дозволяє обрати між підключенням до Інтернету лише за необхідності (використовується, якщо Інтернет-провайдер нараховує плату за час під'єднання) та постійним підключенням. Оберіть відповідну опцію.

PPTP. Тунельний протокол типу точка-точка (PPTP) ------ сервіс, який загалом використовується для підключення у Європі. Якщо ваше PPTP підключення підтримує DHCP або динамічну IP-адресу, тоді оберіть Отримати IP-адресу автоматично. Якщо необхідно використати зафіксовану IP-адресу для підключення до Інтернету, оберіть "Вказати IP-адресу" та налаштуйте параметри нижче.

Connect on Demand or Keep Alive (Підключення на запит або підтримання активності). Функція «Підключення на запит або підтримання активності» дозволяє обрати між підключенням до Інтернету лише за необхідності (використовується, якщо Інтернет-провайдер нараховує плату за час під'єднання) та постійним підключенням. Оберіть відповідну опцію.

L2TP. Протокол тунелювання другого рівня (L2TP) ------ сервіс, який загалом використовується для підключення у Ізраїлі.

Connect on Demand or Keep Alive (Підключення на запит або підтримання активності). Функція «Підключення на запит або підтримання активності» дозволяє обрати між підключенням до Інтернету лише за необхідності (використовується, якщо Інтернет-провайдер нараховує плату за час під'єднання) та постійним підключенням. Оберіть відповідну опцію.

Telstra Cable - сервіс, який загалом використовується для підключення у Австралії. Налаштування мережі. У розділі Network Setup (Налаштування мережі) конфігуруються налаштування IP для місцевої мережі. Безпровідна мережа> Базові налаштування безпровідної мережі Примітка. Щоб дізнатися більше про будь-яке поле, натисніть Help (Довідка) на правій стороні екрана. Існує два способи конфігурації безпровідної мережі маршрутизатора: вручну та захищене налаштування безпровідної мережі Wi-Fi. 18Захищене налаштування безпровідної мережі Wi-Fi ------ це функція, яка спрощує налаштування безпровідної мережі. Якщо у вас є клієнтські пристрої, наприклад, безпровідні адаптери, які підтримують захищене налаштування безпровідної мережі, тоді можете використовувати захищене налаштування безпровідної мережі Wi-Fi. Налаштування вручну Примітка. Після налаштування безпровідної мережі налаштуйте параметри безпеки безпровідної мережі. Перейдіть Wireless (безпровідний) > Basic Wireless Settings (базові безпровідні налаштування) > Security Modes (режими безпеки) (стор. 21). Налаштування безпровідної мережі 2,4 ГГц

Network Mode (Режим мережі) (У більшості мереж слід залишити його встановленим на Mixed (комбінований) (за замовчуванням).

Комбіновані------Якщо у вас у мережі пристрої Wireless-N, Wireless-G та Wireless-B, збережіть налаштування за замовчуванням, Комбінований.

Wireless-B/G Only (Wireless-B/G виключно). Якщо у вас у мережі пристрої Wireless-B та Wireless-G, оберіть опцію «Wireless-B/G

Wireless-B Only (Wireless-B виключно). Якщо у вас лише Wireless-B- пристрій, оберіть «Wireless-B виключно».

Wireless-G Only (Wireless-G виключно). Якщо у вас лише Wireless-G- пристрій, оберіть «Wireless-G виключно».

Wireless-N Only (Wireless-N виключно). Якщо у вас лише Wireless-N- пристрій, оберіть «Wireless-N виключно».

Disabled (Блокування). Якщо у Вас немає пристроїв Wireless-B, Wireless-G та Wireless-N у мережі, оберіть «Блокування». Примітка. Якщо Ви не впевнені, який режим обрати, залиште за замовчуванням, Комбінований.

Network Name (SSID) (мережеве ім’я). Ідентифікатор безпроводової мережі (SSID) ------ це ім'я мережі, що спільно використовується всіма пристроями в безпровідні мережі. Він чутливий до регістру символів та не повинен перевищувати 32 символи. За замовчуванням ------ це Linksys з останніми п'ятьма цифрами у серійному номері маршрутизатора, який розташовано на задній панелі маршрутизатора. Якщо використовувати ПЗ для налаштування, тоді ім’я основної мережі змінюється на легке для запам'ятовування ім'я. 19Примітка. Якщо відновити налаштування маршрутизатора за замовчуванням (натиснувши на кнопку скидання або використавши вікно Administration (Адміністрація) > Factory Defaults (Заводські налаштування), мережеве ім’я повернеться до значення за замовчуванням, а всі пристрої у вашій безпровідній мережі потрібно буде перепідключити.

Security Mode (Режим безпеки). Див. Режими безпеки (стор. 21).

Channel Width (Ширина каналу). Для кращої продуктивності у мережі з використанням пристроїв Wireless-B, Wireless-G і Wireless-N оберіть Auto (20 МГЦ або 40 MГц). Для ширини каналу у 20 МГц, оберіть «20 MHz виключно».

Standard Channel (Стандартний канал). Оберіть канал зі списку, що розкривається для створення мережі Wireless-B, Wireless-G та Wireless-N. Якщо ви не впевнені, який канал обрати, залиште за замовчуванням, Авто.

SSID Broadcast (Широкомовна інформація про зону обслуговування). Коли безпровідні клієнти обстежують околиці, щоб виявити безпровідні мережі для підключення, вони виявлять трансляцію SSID від маршрутизатора. Щоб здійснювати трансляцію інформації SSID маршрутизатора, збережіть налаштування за замовчуванням, Увімкнено. Якщо Ви не хочете здійснювати трансляцію SSID маршрутизатора, оберіть Вимкнено. Налаштування безпровідної мережі 5 ГГц

Network Mode (Режим мережі). Оберіть стандартні параметри безпровідної мережі, які підтримуватиме ваша мережа.

Mixed (Комбінований). Якщо у вас у мережі пристрої Wireless-A, Wireless-AC і Wireless-N (5ГГц), збережіть налаштування за замовчуванням, Комбінований.

Wireless-А Only (Wireless-А виключно). Якщо у вас лише Wireless-А- пристрій, оберіть «Wireless-А виключно».

Wireless-N Only (Wireless-N виключно). Якщо у вас лише Wireless-N- пристрій (5 ГГц), оберіть «Wireless-N виключно». - Wireless-АС Only (Wireless-АС виключно). Якщо у вас лише Wireless-АС- пристрій (5 ГГц), оберіть «Wireless-АС виключно».

Wireless-A/N Only (Wireless-A/N виключно). Якщо у вас у мережі пристрої Wireless-A та Wireless-N, оберіть опцію «Wireless-A/N

- Wireless-N/AC Only (Wireless-N/AC виключно). Якщо у вас у мережі пристрої Wireless-N та Wireless-АС, оберіть опцію «Wireless-N/AC

Disabled (Блокування). Якщо у Вас немає пристроїв Wireless-A, Wireless-AC and Wireless-N (5ГГц) у мережі, оберіть «Блокування». 20Примітка. Якщо Ви не впевнені, який режим обрати, залиште за замовчуванням, Комбінований.

Network Name (SSID) (мережеве ім’я). Ідентифікатор безпроводової мережі (SSID) - це ім'я мережі, що спільно використовується всіма пристроями в безпровідні мережі. Він чутливий до регістру символів та не повинен перевищувати 32 символи. За замовчуванням ------ це Linksys з останніми п'ятьма цифрами у серійному номері маршрутизатора, який розташовано на задній панелі маршрутизатора. Якщо використовувати ПЗ для налаштування, тоді ім’я основної мережі змінюється на легке для запам'ятовування ім'я. Примітка. Якщо відновити налаштування маршрутизатора за замовчуванням (натиснувши на кнопку скидання або використавши вікно Administration (Адміністрація) > Factory Defaults (Заводські налаштування), мережеве ім’я повернеться до значення за замовчуванням, а всі пристрої у вашій безпровідній мережі потрібно буде перепідключити.

Security Mode (Режим безпеки). Див. Режими безпекинижче.

Channel Width (Ширина каналу). Для кращої продуктивності у мережі з використанням пристроїв Wireless-A, Wireless-AC і Wireless-N оберіть Auto (20 МГЦ або 40 MГц, або 80 МГц). Для ширини каналу у 20 МГц оберіть «20 MГц виключно». Для каналу шириною 20 або 40 МГц оберіть Авто (20 МГЦ або 40

Standard Channel (Стандартний канал). Оберіть канал зі списку, що розкривається, для створення мережі Wireless-B, Wireless-G та Wireless-N. Якщо ви не впевнені, який канал обрати, залиште за замовчуванням, Авто.

SSID Broadcast (Широкомовна інформація про зону обслуговування). Коли безпровідні клієнти обстежують околиці, щоб виявити безпровідні мережі для підключення, вони виявлять трансляцію SSID від маршрутизатора. Щоб здійснювати трансляцію інформації SSID маршрутизатора, збережіть налаштування за замовчуванням, Увімкнено. Якщо Ви не хочете здійснювати трансляцію SSID маршрутизатора, оберіть Вимкнено. Режими безпеки

Опція безпеки Потужність WPA2 Personal/Enterprise

WPA2/WPA комбінований режим роботи

Незалежно від обраного режиму кожен пристрій у вашій безпровідній мережі ПОВИНЕН використовувати цей режим і ту ж саму парольну фразу або спільний ключ у випадку сервера RADIUS.

При використанні WEP (не рекомендовано) оберіть рівень шифрування WEP, (40/64-біт 10 шістнадцяткових цифр) або 104/128-біт (26 шістнадцяткових цифр). 40/64-біт (10 шістнадцяткових цифр) встановлено за замовчуванням. WPA2/WPA Mixed, WPA2 Personal і WPA Personal

Введіть парольну фразу з 8-63 символів. За замовчуванням ------ password. Якщо використовувати ПЗ для налаштування, тоді значення за замовчуванням змінюється на унікальну парольну фразу. WPA Enterprise, WPA2 Enterprise і WPA2/WPA Enterprise Mixed

Використовується в узгоджені з сервером RADIUS. (Його слід використовувати лише, коли сервер RADIUS підключений до маршрутизатора.)

Введіть IP-адресу сервера RADIUS.

Введіть номер порту сервера RADIUS. За замовчуванням ------ 1812.

Введіть спільний ключ для маршрутизатора і сервера. WEP

WEP ------ базовий метод шифрування, який не є настільки надійним, як WPA.

Шифрування. Оберіть рівень шифрування WEP, (40/64-біт 10 шістнадцяткових цифр) або 104/128-біт (26 шістнадцяткових цифр). 40/64-біт (10 шістнадцяткових цифр) встановлено за замовчуванням.

Парольна фраза. Введіть парольну фразу для автоматичного створення ключа WEP. Потім натисніть «Згенерувати».

Ключ 1. Якщо Ви не ввели парольну фразу, введіть ключ WEP вручну.

Якщо обрано вимкнення безпеку безпровідної мережі, під час першого доступу до Інтернет Вам надійде повідомлення про вимкнення безпеки безпровідної мережі. З'явиться запит на ввімкнення безпеки безпровідної мережі або на підтвердження того, що Ви усвідомлюєте ризики, але бажаєте продовжити роботу, не включивши безпеку безпровідної мережі. Примітка. Якщо вимкнена безпека безпровідної мережі, будь-хто може отримати доступ до вашої безпровідної мережі в будь-який час. 22Захищене налаштування мережі Wi-Fi Доступно три методи захищеного налаштування мережі Wi-Fi. Використовуйте метод, який стосується клієнтського пристрою, який ви настроюєте. Примітка. Захищене налаштування мережі Wi-Fi настроює один клієнтський пристрій за один раз. Повторіть вказівки для кожного пристрою-клієнта, що підтримує функцію захищеного налаштування мережі Wi-Fi. Робота світлових індикаторів функції захищеного налаштування мережі Wi-Fi

Логотип на верхній панелі маршрутизатора виконує функцію індикатора захищеного налаштування мережі Wi-Fi.

Коли процес захищеного налаштування мережі Wi-Fi активний, індикатор блимає повільно. Коли процес захищеного налаштування мережі успішно завершений, індикатор світиться безперервно.

Якщо виникла помилка, індикатор блимає швидко дві хвилини; будь ласка, зачекайте і повторіть спробу.

Зачекайте, поки світлодіодний індикатор не почне безперервно світитися, перш ніж розпочинати нову сесію безпечного налаштування безпровідної

Кнопка захищеного налаштування безпровідної мережі Скористайтесь цим методом, якщо Ваш пристрій-клієнт має кнопку захищеного налаштування мережі Wi-Fi. 23Примітка. Обов'язково налаштовуйте один клієнтський пристрій за один раз.

Клацніть або натисніть кнопку захищеного налаштування мережі Wi-Fi на пристрої-клієнті.

Натисніть на кнопку захищеного налаштування мережі Wi-Fi на екрані функції захищеного налаштування мережі Wi-Fi маршрутизатора АБО натисніть та утримуйте кнопку захищеного налаштування мережі Wi-Fi на зворотному боці маршрутизатора протягом однієї секунди.

Після налаштування клієнтського пристрою натисніть ОК на екрані функції захищеного налаштування мережі Wi-Fi маршрутизатора протягом двох

Введіть PIN-код клієнтського пристрою на маршрутизаторі Використовуйте цей метод, якщо ваш пристрій-клієнт має ПІН-код (персональний ідентифікаційний номер) функції захищеного налаштування мережі Wi-Fi.

Введіть ПІН-код пристрою-клієнта в поле на екрані функції захищеного налаштування мережі Wi-Fi маршрутизатора.

Натисніть кнопку Register (Реєстр) на екрані захищеного налаштування мережі Wi-Fi маршрутизатора.

Після налаштування клієнтського пристрою натисніть ОК на екрані функції захищеного налаштування мережі Wi-Fi маршрутизатора протягом двох

Введіть PIN-код маршрутизатора на клієнтському пристрої Використовуйте цей метод, якщо ваш пристрій-клієнт просить ввести ПІН-код маршрутизатора.

Введіть на пристрої-клієнті ПІН-код, вказаний на екрані захищеного налаштування мережі Wi-Fi маршрутизатора. (Він також зазначений на нижній стороні маршрутизатора.)

Після налаштування клієнтського пристрою натисніть ОК на екрані функції захищеного налаштування мережі Wi-Fi маршрутизатора протягом двох

Для кожної безпровідної мережі мережеве ім’я (SSID), безпека та парольна фраза відображаються внизу екрану. 24Примітка. Якщо у вас клієнтський пристрій, який не підтримує захищене налаштування мережі Wi-Fi, запишіть налаштування безпровідної мережі і потім вручну налаштуйте цей пристрій. Wireless (Безпровідний) > Guest Access (Гостьовий доступ) З функцією Guest Access (гостьовий доступ) можна надавати доступ до інтернету гостям, які бувають у вас вдома. Гостьова мережа є безпровідною мережею окремо від локальної мережі. Функція гостьового доступу не надає доступ до локальної мережі та її ресурсів, так що ваші гості не матимуть доступу до вашого комп'ютера або особистих даних. Наприклад, гостьовий комп'ютер не може друкувати через принтер у локальній мережі або копіювати файли на комп'ютер у локальній мережі. Це допомагає звести до мінімуму вплив на вашу локальну мережу. Гостьовий доступ Allow Guest Access (Дозволити гостьовий доступ). Дозволити доступ до інтернету через гостьову мережу, зберегти за замовчуванням, Так. Інакше оберіть Ні. Guest Network Name (ім’я гостьової мережі). За замовчуванням це ім'я вашої безпровідної мережі з ‘‘- -- guest’’ (гість). Guest Password (Гостьовий пароль). За замовчуванням — ‘‘guest’’. Якщо використовувати ПЗ для налаштування, тоді значення за замовчуванням змінюється на унікальний пароль. Change (Змінити). Натисніть на цю опцію, що змінити гостьовий пароль. Відкривається вікно зміни гостьового паролю. Введіть пароль з 4-32 символів. Натисніть Change (Змінити), щоб зберегти новий пароль і повернутися до вікна Guest Access (Гостьовий

Total Guests Allowed (Дозволена загальна кількість гостей). За замовчуванням 5 гостям дозволений Інтернет-доступ через гостьову мережу. Виберіть кількість гостей, яким можна дозволити доступ в гостьову мережу. SSID Broadcast (Широкомовна інформація про зону обслуговування). Коли безпровідні пристрої обстежують околиці, щоб виявити безпровідні мережі для підключення, вони знайдуть SSID (ім’я безпровідної мережі), що транслюється маршрутизатором. Для трансляції SSID гостьової мережі збережіть значенням за замовчуванням, Увімкнено. Якщо Ви не хочете здійснювати трансляцію SSID гостьової мережі, оберіть Вимкнено. Інструкції для гостя Якщо гість бажає отримати доступ до інтернету у вашому домі, надайте ці інструкції.

На гостьовому комп'ютері підключатися до безпровідної гостьової мережі, зазначеної на екрані гостьового доступу.

Відкрийте веб-браузер.

У вікні входу в систему введіть пароль, що відображається у вікні гостьового

Натисніть Log In (Увійти). 26Усунення неполадок Ваш комп'ютер не може підключитися до

Дотримуйтеся інструкцій, поки комп'ютер не зможе підключитися до Інтернету.

Переконайтеся, що маршрутизатор модема підключений до мережі живлення. Індикатор живлення повинен бути зеленим і не блимати.

Якщо індикатор живлення блимає, тоді вимкніть всі свої мережеві пристрої, в т.ч. маршрутизатор модема і комп'ютери. Потім вмикайте кожен пристрій у наступній послідовності:

Перевірте світлодіоди на передній панелі пристрою. Переконайтеся, що світиться світлодіод живлення, DSL і принаймні один з пронумерованих світлодіодів Ethernet. Якщо це не так, тоді перевірте кабельне підключення. Комп'ютер повинен бути підключений до одного з портів Ethernet з номером 1- 4 на пристрої, а DSL порт пристрою повинен бути підключеним до лінії АDSL. При подвійному натисканні на браузері ви отримаєте підказку для введення імені користувача та паролю. Якщо хочете позбавитися підказки, дотримуйтеся наступних інструкцій. Запустіть браузер і виконайте наступні кроки (ці кроки стосуються Internet Explorer, але є аналогічними для інших браузерів):

оберіть Tools (Сервіс) > Internet Options (опції Інтернет).

Натисніть на вкладку Connections (Підключення).

Оберіть Never dial a connection (Ніколи не набирати підключення).

Натисніть ОК. Ви використовуєте статичну IP-адресу і не можете підключитися. Див. довідку до Windows і змініть властивості свого Інтернет-протоколу (TCP/IP) для автоматичного отримання ІР-адреси. 27Комп'ютер не може підключатися безпровідно до

Переконайтеся, що ім’я безпровідної мережі або SSID однакові на комп'ютері і на пристрої. Якщо ви увімкнули безпровідну безпеку, тоді переконайтеся, що такий же метод безпеки і ключ використовуються і комп'ютером, і пристроєм. Потрібно змінити налаштування на пристрої. Відкрийте брaузер (наприклад, Internet Explorer або Firefox) і введіть ІР-адресу пристрою у полі для адреси (за замовчуванням IP-адреса 192.168.1.1). Коли з'явиться підказка, заповніть поля ім'я користувача і пароль (за замовчуванням ім'я користувача і пароль ------ admin). Натисніть на відповідну вкладку, щоб змінити налаштування. Не можна використовувати службу DSL для підключення до Інтернету вручну. Після встановлення маршрутизатора він автоматично підключається до вашого Інтернет-провайдера, тому більше не потрібно виконувати Інтернет-підключення

Коли відкриваєте браузер, відкривається вікно входу в систему, навіть якщо не потрібно виконувати вхід. Ці кроки стосуються Internet Explorer, але аналогічні для інших браузерів.

Відкрийте веб-браузер.

Перейдіть до Tools (Сервіс) > Internet Options (Опції інтернет).

Натисніть на вкладку Connections (Підключення).

Оберіть Never dial a connection (Ніколи не набирати підключення).

Натисніть ОК. 28У маршрутизатора немає коаксіального порту для кабельного підключення. Коаксіальний кабель можна підключити лише до кабельного модему. Ваш маршрутизатор модему працює як модем з ADSL Інтернетом, але якщо у вас кабельний інтернет, маршрутизатор модему слід підключити до окремого кабельного модему. Див. стор. 9

В Windows XP ви не бачите маршрутизатор у вікні Мережеве оточення (My Network Places). У розділі Завдання мережі натисніть Показати піктограми для пристроїв UPnP у мережі. Якщо маршрутизатор не відображається, виконайте наступні інструкції. Перейдіть до Start (Пуск) > Control Panel (Панель керування) > Firewall (брандмауер). Натисніть на вкладку Exceptions (Винятки). Оберіть Структура UPnP. Натисніть ОК. Якщо ваші питання не розглянуто тут, див. веб-сайт linksys.com/support.

29Технічні характеристики Linksys X6200 Назва моделі Linksys AC750 ADSL/VDSL Дводіапазонний маршрутизатор модема Wi-Fi Номер моделі X6200 Швидкість станційного порту 10/100/1000 Мбіт/с (гігабітний порт Ethernet) Частота радіохвиль 2,4 та 5 ГГц Кількість антен

кабель, DSL, живлення, USB 2.0, Ethernet (1-4) Кнопки Перезавантаження, Захищене налаштування Wi-Fi, Живлення Світлодіоди Ethernet, Wi-Fi Protected Setup™, Wi-Fi, DSL, Інтернет, живлення UPnP Підтримується Засоби безпеки

WEP, WPA, WPA2, RADIUS

Захисні біти ключа Шифрування з довжиною ключа до 128 біт Підтримка систем зберігання

FAT, NTFS, і HFS+ Підтримка браузера Найновіші версії Google Chrome

, Firefox®, Safari® (для Mac® та iPad®), Microsoft Edge, а також Internet Explorer® версія 8 і новіші працюють з Linksys Smart Wi-Fi. Екологічний

12В, 1,5А Сертифікати відповідності FCC, CE, K .21, Telepermit, Wi-Fi (IEEE 802 .11ac/a /b/g/n), WPA2™, WMM®, захищене налаштування безпровідної мережі Wi-Fi, Windows 7, 8 Стандарти ADSL T1 .413i2, G .992 .1 (G .DMT), G .992 .2 (G. Lite), G .992 .3 (ADSL2), G .992 .5 (ADSL2+), G.993.1 (VDSL), G.993.2 (VDSL2) Додаток A, M, L Робоча температура від 32 до 104°F (від 0 до 40°C) Температура зберігання від -20 до 60°C, (від -4 до 140°F) Допустима вологість при експлуатації 10-80% відносної вологості, без конденсації Допустима вологість при

від 5 до 90% без конденсації 30ПРИМІТКИ Для отримання інформації щодо нормативного регулювання, гарантії та інформації з безпеки див. компакт-диск, що постачається разом з маршрутизатором модему, або зайдіть на Linksys.com/support. Технічні характеристики може бути змінено без сповіщення. Максимальна продуктивність, розрахована відповідно до стандартів IEEE 802.11. Фактична продуктивність може відрізнятися через низьку пропускну здатність мережі, швидкість передавання даних, діапазон і покриття. Продуктивність залежить від багатьох чинників, умов і змінних, включно з відстанню від точки доступу, обсягом мережного трафіку, матеріалів і конструкції будівлі, наявної операційної системи, сполучення безпроводових пристроїв, перешкод та інших несприятливих умов. Відвідайте linksys.com/support/, щоб отримати визначну технічну підтримку. «BELKIN», «LINKSYS» та багато інших назв і логотипів продукції є торговими марками групи компанії «Belkin». Вищезгадані торгові марки третіх сторін є власністю їхніх відповідних власників. © 2016 Belkin International, Inc. та/або її партнерські компанії. Усі права захищено. 31Hướng dẫn Sử dụng ADSL/VDSL Bộ định tuyến Modem Wi- Fi Băng tần kép X6200
