ПОСІБНИК КОРИСТУВАЧА AC5400 LINKSYS

Керівництво користувача

MAX-STREAM™

AC5400 MU-MIMO

Вигляд з тильної сторони....4

Вид збоку....5

Налаштування: Основи 6

Джерела додаткової інформації......6

Порядок інсталяції маршрутизатора....6

Використання Linksys Smart Wi-Fi....9

Підключення до Linksys Smart Wi-Fi....9

Карта мережі....10

Батьківський контроль....11

Встановлення пріоритету для пристроїв....11

Тест швидкості....12

Зовнішні накопичувачі....12

Можливості мережевої взаємодії....13

Усунення неполадок....13

Бездротове з'єднання....14

Безпека....14

Усунення неполадок 15

Маршрутизатор не було успішно налаштовано....15

Повідомлення Your Internet cable is not plugged («Мережевий кабель не під'єднано») 15

Повідомлення Cannot access your router («Немає доступу до маршрутизатора»)......17

Після налаштування....18

Интернет недоступний....18

Linksys Smart Wi-Fi не відкривається у браузері....20

Технічні характеристики....21

Linksys EA9500....21

Екологічний....21

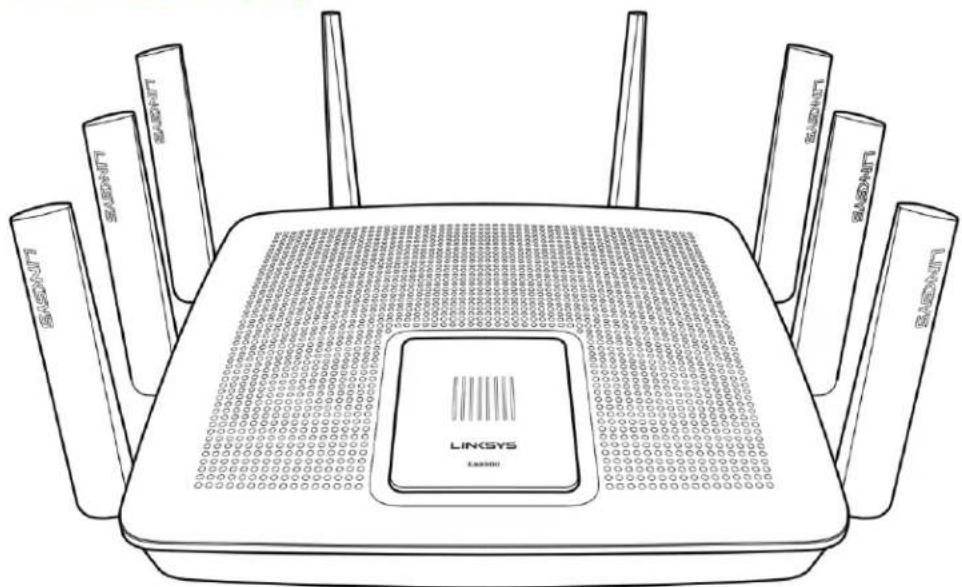

Огляд продукту

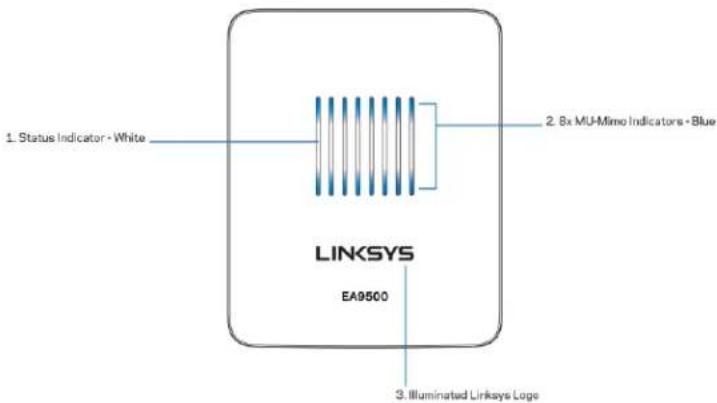

Вигляд зверху

Індикатор статусу системи

1. Status Indicator - White 2. 8x MU-Mimo Indicators - Blue LINKSYS EA9500 3. Illuminated Linksys Logo

Індикатор стану - білий (1). Під час запуску маршрутизатора залишається горіти постійно. Під час роботи маршрутизатора блимає, якщо присутня помилка Інтернет-підключення. Вимикається, якщо вимкнено Wi-Fi.

Індикатори MU-MIMO® - синій (2). Пари світлодіодів (над індикатором стану та під ним) послідовно блимають (зліва направо) під час запуску маршрутизатора. Вмикаються та продовжують горіти послідовно під час оновлення мікропрограми. Під час роботи маршрутизатора пара світлодіодів, що горить постійно, позначає підключені прилади MU-MIMO.

*Для функцій MU-MIMO може знадобитися оновлення програмного забезпечення/мікропрограми, доступне на linksys.com/support/ea9500.

Логотип Linksys з підсвіткою — показує, що до маршрутизатора подається живлення і він у робочому стані.

Вигляд з тильної сторони

Регульовані антени (1). Для найкращої роботи розташуйте антени вертикально, під кутом 90 градусів.

Порти Ethernet (2). Приєднайте кабелі Ethernet до синіх гігабітних портів (10/100/1000) та до проводових пристроїв у Вашій мережі.

Примітка. Для отримання оптимальних результатів використовуйте кабелі CAT5e або кабелі з кращими параметрами на портах Ethernet.

Порт живлення (3). Приєднайте зовнішній блок живлення змінного струму, що додається.

Порт USB 3.0 (4). Підключайте та діліться USB-носієм у своїй мережі або в Інтернеті.

Порт USB 2.0 (5). Підключайте та діліться USB-носієм у своїй мережі або в Інтернеті.

Порт INTERNET (6). Підключіть кабель Ethernet до цього жовтого гігабітного порту (10/100/1000) і до широкосмугового мережевого кабелю / DSL або волоконного модему.

Примітка. Для отримання оптимальних результатів використовуйте кабелі CAT5е або кабелі з кращими параметрами на портах Інтернет.

Кнопка скидання (7). Натисніть та утримуйте, доки логотип Linksys з підсвіткою не вимкнеться, а сині індикатори MU-MIMO почнуть блимати, для скидання маршрутизатора до заводських налаштувань. Ви також можете відновити заводські налаштування, використовуючи Linksys Smart Wi-Fi в Інтернеті або за допомогою мобільного додатку.

Вимикач живлення (8). Натисніть | (вкл.) для включення маршрутизатора.

Вид збоку

Wi-Fi кнопka (1). Натисніть для вимкнення безпровідної мережі (засвітиться світлодіод). Знову натисніть для увімкнення безпровідної мережі (світлодіод погасне).

Кнопка «Wi-Fi Protected Setup™» (безпечне налаштування безпровідної мережі) (2). Натисніть цю кнопку для конфігурації безпеки безпровідної мережі на мережевих пристроях з підтримкою функції безпечного налаштування безпровідної мережі.

Налаштування: Основи

Джерела додаткової інформації

Крім цього Посібника користувача Ви можете отримати допоміжну інформацію за наступною адресою:

• Linksys.com/support/EA9500 (документация, завантаження, актуальні питання, технічна підтримка, онлайн-чат, форуми)
• Довідка Linksys Smart Wi-Fi (підключіться до Linksys Smart Wi-Fi і натисніть посилання Довідка у верхній частині екрана)

Help

Using Linksys Smart Wi-Fi

Ліцензії та повідомлення щодо стороннього програмного забезпечення, котре застосовується в даному виробі, можна переглянути за посиланням http://support.linksys.com/en-us/license. Перейдіть, будь-ласка, за адресою http://support.linksys.com/en-us/gplcodecenter для озвучення запитань або запитів щодо програмного коду універсальної суспільної ліцензії.

Порядок інсталяції маршрутизатора

1. При заміні існуючого маршрутизатора спочатку від'єднайте його.
2. Увімкніть антени та підключіть маршрутизатор до джерела живлення. Натисніть вимикач живлення | (увімкн.).
3. Приєднайте Інтернет-кабель від вашого модему до жовтого Інтернет-порту на вашому маршрутизаторі. Зачекайте, поки увімкнеться логотип Linksys з підсвіткою.
4. З'єднайтесь з мережею, назва якої зазначена в Короткому посібнику швидкого старту, отриманому вами разом з маршрутизатором. (Ви можете змінити назву мережі та пароль пізніше.) Виберіть варіант автоматичного приєднання до цієї мережі в подальшому. Якщо

Вам потрібна допомога стосовно з'єднання з мережею, перегляньте компакт-диск з документацією для вашого пристрою, що надається. Примітка. Ви не зможете отримати доступ до мережі Інтернет, доки не завершите налаштування маршрутизатора.

1. Запустіть веб-браузер, щоб відкрити інструкції з налаштування Wi-Fi-маршрутизатора Linksys Smart. Якщо інструкції не відображаються, надрукуйте http://LinksysSmartWiFi.com у рядку адреси.

Після закінчення процедури встановлення налаштуйте обліковий запис у системі Linksys Smart Wi-Fi, дотримуючись інструкцій на екрані. Використовуйте Linksys Smart Wi-Fi, щоб налаштувати маршрутизатор з будь-якого комп'ютера з підключенням до Інтернету.

Керування налаштуваннями Вашого маршрутизатора:

• Змінювати ім'я маршрутизатора та пароль
• Налаштовувати доступ для гостей
- Налаштовувати батьківський контроль
• Під'єднувати пристрої до своєї мережі
• Випробувати швидкість з'єднання з Інтернетом

Примітка. Під час налаштування облікового запису Linksys Smart Wi-Fi вам буде надіслано електронний запит для підтвердження. Зі своєї домашньої мережі натисніть на посилання у електронному листі для зв'язку маршрутизатора з обліковим записом Linksys Smart Wi-Fi.

Порада. Роздрукуйте наступну сторінку, потім запишіть налаштування своего маршрутизатора та облікового запису у таблицю внизу для довідки. Зберігайте свої записи у надійному місці.

2,4 ГГц, мережеве ім'я
Пароль мережі
5 ГГц1, мережеве ім'я
Пароль мережі
5 ГГц2, мережеве ім'я
Пароль мережі
Пароль маршрутизатора
2,4 ГГц, мережеве ім'я гостя
5 ГГц, мережеве ім'я гостя
Мережевий пароль гостя (У обох гостьювих мереж однаковий пароль.)
Ім'я користувача Linksys Smart Wi-Fi
Пароль Linksys Smart Wi-Fi

Використання Linksys Smart Wi-Fi

Можете налаштувати маршрутизатор з будь-якої точки світу, використовуючи Linksys Smart Wi-Fi, а також можете зробити це безпосередньо зі своєї домашньої мережі. Linksys Smart Wi-Fi також доступно для мобільного пристрою. Інформацію див. у магазині програм до вашого пристрою.

Підключення до Linksys Smart Wi-Fi

Підключення до Linksys Smart Wi-Fi

1. Відкрийте браузер на своєму комп'ютері.
2. Перейдіть на http://LinksysSmartWiFi.com і ввійдіть до свого облікового запису

Linksys Smart Wi-Fi Sign In

Якщо не пам'ятаєте пароль, натисніть Forgot your password? (Забули пароль?) і дотримуйтеся інструкцій на екрані для його відновлення.

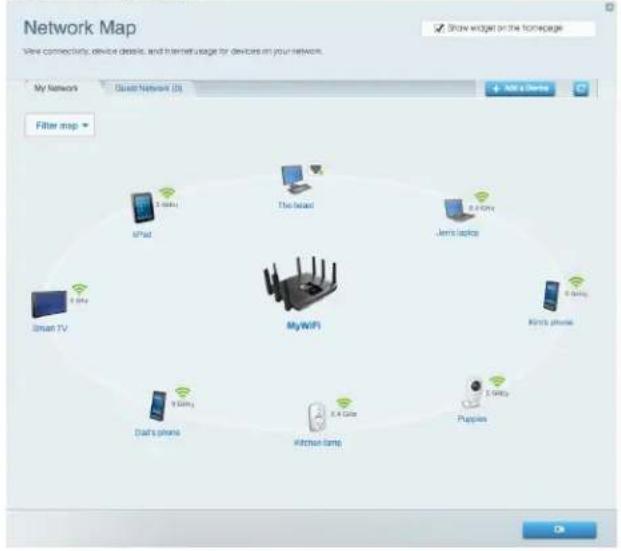

Карта мережі

Дозволяє переглядати під'єднані до маршрутизатора пристрої та керувати ними. Можно переглядати пристрої головної мережі та мережі для гостей або отримувати інформацію про кожний пристрій.

Використовується для встановлення параметрів та відстежування роботи мережі, в якій можуть працювати інші користувачі з обмеженням доступу до ресурсів вашої власної мережі.

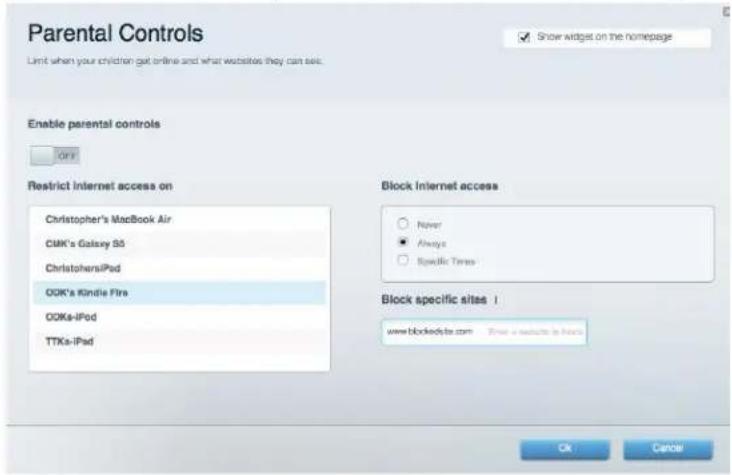

Батьківський контроль

Дає можливість блокувати певні веб-сайти та обмежувати час доступу до Інтернету.

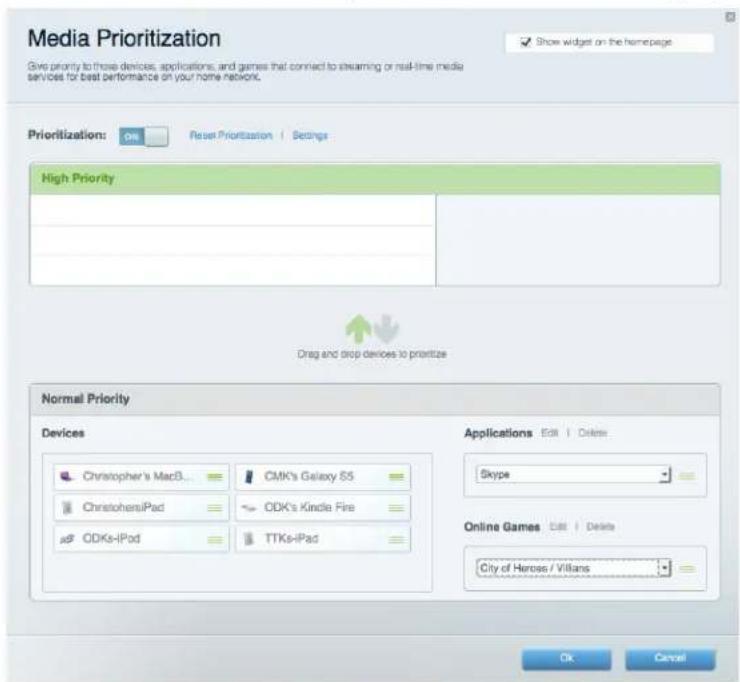

Встановлення пріоритету для пристроїв

Дозволяє встановити, які пристрої і додатки мають пріоритет у Вашому мережевому трафіку.

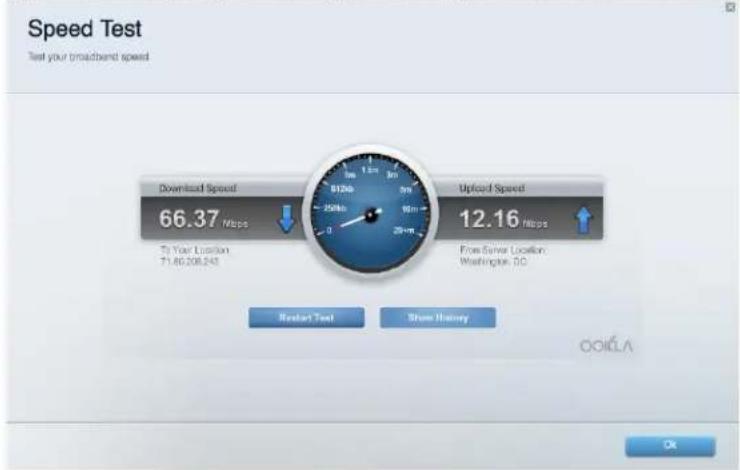

Дозволяє перевірити швидкість з'єднання з мережею Інтернет.

Зовнішні накопичувачі

Дозволяє отримати доступ до приєднаного USB-носія (не входить в комплект) і налаштувати загальний доступ до файлів, медіа-сервера і до FTP.

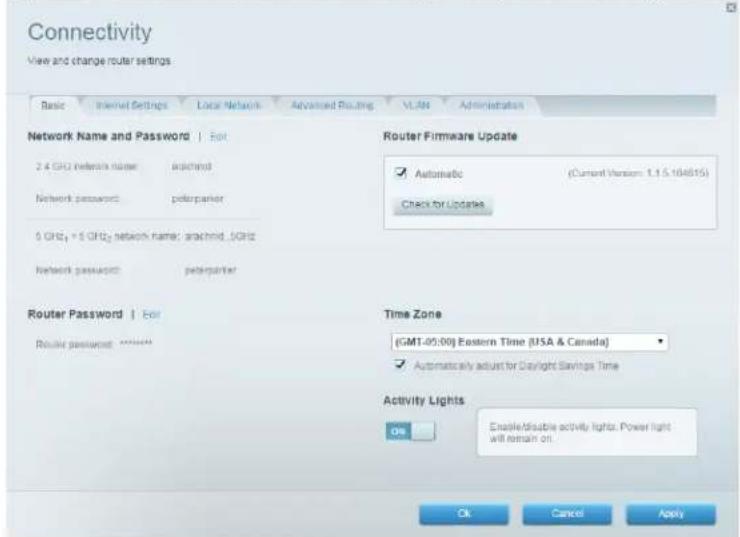

Можливості мережевої взаємодії

Дозволяє налаштувати основні і розширені налаштування мережі.

Містить засоби діагностики проблем із маршрутизатором та перевірки стану мережі.

Бездротове з'єднання

Дозволяє налаштовувати бездротову мережу маршрутизатора. Тут можна змінювати імена мереж, режим безпеки, пароль, встановлювати фільтр MAC-адрес та під'єднувати пристрої за допомогою функції Wi-Fi Protected Setup™.

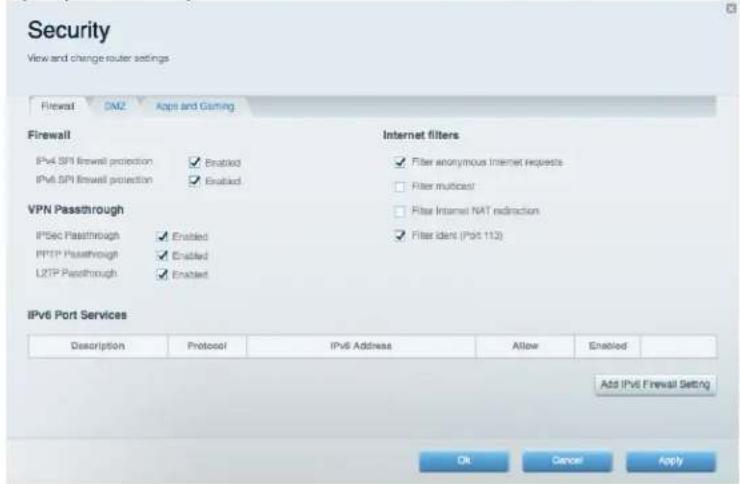

Дозволяє налаштовувати безпеку бездротової мережі маршрутизатора. Тут можна налаштовувати параметри брандмауера, VPN, а також індивідуальні параметри для прикладних програм та ігор.

Security View and change router settings Firewall GMZ Apps and Gaming Firewall IPv4 SPI Firewall protection Enabled IPv6 SPI Firewall protection Enabled Internet filters Filter anonymous Internet requests Filter multicast VPN Passthrough Filter Internet NAT reduction Filter ident (Port 112) IPSec Passthrough Enabled PPTP Passthrough Enabled L2TP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv6 Firewall Setting OK Cancel Apply

Усунення неполадок

Ви можете отримати додаткову допомогу від нашої відзначеної багатьма нагородами служби підтримки клієнтів, перейшовши за адресою Linksys.com/support/EA9500.

Маршрутизатор не було успішно налаштовано

Якщо функція «Linksys Smart Wi-Fi» не виконає успішно налаштування, спробуйте наступне:

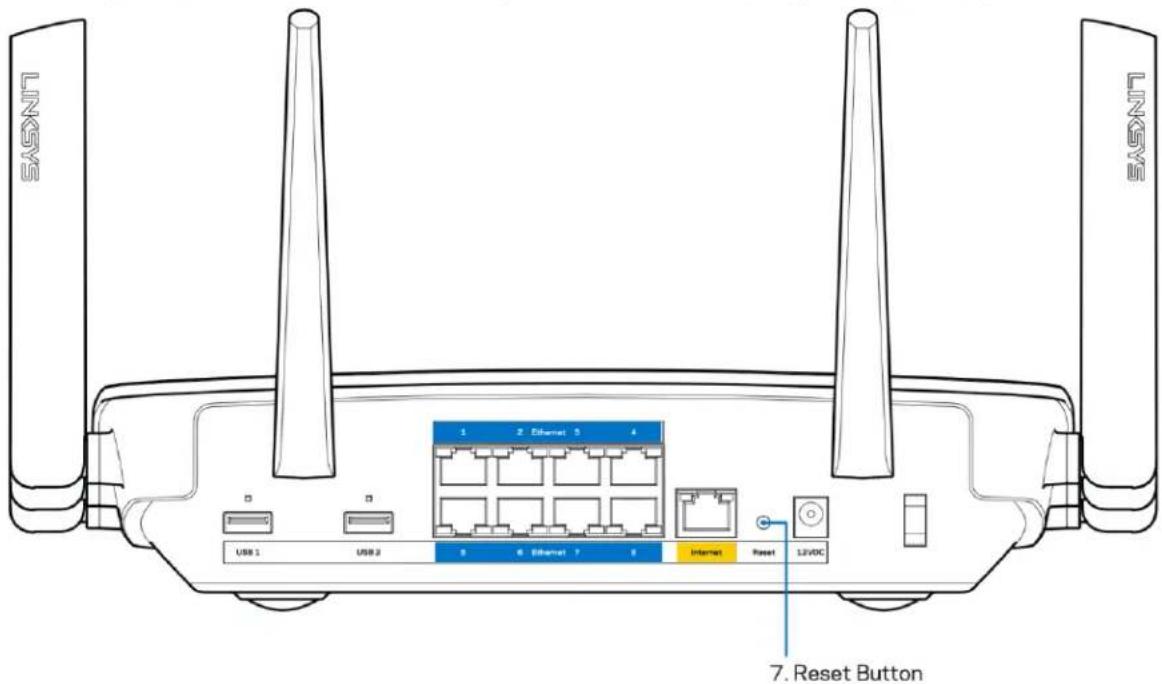

- Скріпкою або булавкою натисніть та утримуйте кнопку скидання на маршрутизаторі, допоки логотип Linksys з підсвіткою не вимкнеться, а сині індикатори MU-MIMO почнуть блимати (приблизно 10 секунд). Інсталюйте маршрутизатор знову.

SASNT USB 1 USB 2 1 2. Ethernet 3 4 6. Ethernet 7 8 Internet Reset LIVDC 7. Reset Button SASNT

• Тимчасово відключіть брандмауер комп'ютера (для довідки дивіться інструкції щодо програмного забезпечення з питань безпеки. Інсталюйте маршрутизатор знову.
• Якщо у Вас є ще один комп'ютер, тоді скористайтесь ним для повторного налаштування маршрутизатора.

Повідомлення Your Internet cable is not plugged («Мережевий кабель не під'єднано»)

Якщо під час налаштування маршрутизатора ви отримаєте повідомлення «Інтернет кабель не приєднано», дотримуйтесь наступних кроків щодо усунення несправностей.

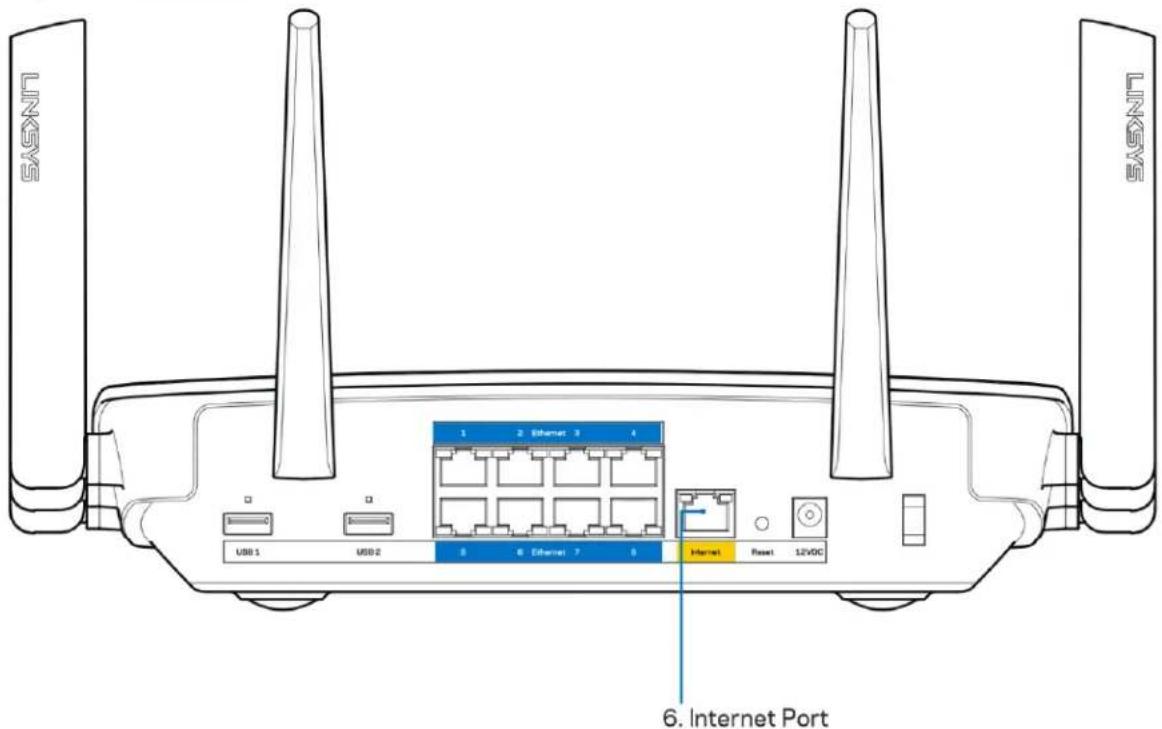

- Переконайтесь, що кабель мережі Ethernet чи Інтернет (або кабель, що постачається з маршрутизатором) надійно приєднано до жовтого Інтернет-порту з тильної сторони маршрутизатора та до відповідного порту на Вашому модемі. Цей порт на модемі зазвичай марковано як Ethernet.

SASNT SASNT USB 1 USB 2 1 2 Ethernet 3 4 8 6 Ethernet 7 8 Internet Reset 12VDC 6. Internet Port

Переконайтеся, що модем підключений до живлення і включений. Якщо він має вимикач живлення, переконайтеся, що його встановлено в положення ON або I (на противагу О).

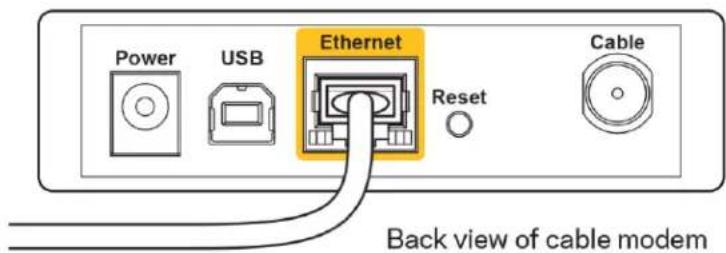

- Якщо у Вас кабельний Интернет, переконайтеся, що до кабельного порту модема CABLE (КАБЕЛЬ) підключений коаксіальний кабель, наданий провайдером.

- Якщо у Вас DSL-Интернет, переконайтеся, що телефонна лінія DSL підключена до порту модема DSL.

• Якщо Ваш комп'ютер був раніше підключений до модему за допомогою кабелю USB, від'єднайте кабель USB.
  • Інсталюйте маршрутизатор знову.

Повідомлення Cannot access your router («Немає доступу до маршрутизатора»)

Щоб отримати доступ до маршрутизатора, Ви повинні бути підключені до Вашої мережі. Якщо у Вас вже є бездротовий доступ до Інтернету, тоді проблема може бути в тому, що Ви випадково підключилися до іншої бездротової мережі.

Для вирішення цієї проблеми на комп'ютерах під управлінням ОС «Windows» зробіть наступне

1. На робочому столі OC Windows натисніть на значок безпровідної мережі в області піктограм на панелі завдань. З'явиться перелік доступних мереж.
2. Натисніть назву своєї мережі. Натисніть «Підключитися». У наведеному нижче прикладі комп'ютер було з'єднано з іншою безпровідною мережею, котра називається «wraith_5GHz». У цьому прикладі ім'я безпровідної мережі маршрутизатора Linksys EA9200, Damaged_Beez2.4, показано обраним.

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. Якщо з'явиться прохання ввести мережевий ключ безпеки, введите свій пароль (Ключ безпеки) у відповідне поле мережевого ключа безпеки. Натисніть ОК.
2. Ваш комп'ютер з'єднається з мережею, при цьому Ви повинні мати легкий доступ до маршрутизатора.

*Залежно від версії Windows, можуть бути певні відмінності у формулюванні або піктограмах у цих етапах.

Для вирішення проблеми на комп'ютерах «Мас», зробіть наступне:

1. У рядку меню зверху екрану натисніть на піктограму «Wi-Fi». З'явиться перелік безпровідних мереж. Функція «Linksys Smart Wi-Fi» автоматично дала назву Вашій мережі.
2. У наведеному нижче прикладі комп'ютер було з'єднано з іншою безпровідною мережею, котра називається «wraith_5GHz». У цьому прикладі ім'я безпровідної мережі маршрутизатора Linksys EA9200, Damaged_Beez2.4, показано обраним.

100% 2:32 Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. Натисніть назву бездротової мережі Вашого маршрутизатора Linksys EA9500 («Damaged_Beez2.4» в цьому прикладі).

2. Введите пароль своєї безпровідної мережі (Ключ захисту) в поле Пароль. Натисніть ОК.

Після налаштування

Интернет недоступний

Якщо виникли проблеми зв'язку маршрутизатора з Інтернет, проблема може відображатися повідомленням "Cannot find [Internet address]" (Неможливо знайти (Интернет-адреса)) у браузері. Якщо відомо, що адреса в Інтернеті правильна, і якщо ви спробували кілька раз дійсні адреси в Інтернеті з таким самим результатом, повідомлення може означати, що існує проблема у інтернет-провайдера або зв'язку модема з маршрутизатором.

Спробуйте наступне.

• Переконайтеся, що мережевий та силовий кабелі надійно підключені.
• Переконайтеся, що на гніздо живлення, до якого підключений маршрутизатор, подається живлення.
• Перезапустіть маршрутизатор.
• Зверніться до інтернет-провайдера і спитайте про збої на ділянці.

Найбільш поширений спосіб виправлення неполадок маршрутизатора - вимкнути, а потім знову увімкнути його. Маршрутизатор може перезавантажити свої клієнтські настройки, а інші пристрої (такі як модем) зможуть знову виявити маршрутизатор та встановити з ним зв'язок. Цей процес називається перезавантаження.

Для перезавантаження маршрутизатора за допомогою силового кабелю виконайте наступне.

1. Від'єднайте силовий кабель від маршрутизатора і модема.
2. Зачекайте 10 секунд і знову підключіть силовий кабель до модема. Переконайтеся у наявності живлення.
3. Зачекайте, поки онлайн індикатори модема припинять блимання (приблизно дві хвилини). Повторно підключіть силовий кабель до маршрутизатора.
4. Зачекайте, поки увімкнеться логотип Linksys з підсвіткою. Зачекайте дві хвилини перед спробою підключення до Інтернет з комп'ютера.

Для перезавантаження маршрутизатора за допомогою Linksys Smart Wi-Fi виконайте наступне.

1. Увійдіть у систему Linksys Smart Wi-Fi. (Див. "Підключення до Linksys Smart Wi-Fi" на сторінці 9.)
2. В пункти Router Settings (Настройки маршрутизатора) натисніть Troubleshooting(вигравлення неполадок).
3. Натисніть на вкладку Diagnostics (Діагностика).
4. У пунктиReboot (перезавантаження) натисніть Reboot (Перезавантаження).

Important

Rebooting the router

1. Натисніть Yes (Так). Виконається перезавантаження маршрутизатора. Поки маршрутизатор виконує перезавантаження, всі підключені пристрої втратять підключення до Інтернет і автоматично підключаться повторно, коли маршрутизатор буде знову готовий.

Linksys Smart Wi-Fi не відкривається у браузері

Найновіші версії Google Chrome™, Firefox®, Safari (дляMac та iPad), Microsoft Edge, а також Internet Explorer® версія 8 і новіші працюють з Linksys Smart Wi-Fi.

Технічні характеристики

Linksys EA9500

Назва моделі	MAX-STREAMTM AC5400 MU-MIMOГІГАБІТНИЙ МАРШРУТИЗАТОР
Номер моделі	EA9500
Швидкість станційного порту	10/100/1000 Мбіт/с (гігабітний порт Ethernet)
Частота радіохвиль	2,4 та 5 ГГц (x2)
Кількість антен	8 зовнішні регульовані антени
Порти	USB 2.0, USB 3.0, Ethernet (1-8), Інтернет,живлення
Кнопки	Wi-Fi, Захищене налаштування Wi-Fi,Живлення, скидання
Світлодіоди	Верхня панель: індикатор стану, індикатори MU-MIMO, логотип Linksys з підсвіткоюБічна панель: Wi-Fi, захищене налаштуваннямережі Wi-FiЗадня панель: USB 1, USB 2, Ethernet (1-8),Інтернет
UPnP	Підтримується
Засоби безпеки	WEP, WPA2, RADIUS
Захисні біти ключа	Шифрування з довжиною ключа до 128 біт
Підтримка систем зберігання файлів	FAT, NTFS, і HFS+
Підтримка браузера	Найновіші версії Google ChromeTM, Firefox®,Safari® (для Mac® та iPad®), Microsoft Edge, а також Internet Explorer® версія 8 і новіші працюють з Linksys Smart Wi-Fi.

Екологічний

Розміри	264,52 мм x 318,15 мм x 66,66 мм
Вага пристрою	1727,7 г
Живлення	12 В, 5 А
Сертифікати відповідності	FCC, IC, CE, Wi-Fi (IEEE a/b/g/n/ac), Windows 7, Windows 8
Робоча температура	від 0 до 40°C (від 32 до 104°F)
Температура зберігання	від -20 до 60°C (від -4 до 140°F)
Допустима вологість при експлуатації	10-80% відносної вологості, без конденсації
Допустима вологість при зберіганні	від 5 до 90% без конденсації

Примітки

Для отримання інформації щодо нормативного регулювання, гарантії та інформації з безпеки див. компакт-диск, що постачається разом з маршрутизатором, або зайдіть на Linksys.com/support/EA9500.

Технічні характеристики може бути змінено без сповіщення.

Максимальна продуктивність, розрахована відповідно до стандартів IEEE 802.11. Фактична продуктивність може відрізнятися через низьку пропускну здатність мережі, швидкість передавання даних, діапазон і покриття. Продуктивність залежить від багатьох чинників, умов і змінних, включно з відстанню від точки доступу, обсягом мережного трафіку, матеріалів і конструкції будівлі, наявної операційної системи, сполучення безпроводових пристроїв, перешкод та інших несприятливих умов.

«BELKIN», «LINKSYS» та багато інших назв і логотипів продукції є торговими марками групи компанії «Belkin». Вищезгадані торгові марки третіх сторін є власністю їхніх відповідних власників. Ліцензії та повідомлення щодо стороннього програмного забезпечення, котре застосовується в даному виробі, можна переглянути тут: http://support.linksys.com/en-us/license. Перейдіть, будь-ласка, за адресою http://support.linksys.com/en-us/gplcodecenter щодо програмного коду універсальної суспільної ліцензії.

© 2016 Belkin International, Inc. та/або її партнерські компанії. Усі права захищено.
