用户手册 AC5400 LINKSYS

如何使用Linksys Smart Wi-Fi 9

如何连接到Linksys Smart Wi-Fi 9

网络地图 10

来宾访问 10

家长控制功能 11

媒体优先次序 11

速度测试 12

外部储存 12

连接 13

故障排除 13

无线 14

安全 14

故障排除 15

您的路由器设置失败 15

您的网线未插入（消息） 15

无法访问您的路由器（消息）....17

安装完成后 18

Internet似乎不可用....18

无法在您的网页浏览器中打开Linksys Smart Wi-Fi 19

规格 20

Linksys EA9500 20

环境要求 20

产品概览

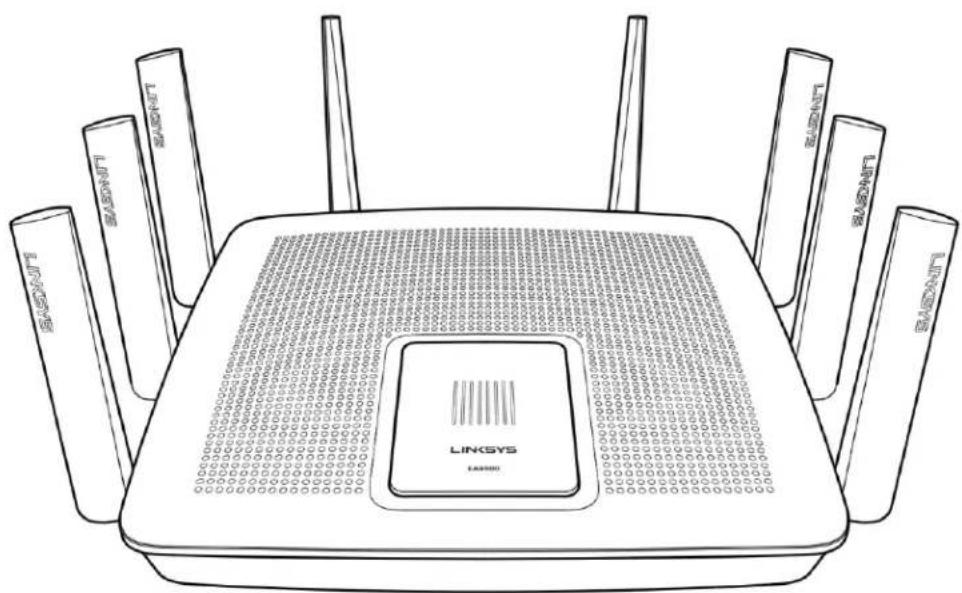

EA9500

顶视图

状态指示灯——白色（1）——在路由器启动期间，保持常亮。在路由器运行期间，若出现互联网连接错误，则指示灯将闪烁。若关闭Wi-Fi，则指示灯也关闭。

多用户MTMO指示灯* ——蓝色（2）——一对LED指示灯（在状态指示灯下方和上方）在路由器启动期间依次闪烁（从左到右）。在固件更新期间依次亮起和保持开启。在路由器运行期间，出现一对常亮LED指示灯则表明多用户MIMO设备已连接。

*多用户MIMO功能可能需要一个可从linksys.com/support/ea9500在线获得的软件/固件更新。

Linksys徽标亮起——表明路由器处于开启并运行状态。

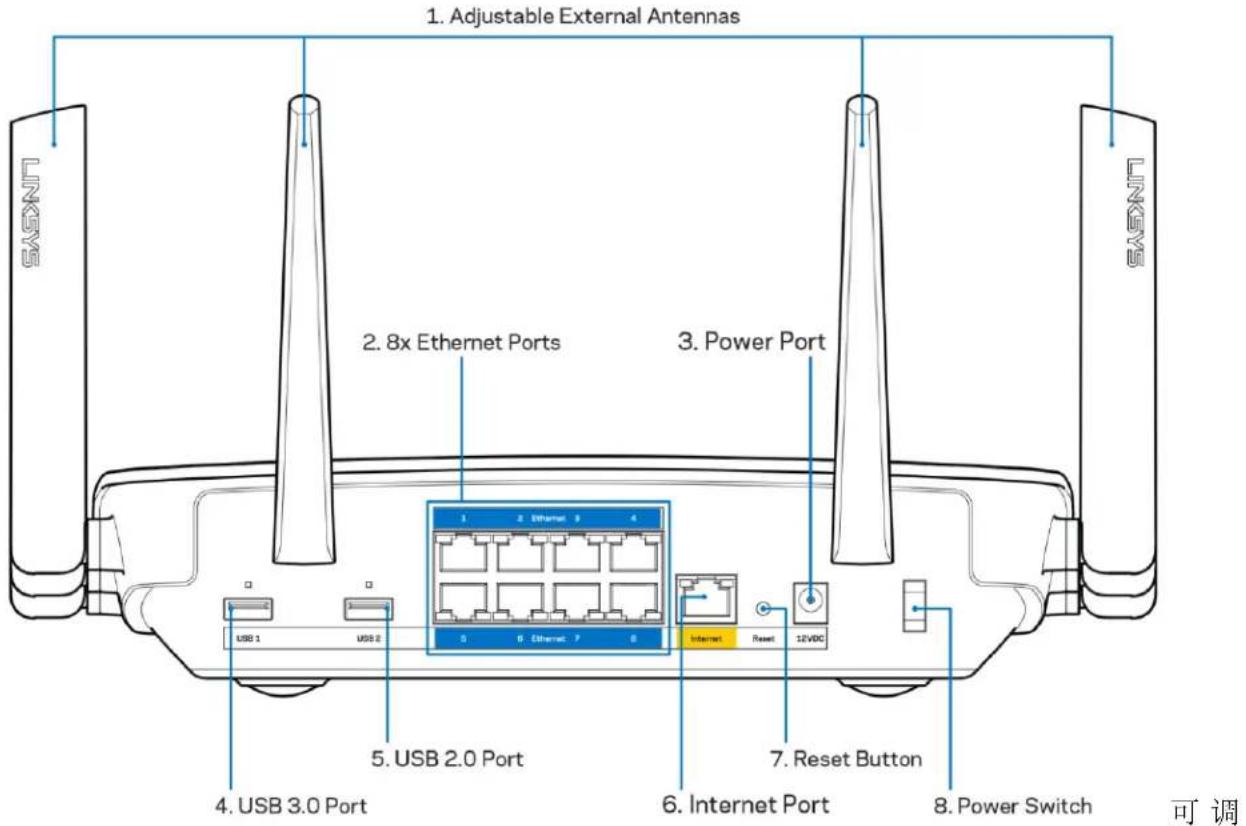

后视图

1. Adjustable External Antennas 2. 8x Ethernet Ports 3. Power Port USB 1 USB 2 5. USB 2.0 Port 6. Internet Port 7. Reset Button 8. Power Switch 4. USB 3.0 Port 可调

天线（1）——为获得最佳性能，天线应成90度角垂直放置。

以太网端口（2）——使用以太网网线连接这些蓝色千兆（10/100/1000）端口和您网络上的有线设备。

注意——为了获得最佳性能，请在以太网端口上使用CAT5e或更高额定的网线。

电源端口（3）——用于连接随附的交流电电源适配器。

USB 3.0 端口（4）——在您的网络或互联网上连接并分享 U 盘中的内容。

USB 2.0 端口（5）——在您的网络或互联网上连接并分享 U 盘中的内容。

互联网端口（6）——将以太网网线连接至该黄色千兆（10/100/1000）端口，以及宽带互联网网线/DSL或光纤调制调解器。

注意——为了获得最佳性能，请在互联网端口上使用CAT5e或更高额定的网线。

重置按钮（7）——长按直到常亮的Linksys徽标关闭，且蓝色的多用户MIMO指示灯开始闪烁，以将路由器重置为出厂设置。此外，您也可通过互联网或移动应用上的Linksys Smart Wi-Fi进行恢复出厂设置操作。

电源开关（8）——按下电源开关（开启），打开路由器。

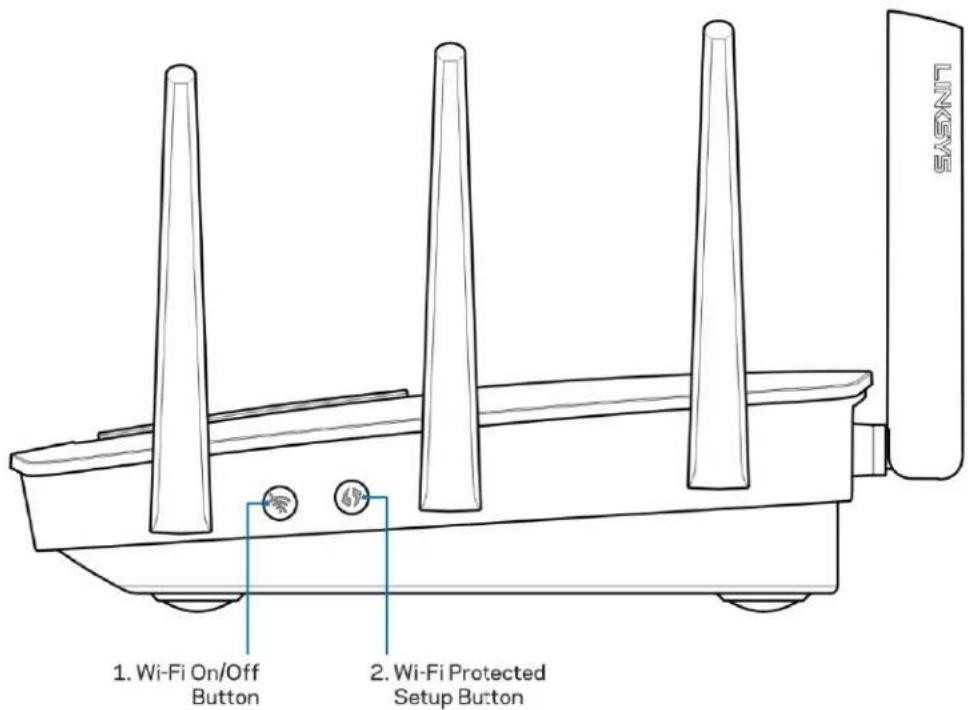

侧视图

Wi-Fi按钮（1）——按下并关闭无线网络（LED指示灯亮起）。再次按下此按钮，可启用无线网络（LED指示灯灭掉）。

Wi-Fi安全设置™按钮（2）——按住此按钮，可在具备Wi-Fi安全设置功能的网络设备上进行无线安全设置。

安装：基本信息

如何查找更多帮助

除本用户指南之外，您还可通过以下网址获得帮助：

• Linksys.com/support/FA9500（文件、下载、FAQs、技术支持、在线客服、论坛）

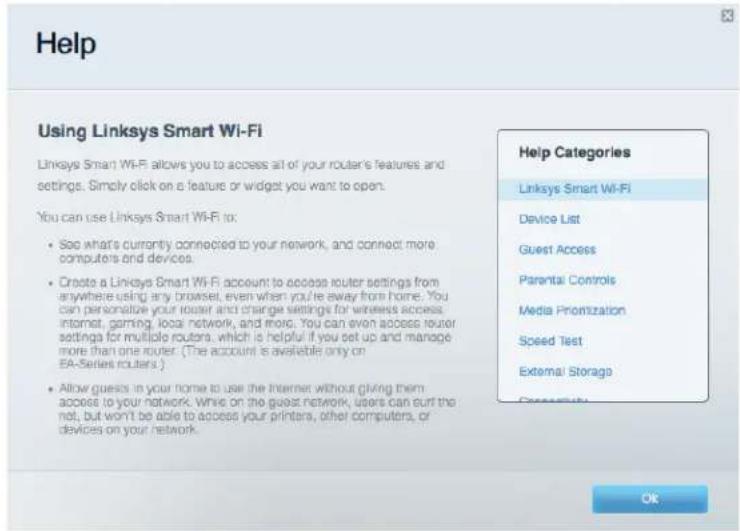

• Linksys Smart Wi-Fi（连接到Linksys Smart Wi-Fi，然后点击屏幕顶部的“帮助”）

注意——本产品所使用的第三方软件之许可和通知可从以下链接查看：http://support.linksys.com/en-us/license。请联系http://support.linksys.com/en-us/gplcodecenter，以获取问题或GPL源代码请求。

如何安装您的路由器

1. 如需更换现有的路由器，请首先断开路由器。
2. 连接天线，并连接好您路由器的电源。按下电源开关至（开启）。
3. 将您的调制解调器的Internet网线连接到路由器的黄色Internet端口。等待直到Linksys徽标亮起。
4. 连接到您的路由器随附的《快速入门指南》中所示的网络名称。（您可以稍后更改网络名称和密码。）选择此选项可在日后自动连接该网络。如果您需要获得连接网络方面的帮助，请参考随附CD上的设备文件。

注意——在路由器设置完成之前，您将无法访问Internet。

1. 打开一个网页浏览器，启动Linksys Smart Wi-Fi路由器设置说明。如果您无法看到说明，则在地址栏输入http://LinksysSmartWiFi.com。

在设置操作最后，按照屏幕上的说明设置您的Linksys Smart Wi-Fi账户。使用Linksys Smart Wi-Fi，从任意拥有Internet连接的计算机配置您的路由器。

管理您的路由器设置：

• 更改路由器的名称和密码
• 设置来宾访问权限
• 配置家长控制功能
• 将设备连接至您的网络
• 测试您的Internet连接速度

注意——作为Linksys Smart Wi-Fi账户设置的一部分，您将收到一个验证电子邮件。在您的家庭网络中，点击电子邮件中的链接，将您的路山器连接到Linksys Smart Wi-Fi账户。

提示——打印下一页面，然后在下表记录您的路由器和账户设置，以作为参考。将您的记录储存至安全的地方。

2.4GHz网络名称
网络密码
5 GHz网络名称
网络密码
5 GHz网络名称
网络密码
路由器密码
2.4 GHz来宾网络名称
5 GHz来宾网络名称
来宾网络密码(两个来宾网络共享一个密码。)
Linksys Smart Wi-Fi用户名
Linksys Smart Wi-Fi密码

如何使用Linksys Smart Wi-Fi

通过使用Linksys Smart Wi-Fi，您可随时随地配置您的路由器，此外，您也可以直接通过您的家庭网络配置您的路由器。您的移动设备可能也可使用Linksys Smart Wi-Fi应用。请查看您设备的应用商店，以了解更多信息。

如何连接到Linksys Smart Wi-Fi

如需连接到Linksys Smart Wi-Fi:

1. 打开您计算机的网页浏览器。
2. 进入http://LinksysSmartWiFi.com，并登录您的账户。

Linksys Smart Wi-Fi Sign In

如果您忘记了密码，请点击“忘记密码？”，然后按照屏幕指示找回密码。

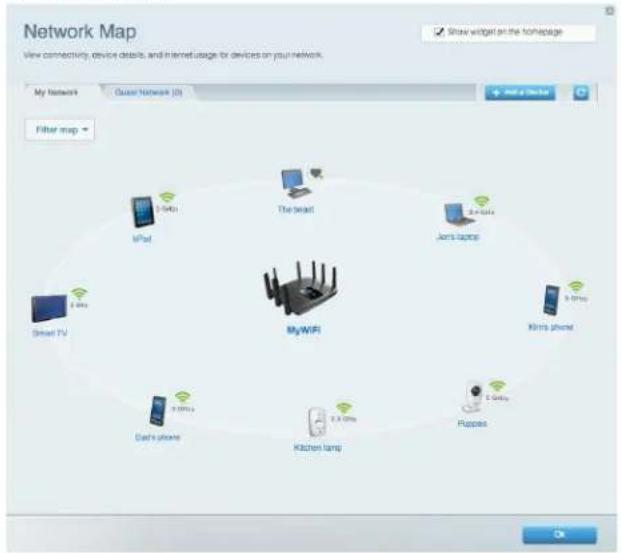

网络地图

允许您显示并管理所有连接到路由器的网络设备。您可查看您的网络和您的来宾网络上的各种设备，或显示每个设备的信息。

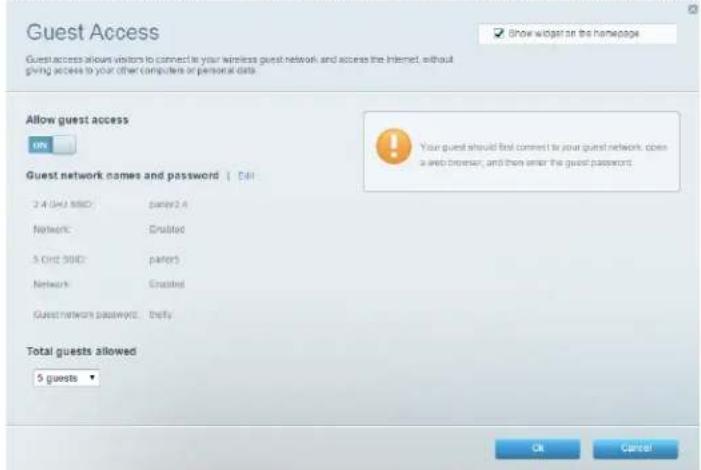

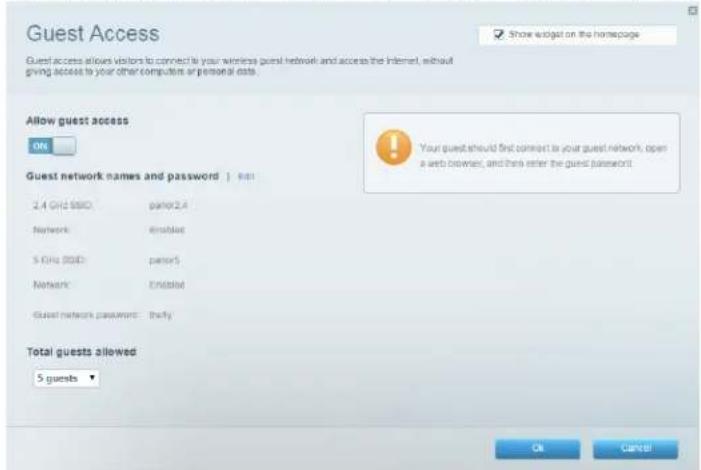

允许您配置和监管一个来宾网络；来宾可访问该网络但无权访问您的全部网络资源。

允许您阻止各种网站并设置Internet访问时间。

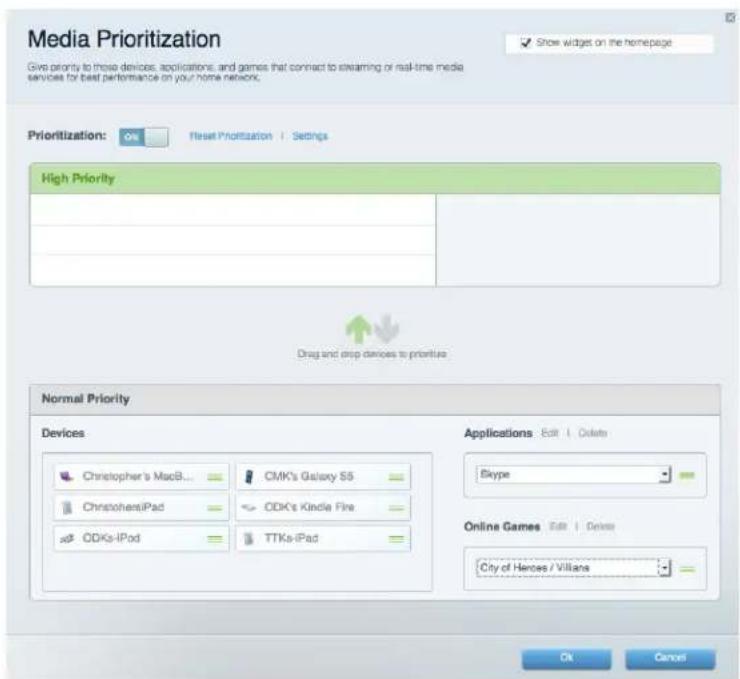

允许您设置哪些设备和应用可在您的网络通讯中享有最高优先级。

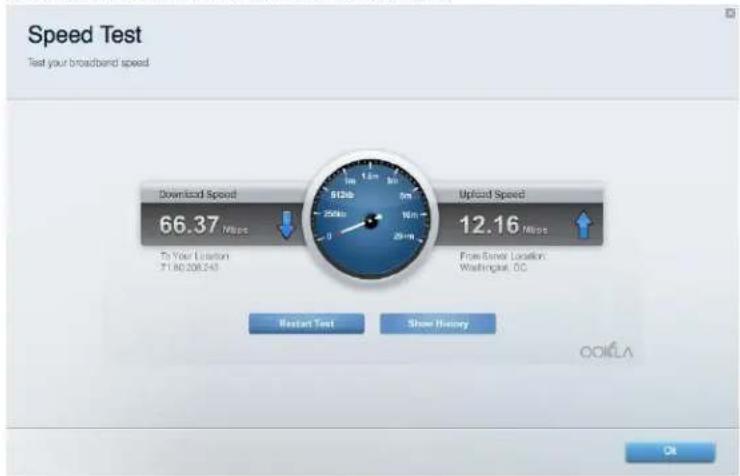

允许您测试您网络的Internet连接速度。

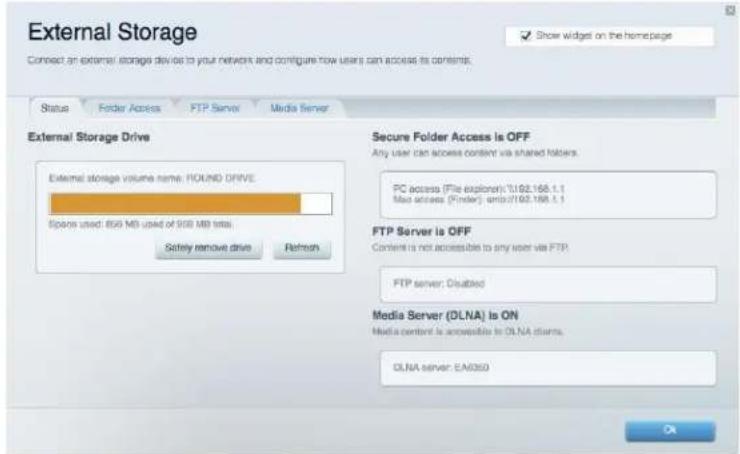

允许您访问附加的U盘（不含）并设置文件共享、媒体服务器和FTP访问。

允许您对您的路由器进行问题诊断并检查网络状态。

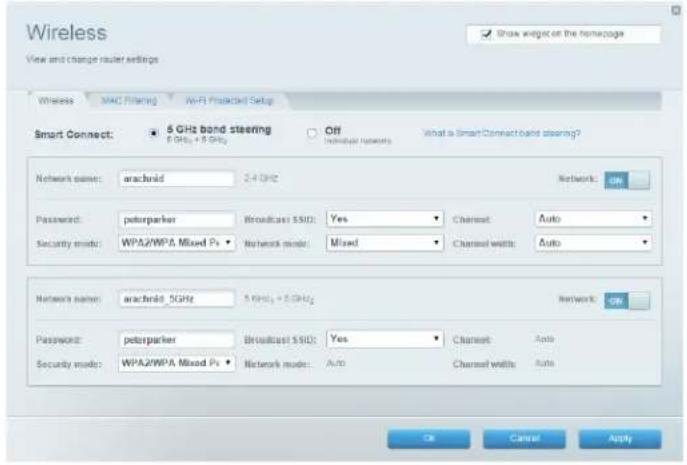

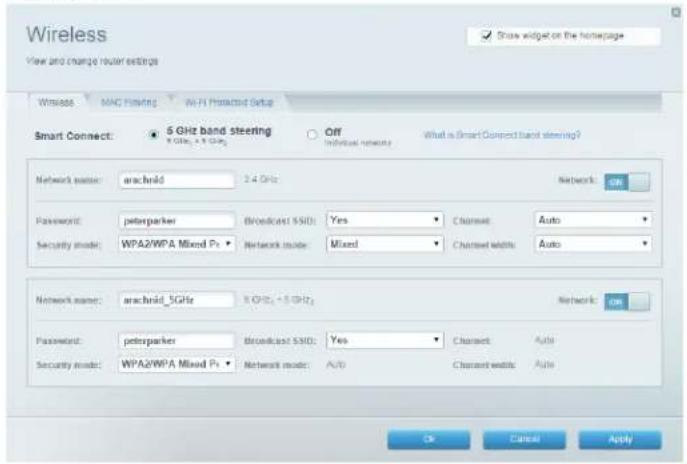

允许您配置路由器的无线网络。您可以更改网络名称、安全模式、密码、MAC过滤，并通过Wi-Fi安全设置 ^™ 连接各种设备。

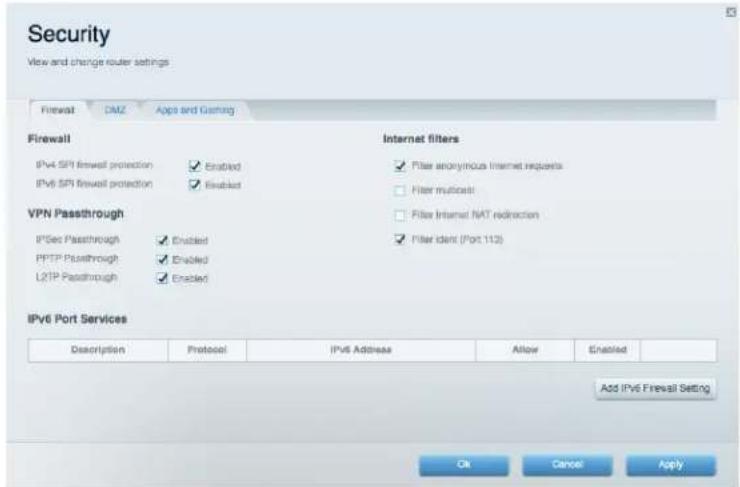

允许您配置路由器的无线安全。您可以进行防火墙设置、VPN设置，并且对各种应用软件和游戏进行自定义设置。

您可以访问Linksys.com/support/EA9500，以通过我们备受赞誉的客户支持服务获得更多帮助。

您的路由器设置失败

如果Linksys Smart Wi-Fi无法完成设置，您可尝试以下操作：

- 使用回纹针或大头针按住您路由器上的重置按钮，直到亮起的Linksys徽标熄灭，且蓝色的多用户IMO指示灯开始闪烁（大约10秒钟）。重新安装路由器。

SASNT USB 1 USB 2 1 2 Ethernet 3 4 3 6 Ethernet 7 8 Ethernet Reset Reset 12VDC 7. Reset Button SASNT

- 临时禁用您计算机的防火墙（请参考安全软件指南，以获得更多帮助）。重新安装路由器。

- 如果您拥有第二台计算机，则使用该计算机再次安装路由器。

您的网线未插入（消息）

如果您在尝试设置您的路由器时收到“您的网线未插入”的消息，请按照以下故障排除步骤进行操作。

- 请确保以太网或Internet网线（或一条类似路山器所随附的线缆）牢固地连接到路山器背后的黄色Internet端口以及调制解调器的适当端口上。调制解调器的端口通常标记为以太网端口。

LINKS SAXNIT LINKS USB 1 USB 2 3 2 Ethernet 3 4 5 6 Ethernet 7 8 Internet Reset 12VOC 6. Internet Port

请确保您的调制解调器接上电源并处于开启状态。如果有电源开关，请确保该开关在“开启”或“（相反位置为0）”位置。

- 如果您的Internet服务是电缆接入，请确认您的Internet服务提供商（ISP）所提供的同轴电缆连接到电缆调制解调器的电缆端口上。

- 如果您的Internet服务是DSL接入，请确保DSL电话线连接到调制解调器的DSL端口上。

• 如果您的计算机之前曾使用USB线缆连接到您的调制解调器，请断开该USB线缆。
• 重新安装路由器。

无法访问您的路由器（消息）

如需访问您的路由器，您必须连接到您自己的网络。如果您使用无线Internet连接，问题的原因可能是您意外连接到其他无线网络。

在Windows计算机上解决问题，请遵循以下步骤：

1. 请在您的Windows桌面上点击系统托盘中的无线图标。出现一个可用网络列表。

2. 点击您自己的网络名称。点击“连接”。在下文所示的示例中，该计算机已连接到另一个名为“wraith_5GHz”的无线网络。在此示例中，我们选择了名为“Damaged_Becz2.4”的Linksys EA9500无线网络。

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. 如果您收到输入网络安全密钥的提示，请将您的密码（安全密钥）输入到网络安全密钥对话框中。然后单击“OK（确定）”。

2. 您的计算机将连接到网络，现在您可以访问路由器。

*根据您的计算机版本，在这些步骤中的用词或图标可能会存在差异。

如需在Mac计算机上解决问题，请遵循以下步骤：

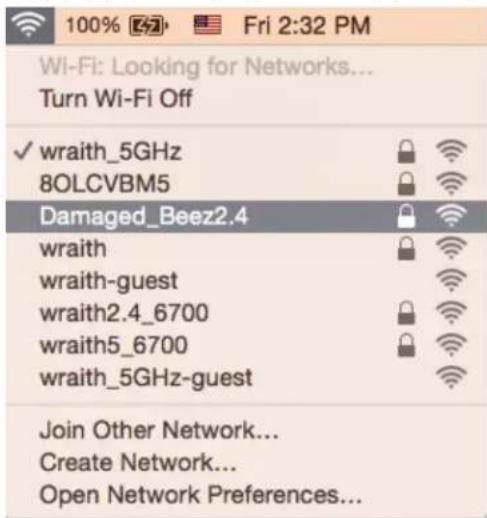

1. 在屏幕上方的菜单栏中点击Wi-Fi图标。出现一个无线网络列表。Linksys Smart Wi-Fi已自动为您的网络分配一个名字。
2. 在下文所示的示例中，该计算机已连接到另一个名为“wraith_5Gllz”的无线网络。在此示例中，我们选择了名为“Damaged_Beez2.4”的Linksys EA9500无线网络。

100% Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. 点击您的Linksys EA9500的无线网络名称（在此示例中为“Damaged Beez2.4”）。
2. 在“密码”栏中输入您的无线网络密码（安全密钥）。然后单击“OK（确定）”。

安装完成后

Internet似乎不可用

如果您的路由器无法连接到Internet，则您的网页浏览器将会出现提示信息“无法找到[Internet地址]”。如果您确定该Internet地址正确，并且，如果您已经多次尝试了有效的Internet地址但结果相同的话，则该信息将意味着您的路由器无法连接到您的ISP或调制调解器。

请尝试以下步骤：

• 确保网络和电源线均安全连接。
• 确保您路山器的电源插座正确连接。
• 重启您的路由器。
• 联系您所在区域的TSP，并咨询有关服务中断情况。

检修您路由器的最常用方法是关闭电源，然后重启。然后您的路由器可以重载其自定义设置，而其他设备（例如调制调解器）将可以重新发现路由器并且与其连接。此过程称为“重启”。

通过电源线重启您的路由器，请遵循以下步骤：

1. 断开路由器和调制调解器的电源线。

2. 等待10秒钟，然后重新连接调制调解器的电源线。确保通电正常。

3. 等待直到调制调解器的在线指示灯停止闪烁（大概2分钟）。重新连接路山器的电源线。

4. 等待直到Linksys徽标亮起。在尝试连接到计算机Internet之前，请等待2分钟。

如需通过Linksys Smart Wi-Fi重启您的路由器，请遵循以下步骤：

1. 登录Linksys Smart Wi-Fi。（请参考页面上“如何连接到Linksys Smart Wi-Fi9的说明。）

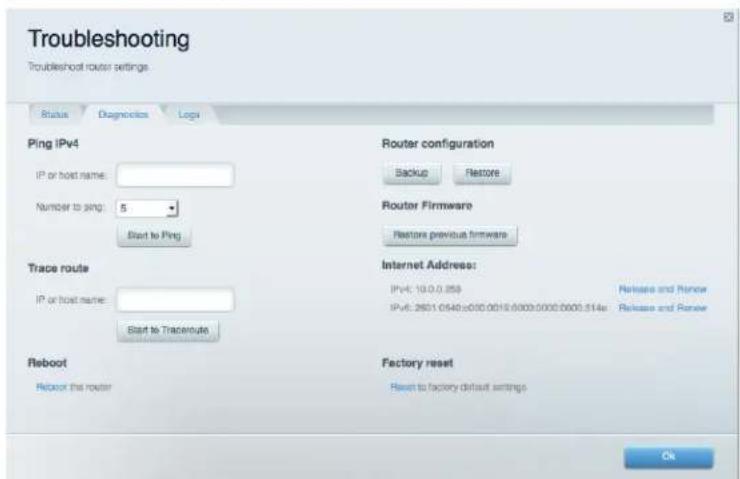

2. 在“路由器设置”菜单中点击“故障排除”。
3. 点击 “Diagnostics（诊断）” 选项卡。
4. 在“重启”菜单中点击“重启”。

1. 点击 “Yes（是）”。此时路由器将重启。在路由器重启的过程中，所有已连接的设备将失去其Internet连接，但在路由器重新就绪后将自动重新连接。

无法在您的网页浏览器中打开Linksys Smart Wi-Fi

Google Chrome ^™ , Firefox ^® , Safari ^® （适用于Mac ^® 和iPad ^® ）、Microsoft Edge最新版本、以及Internet Explorer ^® 版本8和更高版本，兼容Linksys Smart Wi-Fi。

规格

Linksys EA9500

型号名称	MAX-STREAMTM AC5400 MU-MIMO千兆路由器
产品型号	EA9500
交换机端口速度	10/100/1000Mbps(千兆以太网)
无线电频率	2.4 GHz和5 GHz(x2)
天线数量	8条外部可调天线
端口	USB 2.0端口、USB 3.0端口、以太网端口(1-8)、互联网端口、电源端口
按钮	Wi-Fi按钮、Wi-Fi安全设置按钮、电源按钮、重置按钮
LED指示灯	顶板:状态指示灯、多用户MIMO指示灯、Linksys徽标指示灯侧面面板:Wi-Fi指示灯、Wi-Fi安全设置指示灯后面板:USB 1指示灯、USB 2指示灯、以太网(1-8)指示灯、互联网指示灯
UPnP	支持
安全特性	WEP、WPA2、RADIUS
安全密钥值	高达128位加密
存储文件系统支持	FAT、NTFS和HFS+
浏览器支持	Google ChromeTM, Firefox®, Safari®(适用于Mac®和iPad®)、Microsoft Edge最新版本、以及Internet Explorer®版本8和更高版本,兼容Linksys Smart Wi-Fi。

环境要求

尺寸	264.52 mm x 318.15 mm x 66.66 mm
单位重量	1727.7 g
电源	12V, 5A
认证	FCC、1C、CE、Wi-Fi (IEEE a/b/g/n/ac)、Windows 7、Windows 8
工作温度	32至104°F (0至40°C)
存储温度	-4至140°F (-20至60°C)
工作湿度	10%至80%相对湿度、无冷凝
存储湿度	5%至90%无冷凝

注意：

如需了解控制标准、保修、安全相关信息，请查看您路由器随附CD的内容或访问 Linksys.com/support/EA9500。

如规格发生变化，恕不另行通知。

最佳性能基于IEEE标准802.11规范。实际性能可能有所变化，包括无线网络功能降低，数据吞吐率减小，距离和覆盖范围缩小。性能取决于很多因素、条件和变量，包括与接入点的距离、网络通信量、建筑物材料和施工、使用的操作系统、混合使用无线产品、干扰和其他不利条件。

BELKTN、LINKSYS以及众多产品名称和徽标均为贝尔金公司集团的商标。所述的第三方商标均为其各自所有者之财产。本产品所使用的第三方软件之许可和通知可从以下链接查看：http://support.linksys.com/en-us/license。请联系http://support.linksys.com/en-us/gplcodecenter，以获取问题或GPL源代码请求。

©2016 贝尔金国际有限公司及/或其附属公司。版权所有。

LINKSYS

如何使用 Linksys Smart Wi-Fi 9

如何連線到 Linksys Smart Wi-Fi....9

網路地圖....10

來賓存取權限....10

家長監護....11

媒體優先順序....11

速度測試....12

外部儲存....12

連線 13

故障排除....13

無線 14

安全性....14

故障排除 15

您的路由器設定失敗....15

未插入網路纜線訊息 15

無法存取您的路由器訊息....17

設定後....18

網際網路似乎無法使用....18

Linksys Smart Wi-Fi 未在您的網路瀏覽器開啟....19

規格....20

狀態指示燈 - 白色 (1) — 在路由器啟動時維持亮起。在路由器作業時，若網際網路連線出現錯誤則閃爍。若 Wi-Fi 關閉時則隨之熄滅。

MU-MIMO 指示燈* - 藍色 (2) — 一對 LED 燈號（狀態指示燈的上方與下方），在路由器啟動時依順序閃爍（由左至右）。在韌體更新時，依順序亮起，隨後維持亮起。在路由器操作時，一對亮起的 LED 燈號表示 MU-MIMO 裝置已連線。

* MU-MIMO 功能可能需要軟體/韌體更新，可於網站上取得：linksys.com/support/ea9500。

亮起的 Linksys 標誌 — 表示路由器已開啟且運作中。

後視圖

1. Adjustable External Antennas 2. 8x Ethernet Ports 3. Power Port 4. USB 3.0 Port 5. USB 2.0 Port 6. Internet Port 7. Reset Button 8. Power Switch 可調

整天線(1)—為取得最佳效能，請垂直以90度角位置放置天線。

乙太網路連接埠 (2) 一將乙太網路纜線一端連接至此藍色 Gigabit (10/100/1000) 連接埠，並連接至您網路上的連線裝置。

注意一為了獲得最佳性能，請在乙太網連接埠上使用 CAT5E 或更高額定的纜線。

電源埠(3)—用於連接隨附的交流電電源適配器。

USB 3.0 連接埠 (4) — 連接 USB 磁碟機，並在您的網路或網際網路上分享。

USB 2.0 連接埠 (5) — 連接 USB 磁碟機，並在您的網路或網際網路上分享。

網際網路連接埠 (6) — 將乙太網路纜線一端連接至此黃色 Gigabit (10/100/1000) 連接埠，另一端連接至寬頻網際網路纜線/DSL 或光纖數據機。

注意 — 為了獲得最佳性能，請在網際網路連接埠上使用 CAT5E 或更高額定的纜線。

重新開機按鈕(7)一按住不放直到亮起的 Linksys 標誌熄滅，且藍色 MU-MIMO 指示燈開始閃爍，以將路由器重設回出廠設定。您也可以使用網際網路上的 Linksys Smart Wi-Fi 或行動應用程式來還原為出廠設定。

電源開關(8)—按下電源開關|（開啟），打開路由器。

側視圖

Wi-Fi 按鈕 (1) — 按下以關閉無線網路（LED 燈亮起）。再次按下此按鈕，可開啟無線網路（LED 燈滅掉）。Wi-Fi Protected Setup™ 按鈕 (2) — 按住此按鈕，可在具備 Wi-Fi Protected Setup 功能的網路裝置上進行無線安全性設定。

安裝：基本知識

如何尋找更多說明

除了本使用者指南外，您也可在以下所述位置找到更多說明：

• Linksys.com/support/EA9500（文件、下載、FAQ、技術支援、線上聊天、論壇）
• Linksys Smart Wi-Fi 說明 (連接至 Linksys Smart Wi-Fi，然後按一下畫面頂端的「Help」(說明))

備註 — 您可以在下列位置檢視用於本產品的協力廠商軟體授權與注意事項：http://support.linksys.com/en-us/license。請造訪：http://support.linksys.com/en-us/gplcodecenter，詢問問題或請求 GPL 來源代碼。

如何安装您的路由器

1. 如需更換現有的路由器，請先中斷路由器連線。
2. 請將天線向上旋轉，並插上路由器的電源。按下電源開關至1（開）位置。
3. 將您數據機的網際網路纜線連接到路由器的黃色網際網路連接埠。稍候直到亮起的 Linksys 標誌熄滅。
4. 連接到於路由器隨附之《快速入門手冊》中所示的網路名稱。(稍後您可變更網路名稱與密碼。)選取選項以方便日後自動連接至此網路。如果您需要如何連接至網路的說明，請參閱隨附CD中的裝置文件。

注意一路由器設定完成前，您將無法存取網際網路。

1. 打開某個網頁瀏覽器，啟動 Linksys Smart Wi-Fi 路由器設定說明。如果您無法看到說明，請在網址列輸入：http://LinksysSmartWiFi.com。

在設定操作最後，按照螢幕上的說明設定您的Linksys Smart Wi-Fi帳戶。您可從任何具有網際網路連線的電腦使用Linksys Smart Wi-Fi來設定路由器。

管理您的路由器設定：

• 更改路由器的名稱和密碼
• 設定來賓存取權限
• 設定家長控制功能
• 將設備連接至您的網路
  • 測試您的網際網路連線速度

注意一在設定 Linksys Smart Wi-Fi 帳戶時，您會收到一封驗證電子郵件。請在您的家用網路中，按一下電子郵件內的連結，將您的路由器與 Linksys Smart Wi-Fi 帳戶相關聯。

秘訣 — 請列印此頁面，並在下表記下路由器與帳戶設定作為參考。請妥善收藏這份筆記。

2.4 GHz 網路名稱
網路密碼
5 GHz 網路名稱
網路密碼
5 GHz 網路名稱
網路密碼
路由器密碼
2.4 GHz1 來賓網路名稱
5GHz 來賓網路名稱
來賓網路密碼(兩個來賓網路共用同一組密碼。)
Linksys Smart Wi-Fi 使用者名稱
Linksys Smart Wi-Fi 密碼

如何使用 Linksys Smart Wi-Fi

您可在全球各地使用 Linksys Smart Wi-Fi 設定路由器，不過也可以直接從家用網路設定路由器。Linksys Smart Wi-Fi 也可在您的行動裝置上使用。請參閱您裝置的應用程式商店以瞭解詳情。

如何連線到 Linksys Smart Wi-Fi

如何連線到 Linksys Smart Wi-Fi :

1. 開啟您電腦的瀏覽器。
2. 前往 http://LinksysSmartWiFi.com 並登入您的帳戶。

Linksys Smart Wi-Fi Sign In

若您不記得密碼，請按一下 Forgot your password?(忘記密碼？)，然後依照畫面上的指示進行復原。

網路地圖

允許您顯示並管理所有連接到路由器的網路裝置。您可查看在您的網路和來賓網路上的各種裝置，或顯示每個裝置的資訊。

允許您設定和監管網路，來賓可使用該網路，但無權存取您的全部網路資源。

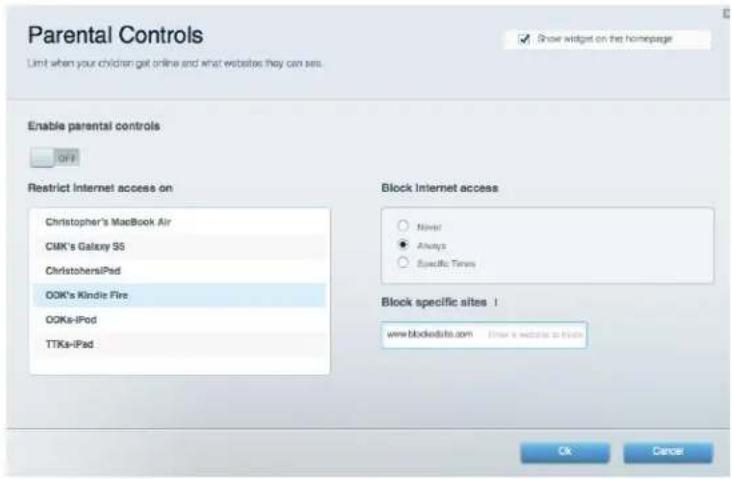

允許您封鎖網站，並設定網際網路存取時間。

允許您設定哪些裝置和應用可在網路通訊中享有最高優先順序。

允許您存取連接的 USB 磁碟機 (未隨附)，並設定檔案共用、媒體伺服器和 FTP 存取。

允許您對路由器進行問題診斷並檢查網路狀態。

允許您設定路由器的無線網路。您可變更網路名稱、安全性模式、密碼、MAC 過濾，並使用 Wi-Fi Protected Setup™ 連接裝置。

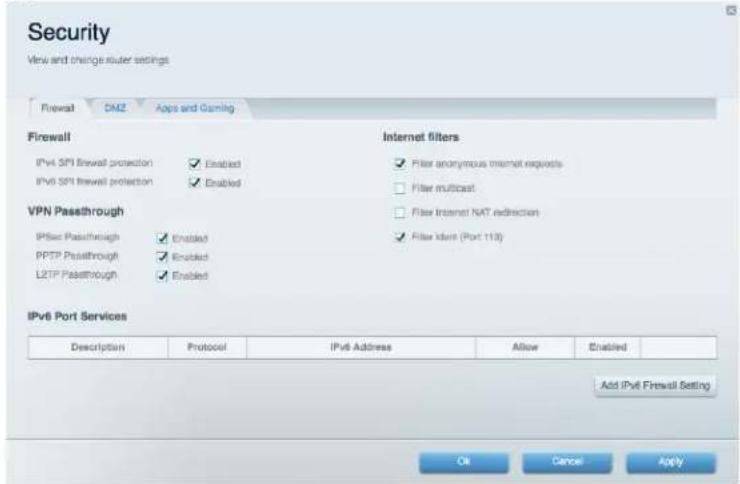

您可設定路由器的無線安全性。您可以進行防火牆設定、VPN 設定，並且對各種應用程式和遊戲進行自訂設定。

Security View and change router settings Firewall DAZ Apps and Gaming Firewall IPv4 SPI Firewall protection Enabled IPv6 SPI Firewall protection Enabled Internet filters Filter anonymous internet requests Filter multicast Filter Internet NAT reduction Filter Ident (Port 113) VPN Passthrough IPSec Passthrough Enabled PPTP Passthrough Enabled L2TP Passthrough Enabled IPv6 Port Services Description Protocol IPv6 Address Allow Enabled Add IPv Firewall Setting OK Cancel Apply

故障排除

您可至：Linksys.com/support/EA9500，透過我們獲獎的客戶支援服務取得更多說明。

您的路由器設定失敗

如果 Smart Wi-Fi 無法完成設定，您可嘗試以下操作：

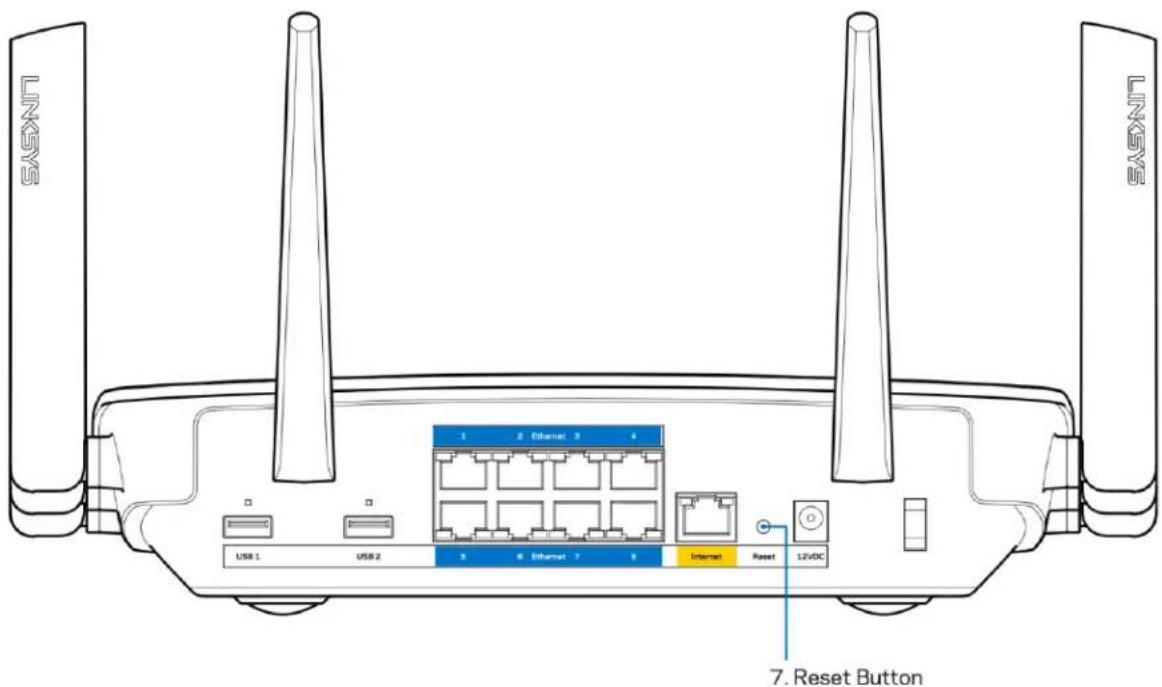

- 以迴紋針或大頭針按住您路由器上的重新開機按鈕不放，直到亮起的 Linksys 標誌熄滅，且藍色 MU-MIMO 指示燈開始閃爍（約 10 秒）。重新安裝路由器。

SASNT USB 1 USB 2 1 2. Ethernet 3 3 4 5 6. Ethernet 7 8 Internet Reset 12VDC 7. Reset Button SASNT

• 暫時停用您電腦的防火牆(請參閱安全性軟體的說明以取得指引)。重新安裝路由器。
• 若您有其他台電腦，請使用該電腦來重新安裝路由器。

未插入網路纜線訊息

如果您在嘗試設定路由器時收到「未插入網路纜線」的訊息，請按照以下故障排除步驟進行操作。

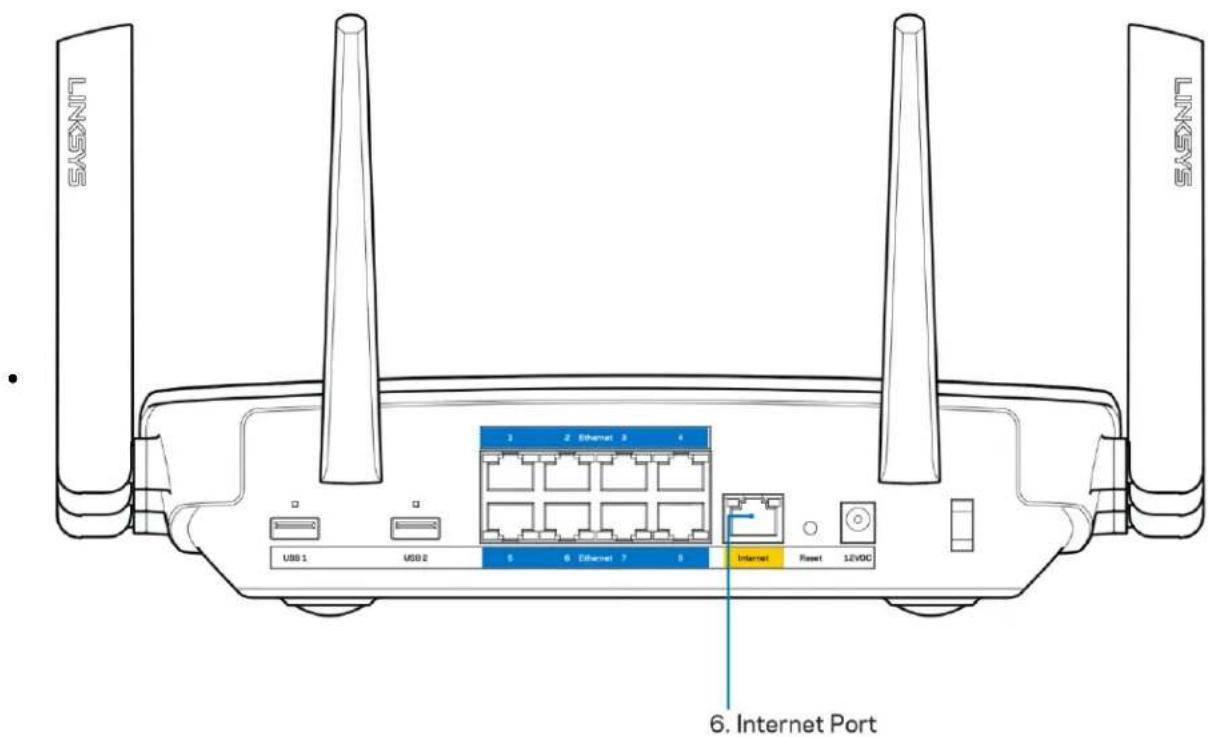

- 請確保乙太網路或網際網路纜線 (或一條類似路由器所隨附的纜線) 牢固地連接到路由器背後的黃色網際網路連接埠，以及數據機的適當連接埠上。數據機的埠通常標記為乙太網埠。

LINKS LINKS USB1 USB2 5 6 Ethernet 7 8 Internet Reset 12VOC 6. Internet Port

請確保您的數據機接上電源並處於開啟狀態。若有電源開關，請確保該開關在「開啟」或 I（而非 O）位置。

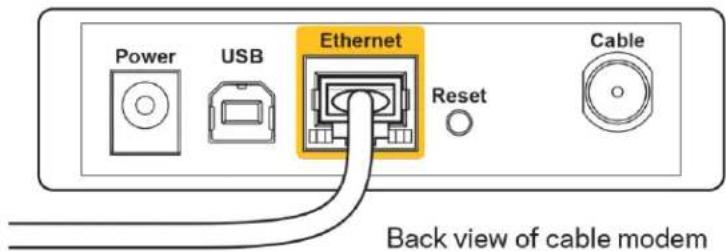

- 如果您的網際網路服務需連接纜線，請確認 ISP 提供的同軸電纜已連接到纜線數據機的「CABLE」連接埠上。

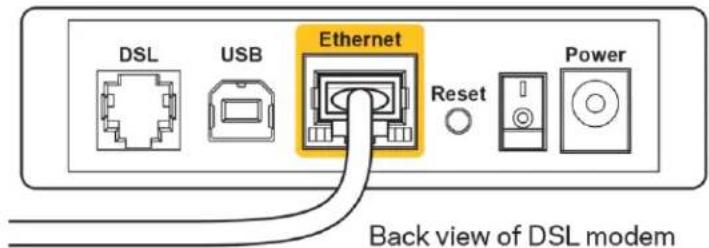

- 如果您的網際網路服務使用 DSL，請確保 DSL 電話線已連接到數據機的「DSL」連接埠上。

• 如果您的電腦之前使用 USB 纜線連接至數據機，請中斷該 USB 纜線的連線。
- 重新安裝路由器。

無法存取您的路由器訊息

如需存取您的路由器，您必須連接到您自己的網路。如果您目前使用無線網際網路連線，您可能意外連接到其他無線網路，因而發生此問題。

若要在 Windows 電腦上解決此問題，請您進行下列步驟*：

1. 請在您的Windows桌面上點擊系統託盤中的無線圖示。隨即會顯示可用的網路清單。

2. 按一下您自己的網路名稱。按一下「連線」。在下文所示的示例中，該電腦已連線到另一個名為「wraith_5GHz」的無線網路。本範例顯示我們選擇了名為「Damaged_Beez2.4」的 Linksys EA9500 路由器無線網路。

Wireless Network Connection 2 wraith_5GHz Connected wraith wraith_5GHz-guest wraith-guest wraith2.4_6700 wraith5_6700 Damaged_Beez2.4 Connect automatically Connect 8OLCVBM5 Other Network Open Network and Sharing Center

1. 如果您收到輸入網路安全金鑰的提示，請將您的密碼（安全金鑰）輸入到網路安全金鑰對話方塊中。然後按一下「OK（確定）」。

2. 您的電腦會連線至網路，現在您應可存取路由器。

*視您的 Windows 版本而定，這些步驟的文字或圖示可能會有些許不同。

若要在Mac電腦上解決此問題，請您進行下列步驟：

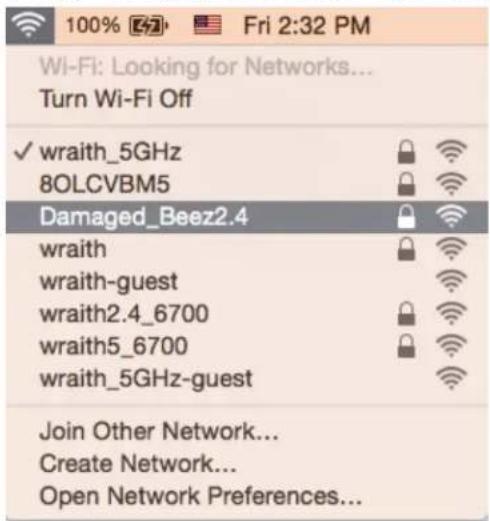

1. 在螢幕上方的功能表列中按一下 Wi-Fi 圖示。隨即會顯示無線網路清單。Linksys Smart Wi-Fi已自動為您的網路分配一個名字。
2. 在下文所示的示例中，該電腦已連線到另一個名為「wraith_5GHz」的無線網路。本範例顯示我們選擇了名為「Damaged_Becz2.4」的 Linksys EA9500 路由器無線網路。

100% 2:32 Fri 2:32 PM Wi-Fi: Looking for Networks... Turn Wi-Fi Off ✓ wraith_5GHz 8OLCVBM5 Damaged_Beez2.4 wraith wraith-guest wraith2.4_6700 wraith5_6700 wraith_5GHz-guest Join Other Network... Create Network... Open Network Preferences...

1. 按一下 Linksys EA9500 路由器的無線網路名稱（在此範例中為「Damaged_Beez2.4」）。
2. 在「密碼」欄位中輸入您的無線網路密碼（安全金鑰）。然後按一下「OK（確定）」。

設定後

網際網路似乎無法使用

若網際網路與您的路由器通訊發生問題，您的網路瀏覽器可能會出現類似「找不到[網際網路位址]」的訊息。若您確定該網際網路位址正確，且您嘗試了數個有效的網際網路位址但卻出現一樣的訊息，這可能表示您的ISP或數據機在與路由器通訊時發生問題。

請嘗試下列步驟：

• 確定網路纜線與電源線皆穩固連接。
• 確定路由器所插入的電源插座有通電。
• 重新啟動您的路由器。
• 聯絡您的 ISP，詢問所在區域是否有中斷情形。

最常見的解決方法是關掉路由器，然後再重新開啟。此時路由器即可載入其自訂設定，而其他裝置（例如數據機）將能重新探索路由器並與其通訊。這個程序稱為重開機。

若要使用電源線將路由器重開機，請您進行下列步驟：

1. 中斷路由器和數據機的電源線連線。

2. 等待 10 秒，然後重新連接數據機的電源線。確認其有通電。

3. 等待直到數據機的上線指示燈停止閃爍(約兩分鐘)。重新連接路由器的電源線。

4. 稍候直到亮起的 Linksys 標誌熄滅。請先等待兩分鐘，再嘗試從電腦連線至網際網路。若要使用 Linksys Smart Wi-Fi 將路由器重開機，請您進行下列步驟：

5. 登入 Linksys Smart Wi-Fi。(請參閱第9頁的「如何連接到 Linksys Smart Wi-Fi」。)

6. 於 Router Settings(路由器設定)下，按一下 Troubleshooting(故障排除)。
7. 按一下 Diagnostics(診斷) 索引標籤。
8. 於 Reboot(重開機)下，按一下 Reboot(重開機)。

Important

Rebooting the router

1. 按一下 Yes(是)。路由器將會重開機。當路由器正在重開機時，所有連接的裝置都將喪失其網際網路連線，而在路由器就緒後就會自動重新連線。

Linksys Smart Wi-Fi 未在您的網路瀏覽器開啟

最新版本的 Google Chrome™、Firefox®、Safari®（Mac®與iPad®）、Microsoft Edge 以及 Internet Explorer® 第 8 版以上等，與 Linksys Smart Wi-Fi 相容。

規格

Linksys EA9500

型號名稱	MAX-STREAMTM AC5400 MU-MIMO千兆路由器
型號編號	EA9500
交換器連接埠速度	10/100/1000 Mbps (Gigabit 乙太網路)
無線電頻率	2.4 GHz 與 5 GHz (x2)
天線數	8 根外接式可調整天線
連接埠	USB 2.0、USB 3.0、乙太網路 (1-8)、網際網路、電源
按鈕	Wi-Fi、Wi-Fi Protected Setup、電源、重設
LED	上面板:狀態指示燈、MU-MIMO 指示燈、亮起的 Linksys 標誌側面面板:Wi-Fi、Wi-Fi Protected Setup後面板:USB 1、USB 2、乙太網路 (1-8)、網際網路
UPnP	支援的
安全性功能	WEP、WPA2、RADIUS
安全金鑰位元	高達 128-bit 加密
支援儲存檔案系統	FAT、NTFS 與 HFS+
支援瀏覽器	最新版本的 Google ChromcTM、Firefox®、Safari®(Mac®與 iPad®)、Microsoft Edge 以及 Internet Explorer®第 8 版以上等,與 Linksys Smart Wi-Fi 相容。

環境要求

尺寸	264.52 mm x 318.15 mm x 66.66 mm
本體重量	1727.7 g
電源	12V、5A
認證	FCC、IC、CE、Wi-Fi (IEEE a/b/g/n/ac)、Windows7、Windows 8
操作溫度	32至104°F (0至40°C)
儲存溫度	-4至140°F (-20至60°C)
操作溼度	10%至80%相對溼度,無凝結
儲存溼度	5%至90%,無凝結

注意：

若需瞭解法規、保固與安全相關資訊，請查閱路由器隨附的 CD 內容，或前往：Linksys.com/support/EA9500。如規格發生變化，恕不另行通知。

最佳性能源自IEEE標準802.11規範。實際性能可能有所不同，包含較低無線網路容量、資料輸送率、範圍與涵蓋面。性能取決於許多因素、條件與變數，包括與存取點之間的距離、網路流量、建築材料與結構、使用作業系統、使用多種無線產品、介面與其他負面影響。

BELKIN、LINKSYS以及許多產品名稱和標誌均屬於Belkin公司集團的商標。所提及的協力廠商商標均歸其各自的所有者所有。您可以在下列位置檢視用於本產品的協力廠商軟體授權與注意事項：http://support.linksys.com/en-us/license.請聯絡 http://support.linksys.com/en-us/gplcodecenter 詢問問題或索取 GPL 開放原始碼。

©2016 Belkin International, Inc. 及/或其附屬機構。版權所有。

LINKSYS

คุ่มือผู้ ใช้

MAX-STREAM™

AC5400 MU-MIMO

GIGABIT ROUTER

# EA9500

สารบัญ
