MODE D'EMPLOI X6200 LINKSYS

• 1Table des matières Présentation du produit p. 3
• Vue du panneau supérieur p. 3
• Vue du panneau arrière p. 4
• Montage mural p. 5
• Configuration p. 6
• Configuration p. 6
• Configuration VDSL p. 9
• Configuration de votre modem routeur en tant que routeur uniquement p. 12
• Configuration avancée p. 14
• Comment accéder à l'utilitaire basé sur le navigateur Web p. 14
• Comment utiliser l'utilitaire basé sur le navigateur Web p. 15
• Dépannage p. 27
• L'ordinateur ne parvient pas à se connecter à Internet p. 27
• Lorsque vous double-cliquez sur l'icône de votre navigateur Web, un nom d'utilisateur et un mot de passe vous sont demandés p. 27
• Vous utilisez une adresse IP statique et vous ne parvenez pas à vous connecter p. 27
• L'ordinateur ne parvient pas à établir de connexion sans fil au réseau p. 28
• Vous devez modifier les paramètres de l’appareil p. 28
• Le service DSL ne permet pas de se connecter manuellement à Internet p. 28
• Lorsque vous ouvrez le navigateur Web, l’écran de connexion s’affiche, même si vous n’avez pas besoin de vous connecter p. 28
• Le routeur ne dispose pas de port coaxial pour la connexion par câble p. 29
• Sur Windows XP, le routeur n'apparaît pas sur l'écran My Network Places (Favoris réseau) p. 29
• Spécifications p. 30
• Linksys X6200 p. 30

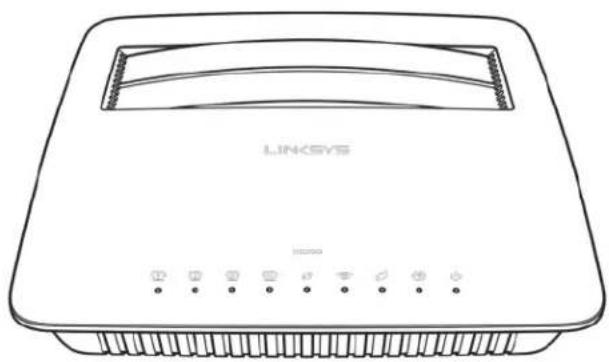

• Conditions environnementales 2Présentation du produit Vue du panneau supérieur p. 30

Ethernet------Le voyant reste allumé lorsque le modem routeur est correctement connecté à un périphérique via le port Ethernet correspondant. Wi-Fi Protected Setup™------Le voyant reste allumé lorsqu'une connexion Wi- Fi Protected Setup™ (Configuration protégée par Wi-Fi) est correctement établie. Le voyant clignote lentement lorsque l'option Wi-Fi Protected Setup™ configure une connexion et clignote rapidement si une erreur se produit. Le voyant est éteint lorsque l'option Wi-Fi Protected Setup™ est inactive. Wi-Fi------Le voyant s'allume lorsque la fonction sans fil est activée. Il clignote lorsque le modem routeur traite de manière active l'envoi ou la réception de données sur le réseau. DSL------Le voyant s’allume en vert lorsque le modem routeur est directement connecté à une ligne DSL. Il s'allume en bleu lorsque le modem routeur, configuré uniquement en tant que routeur, est connecté à Internet via un modem supplémentaire. Internet------ Le voyant s'allume en vert lorsque le modem routeur est connecté à Internet. Il clignote en vert lorsque le modem routeur établit la connexion Internet. Il clignote en rouge lorsque le modem routeur ne parvient pas à obtenir une adresse IP. 3Power (Alimentation)------Le voyant s'allume en vert lorsque le modem routeur est sous tension. Il clignote à chaque démarrage, lorsque le modem routeur passe en mode d'autodiagnostic. Une fois le diagnostic terminé, le voyant reste allumé en permanence. Il s’allume en rouge lorsqu’une erreur se produit. Vue du panneau arrière

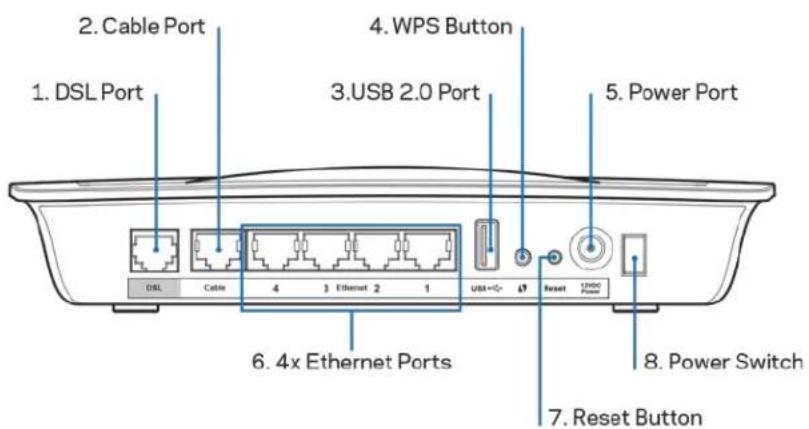

Port DSL------Permet de se connecter à la ligne DSL.

Port Câble------Pour utiliser le modem routeur uniquement en tant que routeur, connectez ce port au port LAN / Ethernet d'un modem supplémentaire à l'aide d'un câble réseau.

Port USB 2.0------Connectez et partagez un disque USB sur votre réseau ou sur Internet.

Bouton WPS------Appuyez sur ce bouton afin que la fonction Wi-Fi Protected Setup™ (Configuration protégée par Wi-Fi) puisse détecter vos appareils sans fil compatibles avec Wi-Fi Protected Setup™ (Configuration protégée par Wi-Fi).

Port Power (Alimentation)------Le port Power (Alimentation) est connecté à l'adaptateur secteur fourni.

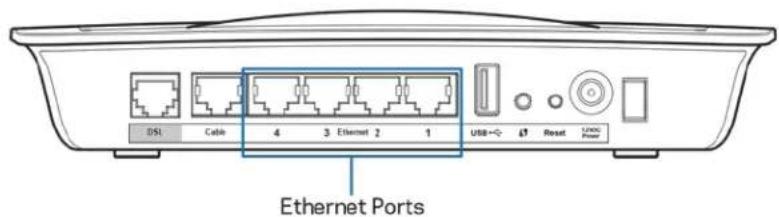

Ports Ethernet—Ces ports Ethernet connectent le modem routeur aux ordinateurs et autres périphériques réseau Ethernet sur votre réseau câblé à l'aide de câbles Ethernet (également appelés câbles réseau).

Bouton Reset (Réinitialisation)—Ce bouton permet de réinitialiser le routeur en rétablissant les paramètres d'usine. Maintenez enfoncé le bouton de réinitialisation pendant cinq secondes environ.

Bouton Power (Alimentation)------Appuyez sur | (on) pour allumer le routeur. 4Montage mural Le panneau inférieur du routeur comporte deux orifices de montage mural. La distance entre les fentes est de 75,6 mm. Deux vis sont nécessaires pour monter le routeur. Remarque : Linksys n'est pas responsable des dommages causés par une fixation murale incorrecte du matériel de montage. Pour fixer le routeur :

Déterminez l'emplacement du routeur. Assurez-vous que le mur est lisse, plat, sec et solide. Vérifiez également que l'emplacement du périphérique est situé à proximité d'une prise électrique.

Percez deux trous dans le mur. Veillez à ce qu'ils soient espacés de 75,6 mm.

Insérez une vis dans chaque trou en laissant dépasser la tête de 3 mm.

Positionnez le routeur en alignant les fentes de montage mural avec les deux vis.

Placez les fentes de fixation murale sur les vis et faites glisser le routeur vers le bas jusqu'à ce que les vis s'ajustent parfaitement dans les fentes. Gabarit de montage mural Imprimez cette page en taille réelle. Découpez en suivant les pointillés, puis placez la feuille sur le mur pour percer les trous en respectant l'espacement requis. 5Configuration Configuration

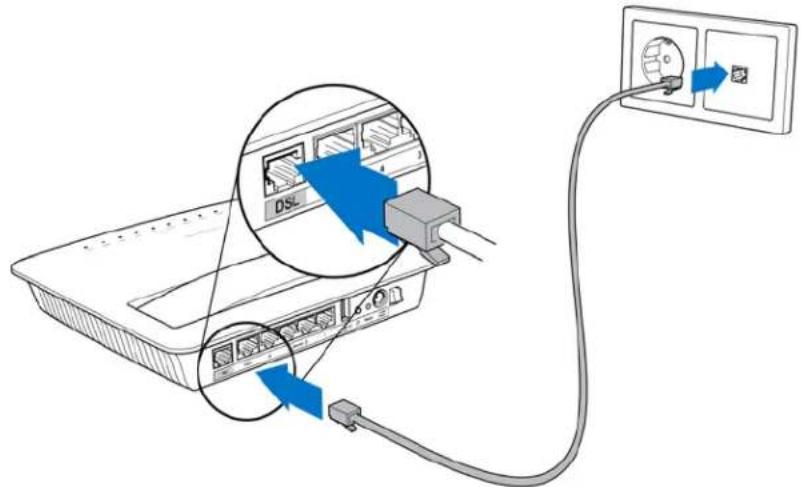

Branchez le câble téléphonique fourni entre le port DSL du modem routeur et une prise murale. Remarque : Un microfiltre ou répartiteur peut être nécessaire dans le cas d’une ligne téléphonique fixe (comme pour les utilisateurs du Royaume-Uni, les autres utilisateurs devront de renseigner auprès de leur FAI. Le microfiltre n’est pas nécessaire pour les utilisateurs RNIS). Vous devrez installer un microfiltre sur chaque téléphone ou télécopieur que vous utilisez. Pour installer un microfiltre, branchez-le sur une prise téléphonique reliée à l’ADSL, puis connectez une des deux extrémités du câble téléphone fourni au port DSL du microfiltre.

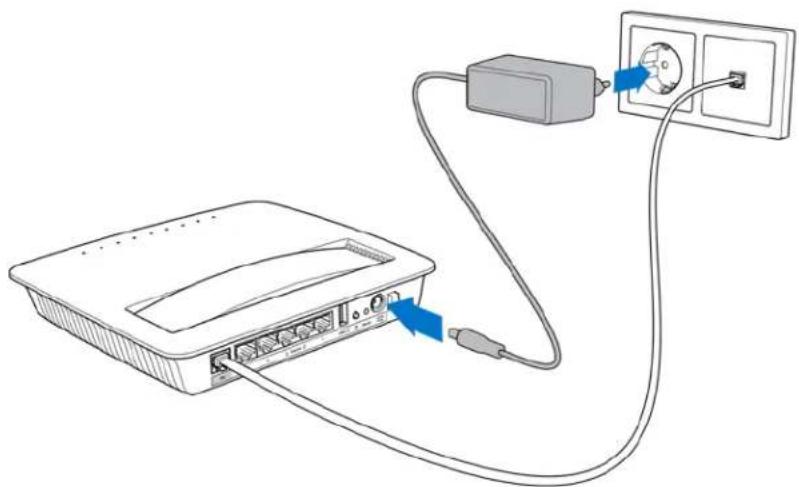

Connectez l’adaptateur secteur entre le modem routeur et une prise secteur.

Sur un ordinateur, connectez le modem routeur au réseau sécurisé dont le nom apparaît sur l’autocollant (vous pouvez modifier ces paramètres ultérieurement). Sélectionnez l'option permettant de connecter votre routeur automatiquement à ce réseau. L’accès à Internet ne fonctionnera pas tant que l’installation du modem ne sera pas terminée.

Pour une installation filaire, branchez une des deux extrémités du câble Ethernet fourni à l'adaptateur Ethernet de votre ordinateur et l'autre extrémité au port Ethernet situé à l'arrière du modem routeur. Répétez l'étape 2 pour chaque ordinateur ou périphérique supplémentaire à connecter au modem routeur. Remarque : Si l'adaptateur Ethernet de votre ordinateur n'est pas configuré, veuillez vous reporter à la documentation correspondante pour plus d'informations.

Ouvrez un navigateur Web, puis saisissez http://192.168.1.1 dans la barre d'adresse.

Saisissez « admin » dans les champs Nom d’utilisateur et Mot de passe, puis cliquez sur Log in (Connexion).

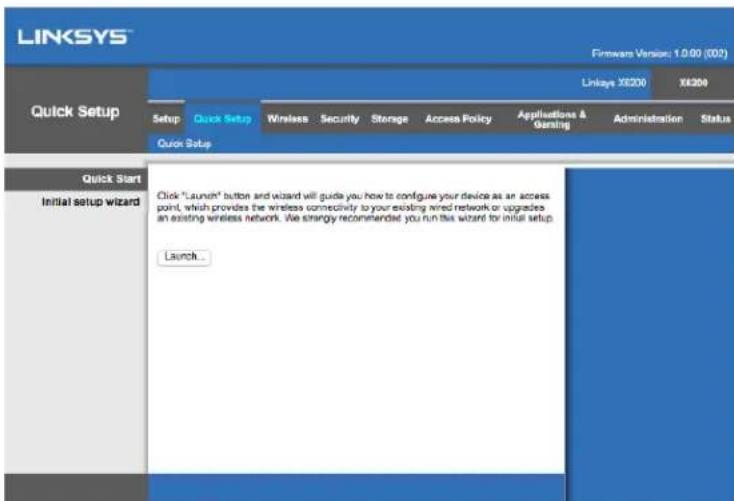

La page de configuration Web de votre modem routeur s'affiche. Cliquez sur l’onglet Quick Start (Démarrage rapide).

Cliquez sur Launch (Lancement) pour exécuter l'Assistant de configuration. L’utilisation de l’assistant est recommandée pour la configuration initiale. L'assistant vous guidera pour configurer votre routeur de manière optimale.

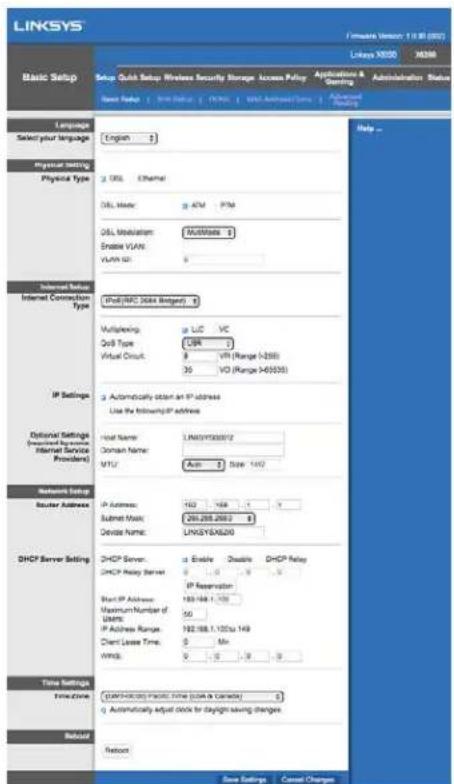

Pour une configuration manuelle, cliquez sur l’onglet Setup (Configuration) et utilisez l’utilitaire basé sur le navigateur.

Les voyants Power (Alimentation), Wireless (Sans fil) et Ethernet (un voyant par ordinateur / dispositif connecté) doivent s'allumer. Si ce n'est pas le cas, vérifiez que le modem routeur est sous tension et que les câbles sont correctement branchés. Configuration VDSL Dans le cas d'une connexion VDSL (la connexion utilise la ligne téléphonique, mais dispose d’un débit de téléchargement supérieur à 24 Mbit/s), vous devez configurer le modem routeur manuellement. Votre fournisseur d’accès à Internet peut considérer la connexion VDSL comme une connexion « fibre ». La procédure est simple et rapide à partir du moment où votre fournisseur d’accès à Internet (FAI) vous a donné des informations correctes.

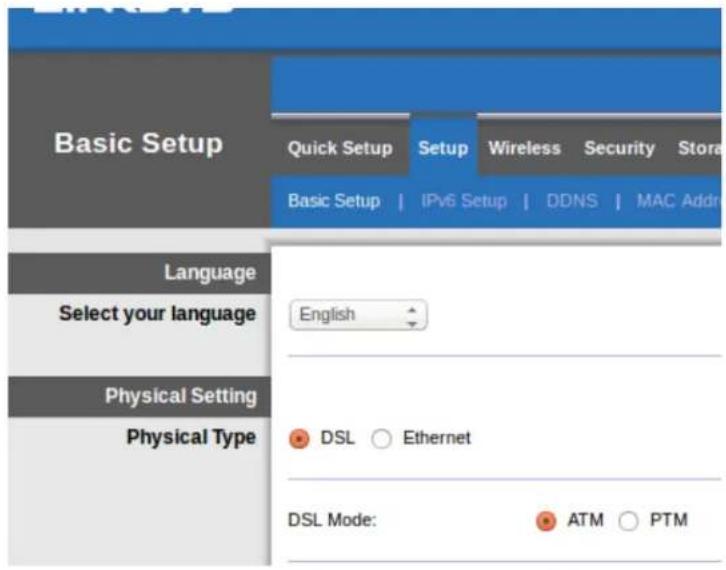

Cliquez sur l’onglet Setup (Configuration) > Basic Setup (Configuration de base). Dans la section Physical Setting (Installation physique), choisissez le type physique DSL et le mode DSL PTM.

Si votre FAI a besoin d’un VLAN, choisissez Enable VLAN (Activer le VLAN) et saisissez l’ID du VLAN demandé par votre FAI. Renseignez-vous auprès de l‘assistance technique de votre fournisseur si vous ne savez pas lequel utiliser.

Paramètres Internet) > Internet Connection Type (Type de connexion Internet) , sélectionnez PPPoE ou IPoE (adresse IP dynamique ou fixe) selon les recommandations de votre FAI (en cas de doute, contactez votre assistance technique). Sélectionnez Bridge Mode only (Mode pont uniquement) pour utiliser le dispositif comme un modem sans fonctionnalité routeur (c.-à-d. sans fonction Wi-Fi ou autre fonction réseau).

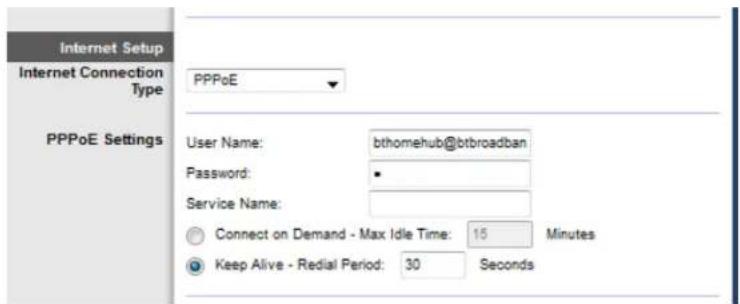

• Si vous utilisez le protocole PPPoE, renseignez le nom d’utilisateur et le mot de passe fournis par votre FAI.

Si votre type de connexion est dynamique (Dynamic), sélectionnez IPoE dans le champ correspondant à Internet Connection Type

Obtenir automatiquement une adresse IP) en regard de IP Settings (Paramètres IP).

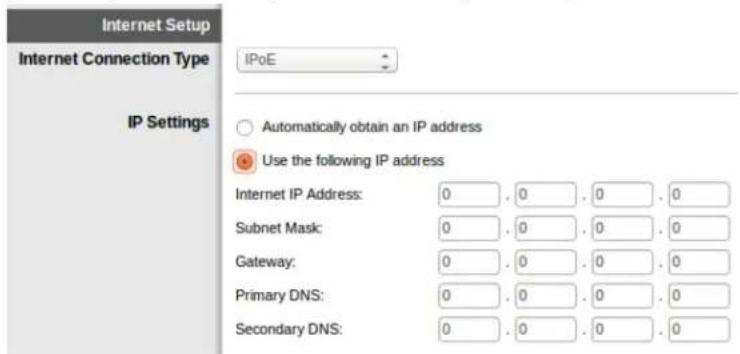

Si votre FAI a besoin de l'IPoE avec adresse IP statique, sélectionnez le IPoE dans le champ correspondant à Internet Connection Type

Type de connexion Internet) , et cochez la case Use the Following IP Address (Utiliser l’adresse IP suivante) , puis saisissez les paramètres de l’adresse IP (fournis par votre FAI) dans les champs correspondants.

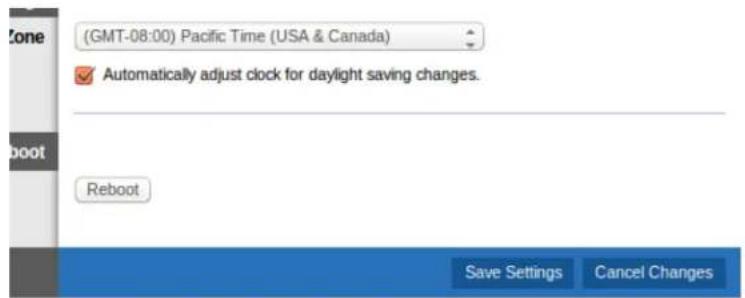

Cliquez sur Save Settings (Enregistrer les paramètres), en bas de la page, pour enregistrer les paramètres et terminer l’installation. 11Configuration de votre modem routeur en tant que routeur uniquement

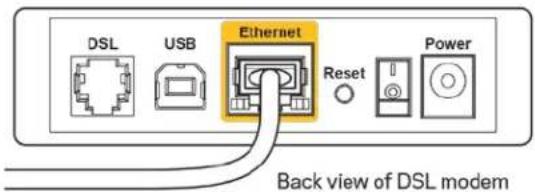

Branchez une des deux extrémités du câble Ethernet fourni à l'adaptateur Ethernet de votre ordinateur et l'autre extrémité au port Ethernet situé à l'arrière du modem routeur.

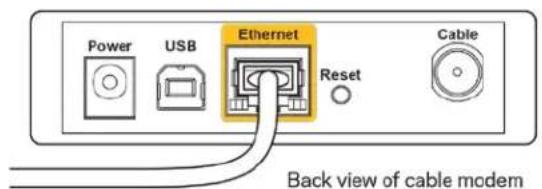

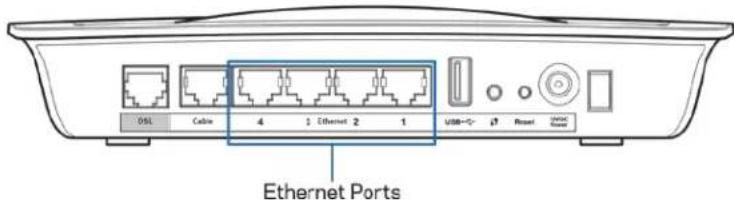

Connectez une des deux extrémités d'un câble Ethernet au port situé à l'arrière du modem routeur, puis connectez l'autre extrémité à un port Ethernet libre sur votre modem.

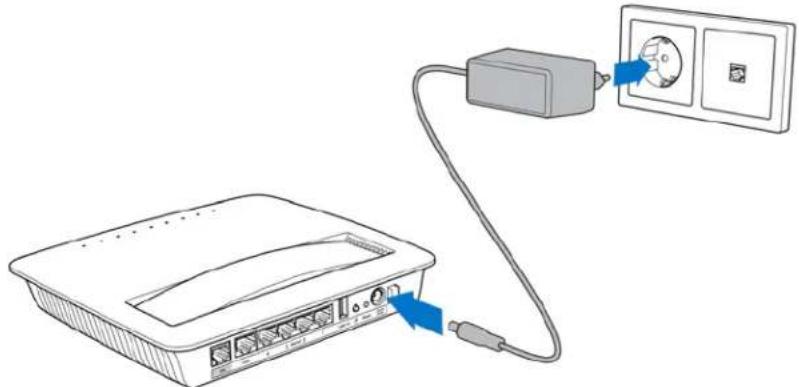

Branchez l'une des deux extrémités du cordon de l'adaptateur électrique sur le port d'alimentation et l'autre extrémité sur une prise électrique.

Mettez sous tension l'ordinateur à utiliser pour configurer le modem routeur.

Les voyants Power (Alimentation), Wireless (Sans fil) et Ethernet (un voyant par ordinateur / dispositif connecté) doivent s'allumer. Si ce n'est pas le cas, vérifiez que le modem routeur est sous tension et que les câbles sont correctement branchés. 13Configuration avancée Si vous souhaitez modifier les paramètres avancés du routeur, utilisez l'utilitaire basé sur le navigateur Web du routeur. Vous pouvez accéder à l'utilitaire à l'aide d'un navigateur Web sur un ordinateur connecté au routeur. Pour plus d'informations sur l'utilitaire, cliquez sur Help (Aide) qui se trouve sur le côté droit de l'écran ou rendez-vous sur notre site Web. Comment accéder à l'utilitaire basé sur le navigateur Web

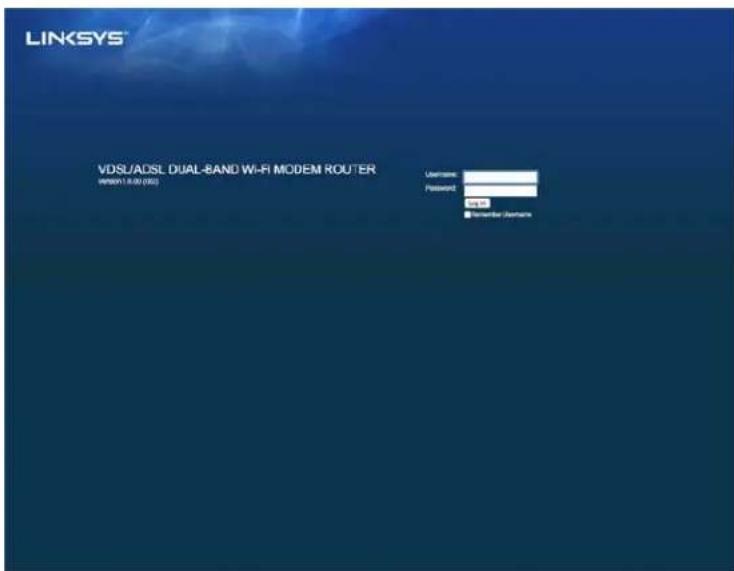

Pour accéder à l'utilitaire basé sur le navigateur Web, lancez le navigateur Web sur votre ordinateur, puis saisissez l'adresse IP par défaut du routeur, 192.168.1.1, dans la barre d'adresse de votre navigateur. Appuyez ensuite sur la touche Entrée. Remarque : Vous pouvez également accéder à l'utilitaire basé sur le navigateur Web depuis des ordinateurs Windows en entrant l'adresse du périphérique dans la barre d'adresse. Un écran de connexion apparaît.

Dans le champ User name (Nom d'utilisateur), saisissez admin.

Dans le champ Password (Mot de passe), saisissez le mot de passe créé lors de l’installation. Si vous n’avez pas modifié le mot de passe au cours de l’installation, le mot de passe par défaut est « admin ».

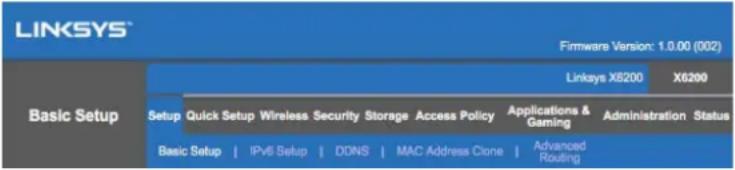

Cliquez sur OK pour continuer. Comment utiliser l'utilitaire basé sur le navigateur Web Utilisez les onglets situés en haut de chaque écran pour naviguer dans l’utilitaire. Les onglets sont disposés selon deux niveaux : ceux du niveau supérieur correspondent aux fonctions générales et les onglets du niveau inférieur correspondent aux fonctions spécifiques correspondantes. Remarque : Dans ce guide de l’utilisateur, chaque écran est identifié par les noms de ses onglets de niveau supérieur et inférieur. Par exemple, Setup (Configuration) > Basic Setup (Configuration de base) est l’écran auquel on accède via l’onglet de niveau supérieur Setup (Configuration) et son onglet de niveau inférieur Basic Setup (Configuration de base). Si vous modifiez les paramètres sur l'un des écrans, vous devez cliquer sur Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour supprimer vos modifications. Ces commandes apparaissent en bas de chaque fenêtre. Remarque : Pour plus d'informations sur un champ en particulier, cliquez sur Help (Aide) qui se trouve sur le côté droit de l'écran. Setup (Configuration) > Basic Setup (Configuration de base) Le premier écran qui s'affiche est l'écran Basic Setup (Configuration de base). Les options de cet onglet vous permettent de modifier les paramètres généraux du routeur. 15Mode DSL (ATM / ADSL) Language—Select your language (Langue—Sélectionnez votre langue) Pour utiliser une autre langue, sélectionnez la langue de votre choix dans le menu déroulant. Le changement de langue de l'utilitaire basé sur le navigateur Web prend effet au bout de cinq secondes. Internet Setup (Configuration Internet)--La section Internet Setup permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer la plupart de ces informations auprès de votre fournisseur d'accès Internet (FAI).

Internet Connection Type (Type de connexion Internet) Dans le menu déroulant, sélectionnez le type de connexion Internet communiqué par votre FAI. Les types de connexion disponibles sont les suivants :

Bridged Mode Only (Mode pont uniquement)------Avec ce mode, seule la fonction modem DSL est disponible, toutes les fonctions de routeur étant désactivées. Lorsque cette option est sélectionnée, vous devez uniquement saisir les Paramètres VC.

IPoE RFC 2684 Bridged (Pont IPoE RFC 2684)------Lorsque cette option est sélectionnée, saisissez les données appropriées dans la section IP Settings (Paramètres IP). Sélectionnez ensuite Obtain an IP address automatically (Obtenir une adresse IP automatiquement) si votre FAI vous attribue une adresse IP au moment de la connexion. Sinon, sélectionnez Use the following IP address (Utiliser l'adresse IP suivante).

IPoA RFC 2684 Routed (Routage IPoA RFC 2684)------Si vous utilisez cette méthode, vous devez utiliser une adresse IP permanente pour vous connecter à Internet.

RFC 2516 PPPoE (PPPoE RFC 2516)------Certains fournisseurs d'accès à Internet DSL utilisent le protocole PPPoE (Point-to-Point Protocol over Ethernet) pour établir des connexions Internet. Si vous utilisez le protocole PPPoE, votre adresse IP est automatiquement fournie.

RFC 2364 PPPoA (PPPoA RFC 2364)------Certains fournisseurs d'accès à Internet DSL utilisent le protocole PPPoA (Point-to-Point Protocol over ATM) pour établir des connexions Internet. Si vous utilisez le protocole PPPoA, votre adresse IP est automatiquement fournie. Network Setup (Configuration du réseau)—La section Network Setup (Configuration du réseau) configure les paramètres IP pour votre réseau local. Mode DSL (PTM / VDSL) VDSL2 Profiles (Profils VDSL2)—Sélectionnez les profils VDSL2 pris en charge par votre FAI. Le profil par défaut est Auto (recommandé). 16Enable VLAN (Activation de VLAN)— Le modem routeur attribuera des numéros de VLAN spécifiques à l’ensemble du trafic sortant de l’interface WAN. Veuillez vous rapprocher de votre FAI pour obtenir cette information. VLAN ID (ID du VLAN)—Une fois le VLAN activé, vous devez entrer un ID de VLAN. L’ID doit être compris entre 10 et 4 095. Veuillez vous rapprocher de votre FAI pour vos paramètres spécifiques. Internet Setup (Configuration Internet)--La section Internet Setup permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer la plupart de ces informations auprès de votre fournisseur d'accès Internet (FAI).

Internet Connection Type (Type de connexion Internet) Dans le menu déroulant, sélectionnez le type de connexion Internet communiqué par votre FAI. Les types de connexion disponibles sont les suivants :

Bridged Mode Only (Mode pont uniquement)—Avec ce mode, seule la fonction modem DSL est disponible, toutes les fonctions de routeur étant désactivées.

IPoE—Lorsque cette option est sélectionnée, saisissez les données appropriées dans la section IP Settings (Paramètres IP). Sélectionnez ensuite Obtain an IP address automatically (Obtenir une adresse IP automatiquement) si votre FAI vous attribue une adresse IP au moment de la connexion. Sinon, sélectionnez Use the following IP address (Utiliser l'adresse IP suivante).

PPPoE—Certains fournisseurs d'accès à Internet DSL utilisent le protocole PPPoE (Point-to-Point Protocol over Ethernet) pour établir des connexions Internet. Si vous utilisez le protocole PPPoE, votre adresse IP est automatiquement fournie. Mode Ethernet Language—Select your language (Langue—Sélectionnez votre langue) Pour utiliser une autre langue, sélectionnez la langue de votre choix dans le menu déroulant. Le changement de langue de l'utilitaire basé sur le navigateur Web prend effet au bout de cinq secondes. Internet Setup (Configuration Internet)--La section Internet Setup permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer la plupart de ces informations auprès de votre fournisseur d'accès Internet (FAI).

Internet Connection Type (Type de connexion Internet) Dans le menu déroulant, sélectionnez le type de connexion Internet communiqué par votre FAI. Les types de connexion disponibles sont les suivants :

Automatic Configuration (Configuration automatique) - -- DHCP------Le type de connexion Internet par défaut est Configuration automatique - Protocole DHCP (Dynamic Host Configuration Protocol). Conservez la connexion par défaut uniquement si votre FAI prend en charge le DHCP ou si vous vous connectez via une adresse IP dynamique (cette option s'applique généralement aux connexions par câble).

Static IP (IP statique)------Si vous devez obligatoirement utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez l'option Static IP (Adresse IP statique).

PPPoE------Si vous disposez d'une connexion DSL, vérifiez si votre FAI utilise le protocole Point-to-Point Protocol over Ethernet (PPPoE). Si c'est le cas, sélectionnez PPPoE.

Connect on Demand or Keep Alive (Connexion à la demande ou maintien de la connexion)------Les options de connexion à la demande et du maintien de la connexion vous permettent de définir si le routeur se connecte à Internet seulement si nécessaire (cette option peut s'avérer utile si votre FAI vous facture pour le temps de connexion), ou si le routeur doit toujours être connecté. Sélectionnez l'option appropriée.

PPTP--Le protocole PPTP (Point-to-Point Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions intra-européennes. Si votre connexion PPTP prend en charge l'adressage DHCP ou une adresse IP dynamique, sélectionnez Obtain an IP Address Automatically (Obtenir une adresse IP automatiquement). Si vous devez utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez Specify an IP Address (Spécifier une adresse IP), et configurez les options ci-dessous.

Connect on Demand or Keep Alive (Connexion à la demande ou maintien de la connexion)------Les options de connexion à la demande et du maintien de la connexion vous permettent de définir si le routeur se connecte à Internet seulement si nécessaire (cette option peut s'avérer utile si votre FAI vous facture au temps de connexion), ou si le routeur doit toujours être connecté. Sélectionnez l'option appropriée.

L2TP------Le protocole L2TP (Layer 2 Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions établies sur le territoire israélien.

Connect on Demand or Keep Alive (Connexion à la demande ou maintien de la connexion)------Les options de connexion à la demande et du maintien de la connexion vous permettent de définir si le routeur se connecte à Internet seulement si nécessaire (cette option peut s'avérer utile si votre FAI vous facture pour le temps de connexion), ou si le routeur doit toujours être connecté. Sélectionnez l'option appropriée.

Telstra Cable (Câble Telstra)—Câble Telstra est un service généralement appliqué dans le cadre de connexions établies sur le territoire australien. Network Setup (Configuration du réseau)—La section Network Setup (Configuration du réseau) configure les paramètres IP pour votre réseau local. Wireless (Sans fil) > Basic Wireless Settings (Paramètres sans fil de base) Remarque : Pour plus d'informations sur un champ en particulier, cliquez sur Help (Aide) qui se trouve sur le côté droit de l'écran. Deux procédures permettent de configurer les réseaux sans fil du routeur : la configuration manuelle et la configuration protégée par Wi-Fi (Wi-Fi Protected Setup). Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) est une fonction qui facilite la configuration de votre réseau sans fil. Si vous avez des périphériques clients, tels que des adaptateurs sans fil, prenant en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), vous pouvez utiliser cette fonction. Configuration manuelle Remarque : Après avoir configuré le(s) réseau(x) sans fil, configurez les paramètres de sécurité sans fil. Cliquez sur Wireless (Sans fil) > Basic Wireless Settings (Paramètres sans fil de base) > Security Modes (Modes de sécurité) (p. 22). Paramètres sans fil 2,4 GHz

Network Mode (Mode réseau) Pour la plupart des configurations réseau, vous devez le laisser sur Mixed (Mixte) (par défaut).

Mixed (Mixte)------Si votre réseau compte des périphériques sans fil N, sans fil G et sans fil B, conservez le paramètre par défaut, Mixed (Mixte).

Wireless-B/G Only (Sans fil B/G seulement)------Si votre réseau comporte des périphériques sans fil B et G, sélectionnez Wireless-B/G Only (Sans fil B/G seulement).

Wireless-B Only (Sans fil B seulement)------Si votre réseau ne comporte que des périphériques sans fil B, sélectionnez Wireless-B Only (Sans fil B seulement).

Wireless-G Only (Sans fil G seulement)------Si votre réseau ne comporte que des périphériques sans fil G, sélectionnez Wireless-G Only (Sans fil G seulement).

Wireless-N Only (Sans fil N seulement)------Si votre réseau ne comporte que des périphériques sans fil N, sélectionnez Wireless-N Only (Sans fil N seulement).

Disabled (Désactivé)------Si votre réseau ne compte pas de périphériques sans fil B, G et N, sélectionnez Disabled (Désactivé). Remarque : Si vous ne savez pas exactement quel mode utiliser, conservez l'option par défaut, Mixed (Mixte).

Network Name (SSID) (Nom du réseau (SSID))------L’identifiant de l'ensemble des services (SSID) est le nom de réseau partagé par tous les périphériques d'un réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères. Le nom du réseau par défaut est Linksys suivi par les cinq (5) derniers chiffres du numéro de série du routeur, qui se trouvent sur la face inférieure du routeur par défaut. Si vous avez effectué l’installation à l’aide du logiciel d’installation, le nom du réseau par défaut est modifié en nom facile à retenir. Remarque : Si vous restaurez les paramètres d'usine du routeur (en appuyant sur le bouton Reset (Réinitialisation) ou à partir de l'écran Administration > Factory Defaults (Paramètres d'usine)), le nom de réseau reprend sa valeur par défaut et tous les périphériques du réseau sans fil doivent être reconnectés.

Security Mode (Mode de sécurité)------Consulter la section Mode de sécurité (p. 22).

Channel Width (Largeur de canal)------Pour des performances optimales sur un réseau utilisant des périphériques sans fil B, G et N, sélectionnez Auto (20 MHz or 40 MHz) (Automatique (20 MHz ou 40 MHz)). Pour une largeur de canal de 20 MHz, sélectionnez 20 MHz only (20 MHz uniquement).

Channel (Canal)------Sélectionnez le canal dans la liste déroulante associée au réseau sans fil B, N ou G. Si vous avez des doutes quant au canal à sélectionner, Linksys vous recommande de conserver le paramètre par défaut, Auto.

SSID Broadcast (Diffusion SSID)------Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enabled (Activé). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disabled (Désactivé). Paramètres sans fil 5 GHz

Network Mode (Mode réseau)------Sélectionnez les normes sans fil prises en charge par votre réseau.

Mixed (Mixte) Si votre réseau compte des périphériques sans fil A, sans fil AC et sans fil N (5 GHz), conservez le paramètre par défaut, Mixed (Mixte).

Wireless-A Only (Sans fil A seulement)------Si votre réseau ne comporte que des périphériques sans fil A, sélectionnez Wireless-A Only (Sans fil A seulement).

Wireless-N Only (Sans fil N seulement)------Si votre réseau ne comporte que des périphériques sans fil N (5 GHz), sélectionnez Wireless-N Only (Sans fil N seulement). - Wireless-AC Only (Sans fil AC seulement)------Si votre réseau ne comporte que des périphériques sans fil AC (5 GHz), sélectionnez Wireless-AC Only (Sans fil AC seulement).

Wireless-A/N Only (Sans fil A/N seulement)------Si votre réseau comporte des périphériques sans fil A et N, sélectionnez Wireless-A/N Only (Sans fil A/N seulement). - Wireless-N/AC Only (Sans fil N/AC seulement)------Si votre réseau comporte des périphériques sans fil N et AC, sélectionnez Wireless-N/AC Only (Sans fil N/AC seulement).

Disabled (Désactivé)------Si votre réseau ne compte pas de périphériques sans fil A, sans fil AC et sans fil N (5 GHz), sélectionnez Disabled (Désactivé). Remarque : Si vous ne savez pas exactement quel mode utiliser, conservez l'option par défaut, Mixed (Mixte).

Network Name (SSID) (Nom du réseau (SSID))------L’identifiant de l'ensemble des services (SSID) est le nom de réseau partagé par tous les périphériques d'un réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères. Le nom du réseau par défaut est Linksys suivi par les cinq (5) derniers chiffres du numéro de série du routeur, qui se trouvent sur la face inférieure du routeur par défaut. Si vous avez effectué l’installation à l’aide du logiciel d’installation, le nom du réseau par défaut est modifié en nom facile à retenir. REMARQUE : Si vous restaurez les paramètres d'usine du routeur (en appuyant sur le bouton Reset (Réinitialisation) ou à partir de l'écran Administration > Factory Defaults (Paramètres d'usine)), le nom de réseau reprend sa valeur par défaut et tous les périphériques du réseau sans fil doivent être reconnectés.

Security Mode (Mode de sécurité)------Consulter la section Mode de sécurité ci- dessous.

Channel Width (Largeur de canal)------Pour des performances optimales dans un réseau utilisant des périphériques sans fil A, AC et N, sélectionnez Auto (20 MHz or 40 MHz or 80 MHz) (Auto (20 MHz ou 40 MHz ou 80 MHz)). Pour une largeur de canal de 20 MHz, sélectionnez 20 MHz only (20 MHz uniquement). Pour une largeur de canal de 20 MHz ou 40 MHz, sélectionnez Auto (20 MHz or 40 MHz) (Auto (20 MHz ou 40 MHz)). 21• Channel (Canal)------Sélectionnez le canal dans la liste déroulante associée au réseau sans fil B, N ou G. Si vous avez des doutes quant au canal à sélectionner, Linksys vous recommande de conserver le paramètre par défaut, Auto.

SSID Broadcast (Diffusion SSID)------Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enabled (Activé). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disabled (Désactivé). Modes de sécurité

Option de sécurité Intensité WPA2 Personnel / Entreprise Encore plus puissant

WPA2 / WPA Mixte WPA2 : Encore plus puissant WPA : Puissant WPA Personnel / Entreprise Puissant

Quel que soit le mode que vous choisissez, chaque appareil de votre réseau sans fil DOIT utiliser ce mode et le même mot de passe ou clé partagée dans le cas d’un serveur RADIUS.

Si le chiffrement WEP est utilisé (non recommandé), sélectionnez le niveau approprié de chiffrement WEP : 40/64-bit (10 hex digits) ([40/64 bits [26 chiffres hexadécimaux]) ou104/128-bit (26 hex digits) (104/128 bits [26 chiffres hexadécimaux]). Le niveau de chiffrement par défaut est 40/64 bits, 10 hex digits (40/64 bits [10 chiffres hexadécimaux]). WPA2 / WPA Mixte, WPA2 Personnel et WPA Personnel

Saisissez un mot de passe composé de 8 à 63 caractères. Le mot de passe par défaut est password. Si vous avez effectué l’installation à l’aide du logiciel d’installation, le mot de passe par défaut est modifié en mot de passe unique. WPA Entreprise, WPA2 Entreprise, et WPA2 / WPA Entreprise Mixte

Utilisé conjointement avec un serveur RADIUS (elle ne doit être utilisée que lorsqu'un serveur RADIUS est connecté au routeur).

Saisissez l'adresse IP du serveur RADIUS.

Saisissez l'adresse IP du serveur RADIUS. La valeur par défaut est 1812.

Saisissez la clé partagée par le routeur et le serveur. 22WEP

Le système WEP est une méthode de cryptage élémentaire, moins sécurisée que le système WPA.

Encryption (Chiffrement)------Sélectionnez le niveau approprié de chiffrement WEP : 40/64-bit (10 hex digits) (40/64 bits [10 chiffres hexadécimaux]) ou 104/128-bit (26 hex digits) (108/128 bits (26 chiffres hexadécimaux). Le niveau de chiffrement par défaut est 40/64 bits, 10 hex digits (40/64 bits [10 chiffres hexadécimaux]).

Passphrase (Phrase de passe)------Saisissez une phrase de passe pour générer automatiquement la clé WEP. Cliquez ensuite sur Generate (Générer).

Key 1 (Clé 1)------Si vous n'avez saisi aucune phrase de passe, saisissez la clé WEP manuellement. Désactivé Si vous désactivez la sécurité sans fil, un message apparaîtra dès lors que vous essaierez de vous connecter à Internet. Vous pourrez choisir d'activer la sécurité sans fil ou de confirmer que vous avez bien compris les risques encourus et que vous souhaitez tout de même continuer. Remarque : Lorsque la sécurité sans fil est désactivée, votre réseau sans fil n'est plus protégé contre les intrusions. 23Wi-Fi Protected Setup Trois méthodes sont disponibles pour utiliser la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi). Utilisez la méthode qui s'applique au périphérique client que vous configurez. Remarque : Wi-Fi Protected Setup configure un seul périphérique client à la fois. Répétez la procédure pour chaque périphérique client prenant en charge la fonctionnalité Wi-Fi Protected Setup. Voyant indiquant l'activité de Wi-Fi Protected Setup (Configuration protégée par Wi-Fi)

Le logo situé sur le panneau supérieur du routeur fait office de voyant pour la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi).

Lorsque le processus Wi-Fi Protected Setup est activé, le voyant clignote lentement. Le voyant reste allumé dès lors que le processus Wi- Fi Protected Setup est terminé.

En cas d'erreur, le voyant clignote rapidement pendant deux minutes. Patientez et réessayez.

Attendez que le voyant reste allumé pour lancer une nouvelle session Wi- Fi Protected Setup. Bouton Wi-Fi Protected Setup Utilisez cette méthode si votre périphérique client dispose d'un bouton Wi- Fi Protected Setup. 24Remarque : Assurez-vous de ne configurer qu’un seul périphérique client à la fois.

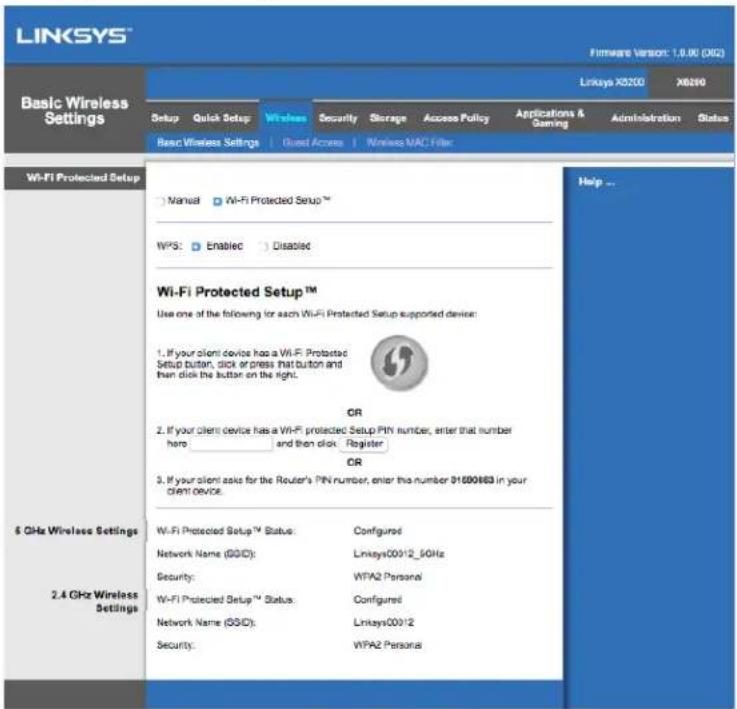

Cliquez ou appuyez sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) du périphérique client.

Cliquez sur le bouton Wi-Fi Protected Setup de l'écran Wi-Fi Protected Setup du routeur, OU appuyez sur le bouton Wi-Fi Protected Setup à l'arrière de l'amplificateur durant une seconde.

Une fois la configuration du périphérique client effectuée, vous disposez de deux minutes pour cliquer sur OK dans l'écran Wi-Fi Protected Setup du routeur. Saisissez le code PIN du périphérique client sur le routeur. Utilisez cette méthode si votre périphérique client dispose d'un code PIN (Personal Identification Number) pour Wi-Fi Protected Setup.

Saisissez le code PIN du périphérique client dans le champ prévu à cet effet sur l'écran Wi-Fi Protected Setup du routeur.

Cliquez sur le bouton Register (Enregistrement) sur l'écran Wi-Fi Protected Setup du routeur.

Une fois la configuration du périphérique client effectuée, vous disposez de deux minutes pour cliquer sur OK dans l'écran Wi-Fi Protected Setup du routeur. Saisissez le code PIN du routeur sur le périphérique client. Utilisez cette méthode si votre périphérique client demande le code PIN du routeur.

Sur le périphérique client, saisissez le code PIN affiché sur l'écran Wi- Fi Protected Setup du routeur (ce code est également inscrit sous le routeur).

Une fois la configuration du périphérique client effectuée, vous disposez de deux minutes pour cliquer sur OK dans l'écran Wi-Fi Protected Setup du routeur. Pour chaque réseau sans fil, les éléments suivants s'affichent au bas de l'écran : Network Name (SSID) (Nom du réseau (SSID)), Security (Sécurité) et Passphrase (mot de passe). Remarque : Si vous possédez des périphériques clients qui ne prennent pas en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), notez les paramètres sans fil et configurez manuellement ces périphériques clients. Wireless (Sans fil) > Guest Access (Accès invité) La fonctionnalité Guest Access (Accès invité) vous permet d’offrir un accès Internet sans fil aux personnes qui vous rendent visite. Le réseau invité est un réseau sans fil distinct de votre réseau local. La fonctionnalité d’accès invité ne permet pas d’accéder au réseau local et à ses ressources. Vos invités n’ont donc pas accès à vos ordinateurs ou vos données personnelles. L'ordinateur invité ne peut, par exemple, lancer une impression sur une imprimante du réseau local ou copier des fichiers vers un ordinateur de ce même réseau. L’exposition de votre réseau local est ainsi minimisée. 25Accès invité Allow Guest Access (Autoriser l’autoriser l’accès invité)------Pour autoriser l’accès à Internet via un réseau invité, ne modifiez pas le paramètre par défaut, Yes (Oui). Sinon, sélectionnez No (Non). Guest Network Name (Nom du réseau invité)------Le nom par défaut de votre réseau sans fil, suivi de « - -- guest ». Guest Password (Mot de passe invité)—Le mot de passe par défaut est « guest ». Si vous avez effectué l’installation à l’aide du logiciel d’installation, le mot de passe par défaut est modifié en mot de passe unique. Change(Modifier)------Cliquez sur cette option pour modifier le mot de passe invité. L’écran de modification du mot de passe invité s’affiche. Saisissez un mot de passe comportant entre 4 et 32 caractères. Cliquez sur Change (Modifier) pour enregistrer le nouveau mot de passe et retourner à l’écran d’accès invité. Total Guests Allowed (Nombre total d'invités autorisés)------5 invités sont autorisés à accéder à Internet via le réseau invité par défaut. Sélectionnez le nombre d’invités que vous souhaitez autoriser sur votre réseau invité. SSID Broadcast (Diffusion SSID)------Lorsque des dispositifs sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID (nom du réseau sans fil) diffusé par le routeur. Pour diffuser le SSID du réseau invité, conservez le paramètre par défaut, Enabled (Activé). Si vous ne souhaitez pas diffuser le SSID du réseau invité, sélectionnez Disabled (Désactivé). Instructions pour les invités Lorsqu’un invité souhaite accéder à Internet chez vous, fournissez-lui les informations suivantes :

Sur l’ordinateur de l’invité, connectez-vous au réseau sans fil invité dont le nom apparaît sur l’écran d’accès invité.

Ouvrez votre navigateur Web.

Sur l’écran de connexion, saisissez le mot de passe affiché sur l’écran d’accès invité.

Cliquez sur Log In (Connexion). 26Dépannage L'ordinateur ne parvient pas à se connecter à Internet. Suivez les instructions suivantes jusqu'à ce que l'ordinateur se connecte à Internet :

Assurez-vous que le modem routeur est sous tension. Le voyant d'alimentation doit être vert, et ne pas clignoter.

Si le voyant d'alimentation clignote, mettez hors tension tous les périphériques réseau, y compris le modem routeur et les ordinateurs. Allumez ensuite chaque périphérique dans l'ordre suivant :

Vérifiez les voyants sur le panneau avant de l’appareil. Assurez-vous que les voyants Power (Alimentation), DSL et au moins l'un des voyants Ethernet numérotés sont allumés. Si ce n'est pas le cas, vérifiez que le câble est bien connecté. L'ordinateur doit être connecté à l'un des ports numérotés de 1 à 4 sur l’appareil, et le port DSL de l’appareil doit être relié à la ligne ADSL. Lorsque vous double-cliquez sur l'icône de votre navigateur Web, un nom d'utilisateur et un mot de passe vous sont demandés. Pour ne plus avoir à saisir ces informations, suivez les instructions ci-dessous. Lancez le navigateur Web et procédez comme suit (les instructions suivantes sont spécifiques à Internet Explorer, mais procédez de la même façon pour les autres navigateurs) :

Sélectionnez Tools (Outils) > Internet Options (Options Internet).

Cliquez sur l'onglet Connections (Connexions).

Sélectionnez Never dial a connection (Ne jamais établir de connexion).

Cliquez sur OK. Vous utilisez une adresse IP statique et vous ne parvenez pas à vous connecter. Reportez-vous à Windows Help (Aide de Windows) et modifiez les Propriétés de Protocole Internet (TCP/IP) en choisissant Obtain an IP address automatically (Obtenir une adresse IP automatiquement). 27L'ordinateur ne parvient pas à établir de connexion sans fil au réseau. Assurez-vous que l'ordinateur et l’appareil utilisent le même nom ou SSID de réseau sans fil. Si la sécurité sans fil est activée, vérifiez que l'ordinateur et l’appareil utilisent la même méthode de sécurité et la même clé de sécurité. Vous devez modifier les paramètres de l’appareil. Ouvrez le navigateur Web (par exemple, Internet Explorer ou Firefox) et saisissez l'adresse IP de l’appareil dans le champ d'adresse (l'adresse IP par défaut étant

192.168.1.1). Lorsque vous y êtes invité, remplissez les champs User name (Nom

d'utilisateur) et Password (Mot de passe) (le nom d'utilisateur et le mot de passe par défaut sont admin). Cliquez sur l'onglet approprié pour modifier les paramètres. Le service DSL ne permet pas de se connecter manuellement à Internet. Une fois installé, le routeur se connecte automatiquement au réseau de votre fournisseur d'accès à Internet (FAI). Aucune connexion manuelle n'est nécessaire. Lorsque vous ouvrez le navigateur Web, l’écran de connexion s’affiche, même si vous n’avez pas besoin de vous connecter. Les instructions suivantes sont spécifiques à Internet Explorer, mais procédez de la même façon pour les autres navigateurs.

Ouvrez votre navigateur Web.

Cliquez sur l'onglet Connections (Connexions).

Sélectionnez Never dial a connection (Ne jamais établir de connexion).

Cliquez sur OK. 28Le routeur ne dispose pas de port coaxial pour la connexion par câble. Un câble coaxial ne peut être connecté qu'à un modem câble. Votre modem routeur fonctionne en tant que modem avec votre connexion Internet ADSL, mais si vous disposez d'une connexion Internet par câble, votre modem routeur doit être connecté à un modem câble supplémentaire. Voir page 9

Sur Windows XP, le routeur n'apparaît pas sur l'écran My Network Places (Favoris réseau). Dans la section Network Tasks (Gestion du réseau), cliquez sur Show icons (Afficher les icônes) des périphériques UPnP en réseau. Si le routeur n'apparaît toujours pas, procédez comme suit : Cliquez sur Start > Control Panel > Firewall (Démarrer > Panneau de configuration > Pare- feu). Cliquez sur l'onglet Exceptions. Sélectionnez UPnP Framework. Cliquez sur OK. Si certaines de vos questions ne sont pas abordées dans cette annexe, consultez le site Web à l'adresse suivante : linksys.com/support.

29Spécifications Linksys X6200 Nom du modèle Modem routeur Wi-Fi double bande ADSL / VDSL AC750 Linksys Référence du modèle X6200 Vitesse des ports 10 / 100 / 1000 Mbit/s (Gigabit Ethernet) Fréquence radio : 2,4 GHz et 5 GHz Nombre d'antennes

Configuration binaire de la clé de sécurité Cryptage jusqu'à 128 bits Systèmes de fichiers pris en charge FAT, NTFS et HFS+ Navigateurs pris en charge Les dernières versions de Google Chrome

(VDSL), G.993.2 (VDSL2) Annexe A, M, L Température de fonctionnement De 0 à 40 °C Température de stockage De -20 à 60 °C Humidité en fonctionnement De 10 % à 80 % d'humidité relative non condensée Humidité de stockage De 5 % à 90 %, sans condensation 30REMARQUES Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre mode routeur ou rendez-vous sur Linksys.com/support. Ces spécifications sont sujettes à modification sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment la capacité du réseau sans fil, le débit de données, la portée et la couverture. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences. Visitez linksys.com/support/ pour notre service d'assistance technique primé. BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs. © 2016 Belkin International, Inc. et/ou ses filiales. Tous droits réservés. 31Felhasználói kézikönyv ADSL/VDSL kétsávos Wi-Fi modem/router X6200
