MANUALE UTENTE X6200 LINKSYS

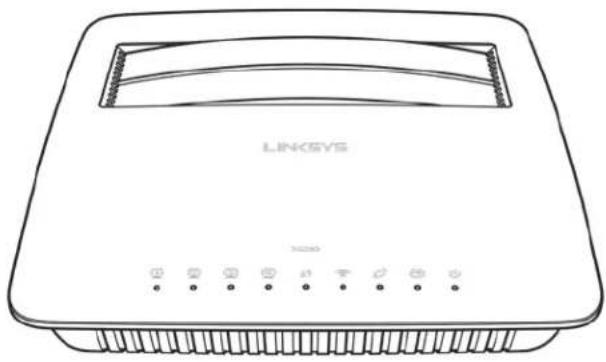

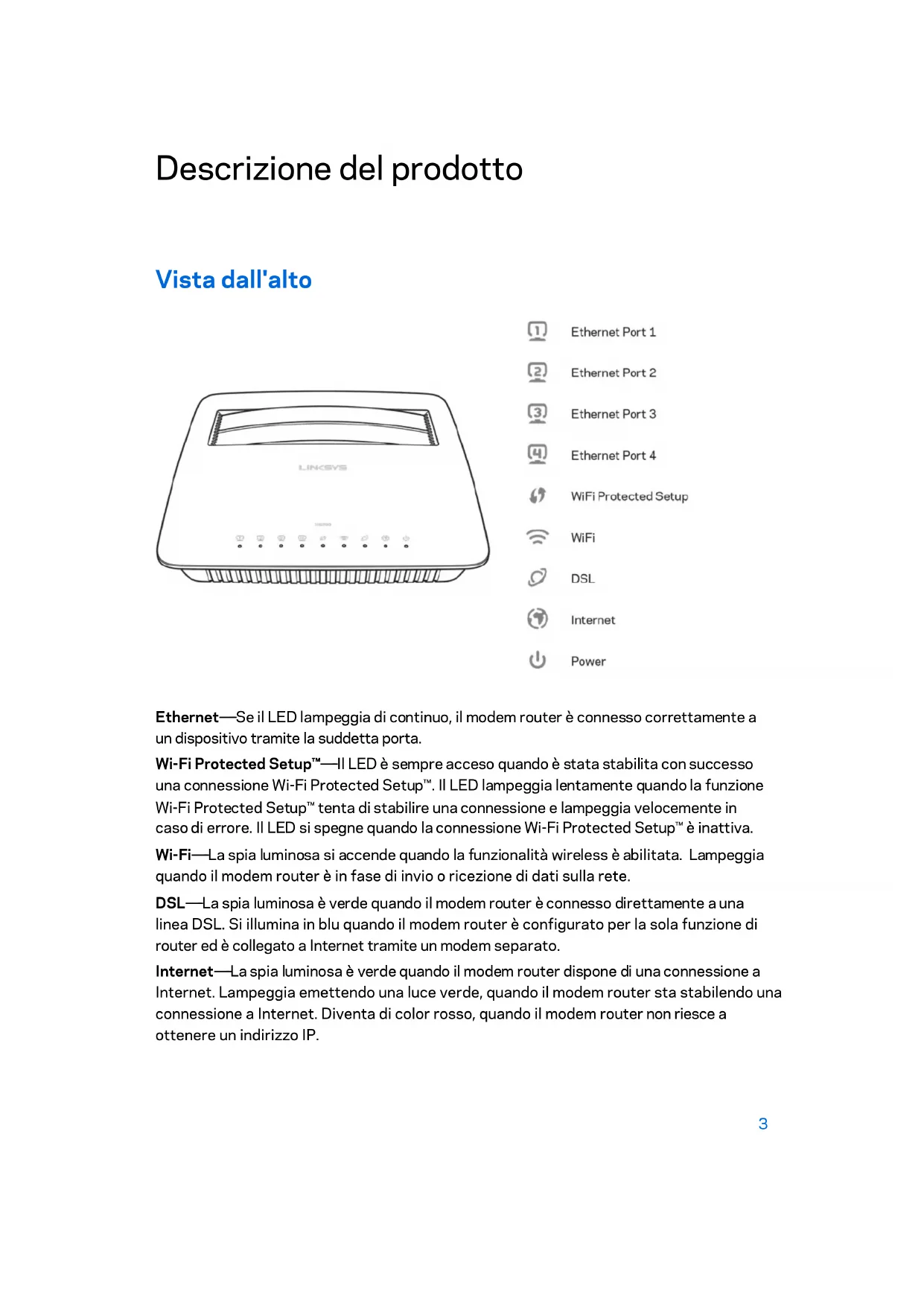

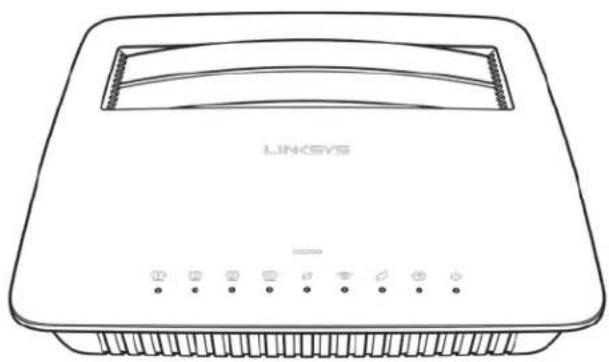

Ethernet------Se il LED lampeggia di continuo, il modem router è connesso correttamente a un dispositivo tramite la suddetta porta. Wi-Fi Protected Setup™------Il LED è sempre acceso quando è stata stabilita con successo una connessione Wi-Fi Protected Setup™. Il LED lampeggia lentamente quando la funzione Wi-Fi Protected Setup™ tenta di stabilire una connessione e lampeggia velocemente in caso di errore. Il LED si spegne quando la connessione Wi-Fi Protected Setup™ è inattiva. Wi-Fi------La spia luminosa si accende quando la funzionalità wireless è abilitata. Lampeggia quando il modem router è in fase di invio o ricezione di dati sulla rete. DSL------La spia luminosa è verde quando il modem router è connesso direttamente a una linea DSL. Si illumina in blu quando il modem router è configurato per la sola funzione di router ed è collegato a Internet tramite un modem separato. Internet------La spia luminosa è verde quando il modem router dispone di una connessione a Internet. Lampeggia emettendo una luce verde, quando il modem router sta stabilendo una connessione a Internet. Diventa di color rosso, quando il modem router non riesce a ottenere un indirizzo IP. 3Alimentazione------La spia luminosa è verde quando il modem router è acceso. Quando il modem router esegue l'autodiagnostica ad ogni avvio, il LED lampeggia. Al termine della diagnostica, il LED rimane acceso fisso. Diventa di color rosso quando si verifica un errore. Retro

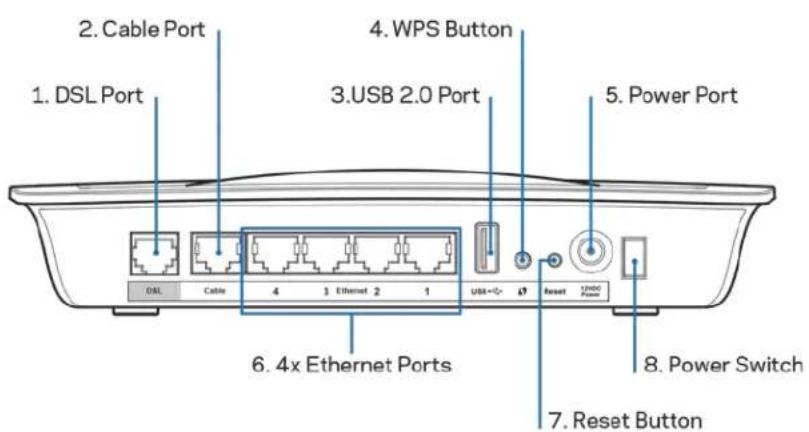

Porta DSL------Permette la connessione alla linea DSL.

Porta cavo------Per utilizzare il modem router solo come router, utilizzare un cavo di rete per connettere questa porta ad una porta LAN/Ethernet di un diverso modem.

Porta USB 2.0------Per connettere e condividere un disco USB sulla rete o su Internet.

Pulsante WPS------Premere questo pulsante per fare in modo che la funzionalità Wi- Fi Protected Setup™ ricerchi il dispositivo wireless abilitato per la procedura Wi-Fi Protected Setup™.

Porta di alimentazione------La porta di alimentazione si collega all'alimentatore incluso.

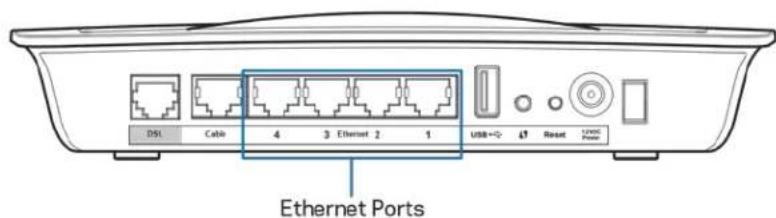

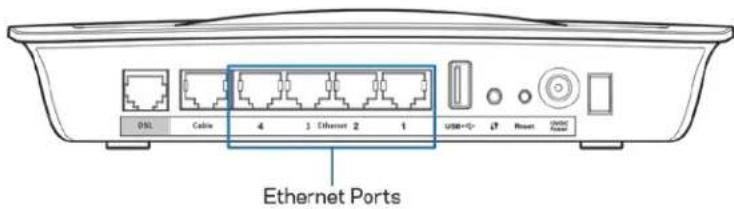

Porte Ethernet—Utilizzando i cavi Ethernet (noti anche come cavi di rete), queste porte Ethernet permettono di connettere il modem router ai computer e altri dispositivi di rete Ethernet alla rete cablata.

Pulsante Reset (Ripristino)------Questo pulsante consente di ripristinare il router alle impostazioni predefinite. Premere e tenere premuto il pulsante Reset per circa cinque secondi.

Pulsante di alimentazione------Premere | (on) per accendere il modem router. 4Installazione a parete Sul pannello inferiore del router, sono presenti due slot per il montaggio a parete. La distanza tra gli slot è di 75,6 mm. Per montare il router sulla parete sono necessarie due viti. Nota—Linksys non è responsabile di eventuali danni causati da un'errata installazione del prodotto. Per montare il modem router:

Individuare il punto in cui installare il router. Accertarsi che la parete scelta sia uniforme, liscia, solida e priva di umidità. Controllare, inoltre, che la presa elettrica sia vicina.

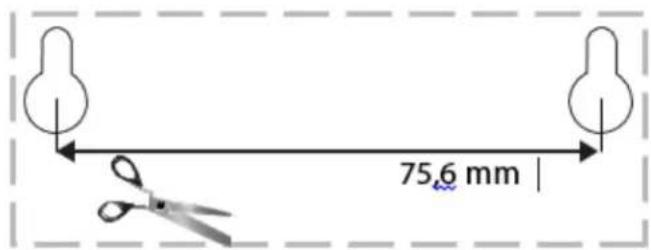

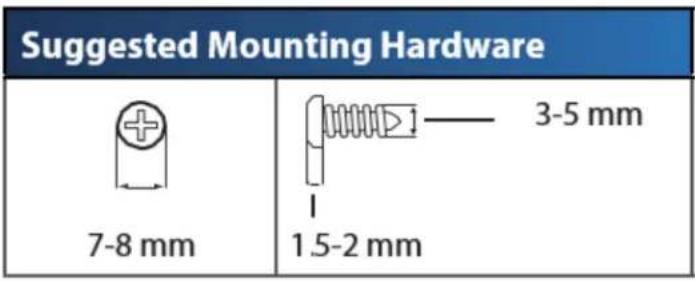

Praticare due fori nella parete. Accertarsi che la distanza tra i fori sia di 75,6 mm.

Inserire una vite in ogni foro, lasciando fuoriuscire la testa della vite di 3 mm.

Allineare gli slot del router per il montaggio a parete con le due viti.

Posizionare gli slot sopra le viti e far scorrere il router verso il basso affinché le viti si inseriscano saldamente negli slot. Schema dell'installazione a parete Stampare questa pagina impostando le dimensioni al 100%. Ritagliare lungo la linea tratteggiata e appoggiarla sulla parete per individuare l'esatta distanza da lasciare tra i due fori. 5Installazione Come effettuare l'installazione

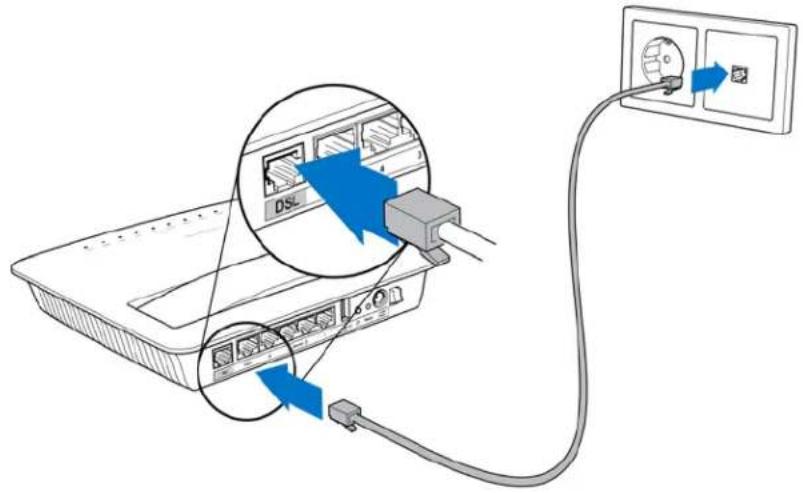

Collegare il cavo telefonico fornito alla porta DSL sul modem router e alla presa a muro. Nota—Nel caso la linea telefonica sembri disturbata, potrebbe essere necessario un microfiltro o uno sdoppiatore. Ciò è richiesto per gli utenti nel Regno Unito; gli altri utenti dovranno contattare il proprio provider del servizio Internet per verificarne la necessità. Gli utenti ISDN non necessitano di un microfiltro. Se è richiesto un microfiltro, sarà necessario installarlo per ciascun telefono o fax utilizzato. Per installare il microfiltro, inserirlo in una presa telefonica con servizio ADSL, quindi connettere un'estremità del cavo telefonico fornito alla porta DSL del microfiltro.

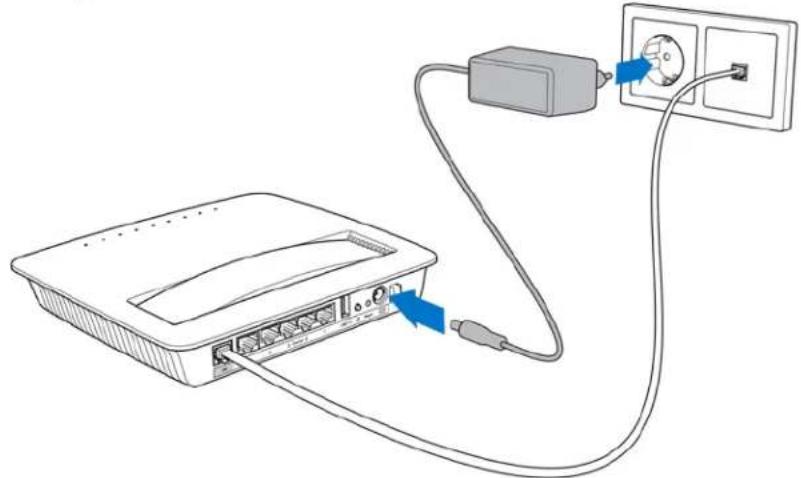

Collegare l'alimentatore al modem router e inserirlo nella fonte di alimentazione.

Su un computer, connettersi al nome della rete protetta, il cui nome è indicato sull'adesivo (è possibile modificare questi dettagli più tardi). Selezionare l'opzione di connessione automatica a questa rete in futuro. L'accesso a Internet non sarà disponibile, fino al termine dell'installazione del modem router.

Per un'installazione cablata, collegare un'estremità del cavo Ethernet (fornito) all'adattatore Ethernet del computer e l'altra estremità alla porta Ethernet sul retro del modem router. Ripetere la fase 2 per ciascun computer o dispositivo aggiuntivo, che si desidera connettere al modem router. Nota--Se l'adattatore Ethernet del computer non è installato, fare riferimento alla documentazione dell'adattatore Ethernet per ulteriori informazioni.

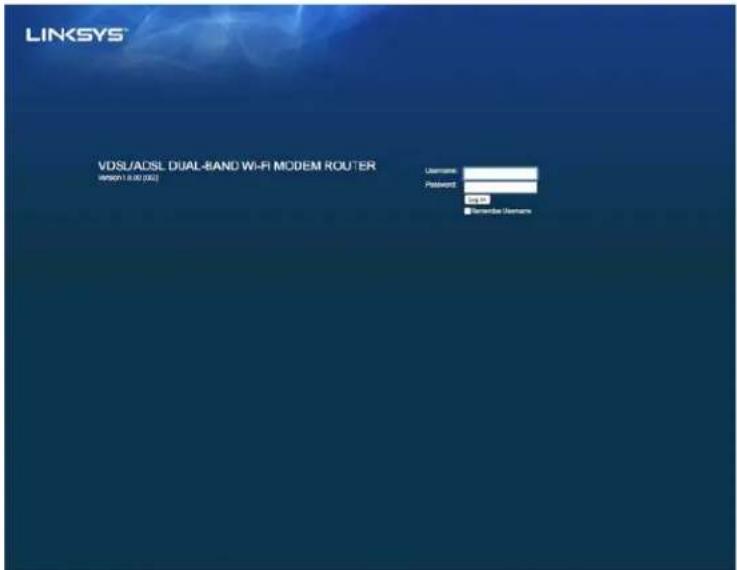

Aprire un browser web e digitare http://192.168.1.1 nella barra degli indirizzi.

Inserire "admin" in entrambi i campi del nome utente e della password e fare clic su Log in (Accedi).

Comparirà quindi la pagina di installazione basata su web per il modem router. Fare clic sulla scheda Quick Start (Avvio rapido).

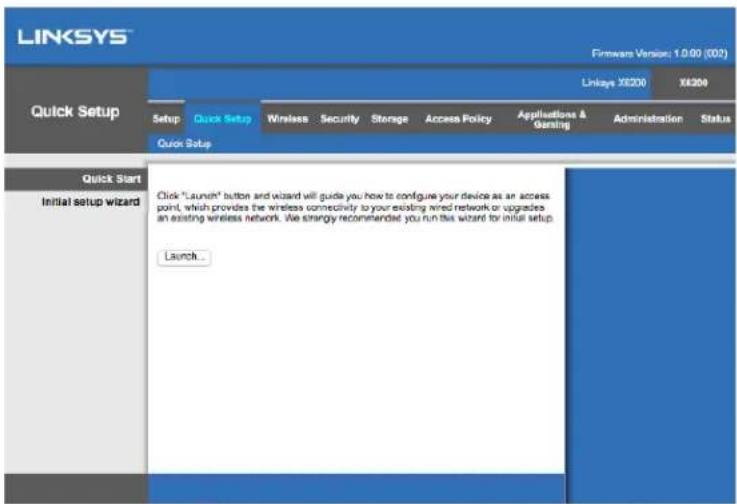

Fare clic su Launch (Avvia) per avviare il programma di installazione guidata. Il programma di installazione guidata è consigliato per l'installazione iniziale, poiché permetterà di eseguire la configurazione del modem router nel modo più efficiente.

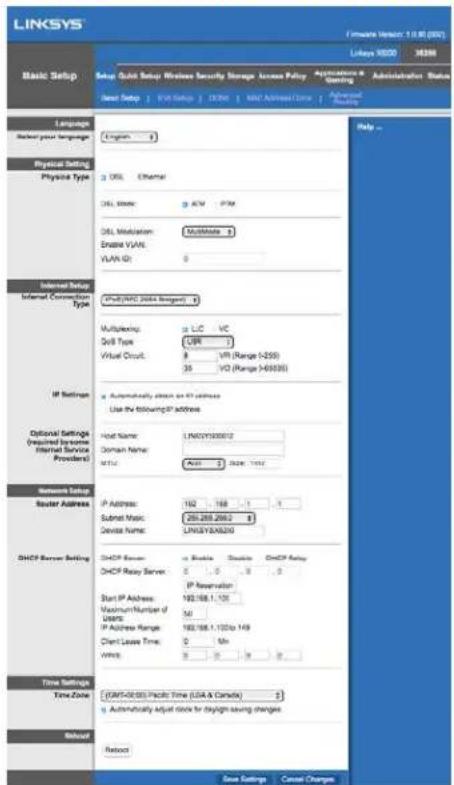

Per un'installazione manuale, fare clic sulla scheda Setup (Configurazione) e utilizzare l'utilità basata su browser.

A questo punto, dovrebbero illuminarsi i LED per alimentazione, wireless ed Ethernet (uno per ciascun computer/dispositivo connesso). In caso contrario, accertarsi che il modem router sia acceso e che i cavi siano connessi correttamente. Installazione VDSL Se la propria connessione è VDSL (es. se sfrutta la linea telefonica, ma ha una velocità di download maggiore di 24 Mbps), sarà necessario installare il modem router manualmente. Il provider del servizio Internet potrebbe fare riferimento alla connessione VDSL come "in fibra". Se si dispongono delle corrette informazioni dal provider di servizi Internet (ISP), l'operazione sarà semplice e veloce.

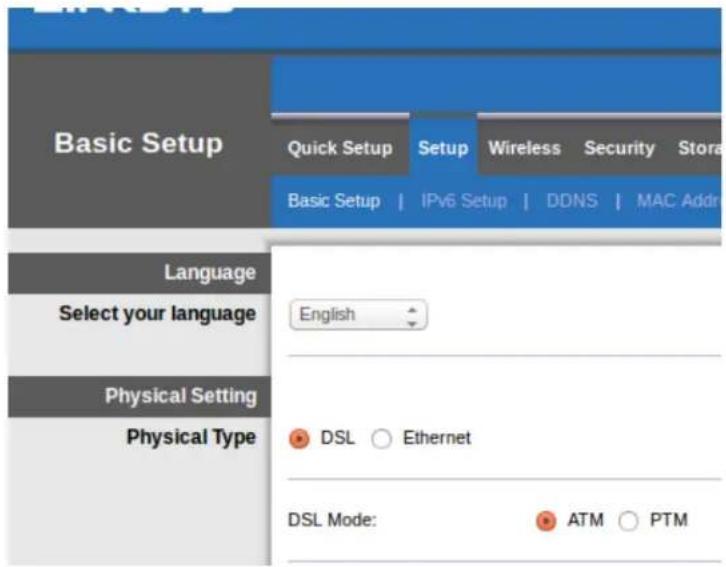

Fare clic su Setup>Basic Setup (Configurazione>Configurazione di base). Nella sezione Physical Setting (Impostazioni fisiche), selezionare DSL for Physical Type (DSL per tipo fisico), quindi PTM per la modalità DSL.

Se il provider di servizi Internet richiede una VLAN, selezionare Enable VLAN (Attiva VLAN) e inserire l'ID VLAN richiesto dall'ISP. Nel caso non si sia certi di quali valori inserire, contattare il supporto tecnico del provider.

Nella sezione Internet Setup > Internet Connection Type (Configurazione Internet > Tipo di connessione Internet), selezionare PPPoE o IPoE (un indirizzo IP dinamico o statico) come da richiesto dal proprio ISP (verificare le informazioni con il supporto tecnico del provider se non si è sicuri). Selezionare la modalità bridge solo se si desidera utilizzare l'unità come modem senza funzionalità router (es. senza Wi-Fi o qualsiasi altra funzionalità di rete).

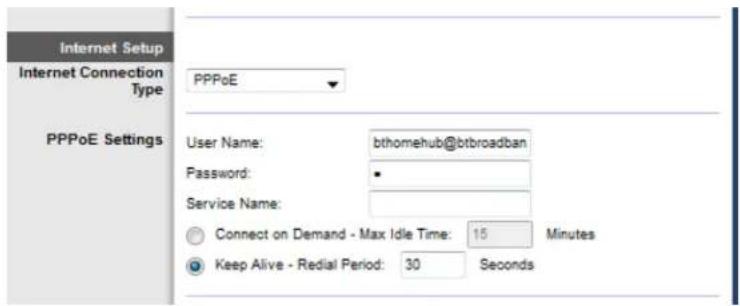

• Se si utilizza il PPPoE, inserire correttamente il nome utente e la password come specificati dal proprio ISP.

Se la propria connessione è di tipo dinamico, selezionare IPoE per il campo Internet Connection Type (Tipo di connessione Internet), mentre per il campo IP Settings (Impostazioni IP) selezionare Automatically obtain an IP address (Ottieni automaticamente un indirizzo IP).

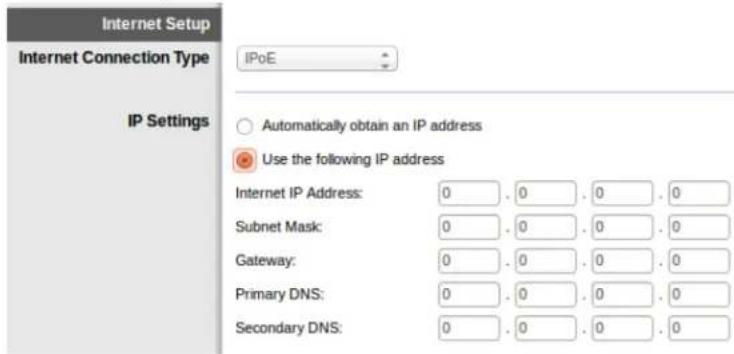

Se l'ISP richiede un IPoE con indirizzo IP statico, selezionare IPoE per il campo Internet Connection Type (Tipo di connessione Internet), quindi selezionare Use the Following IP Address (Utilizza il seguente indirizzo IP) e inserire le impostazioni dell'indirizzo IP (fornite dall'ISP) nei campi indicati.

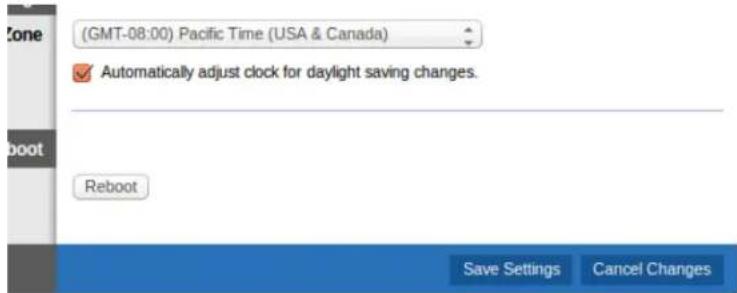

Fare clic su Save Settings (Salva impostazioni), in basso sulla pagina, per salvare le impostazioni e completare l'installazione. 11Configurazione del modem router per la sola funzione di router

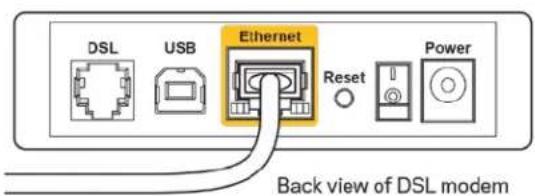

Collegare un'estremità del cavo Ethernet (fornito) all'adattatore Ethernet del computer e l'altra estremità a una porta Ethernet sul retro del modem router.

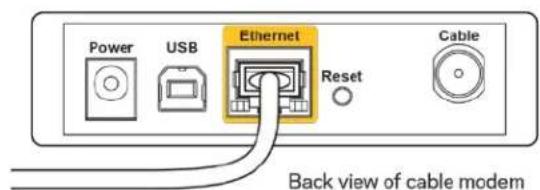

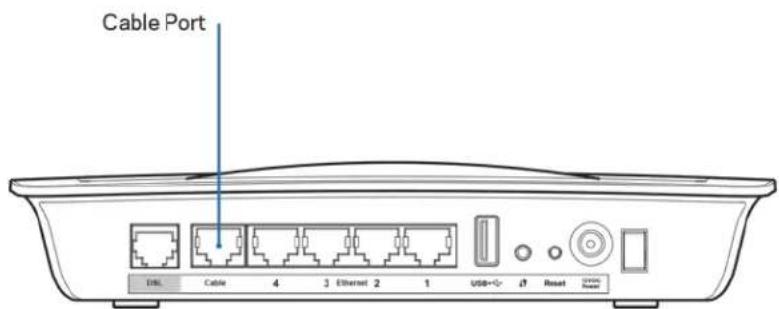

Collegare un'estremità di un cavo Ethernet alla porta Cable (Cavo) sul retro del modem router, quindi connettere l'altra estremità ad una porta Ethernet disponibile sul modem.

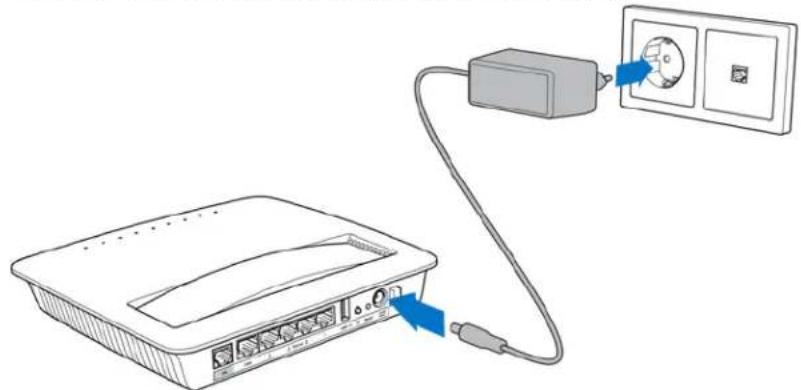

Collegare un'estremità del cavo dell'adattatore di corrente alla porta di alimentazione e l'altra estremità alla presa elettrica.

Accendere il computer che si desidera utilizzare per configurare il modem router.

A questo punto, dovrebbero illuminarsi i LED per alimentazione, wireless ed Ethernet (uno per ciascun computer/dispositivo connesso). In caso contrario, accertarsi che il modem router sia acceso e che i cavi siano connessi correttamente. 13Configurazione avanzata Se si desidera modificare le impostazioni avanzate del router, utilizzare l'utilità basata su browser del router. È possibile accedere all'utilità attraverso un browser Web su un computer collegato al router. Per ulteriori informazioni sull'utilità, fare clic su Help (Guida), sul lato destro dello schermo o visitare il nostro sito Web. Accesso all'utilità basata sul browser

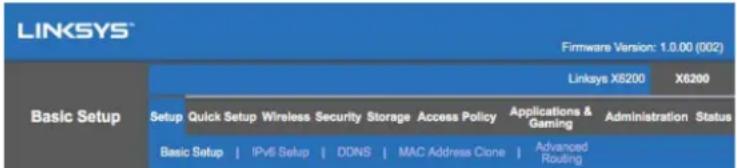

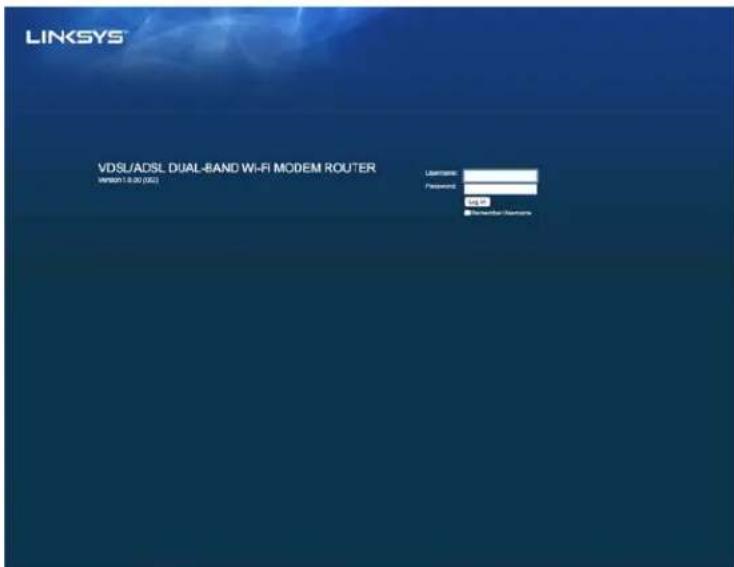

Per accedere all'utilità basata sul browser, avviare il browser web sul computer, quindi inserire l'indirizzo IP (Internet Protocol) predefinito del router, 192.168.1.1, nella barra degli indirizzi. Infine, premere Invio. Nota—È possibile accedere all'utilità basata su browser tramite computer Windows, inserendo il nome del dispositivo nella barra degli indirizzi. Viene visualizzata una schermata di accesso.

Inserire "admin" (amministratore) nel campo User name (Nome utente).

Nel campo Password, inserire la password creata durante l'installazione. Se la password non è stata modificata durante l'installazione, quella predefinita è "admin".

Fare clic su OK per continuare. 14Come utilizzare l'utilità basata su browser Per navigare l'utilità, utilizzare le schede in cima a ogni schermata. Le schede sono organizzate in due livelli, le schede del livello superiore sono per le funzionalità generali, mentre quelle del livello inferiore per le corrispondenti specifiche funzionalità. Nota—Nella presente guida utente, ogni schermata è identificata dai nomi delle schede del livello superiore e del livello inferiore. Ad esempio, "Setup > Basic Setup" (Configurazione > Configurazione di base) è la schermata alla quale si accede dalla scheda del livello superiore Setup (Configurazione), mentre Basic Setup (Configurazione di base) è la scheda del livello inferiore. Se si modifica qualsiasi impostazione sullo schermo, è necessario fare clic su Save Settings (Salva impostazioni) per applicare le modifiche o fare clic su Cancel Changes (Annulla modifiche) per ignorare le modifiche. Questi controlli si trovano in basso a ogni schermata. Nota—Per ulteriori informazioni su ciascun campo, fare clic su Help (Guida), sulla destra dello schermo. Configurazione > Configurazione di base La prima schermata a essere visualizzata è la scheda Basic Setup (Configurazione di base). Questa schermata consente di modificare le impostazioni generali del router. Modalità DSL (ATM/ADSL) Language—Select your Language (Lingua-Selezionare la lingua desiderata) Per utilizzare un'altra lingua, selezionarne una dal menu a discesa. La lingua dell'utilità basata sul browser cambia cinque secondi dopo la selezione. Internet Setup--La sezione Configurazione Internet permette di configurare il router per la connessione Internet. La maggior parte delle informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Internet Connection Type (Tipo di connessione Internet) Nel menu a discesa, scegliere il tipo di connessione fornito dal proprio ISP. I tipi disponibili sono:

Bridged Mode Only (Solo modalità Bridged)------In questa modalità, è disponibile solo la funzione modem DSL e tutte le funzioni gateway sono disattivate. Se selezionata, sarà necessario inserire soltanto le impostazioni VC.

IPoE RFC 2684 Bridged------Se l'opzione è selezionata, inserire i dati corretti per le impostazioni IP. Selezionare Obtain an IP address automatically (Ottieni automaticamente un indirizzo IP), se il provider di servizi Internet assegna un indirizzo IP per la connessione. In caso contrario, selezionare Use the following IP address (Utilizza il seguente indirizzo IP).

IPoA RFC 2684 Routed—Con questo metodo, viene richiesto l'uso di un indirizzo IP permanente per la connessione a Internet.

RFC 2516 PPPoE------Alcuni ISP basati su DSL utilizzano il protocollo PPPoE (Point-to-Point Protocol over Ethernet) per la connessione Internet. Se si utilizza PPPoE, l'indirizzo IP viene fornito automaticamente.

RFC 2364 PPPoA—Alcuni ISP basati su DSL utilizzano il protocollo PPPoA (Point-to-Point Protocol over ATM) per la connessione Internet. Se si utilizza PPPoA, l'indirizzo IP viene fornito automaticamente. Network Setup—La sezione Configurazione rete permette di configurare le impostazioni IP per la rete locale. Modalità DSL (PTM/VDSL) VDSL2 Profiles (Profili VDSL2)—Selezionare i profili VDSL2 supportati dall'ISP. L'impostazione predefinita è Auto (automatico), l'opzione raccomandata. Enable VLAN (Attiva VLAN) — Il modem router etichetterà specifici numeri VLAN verso tutto il traffico in uscita attraverso l'interfaccia WAN. Per ottenere queste informazioni, contattare il proprio ISP. VLAN ID (ID VLAN)—Una volta attivata l'opzione VLAN, sarà necessario inserire un ID VLAN. L'intervallo dell'ID è compreso tra 10 e 4095. Per impostazioni specifiche, contattare il proprio ISP. Internet Setup--La sezione Configurazione Internet permette di configurare il router per la connessione Internet. La maggior parte delle informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Internet Connection Type (Tipo di connessione Internet) Nel menu a discesa, scegliere il tipo di connessione fornito dal proprio ISP. I tipi disponibili sono:

Bridged Mode Only (Solo modalità Bridged)—In questa modalità, è disponibile solo la funzione modem DSL e tutte le funzioni gateway sono disattivate.

iPoE—Se selezionata, inserire i dati corretti per Impostazioni IP. Selezionare Ottieni automaticamente un indirizzo IP se il provider di servizi Internet assegna un indirizzo IP per la connessione. In caso contrario, selezionare Use the following IP address (Utilizza il seguente indirizzo IP).

PPPoE—Alcuni ISP basati su DSL utilizzano il protocollo PPPoE (Point-to- Point Protocol over Ethernet) per la connessione Internet. Se si utilizza PPPoE, l'indirizzo IP viene fornito automaticamente. Modalità Ethernet Language—Select your Language (Lingua-Selezionare la lingua desiderata) Per utilizzare un'altra lingua, selezionarne una dal menu a discesa. La lingua dell'utilità basata sul browser cambia cinque secondi dopo la selezione. Internet Setup--La sezione Configurazione Internet permette di configurare il router per la connessione Internet. La maggior parte delle informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Internet Connection Type (Tipo di connessione Internet) Nel menu a discesa, scegliere il tipo di connessione fornito dal proprio ISP. I tipi disponibili sono:

Automatic Configuration – DHCP (Configurazione automatica - DHCP) — Il tipo di connessione Internet predefinita è la configurazione automatica - DHCP (Dynamic Host Configuration Protocol). Mantenere l'impostazione predefinita solo se il proprio ISP supporta DHCP o se ci si connette mediante un indirizzo IP dinamico. Questa opzione si applica generalmente alle connessioni via cavo.

Static IP (IP statico)------Se la connessione viene effettuata tramite un indirizzo IP fisso, selezionare Static IP (IP statico).

PPPoE------Se si dispone di una connessione DSL, verificare se il proprio ISP utilizza il metodo PPPoE (Point-to-Point Protocol over Ethernet). In tal caso, selezionare PPPoE.

Connect on Demand o Keep Alive------Le opzioni Connect on Demand e Keep Alive (Connessione su richiesta e Connessione sempre attiva) permettono di scegliere se il router si debba connettere a Internet solo quando richiesto (ideale per quando le tariffe del provider di servizi sono in base al tempo), o se il router debba sempre rimanere connesso. Selezionare l'opzione appropriata.

PPTP--Solitamente il servizio PPTP (Point-to-Point Tunneling Protocol) viene utilizzato dalle connessioni in Europa. Se la connessione PPTP supporta DHCP o un indirizzo IP dinamico, selezionare Obtain an IP Address Automatically (Ottieni automaticamente un indirizzo IP). Se la connessione viene effettuata tramite indirizzo IP fisso, selezionare Specify an IP Address (Specifica un indirizzo IP) e configurare le seguenti opzioni.

Connect on Demand o Keep Alive—Le opzioni Connect on Demand e Keep Alive (Connessione su richiesta e Connessione sempre attiva) permettono di scegliere se il router si debba connettere a Internet solo quando richiesto (ideale per quando le tariffe del provider di servizi sono in base al tempo), o se il router debba sempre rimanere connesso. Selezionare l'opzione appropriata.

L2TP------Solitamente, il servizio L2TP (Layer 2 Tunneling Protocol) viene utilizzato dalle connessioni in Israele.

Connect on Demand o Keep Alive------Le opzioni Connect on Demand e Keep Alive (Connessione su richiesta e Connessione sempre attiva) permettono di scegliere se il router si debba connettere a Internet solo quando richiesto (ideale per quando le tariffe del provider di servizi sono in base al tempo), o se il router debba sempre rimanere connesso. Selezionare l'opzione appropriata.

Telstra Cable (Via cavo Telstra)------ Solitamente, il servizio Telstra Cable viene utilizzato per le connessioni in Australia. Network Setup—La sezione Configurazione rete permette di configurare le impostazioni IP per la rete locale. Wireless > Impostazioni wireless di base Nota—Per ulteriori informazioni su ciascun campo, fare clic su Help (Guida), sulla destra dello schermo. Esistono due procedure per la configurazione delle reti wireless del router: manuale e mediante la funzione Wi-Fi Protected Setup. La funzione Wi-Fi Protected Setup consente di configurare in maniera semplice la rete wireless. In caso di dispositivi client come adattatori wireless che supportano la funzione Wi-Fi Protected Setup, è possibile utilizzare questa funzione. Installazione manuale Nota—Dopo aver impostato la rete wireless (o le reti), configurare le impostazioni della protezione wireless. Andare su Wireless > Basic Wireless Settings > Security Modes (Wireless > Impostazioni wireless di base > Modalità di protezione) (p. 21). Impostazioni wireless da 2,4 GHz

Network Mode (Modalità di rete) Nella maggior parte delle configurazioni di rete, deve essere lasciata l'impostazione su Mixed (Mista, predefinita).

Mixed (Mista) ------Se sono presenti dispositivi Wireless-N, Wireless-G e Wireless-B in rete, mantenere l'impostazione predefinita Mixed (Mista).

Wireless-B Only (Solo Wireless-B)------Se sono presenti esclusivamente dispositivi Wireless-B, selezionare Wireless-B Only (Solo Wireless-B).

Wireless-G Only (Solo Wireless-G)------Se sono presenti esclusivamente dispositivi Wireless-G, selezionare Wireless-G Only (Solo Wireless-G).

Wireless-N Only (Solo Wireless-N)------Se sono presenti esclusivamente dispositivi Wireless-N, selezionare Wireless-N Only (Solo Wireless-N).

Disabled (Disattivata)------Se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), selezionare Disabled (Disattivata). Nota—In caso di dubbi sulla modalità da utilizzare, mantenere l'impostazione predefinita Mixed (Mista).

Network Name (SSID) (Nome di rete - SSID)------Per SSID (Service Set Identifier), si intende il nome di rete condiviso da tutti i dispositivi in una rete wireless. Il nome è sensibile alla distinzione tra maiuscole e minuscole e non può contenere più di 32 caratteri. Il valore predefinito è Linksys seguito dalle ultime cinque cifre del numero di serie del router, situato sulla parte inferiore dello stesso. Se si utilizza l'assistente di installazione, il nome della rete potrà essere modificato in un nome facile da ricordare. Nota—Se vengono ripristinate le impostazioni predefinite del router, premendo il pulsante Reset o accedendo alla schermata Administration > Factory Defaults (Amministrazione > Impostazioni predefinite), il nome di rete verrà ripristinato al valore predefinito e tutti i dispositivi della rete wireless verranno ricollegati.

Security Mode (Modalità di protezione)------Consultare la sezione Modalità di protezione (p. 21).

Channel Width (Ampiezza canale)------Per prestazioni ottimali in una rete che utilizza dispositivi Wireless-B, Wireless-G e Wireless-N, selezionare Auto (20 MHz or 40 MHz) (Auto - 20 MHz o 40 MHz). Per un'ampiezza canale di 20 MHz, selezionare 20 MHz only (Solo 20 MHz).

Standard Channel (Canale standard)------Consente di selezionare il canale dall'elenco a discesa per le reti Wireless-B, Wireless-G e Wireless-N. Se non si è sicuri del canale da selezionare, mantenere l'impostazione predefinita Auto (Automatico). 19• SSID Broadcast (Trasmissione SSID)------Quando ricercano le reti wireless a cui associarsi nell'area locale, i client wireless rilevano l'identificativo SSID trasmesso dal router. Per trasmettere il valore SSID del router, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere il valore SSID del router, selezionare Disabled (Disattivato). Impostazioni wireless da 5 GHz

Network Mode (Modalità di rete)------Selezionare gli standard wireless supportati dalla rete.

Mixed (Mista)------Se sono presenti dispositivi Wireless-A, Wireless-AC e Wireless-N (5 GHz) in rete, mantenere l'impostazione predefinita Mixed (Mista).

Wireless-A Only (Solo Wireless-A)------Se sono presenti esclusivamente dispositivi Wireless-A, selezionare Wireless-A Only (Solo Wireless-A).

Wireless-N Only (Solo Wireless-N)------Se sono presenti esclusivamente dispositivi Wireless-N (5 GHz) selezionare Wireless-N Only (Solo Wireless- N). - Wireless-AC Only (Solo Wireless-AC)------Se sono presenti esclusivamente dispositivi Wireless-AC selezionare Wireless-AC Only (Solo Wireless-N).

Wireless-A/N Only (Solo Wireless-A/N)------Se sulla rete sono presenti dispositivi Wireless-A e Wireless-N, selezionare Wireless-A/N Only (Solo Wireless-A/N) - Wireless-A/AC Only (Solo Wireless-A/N)------Se sulla rete sono presenti dispositivi Wireless-N e Wireless-AC, selezionare Wireless-N/AC Only (Solo Wireless-N/AC)

Disabled (Disattivato)------Se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (5 GHz) selezionare Disabled (Disattivato). Note—In caso di dubbi sulla modalità da utilizzare, mantenere l'impostazione predefinita Mixed (Mista).

Network Name (SSID) (Nome di rete)------Per SSID (Service Set Identifier), si intende il nome di rete condiviso da tutti i dispositivi in una rete wireless. Il nome è sensibile alla distinzione tra maiuscole e minuscole e non può contenere più di 32 caratteri. Il valore predefinito è Linksys seguito dalle ultime cinque cifre del numero di serie del router, situato sulla parte inferiore dello stesso. Se si utilizza l'assistente di installazione, il nome della rete potrà essere modificato in un nome facile da ricordare. 20Nota—Se vengono ripristinate le impostazioni predefinite del router, premendo il pulsante di ripristino o accedendo alla schermata Administration > Factory Defaults (Amministrazione > Impostazioni predefinite), il nome di rete verrà ripristinato al valore predefinito e tutti i dispositivi della rete wireless verranno ricollegati.

Security Mode (Modalità di protezione)------Consultare la sezione Security Modes (Modalità di protezione).

Channel Width (Ampiezza canale)------Per prestazioni ottimali in una rete che utilizza dispositivi Wireless-A, Wireless-AC e Wireless-N, selezionare Auto (20 MHz or 40 MHz or 80 MHz) (Auto 20 MHz o 40 MHz). Per un'ampiezza canale di 20 MHz, selezionare 20 MHz only (Solo 20 MHz). Per un'ampiezza canale di 20 MHz o 40 MHz, selezionare Auto (20 MHz or 40 MHz) (Auto 20 MHz o 40 MHz).

Standard Channel (Canale standard)------Selezionare il canale dall'elenco a discesa per le reti Wireless-B, Wireless-G e Wireless-N. Se non si è sicuri del canale da selezionare, mantenere l'impostazione predefinita Auto (Automatico).

SSID Broadcast (Trasmissione SSID)------ Quando ricercano le reti wireless a cui associarsi nell'area locale, i client wireless rilevano l'identificativo SSID trasmesso dal router. Per trasmettere il valore SSID del router, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere il valore SSID del router, selezionare Disabled (Disattivato). Modalità di protezione Opzione di protezione Efficacia WPA2 Personal/Enterprise

Qualsiasi modalità si scelga, ciascun dispositivo della rete wireless DEVE utilizzare quella determinata modalità e la stessa passphrase, o chiave condivisa nel caso di un server RADIUS.

Se si utilizza la cifratura WEP (sconsigliata), selezionare un livello di cifratura WEP, a 40/64-bit (10 cifre esadecimali) o 104/128-bit (26 cifre esadecimali). L'impostazione predefinita è 40/64-bit (10 cifre esadecimali). 21WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA) / WPA2 Personal / WPA Personal

Immettere una passphrase compresa tra 8 e 63 caratteri. L'impostazione predefinita è password. Se è stato utilizzato il software di installazione, allora si disporrà di una passphrase esclusiva. WPA Enterprise, WPA2 Enterprise e WPA2/WPA Enterprise Mista

Utilizzate insieme a un server RADIUS (ossia solo quando un server RADIUS è collegato al router.)

Immettere l'indirizzo IP del server RADIUS.

Immettere il numero della porta del server RADIUS. L'impostazione predefinita è

Immettere la chiave condivisa tra il router e il server. WEP

WEP è un metodo di cifratura di base meno sicuro di WPA.

Encryption (Cifratura)------Selezionare un livello di cifratura WEP, a 40/64-bit (10 cifre esadecimali) o 104/128-bit (26 cifre esadecimali). L'impostazione predefinita è 40/64-bit (10 cifre esadecimali).

Passphrase------Immettere una passphrase per generare automaticamente le chiavi WEP. Quindi, fare clic su Generate (Genera).

Key 1 (Chiave 1)------Se non è stata specificata una passphrase, immettere la chiave WEP manualmente. Disabled (Disattivata) Se si sceglie di disattivare la protezione wireless, l'utente verrà informato che la protezione wireless è disattivata quando tenta di accedere a Internet. È possibile, a questo punto, attivare la protezione wireless o confermare di comprendere i rischi e di voler continuare senza protezione wireless. Nota—Quando la protezione wireless è disattivata, chiunque può accedere alla rete wireless in qualsiasi momento. 22Wi-Fi Protected Setup Esistono tre diversi metodi di utilizzo della procedura Wi-Fi Protected Setup. Utilizzare il metodo idoneo per il dispositivo client che si sta configurando. Nota--La configurazione Wi-Fi Protected Setup consente di configurare un dispositivo client alla volta. Ripetere la procedura per ogni dispositivo client che supporta la configurazione Wi-Fi Protected Setup. Funzionamento della spia Wi-Fi Protected Setup

Il logo riportato sul pannello superiore dell'amplificatore funge da spia della funzione Wi-Fi Protected Setup.

Se è attiva la funzione Wi-Fi Protected Setup, il LED lampeggia lentamente. Al completamento del processo iniziato dalla funzione Wi-Fi Protected Setup, il LED emette una luce fissa.

Nel caso di un errore, il LED lampeggia velocemente per due minuti. Attendere e ripetere l'operazione.

Attendere che il LED emetta una luce fissa, prima di iniziare la sessione successiva della procedura Wi-Fi Protected Setup. 23Pulsante Wi-Fi Protected Setup Utilizzare questo metodo se il dispositivo client è dotato di un pulsante Wi-Fi Protected Setup. Nota— Assicurarsi di configurare un dispositivo client alla volta.

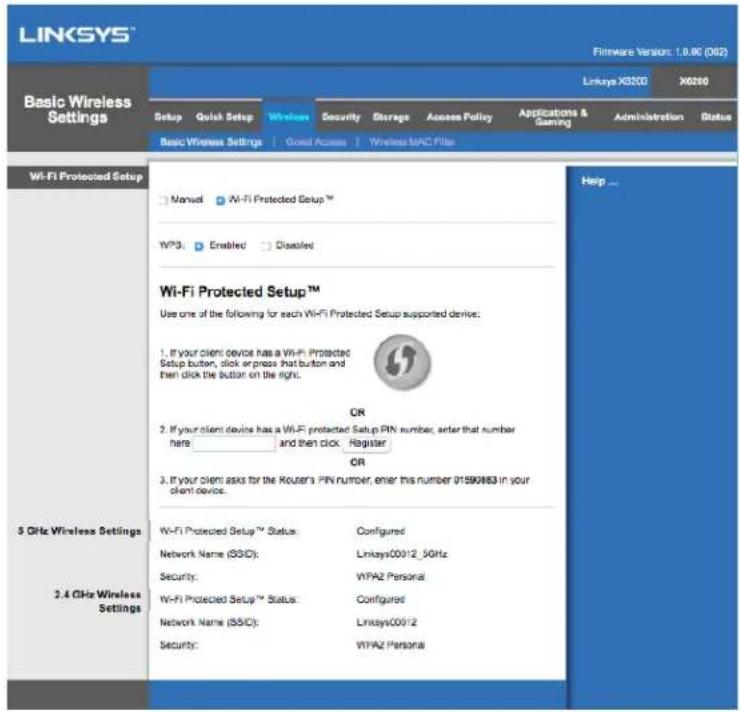

Fare clic o premere il pulsante Wi-Fi Protected Setup sul dispositivo client.

Fare clic sul pulsante Wi-Fi Protected Setup nella schermata Wi-Fi Protected Setup del router OPPURE premere e tenere premuto per un secondo il pulsante Wi-Fi Protected Setup sul retro dell'extender.

Dopo aver configurato il dispositivo client, fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti. Immettere il PIN del dispositivo client sul router Utilizzare questo metodo se il dispositivo client è dotato di un codice PIN (Personal Identification Number) per la Wi-Fi Protected Setup.

Immettere il PIN del dispositivo client nell'apposito campo della schermata Wi-Fi Protected Setup del router.

Fare clic sul pulsante Register (Registra) nella schermata Wi-Fi Protected Setup del router.

Dopo aver configurato il dispositivo client, fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti. Immettere il PIN del dispositivo client sul router Utilizzare questo metodo se il dispositivo client richiede il PIN del router.

Sul dispositivo client, inserire il PIN riportato nella schermata Wi-Fi Protected Setup del router. (Il codice è presente anche sull'etichetta nella parte inferiore del router).

Dopo aver configurato il dispositivo client, fare clic su OK nella schermata Wi-Fi Protected Setup del router entro due minuti. Per ciascuna rete wireless, il nome di rete (SSID), la protezione e la passphrase sono indicati sulla parte inferiore della schermata. Nota--Se si dispone di dispositivi client che non supportano la funzione Wi-Fi Protected Setup, annotare le impostazioni wireless e configurare manualmente i dispositivi client. 24Wireless > Guest Access (Accesso ospite) Utilizzare l'accesso ospite per consentire agli ospiti di visitare la home page solo con accesso Internet. La rete ospite è una rete wireless diversa dalla rete normale. La funzionalità Accesso ospite non fornisce un accesso alla rete locale e alle sue risorse, perciò gli ospiti non potranno accedere ai computer o ai dati personali. Ad esempio, il computer ospite non può stampare con una stampante o copiare file in un computer della rete locale. Ciò aiuta a ridurre l'esposizione della rete locale a possibili rischi. Accesso ospite Allow Guest Access (Consenti accesso ospite)------Per consentire l'accesso a Internet tramite una rete ospite, mantenere l'impostazione predefinita Sì. In caso contrario, selezionare No. Guest Network Name (Nome della rete ospite)------L'impostazione predefinita è il nome della propria rete wireless seguito da "- -- guest". Guest Password (Password ospite)—Quella predefinita è "guest". Se è stato utilizzato il software di installazione, la password è stata cambiata in una esclusiva. Change (Modifica)------Fare clic su questa opzione per modificare la password ospite. Comparirà la schermata Change Guest Password (Modifica password ospite). Immettere una password di lunghezza compresa tra 4 e 32 caratteri. Fare clic su Change (Modifica) per salvare la nuova password e ritornare alla schermata Guest Access (Accesso ospite) Total Guests Allowed (Numero totale ospiti consentito)------Per impostazione predefinita, l'accesso a Internet tramite la rete ospite è consentito a 5 ospiti. Selezionare il numero di ospiti che si desidera autorizzare sulla rete ospite. SSID Broadcast (Trasmissione SSID)------Quando i dispositivi wireless ricercano le reti wireless a cui associarsi nell'area locale, rilevano la trasmissione SSID (nome di rete wireless) tramite il router. Per trasmettere il SSID della rete ospite, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere il valore SSID della rete ospite, selezionare Disabled (Disattivato). Istruzioni per l'ospite Quando un ospite desidera accedere a Internet utilizzando la rete domestica, fornire queste istruzioni.

Sul computer ospite, connettersi alla rete ospite wireless il cui nome è indicato sulla schermata Guest Access (Accesso ospite).

Sulla schermata di login, inserire la password indicata sulla pagina Guest Access (Accesso ospite)

Fare clic su Log In (Accedi) 25Risoluzione dei problemi Il computer non riesce a connettersi a Internet. Attenersi alle istruzioni finché il computer non si connette a Internet:

Verificare che il modem router sia acceso. Il LED di alimentazione deve essere di colore verde e non lampeggiante.

Se il LED di alimentazione lampeggia, spegnere tutti i dispositivi di rete, compreso il modem router e i computer. Quindi, accendere ciascun dispositivo nell'ordine riportato di seguito:

Controllare i LED sul pannello frontale del dispositivo. Verificare che l'indicatore di accensione, quello DSL e almeno uno dei LED numerati siano accesi. In caso contrario, verificare i collegamenti del cavo. Il computer dovrebbe essere collegato a una delle porte Ethernet 1-4 sul dispositivo, mentre la porta DSL del dispositivo deve essere collegata alla linea ADSL. Quando si fa doppio clic sul browser web, vengono richiesti il nome utente e la password. Per eliminare la richiesta, attenersi alle seguenti istruzioni. Avviare il browser web ed eseguire i passaggi riportati di seguito (questi passaggi sono specifici di Internet Explorer ma sono simili per gli altri browser):

Selezionare Strumenti > Opzioni Internet.

Fare clic sulla scheda Connessioni.

Selezionare Non utilizzare mai connessioni remote.

Fare clic su OK. Impossibile connettersi poiché si sta utilizzando un indirizzo IP statico. Fare riferimento alla Guida in linea di Windows per accedere alle proprietà del protocollo TCP/IP e selezionare l'opzione Ottieni automaticamente un indirizzo IP. 26Il computer non riesce a connettersi alla rete in modalità wireless. Verificare che il nome di rete wireless o SSID sia identico sul computer e sul dispositivo. Se è stata attivata la protezione wireless, assicurarsi di utilizzare lo stesso metodo di protezione e la stessa chiave sul computer e sul dispositivo. È necessario modificare le impostazioni sul dispositivo. Aprire il browser web (ad esempio, Internet Explorer o Firefox) e immettere l'indirizzo IP del dispositivo nel campo dell'indirizzo (l'indirizzo IP predefinito è 192.168.1.1). Quando richiesto, completare i campi Nome utente e Password (il valore predefinito per nome utente e password è ‘‘admin’’). Per modificare le impostazioni, fare clic sulla scheda appropriata. Non è possibile utilizzare il servizio DSL per effettuare la connessione manuale a Internet. Dopo aver installato il router, viene effettuata la connessione automatica all'ISP (Internet Service Provider), pertanto non è più necessario effettuare la connessione manuale. Quando si apre il browser web, comparirà la schermata di login, anche se non è necessario effettuare l'accesso. Queste fasi sono specifiche per Internet Explorer ma sono simili per gli altri browser.

Aprire il browser web.

Andare su Strumenti > Opzioni Internet.

Fare clic sulla scheda Connessioni.

Selezionare Non utilizzare mai connessioni remote.

Fare clic su OK. 27Il router non dispone di una porta coassiale per la connessione via cavo. Un cavo coassiale consente il collegamento solo a un modem via cavo. Il modem router funziona come modem con Internet ADSL, ma se si dispone di connessione Internet via cavo, il modem router deve essere collegato a un modem via cavo separato. Vedere pagina

In Windows XP, il router non è presente nella schermata Risorse di rete. Nella sezione Operazioni di rete, fare clic su Mostra le icone per i dispositivi UPnP collegati. Se il router non viene visualizzato, attenersi alle seguenti istruzioni: Selezionare Start > Pannello di controllo > Firewall. Selezionare la scheda Eccezioni. Selezionare Framework UPnP. Fare clic su OK. Se la presente appendice non fornisce risposte a tutte le domande, visitare il sito web linksys.com/support.

Porte Cavo, DSL, alimentazione, USB 2.0, Ethernet (1-

Pulsanti Reset, Wi-Fi Protected Setup, alimentazione LED Ethernet, Wi-Fi Protected Setup™, Wi-Fi, DSL, Internet, alimentazione UPnP Supportato Funzionalità di sicurezza

WEP, WPA, WPA2, RADIUS

Bit chiavi di sicurezza Cifratura fino a 128 bit Supporto file system di archiviazione FAT, NTFS e HFS+ Supporto browser Le più recenti versioni di Google Chrome

Firefox®, Safari® (per Mac® e iPad®), Microsoft Edge e Internet Explorer® versione 8 e successive sono supportate da Linksys Smart Wi-Fi Specifiche ambientali Dimensioni 215 x 40 x 200 mm (8,5 x 1,6 x 7,9") Peso dell'unità 15,9 oz (415 g) Alimentazione 12 V, 1,5 A Certificazioni FCC, CE, K .21, Telepermit, Wi-Fi (IEEE 802 .11ac/a/b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7, 8 Standard ADSL T1 .413i2, G .992 .1 (G .DMT), G .992 .2 (G. Lite), G .992 .3 (ADSL2), G .992 .5 (ADSL2+), G.993.1 (VDSL), G.993.2 (VDSL2) Annex A, M, L Temperatura di esercizio Da 0 a 40°C (da 32 a 104°F) Temperatura di stoccaggio Da -20 a 60°C, (da -4 a 140°F) Umidità di esercizio Umidità relativa dal 10% all'80%, senza condensa Umidità di stoccaggio Dal 5% al 90%, senza condensa 29NOTE Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il modem router oppure visitare il sito Linksys.com/support. Le specifiche sono soggette a variazioni senza obbligo di preavviso. Prestazioni ottimali in conformità alle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dal dispositivo, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse. Visitare linksys.com/support/ per un'assistenza tecnica di primo livello. BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi commerciali di terze parti citati in questo documento sono di proprietà dei rispettivi titolari. © 2016 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati. 30Naudotojo vadovas ADSL / VDSL Dvigubos dažnių juostos „Wi-Fi“ modemo maršruto parinktuvas X6200

Guest Allow Guest Access Guest)— Guest
