MANUALE UTENTE E1500 LINKSYS

Panoramica dei prodotti

E1200/E1500/E2500/E3200....1

Vista posteriore 1

Vista inferiore 1

E4200. 2

Vista superiore 2

Vista posteriore 2

Configurazione del router E-Series

Come ottenere ulteriore assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Configurazione del router . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Avvio di Cisco Connect 3

Utilizzo di Cisco Connect per la gestione del router 3

Configurazione manuale del router . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Configurazione avanzata

Apertura dell'utilità basata sul browser. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Setup (Configurazione) > Basic Setup

(Configurazione di base)....5

Language (Lingua) 5

Internet Setup (Configurazione Internet) 5

(Impostazioni wireless di base)....6

Impostazioni wireless 6

Wireless Security (Protezione wireless)

Impostazioni opzioni 8

Risoluzione dei problemi

Esecuzione di Cisco Connect dopo la configurazione. . . . . . . 11

La configurazione del router non è riuscita .....12

Messaggio Get Windows XP Service Pack 3

(Installa Windows XP Service Pack 3) .....12

(Il cavo Internet non è collegato). 13

Messaggio Device not found (Dispositivo non trovato) .....15

Specifiche tecniche

Linksys E1200....17

Linksys E1500....18

Linksys E2500....19

Linksys E3200....20

Linksys E4200....21

Panoramica dei prodotti

E1200/E1500/E2500/E3200

Vista posteriore

USB 1 2 Ethernet 3 4 Internet Porta Internet Porta di alimentazione Indicatore di alimentazione Porta USB (solo E3200) Porte Ethernet Pulsante Wi-Fi Protected Setup

L'aspetto del router può variare

• Porta USB (solo E3200)—Consente di condividere facilmente lo spazio di archiviazione su disco con altri utenti su Internet o sulla propria rete, collegando un'unità USB a questa porta.
• Porte Ethernet—Consentono di collegare i cavi Ethernet (chiamati anche cavi di rete) alle porte Fast Ethernet (10/100, per E1200 e E1500) o Gigabit (10/100/1000, per E2500 e E3200), contrassegnate in blu, e agli altri dispositivi di rete Ethernet sulla propria rete.
• Porta Internet—Consente di collegare un cavo Ethernet (chiamato anche cavo di rete o Internet) a questa porta, di colore giallo, e al proprio modem.

Pulsante Wi-Fi Protected Setup™—Premendo questo pulsante si può configurare facilmente la protezione wireless sui dispositivi di rete abilitati Wi-Fi Protected Setup. Per maggiori informazioni, vedere "Wireless Security (Protezione wireless)" a pagina 8.

• Indicatore di alimentazione—Rimane acceso in modo fisso quando è presente l'alimentazione e in seguito alla connessione Wi-Fi Protected Setup. Lampeggia lentamente durante l'avvio, gli aggiornamenti del firmware e durante la connessione Wi-Fi Protected Setup. Lampeggia rapidamente quando c'è un errore di Wi-Fi Protected Setup.
• Alimentazione—Consente di collegare l'adattatore di corrente CA incluso a questa porta.

ATTENZIONE

Utilizzare solo l'adattatore in dotazione con il router.

- Pulsante di alimentazione—Premere | (acceso) per accendere il router.

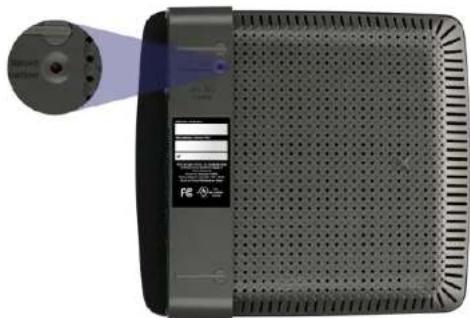

Vista inferiore

L'aspetto del router può variare

- Pulsante di ripristino—Tenere premuto questo pulsante per 5-10 secondi (finché le spie delle porte non lampeggiano contemporaneamente) per ripristinare le impostazioni predefinite del router. In alternativa è possibile ripristinare le impostazioni predefinite utilizzando l'utilità basata sul browser.

E4200

Vista superiore

dipid CICCB Indicatore luminoso

• Indicatore luminoso—Rimane acceso in modo fisso quando è presente l'alimentazione e in seguito alla connessione Wi-Fi Protected Setup. Lampeggia lentamente durante l'avvio, gli aggiornamenti del firmware e durante la connessione Wi-Fi Protected Setup. Lampeggia rapidamente quando c'è un errore di Wi-Fi Protected Setup.

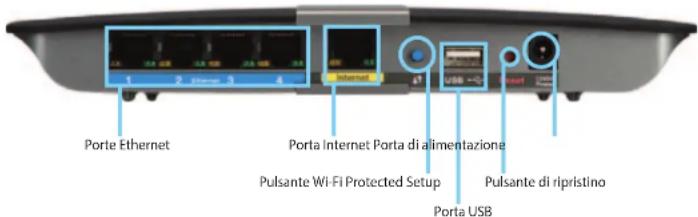

Vista posteriore

Porte Ethernet Porta Internet Porta di alimentazione Pulsante Wi-Fi Protected Setup Pulsante di ripristino Porta USB

• Porte Ethernet—Consentono di collegare i cavi Ethernet (chiamati anche cavi di rete) alla porte Gigabit (10/100/1000), di colore blu, e agli altri dispositivi di rete Ethernet sulla propria rete
• Porta Internet—Consente di collegare un cavo Ethernet (chiamato anche cavo di rete o Internet) a questa porta, di colore giallo, e al proprio modem.
• Pulsante Wi-Fi Protected Setup™—Premendo questo pulsante si può configurare facilmente la protezione wireless sui dispositivi di rete abilitati Wi-Fi Protected Setup. Per maggiori informazioni, vedere "Wireless Security (Protezione wireless)" a pagina 8.
• Porta USB—Consente di condividere facilmente lo spazio di archiviazione su disco con altri utenti su Internet o sulla propria rete, collegando un'unità USB a questa porta.
• Pulsante di ripristino—Tenere premuto questo pulsante per 5-10 secondi (finché le spie delle porte non lampeggiano contemporaneamente) per ripristinare le impostazioni predefinite del router. In alternativa è possibile ripristinare le impostazioni predefinite utilizzando l'utilità basata sul browser.
• Alimentazione—Consente di collegare l'adattatore di corrente CA incluso a questa porta.

ATTENZIONE

Utilizzare solo l'adattatore in dotazione con il router.

- Pulsante di alimentazione—Premere | (acceso) per accendere il router.

Configurazione del router E-Series

Come ottenere ulteriore assistenza

Oltre alla presente guida per l'utente, è possibile ottenere assistenza nei seguenti modi:

• Linksys.com/support (documentazione, download, domande frequenti, assistenza tecnica, chat dal vivo, forum)
• CD di configurazione (guida alla risoluzione dei problemi, note legali e sulle regolamentazioni)
• Assistenza Cisco Connect (eseguire Cisco Connect, quindi fare clic su Learn More - Ulteriori informazioni, se disponibile)
• Guida sensibile al contesto con utilità basata sul browser (aprire l'utilità, quindi fare clic su Help - Guida nella colonna di destra).

Configurazione del router

Il modo più semplice e rapido per configurare il router è eseguire il software di configurazione di Cisco Connect.

Avvio di Cisco Connect

Quando si esegue il CD di configurazione, Cisco Connect (il software di configurazione del router) viene installato automaticamente sul computer. Quindi, sarà possibile utilizzare Cisco Connect per gestire facilmente il router.

NOTA: Se si perde il CD di configurazione, è possibile scaricare il software da Linksys.com/support.

Per avviare Cisco Connect per la prima volta:

1. Inserire il CD nell'unità CD o DVD.
2. Fare clic su Set up your Linksys Router (Configurazione del router Linksys).
   Se questa opzione non viene visualizzata:
3. Per Windows, fare clic su Start, Computer, quindi fare doppio clic sull'unità CD e l'icona Setup (Configurazione).
4. Per Mac, fare doppio clic sull'icona del CD sulla scrivania, quindi fare doppio clic sull'icona Setup (Configurazione).
5. Attenersi alle istruzioni su schermo per completare l'installazione del router.

Utilizzo di Cisco Connect per la gestione del router

Dopo la configurazione del router e l'installazione di Cisco Connect, è possibile utilizzare Cisco Connect per gestire facilmente gran parte delle impostazioni del router, quali:

• Connessione dei dispositivi alla rete
  • Verifica della velocità di connessione Internet
• Configurazione della funzione Filtro famiglia
• Configurazione accesso ospiti
• Modifica del nome e della password del router

Configurazione manuale del router

Dopo la configurazione mediante l'apposito software (disponibile sul CD), il router è pronto per l'uso. Per modificare le impostazioni di rete avanzate o se il software non viene eseguito, utilizzare l'utilità basata sul browser del router. È possibile accedere all'utilità tramite browser Web su un computer connesso al router. Per maggiori informazioni sull'utilizzo dell'utilità, vedere "Apertura dell'utilità basata sul browser" a pagina 4.

Configurazione avanzata

Apertura dell'utilità basata sul browser

Per accedere ad alcune impostazioni avanzate, è necessario aprire l'utilità basata sul browser.

Per aprire l'utilità basata sul browser:

1. Eseguire Cisco Connect, fare clic su Change (Modifica) sotto Router settings (Impostazioni del router), fare clic su Advanced settings (Impostazioni avanzate), quindi fare clic su OK.

In alternativa:

Aprire un browser Web su un computer connesso alla propria rete, quindi accedere al sito 192.168.1.1.

Il router chiede di inserire nome utente e password.

1. Inserire nome utente e password e fare clic su OK. Si apre il menu principale dell'utilità.

SUGGERIMENTI

Se si configura il router senza utilizzare Cisco Connect, la password predefinita del router è admin. (Il campo del nome utente può essere lasciato vuoto.)

Se per configurare il router è stato utilizzato Cisco Connect, è possibile visualizzare il nome utente e la password del router eseguendo Cisco Connect e facendo clic su Router settings (Impostazioni del router).

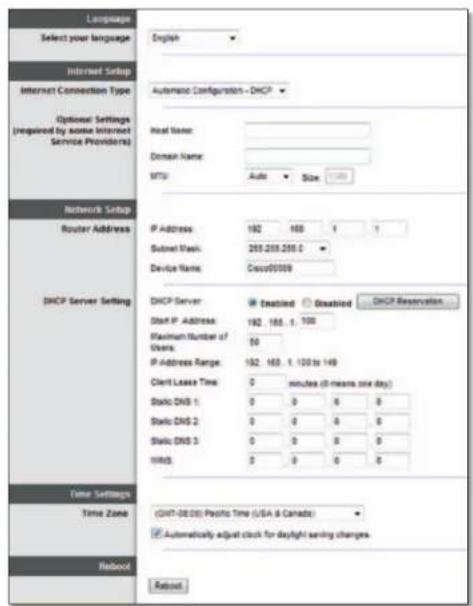

Setup (Configurazione) > Basic Setup (Configurazione di base)

La prima schermata visualizzata è la schermata Basic Setup (Configurazione di base). Questa schermata consente di modificare le impostazioni generali del router.

Select your language (Selezionare la lingua desiderata) Per utilizzare un'altra lingua, selezionarla dal menu a discesa. La lingua dell'utilità basata sul browser cambia cinque secondi dopo la selezione.

Internet Setup (Configurazione Internet)

La sezione Internet Setup (Configurazione Internet) consente di configurare il router per la propria connessione Internet. La maggior parte delle informazioni può essere ottenuta dal proprio provider di servizi Internet (ISP).

Internet Connection Type (Tipo di connessione Internet)

Nel menu a discesa, scegliere il tipo di connessione Internet fornito dal proprio ISP. I tipi disponibili sono:

• Automatic Configuration - DHCP (Configurazione automatica - DHCP)
- Static IP (IP statico)
- PPPoE
. PPTP
L2TP
• Telstra Cable (Cavo Telstra)

Automatic Configuration - DHCP (Configurazione automatica - DHCP)

Il tipo di connessione Internet predefinito è Automatic Configuration - DHCP (Configurazione automatica - DHCP). DHCP sta per Dynamic Host Configuration Protocol. Mantenere l'impostazione predefinita solo se il proprio ISP supporta DHCP o se ci si connette mediante un indirizzo IP dinamico. (Questa opzione si applica generalmente alle connessioni via cavo.)

Se la connessione viene effettuata tramite un indirizzo IP fisso, selezionare Static IP (IP statico).

PPPoE

Se si dispone di una connessione via DSL, verificare se il proprio ISP utilizza il protocollo PPPoE (Point-to-Point Protocol over Ethernet). In questo caso, selezionare PPPoE.

PPTP

PPTP (Point-to-Point Tunneling Protocol) è un servizio che generalmente si applica solo alle connessioni in Europa. Se la connessione PPTP supporta DHCP o un indirizzo IP dinamico, selezionare Obtain an IP Address Automatically (Ottieni automaticamente un indirizzo IP). Se la connessione viene effettuata tramite indirizzo IP fisso, selezionare Specify an IP Address (Specifica un indirizzo IP) e configurare le opzioni riportate di seguito.

L2TP

L2TP (Layer 2 Tunneling Protocol) è un servizio generalmente utilizzato per le connessioni in Israele.

Il cavo Telstra è un servizio generalmente utilizzato per le connessioni in Australia.

Connect on Demand (Connessione su richiesta) o Keep Alive (Connessione sempre attiva).

Le opzioni Connect on Demand (Connessione su richiesta) o Keep Alive (Connessione sempre attiva) consentono di scegliere se connettere il router a Internet solo quando necessario (utile se il provider addebita un costo in base al tempo effettivo di connessione) o se il router dovrebbe essere sempre connesso. Selezionare l'opzione appropriata.

Wireless > Basic Wireless Settings (Impostazioni wireless di base)

Questa schermata consente di impostare le configurazioni di base per le reti wireless.

NOTA

Dopo aver configurato la rete wireless, configurare le impostazioni di protezione wireless.

Impostazioni wireless

Network Mode (Modalità di rete) Consente di selezionare gli standard wireless supportati dalla rete.

• Mixed (Mista) Se nella rete sono presenti dispositivi Wireless-N (2,4 GHz), Wireless-G e Wireless-B, mantenere l'impostazione predefinita Mixed (Mista).
• Wireless-B/G Only (Solo Wireless-B/G) Se la rete comprende dispositivi Wireless-B e Wireless-G (2,4 GHz), selezionare Wireless-B/G Only (Solo Wireless-B/G).
• Wireless-B Only (Solo Wireless-B) Se sono presenti esclusivamente dispositivi Wireless-B, selezionare Wireless-B Only (Solo Wireless-B).
• Wireless-G Only (Solo Wireless-G) Se sono presenti esclusivamente dispositivi Wireless-G, selezionare Wireless-G Only (Solo Wireless-G).
• Wireless-N Only (Solo Wireless-N) Se sono presenti esclusivamente dispositivi Wireless-N (2,4 GHz) selezionare Wireless-N Only (Solo Wireless-N).
• Disabled (Disattivato) Se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz) selezionare Disabled (Disattivato).

NOTA

Se si dispone di un router dual-band, è possibile selezionare Mixed (Mista), Wireless-A Only (Solo Wireless-A), Wireless-N Only (Solo Wireless-N) o Disabled (Disattivato) per la banda a 5 GHz.

In caso di dubbi sulla modalità da utilizzare, mantenere l'impostazione predefinita, Mixed (Mista).

Network Name (SSID) (Nome di rete - SSID) Per SSID (Service Set Identifier) si intende il nome di rete condiviso da tutti i dispositivi in una rete wireless. Il nome è sensibile alla distinzione tra maiuscole e minuscole e non può contenere più di 32 caratteri. Il nome predefinito è Cisco seguito dalle ultime 5 cifre del numero di serie del router, riportato nella parte inferiore del router. Se per l'installazione è stato utilizzato il software di configurazione, il nome predefinito della rete è stato modificato con un nome facile da ricordare.

NOTA

Se sono state ripristinate le impostazioni predefinite del router premendo il pulsante di ripristino o utilizzando la schermata Administration (Amministrazione) > Factory Defaults (Impostazioni predefinite), il nome della rete ritornerà al valore predefinito. Reimpostare il nome originale della rete, in caso contrario sarà necessario riconnettere tutti i dispositivi sulla rete wireless con il nuovo nome della rete.

Channel Width (Ampiezza canale) Per prestazioni ottimali in una rete che utilizza dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), selezionare Auto (20 MHz or 40 MHz) (Auto - 20 MHz o 40 MHz). Per un'ampiezza canale di 20 MHz, mantenere l'impostazione predefinita 20MHz only (Solo 20 MHz).

Channel (Canale) Consente di selezionare il canale dall'elenco a discesa per le reti Wireless-B, Wireless-G e Wireless-N (2,4 GHz). Se non si è sicuri del canale da selezionare, mantenere l'impostazione predefinita Auto (Automatica).

SSID Broadcast (Trasmissione SSID) Quando un client wireless ricerca le reti wireless a cui associarsi nell'area locale, rileva l'identificativo SSID trasmesso dal router. Per trasmettere l'SSID del router, mantenere l'impostazione predefinita Enabled (Attivato). Se non si desidera trasmettere l'SSID del router, selezionare Disabled (Disattivato).

Wireless Security (Protezione wireless)

Le impostazioni di protezione wireless consentono di configurare la protezione della rete wireless. Il router supporta le seguenti opzioni di protezione wireless: WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA), WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise), WPA2 Enterprise, WPA Enterprise, WEP, e RADIUS. (WPA2 è l'acronimo di Wi-Fi Protected Access. WEP è l'acronimo di Wired Equivalent Privacy. RADIUS è l'acronimo di Remote Authentication Dial-In User Service.)

Opzioni Personal

Opzione di protezione Strength (Efficacia)
WPA2 Personal Strongest (Massima)
WPA2/WPA Mixed Mode (Modalità mista WPA2/WPA)	WPA2: Strongest (Massima)WPA: Strong (Efficace)
WPA Personal Efficace
WEP Basic (Standard)

Opzioni Office

Le opzioni Office sono disponibili per le reti che utilizzano un server RADIUS per l'autenticazione. Le opzioni Office sono più efficaci delle opzioni Personal perché WPA2 e WPA forniscono la crittografia mentre RADIUS fornisce l'autenticazione.

Opzione di protezione Strength (Efficacila)
WPA2 Enterprise	Strongest (Massima)
WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise)	WPA2: Strongest (Massima)WPA: Strong (Efficace)
WPA Enterprise	Efficace
RADIUS	Basic (Standard)

Impostazioni opzioni

Se viene selezionata l'opzione WPA/WPA2 Mixed Mode (Modalità mista WPA/WPA2) come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare WPA/WPA2 e la stessa passphrase.

Se viene selezionata l'opzione WPA2 Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA2 Personal e la stessa passphrase.

Se viene selezionata l'opzione WPA Personal come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA Personal e la stessa passphrase.

Passphrase Immettere una passphrase composta da un numero di caratteri compreso tra 8 e 63. L'impostazione predefinita è password. Se è stato utilizzato il software di configurazione per l'installazione, l'impostazione predefinita è sostituita da una passphrase di accesso univoca, che è possibile trovare eseguendo Cisco Connect, quindi facendo clic su Router settings (Impostazioni del router).

Questa opzione viene utilizzata insieme a un server RADIUS. (Deve essere utilizzata solo quando un server RADIUS è collegato al router.)

NOTE

Se come modalità di protezione viene selezionata l'opzione WPA2/WPA Enterprise Mixed Mode (Modalità mista WPA2/WPA Enterprise), ciascun dispositivo della rete wireless DEVE utilizzare WPA2/WPA Enterprise e la stessa chiave condivisa.

Se viene selezionata l'opzione WPA2 Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA2 Enterprise e la stessa chiave condivisa.

Se viene selezionata l'opzione WPA Enterprise come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WPA Enterprise e la stessa chiave condivisa.

Security Mode: WPA20VPA Enterprise Mixed Node RADIUS Server: 0.0.0.0 RADIUS Port: 1012 Shared Key:

RADIUS Server (Server RADIUS) Immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS) Immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Key (Chiave condivisa) Immettere la chiave condivisa dal router e dal server.

WEP

WEP è un metodo di cifratura di base meno sicuro di WPA.

NOTA:

Se viene selezionata l'opzione WEP come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità WEP e la stessa cifratura/chiave condivisa.

Encryption (Cifratura) Selezionare un livello di cifratura WEP, 40/64 bit (10 hex digits) (40/64 bit - 10 cifre esadecimali) o 104/128 bit (26 hex digits) (104/128 bit - 26 cifre esadecimali). L'impostazione predefinita è 40/64-bit (10 hex digits) (40/64 bit - 10 cifre esadecimali).

Passphrase Immettere una passphrase per generare automaticamente le chiavi WEP. Quindi, fare clic su Generate (Genera).

Key 1-4 (Chiave 1-4) Se non è stata specificata una passphrase, immettere le chiavi WEP manualmente.

TX Key (Chiave TX) Selezionare una chiave TX (di trasmissione) da utilizzare. L'impostazione predefinita è 1.

RADIUS

Questa opzione utilizza il metodo WEP unitamente a un server RADIUS. (Deve essere utilizzata solo quando un server RADIUS è collegato al router.)

NOTA:

Se viene selezionata l'opzione RADIUS come modalità di protezione, ciascun dispositivo della rete wireless DEVE utilizzare la modalità RADIUS e la stessa cifratura/chiave condivisa.

Security Mode: RADIUS RADIUS Server: 0 0 0 0 RADIUS Port: 1812 Shared Key: Encryption: 45 / 84-bit (10 hex digits) Passphrase: Key 1: Key 2: Key 3: Key 4: TX Key: 1 Generate

RADIUS Server (Server RADIUS) Immettere l'indirizzo IP del server RADIUS.

RADIUS Port (Porta RADIUS) Immettere il numero della porta del server RADIUS. L'impostazione predefinita è 1812.

Shared Secret (Segreto condiviso) Immettere la chiave condivisa tra il router e il server.

Encryption (Cifratura) Selezionare un livello di cifratura WEP, 40/64 bit (10 hex digits) (40/64 bit - 10 cifre esadecimali) o 104/128 bit (26 hex digits) (104/128 bit - 26 cifre esadecimali). L'impostazione predefinita è 40/64-bit (10 hex digits) (40/64 bit - 10 cifre esadecimali).

Passphrase Immettere una passphrase per generare automaticamente le chiavi WEP. Quindi, fare clic su Generate (Genera).

Key 1-4 (Chiave 1-4) Se non è stata specificata una passphrase, immettere le chiavi WEP manualmente.

TX Key (Chiave TX) Selezionare una chiave TX (di trasmissione) da utilizzare. L'impostazione predefinita è 1.

Disabilitato

Se si sceglie di disattivare la protezione wireless, l'utente verrà informato che la protezione wireless è disattivata quando tenta di accedere a Internet. A questo punto sarà possibile attivare la protezione wireless o confermare di comprendere i rischi e di voler continuare senza protezione wireless.

Risoluzione dei problemi

In questo capitolo è possibile trovare soluzioni per i problemi di configurazione e connessione a Internet più comuni. Il CD del router contiene Cisco Connect, il software di configurazione del router che facilita la connessione ai dispositivi di rete, consente di modificare le impostazioni del router, controllare l'accesso ospiti, attivare il filtro famiglia e connettersi a Internet. Durante la configurazione, viene installato sul computer anche Cisco Connect. In questo capitolo è possibile trovare le soluzioni da adottare nel caso in cui non sia possibile completare la configurazione di Cisco Connect.

Per maggiore assistenza, rivolgersi al nostro servizio di assistenza tecnica di livello superiore all'indirizzo linksys.com/support.

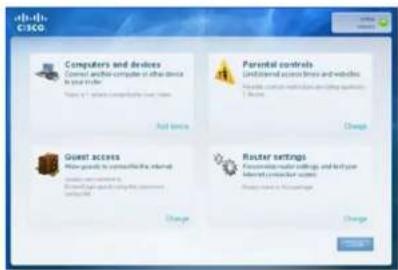

Esecuzione di Cisco Connect dopo la configurazione

Quando si esegue il CD di configurazione, Cisco Connect viene installato automaticamente sul computer. Quindi, è possibile utilizzare Cisco Connect per gestire facilmente la rete.

Per avviare Cisco Connect su un computer Windows:

1. Fare clic su Start, Programmi, quindi su Cisco Connect.

Si apre il menu principale di Cisco Connect.

Per avviare Cisco Connect su un computer con Mac OS X:

1. Aprire il Finder e fare clic su Applicazioni sul pannello di sinistra.

1. Fare doppio clic sull'icona di Cisco Connect.

Si apre il menu principale di Cisco Connect.

La configurazione del router non è riuscita

Se Cisco Connect non ha completato la configurazione, è possibile provare a eseguire le operazioni riportate di seguito:

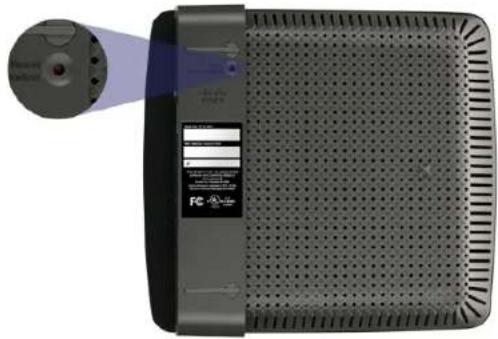

- Tenere premuto il pulsante di ripristino sul router con una graffetta o uno spillo per 10-15 secondi, quindi eseguire di nuovo il programma Setup (Configurazione) sul CD del router.

L'aspetto del router può variare

• Disattivare temporaneamente il firewall del computer (per assistenza, consultare le istruzioni di sicurezza del software), quindi eseguire di nuovo il programma Setup (Configurazione) sul CD del router.
• Se si dispone di un altro computer, utilizzarlo per eseguire di nuovo il programma Setup (Configurazione) sul CD del router.

Messaggio Get Windows XP Service Pack 3 (Installa Windows XP Service Pack 3)

Sui computer con Windows XP, Cisco Connect richiede Service Pack 3 per funzionare. Se quando si configura il router per la prima volta, viene visualizzato il messaggio "Get Windows Service Pack 3" (Installa Windows Service Pack 3), seguire le procedure di risoluzione dei problemi riportate di seguito.

Se la versione del Service Pack attualmente installata è precedente alla versione 3, è necessario scaricare e installare Service Pack 3.

SUGGERIMENTO

Per collegarsi temporaneamente a Internet e scaricare il Service Pack richiesto, è possibile utilizzare il cavo Ethernet incluso per connettere il computer direttamente al modem.

Per installare Service Pack 3:

1. Fare clic sul collegamento nel messaggio di errore di Cisco Connect, oppure connettersi al sito Web Microsoft Update (update.microsoft.com/windowsupdate).
2. Per maggiore assistenza, seguire le istruzioni riportate sul sito Web oppure contattare Microsoft.
3. Dopo aver scaricato e installato Service Pack 3, eseguire il programma Setup (Configurazione) sul CD del router.

Messaggio Your Internet cable is not plugged in (Il cavo Internet non è collegato)

Se quando si cerca di configurare il router viene visualizzato il messaggio "Your Internet cable is not plugged in" (Il cavo Internet non è collegato), seguire questa procedura di risoluzione dei problemi.

Per risolvere il problema:

1. Accertarsi che il cavo Ethernet o Internet (o il cavo simile a quello fornito con il router) sia collegato correttamente alla porta Internet gialla sul retro del router e alla porta appropriata del modem. La porta sul modem generalmente è contrassegnata da un'etichetta che riporta la scritta Ethernet, ma potrebbe anche riportare la scritta Internet o WAN.

Internet 1 2 Internet 3 4 Internet

Retro del router

USB POWER STRAWNET RESET CABLE

Retro del cavo modern

Retro del modem DSL

1. Accertarsi che il modem sia acceso e collegato all'alimentazione. Se dispone di un interruttore di alimentazione, accertarsi che sia impostato sulla posizione ON o I.
2. Se si dispone di un servizio Internet via cavo, verificare che la porta CABLE (Cavo) del modem cablato sia connessa al cavo coassiale fornito dal provider di servizi Internet.

In alternativa, se si dispone di un servizio Internet DSL, accertarsi che la linea telefonica DSL sia connessa alla porta del modem DSL.

1. Se il computer è stato precedentemente connesso al proprio modem con un cavo USB, disconnettere il cavo USB.
2. Tornare alla finestra di Cisco Connect e fare clic su Next (Avanti) per provare di nuovo. Se la finestra è stata chiusa, eseguire il programma Setup (Configurazione) sul CD del router.

Messaggio Cannot access your router (Impossibile accedere al router)

Se non è possibile accedere al router perché il computer non è connesso alla rete, seguire la presente procedura di risoluzione dei problemi.

Per accedere al router, è necessario connettersi alla propria rete. Se si dispone di un accesso wireless a Internet, il problema potrebbe essere provocato da una connessione accidentale a una diversa rete wireless.

Per risolvere il problema sui computer Windows:

1. Fare clic con il tasto destro del mouse sull'icona wireless posizionata nella barra delle applicazioni, sul desktop di Windows.

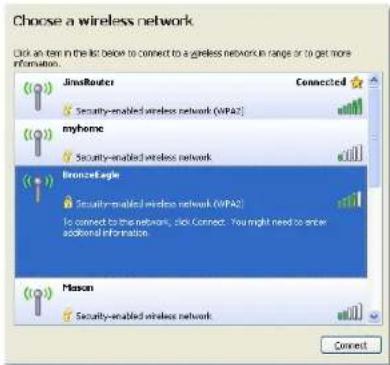

1. Fare clic su View Available Wireless Networks (Visualizza reti wireless disponibili). Viene visualizzato un elenco delle reti disponibili.

1. Fare clic sul nome della propria rete e quindi su Connect (Connetti). Nell'esempio riportato di seguito, il computer è stato connesso a un'altra rete wireless denominata JimsRouter. Il nome della rete Linksys E-Series, BronzeEagle in questo esempio, è mostrato come selezionato.

1. Se viene chiesto di inserire una chiave di rete, digitare la password (chiave di sicurezza) nei campi Network key (Chiave di sicurezza) e Confirm network key (Conferma chiave di sicurezza), quindi fare clic su Connect (Connetti).

Il computer si connette alla rete e ora è possibile accedere al router.

Per risolvere il problema sui computer Mac:

1. Nella barra dei menu, situata nella parte superiore dello schermo, fare clic sull'icona AirPort. Viene visualizzato l'elenco delle reti wireless. Cisco Connect ha assegnato automaticamente un nome alla propria rete. Nell'esempio riportato di seguito, il computer è stato connesso a un'altra rete wireless denominata JimsRouter. Il nome della rete Linksys E-Series, BronzeEagle in questo esempio, è mostrato come selezionato.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle - guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Fare clic sul nome della rete wireless del router Linksys E-Series (nell'esempio, BronzeEagle).
2. Digitare la password della propria rete wireless (chiave di sicurezza) i campo Password, quindi fare clic su OK.

Messaggio Device not found (Dispositivo non trovato)

Se viene visualizzato il messaggio "Device not found" (Dispositivo non trovato) quando si cerca di connettere un dispositivo di rete, ad esempio un iPhone, iPod o smartphone, seguire la presente procedura di risoluzione dei problemi.

Per un segnale più forte durante la configurazione iniziale, spostare i dispositivi wireless vicino al router. In caso contrario il router incontrerà maggiori difficoltà nel rilevare i dispositivi.

Per risolvere il problema:

1. Eseguire Cisco Connect.

Risoluzione dei problemi

1. Fare clic su Computers and Devices (Computer e dispositivi). Viene visualizzata la schermata Computers and other devices (Computer e altri dispositivi).
2. Fare clic su Other Wireless devices (Altri dispositivi wireless).

1. Attivare la connessione Wi-Fi del dispositivo di rete wireless, quindi cercare il nome della rete wireless. Per assistenza, consultare la documentazione del dispositivo.

NOTA

Il dispositivo wireless deve supportare WPA2/WPA.

1. Sul dispositivo di rete wireless, selezionare il nome di rete del router e inserire la password (chiave di sicurezza).
2. In Cisco Connect, fare clic su Next (Avanti).

Esempio: sullo smartphone o altro dispositivo wireless, individuare il menu Wi-Fi e cercare le reti wireless disponibili. In questo esempio, utilizzando le informazioni sulla rete fornite da Cisco Connect e mostrate nella schermata precedente, fare clic su BronzeEagle.

1. Inserire la password (chiave di sicurezza) fornita da Cisco Connect. In questo esempio, la chiave di sicurezza è B6eM9UkCjz.

NOTA

La password è sensibile alla distinzione tra maiuscole e minuscole. Accertarsi di inserire le lettere utilizzando correttamente maiuscole e minuscole.

1. Quando il dispositivo wireless è connesso correttamente alla rete wireless, inserire un nome per il dispositivo in Cisco Connect, quindi fare clic su Finish (Fine).

Nome modello Linksys E1200

Descrizione Router Wireless-N

Numero modello E1200

Standard 802.11n, 802.11g, 802.11b, 802.3u

Porte Alimentazione, Internet ed Ethernet (1-4)

Pulsanti Ripristino, Wi-Fi Protected Setup™

LED Alimentazione/Wi-Fi Protected Setup, Internet, Ethernet (1-4)

Tipo di cablaggio CAT 5e

Potenza trasmessa 802.11n (20 MHz):

14,5 ± 1,5 dBm @ CH6, tutte le velocità

802.11b:

16,5 ± 1,5 dBm @ CH6, tutte le velocità

Guadagno dell'antenna ≤2,5 dBi, ≤4 dBi (2 antenne)

UPnP Supportato

Protezione wireless Wi-Fi Protected Access™ 2 (WPA2), WEP, filtraggio MAC Wireless

Bit chiave di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni 188,7 × 151,7 × 31,2 mm (7,43" × 5,97" × 1,23")

Peso unità 252,7 g (8,91 once)

Alimentazione 12V, 0,5A

Certificazioni FCC, UL/cUL, ICES-003, RSS210,

CE, Wi-Fi (IEEE 802.11b/g/n),

Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F)

Temperatura di

conservazione Da -20 a 60°C (da -4 a 140°F)

Umidità d'esercizio Dal 10% all'80%, senza condensa

Umidità di conservazione Dal 5% al 90%, senza condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support.

Le specifiche sono soggette a modifiche senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Linksys E1500

Nome modello Linksys E1500

Descrizione Router Wireless-N con SpeedBoost

Numero modello E1500

Standard 802.11n, 802.11g, 802.11b, 802.3u

Porte Alimentazione, Internet ed Ethernet (1-4)

Pulsanti Ripristino, Wi-Fi Protected Setup

LED Alimentazione/Wi-Fi Protected Setup, Internet, Ethernet (1-4)

Tipo di cablaggio CAT 5e

Potenza trasmessa 802.11n (20 MHz):

18 ± 1,5 dBm @ CH6, tutte le velocità

Guadagno dell'antenna ≤3 dBi, , ≤4 dBi, ≤4,5 dBi

(3 antenne)

UPnP Supportato

Protezione wireless Wi-Fi Protected Access 2 (WPA2),

WEP, filtraggio MAC Wireless

Bit chiave di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni 188,7 × 151,7 × 31,2 mm

(7,43" × 5,97" × 1,23")

Peso unità 254,1 g (8,96 once)

Alimentazione 12V, 0,5A

Certificazioni FCC, UL/cUL, ICES-003, RSS210,

CE, Wi-Fi (IEEE 802.11b/g/n),

Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F)

Temperatura di

conservazione Da -20 a 60°C (da -4 a 140°F)

Umidità d'esercizio Dal 10% all'80%, senza condensa

Umidità di conservazione Dal 5% al 90%, senza condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web

Linksys.com/support.

Le specifiche sono soggette a modifiche senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Linksys E2500

Nome modello Linksys E2500

Descrizione Router Dual Band N avanzato

Numero modello E2500

Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

N. di antenne 4 totali, 2 interne per ogni banda radio da 2,4 GHz e 5 GHz

Rimovibili (s/n) No

Modulazione 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM,

64-QAM

Capacità di ricezione 2.4 GHz

(tipica) 802.11b: -87 dBm @ 11 Mbps

802.11g: -70 dBm @ 54 Mbps

802.11n 20 MHz: -70 dBm @ MCS15

802.11n 40 MHz: -66 dBm @ MCS15

5 GHz

802.11a: -70 dBm @ 54 Mbps

802.11n 20 MHz: -66 dBm @ MCS23

802.11n 40 MHz: -62 dBm @ MCS23

Guadagno dell'antenna

n dBi 2,4 GHz:

Antenna 1 (posteriore destra): ≤2,94 dBi

Antenna 2 (anteriore destra): ≤3,78 dBi

5 GHz:

Antenna 1 (anteriore destra): ≤5,86 dBi

Antenna 2 (anteriore sinistra): ≤4,88 dBi

UPnP Supportato

Funzioni di protezione WEP, WPA, WPA2

Bit chiave di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni	225 x 35 x 180 mm
(8,86" x 1,38" x 7,09")

Peso unità

452 g (15,94 once)

Alimentazione

12V, 1A

Certificazioni

FCC, IC, CE, Wi-Fi A/B/G/N

Temperatura d'esercizio

Da 0 a 40°C (da 32 a 104°F)

Temperatura di

conservazione

Umidità d'esercizio senza condensa

Umidità di conservazione Dal 5% al 90%, senza condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web

Linksys.com/support.

Le specifiche sono soggette a modifiche senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Linksys E3200

Nome modello Linksys E3200

Descrizione Router Dual Band N ad alte prestazioni

Numero modello E3200

Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

N. di antenne 6 totali, 3 interne per ogni banda radio da 2,4 GHz e 5 GHz

Rimovibili (s/n) No

Velocità porta switch 10/100/1000 Mbps

Porte Internet, Ethernet (1-4), USB, alimentazione

Pulsanti Ripristino, Wi-Fi Protected Setup

LED Alimentazione, Ethernet (1-4)

Modulazione 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM,

64-QAM

Capacità di ricezione 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (tipica)

802.11g: -77 dBm @ 54 Mbps (tipica)

802.11n (20 MHz): -71 dBm @ MCS15 (tipica)

802.11n (40 MHz): -68 dBm @ MCS15 (tipica)

5 GHz

802.11a: -75 dBm @ 54 Mbps (tipica)

802.11n 20 MHz: -70 dBm @ MCS15 (tipica)

802.11n 40 MHz: -67 dBm @ MCS15 (tipica)

Guadagno dell'antenna 2,4 GHz (antenne dipolari)

Antenna 1 ≤ 3 dBi

Antenna 2 ≤ 4 dBi

Antenna 3≤ 4 dBi

5 GHz (antenne dipolari)

Antenna 1 ≤ 4,5 dBi

Antenna 2 ≤ 4,5 dBi

Antenna 3 ≤ 4,5 dBi

UPnP Supportato

Funzioni di protezione WEP, WPA, WPA2

Bit chiave di sicurezza Cifratura fino a 128 bit

di archiviazione FAT, NTFS e HFS+

Specifiche ambientali

Dimensioni 170 x 25 x 190 mm

(6,69" x 0,98" x 7,48")

Peso unità 216 g (7,62 once)

Alimentazione 12V, 2A

Certificazioni FCC, IC, CE, Wi-Fi A/B/G/N

Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F)

Temperatura di

conservazione Da -20 a 60°C (da -4 a 140°F)

Umidità d'esercizio Da 10 a 80%, umidità relativa,

senza condensa

Umidità di conservazione Dal 5% al 90%, senza condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support.

Le specifiche sono soggette a modifiche senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Linksys E4200

Nome modello Linksys E4200

Descrizione Router Wireless-N dalle straordinarie prestazion i

Numero modello E4200

Standard 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Frequenza radio 2,4 e 5 GHz

Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet)

Porte Alimentazione, USB, Internet, Ethernet (1-4)

Pulsanti Ripristino, Wi-Fi Protected Setup

LED Pannello superiore: alimentazione Pannello posteriore: Internet, Ethernet (1-4)

N. di antenne 6 totali, 3 interne per ogni banda radio da 2,4 GHz e 5 GHz

Rimovibili (s/n) No

Modulazioni 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Capacità di ricezione 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (tipica)

802.11g: -77 dBm @ 54 Mbps (tipica)

802.11n: 20 MHz: -71 dBm @ MCS15 (tipica)

802.11n: 40 MHz: -68 dBm @ MCS15 (tipica)

5 GHz

802.11a: -71 dBm @ 54 Mbps (tipica)

802.11n: 20 MHz: -70 dBm @ MCS23 (tipica)

802.11n: 40 MHz: -68 dBm @ MCS23 (tipica)

Guadagno dell'antenna in dBi 2,4 GHz (3 antenne PIFA interne)

PIFA 1 ≤ 3,6 dBi (destra)

PIFA 2 ≤ 3,8 dBi (sinistra)

PIFA 3 ≤ 3,8 dBi (frontale)

5 GHz (3 antenne PIFA interne)

PIFA 1 ≤ 4,8 dBi (destra)

PIFA 2 ≤ 5,3 dBi (sinistra)

PIFA 3 ≤ 5,2 dBi (frontale)

per il dispositivo di

archiviazione FAT32, NTFS e HSF+

UPnP Supportato

Funzioni di protezione WEP, WPA, WPA2

Bit chiave di sicurezza Cifratura fino a 128 bit

Specifiche ambientali

Dimensioni 225 x 25 x 160 mm (8,86" x 0,98" x 6,30")

Peso unità 355 g (12,52 once)

Alimentazione 12V, 2A

Certificazioni FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7

Temperatura d'esercizio Da 0 a 40°C (da 32 a 104°F)

Temperatura di

conservazione Da -20 a 60°C (da -4 a 140°F)

Umidità d'esercizio senza condensa Da 10 a 80%, umidità relativa,

Umidità di conservazione Dal 5% al 90%, senza condensa

NOTE

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure il sito Web Linksys.com/support.

Le specifiche sono soggette a modifiche senza preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare: ad esempio, la capacità della rete wireless, la velocità di trasferimento dati, la portata e la copertura potrebbero essere inferiori. Le prestazioni dipendono da molti fattori, condizioni e variabili, tra cui la distanza dal punto di accesso, il volume del traffico di rete, i materiali edili e la struttura dell'edificio, il sistema operativo in uso, l'insieme dei prodotti wireless utilizzati, le interferenze e altre possibili condizioni avverse.

Visitare llnksys.com/support per assistenza tecnica di altissimo livello

Cisco, il logo Cisco e Linksys sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri paesi.

L'elenco dei marchi di Cisco è disponibile all'indirizzo www.cisco.com/go/trademarks. Tutti gli altri marchi menzionati nel presente documento appartengono ai rispettivi proprietari.

© 2011 Cisco e/o affiliati. Tutti i diritti riservati.

3425-TBD

E-serie

Inhoudsopgave

Productoverzicht

E1200/E1500/E2500/E3200....1

Achterkant 1

Onderkant 1

E4200. 2

Bovenkant 2

Achterkant 2

Uw E-Series router instellen

Waar kunt u meer hulp vinden? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

De router instellen....3

Cisco Connect starten 3
