BEDIENUNGSANLEITUNG E1500 LINKSYS

be### #### ### #### ### #### Cisco Connect : #### #### ####

بسوyle.

ملاحظة:

Einrichten Ihres Routers der E-Serie

Weitere Hilfe ....3

Einrichten des Routers ....3

Starten von Cisco Connect 3

Verwalten des Routers mit Cisco Connect 3

Manuelles Einrichten des Routers .....3

Erweiterte Konfiguration

Öffnen des browserbasierten Dienstprogramms .....4

Setup (Einrichtung) > Basic Setup (Grundlegende

Einrichtung)....5

Language (Sprache) 5

Internet Setup (Interneteinrichtung) 5

Grundlegende Wireless-Einstellungen .....6

Wireless-Einstellungen 6

Wireless-Sicherheit

Wireless > Wireless-Sicherheit .....8

Personal-Optionen 8

Büro-Optionen 8

Einstellungen für Optionen 8

Fehlerbehebung

Starten von Cisco Connect nach der Installation....11

Ihr Router wurde nicht erfolgreich eingerichtet .....12

Meldung Get Windows XP Service Pack 3

(Beziehen Sie das Windows XP Service Pack 3)....12

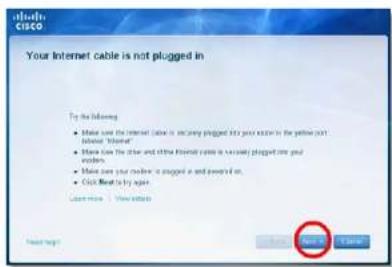

(Ihr Internetkabel ist nicht eingesteckt) .....13

Meldung Cannot access your router

(Kein Zugriff auf den Router) .....14

Meldung Device not found (Gerät nicht gefunden) .....15

Spezifikationen

Linksys E1200....17

Linksys E1500....18

Linksys E2500....19

Linksys E3200....20

Linksys E4200....21

Produktübersicht

E1200/E1500/E2500/E3200

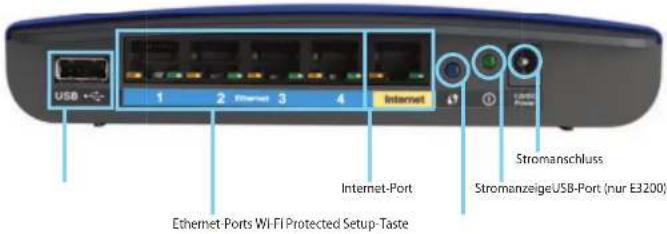

Rückseite

USB 1 2 Ethernet 3 4 Internet Internet-Port Ethernet-Ports Wi-Fi Protected Setup-Taste Stromanschluss StromanzeigeUSB-Port (nur E3200)

Das Erscheinungsbild Ihres Routers kann etwas abweichen

• USB-Port (nur E3200): An diesen Anschluss können Sie ein USB-Laufwerk anschließen, um auf einfache Weise Festplattenspeicher mit anderen Benutzern in Ihrem Netzwerk oder im Internet gemeinsam zu nutzen.
• Ethernet-Ports: Über diese blau gekennzeichneten Fast-Ethernet-Ports (10/100 bei E1200 und E1500) oder Gigabit-Ports (10/100/1000 bei E2500 und E3200) können Sie mithilfe von Ethernetkabeln (auch als Netzwerkkabel bezeichnet) andere Wired-Ethernet-Netzwerkgeräte mit dem Netzwerk verbinden.
• Internet-Port: Über diesen gelb gekennzeichneten Port können Sie mithilfe eines Ethernetkabels (auch als Netzwerk- oder Internetkabel bezeichnet) Ihr Modem anschließen.

Wi-Fi Protected Setup™-Taste: Durch Drücken dieser Taste können Sie auf einfache Weise Wireless-Sicherheit für Netzwerkgeräte mit Wi-Fi Protected Setup konfigurieren. Weitere Informationen finden Sie unter „Wireless-Sicherheit“ auf Seite 8.

• Stromanzeige: Wenn das Gerät an das Stromnetz angeschlossen ist und eine Verbindung mit Wi-Fi Protected Setup hergestellt wurde, bleibt diese Anzeige ständig eingeschaltet. Beim Hochfahren des Geräts, bei Firmware-Upgrades und während einer Verbindung mit Wi-Fi Protected Setup blinkt die Anzeige langsam. Die Anzeige blinkt schnell, wenn ein Fehler mit Wi-Fi Protected Setup auftritt.
• Netzstrom: Schließen Sie an diesen Anschluss das mitgelieferte Wechselstrom-Netzteil an.

WARNUNG

Verwenden Sie nur das mit dem Router gelieferte Netzteil.

- Einschalttaste: Drücken Sie | (ein), um den Router einzuschalten.

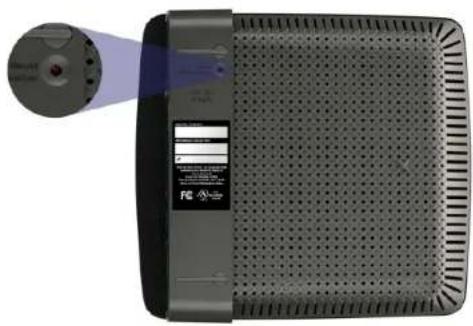

Unterseite

Das Erscheinungsbild Ihres Routers kann etwas abweichen

- Reset-Taste: Drücken Sie diese Taste, und halten Sie sie 5 – 10 Sekunden lang gedrückt (bis die Leuchtanzeigen des Ports gleichzeitig aufleuchten), um den Router auf die Werkseinstellungen zurückzusetzen. Sie können die Standardeinstellungen auch mithilfedes browserbasierten Dienstprogramms wiederherstellen.

E4200

Oberseite

Leuchtanzeige

• Leuchtanzeige: Wenn das Gerät an das Stromnetz angeschlossen ist und eine Verbindung mit Wi-Fi Protected Setup hergestellt wurde, ist diese Anzeige ständig eingeschaltet. Beim Hochfahren des Geräts, bei Firmware-Upgrades und während der Verbindung mit Wi-Fi Protected Setup pulsiert die Anzeige langsam. Die Anzeige blinkt schnell, wenn ein Fehler mit Wi-Fi Protected Setup auftritt.

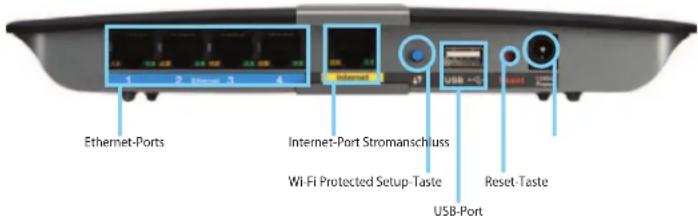

Rückseite

Ethernet-Ports Internet-Port Stromanschluss Wi-Fi Protected Setup-Taste USB-Port Reset-Taste

• Ethernet-Ports: Über diese blau gekennzeichneten Gigabit-Ports (10/100/1000) können Sie mithilfe von Ethernetkabeln andere Wired-Ethernet-Netzwerkgeräte mit dem Netzwerk verbinden.
• Internet-Port: Über diesen gelb gekennzeichneten Port können Sie mithilfe eines Ethernetkabels (auch als Netzwerk- oder Internetkabel bezeichnet) Ihr Modem anschließen.
• Wi-Fi Protected Setup™-Taste: Durch Drücken dieser Taste können Sie auf einfache Weise Wireless-Sicherheit für Netzwerkgeräte mit Wi-Fi Protected Setup konfigurieren. Weitere Informationen finden Sie unter „Wireless-Sicherheit“ auf Seite 8.
• USB-Port: An diesen Anschluss können Sie ein USB-Laufwerk anschließen, um auf einfache Weise Festplattenspeicher mit anderen Benutzern in Ihrem Netzwerk oder im Internet gemeinsam zu nutzen.
• Reset-Taste: Drücken Sie diese Taste, und halten Sie sie 5 – 10 Sekunden lang gedrückt (bis die Leuchtanzeigen des Ports gleichzeitig aufleuchten), um den Router auf die Werkseinstellungen zurückzusetzen. Sie können die Standardeinstellungen auch mithilfe des browserbasierten Dienstprogramms wiederherstellen.
• Netzstrom: Schließen Sie an diesen Anschluss das mitgelieferte Wechselstrom-Netzteil an.

WARNUNG

Verwenden Sie nur das mit dem Router gelieferte Netzteil.

- Einschalttaste: Drücken Sie | (ein), um den Router einzuschalten.

Einrichten Ihres Routers der E-Serie

Weitere Hilfe

Zusätzlich zu diesem Benutzerhandbuch finden Sie an folgenden Stellen weitere Hilfe:

• Linksys.com/support (Dokumentationen, Downloads, Häufig gestellte Fragen, technischer Support, Live-Chat, Foren)
  • Installations-CD (Anleitung zur Fehlerbehebung, rechtliche und zulassungsbezogene Hinweise)
• Cisco Connect-Hilfe (starten Sie Cisco Connect, und klicken Sie dann auf Learn More (Weitere Informationen), soweit verfügbar)
• Kontextbezogene Hilfe im browserbasierten Dienstprogramm (öffnen Sie das Dienstprogramm, und klicken Sie dann in der rechten Spalte auf Help (Hilfe).)

Einrichten des Routers

Verwenden Sie die Installations-Software von Cisco Connect, um Ihren Router so einfach und schnell wie möglich einzurichten.

Starten von Cisco Connect

Wenn Sie die Installations-CD ausführen, wird Cisco Connect (die Installations-Software für den Router) automatisch auf Ihrem Computer installiert. Dann können Sie den Router mit Cisco Connect problemlos verwalten.

HINWEIS: Wenn Sie Ihre Installations-CD verloren haben, können Sie die Software unter Linksys.com/support herunterladen.

So starten Sie Cisco Connect zum ersten Mal:

1. Legen Sie die CD in das CD-ROM- oder DVD-Laufwerk ein.
2. Klicken Sie auf Set up your Linksys Router (Ihren Linksys Router einrichten). Wird dies nicht angezeigt, gehen Sie wie folgt vor:
3. Klicken Sie in Windows auf Start, Arbeitsplatz, und doppelklicken Sie dann auf das CD-Laufwerk und das Symbol Setup (Installieren).
4. Bei Mac doppelklicken Sie auf das CD-Symbol auf Ihrem Desktop. Doppelklicken Sie anschließend auf das Symbol Setup (Installieren).
5. Folgen Sie den Bildschirmanweisungen, um die Einrichtung des Routers abzuschließen.

Verwalten des Routers mit Cisco Connect

Wenn Ihr Router eingerichtet und Cisco Connect installiert ist, können Sie mit Cisco Connect viele Einstellungen Ihres Routers ganz einfach verwalten, z. B.:

• Geräte mit Ihrem Netzwerk verbinden
• Geschwindigkeit der Internetverbindung testen
- Kinderschutzfunktionen konfigurieren
• Gastzugänge einrichten
- Namen und Passwort des Routers ändern

Manuelles Einrichten des Routers

Der Router steht direkt nach der Installation mit der Installations-Software (auf der CD) zur Verfügung. Wenn Sie die erweiterten Einstellungen ändern möchten oder wenn die Software nicht ausgeführt wird, verwenden Sie das browserbasierte Dienstprogramm des Routers. Auf das Dienstprogramm können Sie mit einem Webbrowser, der auf dem Computer, mit dem der Router verbunden ist, installiert ist, zugreifen. Weitere Informationen über das Dienstprogramm finden Sie unter „Öffnen des browserbasierten Dienstprogramms“ auf Seite 4.

Erweiterte Konfiguration

Öffnen des browserbasierten Dienstprogramms

Um Zugang zu einigen erweiterten Einstellungen zu erhalten, müssen Sie das browserbasierte Dienstprogramm öffnen.

Zum Öffnen des browserbasierten Dienstprogramms:

1. Starten Sie Cisco Connect, klicken Sie unter Router settings (Router-Einstellungen) auf Change (Ändern), klicken Sie dann auf Advanced settings (Erweiterte Einstellungen) und anschließend auf OK.

- oder -

Öffnen Sie auf einem Computer, der mit Ihrem Netzwerk verbunden ist, einen Webbrowser, und navigieren Sie dann zu 192.168.1.1.

Sie werden vom Router aufgefordert, einen Benutzernamen und ein Passwort einzugeben.

1. Geben Sie den Benutzernamen und das Passwort ein, und klicken Sie dann auf OK. Das Hauptmenü des Dienstprogramms wird geöffnet.

TIPPS

Wenn Sie Ihren Router ohne Cisco Connect einrichten, lautet das Passwort für Ihren Router standardmäßig admin. (Den Benutzernamen können Sie leer lassen.)

Haben Sie Cisco Connect zum Einrichten Ihres Routers verwendet, dann werden Benutzername und Passwort des Routers angezeigt, wenn Sie Cisco Connect ausführen und dann auf Router settings (Routereinstellungen) klicken.

Setup Configuration Description Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: 100% Default: NET Version Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Default Condition

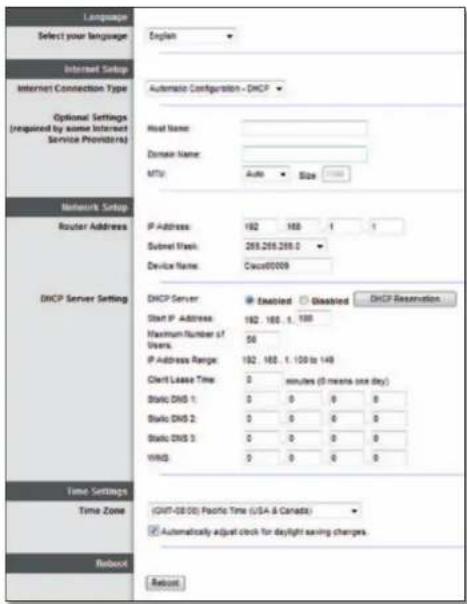

Setup (Einrichtung) > Basic Setup (Grundlegende Einrichtung)

Im ersten geöffneten Fenster wird die Registerkarte Basic Setup (Grundlegende Einrichtung) angezeigt. Hier können Sie die allgemeinen Einstellungen des Routers ändern.

Select your language (Sprache auswählen): Wenn Sie eine andere Sprache verwenden möchten, wählen Sie diese aus dem Dropdown-Menü aus. Fünf Sekunden nach Auswahl der gewünschten Sprache wird die Benutzeroberfläche des browserbasierten Dienstprogramms auf die neue Sprache umgestellt.

Internet Setup (Interneteinrichtung)

Im Bereich Internet Setup (Interneteinrichtung) wird der Router für Ihre Internetverbindung konfiguriert. Die meisten Informationen hierzu erhalten Sie von Ihrem Internetdienstanbieter (Internet Service Provider, ISP).

Internet Connection Type (Internetverbindungstyp)

Wählen Sie aus dem Dropdown-Menü den von Ihrem ISP bereitgestellten Internetverbindungstyp aus. Folgende Typen sind verfügbar:

• Automatic Configuration - DHCP (Automatische Konfiguration - DHCP)
• Static IP (Statische IP-Adresse)
- PPPoE
• PPTP
L2TP
• Telstra Cable (Telstra-Kabel)

Automatic Configuration - DHCP (Automatische Konfiguration - DHCP)

Der Internetverbindungstyp lautet standardmäßig Automatic Configuration - DHCP (Automatische Konfiguration - DHCP; Dynamic Host Configuration Protocol). Behalten Sie diese Einstellung nur bei, wenn DHCP von Ihrem ISP unterstützt wird oder wenn Sie über eine dynamische IP-Adresse mit dem Internet verbunden sind. (Diese Option wird in der Regel für Kabelverbindungen verwendet.)

Static IP (Statische IP-Adresse)

Wenn Sie für die Internetverbindung eine feste IP-Adresse verwenden müssen, wählen Sie die Option Static IP (Statische IP-Adresse) aus.

PPPoE

Wenn Sie eine DSL-Verbindung haben, prüfen Sie, ob Ihr ISP Point-to-Point-Protokoll über Ethernet (PPPoE) verwendet. Trifft dies zu, dann wählen Sie PPPoE aus.

PPTP

Der Dienst PPTP (Point-to-Point-Tunneling-Protokoll) gilt allgemein für Verbindungen in Europa. Wenn Ihre PPTP-Verbindung DHCP oder eine dynamische IP-Adresse unterstützt, dann wählen Sie Obtain an IP Address Automatically (IP-Adresse automatisch beziehen). Wenn Sie für die Internetverbindung eine feste IP-Adresse verwenden müssen, wählen Sie Specify an IP Address (IP-Adresse festlegen), und konfigurieren Sie die nachfolgenden Optionen.

L2TP

Der Dienst L2TP (Layer 2-Tunneling-Protokoll) gilt allgemein für Verbindungen in Israel.

Telstra Cable (Telstra-Kabel)

Der Dienst Telstra-Kabel gilt allgemein für Verbindungen in Australien.

Connect on Demand (Bei Bedarf verbinden) oder Keep Alive (Verbindung aufrecht halten)

Anhand der Optionen „Connect on Demand“ (Bei Bedarf verbinden) oder „Keep Alive“ (Verbindung aufrecht halten) können Sie auswählen, ob der Router die Internetverbindung nur bei Bedarf herstellt (nützlich, wenn Ihr ISP die Verbindungszeit abrechnet) oder ob der Router ständig verbunden sein soll. Wählen Sie die entsprechende Option aus.

Grundlegende Wireless-Einstellungen

In diesem Fenster werden die grundlegenden Einstellungen für den Wireless-Netzwerkbetrieb festgelegt.

HINWEIS

Wenn Sie das bzw. die Wireless-Netzwerke eingerichtet haben, richten Sie die Wireless-Sicherheitseinstellungen ein.

Wireless-Einstellungen

Network Mode (Netzwerkmodus): Wählen Sie die Wireless-Standards, die Ihr System unterstützt.

• Mixed (Gemischt): Wenn Ihr Netzwerk Wireless-N- (2,4 GHz), Wireless-G- und Wireless-B-Geräte enthält, behalten Sie die Standardeinstellung Mixed (Gemischt) bei.
• Wireless-B/G Only (Nur Wireless-B/G): Wenn Ihr Netzwerk Wireless-G- und Wireless-B-Geräte (2,4-GHz) enthält, wählen Sie die Option Wireless-B/G Only (Nur Wireless-B/G).
• Wireless-B Only (Nur Wireless-B): Wenn Ihr Netzwerk ausschließlich Wireless-B-Geräte enthält, wählen Sie die Option Wireless-B Only (Nur Wireless-B) aus.
• Wireless-G Only (Nur Wireless-G): Wenn Ihr Netzwerk ausschließlich Wireless-G-Geräte enthält, wählen Sie die Option Wireless-G Only (Nur Wireless-G) aus.
• Wireless-N Only (Nur Wireless-N): Wenn Ihr Netzwerk ausschließlich Wireless-N-Geräte (2,4-GHz) enthält, wählen Sie die Option Wireless-N Only (Nur Wireless-N) aus.
• Disabled (Deaktiviert): Wenn Sie in Ihrem Netzwerk keine Wireless-B, Wireless-G oder Wireless-N-Geräte (2,4 GHz) verwenden, wählen Sie Disabled (Deaktiviert).

HINWEIS

Wenn Sie einen Dual-Band-Router haben, können Sie Mixed (Gemischt), Wireless-A Only (Nur Wireless-A), Wireless-N Only (Nur Wireless-N) oder Disabled (Deaktiviert) für das 5-GHz-Band auswählen.

Wenn Sie sich nicht sicher sind, welchen Modus Sie verwenden sollen, behalten Sie den Standardwert Mixed (Gemischt) bei.

Network Name (SSID) (Netzwerkname (SSID)): Bei der SSID (Service Set Identifier) handelt es sich um den Netzwerknamen, der von allen Geräten im Wireless-Netzwerk verwendet wird. Sie besteht aus maximal 32 alphanumerischen Zeichen. Es wird zwischen Groß- und Kleinschreibung unterschieden. Sie beginnt standardmäßig mit Cisco gefolgt von den letzten 5 Ziffern der Seriennummer des Routers, die auf der Unterseite des Routers angegeben ist. Wenn Sie zum Einrichten die Installationssoftware verwendet haben, wird der Standard-Netzwerkname auf einen leicht zu merkenden Namen geändert.

HINWEIS

Wenn Sie die Werkseinstellungen des Routers wiederherstellen (durch Drücken der Reset-Taste oder über das Fenster Administration (Verwaltung) > Factory Defaults (Werkseinstellungen), wird der Netzwerkname auf seinen Standardwert zurückgesetzt. Ändern Sie den Netzwerknamen zurück auf den ursprünglichen Namen. Andernfalls müssen Sie alle Geräte in Ihrem Wireless-Netzwerk erneut mit dem neuen Netzwerknamen verbinden.

Channel Width (Kanalbandbreite): Die beste Leistung in einem Netzwerk mit Wireless-B-, Wireless-G- und Wireless-N-Geräten (2,4 GHz) erzielen Sie, wenn Sie die Einstellung Auto (20 MHz or 40 MHz) (Automatisch (20 MHz oder 40 MHz)) beibehalten. Für eine Kanalbandbreite von 20 MHz behalten Sie die Standardeinstellung 20 MHz only (Nur 20 MHz) bei.

Channel (Kanal): Wählen Sie den Kanal aus der Dropdown-Liste für Wireless-B-, Wireless-G- und Wireless-N-Netzwerke (2,4-GHz). Wenn Sie sich nicht sicher sind, welchen Kanal Sie wählen sollen, behalten Sie die Standardeinstellung Auto (Automatisch) bei.

SSID Broadcast (SSID-Übertragung): Wenn Wireless-Clients im lokalen Netzwerk nach einer Verbindung zu Wireless-Netzwerken suchen, erkennen sie die Übertragung der SSID über den Router. Zur Übertragung der SSID des Routers behalten Sie die Standardeinstellung Enabled (Aktiviert) bei. Wenn Sie die SSID des Routers nicht übertragen möchten, wählen Sie Disabled (Deaktiviert) aus.

Wireless-Sicherheit

Wireless > Wireless-Sicherheit

Die Wireless-Sicherheitseinstellungen bestimmen die Sicherheit der Wireless-Netzwerke. Der Router unterstützt die folgenden Wireless-Sicherheitsoptionen: WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, WEP und RADIUS. (WPA steht für Wi-Fi Protected Access. WEP ist die Abkürzung für Wireless Equivalent Privacy. RADIUS ist die Abkürzung für Remote Authentication Dial-In User Service.)

Personal-Optionen

Sicherheitsoption Schutzniveau
WPA2 Personal (WPA2-Personal) Am höchsten
WPA2/WPA Mixed Mode (WPA2-Gemischt)	WPA2: Am höchstenWPA: Hoch
WPA Personal (WPA-Personal) Hoch
WEP Elementar

Büro-Optionen

Die Büro-Optionen sind für Netzwerke verfügbar, die einen RADIUS-Server zur Authentifizierung nutzen. Die Büro-Optionen sind besser als die Personal-Optionen, da WPA2 bzw. WPA eine Verschlüsselung ermöglicht, während RADIUS eine Authentifizierungsmöglichkeit bietet.

Sicherheitsoption Schutzniveau
WPA2-Enterprise Am höchsten
WPA2/WPA- Enterprise-Gemischt	WPA2: Am höchstenWPA: Hoch
WPA-Enterprise Hoch
RADIUS Elementar

Einstellungen für Optionen

WPA2/WPA-Gemischt, WPA2-Personal, WPA-Personal

HINWEISE

Wenn Sie WPA2/WPA-Gemischt als Sicherheitsmodus auswählen, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA2/WPA und dieselbe Passphrase verwenden.

Wenn Sie WPA2-Personal als Sicherheitsmodus ausgewählt haben, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA2-Personal und dieselbe Passphrase verwenden.

Wenn Sie WPA-Personal als Sicherheitsmodus ausgewählt haben, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA-Personal und dieselbe Passphrase verwenden.

Passphrase: Geben Sie eine Passphrase mit 8 bis 63 Zeichen ein. Der Standardwert lautet password (Passwort). Wenn Sie zum Einrichten die Installationsoftware verwendet haben, wird der Standardwert auf eine eindeutige Passphrase geändert. Diese wird angezeigt, wenn Sie Cisco Connect ausführen und dann auf Router settings (Routereinstellungen) klicken.

WPA2/WPA-Enterprise-Gemischt, WPA2-Enterprise, WPA-Enterprise

Diese Optionen werden in Kombination mit einem RADIUS-Server verwendet. (Sie sollten nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEISE

Wenn Sie WPA2/WPA-Enterprise-Gemischt als Sicherheitsmodus auswählen, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA2/WPA-Enterprise und denselben gemeinsamen Schlüssel verwenden.

Wenn Sie WPA2-Enterprise als Sicherheitsmodus ausgewählt haben, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA2-Enterprise und denselben gemeinsamen Schlüssel verwenden.

Wenn Sie WPA-Enterprise als Sicherheitsmodus ausgewählt haben, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA-Enterprise und denselben gemeinsamen Schlüssel verwenden.

RADIUS Server (RADIUS-Server): Geben Sie die IP-Adresse des RADIUS-Servers ein.

RADIUS Port (RADIUS-Port): Geben Sie die Port-Nummer des RADIUS-Servers ein. Die Standardeinstellung lautet 1812.

Shared Key (Gemeinsamer Schlüssel): Geben Sie den Schlüssel ein, der vom Router und von dem zugehörigen Server gemeinsam verwendet wird.

WEP

WEP ist eine einfache Verschlüsselungsmethode, die nicht so sicher wie WPA ist.

HINWEIS:

Wenn Sie WEP als Sicherheitsmodus auswählen, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WEP, dieselbe Verschlüsselung und denselben gemeinsamen Schlüssel verwenden.

Encryption (Verschlüsselung): Wählen Sie eine WEP-Verschlüsselungsstärke aus: 40/64-bit (10 hex digits) (40/64 Bit (10 Hexadezimalziffern)) oder 104/128-bit (26 hex digits) (104/128 Bit (26 Hexadezimalziffern)). Der Standardwert lautet 40/64-bit (10 hex digits) (40/64 Bit (10 Hexadezimalziffern)).

Passphrase: Geben Sie eine Passphrase zur automatischen Erstellung von WEP-Schlüsseln ein. Klicken Sie anschließend auf Generate (Generieren).

Key 1-4 (Schlüssel 1-4): Wenn Sie keine Passphrase eingegeben haben, geben Sie den bzw. die WEP-Schlüssel manuell ein.

TX Key (Übertragungsschlüssel): Wählen Sie einen Standard-Übertragungsschlüssel aus. Die Standardeinstellung lautet 1.

RADIUS

Bei dieser Option wird WEP in Kombination mit einem RADIUS-Server verwendet. (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist.)

HINWEIS:

Wenn Sie RADIUS als Sicherheitsmodus auswählen, MUSS jedes Gerät in Ihrem Wireless-Netzwerk RADIUS und dieselbe Verschlüsselung sowie den gemeinsamen Schlüssel verwenden.

Security Mode: RADIUS RADIUS Server: 0 0 0 0 RADIUS Port: 1812 Shared Key: Encryption: 43 / 54-bit (10 hex digits) Passphrase: Key 1: Key 2: Key 3: Key 4: TX Key: 1 Generate

RADIUS Server (RADIUS-Server): Geben Sie die IP-Adresse des RADIUS-Servers ein. RADIUS Port (RADIUS-Port): Geben Sie die Port-Nummer des RADIUS-Servers ein. Die Standardeinstellung lautet 1812.

Shared Secret (Gemeinsames Geheimnis): Geben Sie den Schlüssel ein, der vom Router und dem zugehörigen Server gemeinsam verwendet wird.

Encryption (Verschlüsselung): Wählen Sie eine WEP-Verschlüsselungsstärke aus: 40/64-bit (10 hex digits) (40/64 Bit (10 Hexadezimalziffern)) oder 104/128-bit (26 hex digits) (104/128 Bit (26 Hexadezimalziffern)). Der Standardwert lautet 40/64-bit (10 hex digits) (40/64 Bit (10 Hexadezimalziffern)).

Passphrase: Geben Sie eine Passphrase zur automatischen Erstellung von WEP-Schlüsseln ein. Klicken Sie anschließend auf Generate (Generieren).

Key 1-4 (Schlüssel 1-4): Wenn Sie keine Passphrase eingegeben haben, geben Sie den bzw. die WEP-Schlüssel manuell ein.

TX Key (Übertragungsschlüssel): Wählen Sieeinen Standard-Übertragungsschlüssel aus. Die Standardeinstellung lautet 1.

Deaktiviert

Wenn Sie die Wireless-Sicherheit deaktivieren, werden Sie beim ersten Versuch, eine Verbindung mit dem Internet herzustellen darüber informiert, dass die Wireless-Sicherheit deaktiviert ist. Sie haben dann die Möglichkeit, die Wireless-Sicherheit zu reaktivieren oder zu bestätigen, dass Sie sich der Risiken bewusst sind, aber dennoch ohne die Wireless-Sicherheit fortfahren möchten.

Fehlerbehebung

In diesem Kapitel erhalten Sie Hilfe zur Lösung häufig auftretender Probleme beim Einrichten und bei der Verbindung mit dem Internet. Auf der CD zu Ihrem Router ist Cisco Connect enthalten, die Installationssoftware für Ihren Router, mit der Sie problemlos Netzwerkgeräte verbinden, Routereinstellungen ändern, Gastzugänge steuern, Kinderschutzfunktionen aktivieren und eine Internetverbindung einrichten können. Cisco Connect wird während der Einrichtung auch auf Ihrem Computer installiert. Wenn Cisco Connect die Einrichtung nicht abschließen kann, finden Sie in diesem Kapitel die entsprechenden Lösungen.

Weitere Hilfe erhalten Sie von unserem ausgezeichneten Kunden-Support unter linksys.com/support.

Starten von Cisco Connect nach der Installation

Wenn Sie die Installations-CD ausführen, wird Cisco Connect automatisch auf Ihrem Computer installiert. Dann können Sie Ihr Netzwerk mit Cisco Connect problemlos verwalten.

So starten Sie Cisco Connect auf einem Windows-Computer:

1. Klicken Sie auf Start, Alle Programme und anschließend auf Cisco Connect.

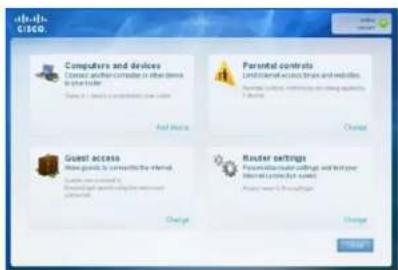

Das Hauptmenü von Cisco Connect wird geöffnet.

So starten Sie Cisco Connect auf einem Mac OS X-Computer:

1. Öffnen Sie Finder und klicken Sie im linken Bereich auf Applications (Anwendungen).

1. Doppelklicken Sie auf das Symbol Cisco Connect.

Das Hauptmenü von Cisco Connect wird geöffnet.

Ihr Router wurde nicht erfolgreich eingerichtet

Wenn Cisco Connect die Einrichtung nicht abgeschlossen hat, können Sie Folgendes versuchen:

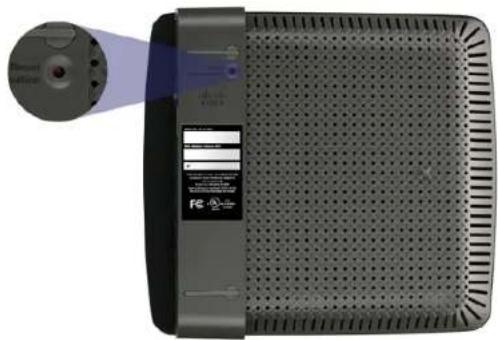

- Drücken Sie die Reset-Taste auf Ihrem Router mit einer Büroklammer oder einer Nadel, und halten Sie sie 10–15 Sekunden gedrückt. Starten Sie dann das Programm Setup (Einrichtung) auf der Router-CD erneut.

Das Erscheinungsbild Ihres Routers kann etwas abweichen

• Deaktivieren Sie vorübergehend die Firewall Ihres Computers (Hilfe dazu finden Sie in den Sicherheitsanweisungen für die Software), und starten Sie dann dass Programm Setup (Einrichtung) auf der Router-CD erneut..
• Wenn Sie einen weiteren Computer haben, verwenden Sie diesen Computer, um das Programm Setup (Einrichtung) der Router-CD erneut auszuführen.

Meldung Get Windows XP Service Pack 3 (Beziehen Sie das Windows XP Service Pack 3)

Damit Cisco Connect auf Windows XP-Computern funktioniert, wird das Service Pack 3 benötigt. Wenn Sie beim ersten Einrichten Ihres Routers die Meldung „Get Windows XP Service Pack 3“ (Windows Service Pack 3 beziehen) erhalten, führen Sie die folgenden Schritte zur Fehlerbehebung aus.

Falls das derzeit installierte Service Pack älter als Version 3 ist, müssen Sie Service Pack 3 herunterladen und installieren.

TIPP

Um vorübergehend eine Verbindung zum Internet herzustellen und das erforderliche Service Pack herunterzuladen, können Sie das mitgelieferte Ethernetkabel verwenden und Ihren Computer direkt an Ihr Modem anschließen.

So installieren Sie Service Pack 3:

1. Klicken Sie in der Cisco Connect-Fehlermeldung auf den Link, oder öffnen Sie die Microsoft Update-Website (update.microsoft.com/windowsupdate).
2. Befolgen Sie die Anweisungen auf der Website, oder wenden Sie sich an Microsoft, falls Sie weitere Hilfe benötigen.
3. Wenn Sie Service Pack 3 heruntergeladen und installiert haben, starten Sie das Programm Setup (Einrichtung) auf der CD Ihres Routers.

Meldung Your Internet cable is not plugged in (Ihr Internetkabel ist nicht eingesteckt)

Wenn Sie beim Einrichten Ihres Routers die Meldung „Your Internet cable is not plugged in“ (Ihr Internetkabel ist nicht eingesteckt) erhalten, führen Sie die folgenden Schritte zur Fehlerbehebung aus.

So beheben Sie dieses Problem:

1. Vergewissern Sie sich, dass ein Ethernet- oder Internetkabel (oder ein Kabel, das dem in Ihrer Routerlieferung ähnelt) sicher an den gelben Internet-Port an der Rückseite Ihres Routers und an den entsprechenden Port an Ihrem Modem angeschlossen ist. Dieser Port am Modem ist in der Regel mit Ethernet bezeichnet, aber er kann auch mit Internet oder WaN bezeichnet sein.

Internet 1 2 Internet 3 4 Internet

Rückseite des Routers

USB POWER NETWORK RESET CABLE

Rückseite des Kabelmodems

Rückseite des DSL-Modems

1. Vergewissem Sie sich, dass Ihr Modem an den Netzstrom angeschlossen und eingeschaltet ist. Falls es über einen Ein/Aus-Schalter verfügt, stellen Sie sicher, dass dieser auf die Position ON (Ein) oder I gestellt ist.
2. Wenn Ihr Internetdienst mit Kabel eingerichtet ist, prüfen Sie, dass der KaBEL-Port des Kabelmodems mit dem von Ihrem ISP gelieferten Koaxialkabel verbunden ist.

Oder, wenn Ihr Internetdienst DSL ist, stellen Sie sicher, dass die DSL-Telefonleitung mit dem DSL-Port des Modems verbunden ist.

1. Wenn Ihr Computer zuvor über ein USB-Kabel mit dem Modem verbunden war, entfernen Sie das USB-Kabel.
2. Kehren Sie zum Fenster Cisco Connect zurück, und klicken Sie für einen erneuten Versuch auf Next (Weiter). Wenn das Fenster bereits geschlossen ist, führen Sie das Programm Setup (Einrichtung) auf der Router-CD erneut aus.

Meldung Cannot access your router (Kein Zugriff auf den Router)

Wenn Sie keinen Zugriff auf den Router haben, weil Ihr Computer nicht mit dem Netzwerk verbunden ist, führen Sie die folgenden Schritte zur Fehlerbehebung aus.

Um Zugriff auf den Router zu erhalten, müssen Sie mit Ihrem eigenen Netzwerk verbunden sein. Wenn Sie momentan Wireless-Internetzugang haben, kann das Problem sein, dass Sie sich unbeabsichtigt mit einem anderen Wireless-Netzwerk verbunden haben.

So beheben Sie das Problem auf Windows-Computern:

1. Klicken Sie auf dem Windows-Desktop mit der rechten Maustaste auf das Wireless-Taskleistensymbol.

1. Klicken Sie auf Verfügbare Drahtlosnetzwerke anzeigen. Daraufhin wird eine Liste aller verfügbaren Netzwerke angezeigt.

1. Klicken Sie auf Ihren eigenen Netzwerknamen und anschließend auf Verbinden. Im nachfolgenden Beispiel war der Computer mit einem anderen Wireless-Netzwerk namens JimsRouter verbunden. Der Netzwerkname der Linksys E-Serie in diesem Beispiel, BronzeEagle, wird als ausgewählt angezeigt.

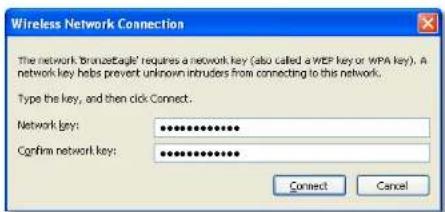

1. Wenn Sie aufgefordert werden, einen Netzwerkschlüssel einzugeben, geben Sie Ihr Passwort (Sicherheitsschlüssel) in die Felder Netzwerkschlüssel und Netzwerkschlüssel bestätigen ein. Klicken Sie dann auf Verbinden.

Ihr Computer stellt eine Verbindung zum Netzwerk her, und Sie sollten nun auf den Router zugreifen können.

So beheben Sie das Problem auf Mac-Computern:

1. Klicken Sie in der Menüleiste ganz oben auf dem Bildschirm auf das Symbol AirPort. Daraufhin wird eine Liste aller Wireless-Netzwerke angezeigt. Cisco Connect hat Ihrem Netzwerk automatisch einen Namen zugewiesen. Im nachfolgenden Beispiel war der Computer mit einem anderen Wireless-Netzwerk namens JimsRouter verbunden. Der Netzwerkname der Linksys E-Serie in diesem Beispiel, BronzeEagle, wird als ausgewählt angezeigt.

1. Klicken Sie auf den Wireless-Netzwerknamen Ihres Routers der Linksys E-Serie (in diesem Beispiel BronzeEagle).
2. Geben Sie das Wireless-Netzwerkpasswort (Sicherheitsschlüssel) in das Feld Password (Passwort) ein, und klicken Sie auf OK.

Meldung Device not found (Gerät nicht gefunden)

Wenn Sie die Meldung „Device not found“ (Gerät nicht gefunden) beim Verbinden mit einem Netzwerkgerät (z. B. iPhone, iPod, oder Smartphone) erhalten, führen Sie die folgenden Schritte zur Fehlerbehebung aus.

Um beim ersten Einrichten ein stärkeres Signal zu erhalten, positionieren Sie Ihre Wireless-Geräte näher zum Router. Der Router erkennt Geräte über längere Distanzen nicht so einfach.

So beheben Sie dieses Problem:

1. Starten Sie Cisco Connect.

1. Klicken Sie auf Computers and devices (Computer und Geräte). Das Fenster Computers and other devices (Computer und andere Geräte) wird angezeigt.
2. Klicken Sie auf Other Wireless devices (Andere Wireless-Geräte).

1. Aktivieren Sie die Wi-Fi-Verbindung Ihrer Wireless-Netzwerkgeräte, und suchen Sie dann den Namen Ihres Wireless-Netzwerks. Hilfe dazu finden Sie in der Dokumentation zu Ihrem Gerät.

HINWEIS

Ihr Wireless-Gerät muss WPA/WPA2 unterstützen.

1. Wählen Sie auf dem Wireless-Netzwerkgerät den Netzwerknamen Ihres Routers aus, und geben Sie das Passwort (Sicherheitsschlüssel) ein.
2. Klicken Sie in Cisco Connect auf Next (Weiter).

Beispiel: Suchen Sie auf Ihrem Smartphone oder einem anderen Wireless-Gerät das Wi-Fi-Menü, und suchen Sie nach verfügbaren Wireless-Netzwerken. In diesem Beispiel, in dem die von Cisco Connect bereitgestellten Netzwerkinformationen verwendet werden, wie im vorigen Bild gezeigt, klicken Sie auf BronzeEagle.

1. Geben Sie das von Cisco Connect bereitgestellte Passwort (Sicherheitsschlüssel) ein. In diesem Beispiel lautet der Sicherheitsschlüssel B6eM9UkCjz.

HINWEIS

Für das Passwort ist die Groß- und Kleinschreibung zu beachten. Stellen Sie sicher, dass Sie die Buchstaben in der korrekten Schreibung eingeben.

1. Wenn Ihr Wireless-Gerät erfolgreich mit Ihrem Wireless-Netzwerk verbunden ist, geben Sie in Cisco Connect einen Namen für das Gerät ein und klicken dann auf Finish (Fertig stellen).

Übertragene Leistung 802.11n (20 MHz):

15,0 ± 1,5 dBm bei CH6, MCS 0\~4, MCS 8\~12

13,5 ± 1,5 dBm bei CH6, MCS 5\~7, MCS 13\~15

802.11n (40 MHz):

14,0 ± 1,5 dBm bei CH6, MCS 0\~4, MCS 8\~12

13,5 ± 1,5 dBm bei CH6, MCS 5\~7, MCS 13\~15

802.11g:

14,5 ± 1,5 dBm bei CH6, alle Datenraten

802.11b:

16,5 ± 1,5 dBm bei CH6, alle Datenraten

Antennengewinn ≤ 2,5 dBi, ≤ 4,0 dBi (2 Antennen)

UPnP Unterstützt

Wireless-Sicherheit Wi-Fi Protected Access™ 2 (WPA2),

WEP, Wireless-MAC-Filtering

Sicherheitsschlüssel/Bit Verschlüsselung mit bis zu 128 Bit

Betriebsbedingungen

Abmessungen 188,7 × 151,7 × 31,2 mm

(7,43" × 5,97" × 1,23")

Gerätegewicht 252,7 g

Netzstrom 12 V, 0,5 A

Zertifizierungen FCC, UL/cUL, ICES-003, RSS210,

CE, Wi-Fi (IEEE 802.11b/g),

Betriebstemperatur 0 bis 40 °C

Lagertemperatur -20 bis 60 °C

Luftfeuchtigkeit bei Betrieb 10 % bis 80 %, nicht kondensierend

Lagerfeuchtigkeit 5 % bis 90 %, nicht kondensierend

HINWEISE

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Routers enthaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des Wireless-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgrößen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Linksys E1500

Modellname Linksys E1500

Beschreibung Wireless-N-Router mit SpeedBoost

Modellnummer E1500

Standards 802.11n, 802.11g, 802.11b, 802.3u

Ports Stromanschluss, Internet, Ethernet (1 - 4)

Tasten Reset, Wi-Fi Protected Setup

Übertragene Leistung 802.11n (20 MHz):

17,0 ± 1,5 dBm bei CH6, MCS 0\~4, MCS 8\~12

16,0 ± 1,5 dBm bei CH6, MCS 5\~7, MCS 13\~15

802.11n (40 MHz):

15,5 ± 1,5 dBm bei CH6, MCS 0\~4, MCS 8\~12

14,0 ± 1,5 dBm bei CH6, MCS 5\~7, MCS 13\~15

802.11g:

18,0 ± 1,5 dBm bei CH6, 6 Mbit/s

17,0 ± 1,5 dBm bei CH6, 54 Mbit/s

802.11b:

18,0 ± 1,5 dBm bei CH6, alle Datenraten

Antennengewinn ≤ 3,0 dBi, ≤ 4,0 dBi, ≤ 4,5 dBi (3 Antennen)

UPnP Unterstützt

Wireless-Sicherheit Wi-Fi Protected Access 2 (WPA2), WEP, Wireless-MAC-Filtering

Sicherheitsschlüssel/Bit Verschlüsselung mit bis zu 128 Bit

Betriebsbedingungen

Abmessungen 188,7 × 151,7 × 31,2 mm (7,43" × 5,97" × 1,23")

Gerätegewicht 254,1 g

Netzstrom 12 V, 0,5 A

Zertifizierungen FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g), WPA2, WMM, Wi-Fi Protected Setup, Windows 7

Betriebstemperatur 0 bis 40 °C

Lagertemperatur -20 bis 60 °C

Luftfeuchtigkeit bei Betrieb 10 % bis 80 %, nicht kondensierend

Lagerfeuchtigkeit 5 % bis 90 %, nicht kondensierend

HINWEISE

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Routers enthaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des Wireless-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgrößen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Linksys E2500

Modellname Linksys E2500

Beschreibung Advanced Dual-Band-N-Router

Modellnummer E2500

Standards 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Anz. der Antennen 4 insgesamt, 2 interne Antennen pro 2,4-GHz- und 5-GHz-Frequenzband

Abnehmbar (J/N) Nein

Modulation 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM,

64-QAM

Empfangsempfindlichkeit 2,4 GHz

(typisch) 802.11b: -87 dBm bei 11 Mbit/s

802.11g: -70 dBm bei 54 Mbit/s

802.11n 20 MHz: -70 dBm bei MCS15

802.11n 40 MHz: -66 dBm bei MCS15

5 GHz

802.11a: -70 dBm bei 54 Mbit/s

802.11n 20 MHz: -66 dBm bei MCS23

802.11n 40 MHz: -62 dBm bei MCS23

Antennengewinn in dBi 2,4 GHz,

Antenne 1 (hinten rechts): ≤ 2,94 dBi

Antenne 2 (vorne rechts): ≤ 3,78 dBi

5 GHz:

Antenne 1 (vorne rechts): ≤ 5,86 dBi

Antenne 2 (vorne links): ≤ 4,88 dBi

UPnP Unterstützt

Sicherheitsmerkmale WEP, WPA, WPA2

Sicherheitsschlüssel/Bit Verschlüsselung mit bis zu 128 Bit

Betriebsbedingungen

Abmessungen	225 x 35 x 180 mm
(8,86" x 1,38" x 7,09")

Gewicht

452 g

Netzstrom

12 V, 1A

Zertifizierungen

FCC, IC, CE, Wi-Fi A/B/G/N

Betriebstemperatur

0 bis 40 °C

Lagertemperatur

-20 bis 60 °C

Luftfeuchtigkeit bei Betrieb nicht kondensierend

10 % bis 80 %, relative Feuchtigkeit,

Lagerfeuchtigkeit

5 % bis 90 %, nicht kondensierend

HINWEISE

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Routers enthaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des Wireless-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgrößen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Linksys E3200

Modellname Linksys E3200

Beschreibung High Performance Dual-Band-N-Router

Modellnummer E3200

Standards 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Anz. der Antennen 6 insgesamt, 3 interne Antennen pro je 2,4-GHz- und 5-GHz-Frequenzband

Abnehmbar (J/N) Nein

Switch-Port-Geschwindigkeit 10/100/1000 Mbit/s

Ports Internet, Ethernet (1–4), USB, Stromanschluss

Tasten Reset, Wi-Fi Protected Setup

LEDs Netzstrom, Ethernet (1-4)

Modulation 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Empfangsempfindlichkeit 2,4 GHz

802.11b: -87 dBm bei 11 Mbit/s (typisch)

802.11g: -77 dBm bei 54 Mbit/s (typisch)

802.11n (20 MHz): -71 dBm bei MCS15 (typisch)

802.11n (40 MHz): -68 dBm bei MCS15 (typisch)

5 GHz

802.11a: -75 dBm bei 54 Mbit/s (typisch)

802.11n 20 MHz: -70 dBm bei MCS15 (typisch)

802.11n 40 MHz: -67 dBm bei MCS15 (typisch)

Antennengewinn 2,4 GHz (Dipolantennen)

Antenne 1 ≤ 3 dBi

Antenne 2 ≤ 4 dBi

Antenne 3 ≤ 4 dBi

5 GHz (Dipolantennen)

Antenne 1 ≤ 4,5 dBi

Antenne 2 ≤ 4,5 dBi

Antenne 3 ≤ 4,5 dBi

UPnP Unterstützt

Sicherheitsmerkmale	WEP, WPA, WPA2
Sicherheitsschlüssel/Bit	Verschlüsselung mit bis zu 128 Bit
Systemunterstützung von Speicherdateien	FAT, NTFS und HFS+

Betriebsbedingungen

Abmessungen(6,69" x 0,98" x 7,48")	170 x 25 x 190 mm
Gewicht	216 g
Netzstrom	12 V, 2A
Zertifizierungen	FCC, IC, CE, Wi-Fi A/B/G/N
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-20 bis 60 °C
Luftfeuchtigkeit bei Betrieb nicht kondensierend	10 % bis 80 % relative Feuchtigkeit,
Lagerfeuchtigkeit	5 % bis 90 %, nicht kondensierend

HINWEISE

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Routers enthaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des Wireless-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgrößen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Linksys E4200

Modellname Linksys E4200

Beschreibung Maximum Performance Wireless-N Router

Modellnummer E4200

Standards 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Funkfrequenz 2,4 und 5 GHz

Switch-Port-Geschwindigkeit 10/100/1000 Mbit/s (Gigabit Ethernet)

Ports Netzstrom, USB, Internet, Ethernet (1-4)

Tasten Reset, Wi-Fi Protected Setup

LEDs Obere Gehäusekante: Ein/Aus Rückseite Internet, Ethernet (1 - 4)

Anzahl der Antennen 6 insgesamt, 3 interne Antennen pro je 2,4-GHz- und 5-GHz-Frequenzband

Abnehmbar (J/N) Nein

ModulationEN 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Empfangsempfindlichkeit 2,4 GHz

802.11b: -87 dBm bei 11 Mbit/s (typisch)

802.11g: -77 dBm bei 54 Mbit/s (typisch)

802.11n. 20 MHz: -71 dBm bei MCS15 (typisch)

802.11n: 40 MHz: -68 dBm bei MCS15 (typisch)

5 GHz

802.11a: -71 dBm bei 54 Mbit/s (typisch)

802.11n. 20 MHz: -70 dBm bei MCS23 (typisch)

802.11n: 40 MHz: -68 dBm bei MCS23 (typisch)

Antennengewinn in dBi 2,4 GHz (3 interne PIFA-Antennen)

PIFA 1 ≤ 3,6 dBi (rechts)

PIFA 2 ≤ 3,8 dBi (links)

PIFA 1 ≤ 4,8 dBi (rechts)

PIFA 2 ≤ 5,3 dBi (links)

Unterstützte Dateisysteme

für Speichergerät FAT32, NTFS und HSF+

UPnP

Unterstützt

Sicherheitsmerkmale

WEP, WPA, WPA2

Sicherheitsschlüssel/Bit

Verschlüsselung mit bis zu 128 Bit

Betriebsbedingungen

Abmessungen 225 x 25 x 160 mm (8,86" x 0,98" x 6,30")

Gewicht

355 g

Netzstrom

12 V, 2A

Zertifizierungen Windows 7

Luftfeuchtigkeit bei Betrieb nicht kondensierend

10 % bis 80 % relative Feuchtigkeit,

Lagerfeuchtigkeit

5 % bis 90 %, nicht kondensierend

HINWEISE

Zulassungs-, Garantie- und Sicherheitsinformationen finden Sie auf der im Lieferumfang Ihres Routers enthaltenen CD oder unter Linksys.com/support.

Technische Änderungen vorbehalten.

Optimale Leistung dank der Spezifikationen nach dem IEEE-Standard 802.11. Die tatsächliche Leistung kann variieren und geringere Kapazitäten des Wireless-Netzwerks, eine geringere Datendurchsatzrate und Reichweite sowie einen geringeren Empfangsbereich einschließen. Die Leistung hängt von vielen Faktoren, Umständen und Einflussgrößen ab, z. B. der Entfernung vom Access Point, dem Volumen des Datenverkehrs im Netzwerk, den Baumaterialien und der Bauweise, dem verwendeten Betriebssystem, den verschiedenen verwendeten Wireless-Produkten, möglichen Interferenzen sowie anderen sich negativ auswirkenden Umständen.

Ausgezeichneten technischen Support erhalten Sie unter linksys.com/support

Cisco, das Cisco Logo und Linksys sind Marken bzw. eingetragene Marken von Cisco und/oder deren Zwelguntemehmen in den USA und anderen Ländern. Eine Liste der eingetragenen Marken von Cisco finden Sie unter www.cisco.com/go/trademarks. Alle anderen in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Rechtsinhaber.

© 2011 Cisco und/oder deren Zweigunternehmen. Alle Rechte vorbehalten.

3425-TBD

E-serie

Indholdsfortegnelse

Produktoversigt

E1200/E1500/E2500/E3200....1

Set bagfra 1

Set nedefra 1

E4200. 2

Set oppefra 2

Set bagfra 2

Funktionsindstillinger 8

Fejlfinding

Funktionsindstillinger

Telstra Cable (Telstra kábel)

(Typisch) 802.11b: -87 dBm @ 11 Mbps

802.11g: -70 dBm @ 54 Mbps

802.11n 20 MHz: -70 dBm @ MCS15

802.11n 40 MHz: -66 dBm @ MCS15

5 GHz

802.11a:-70 dBm @ 54 Mbps

802.11n 20 MHz: -66 dBm @ MCS23

802.11n 40 MHz: -62 dBm @ MCS23

Antenneversterking in dBi 2,4 GHz:

Antenne 1 (rechtsachter): ≤2,94 dBi

802.11b: -87 dBm @ 11 Mbps (Typisch)

802.11g: -77 dBm @ 54 Mbps (Typisch)

802.11n (20 MHz): -71 dBm @ MCS15 (Typisch)

802.11n (40 MHz): -68 dBm @ MCS15 (Typisch)

5 GHz

802.11a: -75 dBm @ 54 Mbps (Typisch)

802.11n 20 MHz: -70 dBm @ MCS15 (Typisch)

802.11n 40 MHz: -67 dBm @ MCS15 (Typisch)

Antenneversterking 2,4 GHz (dipool-antennes)

Antenne 1 ≤ 3 dBi

Antenne 2 ≤ 4 dBi

Antenne 3 ≤ 4 dBi

5 GHz (dipool-antennes)

Antenne 1 ≤ 4,5 dBi

Antenne 2 ≤ 4,5 dBi

Antenne 3 ≤ 4,5 dBi

UPnP

Ondersteund

802.11b: -87 dBm @ 11 Mbps (Typisch)

802.11g: -77 dBm @ 54 Mbps (Typisch)

802.11n 20 MHz: -71 dBm @ MCS15 (Typisch)

802.11n 40 MHz: -68 dBm @ MCS15 (Typisch)

5 GHz

802.11a:-71 dBm @ 54 Mbps (Typisch)

802.11n 20 MHz: -70 dBm @ MCS23 (Typisch)

802.11n 40 MHz: -68 dBm @ MCS23 (Typisch)

Antenneversterking in dBi 2,4 GHz (3 interne PIFA-antennes)

PIFA 1 ≤ 3,6 dBi (rechts)

PIFA 2 ≤ 3,8 dBi (links)

PIFA 1 ≤ 4,8 dBi (rechts)

PIFA 2 ≤ 5,3 dBi (links)

Disabled (Dezactivat)

Konfigurera routern manuellt. 3

Avancerad konfiguration

Konfigurera routern manuellt
