Descripción del producto

E1200/E1500/E2500/E3200 1

Vista de la parte trasera 1 Vista de la parte inferior 1

E4200. 2

Vista de la parte superior 2 Vista de la parte trasera 2

Configuración del router Serie E

Dónde encontrar más ayuda 3

Cómo configurar el router.... 3

Cómo iniciar Cisco Connect 3 Uso de Cisco Connect para gestionar el router 3

Cómo configurar el router de forma manual ..... 3

Configuración avanzada

Cómo abrir la utilidad basada en explorador ..... 4

Setup > Basic Setup (Configuración > Configuración básica) . . . 5

Language (Idioma) 5 Internet Setup (Configuración de Internet) 5

Wireless > Basic Wireless Settings (Inalámbrico > Parámetros

inalámbricos básicos). 6 Parámetros inalámbricos 6

Seguridad inalámbrica

Wireless > Wireless Security (Inalámbrico > Seguridad inalámbrica). 8

Opciones personales 8 Opciones de oficina 8 Parámetros de opciones

8

Resolución de problemas

Cómo ejecutar Cisco Connect después de la configuración. . . . .11

El router no se ha configurado correctamente .....12

Aparece el mensaje Get Windows XP Service Pack 3 (Consiga Windows XP Service Pack 3)....12

Aparece el mensaje Your Internet cable is not plugged in (El cable de Internet no está conectado)....13

Aparece el mensaje Cannot access your router (No se puede acceder al router) .....14

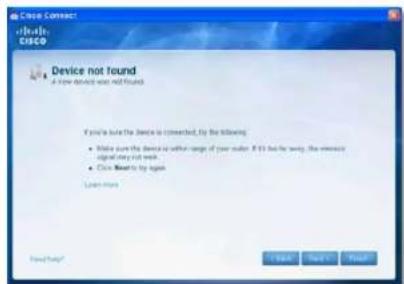

Aparece el mensaje Device not found (Dispositivo no encontrado) .....15

Especificaciones

Linksys E1200....17

Linksys E1500....18

Linksys E2500....19

Linksys E3200....20

Linksys E4200....21

Descripción del producto

E1200/E1500/E2500/E3200

Vista de la parte trasera

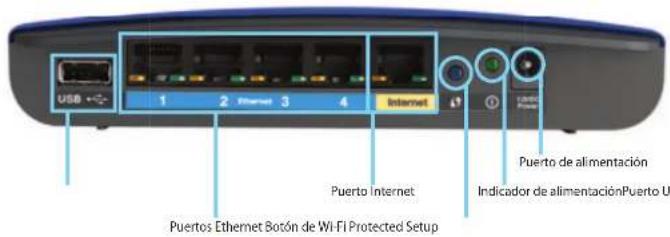

USB 1 2 Ethernet 3 4 Internet Puerto Internet Puerto de alimentación Indicador de alimentación/Puerto U Puertos Ethernet Borón de Wi-Fi Protected Setup

El aspecto del router puede variar

• Puerto USB (solo modelo E3200): conecte una unidad USB a este puerto para compartir fácilmente datos de almacenamiento en disco con otros usuarios de la red o de Internet.
• Puertos Ethernet: conecte los cables Ethernet (también llamados cables de red) a estos puertos Fast Ethernet (10/100, en los modelos E1200 y E1500) o Gigabit (10/100/1000, en los modelos E2500 y E3200), codificados en color azul, y a otros dispositivos de red Ethernet conectados a la red.
• Puerto Internet: conecte un cable Ethernet (también llamado cable de red o de Internet) a este puerto codificado en color amarillo y al módem.

Botón de Wi-Fi Protected Setup™: pulse este botón para configurar fácilmente la seguridad inalámbrica en los dispositivos de red con Wi-Fi Protected Setup (Configuración Wi-Fi protegida). Para obtener más información, consulte "Seguridad inalámbrica" en la página 8.

• Indicador de alimentación: permanece encendido continuamente cuando la alimentación está conectada y se produce una conexión Wi-Fi Protected Setup (Configuración Wi-Fi protegida) satisfactoria. Parpadea despacio durante el arranque, durante las actualizaciones de firmware y durante las conexiones de Wi-Fi Protected Setup (Configuración Wi-Fi protegida). Parpadea rápidamente cuando se produce un error de Wi-Fi Protected Setup (Configuración Wi-Fi protegida).
• Alimentación: conecte el adaptador de alimentación de CA a este puerto.

ADVERTENCIA

Utilice sólo el adaptador que se incluye con el router.

- Botón de encendido: pulse | (encendido) para encender el router.

Vista de la parte inferior

El aspecto del router puede variar

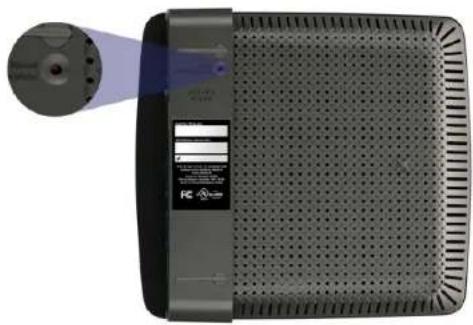

- Botón Reset (Reinicio): mantenga pulsado este botón durante 5-10 segundos (hasta que las luces de puerto parpadeen al mismo tiempo) para restablecer los parámetros predeterminados de fábrica del router. También puede restablecer los parámetros predeterminados mediante la utilidad basada en explorador.

E4200

Vista de la parte superior

Luz indicadora

• Luz indicadora: permanece encendida continuamente cuando la alimentación está conectada y se produce una conexión Wi-Fi Protected Setup (Configuración de Wi-Fi protegida) satisfactoria. Parpadea despacio durante el arranque, durante las actualizaciones de firmware y durante las conexiones de Wi-Fi Protected Setup (Configuración Wi-Fi protegida). Parpadea rápidamente cuando se produce un error de Wi-Fi Protected Setup (Configuración Wi-Fi protegida).

Vista de la parte trasera

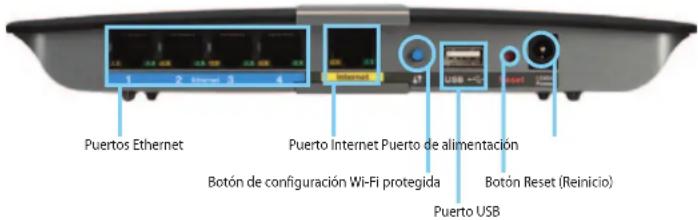

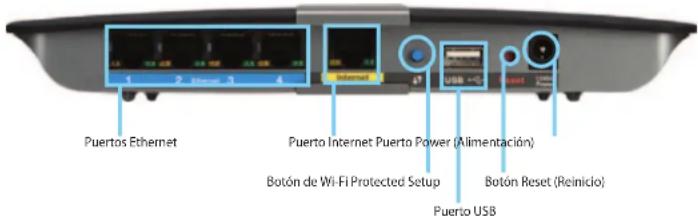

Puertos Ethernet Puerto Internet Puerto Power (Alimentación) Botón de Wi-Fi Protected Setup Botón Reset (Reinicio) Puerto USB

• Puertos Ethernet: conecte los cables Ethernet (también llamados cables de red) a estos puertos Gigabit (10/100/1000), codificados en color azul, y a otros dispositivos de red Ethernet conectados a la red.
• Puerto Internet: conecte un cable Ethernet (también llamado cable de red o de Internet) a este puerto codificado en color amarillo y al módem.
• Botón de Wi-Fi Protected Setup™: pulse este botón para configurar fácilmente la seguridad inalámbrica en los dispositivos de red con Wi-Fi Protected Setup (Configuración Wi-Fi protegida). Para obtener más información, consulte "Seguridad inalámbrica" en la página 8.
• Puerto USB: conecte una unidad USB a este puerto para compartir fácilmente datos de almacenamiento en disco con otros usuarios de la red o de Internet.
• Botón Reset (Reinicio): mantenga pulsado este botón durante 5-10 segundos (hasta que las luces de puerto parpadeen al mismo tiempo) para restablecer los parámetros predeterminados de fábrica del router. También puede restablecer los parámetros predeterminados mediante la utilidad basada en explorador.
• Power (Alimentación): conecte el adaptador de alimentación de CA a este puerto.

ADVERTENCIA

Utilice sólo el adaptador que se incluye con el router.

- Botón de encendido: pulse | (encendido) para encender el router.

Configuración del router Serie E

Dónde encontrar más ayuda

Aparte de esta guía del usuario, puede encontrar ayuda en estos lugares:

• Linksys.com/support (documentación, descargas, preguntas frecuentes, asistencia técnica, chat en directo, foros)
• CD de configuración (guía de resolución de problemas, avisos legales y normativas)
• Ayuda de Cisco Connect (ejecute Cisco Connect y después haga clic en Learn More [Más información], si está disponible)
• Ayuda sensible al contexto de la utilidad basada en explorador (abra la utilidad y después haga clic en Help [Ayuda] en la columna de la derecha).

Cómo configurar el router

La forma más fácil y rápida de configurar el router es ejecutar el software de configuración Cisco Connect.

Cómo iniciar Cisco Connect

Cuando ejecute el CD de configuración, Cisco Connect (el software de configuración del router) se instalará automáticamente en el ordenador. A continuación, podrá utilizar Cisco Connect para administrar fácilmente el router.

NOTA:

Si pierde el CD de configuración, puede descargar el software a través de Linksys.com/support.

Para iniciar Cisco Connect por primera vez:

1. Introduzca el CD en la unidad de CD o DVD.
2. Haga clic en Set up your Linksys Router (Configuración del router de Linksys). Si no encuentra esta opción:
3. En Windows, haga clic en Inicio y Equipo y después haga doble clic en la unidad de CD y en el icono Setup (Configuración).
4. En Mac, haga doble clic en el icono de CD del escritorio. A continuación, haga doble clic en el icono Setup (Configuración).
5. Siga las instrucciones que aparecen en pantalla para finalizar la configuración del router.

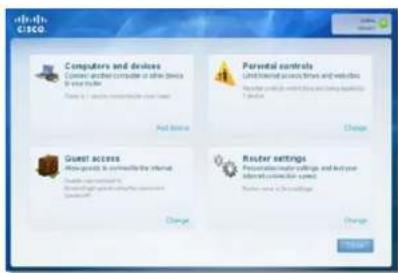

Uso de Cisco Connect para gestionar el router

Una vez que se ha configurado el router y se ha instalado Cisco Connect, puede utilizar esta aplicación para gestionar fácilmente muchos de los parámetros del router, como:

• Conectarse a dispositivos de su red
  • Probar la velocidad de conexión a Internet
• Configurar el control parental
• Configurar el acceso de invitados
• Cambiar el nombre y la contraseña del router

Cómo configurar el router de forma manual

Después de configurar el router con el software de configuración (que se encuentra en el CD), el router estará listo para utilizarse. Si desea modificar los parámetros avanzados, o si el software no se ejecuta, use la utilidad basada en explorador del router. Puede acceder a la utilidad mediante un explorador web a través de un ordenador conectado al router. Para más información sobre el uso de esta utilidad, consulte "Cómo abrir la utilidad basada en explorador" en la página 4.

Configuración avanzada

Cómo abrir la utilidad basada en explorador

Para acceder a algunos parámetros avanzados debe abrir la utilidad basada en explorador.

Para abrir la utilidad basada en explorador:

1. Ejecute Cisco Connect; en Router settings (Parámetros del router), haga clic en Change (Cambiar), después haga clic en Advanced settings (Parámetros avanzados) y, por último, haga clic en OK (Aceptar).

O bien:

Abra un explorador web en un ordenador conectado a su red y vaya a la dirección 192.168.1.1.

El router le solicitará un nombre de usuario y una contraseña.

1. Introduzca el nombre de usuario y la contraseña, y haga clic en OK (Aceptar). Se abre el menú principal de la utilidad.

CONSEJOS

Si configura el router sin utilizar Cisco Connect, la contraseña predeterminada será admin. (Puede dejar el nombre de usuario en blanco).

Si ha utilizado Cisco Connect para configurar el router, puede ver el nombre de usuario y la contraseña ejecutando Cisco Connect y haciendo clic en Router settings (Parámetros del router).

Setup Name: Design Language: Windows Description: Windows Server Configuration: System Settings Parameters Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name Parameters Name

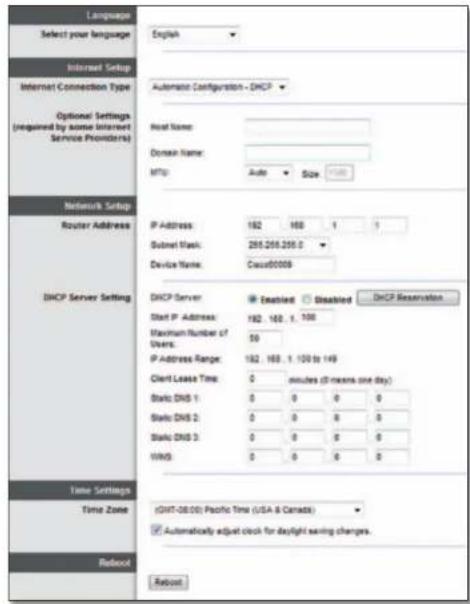

Setup > Basic Setup (Configuración > Configuración básica)

La primera pantalla que aparece es Basic Setup (Configuración básica). Permite cambiar los parámetros generales del router.

Select your language (Seleccione su idioma) Si desea utilizar un idioma distinto, selecciónelo del menú desplegable. El idioma de la utilidad basada en explorador cambiará cinco segundos después de seleccionar un nuevo idioma.

Internet Setup (Configuración de Internet)

En la sección Internet Setup (Configuración de Internet) se configura el router para la conexión a Internet. La mayor parte de esta información se puede obtener del proveedor de servicios de Internet (ISP).

Internet Connection Type (Tipo de conexión a Internet)

Seleccione el tipo de conexión a Internet que proporcione el ISP en el menú desplegable. Los tipos disponibles son:

• Configuración automática - DHCP
  • IP estática
• PPPoE
• PPTP
  L2TP
• Telstra Cable

Automatic Configuration (Configuración automática) - DHCP

El tipo de conexión a Internet predeterminado está establecido en Automatic Configuration - DHCP (Configuración automática - DHCP, protocolo de configuración dinámica de host). Mantenga el tipo predeterminado sólo si su ISP admite DHCP o si la conexión se va a realizar mediante una dirección IP dinámica. (Esta opción se aplica normalmente a las conexiones por cable).

Si necesita utilizar una dirección IP fija para conectarse a Internet, seleccione Static IP (IP estática).

PPPoE

Si tiene una conexión DSL, compruebe si el ISP utiliza protocolo de punto a punto en Ethernet (PPPoE). Si es así, seleccione PPPoE.

PPTP

El protocolo de túnel de punto a punto (PPTP) es un servicio que se aplica a conexiones en Europa. Si su conexión PPTP admite DHCP o una dirección IP dinámica, seleccione Obtain an IP Address Automatically (Obtener una dirección IP automáticamente). Si necesita utilizar una dirección IP permanente para conectarse a Internet, seleccione Specify an IP Address (Especificar una dirección IP) y configure las opciones que aparecen a continuación.

L2TP

El protocolo de túnel de capa 2 (L2TP) es un servicio que se aplica generalmente a conexiones en Israel.

Telstra Cable

Telstra Cable es un servicio que se aplica generalmente a conexiones en Australia.

Connect on Demand (Conectar cuando se solicite) o Keep Alive (Mantener activo)

Las opciones Connect on Demand (Conectar cuando se solicite) y Keep Alive (Mantener activo) le permiten elegir si el router se conectará a Internet sólo cuando lo necesite (lo cual es útil si debe pagar al ISP por el tiempo que está conectado), o si el router debe estar conectado siempre. Seleccione la opción más adecuada.

Wireless > Basic Wireless Settings (Inalámbrico > Parámetros inalámbricos básicos)

Los parámetros básicos para la red inalámbrica se establecen en esta pantalla.

NOTA

Después de configurar las redes inalámbricas, configure los parámetros de seguridad inalámbrica.

Parámetros inalámbricos

Network Mode (Modo de red) Seleccione los estándares inalámbricos que admitirá la red.

• Mixed (Mixto) Si cuenta con dispositivos Wireless-N (2,4 GHz), Wireless-G y Wireless-B en la red, mantenga el parámetro predeterminado Mixed (Mixto).
• Wireless-B/G Only (Sólo Wireless-B/G) Si la red cuenta con dispositivos Wireless-B y Wireless-G (2,4 GHz), seleccione Wireless-B/G Only (Sólo Wireless-B/G).
• Wireless-B Only (Sólo Wireless-B) Si sólo tiene dispositivos Wireless-B, seleccione Wireless-B Only (Sólo Wireless-B).
• Wireless-G Only (Sólo Wireless-G) Si sólo tiene dispositivos Wireless-G, seleccione Wireless-G Only (Sólo Wireless-G).
• Wireless-N Only (Sólo Wireless-N) Si sólo tiene dispositivos Wireless-N (2,4 GHz), seleccione Wireless-N Only (Sólo Wireless-N).
• Disabled (Desactivado) Si no tiene dispositivos Wireless-B, Wireless-G ni Wireless-N (2,4 GHz) en la red, seleccione Disabled (Desactivado).

NOTA

Si tiene un router de doble banda, puede seleccionar Mixed (Mixto), Wireless-A Only (Sólo Wireless-A), Wireless-N Only (Sólo Wireless-N) o Disabled (Desactivado) para la banda de 5 GHz.

Si no está seguro de qué modo debe utilizar, mantenga el predeterminado, Mixed (Mixto).

Network Name (SSID) (Nombre de la red [SSID]) El SSID (identificador del conjunto de servicios) es el nombre de red que comparten todos los dispositivos de una red inalámbrica. El nombre distingue entre mayúsculas y minúsculas y no debe tener una longitud superior a los 32 caracteres. El nombre predeterminado es Cisco, seguido de los últimos 5 dígitos del número de serie del router, que se encuentran en la parte inferior del mismo. Si ha utilizado el software de configuración en la instalación, el nombre de red predeterminado se cambia a un nombre fácil de recordar.

NOTA

Si restablece los parámetros predeterminados de fábrica del router (pulsando el botón Reset [Reinicio] o mediante la pantalla Administration > Factory Defaults [Administración > Parámetros predeterminados de fábrica]), el nombre de red recuperará su valor predeterminado. Vuelva a cambiar el nombre de red a su nombre original o tendrá que volver a conectar todos los dispositivos de su red inalámbrica al nuevo nombre de red.

Channel Width (Ancho de canal) Para un rendimiento óptimo en una red que utiliza dispositivos Wireless-B, Wireless-G y Wireless-N (2,4 GHz), seleccione Auto (20 MHz or 40 MHz) (Automático [20 MHz o 40 MHz]). Para utilizar un ancho de canal de 20 MHz, mantenga el valor predeterminado, 20 MHz only (Sólo 20 MHz).

Channel (Canal) Seleccione el canal en la lista desplegable para las redes Wireless-B, Wireless-G y Wireless-N (2,4 GHz). Si no está seguro del canal que debe seleccionar, mantenga el parámetro predeterminado, Auto (Automático).

SSID Broadcast (Difusión de SSID) Cuando los clientes inalámbricos sondeen el área local en busca de redes inalámbricas con las que asociarse, detectarán el SSID que difunde el router. Para difundir el SSID del router, mantenga el parámetro predeterminado Enabled (Activado). Si no desea difundir el SSID del router, seleccione Disabled (Desactivado).

Seguridad inalámbrica

Wireless > Wireless Security (Inalámbrico > Seguridad inalámbrica)

Los parámetros de seguridad inalámbrica configuran la seguridad de las redes inalámbricas. El router es compatible con las siguientes opciones de seguridad inalámbrica: WPA2/WPA mixto, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise mixto, WPA2 Enterprise, WPA Enterprise, WEP y RADIUS. WPA son las siglas en inglés de "acceso Wi-Fi protegido". WEP son las siglas en inglés de "privacidad equivalente a conexión con cables". RADIUS son las siglas en inglés de "servicio de usuario de acceso telefónico de autenticación remota".

Opciones personales

Opción de seguridad Grado de seguridad
WPA2 Personal Máxima
WPA2/WPA mixto	WPA2: MáximaWPA: Fiable
WPA Personal Fiable
WEP Básica

Opciones de oficina

Las opciones de oficina están disponibles para redes que utilizan un servidor RADIUS para la autentificación. Las opciones de oficina son más fiables que las opciones personales porque WPA2 o WPA proporcionan encriptación, mientras que RADIUS ofrece autenticación.

Opción de seguridad Grado de seguridad
WPA2 Enterprise Máxima
Modo WPA2/WPA Enterprise mixto	WPA2: MáximaWPA: Fiable
WPA Enterprise Fiable
RADIUS Básica

Parámetros de opciones

WPA2/WPA mixto, WPA2 Personal, WPA Personal

NOTAS

Si selecciona WPA2/WPA Mixed Mode (WPA2/WPA mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2/WPA y la misma frase de paso.

Si selecciona WPA2 Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Personal y la misma frase de paso.

Si selecciona WPA Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Personal y la misma frase de paso.

Passphrase (Frase de paso) Introduzca una frase de paso de entre 8 y 63 caracteres. La predeterminada es password. Si ha utilizado el software de configuración para la instalación, de forma predeterminada habrá una única frase de paso, que podrá encontrar al ejecutar Cisco Connect y hacer clic en Router settings (Parámetros del router).

WPA2/WPA Enterprise mixto, WPA2 Enterprise, WPA Enterprise

Esta opción se utiliza junto con un servidor RADIUS. (Sólo se debe utilizar si hay un servidor RADIUS conectado al router).

NOTAS

Si selecciona WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2/WPA Enterprise y la misma clave compartida.

Si selecciona WPA2 Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Enterprise y la misma clave compartida.

Si selecciona WPA Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Enterprise y la misma clave compartida.

Security Mode: WPA2/WWA Enterprise Mixed Mode RADIUS Server: 0 0 0 0 RADIUS Port: 1812 Shared Key:

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor RADIUS.

RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812.

Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor.

WEP

WEP es un método de encriptación básico y no es tan seguro como WPA.

NOTA:

Si selecciona WEP como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WEP y la misma clave compartida y encriptación.

Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar).

Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual.

TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

RADIUS

Esta opción permite el uso de WEP junto con un servidor RADIUS (Sólo se debe utilizar si hay un servidor RADIUS conectado al router).

NOTA:

Si selecciona RADIUS como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar RADIUS y la misma clave compartida y encriptación.

Security Mode: RADIUS RADIUS Server: 0 0 0 0 RADIUS Port: 1012 Shared Key: Encryption: 43 / 84-bit (10 hex digits) Passivate: Key 1: Key 2: Key 3: Key 4: TX Key: 1 Generate

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor RADIUS.

RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812.

Shared Secret (Clave secreta compartida) Introduzca la clave compartida entre el router y el servidor.

Encryption (Encriptación) Seleccione un nivel de encriptación WEP, 40/64 bits (10 hex digits) (40/64 bits, 10 dígitos hexadecimales) o 104/128 bits (26 hex digits) (104/128 bits, 26 dígitos hexadecimales). El valor predeterminado es 40/64 bits (10 hex digits) (40/64 bits, 10 dígitos hexadecimales).

Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar).

Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual.

TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

Disabled (Desactivado)

Si decide desactivar la seguridad inalámbrica, se le informará de que la seguridad inalámbrica está desactivada cuando intente acceder a Internet por primera vez. Se le ofrecerá la opción de activar la seguridad inalámbrica o de confirmar que comprende los riesgos pero desea continuar sin seguridad inalámbrica.

Resolución de problemas

Este capítulo le ayudará a resolver problemas de configuración habituales y a conectarse a Internet. El CD del router incluye Cisco Connect, el software de configuración del router que ayuda a conectar dispositivos de red, modificar parámetros del router, controlar el acceso de invitados, activar el control parental y conectarse a Internet fácilmente. Cisco Connect también se instala en el ordenador durante la configuración. Si no puede realizar la configuración con Cisco Connect, este capítulo le guiará para encontrar soluciones.

Puede encontrar más ayuda a través de nuestro servicio de asistencia técnica galardonado en linksys.com/support.

Cómo ejecutar Cisco Connect después de la configuración

Cuando ejecute el CD de configuración, Cisco Connect se instalará automáticamente en el ordenador. A continuación, podrá utilizar Cisco Connect para administrar fácilmente la red.

Para iniciar Cisco Connect en un ordenador con Windows:

1. Haga clic en Start (Inicio), All Programs (Todos los programas), y después haga clic en Cisco Connect.

Se abre el menú principal de Cisco Connect.

Para iniciar Cisco Connect en un ordenador Mac OS X:

1. Abra Finder y haga clic en Applications (Aplicaciones) en el panel izquierdo.

1. Haga doble clic en el icono Cisco Connect.

Se abre el menú principal de Cisco Connect.

El router no se ha configurado correctamente

Si Cisco Connect no ha completado la configuración, puede probar lo siguiente:

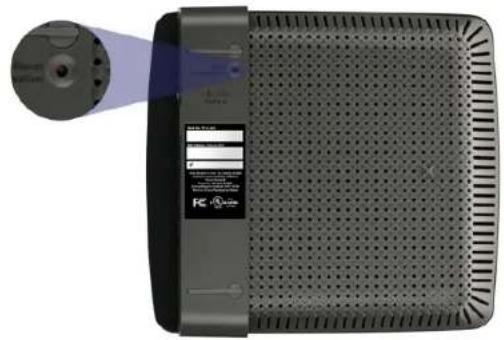

- Mantenga pulsado el botón Reset (Reinicio) en el router mediante un clip o un alfiler durante 10-15 segundos y, a continuación, vuelva a ejecutar el programa Setup (Configuración) en el CD del router.

El aspecto del router puede variar

• Desactive temporalmente el firewall del ordenador (consulte las instrucciones del software de seguridad para obtener más información) y después vuelva a ejecutar el programa Setup (Configuración) en el CD del router.
• Si tiene otro ordenador, utilicelo para volver a ejecutar el programa Setup (Configuración) en el CD del router.

Aparece el mensaje Get Windows XP Service Pack 3 (Consiga Windows XP Service Pack 3)

En los ordenadores con Windows XP, es necesario tener el Service Pack 3 para que Cisco Connect funcione. Si aparece el mensaje "Get Windows Service Pack 3" (Consga Windows XP Service Pack 3) cuando configure el router por primera vez, siga estos pasos de resolución de problemas.

Si el Service Pack actualmente instalado es anterior a la versión 3, tendrá que descargar e instalar el Service Pack 3.

SUGERENCIA

Para conectarse temporalmente a Internet y descargar el Service Pack necesario, puede utilizar el cable Ethernet incluido para conectar el ordenador directamente al módem.

Para instalar el Service Pack 3:

1. Haga clic en el enlace del mensaje de error de Cisco Connect o conéctese al sitio web de Microsoft Update (update.microsoft.com/windowsupdate).
2. Siga las instrucciones que aparecen en el sitio web o póngase en contacto con Microsoft si necesita más ayuda.
3. Después de descargar e instalar el Service Pack 3, ejecute el programa Setup (Configuración) que se incluye en el CD del router.

Aparece el mensaje Your Internet cable is not plugged in (El cable de Internet no está conectado)

Si aparece el mensaje "Your Internet cable is not plugged in" (El cable de Internet no está conectado) cuando intenta configurar el router, siga estos pasos de resolución de problemas.

Para solucionar el problema:

1. Asegúrese de que hay un cable Ethernet o Internet (o un cable como el que se incluye con el router) conectado firmemente al puerto Internet de la parte posterior del router y al puerto correspondiente del módem. Normalmente, en el módem, este puerto está etiquetado como Ethernet, pero se puede llamar Internet o WAN.

Internet 1 2 Internet 3 4 Internet

Vista de la parte trosera del router

USB POWER ETHNIGHT RESET CABLE

Vista de la parte trasera del módem por cable

Vista de la parte trasera del módem DSL

1. Asegúrese de que el módem esté enchufado y encendido. Si el módem tiene un interruptor de alimentación, asegúrese de que se encuentra en la posición de encendido o I.
2. Si su servicio de Internet es por cable, compruebe que el puerto CABLE del módem por cable esté conectado al cable coaxial proporcionado por el proveedor de servicios de Internet (ISP).

O bien, si su servicio de Internet es DSL, asegúrese de que la línea de teléfono DSL esté conectada al puerto DSL del módem.

1. Si el ordenador estaba conectado anteriormente al módem mediante un cable USB, desconecte dicho cable.
2. Vuelva a la ventana de Cisco Connect y haga clic en Next (Siguiente) e inténtelo de nuevo. Si la ventana está cerrada, vuelva a ejecutar el programa Setup (Configuración) en el CD del router.

Aparece el mensaje Cannot access your router (No se puede acceder al router)

Si no puede acceder al router porque el ordenador no está conectado a la red, siga estos pasos de resolución de problemas.

Para acceder al router, debe estar conectado a su propia red. Si actualmente tiene acceso inalámbrico a Internet, el problema puede deberse a que lo haya conectado accidentalmente a una red inalámbrica distinta.

Para solucionar el problema en ordenadores con Windows:

1. En el escritorio de Windows, haga clic con el botón derecho del ratón en el icono de redes inalámbricas de la bandeja del sistema.

1. Haga clic en View Available Wireless Networks (Ver redes inalámbricas disponibles). Aparecerá una lista de las redes disponibles.

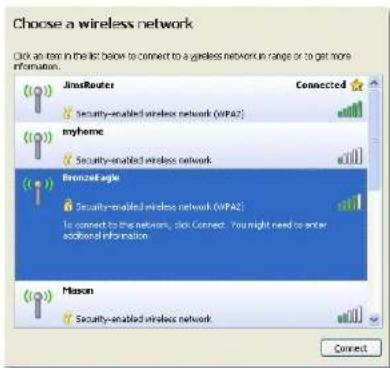

1. Seleccione la red, y, a continuación, haga clic en Connect (Conectar). En el ejemplo de abajo, el ordenador se ha conectado a otra red inalámbrica llamada JimsRouter. El nombre de la red del router Linksys Serie E, BronzeEagle en este ejemplo, aparece seleccionado.

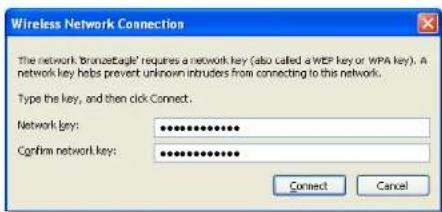

1. Si se le solicita la introducción de una clave de red, escriba su contraseña (clave de seguridad) en los campos Network key (Clave de red) y Confirm network key (Confirme la clave de red), después haga clic en Connect (Conectar).

Su ordenador se conectará a la red y ahora debería poder acceder al router.

Para solucionar el problema en ordenadores Mac:

1. En la barra de menús de la parte superior de la pantalla, haga clic en el icono AirPort. Aparecerá una lista de las redes inalámbricas. Cisco Connect ha asignado automáticamente un nombre a la red.

En el ejemplo de abajo, el ordenador se ha conectado a otra red inalámbrica llamada JimsRouter. El nombre de la red del router Linksys Serie E, BronzeEagle en este ejemplo, aparece seleccionado.

1. Haga clic en el nombre de red del router Serie E de Linksys (BronzeEagle en el ejemplo).
2. Escriba su contraseña de red inalámbrica (clave de seguridad) en el campo Password (Contraseña), después haga clic en OK (Aceptar).

Aparece el mensaje Device not found (Dispositivo no encontrado)

Si aparece el mensaje "Device not found" (Dispositivo no encontrado) cuando intenta conectar un dispositivo de red (como un iPhone, iPod o smartphone), siga estos pasos de resolución de problemas.

Para conseguir una señal más fuerte durante la configuración inicial, acerque sus dispositivos inalámbricos al router. Si están a mucha distancia, el router puede tener dificultades para detectar los dispositivos.

Para solucionar el problema:

1. Ejecute Cisco Connect.

Resolución de problemas

1. Haga clic en Computers and devices (Ordenadores y dispositivos). Aparece la ventana Computers and other devices (Ordenadores y otros dispositivos).
2. Haga clic en Other Wireless devices (Otros dispositivos inalámbricos).

1. Active la conexión Wi-Fi del dispositivo de red inalámbrico y después busque el nombre de la red inalámbrica. Consulte la documentación del dispositivo para obtener ayuda.

NOTA

El dispositivo inalámbrico debe ser compatible con WPA/WPA2.

1. En el dispositivo de red inalámbrico, seleccione el nombre de red del router e introduzca la contraseña (clave de seguridad).
2. En Cisco Connect, haga clic en Next (Siguiente).

Ejemplo: en su smartphone o en otro dispositivo inalámbrico, localice el menú de Wi-Fi y busque las redes inalámbricas disponibles. En este ejemplo, valiéndose de la información de red proporcionada por Cisco Connect en la pantalla anterior, haga clic en BronzeEagle.

1. Introduzca la contraseña (clave de seguridad) proporcionada por Cisco Connect. En este ejemplo, la clave de seguridad es B6eM9UkCjz.

NOTA

La contraseña distingue entre mayúsculas y minúsculas. Asegúrese de introducir las letras en mayúsculas o minúsculas, según corresponda.

1. Cuando el dispositivo inalámbrico esté conectado correctamente a la red inalámbrica, introduzca un nombre para el dispositivo en Cisco Connect y después haga clic en Finish (Finalizar).

Nombre del modelo Linksys E1200

Descripción Router Wireless-N

Número de modelo E1200

Estándares 802.11n, 802.11g, 802.11b, 802.3u

Puertos Power (Alimentación), Internet y Ethernet (1-4)

Botones Reset (Reinicio), Wi-Fi Protected Setup™

Luces Configuración de alimentación/Wi-Fi protegida, Internet, Ethernet (1-4)

Tipo de cableado CAT 5e

Potencia de transmisión 802.11n (20 MHz):

15,0 ± 1,5 dBm a CH6, MCS 0\~4, MCS 8\~12

13,5 ± 1,5 dBm a CH6, MCS 5\~7, MCS 13\~15

802.11n (40 MHz):

14,0 ± 1,5 dBm a CH6, MCS 0\~4, MCS 8\~12

13,5 ± 1,5 dBm a CH6, MCS 5\~7, MCS 13\~15

802.11g:

14,5 ± 1,5dBm a CH6, todas las velocidades

802.11b:

16,5 ± 1,5dBm a CH6, todas las velocidades

Ganancia de la antena ≤2,5 dBi, ≤4,0 dBi (2 antenas)

UPnP Compatible

Seguridad inalámbrica Wi-Fi Protected Access™ 2 (WPA2), WEP, filtrado de direcciones MAC inalámbrico

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones 188,7 × 151,7 × 31,2 mm
	(7,43" × 5,97" × 1,23")
Peso de la unidad	252,7g (8,91 onzas)
Alimentación	12 V, 0,5 A
Certificaciones	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2TM, WMM®, Wi-Fi Protected Setup, Windows 7
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	10% a 80%, sin condensación
Humedad de almacenamiento	5% a 90%, sin condensación

NOTAS

Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Linksys E1500

Nombre del modelo Linksys E1500

Descripción Router Wireless-N con SpeedBoost

Número de modelo E1500

Estándares 802.11n, 802.11g, 802.11b, 802.3u

Puertos Power (Alimentación), Internet y Ethernet (1-4)

Botones Reset (Reinicio), configuración Wi-Fi protegida

Luces Configuración de alimentación/Wi-Fi protegida, Internet, Ethernet (1-4)

Tipo de cableado CAT 5e

Potencia de transmisión 802.11n (20 MHz):

17,0 ± 1,5 dBm a CH6, MCS 0\~4, MCS 8\~12

16,0 ± 1,5 dBm a CH6, MCS 5\~7, MCS 13\~15

802.11n (40 MHz):

15,5 ± 1,5 dBm a CH6, MCS 0\~4, MCS 8\~12

14,0 ± 1,5 dBm a CH6, MCS 5\~7, MCS 13\~15

802.11g:

18,0 ± 1,5 dBm a CH6, todas las velocidades

Ganancia de la antena ≤3,0 dBi, ≤4,0 dBi, ≤4,5 dBi

(3 antenas)

UPnP Compatible

Seguridad inalámbrica Wi-Fi Protected Access 2 (WPA2),

WEP, filtrado de direcciones MAC inalámbrico

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones 188,7 × 151,7 × 31,2 mm

(7,43" × 5,97" × 1,23")

Peso de la unidad 254,1g (8,96 onzas)

Alimentación 12 V, 0,5 A

Certificaciones FCC, UL/cUL, ICES-003, RSS210,

CE, Wi-Fi (IEEE 802.11b/g/n),

Temperatura de funcionamiento De 0 a 40 °C (de 32 a 104 °F)

Temperatura de almacenamiento De -20 a 60 °C (de -4 a 140 °F)

Humedad de funcionamiento 10% a 80%, sin condensación

Humedad de almacenamiento 5% a 90%, sin condensación

NOTAS

Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router o visite

Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Linksys E2500

Nombre del modelo Linksys E2500

Descripción Router de doble banda N avanzado

Número de modelo E2500

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Número de antenas 4 en total, 2 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Modulación 802.11b: CCK, QPSK, BPSK 802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Sensibilidad de recepción 2,4 GHz

(habitual) 802.11b: -87 dBm a 11 Mbps

802.11g: -70 dBm a 54 Mbps

802.11n 20 MHz: -70 dBm a MCS15

802.11n 40 MHz: -66 dBm a MCS15

5 GHz

802.11a: -70 dBm a 54 Mbps

802.11n 20 MHz: -66 dBm a MCS23

802.11n 40 MHz: -62 dBm a MCS23

Ganancia de la antena en dBi 2,4 GHz:

Antena 1 (posterior derecha): ≤2,94 dBi

Antena 2 (frontal derecha): ≤3,78 dBi

5 GHz:

Antena 1 (frontal derecha): ≤5,86 dBi

Antena 2 (frontal izquierda): ≤4,88 dBi

UPnP Compatible

Funciones de seguridad WEP, WPA, WPA2

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones	225 x 35 x 180 mm(8,86" x 1,38" x 7,09")
Peso de la unidad	452 g (15,94 onzas)
Alimentación	12 V, 1 A
Certificaciones	FCC, IC, CE, Wi-Fi A/B/G/N
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	10 a 80% de humedad relativa,sin condensación
Humedad de almacenamiento	5% a 90%, sin condensación

NOTAS

Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Linksys E3200

Nombre del modelo Linksys E3200

Descripción Router de doble banda N de alto rendimiento

Número de modelo E3200

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Número de antenas 6 en total, 3 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Velocidad de puerto de switch 10/100/1000 Mbps

Puertos Internet, Ethernet (1-4),

USB y Power (Alimentación)

Botones Reset (Reinicio), configuración Wi-Fi protegida

Luces Alimentación, Ethernet (1-4)

Modulación 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Sensibilidad de recepción 2,4 GHz

802.11b:-87 dBm a 11 Mbps (habitual)

802.11g:-77 dBm a 54 Mbps (habitual)

802.11n (20 MHz): -71 dBm a MCS15 (habitual)

802.11n (40 MHz): -68 dBm a MCS15 (habitual)

5 GHz

802.11a: -75 dBm a 54 Mbps (habitual)

802.11n (20 MHz): -70 dBm a MCS15 (habitual)

802.11n (40 MHz): -67 dBm a MCS15 (habitual)

Ganancia de la antena 2,4 GHz (antenas dipolo)

Antena 1 ≤ 3 dBi

Antena 2 ≤ 4 dBi

Antena 3 ≤ 4 dBi

5 GHz (antenas dipolo)

Antena 1 ≤ 4,5 dBi

Antena 2 ≤ 4,5 dBi

Antena 3 ≤ 4,5 dBi

UPnP

Compatible

Funciones de seguridad	WEP, WPA, WPA2
Bits de clave de seguridad	Encriptación de hasta 128 bits
Compatibilidad con sistema de archivos de almacenamiento	FAT, NTFS y HFS+

Condiciones ambientales

Dimensiones	170 x 25 x 190 mm(6,69" x 0,98" x 7,48")
Peso de la unidad	216 g (7,62 onzas)
Alimentación	12 V, 2 A
Certificaciones	FCC, IC, CE, Wi-Fi A/B/G/N
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	10 a 80% de humedad relativa,sin condensación
Humedad de almacenamiento	5% a 90%, sin condensación

NOTAS

Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router o visite

Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Linksys E4200

Nombre del modelo Linksys E4200

Descripción Router Wireless-N de máximo rendimiento

Número de modelo E4200

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Radiofrecuencia 2,4 y 5 GHz

Velocidad de puerto de switch 10/100/1000 Mbps (Gigabit Ethernet)

Puertos Power (Alimentación), USB, Internet, Ethernet (1-4)

Botones Reset (Reinicio), configuración Wi-Fi protegida

Luces Panel superior: Alimentación Panel posterior: Internet, Ethernet (1-4)

Número de antenas 6 en total, 3 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Modulaciones 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Sensibilidad de recepción 2,4 GHz

802.11b: -87 dBm a 11 Mbps (habitual)

802.11g: -77 dBm a 54 Mbps (habitual)

802.11n: 20 MHz: -71 dBm a MCS15 (habitual)

802.11n: 40 MHz: -68 dBm a MCS15 (habitual)

5 GHz

802.11a: -71 dBm a 54 Mbps (habitual)

802.11n: 20 MHz: -70 dBm a MCS23 (habitual)

802.11n: 40 MHz: -68 dBm a MCS23 (habitual)

Ganancia de la antena en dBi 2,4 GHz (3 antenas PIFA internas)

PIFA 1 ≤ 3,6 dBi (derecha)

PIFA 2 ≤ 3,8 dBi (izquierda)

PIFA 3 ≤ 3,8 dBi (frontal)

5 GHz (3 antennas PIFA internas)

PIFA 1 ≤ 4,8 dBi (derecha)

PIFA 2 ≤ 5,3 dBi (izquierda)

PIFA 3 ≤ 5,2 dBi (frontal)

Sistemas de archivos compatibles

con el dispositivo de almacenamiento

UPnP

Funciones de seguridad

Bits de clave de seguridad

FAT32, NTFS y HSF+

Compatible

WEP, WPA, WPA2

Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones	225 x 25 x 160 mm(8,86" x 0,98" x 6,30")
Peso de la unidad	355 g (12,52 onzas)
Alimentación	12 V, 2 A
Certificaciones	FCC, IC, CE, Wi-Fi a/b/g/n,Windows 7
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	10 a 80% de humedad relativa,sin condensación
Humedad de almacenamiento	5% a 90%, sin condensación

NOTAS

Para obtener información sobre la garantía, la normativa y las especificaciones, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden cambiar sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, la fabricación y materiales, el sistema operativo utilizado, la combinación de productos inalámbricos utilizados, las interferencias y otras condiciones adversas.

Visite linksys.com/support para acceder a su servicio de asistencia técnica galardonado.

Cisco, el logotipo de Cisco y Linksys son marcas comerciales o marcas registradas de Cisco y/o sus filiales en EE. UU. y otros países.

Puede encontrar una lista con las marcas comerciales de Cisco en www.cisco.com/go/trademarks. Todas las demás marcas comerciales mencionadas en este documento son propiedad de sus respectivos dueños.

© 2011 Cisco o sus filiales. Todos los derechos reservados.

3425-TBD

Serie E

Contenido

Descripción del producto

E1200/E1500/E2500/E3200....1

Vista trasera 1

Vista inferior 1

E4200....2

Vista superior 2

Vista trasera 2

Configuración del router Serie E

Dónde obtener más ayuda ....3

Cómo configurar el router....3

Cómo iniciar Cisco Connect 3

Uso de Cisco Connect para administrar el router 3

Cómo configurar el router de forma manual .....3

Configuración avanzada

Cómo abrir la utilidad basada en explorador .....4

Setup > Basic Setup (Configuración > Configuración básica) . . .5

Language (Idioma) 5

Internet Setup (Configuración de Internet) 5

Wireless > Basic Wireless Settings (Configuración inalámbrica >

Parámetros inalámbricos básicos)....6

Wireless Settings (Parámetros inalámbricos) 6

Seguridad inalámbrica

Wireless > Wireless Security (Inalámbrico >

Seguridad inalámbrica)....8

Opciones personales 8

Opciones de oficina

Parámetros de las opciones 8

Resolución de problemas

Cómo ejecutar Cisco Connect después de la configuración. . . 11

El router no se ha configurado correctamente .....12

Mensaje Get Windows XP Service Pack 3

(El cable de Internet no está conectado)....13

Mensaje Cannot access your router

(No se puede acceder al router) .....14

Mensaje Device not found

(No se ha encontrado el dispositivo) .....15

Especificaciones

Linksys E1200....17

Linksys E1500....18

Linksys E2500....19

Linksys E3200....20

Linksys E4200....21

Descripción del producto

E1200/E1500/E2500/E3200

Vista trasera

USB 1 2 Ethernet 3 4 Internet Puerto USB (solamente modelo E3200) Puertos Ethernet Puerto Internet Botón de configuración Wi-Fi protegida Puerto de alimentación Indicador de alimentación

El aspecto del router puede variar.

• Puerto USB (solamente modelo E3200): permite compartir de forma sencilla almacenamiento del disco con otros usuarios en red o conectados a Internet; conecte la unidad USB a este puerto.
• Puertos Ethernet: conecte los cables Ethernet (también denominados cables de red) a estos puertos Fast Ethernet (10/100, para E1200 y E1500) o Gigabit (10/100/1000, para E2500 y E3200), con código de color azul, y a otros dispositivos de red Ethernet con cables de la red.
• Puerto Internet: conecte un cable Ethernet (también denominado cable de red o de Internet) a este puerto, con código de color amarillo, y al módem.

Botón Wi-Fi Protected Setup™ (Configuración Wi-Fi protegida): pulse este botón para configurar fácilmente la seguridad inalámbrica en los dispositivos de red con configuración Wi-Fi protegida. Para obtener más información, consulte "Seguridad inalámbrica" en la página 8.

• Indicador de alimentación: se ilumina de forma continua cuando la alimentación está conectada y cuando se conecta correctamente la configuración Wi-Fi protegida. Parpadea lentamente durante el arranque, durante las actualizaciones de firmware y durante la conexión de la configuración Wi-Fi protegida. Parpadea rápidamente cuando existe un error en la configuración Wi-Fi protegida.
• Power (Alimentación): conecte el adaptador de alimentación de CA a este puerto.

ADVERTENCIA

Utilice solamente el adaptador que se incluye con el router.

- Botón Power (Encendido): pulse | (encendido) para encender el router.

Vista inferior

El aspecto del router puede variar.

- Botón Reset (Reinicio): mantenga pulsado este botón de 5 a 10 segundos (hasta que las luces del puerto parpadeen al mismo tiempo) para restablecer los parámetros predeterminados de fábrica del router. También puede restaurar los parámetros predeterminados con la utilidad basada en el explorador.

E4200

Vista superior

Esico Indicador luminoso

• Indicador luminoso: se ilumina de forma continua cuando la alimentación está conectada y y cuando se conecta correctamente la configuración Wi-Fi protegida. Parpadea lentamente durante el arranque, durante las actualizaciones de firmware y durante la conexión de la configuración Wi-Fi protegida. Parpadea rápidamente cuando existe un error en la configuración Wi-Fi protegida.

Vista trasera

Puertos Ethernet Puerto Internet Puerto de alimentación Botón de configuración Wi-Fi protegida Puerto USB Botón Reset (Reinicio)

• Puertos Ethernet: conecte los cables Ethernet (también denominados cables de red) a estos puertos Gigabit (10/100/1000), con código de color azul, y a otros dispositivos de red Ethernet con cables de la red.
• Puerto Internet: conecte un cable Ethernet (también denominado cable de red o de Internet) a este puerto, con código de color amarillo, y al módem.
• Botón Wi-Fi Protected Setup™: pulse este botón para configurar fácilmente la seguridad inalámbrica en los dispositivos de red con configuración Wi-Fi protegida. Para obtener más información, consulte "Seguridad inalámbrica" en la página 8.
• Puerto USB: permite compartir de forma sencilla almacenamiento del disco con otros usuarios en red o conectados a Internet; conecte la unidad USB a este puerto.
• Botón Reset (Reinicio): mantenga pulsado este botón de 5 a 10 segundos (hasta que las luces del puerto parpadeen al mismo tiempo) para restablecer los parámetros predeterminados de fábrica del router. También puede restaurar los parámetros predeterminados con la utilidad basada en el explorador.
• Power (Alimentación): conecte el adaptador de alimentación de CA a este puerto.

ADVERTENCIA

Utilice solamente el adaptador que se incluye con el router.

- Botón Power (Encendido): pulse | (encendido) para encender el router.

Configuración del router Serie E

Dónde obtener más ayuda

Además de en esta guía del usuario, podrá obtener información en estos lugares:

• Linksys.com/support (documentación, descargas, preguntas frecuentes, soporte técnico, chat en directo y foros)
• CD de configuración (guía de resolución de problemas, y avisos de seguridad y normativa)
• Ayuda de Cisco Connect (ejecute Cisco Connect y, a continuación, haga clic en Learn More [Más Información] si estuviera disponible)
• Ayuda sensible al contexto de la utilidad basada en el explorador (abra la utilidad y, a continuación, haga clic en Help [Ayuda] en la columna de la derecha).

Cómo configurar el router

La manera más sencilla y rápida de configurar el router es ejecutar el software de configuración de Cisco Connect.

Cómo iniciar Cisco Connect

Al ejecutar el CD de configuración, Cisco Connect (el software de configuración del router) se instala de manera automática en la computadora. A continuación, podrá utilizar Cisco Connect para administrar el router con toda facilidad.

NOTA:

Si pierde el CD de configuración, puede descargar el software de Linksys.com/support.

Para iniciar Cisco Connect por primera vez:

1. Introduzca el CD en la unidad de CD o DVD.
2. Haga clic en Set up your Linksys Router (Configurar el router de Linksys). Si no ve esta opción:
3. En Windows, haga clic en Inicio, Equipo y, a continuación, haga doble clic en la unidad de CD y en el icono de Setup (Configurar).
4. En Mac, haga doble clic en el icono de CD del escritorio y, a continuación, haga doble clic en el icono de Setup (Configurar).
5. Siga las instrucciones que aparecen en pantalla para finalizar la configuración del router.

Uso de Cisco Connect para administrar el router

Una vez configurado el router e instalado Cisco Connect, puede utilizar Cisco Connect para administrar con facilidad muchos de los parámetros del router como:

• Conectar dispositivos a la red
  • Probar la velocidad de la conexión a Internet
• Configurar el control parental
• Configurar el acceso de visitantes
• Cambiar el nombre y la contraseña del router

Cómo configurar el router de forma manual

Después de configurar el router con el software de configuración (que se encuentra en el CD), el router estará listo para utilizarse. Si desea cambiar su configuración avanzada, o si no se ejecuta el software, utilice la utilidad basada en explorador del router. Puede acceder a la utilidad con un explorador web en una computadora conectada al router. Para obtener más información sobre la utilidad, consulte "Cómo abrir la utilidad basada en explorador" en la página 4.

Configuración avanzada

Cómo abrir la utilidad basada en explorador

Para acceder a algunos de los parámetros avanzados, es necesario que abra la utilidad basada en el explorador.

Para abrir la utilidad basada en el explorador:

1. Ejecute Cisco Connect, haga clic en Change (Cambiar) en Router settings (Parámetros del router), haga clic en Advanced settings (Parámetros avanzados) y, a continuación, en OK (Aceptar).

-o bien -

Abra un explorador web en una computadora conectada a la red y, a continuación, vaya a 192.168.1.1.

El router le pedirá un nombre de usuario y una contraseña.

1. Introduzca el nombre de usuario y la contraseña y, a continuación, haga clic en OK (Aceptar). Se abre el menú principal de la utilidad.

SUGERENCIAS

Si configura el router sin utilizar Cisco Connect, la contraseña predeterminada del router es admin. (Puede dejar en blanco el nombre de usuario).

Si utilizó Cisco Connect para configurar el router, puede ver el nombre y la contraseña del router si ejecuta Cisco Connect y, a continuación, hace clic en Router settings (Parámetros del router).

Cisco Setup Setup Windows Access Auto \% Supply Control Security Security System Details Database Database Name Database Type Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address Database Name Database Address

Setup > Basic Setup (Configuración > Configuración básica)

La primera pantalla que aparece es Basic Setup (Configuración básica). Permite cambiar los parámetros generales del router.

Select your language (Seleccione su idioma) Si desea utilizar un idioma distinto, selecciónelo del menú desplegable. El idioma de la utilidad basada en explorador cambiará cinco segundos después de seleccionar un nuevo idioma.

Internet Setup (Configuración de Internet)

En la sección Internet Setup (Configuración de Internet) se configura el router para la conexión a Internet. La mayor parte de esta información se puede obtener del proveedor de servicios de Internet (ISP).

Internet Connection Type (Tipo de conexión a Internet)

Seleccione el tipo de conexión a Internet que proporcione el ISP en el menú desplegable. Los tipos disponibles son:

• Automatic Configuration - DHCP (Configuración automática - DHCP)
• Static IP (IP estática)
- PPPoE
. PPTP
• L2TP
- Telstra Cable

Automatic Configuration - DHCP (Configuración automática - DHCP)

El tipo de conexión a Internet predeterminado es Automatic Configuration - DHCP (Dynamic Host Configuration Protocol), (Configuración automática - DHCP, protocolo de configuración dinámica de host). Mantenga el tipo predeterminado únicamente si su ISP admite DHCP o si la conexión se va a realizar mediante una dirección IP dinámica. (Esta opción se aplica normalmente a las conexiones por cable).

Si necesita utilizar una dirección IP fija para conectarse a Internet, seleccione Static IP (IP estática).

PPPoE

Si tiene una conexión DSL, compruebe si el ISP utiliza protocolo de punto a punto en Ethernet (PPPoE). Si es así, seleccione PPPoE.

PPTP

El protocolo de túnel de punto a punto (PPTP) es un servicio que se suele aplicar a conexiones en Europa. Si su conexión PPTP admite DHCP o una dirección IP dinámica, seleccione Obtain an IP Address Automatically (Obtener una dirección IP automáticamente). Si necesita utilizar una dirección IP fija para conectarse a Internet, seleccione Specify an IP Address (Especificar una dirección IP) y configure las siguientes opciones.

L2TP

El protocolo de túnel de capa 2 (L2TP) es un servicio que se suele aplicar a conexiones en Israel.

Telstra Cable

Telstra Cable es un servicio que se suele aplicar a conexiones en Australia.

Connect on Demand (Conectar cuando se solicite) o Keep Alive (Mantener activo)

Las opciones Connect on Demand (Conectar cuando se solicite) y Keep Alive (Mantener activo) le permiten elegir si el router se conectará a Internet solamente cuando lo necesite (lo cual es útil si debe pagar al ISP por el tiempo que está conectado), o si el router estará conectado siempre. Seleccione la opción más adecuada.

Wireless > Basic Wireless Settings (Configuración inalámbrica > Parámetros inalámbricos básicos)

Los parámetros básicos para la red inalámbrica se establecen en esta pantalla.

NOTA

Después de configurar las redes inalámbricas, ajuste los parámetros de seguridad inalámbrica.

Wireless Settings (Parámetros inalámbricos)

Network Mode (Modo de red) Seleccione los estándares inalámbricos que admita la red.

• Mixed (Mixto) Si cuenta con dispositivos Wireless-N (2,4 GHz), Wireless-G y Wireless-B en la red, mantenga el parámetro predeterminado, Mixed (Mixto).
• Wireless-B/G Only (Solo Wireless-B/G) Si la red cuenta con dispositivos Wireless-B y Wireless-G (2,4 GHz), seleccione Wireless-B/G Only (Solo Wireless-B/G).
• Wireless-B Only (Solo Wireless-B) Si solamente tiene dispositivos Wireless-B, seleccione Wireless-B Only (Solo Wireless-B).
• Wireless-G Only (Solo Wireless-G) Si solamente tiene dispositivos Wireless-G, seleccione Wireless-G Only (Solo Wireless-G).
• Wireless-N Only (Solo Wireless-N) Si solamente tiene dispositivos Wireless-N (2,4 GHz), seleccione Wireless-N Only (Solo Wireless-N).
• Disabled (Desactivado) Si no tiene dispositivos Wireless-B, Wireless-G ni Wireless-N (2,4 GHz) en la red, seleccione Disabled (Desactivado).

NOTA

Si dispone de un router de doble banda, puede seleccionar Mixed (Mixto), Wireless-A Only (Solo Wireless-A), Wireless-N Only (Solo Wireless-N) o Disabled (Desactivado) para la banda de 5 GHz.

Si no está seguro de qué modo debe utilizar, mantenga el parámetro predeterminado, Mixed (Mixto).

Network Name (SSID) (Nombre de la red [SSID]) El SSID (identificador del conjunto de servicios) es el nombre de red que comparten todos los dispositivos de una red inalámbrica. El nombre distingue entre mayúsculas y minúsculas, y no debe tener una longitud superior a los 32 caracteres. El valor predeterminado es Cisco seguido de los cinco últimos dígitos del número de serie del router, que se encuentra en la parte inferior del mismo. Si utilizó el software de configuración en la instalación, el nombre de red predeterminado se cambia a un nombre fácil de recordar.

NOTA

Si restablece los parámetros predeterminados de fábrica del router (con el botón de reinicio o mediante la pantalla Administration > Factory Defaults [Administración > Parámetros predeterminados de fábrica]), el nombre de red recuperará su valor predeterminado. Cambie el nombre de la red a su nombre original, o tendrá que volver a conectar todos los dispositivos de la red inalámbrica al nuevo nombre de la red.

Channel Width (Ancho de canal) Para un rendimiento óptimo en una red que utiliza dispositivos Wireless-B, Wireless-G y Wireless-N (2,4 GHz), seleccione Auto (20 MHz or 40 MHz) (Automático [20 MHz o 40 MHz]). Para utilizar un ancho de canal de 20 MHz, mantenga el valor predeterminado 20 MHz only (Solo 20 MHz).

Channel (Canal) Seleccione el canal en la lista desplegable para las redes Wireless-B, Wireless-G y Wireless-N (2,4 GHz). Si no está seguro del canal que debe seleccionar, mantenga el parámetro predeterminado Auto (Automático).

SSID Broadcast (Difusión de SSID) Cuando los clientes inalámbricos sondeen el área local en busca de redes inalámbricas a las que conectarse, detectarán el SSID que difunde el router. Para difundir el SSID del router, mantenga el parámetro predeterminado Enabled (Activado). Si no desea difundir el SSID del router, seleccione Disabled (Desactivado).

Seguridad inalámbrica

Wireless > Wireless Security (Inalámbrico > Seguridad inalámbrica)

Los parámetros de seguridad inalámbrica configuran la seguridad de las redes inalámbricas. El router es compatible con las siguientes opciones de seguridad inalámbrica: WPA2/WPA Mixed Mode (Modo WPA2/WPA mixto), WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto), WPA2 Enterprise, WPA Enterprise, WEP y RADIUS. WPA son las siglas en inglés de "acceso Wi-Fi protegido". WEP son las siglas en inglés de "privacidad equivalente a conexión con cables". RADIUS son las siglas en inglés de "servicio de usuario de acceso telefónico de autenticación remota".

Opciones personales

Opción de seguridad Grado de seguridad
WPA2 Personal Muy fiable
WPA2/WPA Mixed Mode(Modo WPA2/WPA mixto)	WPA2: MáximoWPA: Fiable
WPA Personal Fiable
WEP Básico

Opciones de oficina

Las opciones de oficina están disponibles para redes que utilizan un servidor RADIUS para la autenticación. Las opciones de oficina son más fiables que las opciones personales porque WPA2 o WPA proporcionan encriptación, mientras que RADIUS ofrece autenticación.

Opción de seguridad Grado de seguridad
WPA2 Enterprise Muy fiable
WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto)	WPA2: Muy fiableWPA: Fiable
WPA Enterprise Fiable
RADIUS Básico

Parámetros de las opciones

Si selecciona WPA2/WPA Mixed Mode (Modo WPA2/WPA mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2/WPA y la misma frase de paso.

Si selecciona WPA2 Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Personal y la misma frase de paso.

Si selecciona WPA Personal como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Personal y la misma frase de paso.

Passphrase (Frase de paso) Introduzca una frase de paso de entre 8 y 63 caracteres. La predeterminada es password (Contraseña). Si ha utilizado el software de configuración en la instalación, el parámetro predeterminado se cambia a una única frase de paso, que puede encontrar si ejecuta Cisco Connect y, a continuación, hace clic en Router settings (Parámetros del router).

WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto), WPA2 Enterprise y WPA Enterprise

Estas opciones se emplean junto con un servidor RADIUS. (Sólo se deben utilizar si hay un servidor RADIUS conectado al router).

NOTAS

Si selecciona WPA2/WPA Enterprise Mixed Mode (Modo WPA2/WPA Enterprise mixto) como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2/WPA Enterprise y la misma clave compartida.

Si selecciona WPA2 Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA2 Enterprise y la misma clave compartida.

Si selecciona WPA Enterprise como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WPA Enterprise y la misma clave compartida.

Security Mode: WPA2/05A Enterprise Mixed Mode RADIUS Server: 0 0 0 0 RADIUS Port: 1812 Shared Key:

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor RADIUS.

RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812.

Shared Key (Clave compartida) Introduzca la clave compartida entre el router y el servidor.

WEP

WEP es un método de encriptación básico y no es tan seguro como WPA.

NOTA:

Si selecciona WEP como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar WEP, la misma clave compartida y la misma encriptación.

Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar).

Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual.

TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

RADIUS

Esta opción permite el uso de WEP junto con un servidor RADIUS (Sólo se debe utilizar si hay un servidor RADIUS conectado al router).

NOTA:

Si selecciona RADIUS como modo de seguridad, cada dispositivo de la red inalámbrica DEBE utilizar RADIUS, la misma clave compartida y la misma encriptación.

RADIUS Server (Servidor RADIUS) Introduzca la dirección IP del servidor RADIUS.

RADIUS Port (Puerto RADIUS) Introduzca el número de puerto del servidor RADIUS. El valor predeterminado es 1812.

Shared Secret (Clave secreta compartida) Introduzca la clave compartida entre el router y el servidor.

Encryption (Encriptación) Seleccione un nivel de encriptación WEP, 40/64 bit (10 hex digits) (40/64 bits, 10 dígitos hexadecimales) o 104/128 bit (26 hex digits) (104/128 bits, 26 dígitos hexadecimales). El valor predeterminado es 40/64 bit (10 hex digits) (40/64 bits, 10 dígitos hexadecimales).

Passphrase (Frase de paso) Introduzca una frase de paso para generar las claves WEP de forma automática. A continuación, haga clic en Generate (Generar).

Key 1-4 (Clave 1-4) Si no ha introducido ninguna frase de paso, introduzca las claves WEP de forma manual.

TX Key (Clave de transmisión) Seleccione la clave de transmisión predeterminada que desee utilizar. El valor predeterminado es 1.

Disabled (Desactivado)

Si decide desactivar la seguridad inalámbrica, se le informará de que la seguridad inalámbrica está desactivada cuando intente acceder a Internet por primera vez. Se le ofrecerá la opción de activar la seguridad inalámbrica o de confirmar que comprende los riesgos pero desea continuar sin seguridad inalámbrica.

Resolución de problemas

Este capítulo puede ayudarle a solucionar problemas comunes de configuración y conexión a Internet. El CD del router incluye Cisco Connect, el software de configuración del router que facilita la conexión a dispositivos de red, el cambio de los parámetros del router, el control de acceso de invitados, la activación de los controles parentales y la conexión a Internet. Cisco Connect también se instala en la computadora durante la configuración. Si Cisco Connect no pudiera completar la configuración, este capítulo le guiará para encontrar soluciones.

Puede obtener más ayuda de nuestro galardonado servicio de soporte al cliente en linksys.com/support.

Cómo ejecutar Cisco Connect después de la configuración

Al ejecutar el CD de configuración, Cisco Connect se instala de manera automática en la computadora. A continuación, podrá utilizar Cisco Connect para administrar la red con toda facilidad.

Inicio de Cisco Connect en una computadora con sistema operativo Windows:

1. Haga Clic en Inicio, Todos los programas y, a continuación, seleccione Cisco Connect.

Se abre el menú principal de Cisco Connect.

Inicio de Cisco Connect en una computadora con sistema operativo Mac OS X:

1. Abra Finder y haga clic en Applications (Aplicaciones) en el panel izquierdo.

1. Haga doble clic en el icono de Cisco Connect.

Se abre el menú principal de Cisco Connect.

El router no se ha configurado correctamente

Si Cisco Connect no ha logrado completar la configuración, puede intentar lo siguiente:

- Con un clip o alfiler, mantenga pulsado de 10 a 15 segundos el botón Reset (Reinicio) del router; a continuación, vuelva a ejecutar el programa Setup (Configuración) del CD del router.

El aspecto del router puede variar

• Desactive temporalmente el firewall de la computadora (consulte las instrucciones del software de seguridad si necesita ayuda) y vuelva a ejecutar el programa Setup (Configuración) del CD del router.
• Si dispone de otra computadora, utilícela para ejecutar de nuevo el programa Setup (Configuración) del CD del router.

Mensaje Get Windows XP Service Pack 3 (Consiga Windows XP Service Pack 3)

En computadoras con Windows XP, se necesita el Service Pack 3 para que Cisco Connect funcione. Si recibe el mensaje "Get Windows XP Service Pack 3" (Consiga Windows XP Service Pack 3) al configurar el router por primera vez, siga estos pasos de resolución de problemas.

Si el Service Pack actualmente instalado es anterior a la versión 3, tendrá que descargar e instalar el Service Pack 3.

CONSEJO

Para conectarse temporalmente a Internet y descargar el Service Pack necesario, puede utilizar el cable de Ethernet incluido y conectar la computadora directamente al módem.

Instalación del Service Pack 3:

1. Haga clic en el enlace del mensaje de error de Cisco Connect o conéctese al sitio web de Microsoft Update (update.microsoft.com/windowsupdate).
2. Siga las instrucciones que aparecen en el sitio web o póngase en contacto con Microsoft si necesita ayuda.
3. Tras descargar e instalar el Service Pack 3, ejecute el programa Setup (Configuración) del CD del router.

Mensaje Your Internet cable is not plugged in (El cable de Internet no está conectado)

Si recibe el mensaje "Your Internet cable is not plugged in" (El cable de Internet no está conectado) durante la configuración del router, siga estos pasos de resolución de problemas.

Para resolver el problema:

1. Asegúrese de que el cable de Ethernet o Internet (o un cable como el que se entrega con el router) esté bien conectado al puerto amarillo de Internet en la parte trasera del router y al puerto correspondiente del módem. Este puerto del módem suele estar etiquetado como Ethernet, pero podría llevar el nombre Internet o WAN.

Internet 1 2 Internet 3 4 Internet

Vista trasera del router

USB POWER STANDARD RESET CABLE

Vista trasera del módem por cable

Vista trasera del módem DSL

1. Asegúrese de que el módem esté enchufado y encendido. Si el módem tiene un interruptor de alimentación, asegúrese de que esté en la posición de encendido ON o I.
2. Si su servicio de Internet es por cable, compruebe que el puerto CABLE del módem por cable esté conectado al cable coaxial provisto por su ISP. Por el contrario, si su servicio de Internet es DSL, asegúrese de que la línea de teléfono de DSL esté conectada al puerto DSL del módem.
3. Si la computadora estaba conectada previamente al módem a través de un cable USB, desconecte el cable USB.
4. Vuelva a la ventana de Cisco Connect y haga clic en Next (Siguiente) para volver a intentarlo. Si la ventana se ha cerrado, vuelva a ejecutar el programa Setup (Configuración) del CD del router.

Mensaje Cannot access your router (No se puede acceder al router)

Si no puede acceder al router porque la computadora no está conectada a la red, siga estos pasos de resolución de problemas.

Para acceder al router, debe estar conectado a la red. Si dispone de acceso inalámbrico a Internet, el problema podría ser que se ha conectado accidentalmente a una red inalámbrica diferente.

Para resolver el problema en una computadora con Windows:

1. En el escritorio de Windows, haga clic con el botón derecho en el icono de conexión inalámbrica en la bandeja del sistema.

1. Haga clic en View Available Wireless Networks (Ver redes inalámbricas disponibles). Aparecerá una lista de redes inalámbricas disponibles.

1. Seleccione el nombre de la red, y, a continuación, haga clic en Connect (Conectar). En el siguiente ejemplo, la computadora estaba conectada a otra red inalámbrica llamada JimsRouter. En este ejemplo, aparece seleccionado el nombre de la red de la Serie E de Linksys, BronzeEagle.

1. Si se le pide introducir la clave de red, escriba la contraseña (clave de seguridad) en los campos Network key (Clave de red) y Confirm network key (Confirme la clave de red) y haga clic en Connect (Conectar).

La computadora se conecta a la red. Ahora debería poder acceder al router.

Para resolver el problema en una computadora Mac:

1. En la barra de menús de la parte superior de la pantalla, haga clic en el icono AirPort. Aparecerá una lista de redes inalámbricas disponibles. Cisco Connect ha asignado automáticamente un nombre a su red.

En el siguiente ejemplo, la computadora estaba conectada a otra red inalámbrica llamada JimsRouter. En este ejemplo, aparece seleccionado el nombre de la red de la Serie E de Linksys, BronzeEagle.

(Charged) AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle -guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Haga clic en el nombre de la red inalámbrica del router de la Serie E de Linksys (BronzeEagle en el ejemplo).
2. Escriba la contraseña de la red inalámbrica (clave de seguridad) en el campo Password (Contraseña) y haga clic en OK (Aceptar).

Mensaje Device not found (No se ha encontrado el dispositivo)

Si recibe el mensaje "Device not found" (No se ha encontrado el dispositivo) al intentar conectar un dispositivo de red (como un iPhone, iPod o un teléfono inteligente), siga estos pasos de resolución de problemas.

Acerque el dispositivo inalámbrico al router durante la configuración inicial para recibir una señal más potente. Las distancias largas dificultan la detección de dispositivos por parte del router.

Para resolver el problema:

1. Ejecute Cisco Connect.

1. Seleccione Computers and devices (Computadoras y dispositivos). Aparece la pantalla Computers and other devices (Computadoras y otros dispositivos).
2. Haga clic en Other Wireless devices (Otros dispositivos inalámbricos).

1. Active la conexión Wi-Fi de los dispositivos de red inalámbrica; a continuación, busque el nombre de su red inalámbrica. Consulte la documentación del dispositivo si necesita ayuda.

NOTA

El dispositivo inalámbrico debe ser compatible con WPA/WPA2.

1. En el dispositivo de red inalámbrica, seleccione el nombre de red del router e introduzca la contraseña (clave de seguridad).
2. En Cisco Connect, haga clic en Next (Siguiente).

Ejemplo: En el teléfono inteligente u otro dispositivo inalámbrico, localice el menú Wi-Fi y busque las redes inalámbricas disponibles. En este ejemplo, con la información de red provista por Cisco Connect que se muestra en la pantalla anterior, haga clic en BronzeEagle.

1. Escriba la contraseña (clave de seguridad) provista por Cisco Connect. En este ejemplo, la clave de seguridad es B6eM9UkCjz.

NOTA

La contraseña distingue entre mayúsculas y minúsculas. Asegúrese de escribir las letras en mayúscula o minúscula según corresponda.

1. Una vez que el dispositivo inalámbrico se ha conectado correctamente a la red inalámbrica, escriba un nombre para el dispositivo en Cisco Connect y, a continuación, haga clic en Finish (Finalizar).

Nombre del modelo Linksys E1200

Descripción Router Wireless-N

Número de modelo E1200

Estándares 802.11n, 802.11g, 802.11b y 802.3u

Puertos Power (Alimentación), Internet y Ethernet (1-4)

Botones Reset (Reinicio) y Wi-Fi Protected Setup™ (Configuración Wi-Fi protegida)

Luces Power (Alimentación)/Wi-Fi Protected Setup (Configuración Wi-Fi protegida), Internet y Ethernet (1-4)

Tipo de cableado CAT 5e

Potencia de transmisión 802.11n (20 MHz):

14,5 ± 1,5 dBm @ CH6, a todas las velocidades

802.11b:

16,5 ± 1,5 dBm @ CH6, a todas las velocidades

Ganancia de la antena ≤2,5 dBi y ≤4 dBi (2 antenas)

UPnP Compatible

Seguridad inalámbrica Wi-Fi Protected Access™ 2 (WPA2), WEP y filtrado MAC inalámbrico

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales
Dimensiones 188,7 × 151,7 × 31,2 mm

	(7,43 pulg. × 5,97 pulg. × 1,23 pulg.)
Peso de la unidad	252,7 g (8,91 onzas)
Alimentación	12 V, 0,5 A
Certificaciones	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2TM, WMM*, Wi-Fi Protected Setup (Configuración Wi-Fi protegida) y Windows 7
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	del 10 al 80%, sin condensación
Humedad de almacenamiento	del 5 al 90%, sin condensación

NOTAS

Para obtener información sobre garantía, normativas y seguridad, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden sufrir cambios sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción, el sistema operativo utilizado, la combinación de productos inalámbricos empleados, las interferencias y otras condiciones adversas.

Linksys E1500

Nombre del modelo Linksys E1500

Descripción Router Wireless-N con SpeedBooster

Número de modelo E1500

Estándares 802.11n, 802.11g, 802.11b y 802.3u

Puertos Power (Alimentación), Internet y Ethernet (1-4)

Botones Reset (Reinicio) y Wi-Fi Protected Setup (Configuración Wi-Fi protegida)

Luces Power (Alimentación)/Wi-Fi Protected Setup (Configuración Wi-Fi protegida), Internet y Ethernet (1-4)

Tipo de cableado CAT 5e

Potencia de transmisión 802.11n (20 MHz):

18 ± 1,5 dBm @ CH6, a todas las velocidades

Ganancia de la antena ≤3,0 dBi, ≤4,0 dBi y ≤4,5 dBi (3 antenas)

UPnP Compatible

Seguridad inalámbrica Wi-Fi Protected Access 2 (WPA2), WEP, filtrado MAC inalámbrico

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones 188,7 × 151,7 × 31,2 mm
	(7,43 pulg. × 5,97 pulg. × 1,23 pulg.)
Peso de la unidad	254,1 g (8,96 onzas)
Alimentación	12 V, 0,5 A
Certificaciones	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2, WMM, Wi-Fi Protected Setup (Configuración Wi-Fi protegida) y Windows 7
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	del 10 al 80%, sin condensación
Humedad de almacenamiento	del 5 al 90%, sin condensación

NOTAS

Para obtener información sobre garantía, normativas y seguridad, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden sufrir cambios sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción, el sistema operativo utilizado, la combinación de productos inalámbricos empleados, las interferencias y otras condiciones adversas.

Linksys E2500

Nombre del modelo Linksys E2500

Descripción Router de doble banda N avanzado

Número de modelo E2500

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u y 802.3ab

N.º de antenas 4 en total, 2 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Modulación 802.11b: CCK, QPSK y BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK y 16-QAM,

64-QAM

Sensibilidad de recepción 2,4 GHz

(habitual) 802.11b: -87 dBm @ 11 Mbps

802.11g: -70 dBm @ 54 Mbps

802.11n 20 MHz: -70 dBm @ MCS15

802.11n 40 MHz: -66 dBm @ MCS15

5 GHz

802.11a: -70 dBm @ 54 Mbps

802.11n 20 MHz: -66 dBm @ MCS23

802.11n 40 MHz: -62 dBm @ MCS23

Ganancia de la antena en dBi 2,4 GHz:

Antena 1 (parte posterior derecha): ≤2,94 dBi

Antena 2 (parte frontal derecha): ≤3,78 dBi

5 GHz:

Antena 1 (parte frontal derecha): ≤5,86 dBi

Antena 2 (parte frontal izquierda): ≤4,88 dBi

UPnP Compatible

Funciones de seguridad WEP, WPA y WPA2

Bits de clave de seguridad Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones	225 x 35 x 180 mm(8,86 pulg. x 1,38 pulg. x 7,09 pulg.)
Peso de la unidad	452 g (15,94 onzas)
Alimentación	12 V, 1 A
Certificaciones	FCC, IC, CE y Wi-Fi A/B/G/N
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	del 10 al 80% de humedad relativa,sin condensación
Humedad de almacenamiento	del 5 al 90%, sin condensación

NOTAS

Para obtener información sobre garantía, normativas y seguridad, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden sufrir cambios sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción, el sistema operativo utilizado, la combinación de productos inalámbricos empleados, las interferencias y otras condiciones adversas.

Linksys E3200

Nombre del modelo Linksys E3200

Descripción Router de doble banda N de máximo rendimiento

Número de modelo E3200

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u y 802.3ab

N.º de antenas 6 en total, 3 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Velocidad de puerto

de switch 10/100/1000 Mbps

Puertos Internet, Ethernet (1-4), USB y Power (Alimentación)

Botones Reset (Reinicio) y Wi-Fi Protected Setup (Configuración Wi-Fi protegida)

Luces Power (Alimentación) y Ethernet (1-4)

Modulación 802.11b: CCK, QPSK y BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM y 64-QAM

Sensibilidad de recepción 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (habitual)

802.11g: -77 dBm @ 54 Mbps (habitual)

802.11n (20 MHz): -71 dBm @ MCS15 (habitual)

802.11n (40 MHz): -68 dBm @ MCS15 (habitual)

5 GHz

802.11a: -75 dBm @ 54 Mbps (habitual)

802.11n 20 MHz: -70 dBm @ MCS15 (habitual)

802.11n 40 MHz: -67 dBm @ MCS15 (habitual)

Ganancia de la antena 2,4 GHz (antenas dipolo)

Antena 1 ≤ 3 dBi

Antena 2 ≤ 4 dBi

Antena 3 ≤ 4 dBi

5 GHz (antenas dipolo)

Antena 1 ≤ 4,5 dBi

Antena 2 ≤ 4,5 dBi

Antena 3 ≤ 4,5 dBi

UPnP Compatible

Funciones de seguridad WEP, WPA y WPA2

Bits de clave de seguridad Encriptación de hasta 128 bits

Compatibilidad con

sistema de archivos de

almacenamiento FAT, NTFS y HFS+

Condiciones ambientales

Dimensiones	170 x 25 x 190 mm(6,69 pulg. x 0,98 pulg. x 7,48 pulg.)
Peso de la unidad	216 g (7,62 libras)
Alimentación	12 V, 2A
Certificaciones	FCC, IC, CE y Wi-Fi A/B/G/N
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	del 10 al 80% de humedad relativa,sin condensación
Humedad de almacenamiento	del 5 al 90%, sin condensación

NOTAS

Para obtener información sobre garantía, normativas y seguridad, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden sufrir cambios sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción, el sistema operativo utilizado, la combinación de productos inalámbricos empleados, las interferencias y otras condiciones adversas.

Linksys E4200

Nombre del modelo Linksys E4200

Descripción Router Wireless-N de máximo rendimiento

Número de modelo E4200

Estándares 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u y 802.3ab

Radiofrecuencia 2,4 y 5 GHz

Velocidad de puerto

de switch 10/100/1000 Mbps (Gigabit Ethernet)

Puertos Power (Alimentación), USB, Internet y Ethernet (1-4)

Botones Reset (Reinicio) y Wi-Fi Protected Setup (Configuración Wi-Fi protegida)

Luces Panel superior: Alimentación Panel posterior: Internet y Ethernet

N.º de antenas 6 en total, 3 antenas internas por cada banda de radio de 2,4 GHz y 5 GHz

Desmontable (s/n) No

Modulación 802.11b: CCK, QPSK y BPSK 802.11g: OFDM

802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM y 64-QAM

Sensibilidad de recepción 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (habitual) 802.11g: -77 dBm @ 54 Mbps (habitual)

802.11n: 20 MHz: -71 dBm @ MCS15 (habitual)

802.11n: 40 MHz: -68 dBm @ MCS15 (habitual)

5 GHz

802.11a: -71 dBm @ 54 Mbps (habitual)

802.11n: 20 MHz: -70 dBm @ MCS23 (habitual)

802.11n: 40 MHz: -68 dBm @ MCS23 (habitual)

Ganancia de la antena en dBi 2,4 GHz (3 antenas PIFA internas)

PIFA 1 ≤ 3,6 dBi (derecha)

PIFA 2 ≤ 3,8 dBi (izquierda)

PIFA 3 ≤ 3,8 dBi (frontal)

5 GHz (3 antenas PIFA internas)

PIFA 1 ≤ 4,8 dBi (derecha)

PIFA 2 ≤ 5,3 dBi (izquierda)

PIFA 3 ≤ 5,2 dBi (frontal)

Sistemas de archivos

compatibles con el dispositivo

de almacenamiento FAT32, NTFS y HSF+

UPnP

Compatible

Funciones de seguridad

WEP, WPA y WPA2

Bits de clave de seguridad

Encriptación de hasta 128 bits

Condiciones ambientales

Dimensiones	225 x 25 x 160 mm(8,86 pulg. x 0,98 pulg. x 6,30 pulg.)
Peso de la unidad	355 g (12,52 onzas)
Alimentación	12 V, 2A
Certificaciones	FCC, IC, CE, Wi-Fi a/b/g/n y Windows 7
Temperatura de funcionamiento	De 0 a 40 °C (de 32 a 104 °F)
Temperatura de almacenamiento	De -20 a 60 °C (de -4 a 140 °F)
Humedad de funcionamiento	del 10 al 80% de humedad relativa,sin condensación
Humedad de almacenamiento	del 5 al 90%, sin condensación

NOTAS

Para obtener información sobre garantía, normativas y seguridad, consulte el CD incluido con el router o visite Linksys.com/support.

Las especificaciones pueden sufrir cambios sin previo aviso.

Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de muchos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción, el sistema operativo utilizado, la combinación de productos inalámbricos empleados, las interferencias y otras condiciones adversas.

Visite linksys.com/support si necesita ayuda de nuestro galardonado servicio de soporte técnico.

Cisco, el logotipo de Cisco y Linksys son marcas comerciales o marcas registradas de Cisco y/o sus filiales en EE.UU. y otros países. Puede encontrar una lista con las marcas comerciales de Cisco en www.cisco.com/go/trademarks. Todas las demás marcas comerciales mencionadas en este documento son propiedad de sus respectivos dueños.

© 2011 Cisco y/o sus filiales. Todos los derechos reservados.

3425-TBD

E-sarja

Sisällysluettelo

Disabled (Desactivado)

Vista posterior do router

USB POWER SYNCWNET RESET CABLE

Vista posterior do modem de cabo

Vista posterior do modem de DSL

N.º de antenas 4 no total, 2 antenas internas por cada banda de rádio de 2,4 GHz e 5 GHz

Amovível (s/n) Não

Antena 1 (parte posterior direita): ≤2,94 dBi

Antena 2 (parte anterior direita): ≤3,78 dBi

5 GHz:

Antena 1 (parte anterior direita): ≤5,86 dBi

Antena 2 (parte anterior esquerda): ≤4,88 dBi

UPnP Suportado

Funcionalidades de segurança WEP, WPA, WPA2

N.º de antenas 6 no total, 3 antenas internas por cada banda de rádio de 2,4 GHz e 5 GHz

Amovível (s/n) Não

Velocidade da porta

802.11n (20 MHz): -71 dBm @ MCS15 (típica)

802.11n (40 MHz): -68 dBm @ MCS15 (típica)

5 GHz

802.11a: -75 dBm @ 54 Mbps (típica)

802.11n 20 MHz: -70 dBm @ MCS15 (típica)

802.11n 40 MHz: -67 dBm @ MCS15 (típica)

Ganho da antena 2,4 GHz (antenas bipolares)

Antena 1 ≤ 3 dBi

Antena 2 ≤ 4 dBi

Antena 3 ≤ 4 dBi

5 GHz (antenas bipolares)

Antena 1 ≤ 4,5 dBi

Antena 2 ≤ 4,5 dBi

Antena 3 ≤ 4,5 dBi

UPnP Suportado

Funcionalidades

de segurança

WEP, WPA, WPA2

Número de antenas 6 no total, 3 antenas internas por cada banda de rádio de 2,4 GHz e 5 GHz

Amovível (s/n) Não

802.11n: 20 MHz: -71 dBm @ MCS15 (típica)

802.11n: 40 MHz: -68 dBm @ MCS15 (típica)

5 GHz

802.11a: -71 dBm @ 54 Mbps (típica)

802.11n: 20 MHz: -70 dBm @ MCS23 (típica)

802.11n: 40 MHz: -68 dBm @ MCS23 (típica)

suportados para dispositivo

de armazenamento FAT32, NTFS e HSF+

UPnP

Suportado
