KÄYTTÖOHJE E1500 LINKSYS

Tuotteen yleiskatsaus

E1200/E1500/E2500/E3200....1

Näkymä takaa 1

Näkymä alta 1

E4200....2

Näkymä ylhäältä 2

Näkymä takaa 2

E-Series-reitittimen määrittäminen

Lisätietojen hakeminen ....3

Reitittimen määrittäminen ....3

Cisco Connectin käynnistäminen 3

Reitittimen hallinta Cisco Connectin avulla 3

Reitittimen määrittäminen manuaalisesti . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Lisämääritykset

Selainapuohjelman käynnistäminen . . . . . . . . . . . . . . . . . . . . . . 4

Setup (Asetukset) > Basic Setup (Perusasetukset) .....5

Language (Kieli) 5

Internet Setup (Internet-asetukset) 5

Wireless (Langaton verkko) > Basic Wireless Settings

(Langattoman verkon perusasetukset)....6

Wireless Settings (Langattomat asetukset) 6

Langattoman verkon suojaus

Wireless (Langaton verkko) > Wireless Security

(Langattoman verkon suojaus)....8

Yksityisen käytön vaihtoehdot 8

Toimistokäytön vaihtoehdot 8

Asetusvaihtoehdot 8

Vianmääritys

Cisco Connectin käynnistäminen määrityksen jälkeen . . . . . 11

Reitittimen määritys epäonnistui 12

Get Windows XP Service Pack 3

(Hanki Windows XP Service Pack 3) -ilmoitus .....12

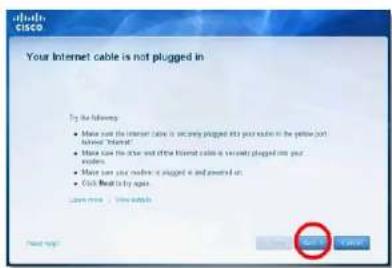

(Internet-kaapelia ei ole liitetty) -ilmoitus .....13

Cannot access your router (Reitintä ei voi avata) -ilmoitus . . . 14

Device not found (Laitetta ei löydy) -ilmoitus .....15

Tekniset tiedot

Linksys E1200....17

Linksys E1500....18

Linksys E2500....19

Linksys E3200....20

Linksys E4200....21

Tuotteen yleiskatsaus

E1200/E1500/E2500/E3200

Näkymä takaa

USB + 1 2 Ethernet 3 4 Internet Internet-portti Virtaliitäntä Ethernet-portit Wi-Fi Protected Setup -painike Virran merkkivaloUSB-portti (vain E3200)

Reitittimesi voi näyttää erilaiselta

• USB-portti (vain E3200) – voit jakaa levytilaa helposti muiden verkkosi käyttäjien kanssa tai Internetissä liittämällä tähän porttiin USB-aseman.
• Ethernet-portit - liitä Ethernet-kaapelit (verkkokaapelit) näihin Fast Ethernet- (10/100, mallit E1200 ja E1500) tai Gigabit-portteihin (10/100/1000, mallit E2500 ja E3200), jotka on värikoodattu sinisellä, ja muihin verkkosi kiinteää Ethernet-verkkoa käyttäviin laitteisiin.
• Internet-portti – liitä Ethernet-kaapeli (verkko- tai Internet-kaapeli) tähän porttiin, joka on värikoodattu keltaisella, ja modeemiin.

Wi-Fi Protected Setup™ -painike – painamalla tätä painiketta voit määrittää helposti langattoman yhteyden suojauksen Wi-Fi Protected Setup -yhteensopivissa verkkolaitteissa. Lisätietoja on kohdassa "Langattoman verkon suojaus" sivulla 8.

• Virran merkkivalo - palaa tasaisesti, kun virta on kytketty ja Wi-Fi Protected Setup -yhteys on muodostettu. Vilkkuu hitaasti käynnistyksen, laiteohjelmistopäivityksen ja Wi-Fi Protected Setup -yhteyden aikana. Vilkkuu nopeasti Wi-Fi Protected Setup -virheen yhteydessä.
• Virta – liitä reitittimen mukana toimitettu muuntaja tähän porttiin.

VAARA

Käytä ainoastaan reitittimen mukana toimitettua sovitinta.

- Virtapainike – käynnistä reitin painamalla painikkeen | -kohtaa.

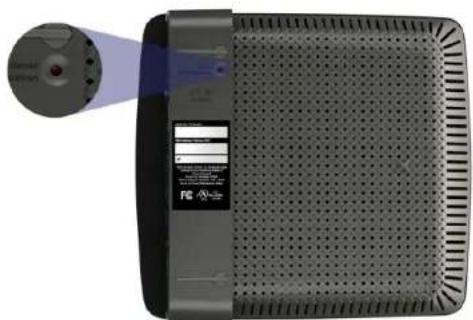

Näkymä alta

Reitittimesi voi näyttää erilaiselta

- Nollauspainike – voit palauttaa reitittimen tehdasasetukset painamalla tätä painiketta 5–10 sekuntia (kunnes portin valot välähtävät samanaikaisesti). Oletusasetukset voi palauttaa myös selainapuohjelmassa.

E4200

Näkymä ylhäältä

chino CSCO Merkkivalot

• Merkkivalo – palaa tasaisesti, kun virta on kytketty ja Wi-Fi Protected Setup -yhteys on muodostettu. Vilkkuu hitaasti käynnistyksen, laiteohjelmistopäivityksen ja Wi-Fi Protected Setup -yhteyden aikana. Vilkkuu nopeasti Wi-Fi Protected Setup -virheen yhteydessä.

Näkymä takaa

Ethernet-portit Internet-portti Virtualitätä Wi-Fi Protected Setup -painike USB-portti Nollauspainike

• Ethernet-portit – liitä Ethernet-kaapelit (verkkokaapelit) näihin Gigabitportteihin (10/100/1000), jotka on värikoodattu sinisellä, ja muihin verkkosi kiinteää Ethernet-verkkoa käyttäviin laitteisiin.
• Internet-portti – liitä Ethernet-kaapeli (verkko- tai Internet-kaapeli) tähän porttiin, joka on värikoodattu keltaisella, ja modeemiin.
• Wi-Fi Protected Setup™ -painike – painamalla tätä painiketta voit määrittää helposti langattoman yhteyden suojauksen Wi-Fi Protected Setup -yhteensopivissa verkkolaitteissa. Lisätietoja on kohdassa "Langattoman verkon suojaus" sivulla 8.
• USB-portti – voit jakaa levytilaa helposti muiden verkkosi käyttäjien kanssa tai Internetissä liittämällä tähän porttiin USB-aseman.
• Nollauspainike – voit palauttaa reitittimen tehdasasetukset painamalla tätä painiketta 5–10 sekuntia (kunnes portin valot välähtävät samanaikaisesti). Oletusasetukset voi palauttaa myös selainapuohjelmassa.
• Virta – liitä reitittimen mukana toimitettu muuntaja tähän porttiin.

VAARA

Käytä ainoastaan reitittimen mukana toimitettua sovitinta.

- Virtapainike – käynnistä reititin painamalla painikkeen |-kohtaa.

E-Series-reitittimen määrittäminen

Lisätietojen hakeminen

Tämän käyttöoppaan lisäksi lisätietoja on seuraavissa lähteissä:

• Linksys.com/support (oppaita, ladattavia tiedostoja, usein kysyttyjä kysymyksiä, tekninen tuki, live-chat, foorumit)
• Asennus-CD (vianmääritysopas, laki- ja säädösilmoitukset)
• Cisco Connect -ohje (käynnistä Cisco Connect ja valitse Learn More (Lisätietoja), jos se on käytettävissä)
• Selainapuohjelman pikaohje (avaa apuohjelma ja valitse oikeanpuoleisesta sarakkeesta Help (Ohje).)

Reitittimen määrittäminen

Helpoiten ja nopeiten voit määrittää reitittimen suorittamalla Cisco Connect -määritysohjelman.

Cisco Connectin käynnistäminen

Kun suoritat asennus-CD-levyn, Cisco Connect (reitittimen määritysapuohjelma) asennetaan automaattisesti tietokoneeseen. Sen jälkeen voit hallita reititintä helposti Cisco Connectilla.

HUOMAUTUS:

Jos kadotat asennus-CD-levyn, voit ladata ohjelmiston osoitteesta Linksys.com/support.

Cisco Connectin käynnistäminen ensimmäisen kerran:

1. Aseta CD-levy tietokoneen CD-tai DVD-asemaan.
2. Valitse Set up your Linksys Router (Määritä Linksys-reititin). Jos tämä ei tule näyttöön:
3. Valitse Windowsissa Käynnistä, Tietokone, kaksoisnapsauta CD-asemaa ja Setup-kuvaketta.

4. Kaksoisosoita Mac-tietokoneessa CD-symbolia työpöydällä ja kaksoisosoita Setup-symbolia.

5. Määritä reititin näytön ohjeiden mukaan.

Reitittimen hallinta Cisco Connectin avulla

Kun reititin on määritetty ja Cisco Connect on asennettu, voit hallita Cisco Connectin avulla monia reitittimen asetuksia, kuten

• liittää laitteita verkkoon
• testata Internet-yhteyden nopeuden
- määrittää lapsilukon
- määrittää vieraskäytön
• vaihtaa reitittimen nimen ja salasanan.

Reitittimen määrittäminen manuaalisesti

Kun reitin on asennettu ohjatun asennuksen (CD-levyllä) avulla, reitin on valmis käyttöön. Jos haluat muuttaa reitittimen lisäasetuksia tai ohjelmisto ei käynnisty, käytä reitittimen selainapuohjelmaa. Voit avata apuohjelman selaimessa tietokoneessa, joka on liitetty reitittimeen. Lisätietoja apuohjelman käyttämisestä on kohdassa "Selainapuohjelman käynnistäminen" sivulla 4.

Lisämääritykset

Selainapuohjelman käynnistäminen

Joidenkin lisäasetusten määrittämiseksi on avattava selainapuohjelma.

Selainapuohjelman käynnistäminen:

1. Avaa Cisco Connect, valitse Router Settings (Reititinasetukset) -kohdassa Change (Muuta), valitse Advanced settings (Lisäasetukset) ja OK.
2. tai -

Avaa selain verkkoosi yhteydessä olevassa tietokoneessa ja siirry osoitteeseen 192.168.1.1.

Reititin kehottaa antamaan käyttäjätunnuksen ja salasanan.

1. Kirjoita laitteen käyttäjätunnus ja salasana ja valitse OK. Apuohjelman päävalikko avautuu.

VIHJEITÄ

Jos määrität reitittimen asetukset käyttämättä Cisco Connectia, reitittimen oletussalasana on admin. (Voit jättää käyttäjätunnuskentän tyhjäksi.)

Jos olet määrittänyt reitittimen asetukset Cisco Connectin avulla, näet reitittimen käyttäjätunnuksen ja salasanan käynnistämällä Cisco Connectin ja valitsemalla Router settings (Reititinasetukset).

Setup (Asetukset) > Basic Setup (Perusasetukset)

Ensimmäisenä näkyviin tulee Basic Setup (Perusasetukset) -näyttö. Tässä voit muuttaa reitittimen yleisiä asetuksia.

Select your language (Valitse kieli) Voit käyttää jotakin toista kieltä valitsemalla sen avattavasta valikosta. Selainapuohjelman kieli vaihtuu viiden sekunnin kuluttua siitä, kun valitset kielen.

Internet Setup (Internet-asetukset)

Internet Setup (Internet-asetukset) -osassa määritetään reitittimelle Internet-yhteyden mukaiset asetukset. Useimmat näistä tiedoista saat Internet-palveluntarjoajalta.

Internet Connection Type (Internet-yhteystyyppi)

Valitse palveluntarjoajan tarjoaman Internet-yhteyden tyyppi avattavasta valikosta. Käytettävissä olevat tyypit ovat:

• Automatic Configuration - DHCP (Automaattinen määritys - DHCP)
• Static IP (Kiinteä IP)
- PPPoE
- PPTP
• L2TP
- Telstra Cable

Automatic Configuration - DHCP (Automaattinen määritys - DHCP)

Internet-yhteyden oletustyyppi on Automatic Configuration - DHCP (Automaattinen määritys - DHCP) (DHCP = Dynamic Host Configuration Protocol). Säilytä oletusasetus ainoastaan, jos Internet-palveluntarjoaja tukee DHCP-yhteyskäytäntöä tai käytät dynaamista IP-osoitetta. (Tämä valinta yleensä koskee kaapeliyhteyksiä.)

Static IP (Kiinteä IP)

Jos Internet-yhteyden muodostukseen on tarpeen käyttää kiinteää IP-osoitetta, valitse Static IP (Kiinteä IP).

PPPoE

Jos käytössäsi on DSL-yhteys, tarkista, käyttääkö Internet-palveluntarjoaja PPPoE (Point-to-Point Protocol over Ethernet) -yhteyskäytäntöä. Valitse tällöin PPPoE.

PPTP

PPTP (Point-to-Point Tunneling Protocol) on palvelu, joka yleensä koskee yhteyksiä ainoastaan Euroopassa. Jos PPTP-yhteytesi tukee DHCP:tä tai dynaamista IP-osoitetta, valitse Obtain an IP Address Automatically (Hae IP-osoite automaattisesti). Jos Internet-yhteyden muodostukseen on tarpeen käyttää kiinteää IP-osoitetta, valitse Specify an IP Address (Määritä IP-osoite) ja määritä jäljempänä olevat asetukset.

L2TP

L2TP (Layer 2 Tunneling Protocol) on palvelu, joka yleensä koskee yhteyksiä ainoastaan Israelissa.

Telstra Cable

Telstra Cable on palvelu, joka yleensä koskee yhteyksiä ainoastaan Australiassa.

Connect on Demand (Yhdistä tarvittaessa) tai Keep Alive (Ylläpito)

Valintojen Connect on Demand (Yhdistä tarvittaessa) ja Keep Alive (Ylläpito) avulla voit määrittää, muodostaako reitin Internet-yhteyden vain tarvittaessa vai onko yhteys jatkuvasti käytettävissä. Tarvittaessa muodostettava yhteys on käytännöllinen, jos palveluntarjoaja veloittaa yhteydestä keston mukaan. Valitse sopiva vaihtoehto.

Wireless (Langaton verkko) > Basic Wireless Settings (Langattoman verkon perusasetukset)

Langattoman verkon perusasetukset määritetään tässä näytössä.

HUOMAUTUS

Kun langattomat verkot on määritetty, määritä langattomien verkkojen suojausasetukset.

Wireless Settings (Langattomat asetukset)

Network Mode Mixed Network Name (SSD): Cisco00066 Channel Width 20 MHz Only Channel Auto SSD Broadcast Enabled Disabled

Network Mode (Verkon tila) Valitse langattomat standardit, joita verkkosi tukee.

• Mixed (Monijärjestelmä) Jos verkossa on standardeja Wireless-N (2,4 GHz), Wireless-G ja Wireless-B käyttäviä laitteita, jätä käyttöön oletusasetus Mixed (Monijärjestelmä).
• Wireless-B/G Only (Vain Wireless-B/G) Jos verkossa on sekä Wireless-Bettä Wireless-G-laitteita (2,4 GHz), valitse Wireless-B/G Only (Vain Wireless-B/G).
• Wireless-B Only (Vain Wireless-B) Jos verkossa on vain Wireless-B-laitteita, valitse Wireless-B Only (Vain Wireless-B).
• Wireless-G Only (Vain Wireless-G) Jos verkossa on vain Wireless-G-laitteita, valitse Wireless-G Only (Vain Wireless-G).
• Wireless-N Only (Vain Wireless-N) Jos verkossa on vain Wireless-N-laitteita (2,4 GHz), valitse Wireless-N Only (Vain Wireless-N).
• Disabled (Ei käytössä) Jos verkossa ei ole Wireless-B-, Wireless-G-eikä Wireless-N-laitteita (2,4 GHz), valitse Disabled (Ei käytössä).

HUOMAUTUS

Jos käytössä on Dual-Band-reititin, voit valita 5 GHz:n taajuuskaistalle Mixed (Monijärjestelmä), Wireless-A Only (Vain Wireless-A), Wireless-N Only (Vain Wireless-N) tai Disabled (Ei käytössä).

Jos et ole varma, mitä tilaa käyttäisit, jätä käyttöön oletusasetus Mixed (Monijärjestelmä).

Network Name (SSID) (Verkkonimi (SSID)) SSID on kaikkien langattoman verkon laitteiden yhteinen verkkonimi. Isoilla ja pienillä kirjaimilla on eri merkitys, ja nimen enimmäispituus on 32 merkkia. Oletus on Cisco, jota seuraa reitittimen sarjanumeron viisi viimeistä numeroa. Sarjanumero on reitittimen pohjassa. Jos käytit asentamisessa asennusohjelmistoa, verkon oletusnimi on muutettu helposti muistettavaan muotoon.

HUOMAUTUS

Jos palautat reitittimen oletusasetukset (painamalla nollauspainiketta tai Administration (Valvonta) > Factory Defaults (Tehdasasetukset) -näytössä, verkkonimen oletusarvo palautetaan. Palauta alkuperäinen verkkonimi. Muutoin sinun on liitettävä kaikki langattoman verkkosi laitteet uudelleen uuteen verkkonimeen.

Channel Width (Kanavan leveys) Saat parhaan suorituskyvyn verkossa käyttämällä Wireless-B-, Wireless-G- ja Wireless-N-laitteita (2,4 GHz) valitsemalla Auto (20 MHz or 40 MHz) (Automaattinen (20 MHz tai 40 MHz)). Jos kanavan leveys on 20 MHz, säilytä oletus 20 MHz only (Vain 20 MHz).

Channel (Kanava) Valitse avattavasta luettelosta Wireless-B-, Wireless-G- ja Wireless-N-verkon (2,4 GHz) kanava. Jos et ole varma, minkä kanavan valitsisit, jätä käyttöön oletusasetus Auto (Automaattinen).

SSID Broadcast (SSID-lähetys) Kun langattomat asiakkaat etsivät lähialueelta langattomia verkkoja, ne havaitsevat reitittimen lähettämän SSID-nimen. Jos haluat lähettää reitittimen SSID-nimen, jätä käyttöön oletusasetus Enabled (Käytössä). Jos et halua lähettää reitittimen SSID-nimeä, valitse Disabled (Ei käytössä).

Langattoman verkon suojaus

Wireless (Langaton verkko) > Wireless Security (Langattoman verkon suojaus)

Langattomilla suojausasetuksilla määritetään langattomien verkkojen suojaus. Reitinin tukee seuraavia langattomia suojausvaihtoehtoja: WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, WEP ja RADIUS. (WPA on lyhenne sanoista Wi-Fi Protected Access. WEP on lyhenne sanoista Wireless Equivalent Privacy. RADIUS on lyhenne sanoista Remote Authentication Dial-In User Service.)

Yksityisen käytön vaihtoehdot

Suojausvaihtoehto Vahvuus
WPA2 Personal Vahvin
WPA2/WPA Mixed Mode	WPA2: VahvinWPA: Vahva
WPA Personal Vahva
WEP Perustaso

Toimistokäytön vaihtoehdot

Toimistokäytön vaihtoehdot ovat käytettävissä verkoissa, joissa käytetään RADIUS-todennuspalvelinta. Ne ovat tavallisia suojausvaihtoehtoja tehokkaampia, koska niissä käytetään sekä WPA2- tai WPA-salaustekniikkaa että RADIUS-todennustekniikkaa.

Suojausvaihtoehto Vahvuus
WPA2 Enterprise Vahvin
WPA2/WPA Enterprise Mixed Mode	WPA2: VahvinWPA: Vahva
WPA Enterprise	Vahva
RADIUS	Perustaso

Asetusvaihtoehdot

Jos valitset suojaustilaksi WPA2/WPA Mixed Mode, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA2/WPA Mixed Mode -suojausta ja samaa salauslausetta.

Jos valitset suojaustilaksi WPA2 Personal, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA2 Personal -suojausta ja samaa salauslausetta.

Jos valitset suojaustilaksi WPA Personal, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA Personal -suojausta ja samaa salauslausetta.

Passphrase (Salauslause) Anna salauslause, jonka pituus on 8–63 merkkiä. Oletus on password. Jos käytit asentamisessa asennusohjelmistoa, oletus on muutettu yksilölliseksi salauslauseeksi, jonka voit tarkistaa käynnistämällä Cisco Connectin ja valitsemalla Router settings (Reititinasetukset).

Näitä vaihtoehtoja käytetään RADIUS-palvelimen kanssa. (Näitä menetelmiä käytetään vain, kun RADIUS-palvelin on liitetty reitittimeen.)

HUOMAUTUKSIA

Jos valitset suojaustilaksi WPA2/WPA Enterprise Mixed Mode, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA2/WPA Enterprise -suojausta ja samaa jaettua avainta.

Jos valitset suojaustilaksi WPA2 Enterprise, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA2 Enterprise -suojausta ja samaa jaettua avainta.

Jos valitset suojaustilaksi WPA Enterprise, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WPA Enterprise -suojausta ja samaa jaettua avainta.

Security Mode: WPA200FA Enterprise Mixed Mode RADIUS Server 0 0 0 0 RADIUS Port: 1812 Shared Key:

RADIUS Server (RADIUS-palvelin) Anna RADIUS-palvelimen IP-osoite.

RADIUS Port (RADIUS-portti) Anna RADIUS-palvelimen portin numero. Oletus on 1812.

Shared Key (Jaettu avain) Anna reitittimen ja palvelimen jakama salausavain.

WEP

WEP on perussalausmenetelmä, joka ei ole yhtä turvallinen kuin WPA.

HUOMAUTUS:

jos valitset suojaustilaksi WEP, jokaisen langattomassa verkossa olevan laitteen ON käytettävä WEP-suojausta, samaa salausta ja samaa jaettua avainta.

Security Mode: WEP Encryption 40 / 64-88 (15 hex digits) Passphrase Key 1: Key 2: Key 3: Key 4: TX Key: 1 Generate

Encryption (Salaus) Valitse WEP-salauksen taso vaihtoehdoista 40/64 bit 10 hex digits (40/64 bittiä 10 heksadesimaalilukua) ja 104/128 bit 26 hex digits (104/128 bittiä 26 heksadesimaalilukua). Oletus on 40/64-bit (10 hex digits) (40/64 bittiä (10 heksadesimaalilukua)).

Passphrase (Salauslause) Anna salauslause WEP-avainten automaattista luontia varten. Valitse sen jälkeen Generate (Luo).

Key 1-4 (Avain 1-4) Jos et kirjoittanut salauslausetta, kirjoita WEP-avaimet manuaalisesti.

TX Key (TX-avain) Valitse oletusarvoinen TX-lähetysavain. Oletus on 1.

RADIUS

Tämä menetelmä sisältää WEP-salauksen ja RADIUS-palvelimen käytön. (Tätä menetelmää käytetään vain, kun RADIUS-palvelin on liitetty reitittimeen.)

HUOMAUTUS:

jos valitset suojaustilaksi RADIUS, jokaisen langattomassa verkossa olevan laitteen ON käytettävä RADIUS-suojausta, samaa salausta ja jaettua avainta.

Security Mode: RADIUS RADIUS Server: 0 0 0 0 RADIUS Port: 1812 Shared Key: Encryption: 45 / 84-bit (10 hex digits) Passphrase: Key 1: Key 2: Key 3: Key 4: TX Key: 1 Generate

RADIUS Server (RADIUS-palvelin) Anna RADIUS-palvelimen IP-osoite.

RADIUS Port (RADIUS-portti) Anna RADIUS-palvelimen portin numero. Oletus on 1812.

Shared Secret (Jaettu salausavain) Anna reitittimen ja palvelimen jakama salausavain.

Encryption (Salaus) Valitse WEP-salauksen taso vaihtoehdoista 40/64 bit 10 hex digits (40/64 bittiä 10 heksadesimaallilukua) ja 104/128 bit 26 hex digits (104/128 bittiä 26 heksadesimaallilukua). Oletus on 40/64-bit (10 hex digits) (40/64 bittiä (10 heksadesimaallilukua)).

Passphrase (Salauslause) Anna salauslause WEP-avainten automaattista luontia varten. Valitse sen jälkeen Generate (Luo).

Key 1-4 (Avain 1-4) Jos et kirjoittanut salauslausetta, kirjoita WEP-avaimet manuaalisesti.

TX Key (TX-avain) Valitse oletusarvoinen TX-lähetysavain. Oletus on 1.

Disabled (Ei käytössä)

Jos poistat langattoman suojauksen käytöstä, näyttöön tulee tätä koskeva ilmoitus, kun yrität muodostaa Internet-yhteyden ensimmäistä kertaa. Tällöin voit ottaa langattoman suojauksen käyttöön tai vahvistaa, että ymmärrät riskit ja haluat siitä huolimatta jatkaa ilman langatonta suojausta.

Vianmääritys

Tämän luvun avulla voit ratkaista yleisiä määritysongelmia ja muodostaa Internet-yhteyden. Reitittimen CD-levy sisältää reitittimen Cisco Connect -määritysohjelmiston, jonka avulla voit helposti liittää verkkolaitteita, muuttaa reitittimen asetuksia, hallita vieraskäyttöä, ottaa käyttöön lapsilukon ja muodostaa Internet-yhteyden. Cisco Connect myös asennetaan tietokoneeseen määrityksen yhteydessä. Jos Cisco Connect ei voi suorittaa määritystä loppuun, voit etsiä ratkaisuja tämän luvun avulla.

Lisätietoja on palkitussa asiakastuessamme osoitteessa linksys.com/support.

Cisco Connectin käynnistäminen määrityksen jälkeen

Kun suoritat asennus-CD-levyn, Cisco Connect asennetaan automaattisesti tietokoneeseen. Sen jälkeen voit hallita verkkoa helposti Cisco Connectilla.

Cisco Connectin käynnistäminen Windows-tietokoneessa:

1. Valitse Käynnistä, Kaikki ohjelmat ja Cisco Connect.

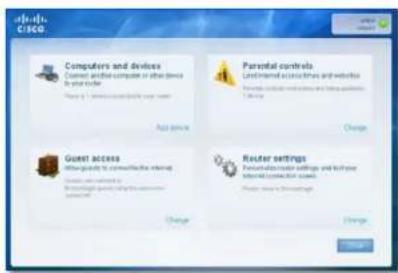

Cisco Connectin päävalikko avautuu.

Cisco Connectin käynnistäminen Mac OS X -tietokoneessa:

1. Avaa Finder ja valitse vasemmasta ruudusta Ohjelmat.

1. Kaksoisosoita Cisco Connect -symbolia.

Cisco Connectin päävalikko avautuu.

Reitittimen määritys epäonnistui

Jos Cisco Connect el suorittanut määritystä loppuun, kokeile seuraavia toimia:

- Paina reitittimen nollauspainiketta paperiliittimellä tai neulalla 10–15 sekuntia ja suorita Setup-ohjelma uudelleen reitittimen CD-levyltä.

Reitittimesi voi näyttää erilaiselta

• Poista tietokoneen palomuuri käytöstä tilapäisesti (lisätietoja on suojausohjelmiston ohjeissa) ja suorita Setup-ohjelma uudelleen reitittimen CD-levyltä.
• Jos käytettävissä on toinen tietokone, suorita siinä Setup-ohjelma uudelleen reitittimen CD-levyltä.

Get Windows XP Service Pack 3 (Hanki Windows XP Service Pack 3) -ilmoitus

Windows XP -tietokoneissa on oltava Service Pack 3, jotta Cisco Connect toimii. Jos näyttöön tulee Windows Service Pack 3:n hankkimista koskeva ilmoitus, kun määrität reititintä ensimmäisen kerran, toimi näiden vianmääritysohjeiden mukaan.

Jos asennettu Service Pack on vanhempi kuin versio 3, lataa ja asenna Service Pack 3.

VIHjE

Voit muodostaa tilapäisen Internet-yhteyden ja ladata tarvittavan Service Packin liittämällä tietokoneen suoraan modeemiin reitittimen mukana toimitetulla Ethernet-kaapelilla.

Service Pack 3 -päivityksen asentaminen:

1. Napsauta Cisco Connect -virheilmoituksen linkkiä tai siirry Microsoft Update -sivustoon (update.microsoft.com/windowsupdate).
2. Toimi sivuston ohjeiden mukaisesti tai ota tarvittaessa yhteys Microsoftiin.
3. Kun olet ladannut ja asentanut Service Pack 3 -päivityksen, suorita Setup-ohjelma reitittimen CD-levyltä.

Your Internet cable is not plugged in (Internet-kaapelia ei ole liitetty) -ilmoitus

Jos näyttöön tulee Internet-kaapelin liittämistä koskeva ilmoitus, kun yrität määrittää reitintä, toimi näiden vianmääritysohjeiden mukaan.

Ongelman korjaaminen:

1. Varmista, että Ethernet- tai Internet-kaapeli (tai reitittimen mukana toimitettua kaapelia vastaava kaapeli) on liitetty tukevasti reitittimen takana olevaan keltaiseen Internet-porttiinja modeemin asianmukaiseen porttiin. Modeemin portissa on tavallisesti merkintä Ethernet, mutta merkinnässä saattaa lukea myös Internet tai WAN.

Internet 1 2 Internet 3 4 Internet

Reitin takaa

USB POWER STANDARD RESET CABLE

Kaapelimodeemi takaa

DSL-modeemi takaa

1. Varmista, että modeemi on liitetty pistorasiaan ja virta on kytketty. Jos modeemissa on virtakytkin, varmista että se on ON- tai I-asennossa.
2. Jos käytät Internet-kaapelipalvelua, varmista että Internet-palveluntarjoajan toimittama koaksiaalikaapeli on liitetty kaapelimodeemin CABLE-porttiin.

Jos käytät Internet-DSL-palvelua, varmista että kaapeli on liitetty DSL-puhelinlinjaan ja modeemin DSL-porttiin.

1. Jos tietokone on liitetty modeemiin aiemmin USB-kaapelilla, irrota USB-kaapeli.
2. Palaa Cisco Connect -ikkunaan ja yritä uudelleen valitsemalla Next (Seuraava). Josolet jo sulkenut ikkunan, suorita Setup-ohjelma uudelleen reitittimen CD-levyltä.

Cannot access your router (Reitintä ei voi avata) -ilmoitus

Jos et voi käyttää reitintä, koska tietokonetta ei ole liitetty verkkoon, toimi näiden vianmääritysohjeiden mukaan.

Reitittimen käyttäminen edellyttää yhteyttä omaan verkkoon. Jos käytössä on langaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden johonkin toiseen langattomaan verkkoon.

Ongelman korjaaminen Windows-tietokoneissa:

1. Napsauta Windowsin työpöydän ilmaisinalueella olevaa langattoman yhteyden kuvaketta hiiren kakkospainikkeella.

1. Valitse View Available Wireless Networks (Näytä käytettävissä olevat langattomat verkot). Valittavissa olevien verkkojen luettelo avautuu.

1. Valitse oman verkkosi nimi ja valitse Connect (Yhdistä). Seuraavassa esimerkissä tietokone on liitetty johonkin toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Linksys E-sarjan verkon nimi, tässä esimerkissä BronzeEagle, näkyy valittuna.

1. Jos saat kehotteen antaa verkkoavain, kirjoita salasanasi (suojausavain) Network key (Verkkoavain)- ja Confirm network key (Vahvista verkkoavain) -kenttiin ja valitse Connect (Yhdistä).

Tietokone muodostaa yhteyden verkkoon, ja nyt reitittimen käyttämisen pitäisi onnistua.

Ongelman korjaaminen Mac-tietokoneissa:

1. Osoita näytön yläreunan valikkorivissä AirPort-kuvaketta. Langattomien verkkojen luettelo avautuu. Cisco Connect on nimennyt verkkosi automaattisesti.

Seuraavassa esimerkissä tietokone on liitetty johonkin toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Linksys E -sarjan verkon nimi, tässä esimerkissä BronzeEagle, näkyy valittuna.

AirPort: On Turn AirPort Off ✓JimsRouter Home BronzeEagle BronzeEagle -guest Penguin RD Join Other Network... Create Network... Open Network Preferences...

1. Valitse Linksys E -sarjan reitittimen langattoman verkon nimeä (esimerkissä BronzeEagle).
2. Kirjoita langattoman verkon salasana (suojausavain) Password (Salasana) -kenttään ja valitse OK.

Device not found (Laitetta ei löydy) -ilmoitus

Jos näyttöön tulee Device not found (Laitetta ei löydy) -ilmoitus, kun yrität liittää verkkolaitteen (kuten iPhonen, iPodin tai älypuhelimen), toimi näiden vianmääritysohjeiden mukaan.

Voit vahvistaa signaalia alkumäärityksen ajaksi siirtämällä langattomat laitteet lähemmäs reitintä. Jos niiden välimatka on pitkä, reitittimen on vaikea havaita laitteita.

Ongelman korjaaminen:

1. Käynnistä Cisco Connect.

1. Valitse Computers and devices (Tietokoneet ja laitteet). Computers and other devices (Tietokoneet ja muut laitteet) -ikkuna avautuu.
2. Valitse Other Wireless devices (Muu langaton laite).

1. Ota käyttöön langattoman verkkolaitteen Wi-Fi-yhteys ja hae langattoman verkon nimeä. Lisätietoja on laitteen oppaissa.

HUOMAUTUS Langattoman laitteen on tuettava WPA/WPA2-standardia.

1. Valitse langattomassa verkkolaitteessa reitittimen verkkonimi ja anna salasana (suojausavain).
2. Valitse Cisco Connectissa Next (Seuraava).

Esimerkki: Etsi älypuhelimen tai muun langattoman laitteen WI-Fi-valikko ja hae käytettävissä olevia langattomia verkkoja. Valitse tässä esimerkissä BronzeEagle käyttämällä edellisessä näytössä näkyneitä Cisco Connectin verkkotietoja.

1. Anna Cisco Connectin ilmoittama salasana (suojausavain). Tässä esimerkissä suojausavain on B6eM9UkCjz.

HUOMAUTUS

Salasanassa kirjainkoko otetaan huomioon. Varmista, että käytät oikeaa kirjainkokoa.

1. Kun langaton laite on muodostanut yhteyden langattomaan verkkoon, anna laitteelle nimi Cisco Connectissa ja valitse Finish (Valmis).

Kuvaus Wireless-N-retitin

Mallinumero E1200

Standardit 802.11n, 802.11g, 802.11b, 802.3u

Portit Power, Internet ja Ethernet (1-4)

Painikkeet Reset, Wi-Fi Protected Setup™

Merkkivalot Virta/Wi-Fi Protected Setup, Internet, Ethernet (1–4)

Kaapelin tyyppi: CAT 5e

Lähetysteho 802.11n (20 MHz):

14,5 ± 1,5 dBm @ CH6, kaikki nopeudet

802.11b:

16,5 ± 1,5 dBm @ CH6, kaikki nopeudet

Antennivahvistus ≤2,5 dBi, ≤4,0 dBi (2 antenna)

UPnP Tuettu

Langaton suojaus Wi-Fi Protected Access™ 2 (WPA2), WEP, langaton MAC-suodatus

Suojausavaimen pituus,

bittiä Jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat	188,7 × 151,7 × 31,2 mm(7,43" × 5,97" × 1,23")
Laitteen paino	252,7 g
Virta	12 V, 0,5 A
Sertifointi	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2TM, WMM®, Wi-Fi Protected Setup, Windows 7
Käyttölämpötila	0–40 °C (32–104 °F)
Säilytyslämpötila	-20–60 °C (-4–140 °F)
Käyttöympäristön ilmankosteus	10–80 %, kondensoitumaton
Varastointiympäristön ilmankosteus	5–90 %, kondensoitumaton

HUOMAUTUKSIA

Säädös-, takuu- ja turvallisuustiedot ovat reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky vaihtelee useiden tekijöiden, olosuhteiden ja muuttujien mukaan. Niitä ovat etäisyys käyttöpisteseen, verkkolilikenteen määrä, rakennusmateriaalit ja -rakenne, käyttöjärjestelmä, käytettyjen langattomien tuotteiden yhdistelm häiriöt ja muut haitat.

Linksys E1500

Mallinimi Linksys E1500

Kuvaus Wireless-N-reititin ja SpeedBoost

Mallinumero E1500

Standardit 802.11n, 802.11g, 802.11b, 802.3u

Portit Power, Internet ja Ethernet (1-4)

Painikkeet Reset, Wi-Fi Protected Setup

Merkkivalot Virta/Wi-Fi Protected Setup, Internet, Ethernet (1–4)

Kaapelin tyyppi: CAT 5e

Lähetysteho 802.11n (20 MHz):

Suojausavaimen pituus,

bittiä Jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat	188,7 × 151,7 × 31,2 mm(7,43" × 5,97" × 1,23")
Laitteen paino	254,1g
Virta	12 V, 0,5 A
Sertifointi	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2, WMM, Wi-Fi Protected Setup, Windows 7
Käyttölämpötila	0–40 °C (32–104 °F)
Säilytyslämpötila	-20–60 °C (-4–140 °F)
Käyttöympäristön ilmankosteus	10–80 %, kondensoitumaton
Varastointiympäristön ilmankosteus	5–90 %, kondensoitumaton

HUOMAUTUKSIA

Säädös-, takuu- ja turvallisuustiedot ovat reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky vaihtelee useiden tekijöiden, olosuhteiden ja muuttujien mukaan. Niitä ovat etäisyys käyttöpisteseen, verkkoliikenteen määrä, rakennusmateriaalit ja -rakenne, käyttöjärjestelmä, käytettyjen langattomien tuotteiden yhdistelmä, häiriöt ja muut haitat.

Linksys E2500

Mallinimi Linksys E2500

Kuvaus Advanced Dual-Band N -retitin

Mallinumero E2500

Standardit 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Antennien määrä yhteensä 4,2 sisäistä antennaia 2,4 GHz:n ja 5 GHz:n radiotaajuutta kohti

Irrotettava (k/e) Ei

Modulaatiot 802.11b: CCK, QPSK, BPSK 802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Vastaanottoherkkyys 2,4 GHz

(tavallinen) 802.11b: -87 dBm @ 11 Mbps

802.11g: -70 dBm @ 54 Mbps

802.11n 20 MHz: -70 dBm @ MCS15

802.11n 40 MHz: -66 dBm @ MCS15

5 GHz

802.11a: -70 dBm @ 54 Mbps

802.11n 20 MHz: -66 dBm @ MCS23

802.11n 40 MHz: -62 dBm @ MCS23

Antennivahvistus, dBi 2,4 GHz:

Antenni 1 (oikealla takana): ≤2,94 dBi

Antenni 2 (edessä oikealla): ≤3,78 dBi

5 GHz:

Antenni 1 (oikealla edessä): ≤5,86 dBi

Antenni 2 (edessä vasemmalla): ≤4,88 dBi

UPnP Tuettu

Suojausominaisuudet WEP, WPA, WPA2

Suojausavaimen pituus,

bittiä jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat	225 x 35 x 180 mm(8,86" x 1,38" x 7,09")
Laitteen paino	452 g
Virta	12 V, 1A
Sertifointi	FCC, IC, CE, Wi-Fi A/B/G/N
Käyttölämpötila	0–40 °C (32–104 °F)
Säilytyslämpötila	-20–60 °C (-4–140 °F)
Käyttöympäristön ilmankosteus	10–80 %, suhteellinen ilmankosteus,kondensoitumaton
Varastointiympäristön ilmankosteus	5–90 %, kondensoitumaton

HUOMAUTUKSIA

Säädös-, takuu- ja turvallisuustiedot ovat reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan.

Suorituskyky vaihtelee useiden tekijöiden, olosuhteiden ja muuttujien mukaan. Niitä ovat etäisysys käyttöpisteeseen, verkkoliikenteen määrä, rakennusmateriaalit ja -rakenne, käyttöjärjestelmä, käytettyjen langattomien tuotteiden yhdistelmä, häiriöt ja muut haitat.

Linksys E3200

Mallinimi Linksys E3200

Kuvaus High Performance Dual-Band N -retitin

Mallinumero E3200

Standardit 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Antennien määrä yhteensä 6,3 sisäistä antennaia 2,4 GHz:n ja 5 GHz:n radiotaajuutta kohti

Irrotettava (k/e) Ei

Kytkinportin nopeus 10/100/1000 Mbps

Portit Internet, Ethernet (1–4), USB, virta

Painikkeet Reset, Wi-Fi Protected Setup

Merkkivalot Virta, Ethernet (1–4)

Modulaatiot 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Vastaanottoherkkyys 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (tavallinen)

802.11g: -77 dBm @ 54 Mbps (tavallinen)

802.11n (20 MHz): -71 dBm @ MCS15 (tavallinen)

802.11n (40 MHz): -68 dBm @ MCS15 (tavallinen)

5 GHz

802.11a:-75 dBm @ 54 Mbps (tavallinen)

802.11n 20 MHz: -70 dBm @ MCS15 (tavallinen)

802.11n 40 MHz: -67 dBm @ MCS15 (tavallinen)

Antennivahvistus

Antenni 1 ≤3 dBi

Antenni 2 ≤4 dBi

Antenni 3 ≤4 dBi

5 GHz (kaksinapaiset antennit)

Antenn 1 ≤4,5 dBi

Antenni 2 ≤4,5 dB

Antenni 3 ≤4,5 dBi

UPnP

Tuettu

Suojausominaisuudet

WEP, WPA, WPA2

Suojausavaimen pituus, bittiä

jopa 128-bittinen salaus

Tallennuksen tiedostojärjestelmätuki

FAT, NTFS ja HFS+

Käyttöympäristötiedot

Mitat

170 x 25 x 190 mm

(6,69" x 0,98" x 7,48")

Laitteen paino

216 g

Virta

12 V, 2A

Sertifiointi

FCC, IC, CE, Wi-Fi A/B/G/N

Käyttölämpötila

0–40 °C (32–104 °F)

Säilytyslämpötila

-20-60°C (-4-140°F)

Käyttöympäristön ilmankosteus

10–80 %, suhteellinen ilmankosteus,

kondensoitumaton

Varastointiympäristön ilmankosteus

5–90 %, kondensoitumaton

HUOMAUTUKSIA

Säädös-, takuu- ja turvallisuustiedot ovat reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan.

Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan.

Suorituskyky vaihtelee useiden tekijöiden, olosuhteiden ja

muuttujien mukaan. Niitä ovat etäisyys käyttöpisteeseen,

verkkoliikenteen määrä, rakennusmateriaalit ja -rakenne,

käyttöjärjestelmä, käytettyjen langattomien tuotteiden yhdistelmä, häiriöt ja muut haitat.

Linksys E4200

Mallinimi Linksys E4200

Kuvaus Maximum Performance Wireless-N -retitin

Mallinumero E4200

Standardit 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab

Radiotaajuus 2,4 ja 5 GHz

Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet)

Portit Power, USB, Internet, Ethernet (1-4)

Painikkeet Reset, Wi-Fi Protected Setup

Merkkivalot Yläpaneeli: Virta

Takapaneeli: Internet, Ethernet (1–4)

Antennien määrä yhteensä 6,3 sisäistä antennaia 2,4 GHz:n ja 5 GHz:n radiotaajuutta kohti

Irrotettava (k/e) Ei

Modulaatiot 802.11b: CCK, QPSK, BPSK

802.11g: OFDM

802.11a: OFDM

802.11n: BPSK, QPSK, 16-QAM, 64-QAM

Vastaanottoherkkyys 2,4 GHz

802.11b: -87 dBm @ 11 Mbps (tavallinen)

802.11g: -77 dBm @ 54 Mbps (tavallinen)

802.11n: 20 MHz: -71 dBm @ MCS15 (tavallinen)

802.11n: 40 MHz: -68 dBm @ MCS15 (tavallinen)

5 GHz

802.11a: -71 dBm @ 54 Mbps (tavallinen)

802.11n: 20 MHz: -70 dBm @ MCS23 (tavallinen)

802.11n: 40 MHz: -68 dBm @ MCS23 (tavallinen)

Antennivahvistus, dBi 2,4 GHz (3 sisäistä PIFA-antennia)

PIFA 1 ≤3,6 dBi (oikea)

PIFA 2 ≤3,8 dBi (vasen)

PIFA 3 ≤3,8 dBi (edessä)

5 GHz (3 sisäistä PIFA-antennia)

PIFA 1 ≤4,8 dBi (oikea)

PIFA 2 ≤5,3 dBi (vasen)

PIFA 3 ≤5,2 dBi (edessä)

Tuetut tallennusvälineiden

tiedostojärjestelmät

UPnP

FAT32, NTFS ja HSF+

Tuettu

Suojausominaisuudet

WEP, WPA, WPA2

Suojausavaimen pituus, bittiä

Jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat

225 x 25 x 160 mm

(8,86" × 0,98" × 6,30")

Laitteen paino

355 g

Virta

12 V, 2A

Sertifiointi

FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7

Käyttölämpötila

0–40 °C (32–104 °F)

Säilytyslämpötila

-20-60 °C (-4-140 °F)

Käyttöympäristön ilmankosteus

10–80 %, suhteellinen ilmankosteus, kondensoitumaton

Varastointiympäristön ilmankosteus

5–90 %, kondensoitumaton

HUOMAUTUKSIA

Säädös-, takuu- ja turvallisuustiedot ovat reitittimen mukana toimitetulla CD-levyllä ja osoitteessa Linksys.com/support.

Teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky vaihtelee useiden tekijöiden, olosuhteiden ja muuttujien mukaan. Niitä ovat etäisyys käyttöpisteseen, verkkoliikenteen määrä, rakennusmateriaalit ja -rakenne, käyttöjärjestelmä, käytettyjen langattomien tuotteiden yhdistelmä, häiriöt ja muut haitat.

Palkittu tekninen tuki on käytettävissä osoitteessa linksys.com/support

Cisco, Cisco-logo ja Linksys ovat Ciscon ja/tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Luettelo Ciscon tavaramerkestä on osoitteessa www.cisco.com/go/trademarks. Kaikki muut tässä asiakirjassa mainitut tavaramerkit ovat niiden omistajien omaisuutta.

© 2011 Cisco ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään.

3425-TBD

Série E

Table des matières
