HASZNÁLATI ÚTMUTATÓ X6200 LINKSYS

• 1Tartalom Termék-összefoglaló p. 3

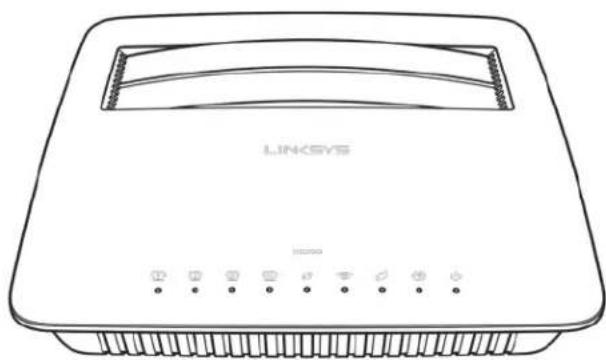

• Felülnézet p. 3
• Hátoldal p. 4
• Falra szerelt elhelyezés p. 5
• Telepítés p. 6
• Beállítás p. 6
• VDSL beállítás p. 9
• A modem/útválasztó beállítása csak útválasztónak p. 12
• Speciális beállítások p. 14
• Hozzáférés a böngészőalapú segédprogramhoz p. 14
• A böngészőalapú segédprogram használata p. 15
• Hibaelhárítás p. 26
• A számítógép nem tud kapcsolódni az internethez p. 26
• Mindig meg kell adnia a felhasználónevet és a jelszót, miután duplán rákattint a böngészőprogramra p. 26
• Statikus IP-címet használ, és nem tud csatlakozni p. 26
• Nem jön létre a vezeték nélküli kapcsolat a számítógép és a hálózat között p. 27
• Meg kell változtatnia az eszköz beállításait p. 27
• A DSL szolgáltatásnál nem tud manuálisan csatlakozni az internethez p. 27
• Amikor megnyitja a webböngészőt, megjelenik a bejelentkezési képernyő, még akkor is, ha nem kell bejelentkeznie p. 27
• Nincs a routeren koaxiális csatlakozó, ahová a kábelt csatlakoztatni lehetne. 28 Windows XP rendszerű számítógépeken nem látható a router a Hálózati helyek képernyőn p. 28
• Műszaki adatok p. 29
• Linksys X6200 p. 29
• Beépítési adatok 2Termék-összefoglaló Felülnézet p. 29

Ethernet - -- Ha a LED folyamatosan világít, akkor azon a porton keresztül az modem/router sikeresen csatlakozott egy eszközhöz. Wi-Fi Protected Setup™ - -- A LED folyamatosan világít, ha sikerült létrehozni Wi-Fi Protected Setup™ kapcsolatot. The LED lassan villog a Wi-Fi Protected Setup™ kapcsolat beállítása közben és gyorsan villog, ha hiba lépett fel. A LED nem világít, ha a Wi-Fi Protected Setup™ kapcsolat inaktív. Wi-Fi - -- Világít, ha a vezeték nélküli funkció engedélyezve van. A modem/router által a hálózaton keresztül végzett adatküldési, illetve adatfogadási művelet közben villog. DSL - -- Zölden világít, ha a modem/router közvetlenül a DSL vonalhoz kapcsolódik. Kéken világít, ha a modem/router csak routernek van beállítva és egy másik modemen keresztül csatlakozik az internethez. Internet - -- Zölden világít, ha a modem/routernek van internetkapcsolata. Zölden villog, amikor a modem/router felépíti az internetkapcsolatot. Pirosan világít, ha a modem/router nem kap IP-címet. Bekapcsolás------ Zölden világít, ha a modem/router be van kapcsolva. A modem/router minden bekapcsoláskor belső diagnosztikai vizsgálatot végez, ezalatt a LED villog. A vizsgálat végeztével a LED folyamatosan világít. Hiba esetén pirosan világít. 3Hátoldal

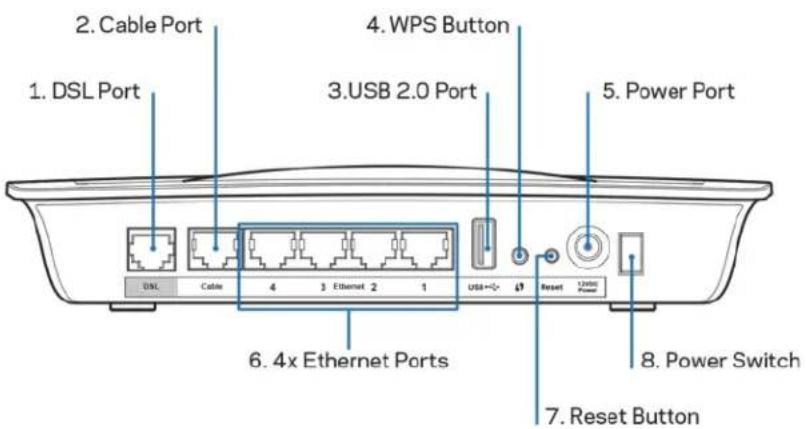

DSL port - -- A DSL vonalhoz kapcsolódik.

Kábel port - -- Ha a modem/routert csak routernek használja, csatlakoztassa egy hálózati kábellel a portot a másik modem LAN/Ethernet portjához.

USB 2.0 port - -- Csatlakoztasson egy USB meghajtót, és ossza azt meg a hálózaton vagy az interneten.

WPS gomb - -- A gombot lenyomva a Wi-Fi Protected Setup™ megkeresi a Wi-Fi Protected Setup™-kompatibilis vezeték nélküli eszközöket.

Tápcsatlakozó - -- A Tápcsatlakozóhoz csatlakoztatható a mellékelt tápegység.

Ethernet portok – A modem/router ezekkel az Ethernet portokkal csatlakoztatható a vezetékes hálózaton lévő számítógépekhez és más hálózati eszközökhöz Ethernet-kábelek (amelyeket hálózati kábelnek is neveznek) segítségével.

Reset (alaphelyzet) gomb - -- A gombbal a router visszaállítható az alapértelmezett gyári beállításokra. Tartsa lenyomva a Reset gombot körülbelül öt másodpercig.

Főkapcsoló - -- Nyomja meg az | (be) gombot az modem/router bekapcsolásához. 4Falra szerelt elhelyezés Az útválasztó alján található két, falra szereléshez szükséges nyílás. A nyílások közötti távolság 75,6 mm. A router felszereléséhez két csavar szükséges. Megjegyzés – A Linksys nem vállal felelősséget a nem biztonságos rögzítőelemek okozta károsodásokért. A modem/router felszereléséhez:

Döntse el, hová szereli fel az útválasztót. A kiválasztott fal feltétlenül legyen sima, sík, száraz és szilárd. Olyan helyet kell választani, amely közelében van hálózati csatlakozó.

Fúrja be a két lukat a falba. Ügyeljen arra, hogy a lyukak 75,6 mm távolságra legyenek egymástól.

Helyezzen egy-egy csavart mindkét lyukba úgy, hogy 3 mm-re lógjon ki a fejük.

Helyezze el úgy az útválasztót, hogy a rögzítőnyílásai egy magasságba kerüljenek a két csavarral.

Bújtassa át a rögzítőnyílásokat a csavarokon, majd csúsztassa az útválasztót lefelé, míg a csavarok szorosan bele nem illeszkednek a nyílásokba. Falra szerelő sablon Nyomtassa ki 100%-os méretben ezt az oldalt. Vágja ki a pontvonal mentén, majd helyezze a falra, hogy a pontos távolságban fúrhassa ki a lukakat. 5Telepítés Beállítás

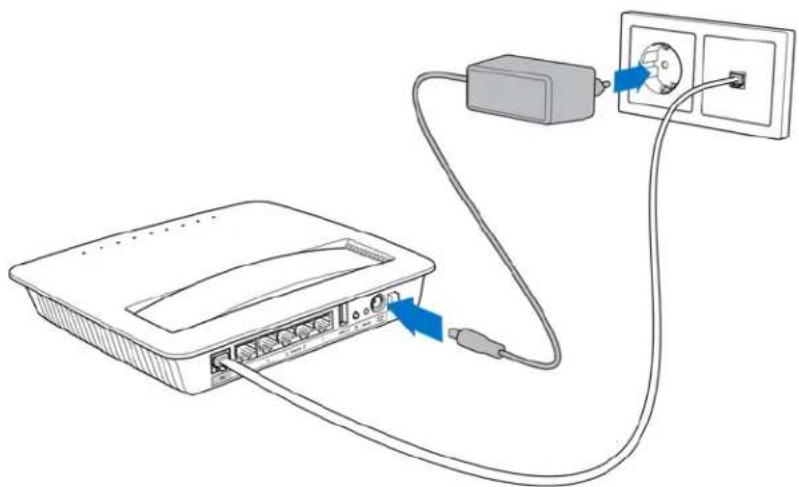

Csatlakoztassa a mellékelt telefonkábelt a modem/router DSL portjához és a fali csatlakozóhoz. Megjegyzés – Ha statikus zavart észlel a telefonvonalon, mikroszűrőre vagy elágazóra lehet szükség. (Ez csak az angliai felhasználókra vonatkozik, a többi felhasználó forduljon az internetszolgáltatójához. Az ISDN-felhasználóknak nincs szükségük mikroszűrőre.) Ha mikroszűrőre van szükség, akkor telepítsen egyet minden egyes telefonhoz vagy faxhoz, amelyet használ. A telepítendő mikroszűrőt csatlakoztassa ADSL-telefonaljzathoz, majd a mellékelt telefonkábel egyik végét illessze a mikroszűrő DSL portjába.

Csatlakoztassa a tápegységet a modem/routerhez, majd csatlakoztassa az elektromos hálózathoz.

Egy számítógéppel csatlakozzon a címkén látható nevű biztonságos hálózathoz (ezt később megváltoztathatja). Jelölje be a lehetőséget, hogy a jövőben automatikusan csatlakozzon ehhez a hálózathoz. A modem/router beállításának befejezéséig nem lesz internet-hozzáférése.

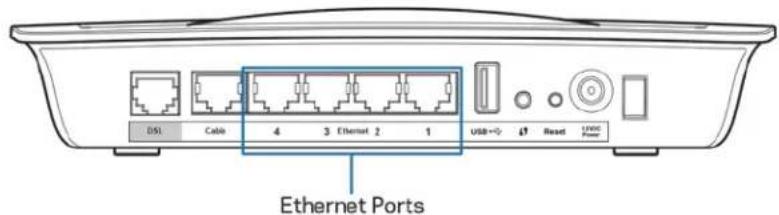

Vezetékes beállításhoz a mellékelt Ethernet kábel egyik végét csatlakoztassa számítógépe Ethernet adapteréhez, a másik végét pedig a modem/router hátulján lévő egyik Ethernet porthoz. Ismételje meg a 2. lépést minden további számítógép vagy eszköz esetén, amelyet csatlakoztatni kíván a modem/routerhez. Megjegyzés – Ha nincs beállítva a számítógép Ethernet adaptere, további információért lásd az Ethernet-adapter dokumentációját.

Nyisson meg egy webböngészőt és írja be a http://192.168.1.1 címet a címsorba.

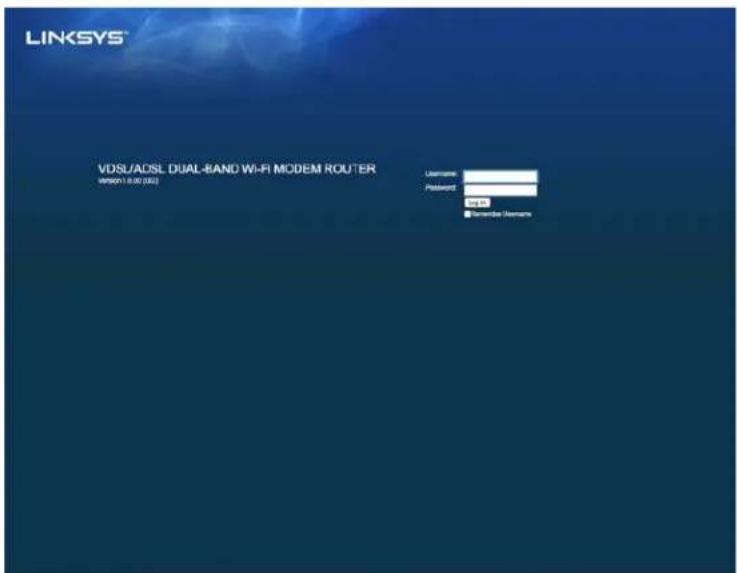

Írja be, hogy „admin’’ a Username (Felhasználónév) és a Password (Jelszó) mezőkbe, majd kattintson a Log in (Bejelentkezés) lehetőségre.

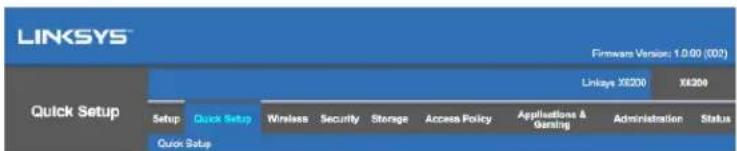

Ezután megjelenik a modem/router böngészőalapú beállítási oldala. Kattintson a Quick Start (Gyors üzembe helyezés) lapra.

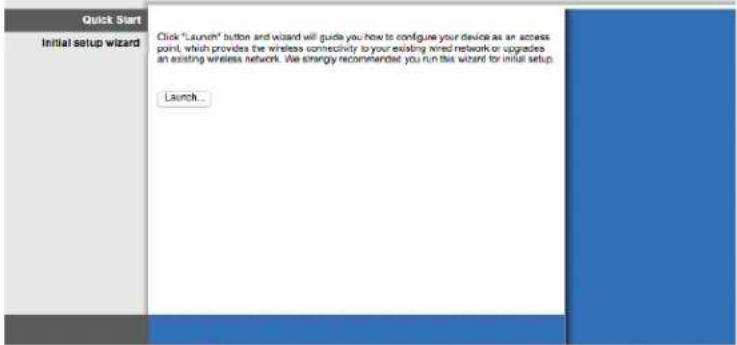

Kattintson a Launch (Indítás) lehetőségre a telepítővarázsló elindításához. A kezdeti beállításhoz a varázsló használatát javasoljuk, mert végigvezet a modem/router leghatékonyabb beállításának lépésein.

A manuális beállításhoz kattintson a Setup lapra és használja a böngészőalapú segédprogramot.

A Power, Wireless és Ethernet LED-eknek (külön-külön a csatlakoztatott számítógépeknél/eszközöknél) világítaniuk kell. Ha nem így van, ellenőrizze, hogy a modem/router be van-e kapcsolva, és megfelelően csatlakozik-e. VDSL beállítás Ha VDSL kapcsolatot használ (pl., ha a kapcsolat telefonvonalon keresztül működik, de a letöltési sebesség nagyobb mint 24 Mb/s) manuálisan kell beállítania modem/routert. Előfordulhat, hogy az internetszolgáltató „üvegszálas’’ kapcsolatként hivatkozik a VDSL kapcsolatra. Amennyiben rendelkezik a megfelelő információval az internetszolgáltatótól (ISP), ez egyszerűen és gyorsan elvégezhető.

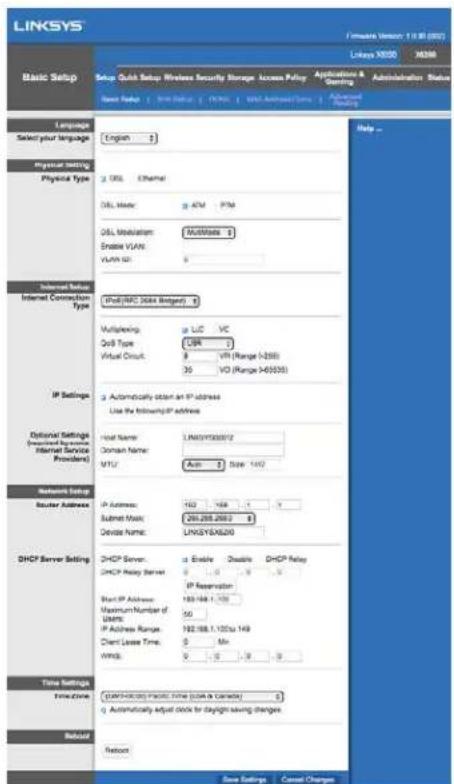

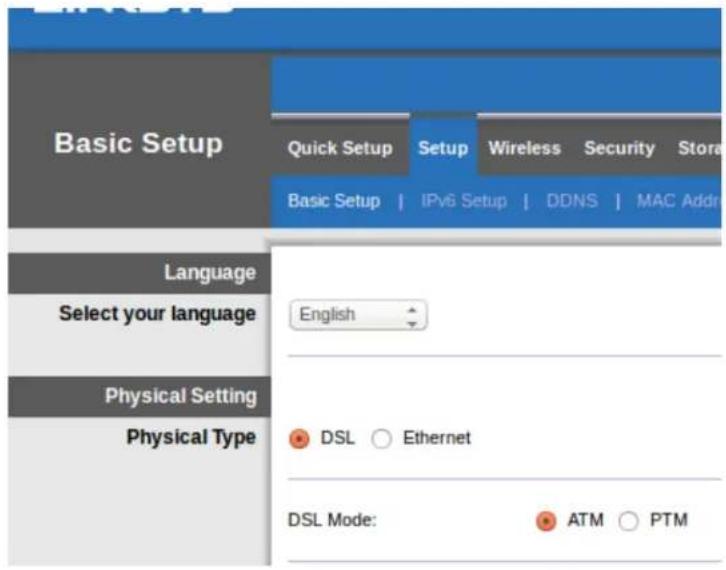

Kattintson a Setup>Basic Setup lapra. A Physical Setting (Fizikai beállítások)részben válassza a DSL for Physical Type lehetőséget, majd a DSL Mode pontnál a PTM lehetőséget.

Amennyiben az ISP a VLAN használatát kéri, jelölje be az Enable VLAN lehetőséget és írja be az ISP által megadott VLAN ID (VLAN-azonosító) értékét. Lépjen kapcsolatba a szolgáltató ügyfélszolgálatával, ha nem biztos benne, milyen értéket kell használnia.

Internet Setup > Internet Connection Type (Internetbeállítás > Internetes kapcsolat típusa) részben válassza a PPPoE vagy IPoE lehetőséget (dinamikus vagy IP-cím) az ISP kérésének megfelelően (lépjen kapcsolatba a szolgáltató ügyfélszolgálatával, ha nem biztos benne). A Bridge Mode lehetőséget csak akkor válassza, ha a készüléket modemnek használja a routerfunkciók nélkül (pl. Wi-Fi vagy bármilyen más hálózati funkciók nélkül).

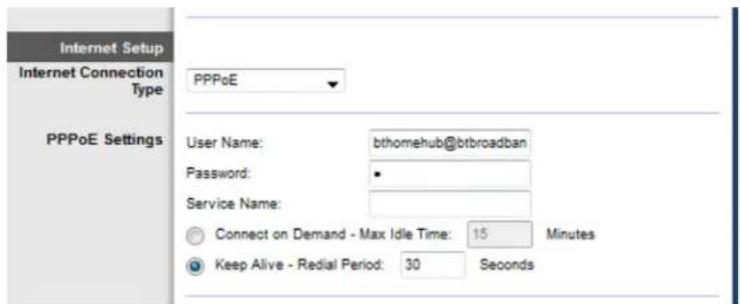

• PPPoE használata esetén írja be az ISP által megadott helyes felhasználónevet és jelszót.

Ha a kapcsolat dinamikus típusú, válassza az IPoE lehetőséget az Internet Connection Type (internetkapcsolat típusa) pontnál, majd az IP Settings (IP beállítások) pontnál az Automatically obtain an IP address (IP-cím automatikus kérése) lehetőséget.

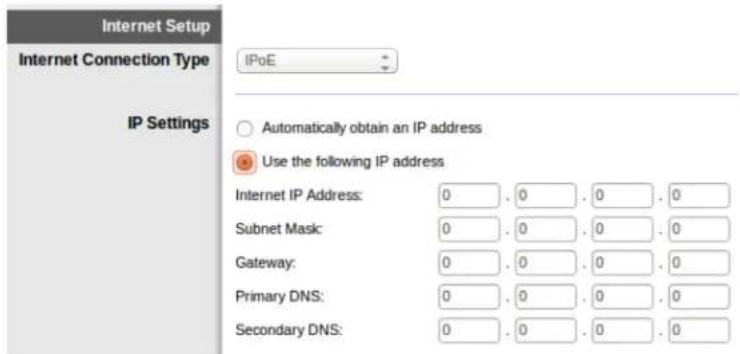

Amennyiben az ISP-nek IPoE protokollra van szüksége statikus IP-címmel, válassza ki az IPoE lehetőséget az Internet Connection Type pontnál, majd

Use the Following IP Address (A következő IP-cím használata) lehetőséget és írja be az IP-cím beállításait (amelyeket az ISP megadott) a megfelelő mezőbe.

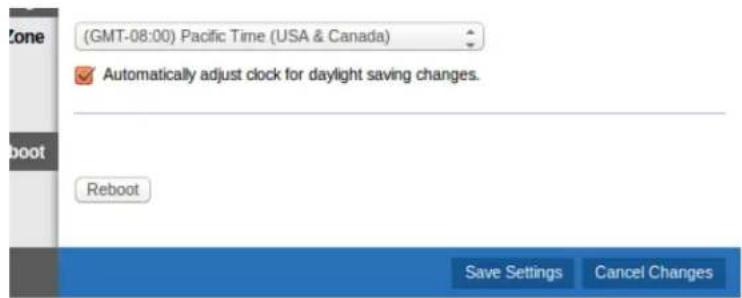

Kattintson a Save Settings (Beállítások mentése) lehetőségre (az oldal alján) a beállítások elmentéséhez és a befejezéshez. 11A modem/útválasztó beállítása csak útválasztónak

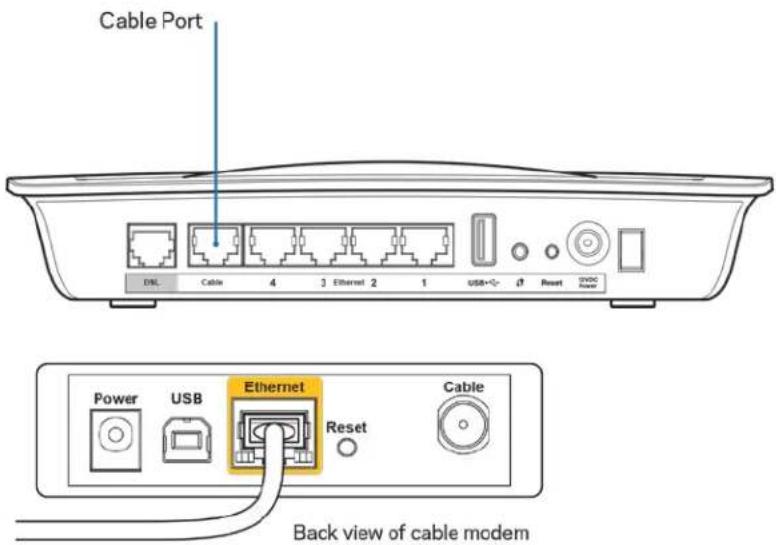

A mellékelt Ethernet kábel egyik végét csatlakoztassa számítógépe Ethernet adapteréhez, a másik végét pedig a modem/router hátulján lévő egyik Ethernet porthoz.

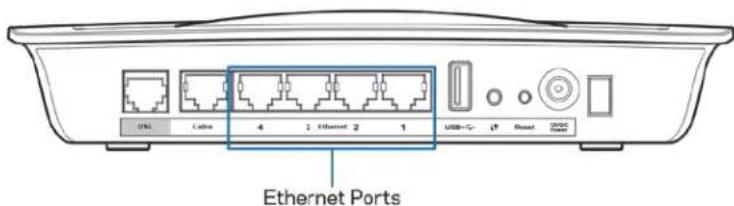

Csatlakoztassa az Ethernet kábel egyik végét a modem/router hátulján lévő Cable porthoz, majd csatlakoztassa a másik végét a modem egyik szabad Ethernet portjához.

Csatlakoztassa a hálózati adapter vezetékének egyik végét a tápcsatlakozóhoz, a másik végét pedig az elektromos aljzathoz.

Kapcsolja be a számítógépet, amelyet a modem/router konfigurálásához használ majd.

A Power, Wireless és Ethernet LED-eknek (külön-külön a csatlakoztatott számítógépeknél/eszközöknél) világítaniuk kell. Ha nem így van, ellenőrizze, hogy a modem/router be van-e kapcsolva, és megfelelően csatlakozik-e. This image cannot currently be displayed. This image cannot currently be displayed. 13Speciális beállítások A böngészőalapú segédprogramban azonban módosíthatja a router speciális beállításait. A kezelőfelület lapjait a routerhez csatlakozó bármelyik számítógép böngészőprogramja eléri. A segédprogrammal kapcsolatos további segítségért kattintson a Help (Súgó) lehetőségre a képernyő jobb oldalán, vagy látogasson el a webhelyre. Hozzáférés a böngészőalapú segédprogramhoz

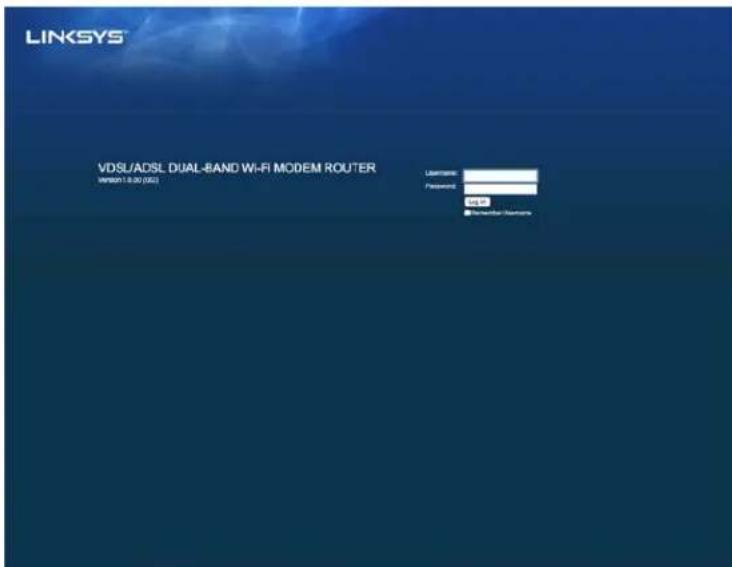

A böngészőalapú segédprogram megjelenítéséhez indítsa el a számítógépen egy internetböngészőt, és a Címmezőben adja meg a router alapértelmezett Internet Protocol (IP) címét: 192.168.1.1. Majd nyomja meg az Enter gombot. Megjegyzés – Windows rendszerű számítógépeken úgy is elérheti a böngészőalapú segédprogramot, ha az eszköz nevét írja be a címmezőbe. Ekkor megjelenik a bejelentkezési képernyő.

Írja be az admin feliratot a Felhasználónév mezőbe.

A Password (Jelszó) mezőbe írja be a beállítás alatt létrehozott jelszót. Amennyiben nem változtatta meg a jelszót a beállítás alatt, az alapértelmezett jelszó az „admin’’.

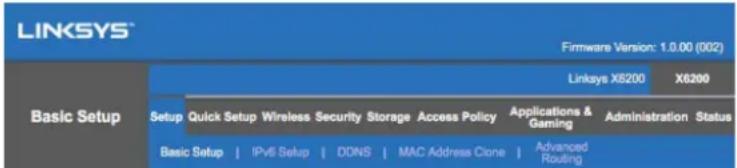

Kattintson az OK gombra a folytatáshoz. 14A böngészőalapú segédprogram használata A segédprogramon belüli navigáláshoz használja az egyes képernyők tetején található lapfüleket. A lapfülek két szintbe vannak rendezve. A felső szintű lapfülek tartoznak az általános funkciókhoz és az alsó szintűek pedig az egyes speciális funkciókhoz. Megjegyzés – A felhasználói kézikönyvben az egyes képernyőket a felső- és az alsó szintű lapfülek nevével azonosítjuk. Például a „Setup > Basic Setup” képernyő a Setup felső szintű lapfül és annak Basic Setup alsó szintű lapfülének segítségével érhető el. Amennyiben bármilyen beállítást megváltoztat egy képernyőn, kattintson a Save Settings (Beállítások mentése) lehetőségre a változtatások alkalmazásához vagy a Cancel Changes (Változtatások visszavonása) lehetőségre azok elvetéséhez. Ezek a vezérlőelemek az egyes képernyők alján helyezkednek el. Megjegyzés – Bármelyik mezőről további információt kaphat, ha a képernyő jobb szélén található Help (Súgó) lehetőségre kattint. Setup (Beállítás) > Basic Setup (Alapbeállítás) Elsőként a Basic Setup (Alapbeállítás) képernyő jelenik meg. Itt változtathatók meg a router általános beállításai. DSL mód (ATM/ADSL) Language (Nyelv) – Select your language (Nyelv kiválasztása) Másik nyelv használatához válassza ki azt a legördülő menüből. A böngésző-alapú segédprogram nyelve az új nyelv kiválasztását után öt másodperccel megváltozik. Internet Setup – Az Internet Setup (Internetbeállítás) szakasz konfigurálja a routert az internetkapcsolatnak megfelelően. A beállításhoz a legtöbb adatot az internetszolgáltató (ISP) megadja.

Internet Connection Type (Internetkapcsolat típusa) Válassza ki az internetkapcsolat típusát a legördülő menüből, ahogyan azt az internetszolgáltató megadta. A rendelkezésre álló típusok:

Bridged Mode Only (Csak híd üzemmód) - -- Ebben a módban csak a DSL modem funkció érhető el és az összes átjáró funkció ki van kapcsolva. Amennyiben kiválasztja csak a VC beállításokat kell megadni.

IPoE RFC 2684 Bridged - -- Kiválasztása esetén adja meg a helyes adatokat az IP Settings (IP beállítások) részben. A Select Obtain an IP address automatically (IP-cím automatikus kérése) lehetőséget csak akkor válassza, ha az ISP a csatlakozás során osztja ki az IP-címet. Ellenkező esetben válassza a Use the following IP address (A következő IP-cím használata) lehetőséget.

IPoA RFC 2684 Routed – Ennél a módszernél fix IP-címet kell használnia az internetre történő csatlakozáshoz.

RFC 2516 PPPoE - -- Egyes DSL-alapú internetszolgáltatók PPPoE (Etherneten keresztüli PPP) protokollt használnak az internetkapcsolat felépítésekor. Amennyiben PPPoE protokollt használ, az IP-címet automatikusan megadja a rendszer.

RFC 2364 PPPoA - -- Egyes DSL-alapú internetszolgáltatók PPPoA (ATM-en keresztüli PPP) protokollt használnak az internetkapcsolat felépítésekor. Amennyiben PPPoA protokollt használ, az IP-címet automatikusan megadja a rendszer. Network Setup – A Network Setup (Hálózati beállítások) részben konfigurálhatók a helyi hálózat IP beállításai. DSL mód (PTM/VDSL) VDSL2 Profiles (VDSL2 profilok) – Válassza ki az internetszolgáltató által támogatott VDSL2 profilt. Az alapértelmezett lehetőség az Auto (automatikus) (javasolt). Enable VLAN (Virtuális lokális hálózat engedélyezése) – A modem/router minden, a WAN- interfészen keresztül kimenő forgalmat egyedi VLAN számokkal lát el. Ezért az információért forduljon az internetszolgáltatóhoz. VLAN ID (VLAN azonosító) – A VLAN engedélyezése után meg kell adnia a VLAN azonosítót. Az azonosítótartomány 10 és 4095 között lehet. Az aktuális beállítás miatt lépjen kapcsolatba az internetszolgáltatójával. Internet Setup – Az Internet Setup (Internetbeállítás) szakasz konfigurálja a routert az internetkapcsolatnak megfelelően. A beállításhoz a legtöbb adatot az internetszolgáltató (ISP) megadja.

Internet Connection Type (Internetkapcsolat típusa) Válassza ki az internetkapcsolat típusát a legördülő menüből, ahogyan azt az internetszolgáltató megadta. A rendelkezésre álló típusok:

Bridged Mode Only (Csak híd üzemmód) – Ebben a módban csak a DSL modem funkció érhető el és az összes átjáró funkció ki van kapcsolva.

IPoE – Amennyiben kiválasztja, adja meg az IP beállítások helyes adatait. A Select Obtain an IP address automatically (IP-cím automatikus kérése) lehetőséget csak akkor válassza, ha az ISP a csatlakozás során osztja ki az IP-címet. Ellenkező esetben válassza a Use the following IP address (A következő IP-cím használata) lehetőséget.

PPPoE – Egyes DSL-alapú internetszolgáltatók PPPoE (Etherneten keresztüli PPP) protokollt használnak az internetkapcsolat felépítésekor. Amennyiben PPPoE protokollt használ, az IP-címet automatikusan megadja a rendszer. Ethernet mód Language (Nyelv) – Select your language (Nyelv kiválasztása) Másik nyelv használatához válassza ki azt a legördülő menüből. A böngésző-alapú segédprogram nyelve az új nyelv kiválasztását után öt másodperccel megváltozik. Internet Setup – Az Internet Setup (Internetbeállítás) szakasz konfigurálja a routert az internetkapcsolatnak megfelelően. A beállításhoz a legtöbb adatot az internetszolgáltató (ISP) megadja.

Internet Connection Type (Internetkapcsolat típusa) Válassza ki az internetkapcsolat típusát a legördülő menüből, ahogyan azt az internetszolgáltató megadta. A rendelkezésre álló típusok:

Automatic Configuration – DHCP (Automatikus konfiguráció – DHCP) – Az alapértelmezett internetkapcsolat-típus az Automatic Configuration - -- DHCP (dinamikus hoszt-konfiguráló protokoll). Csak akkor tartsa meg az alapértelmezett beállítást, ha az ISP támogatja a DHCP protokollt, vagy ha dinamikus IP-cím használatával csatlakozik. (Ez a beállítás főként kábelkapcsolatnál használatos.)

Static IP (Statikus IP-cím) - -- Ha állandó IP-címmel kell csatlakoznia az internetre, akkor válassza a Static IP lehetőséget.

PPPoE - -- Ha DSL kapcsolata van ellenőrizze, hogy az internetszolgáltató támogatja-e a Point-to-Point Protocol over Ethernet (Point-to-Point protokoll Ethernet hálózaton) (PPPoE) protokollt. Ha igen, válassza a PPPoE lehetőséget.

Connect on Demand vagy Keep Alive - -- A Connect on Demand (Csatlakozás igény szerint) és a Keep Alive (Kapcsolat fenntartása) lehetőségekkel kiválaszthatja, hogy a router csak akkor kapcsolódjon az internetre amikor erre szükség van (hasznos, ha az internetszolgáltató a kapcsolati időt számlázza ki), vagy, hogy a router folyamatosan fenntartsa az internetkapcsolatot. Válassza a kívánt lehetőséget.

PPTP – A Point-to-Point Tunneling (PPTP) protokollal általában Európában létesíthető kapcsolat. Ha a PPTP kapcsolat támogatja a DHCP protokollt vagy a dinamikus IP-címeket, akkor válassza az Obtain an IP Address Automatically (IP-cím automatikus kérése) lehetőséget. Ha állandó IP- címmel kell csatlakoznia az internetre, akkor válassza a Specify an IP Address (IP-cím megadása) lehetőséget és állítsa be az alábbi lehetőségeket.

Connect on Demand vagy Keep Alive – A Connect on Demand (Csatlakozás igény szerint) és a Keep Alive (Kapcsolat fenntartása) lehetőségekkel kiválaszthatja, hogy a router csak akkor kapcsolódjon az internetre amikor erre szükség van (hasznos, ha az internetszolgáltató a kapcsolati időt számlázza ki), vagy, hogy a router folyamatosan fenntartsa az internetkapcsolatot. Válassza a kívánt lehetőséget.

L2TP - -- A Layer 2 Tunneling Protocol (L2TP) protokollal általában Izraelben létesíthető kapcsolat.

Connect on Demand vagy Keep Alive - -- A Connect on Demand (Csatlakozás igény szerint) és a Keep Alive (Kapcsolat fenntartása) lehetőségekkel kiválaszthatja, hogy a router csak akkor kapcsolódjon az internetre amikor erre szükség van (hasznos, ha az internetszolgáltató a kapcsolati időt számlázza ki), vagy, hogy a router folyamatosan fenntartsa az internetkapcsolatot. Válassza a kívánt lehetőséget.

Telstra Cable – A Telstra Cable (Telstra kábel) szolgáltatással általában Ausztráliában létesíthető kapcsolat. Network Setup – A Network Setup (Hálózati beállítások) részben konfigurálhatók a helyi hálózat IP beállításai. Wireless (Vezeték nélküli) > Basic Wireless Settings (Vezeték nélküli alapbeállítások) Megjegyzés – Bármelyik mezőről további információt kaphat, ha a képernyő jobb szélén található Help (Súgó) lehetőségre kattint. A router vezeték nélküli hálózata kétféleképpen, manuálisan és védett Wi-Fi beállítással konfigurálható. A védett Wi-Fi beállítás olyan szolgáltatás, amellyel a vezeték nélküli hálózat könnyen beállítható. Megfelelő ügyféleszköz, például védett Wi-Fi beállítást támogató vezeték nélküli csatoló esetében alkalmazható a védett Wi-Fi beállítás. 18Manuális beállítás Megjegyzés – A vezeték nélküli hálózat(ok) beállítása után állítsa be a vezeték nélküli biztonságot is. Lépjen be a Wireless > Basic Wireless Settings > Security Modes menüpontba(21. oldal). 2,4 GHz-es vezeték nélküli beállítások

Network Mode (Hálózati mód) (A legtöbb hálózati esetén ezt a Mixed (Vegyes) alapértelmezett beállításon kell hagyni).

Mixed - -- Ha Wireless-N, Wireless-G és Wireless-B eszközök is vannak a hálózatban, akkor tartsa meg az alapbeállítást: Mixed (Vegyes).

Wireless-B/G Only - -- Ha mind Wireless-B, mind Wireless-G eszközök is vannak a hálózatban, akkor válassza a Wireless-B/G Only lehetőséget.

Wireless-B Only - -- Ha csak Wireless-B eszközökkel rendelkezik, akkor válassza a Wireless-B Only lehetőséget.

Wireless-G Only - -- Ha csak Wireless-G eszközökkel rendelkezik, akkor válassza a Wireless-G Only lehetőséget.

Wireless-N Only - -- Ha csak Wireless-N eszközökkel rendelkezik, akkor válassza a Wireless-N Only lehetőséget.

Disabled - -- Ha nincsenek Wireless-B, Wireless-G és Wireless-N eszközök a hálózatban, válassza a Disabled (Kikapcsolva) lehetőséget. Megjegyzés – Ha nem tudja, melyik csatornát használja, akkor inkább hagyja meg az alapbeállítás szerinti Mixed lehetőséget.

Network Name (SSID) (Hálózati név, SSID) - -- A szolgáltatáskészlet-azonosító (SSID) az egy vezeték nélküli hálózatba tartozó eszközök által közösen használt hálózati név. Az SSID megkülönbözteti a kis- és nagybetűket és nem lehet hosszabb 32 karakternél. Az alapértelmezett azonosító a Linksys és a router sorozatszámának utolsó öt számjegye, amely a router alján található. Ha a telepítés során a beállítószoftvert használta, akkor az alapértelmezett hálózati név egy egyszerűen megjegyezhető névre lett cserélve. Megjegyzés – Amennyiben visszaállítja a router gyári alapértelmezett beállításait (a Reset gomb megnyomásával vagy az Administration > Factory Defaults képernyő segítségével), a Network Name (Hálózatnév) visszaáll az alapértelmezett értékre, és újra csatlakoztatni kell a hálózat összes eszközét.

Security Mode (Biztonsági mód) - -- Lásd a Biztonsági módok részt (21. oldal). 19• Channel Width (Csatornaszélesség) - -- A Wireless-B, Wireless-G és Wireless-N eszközöket használó hálózatoknál a legjobb teljesítmény érdekében válassza az Auto (20 MHz or 40 MHz) (Automatikus (20 MHz vagy 40 MHz)) lehetőséget. A 20 MHz-es csatorna sávszélességhez válassza a 20 MHz only (Csak 20 MHz) lehetőséget.

Standard Channel (Normál csatorna) A legördülő menüből válassza ki a Wireless- B, Wireless-G és Wireless-N hálózat csatornáját. Ha nem tudja, melyik csatornát válassza, akkor inkább hagyja az alapbeállítás szerinti Auto (Automatikus) értéket.

SSID Broadcast (SSID-szórás) - -- Amikor a vezeték nélküli ügyféleszközök keresik a hálózatokat, amelyekhez csatlakozhatnának, akkor észlelik a routerből származó SSID-szórást. A router SSID-szórást fog végezni, ha meghagyja az: Enabled(Engedélyezett) alapbeállítást. Ha nem kívánja, hogy a router SSID-szórást végezzen, akkor válassza Disabled (Kikapcsolva) lehetőséget. 5 GHz-es vezeték nélküli beállítások

Network Mode (Hálózati mód) - -- Azoknak a vezeték nélküli szabványoknak a kiválasztása, amelyeket a hálózat támogatni fog.

Mixed - -- Ha Wireless-A, Wireless-AC és Wireless-N (5 GHz-es) eszközök is vannak a hálózatban, akkor tartsa meg az alapbeállítást: Mixed (Vegyes).

Wireless-A Only - -- Ha csak Wireless-A eszközökkel rendelkezik, akkor válassza a Wireless-A Only lehetőséget.

Wireless-N Only - -- Ha csak Wireless-N (5 GHz-es) eszközökkel rendelkezik, akkor válassza a Wireless-N Only lehetőséget. - Wireless-AC Only - -- Ha csak Wireless-AC (5 GHz-es) eszközökkel rendelkezik, akkor válassza a Wireless-AC Only lehetőséget.

Wireless-A/N Only - -- Ha mind Wireless-A, mind Wireless-N eszközök is vannak a hálózatban, akkor válassza a Wireless-A/N Only lehetőséget. - Wireless-N/AC Only - -- Ha mind Wireless-N, mind Wireless-AC eszközök is vannak a hálózatban, akkor válassza a Wireless-N/AC Only lehetőséget.

Disabled - -- Ha nincsenek Wireless-A, Wireless-AC és Wireless-N (5 GHz-ES) eszközök a hálózatban, válassza a Disabled (Kikapcsolva) lehetőséget. Megjegyzés – Ha nem tudja, melyik csatornát használja, akkor inkább hagyja meg az alapbeállítás szerinti Mixed lehetőséget. 20• Network Name (SSID) (Hálózati név, SSID) - -- A szolgáltatáskészlet-azonosító (SSID) az egy vezeték nélküli hálózatba tartozó eszközök által közösen használt hálózati név. Az SSID megkülönbözteti a kis- és nagybetűket és nem lehet hosszabb 32 karakternél. Az alapértelmezett azonosító a Linksys és a router sorozatszámának utolsó öt számjegye, amely a router alján található. Ha a telepítés során a beállítószoftvert használta, akkor az alapértelmezett hálózati név egy egyszerűen megjegyezhető névre lett cserélve. Megjegyzés – Amennyiben visszaállítja a router gyári alapértelmezett beállításait (a Reset gomb megnyomásával vagy az Administration > Factory Defaults képernyő segítségével), a Network Name (Hálózatnév) visszaáll az alapértelmezett értékre, és újra csatlakoztatni kell a hálózat összes eszközét.

Security Mode (Biztonsági mód) - -- Lásd lent a Biztonsági módok részt.

Channel Width (Csatornaszélesség) - -- A Wireless-A, Wireless-AC és Wireless-N eszközöket használó hálózatoknál a legjobb teljesítmény érdekében válassza az Auto (20 MHz or 40 MHz or 80 MHz) (Automatikus (20 MHz vagy 40 MHz vagy 80 MHz)) lehetőséget. A 20 MHz-es csatorna sávszélességhez válassza a 20 MHz only (Csak 20 MHz) lehetőséget. A 20 vagy 40 MHz-es vagy csatorna sávszélességhez válassza az Auto (20 MHz or 40 MHz) (Automatikus (20 MHz vagy 40 MHz)) lehetőséget.

Standard Channel (Normál csatorna) A legördülő menüből válassza ki a Wireless- B, Wireless-G és Wireless-N hálózat csatornáját. Ha nem tudja, melyik csatornát válassza, akkor inkább hagyja az alapbeállítás szerinti Auto (Automatikus) értéket.

SSID Broadcast (SSID-szórás) - -- Amikor a vezeték nélküli ügyféleszközök keresik a hálózatokat, amelyekhez csatlakozhatnának, akkor észlelik a routerből származó SSID-szórást. A router SSID-szórást fog végezni, ha meghagyja az: Enabled(Engedélyezett) alapbeállítást. Ha nem kívánja, hogy a router SSID-szórást végezzen, akkor válassza Disabled (Kikapcsolva) lehetőséget. Biztonsági módok

Biztonsági opció Erősség WPA2 Personal/Enterprise (Személyes/vállalati) A legerősebb

WPA Personal/Enterprise (Személyes/vállalati) Erős

Bármilyen módot is választ, a vezeték nélküli hálózat minden eszközének azt a módot és ugyanazt a jelszót, vagy RADIUS kiszolgáló esetén közös kulcsot, KELL használnia. 21• WEP használata esetén (nem ajánlott) válassza meg a WEP titkosítási szintjét (40/64 bit, 10 hexadecimális számjegy) vagy 104/128 bit (26 hexadecimális számjegy). Az alapértelmezett beállítás 40/64 bit (10 hexadecimális számjegy). WPA2/WPA Mixed, WPA2 Personal és WPA Personal

Adjon meg egy 8- -- 63 karakter hosszúságú kulcsmondatot. Az alapértelmezés szerinti ez: password. Ha a telepítés során a beállítószoftvert használta, akkor az alapértelmezett le lett cserélve egy egyedi kulcsmondatra. WPA Enterprise, WPA2 Enterprise és WPA2/WPA Enterprise Mixed

RADIUS kiszolgálóval együtt használható. (Ezt csak akkor lehet használni, ha RADIUS-kiszolgáló csatlakozik az útválasztóhoz.)

Írja be a RADIUS kiszolgáló IP-címét.

Adja meg a RADIUS-kiszolgáló portszámát. Az alapértelmezett érték az 1812.

Adja meg a router és a kiszolgáló közös kódkulcsát. WEP

A WEP a WPA-nál kevésbé biztonságos, egyszerű titkosítási eljárás.

Encryption (Titkosítás) - -- Válassza meg a WEP titkosítási szintjét (40/64 bit, 10 hexadecimális számjegy) vagy 104/128 bit (26 hexadecimális számjegy). Az alapértelmezett beállítás 40/64 bit (10 hexadecimális számjegy).

Passphrase (Kulcsmondat) - -- Adjon meg egy kulcsmondatot a WEP kódkulcs automatikus létrehozásához. Aztán kattintson a Generate (Generálás) gombra.

Key 1 (1. kulcs) - -- Ha nem adott meg kulcsmondatot, akkor adja meg manuálisan a WEP kódkulcsot. Letiltott Ha letiltja a vezeték nélküli biztonságot, minden egyes alkalommal, amikor az internethez próbál csatlakozni, a rendszer figyelmezteti a kikapcsolt vezeték nélküli biztonságról. Lehetősége lesz bekapcsolni a vezeték nélküli biztonságot, vagy beleegyezni abba, hogy a kockázatok tudatában a vezeték nélküli biztonság nélkül folytatja. Megjegyzés – Ha ki van kapcsolva a vezeték nélküli biztonság funkció, bárki bármikor elérheti a vezeték nélküli hálózatot. 22Wi-Fi Protected Setup (Védett Wi-Fi beállítás) A védett Wi-Fi beállításhoz három módszer áll rendelkezésre. Azt válassza, amelyik megfelel a konfigurálandó ügyféleszköznek. Megjegyzés – A védett Wi-Fi beállítás egyszerre csak egy ügyféleszközt konfigurál. Ismételje meg a szükséges lépéseket minden olyan ügyféleszközre, amely támogatja a védett Wi-Fi beállítást. A Wi-Fi Protected Setup (Védett Wi-Fi beállítás) jelzőfény működése

A router felső paneljén található embléma a védett Wi-Fi beállítás jelzőfényeként működik.

Ha a védett Wi-Fi beállítás aktív, a jelzőfény lassan villog. Sikeres védett Wi-Fi beállítás esetén a jelzőfény folyamatosan világít.

Hiba esetén a jelzőfény két percen át gyorsan villog; várjon egy keveset, majd próbálja meg újra.

Várja meg, míg a jelzőfény folyamatosan világít, aztán kezdjen el új védett Wi-Fi beállítási műveletet. Védett Wi-Fi beállítás gomb Akkor alkalmazza ezt a módszert, ha az ügyféleszközön van védett Wi-Fi beállítás gomb. 23Megjegyzés – Egyszerre csak egy ügyféleszközt konfiguráljon.

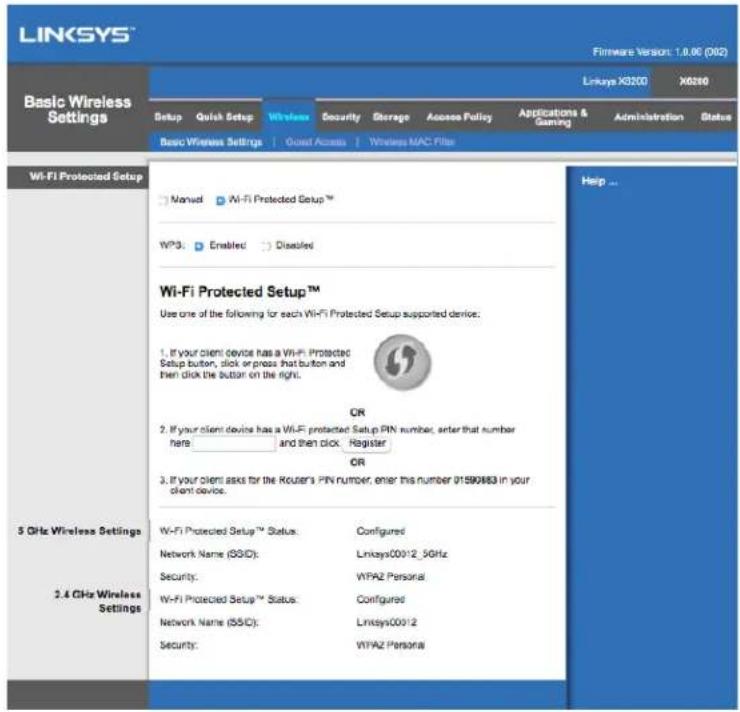

Nyomja meg a Wi-Fi Protected Setup (védett Wi-Fi beállítás) gombot az ügyféleszközön.

Kattintson a Wi-Fi Protected Setup (védett Wi-Fi beállítás) gombra a router Wi-Fi Protected Setup képernyőjén VAGY tartsa lenyomva egy másodpercig a router hátulján a védett Wi-Fi beállítás gombot.

Miután megtörtént az ügyféleszköz beállítása, két percen belül kattintson a router Wi-Fi Protected Setup képernyőjén az OK lehetőségre. Ügyféleszköz PIN-kódjának megadás a routeren Akkor alkalmazza ezt a módszert, ha az ügyféleszközön védett Wi-Fi beállítás PIN-kód (személyes azonosítószám) található.

A router Wi-Fi Protected Setup (védett Wi-Fi beállítás) képernyőjén a megfelelő mezőben adja meg az ügyféleszköz PIN-kódját.

Kattintson a Register (Regisztrálás) gombra a router Wi-Fi Protected Setup képernyőjén.

Miután megtörtént az ügyféleszköz beállítása, két percen belül kattintson a router Wi-Fi Protected Setup képernyőjén az OK lehetőségre. A router PIN-kódjának megadás az ügyféleszközön Akkor alkalmazza ezt a módszert, ha az ügyféleszköz kéri a router PIN-kódját.

Az ügyféleszközön adja meg a router Wi-Fi Protected Setup (védett Wi-Fi beállítás) képernyőjén látható PIN-kódot. (A router alján is fel van tüntetve.)

Miután megtörtént az ügyféleszköz beállítása, két percen belül kattintson a router Wi-Fi Protected Setup képernyőjén az OK lehetőségre. Minden egyes vezeték nélküli hálózat esetén a képernyő alján fel van tüntetve az SSID Network Name (SSID hálózati név), Security (Biztonság) és a Passphrase (Kulcsmondat). Megjegyzés – Ha olyan ügyféleszköze van, amelyik nem támogatja a védett Wi-Fi beállítást, akkor jegyezze fel a vezeték nélküli beállításokat, és kézileg konfigurálja az eszközt. Wireless > Guest Access (Vezeték nélküli > Vendég hozzáférés) A Vendég hozzáférés funkció lehetővé teszi, hogy vezeték nélküli internet-hozzáférést biztosítson az otthonába látogató vendégeknek. A vendég hálózat egy, a helyi hálózattól elkülönített vezeték nélküli hálózat. A Vendég hozzáférés funkció nem biztosít hozzáférést a helyi hálózathoz, illetve annak erőforrásaihoz, így a vendégek nem érik el a számítógépeket és a személyes adatokat. Például a vendég számítógép nem tud nyomtatni a helyi hálózathoz csatlakozó nyomtatóra vagy fájlokat másolni egy helyi hálózathoz csatlakozó számítógépre. Ez segít minimalizálni a helyi hálózat biztonsági kitettségét. 24Vendég hozzáférés Allow Guest Access (Vendég hozzáférés engedélyezése) - -- A vendég hálózaton keresztül történő internet-hozzáférés engedélyezéséhez tartsa meg az alapértelmezett Yes (Igen) beállítást. Ellenkező esetben válassza a No (Nem) lehetőséget. Guest Network Name (Vendég hálózat neve) - -- Az alapértelmezett név a vezeték nélküli hálózat neve, amelyet a „- -- guest’’ felirat követ. Guest Password – (Vendég jelszó) Az alapértelmezett jelszó a „guest’’. Ha a telepítés során a beállítószoftvert használta, akkor az alapértelmezett le lett cserélve egy egyedi jelszóra. Change (Módosítás) - -- Kattintson erre a pontra a vendégjelszó megváltozatásához. Megjelenik a Change Guest Password (Vendégjelszó módosítása) képernyő. Adjon meg egy 4-32 karakter hosszúságú jelszót. Kattintson a Change (Módosítás) lehetőségre az új jelszó mentéséhez és a visszatéréshez a Guest Access képernyőre. Total Guests Allowed (Vendégek megengedett száma) - -- Alapértelmezés szerint 5 vendég számára engedélyezett az internet-hozzáférés a vendéghálózaton keresztül. Válassza ki a vendéghálózatban engedélyezni kívánt vendégek számát. SSID Broadcast - -- (SSID-szórás) Amikor a vezeték nélküli eszközök keresik a hálózatokat, amelyekhez csatlakozhatnának, akkor észlelik a routerből származó SSID-szórást (vezeték nélküli hálózat nevének szórását). A vendéghálózat SSID-szórást fog végezni, ha meghagyja az alapértelmezett Enabled (Engedélyezett) beállítást. Ha nem kívánja, hogy a router SSID-szórást végezzen a vendéghálózatra, akkor válassza Disabled (Kikapcsolva) lehetőséget. Vendégeknek szóló lépések Amennyiben egy vendég internet-hozzáférést szeretne az Ön otthonában, adja meg neki ezeket az utasításokat:

A vendég számítógépével csatlakozzon a Guest Access képernyőn található hálózati nevű vezeték nélküli hálózathoz.

Nyisson meg egy webböngészőt.

A bejelentkezési képernyőn adja meg a Guest Access képernyőn látható jelszót.

Kattintson a Log in (Bejelentkezés) lehetőségre. 25Hibaelhárítás A számítógép nem tud kapcsolódni az internethez. Kövesse az utasításokat, ameddig a számítógép internethez való kapcsolódása meg nem oldódik.

Ellenőrizze, hogy az útválasztó be van-e kapcsolva. A tápellátást jelző LED-nek zöld fénnyel, folyamatosan kell világítania.

Ha a tápellátást jelző LED villog, akkor ki kell kapcsolnia minden hálózati eszközt, beleértve a modem/routert és a számítógépet. Ezután kapcsolja vissza az összes eszközt a következő sorrendben:

Ellenőrizze az eszköz előlapján található LED-eket. Ellenőrizze hogy a tápellátás, a DSL és legalább egy a számozott Ethernet LED-ek közül világít-e. Amennyiben nem, ellenőrizze a kábelek csatlakoztatását. A számítógépet az 1-4 számokkal megjelölt Ethernet portok egyikéhez kell csatlakoztatni, míg az eszköz DSL portját az ADSL-vonalhoz. Mindig meg kell adnia a felhasználónevet és a jelszót, miután duplán rákattint a böngészőprogramra. Az adatok újbóli bekérése elkerülhető az alábbiak szerint. A böngészőprogram elindítása után hajtsa végre a következő beállításokat: (A lépések az Internet Explorer szerint vannak megadva, de más böngészőknél is hasonlóak.)

Válassza az Tools > Internet Options (Eszközök > Internetbeállítások) lehetőséget.

Kattintson a Kapcsolatok fülre.

Válassza a Nincs automatikus tárcsázás lehetőséget.

Kattintson az OK gombra. Statikus IP-címet használ, és nem tud csatlakozni. Lásd a Windows Súgóját és változtassa meg az Internet Protocol (TCP/IP) beállításait az Obtain an IP address automatically (IP-cím automatikus kérése) lehetőségre. 26Nem jön létre a vezeték nélküli kapcsolat a számítógép és a hálózat között. Ellenőrizze, hogy a számítógépen és az eszközön a vezeték nélküli hálózatnak ugyanaz-e a neve (SSID). Ha biztonságos vezeték nélküli hálózat van beállítva, akkor a számítógépen és az eszközön egyforma biztonsági szabványnak és kulcsnak kell lenni. Meg kell változtatnia az eszköz beállításait. Indítsa el a böngészőt (például Internet Explorer vagy Firefox), és a címmezőbe írja be az eszköz IP-címét (az alapbeállítás szerinti IP-cím 192.168.1.1). Amikor a rendszer kéri, töltse ki a User name (Felhasználónév) és Password (Jelszó) mezőket (az alapértelmezett felhasználónév és jelszó: admin). Kattintson a megfelelő lapra, ahol megváltoztathatja a beállításokat. A DSL szolgáltatásnál nem tud manuálisan csatlakozni az internethez. A router telepítését követően a készülék automatikusan hozza létre a csatlakozást az internetszolgáltatóval (ISP), ezért utána nem is kell manuálisan csatlakoznia. Amikor megnyitja a webböngészőt, megjelenik a bejelentkezési képernyő, még akkor is, ha nem kell bejelentkeznie. A lépések az Internet Explorer szerint vannak megadva, de más böngészőknél is hasonlóak.

Nyissa meg a webböngészőt.

Lépjen a Tools > Internet Options (Eszközök > Internetbeállítások) lehetőségre.

Kattintson a Kapcsolatok fülre.

Válassza a Nincs automatikus tárcsázás lehetőséget.

Kattintson az OK gombra. 27Nincs a routeren koaxiális csatlakozó, ahová a kábelt csatlakoztatni lehetne. A koaxiális kábel csak kábelmodemhez csatlakoztatható. A modem/router ADSL- internetnél modemként működik, de ha kábeles internetet használ a modem/routert külön kábelmodemhez kell csatlakoztatni. Lásd a 9 . oldalt. Windows XP rendszerű számítógépeken nem látható a router a Hálózati helyek képernyőn. A Hálózati feladatok részben kattintson a Show icons for networked UPnP devices (A csatlakoztatott UPnP-eszközök ikonjainak megjelenítése) lehetőségre. Amennyiben nem jelenik meg a router, kövesse az alábbi utasításokat: Lépjen be a Start > Vezérlőpult > Tűzfal menübe. Kattintson a Exceptions (Kivételek) fülre. Válassz az UPnP Framework (UPnP keretrendszer) lehetőséget. Kattintson az OK gombra. Ha itt nem talált választ a kérdéseire, akkor látogassa meg a weboldalt: linksys.com/support.

28Műszaki adatok Linksys X6200 Típusnév Linksys AC750 ADSL/VDSL kétsávos Wi-Fi modem/router Típusszám X6200 Sebesség 10/100/1000 Mb/s (Gigabit Ethernet) Rádiófrekvencia 2.4GHz és 5 GHz Antennák száma

Portok Kábel, DSL, tápcsatlakozó, USB 2.0, Ethernet (1-4) Gombok Reset (alaphelyzet), Wi-Fi védett telepítés, Főkapcsoló LED-es kijelzők Ethernet, Wi-Fi Protected Setup™, Wi-Fi, DSL, Internet, Bekapcsolás UPnP Támogatott Biztonsági funkciók

WEP, WPA, WPA2, RADIUS

Biztonsági kulcs bitekben Akár 128 bites titkosítás Fájlrendszer támogatás FAT, NTFS és HFS+ Webböngészőtámogatás A Linksys Smart Wi-Fi Google Chrome

, a Firefox®, a Safari® (Mac® és iPad® eszközökhöz), a Microsoft Edge legújabb verzióival és az Internet Explorer® 8-as vagy újabb verziójával működik. Beépítési adatok Méretek 215 x 40 x 200 mm (8,5" x 1,6" x 7,9") Készülék tömege 415 g (15,9 oz) Tápellátás 12 V; 1,5A Tanúsítványok FCC, CE, K .21, Telepermit, Wi-Fi (IEEE 802 .11ac/a/b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7, 8 ADSL szabványok T1 .413i2, G .992 .1 (G .DMT), G .992 .2 (G. Lite), G .992 .3 (ADSL2), G .992 .5 (ADSL2+), G.993.1 (VDSL), G.993.2 (VDSL2) Annex A, M, L Üzemi hőmérséklet 0 és 40°C (32 és 104 °F) között Tárolási hőmérséklet -20 és 60 °C (-4 és 140 °F) között Üzemi páratartalom 10-80% közötti relatív páratartalom, lecsapódás nélkül Tárolási páratartalom 5% – 90%, lecsapódás nélkül 29MEGJEGYZÉSEK A szabályozásokkal, a jótállással és a biztonsággal kapcsolatos információkért tekintse meg a modem/routerhez mellékelt CD-t vagy látogasson el az Linksys.com/support címre. A specifikációk előzetes értesítés nélkül változhatnak. A maximális teljesítmény meghatározása az IEEE 802 .11 szabvány specifikációi alapján történt. A tényleges teljesítmény változhat, beleértve a kisebb vezeték nélküli hálózati teljesítményt, adatátviteli arányt, hatósugarat és lefedettséget. A teljesítményt számos állandó és ideiglenes tényező, illetve környezeti feltétel befolyásolhatja. Ilyen például a hozzáférési ponttól való távolság, a hálózati forgalom nagysága, az épület építőanyagai és szerkezete, az operációs rendszer, a használt vezeték nélküli eszközök, az interferencia és egyéb zavaró környezeti hatások. Díjnyertes technikai támogatásunkhoz látogasson el a linksys.com/support címre. A BELKIN, LINKSYS és más terméknevek és emblémák a Belkin vállalatcsoport védjegyei. Az egyéb védjegyek az adott harmadik fél tulajdonában állnak. © 2016 Belkin International, Inc. és/vagy annak leányvállalatai. Minden jog fenntartva. 30Panduan Pengguna Router Modem Wi-Fi Dual-Band ADSL/VDSL X6200
