1900 AA - Lazer seviyesi SKIL - Ücretsiz kullanım kılavuzu

Ürün tipi	Dijital hat lazer seviyesi
Marka	Skil
Model	1900 AA
Kullanım mesafesi	4,5 m (yaklaşık)
Hassasiyet	±0,1° (0° ve 90°'de), ±0,2° (diğer açılar)
Çalışma sıcaklığı	-0°C ila +40°C
Depolama sıcaklığı	-20°C ila +70°C
Lazer sınıfı	2
Lazer tipi	635 nm, <1 mW
Güç kaynağı	2 adet AAA (LR03) 1,5 V alkalin pil (3 V)
Ağırlık	0,056 kg
Boyutlar (U x G x Y)	61 x 48 x 34 mm
Ana işlevler	Duvara veya zemine lazer hattı yansıtma, dijital seviye, açı ölçümü, otomatik kapanma
Ekran	Sıvı kristal ekran (açı ve pil göstergesi)
Malzeme	Manyetik kenarlı plastik (entegre mıknatıs)
Verilen aksesuarlar	Duvar montaj tabanı, iletki, yapışkan macun, klipsli halka
Bakım ve temizlik	Yumuşak ve nemli bir bezle temizleyin; deterjan veya çözücü kullanmayın; nemden ve aşırı sıcaklıklardan koruyun
Güvenlik	Lazer ışınına doğrudan bakmayın; sınıf 2 lazer ürünü; patlayıcı ortamlarda kullanmayın; darbelerden kaçının
Yedek parçalar ve onarılabilirlik	Onarımlar yalnızca yetkili SKIL satış sonrası servis merkezi tarafından yapılmalıdır. Orijinal yedek parçalar.
Genel bilgiler	Yalnızca iç mekan kullanımı; profesyonel olmayan; kullanım kılavuzu dahildir

Sık sorulan sorular - 1900 AA SKIL

Skil 1900 AA lazer seviyesinin pilleri nasıl değiştirilir?

Pil bölmesi kapağını (A) kaydırarak açın. Belirtilen kutuplara dikkat ederek 2 adet AAA (LR03) alkalin pil takın. Kapağı kapatın. Her zaman aynı marka ve kapasitede piller kullanın ve hepsini aynı anda değiştirin.

Cihaz nasıl açılıp kapatılır?

Aleti açmak için ana düğmeye (B) basın. Lazer ışını otomatik olarak etkinleşir. Kapatmak için ana düğmeyi basılı tutun. Lazer devre dışıysa, alet 5 dakika hareketsizlikten sonra otomatik olarak kapanır.

Skil 1900 AA lazer seviyesinin hassasiyeti nedir?

Hassasiyet, 0° ve 90°'de ±0,1°, diğer açılarda ±0,2°'dir. Bu hassasiyet normal kullanım koşullarında garanti edilir.

Cihazı dış mekanda kullanabilir miyim?

Hayır, cihaz yalnızca iç mekan kullanımı için tasarlanmıştır. Kullanım mesafesi (4,5 m) dış mekanda ortam ışığı nedeniyle azalabilir. Ayrıca nemden ve aşırı sıcaklıklardan kaçının.

Yere lazer hattı nasıl yansıtılır?

Kılavuzda belirtildiği gibi duvar montaj tabanını (H) iletkiye (M) takın. İletkiyi bir köşeye veya açıya yerleştirin, ardından aleti tabana sabitleyin. Aleti açın ve istenen açıya kadar çevirin. Yere yansıtma sırasında ekranda '---' görünecektir.

Ekrandaki '---' göstergesi ne anlama geliyor?

'---' göstergesi, alet çok fazla öne veya arkaya eğildiğinde ve ölçüm yapamadığında görünür. Bu, yere yansıtma sırasında veya aletin açısı ölçüm sınırlarını aştığında meydana gelebilir. Aletin konumunu yeniden ayarlayın.

Dijital seviye nasıl kullanılır?

Aleti açı ölçüm tabanıyla (F) ölçülecek yüzeye yerleştirin. Ekran, yüzey ile mutlak yatay arasındaki açıyı gösterir. Seviyelemek için, 0° veya 90° elde edene kadar yüzeyi ayarlayın. Hedefe ±10° kala ince ayar okları görünür.

Lazer seviyemi nasıl temizler ve bakımını yaparım?

Cihazı yumuşak ve nemli bir bezle temizleyin. Deterjan veya çözücü kullanmayın. Nemden, doğrudan güneş ışığından ve aşırı sıcaklıklardan koruyun. Tozu gidermek için lazer çıkışının etrafındaki alanı düzenli olarak temizleyin.

Arıza durumunda ne yapmalıyım?

Cihazda bir arıza varsa, açmayın. Onarımı yetkili SKIL satış sonrası servis merkezine bırakın. Aleti sökmeden satın alma belgenizle birlikte satıcıya veya en yakın SKIL merkezine iade edin (adresler www.skil.com'da). Aşırı yükleme veya yanlış kullanımdan kaynaklanan hasarlar garanti kapsamında değildir.

Şarj edilebilir pil kullanabilir miyim?

Hayır, cihaz AAA (LR03) alkalin pillerle çalışacak şekilde tasarlanmıştır. Şarj edilebilir pil kullanmayın, çünkü yeterli voltaj sağlayamayabilir veya cihaza zarar verebilir.

KULLANIM KILAVUZU 1900 AA SKIL

Dijital çizgi lazer hizalama 1900 cihazı

GİRİŞ

- Bu alet, düz bir lazer işını gönderme yoluyla nesneleri ve/veya istenen kesme çizgilerini hizalamak için kullanılır; birlikte verilen aksesuarlar ile alet çeşitli yüzeyler üzerinde kullanılabilir

• Bu alet çalışma yüzeyi ve gerçek seviye arasındaki açıyı ölçmek üzere geliştirilmiştir
• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

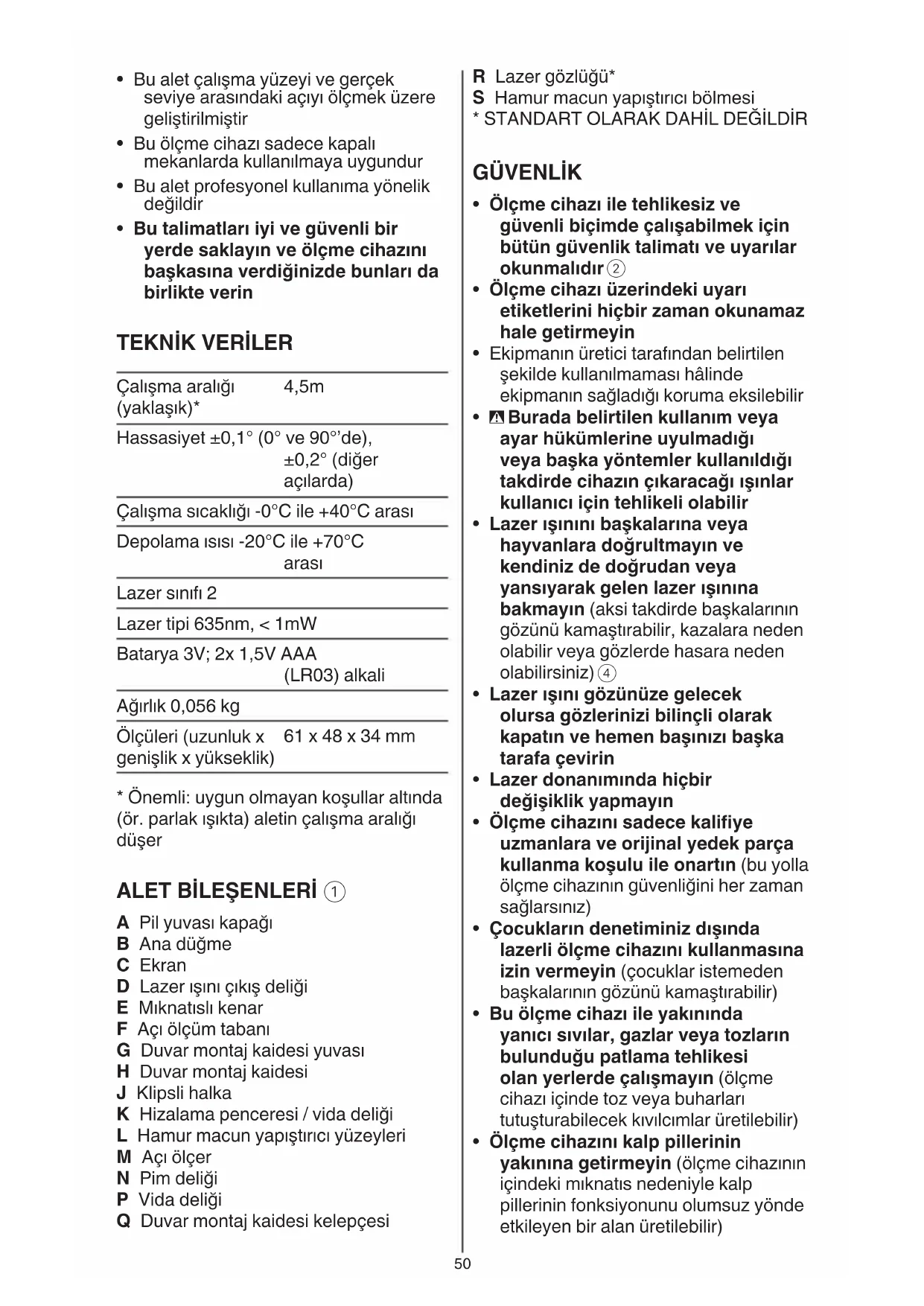

TEKNİK VERİLER

Çalışma aralığı (yaklaşık)*	4,5m
Hassasiyet ± 0,1^ ( 0^ ve 90^ 'de), ± 0,2^ (diğer açılarda)
Çalışma sıcaklığı - 0^ ile + 40^ arası
Depolama ısısı - 20^ ile + 70^ arası
Lazer sınıfı 2
Lazer tipi 635nm, < 1mW
Batarya 3V; 2x 1,5V AAA(LR03) alkali
Ağırlık 0,056 kg
Ölçüleri (uzunluk x genişlik x yükseklik)	61 x 48 x 34 mm

* Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta) aletin çalışma aralığı düşer

ALET BİLEŞENLERİ ①

A	Pil yuvası kapağı
B	Ana düğme
C	Ekran
D	Lazer ışını çıkış deliği
E	Miknatislı kenar
F	Açı ölçüm tabanı
G	Duvar montaj kaidesi yuvası
H	Duvar montaj kaidesi
J	Klipsli halka
K	Hizalama penceresi / vida deliği
L	Hamur macun yapıştırıcı yüzeyleri
M	Açı ölçer
N	Pim deliği
P	Vida deliği
Q	Duvar montaj kaidesi kelepçesi

R Lazer gözlüğü*

S Hamur macun yapıştırıcı bölmesi

* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır ②
• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin
• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir
• Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

- Lazer işinini başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer işinına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) ④

- Lazer işını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin

- Lazer donanımında hiçbir değişiklik yapmayın

- Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)

- Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)

- Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

- Ölçme cihazını kalp pillerinin yakınına getirmeyin (ölçme cihazının içindeki mıknatıs nedeniyle kalp pillerinin fonksiyonunu olumsuz yönde etkileyen bir alan üretilebilir)

- Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun (miknatisın etkisiyle geri dönülmez veri kayıpları ortaya çıkabilir)

ALET ÜZERİNDEKİ SİMGELERİN AÇIKLAMASI

② Kullanmadan önce kılavuzu okuyun
③ Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın
④ Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü

KULLANIM

- Bataryaların takılması/değiştirilmesi ⑤

-bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur
-yeniden şarj edilebilir piller kullanmayın
-kapağı A çıkartın
-2 x AAA pil takın (polarizasyonun doğruluğuna dikkat edin)
-daima bataryaların hepsini birden değiştirin
-aynı üreticinin aynı kapasitedeki bataryalarını kullanın
-kapağı A takın
-cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın (uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır)

- Batarya sarj süre göstergesi ⑥

-kullanım sırasında ekrandaki batarya şarj seviye göstergesi, kalan batarya kapasitesini gösterir

- Açma/kapama

-aleti açmak için ana düğmeye B basılı tutun

! alet açıldığında lazer ışını otomatik olarak etkinleştirilir

-lazer işinini açmak/kapatmak için ana düğmeye B kısa süre basın

! lazer işını kapalı olduğunda alet, 5 dakika boyunca işlem yapılmadığında otomatik olarak kapanacaktır

-aleti kapatmak için ana düğmeye B basılı tutun

- Duvarlara yansıtma

-lazer çizginin yansıtılması gereken noktayı işaretleyin
-duvar montaj kaidesini H işaretlenen nokta hizalama penceresinin K

ortasına gelecek şekilde yerleştirin

-montaj seçenekleri:

1) hamur macun yapıştırıcıyı (birlikte verilir) yüzeylere L ⑦ a uygulayın veya kaideyi kuru ve temiz yüzeylere ⑦ b monte etmek için yapışkan bant (dahil değildir) kullanın

-hamur macun yapıştırıcı daha sonra tekrar kullanılabilir

-iyi yapışma elde etmek için hamur macunu sık sık yıkayın ve hamur macun yapıştırıcı bölmesinde S saklayın

-duvar montaj kaidesini işiniz bittiğinde duvardan yavaşça çıkartın, duvarda kalan hamur macun yapıştırıcı artıkları, hamur macun yapıştırıcı artıkların üzerinde gezdirilerek temizlenebilir

2) kaideyi yumuşak malzemelerin (alçı levha, yumuşak tahta) üzerine monte etmek için pimleri (dahil değildir) kullanarak pim deliklerinden N geçirin ⑦c

! sivri pimlere dikkat edin

3) kaideyi⑦d monte etmek için hizalama penceresinden / vida deliğinden K bir vida takın veya çivi çakın
4) demir içeren metallerin üzerine monte etmek için kaidedeki miknatısı kullanın ⑦e

-aleti duvar montaj kaidesine takın

! klipsli halkanın J aletin altındaki yuvaya G geçerek sabitlendiğinden emin olun

-aleti serbest bir şekilde dilediğiniz açıya doğru döndürün ⑧

- Zemine yansıtma

-lazer çizgiyi zemine yansıtırken dijital açı göstergesinde --- işareti görünür
-lazer çizgiyi herhangi bir açıya ayarlamak için açı ölçeri M kullanın
-duvar montaj kaidesini H açı ölçere M resimde ⑨ gösterildiği gibi takın
-aleti duvar montaj kaidesine takın
-açı ölçeri bir köşeye veya bir kenara dayayın ⑩
-montaj seçenekleri ⑦a, ⑦b, ⑦c veya ⑦d (vida delikleri ile P) açı ölçeri zemin veya tavan üzerinde ayarlamak için de kullanılabilir
-aleti çalıştırın
-aleti dilediğiniz açıya doğru döndürün

- Dijital düzleme

-lazer işını kapalı halde alet, dijital hizalama cihazı olarak kullanılabilir

-aleti, açı ölçüm tabanı F ile birlikte ölçülecek yüzeyin üzerine yerleştirin ⑪

-alternatif olarak aleti demiri içeren bir yüzeye takmak için miknatısı kenarı E kullanın

-ekranda yüzey ve mutlak düzey arasındaki açı gösterilir

! ekranda --- gösteriliyorsa alet öne veya arkaya doğru çok fazla eğilmiştir ve ölçüm yapılamaz

-çalışma yüzeyini düzlemek veya şakul ile düzeltmek için ekranda 0° veya 90° gösterilene kadar yüzeyi hareket ettirin

-sapma 0° ve 90°de ±10° içindeyse yönü ve yüksekliği hedefe ⑫ göre değişebilecek ince ayar okları gösterilir

UYGULAMA ÖNERİLERİ

- İşaretleme için daima lazer çizgisinin ortasını kullanın (lazer işının genişliği uzaklığa bağlı olarak değişir)

- Lazer gözlüğü ① (standart olarak dahil değildir)

-lazer gözlüğü R ① çevredeki ışıkları filtre eder

-bu, lazer ışığının daha parlak görünmesini sağlar

-lazer gözlüğünü koruyucu gözlüğü olarak kullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar)

-lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

BAKIM / SERVİS

- Bu alet profesyonel kullanıma yönelik değildir

- Ölçme cihazınızı nemden/islaklıktan ve doğrudan güneş ışınından koruyun

- Ölçme cihazını aşırı sıcaklıklara

ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir)

-örneğin cihazı uzun süre otomobil içinde bırakmayın

-büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

- Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun

-ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir

- Ölçme cihazını daima temiz tutun

- Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

- Kirleri ve pislikleri nemli, temiz bir bezle silin

- Deterjan veya çözücü madde kullanmayın

- Özellikle lazer işını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

- Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

- Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun)

ÇEVRE

- Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir

-sembol ③ size bunu anımsatmalıdır ! bataryayı tasfiye etmeden önce, kaçak akımları önlemek üzere batarya uçlarını ağır bir bantla sarın
