KULLANIM KILAVUZU 1960 DA SKIL

• Önemli: uygun olmayan koşullar altında (ör. parlak ışıkta) aletin çalışma aralığı düşer

A Şarj cihazı arabirimi B Batarya şarj süre göstergesi C Açma/kapama ve mod tuşu D Lazer ışını çıkış deliği E Nivelman otomatiği göstergesi F Nivelman otomatiği şalteri / pandül hareket kilidi G Sehpa girişi 1/4” H Şarj cihazı kablosu J Lazer gözlüğü* K Sehpa*

• Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır

• Ekipmanın üretici tarafından belirtilen şekilde kullanılmaması hâlinde ekipmanın sağladığı koruma eksilebilir

• Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin

• -Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kullanıcı için tehlikeli olabilir

• Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya

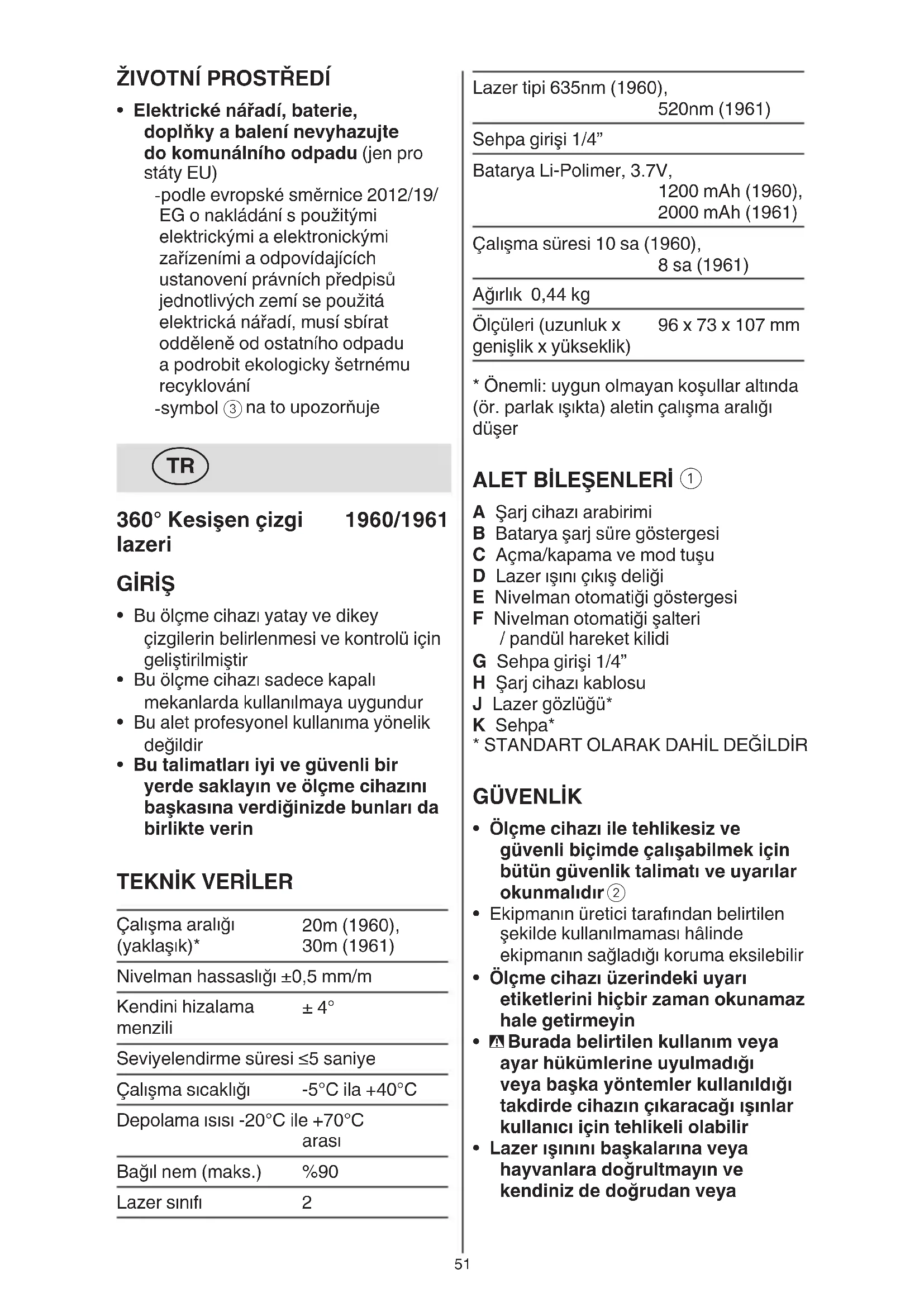

360° Kesişen çizgi lazeri 1960/1961 GİRİŞ

• Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir

• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Bu talimatları iyi ve güvenli bir yerde saklayın ve ölçme cihazını başkasına verdiğinizde bunları da birlikte verin

Çalışma aralığı (yaklaşık)* 20m (1960), 30m (1961) Nivelman hassaslığı ±0,5 mm/m Kendini hizalama menzili ± 4° Seviyelendirme süresi ≤5 saniye Çalışma sıcaklığı -5°C ila +40°C Depolama ısısı -20°C ile +70°C arası Bağıl nem (maks.) %90 Lazer sınıfı 252 olduğunu ve mevcut batarya kapasitesinin aletin 30 dakika ya da daha kısa bir süre çalışmasını sağlayacağını gösterir - SARI renkte yanıp sönen gösterge B, bataryanın şarj olduğunu ve mevcut batarya kapasitesinin aletin 30 dakikadan daha uzun süre çalışmasını sağlayacağını gösterir - YEŞİL renkte yanıp sönen gösterge B, bataryanın tam kapasitenin %90’ından daha fazlasının şarj olduğunu gösterir - batarya tamamen şarj edildiğinde gösterge B sürekli YEŞİL yanar

• Batarya sarj süre göstergesi B

- kullanım sırasında batarya şarj seviye göstergesi B, farklı renklerle kalan batarya kapasitesini gösterir - YEŞİL renk, tam kapasitenin %40’ından fazla şarjı gösterir - SARI renk, tam kapasitenin %40’ından daha az şarjı gösterir - KIRMIZI renk, alet otomatik olarak kapanmadan önce sadece 30 dakikalık şarj kaldığını gösterir

- ölçü aletini açmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme ünitesinin kilidini açmak için anahtarı F konumuna

a kaydırın ! açtıktan hemen sonra ölçü aleti, çıkış deliğinden D bir lazer ışını gönderir ! lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın - ölçü aletini kapatmak için otomatik düzleme YAPILMADAN kullanıldığında lazer düğmesine C basın veya otomatik düzleme ile BİRLİKTE kullanıldığında düzleme ünitesini kilitlemek için anahtarı F konumuna

b kaydırın - açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın (lazer ışını başkalarının gözünü alabilir) - ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın yansıyarak gelen lazer ışınına bakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz)

• Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin

• Lazer donanımında hiçbir değişiklik yapmayın

• Ölçme cihazını sadece kaliye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)

• Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)

• Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

Kullanmadan önce kılavuzu okuyun

Elektrikli aletlerini ve pilleri evdeki çöp kutusuna atmayın

Lazer radyasyonu / Lazer ışınına bakmayın / 2. Sınıf laser ürünü KULLANIM

! temin edilen batarya bir miktar şarj edilmiştir (bataryanın tam kapasiteyle çalışmasını sağlamak için, elektrikli aletinizi ilk kez kullanmadan önce bataryayı batarya şarj cihazında tamamen şarj edin) ! şarj cihazı veya güç kaynağı ile birlikte verilen talimatları okuyun ve bunlara uyun - sadece 5V çıkış gerilimine ve ≥0.5A çıkış akımına sahip bir şarj cihazı veya güç kaynağı kullanın - şarj cihazı kablosunu H hem şarj cihazına ya da güç kaynağına (standart olarak dahil değildir) hem de şarj cihazı arabirimine A bağlayın - KIRMIZI renkte yanıp sönen gösterge B, bataryanın şarj53 elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz

• İşaretleme için daima lazer çizgisinin ortasını kullanın (lazer ışının genişliği uzaklığa bağlı olarak değişir)

(standart olarak dahil değildir) - lazer gözlüğü J

çevredeki ışıkları ltre eder - bu, lazer ışığının daha parlak görünmesini sağlar - lazer gözlüğünü koruyucu gözlüğü olarak kullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar) - lazer gözlüğünü güneş gözlüğü olarak veya trakte kullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

• Sehpa ile çalışmak (standart olarak dahil değildir) - sehpa K

sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar - ölçme cihazının sehpa kovanını G sehpanın 1/4” dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın

• Bu alet profesyonel kullanıma yönelik değildir

• Ölçme cihazınızı nemden/ ıslaklıktan ve doğrudan güneş ışınından koruyun

• Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir) - örneğin cihazı uzun süre otomobil içinde bırakmayın - büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

• Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun - ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir

• İşletim türleri - bütün modlar hem nivelman OTOMATIKLI (pozisyon

b) olarak seçilebilir - istenen mod ayarlanana kadar düğmeye C art arda basın

1) Çapraz çizgili işletim: ölçme cihazı

bir yatay ve bir dikey lazer ışını çıkarır

2) Yatay işletim: ölçme cihazı bir yatay

3) Dikey işletim: ölçme cihazı bir dikey

• Nivelman otomatiği ile çalışmak - ölçme cihazını sert ve yatay bir zemine yerleştirin veya sehpa üzerine K - anahtarı F konumuna

a kaydırın - otomatik düzleme fonksiyonu, ör. ölçü aletinin üzerinde durduğu yüzeyin yatay düzlemden 4°den daha fazla sapması nedeniyle kullanılamıyorsa lazer çizgisi hızlı yanıp söner ve gösterge E kırmızıya döner - bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin - ölçü aleti tekrar ±4°lik kendini hizalama menzili içine girdiğinde lazer çizgileri sürekli yanar ve gösterge E kapanır - otomatik nivelman alanı ±4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir - işletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar - hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin

• Nivelman otomatiği olmadan çalışmak - anahtarı F konumuna

b kaydırın - lazer ışınını açmak için lazer düğmesine C basın - gösterge E bu modda sürekli kırmızı yanar - nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe54

• Ölçme cihazını başka bir yere taşımak istediğinizde şalterini F (bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir)

• Ölçme cihazını daima temiz tutun

• Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

• Kirleri ve pislikleri nemli, temiz bir bezle silin

• Deterjan veya çözücü madde kullanmayın

• Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizi de ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

• Aşırı yüklenme ve yanlış kullanımın aleti garanti kapsamından çıkaracağını unutmayın (SKIL garanti koşulları için www.skil.com adresine bakın veya satıcınıza başvurun) ÇEVRE

• Elektrikli aletlerini, piller, aksesuarları ve ambalajları evdeki çöp kutusuna atmayın (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronik eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol
