1960 DA - Ласерско ниво SKIL - Бесплатен кориснички прирачник

Бренд	Skil
Модел	1960 DA
Тип на производ	Ласерско ниво со вкрстени линии 360°
Употреба	Внатрешно, непрофесионално
Работно растојание	20 m
Точност на нивелирање	±0,5 mm/m
Опсег на автоматско нивелирање	±4°
Време на нивелирање	≤5 секунди
Ласерска класа	2 (635 nm)
Напојување	Li-polimer батерија 3,7 V, 1200 mAh
Автономија	10 часа
Приклучок за статив	1/4"
Димензии (Д x Ш x В)	96 x 73 x 107 mm
Тежина	0,44 kg
Работна температура	-5°C до +40°C
Температура на складирање	-20°C до +70°C
Макс. релативна влажност	90%
Режими на работа	Вкрстени линии, хоризонтално, вертикално
Нивелирање	Автоматско (≤5 с) и рачно
Индикатор за полнење на батеријата	Да (ЗЕЛЕНО >40%, ЖОЛТО <40%, ЦРВЕНО <30 min)
Безбедност	Ласер класа 2, не гледајте во зракот
Одржување	Мека, влажна крпа, без растворувачи
Поправливост	Само овластен сервисен центар на Skil
Вклучени додатоци	Кабел за полнење (адаптерот не е вклучен)
Опционални додатоци	Очила за гледање, статив

Frequently Asked Questions - 1960 DA SKIL

Како да се наполни батеријата на ласерското ниво Skil 1960 DA?

Батеријата се полни преку приложениот кабел со поврзување на интерфејсот на полначот A и на USB полнач (5 V, ≥0,5 A, не е вклучен). Индикаторот B трепка црвено (полнење <30 min), жолто (>30 min) или зелено (>90%). Останува постојано зелено кога полнењето е завршено.

Што значи индикаторот за нивото на полнење за време на употреба?

За време на употреба, индикаторот B е зелен ако преостанатиот капацитет >40%, жолт ако <40%, и црвен ако остануваат помалку од 30 минути пред автоматско исклучување.

Како да се вклучи и исклучи уредот?

За вклучување без автоматско нивелирање, притиснете го копчето C. Со автоматско нивелирање, поместете го прекинувачот F во положба ⑥a. За исклучување, притиснете C (рачен режим) или поместете го F во положба ⑥b (заклучување).

Кои се достапните режими на работа?

Притиснете неколку пати на C за да изберете: режим вкрстени линии (хоризонтална + вертикална), хоризонтален режим (хоризонтална линија), или вертикален режим (вертикална линија). Овие режими се достапни со или без автоматско нивелирање.

Како да се користи автоматското нивелирање?

Поставете го уредот на стабилна површина или статив. Поместете го F во положба ⑥a. Ако наклонот е >4°, ласерите трепкаат и индикаторот E станува црвен. Поставете го хоризонтално; откако ќе биде во опсег ±4°, ласерите остануваат вклучени и E се гаси.

Што да се прави ако автоматското нивелирање не работи?

Ако ласерите трепкаат и индикаторот E е црвен, површината го надминува опсегот на автоматско нивелирање (±4°). Поставете го уредот на похоризонтална површина. Во случај на удар, уредот автоматски се нивелира по стабилизација.

Може ли да го користам уредот без автоматско нивелирање?

Да. Поместете го F во положба ⑥b и притиснете C за да го активирате ласерот. Индикаторот E останува црвен. Можете да го држите уредот во рака или да го поставите на наклонета поддршка.

Како да се исчисти ласерското ниво?

Користете мека и влажна крпа. Никогаш не потопувајте во вода или други течности. Не користете детергенти или растворувачи. Редовно чистете го излезното подрачје на ласерот за да ги отстраните прашините.

Што да се прави во случај на дефект или расипување?

Поправката доверете ја само на овластен сервисен центар на Skil. Вратете ја алатката недемонтирана со доказ за купување. Оштетувањата предизвикани од преоптоварување или неправилна употреба не се покриени со гаранција.

Дали додатоците како стативот или очилата се вклучени?

Не, стативот K и очилата за гледање на ласерскиот зрак J не се вклучени стандардно. Тие се достапни како опција. Кабелот за полнење H е вклучен, но адаптерот за напојување мора да се купи посебно.

КОРИСНИЧКИ ПРИРАЧНИК 1960 DA SKIL

Ласер од 360 ° со 1960/1961

накрсни линии

УПАТСТВО

• Мерниот уред е наменет за одредување и проверка на хоризонтални и вертикални линии
• Мерниот уред е исключиво наменет за употреба во затворени простории
• Овој алат не е наменет за професионална употреба
• Добро чувајте ги овие упатства и предадете ги заедно со мерниот уред

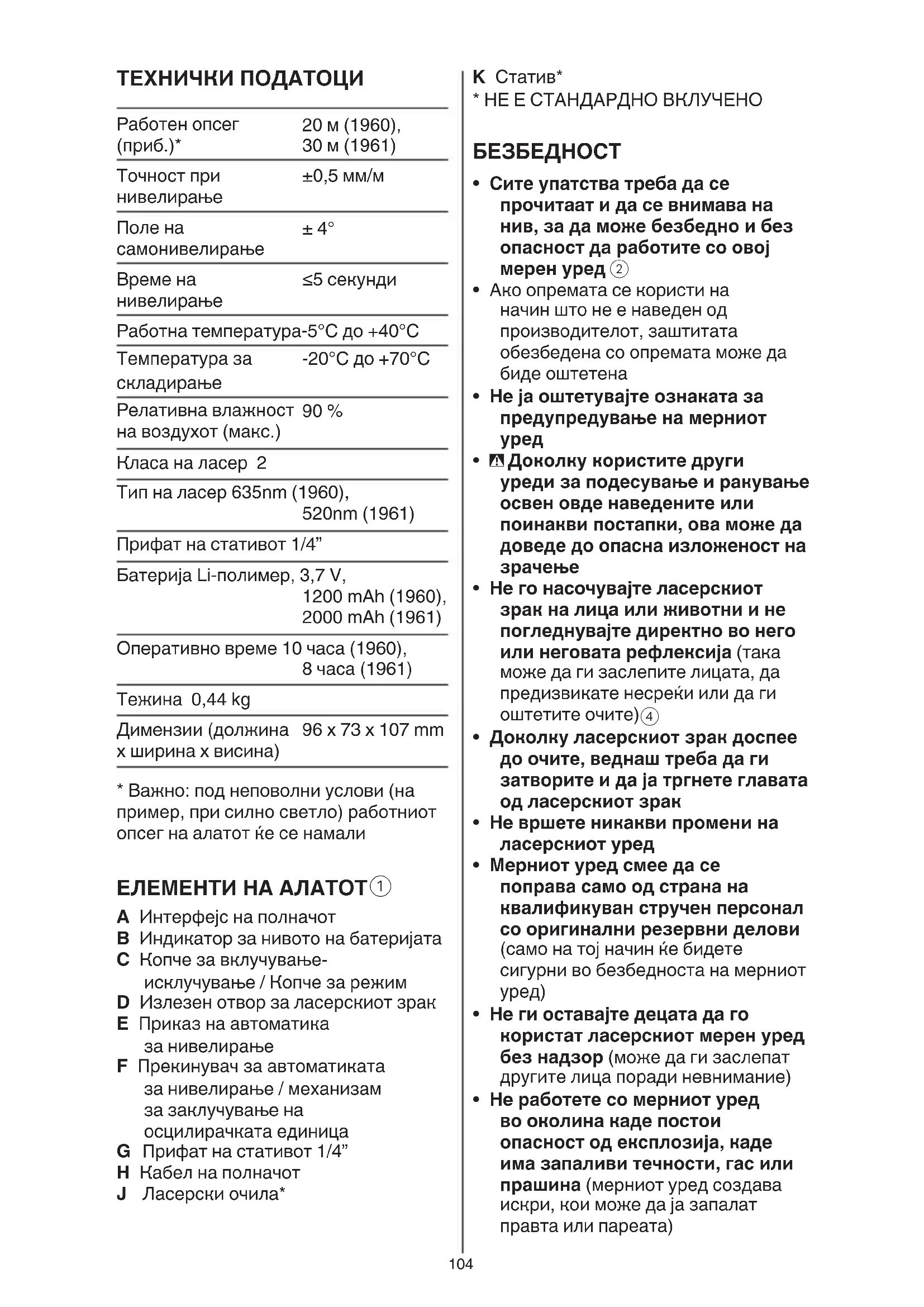

ТЕХНИЧКИ ПОДАТОЦИ

Работен опсег (приб.)*	20 м (1960), 30 м (1961)
Точност при нивелирање	±0,5 мм/м
Поле на самонивелирање	±4°
Време на нивелирање	≤5 секунди
Работна температура-5°C до +40°C
Температура за складирање	-20°C до +70°C
Релативна влажност на воздухот (макс.)	90 %
Класа на ласер 2
Тип на ласер 635nm (1960), 520nm (1961)
Прифат на стативот 1/4"
Батерија Li-полимер, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Оперативно време 10 часа (1960), 8 часа (1961)
Тежина 0,44 kg
Димензии (должина х ширина х висина)	96 x 73 x 107 mm

* Важно: под неповолни услови (на пример, при силно светло) работниот опсег на алатот їе се намали

ЕЛЕМЕНТИ НА АЛАТОТ①

A Интерфејс на полначот
В Индикатор за нивото на батеријата
С Копче за включување- исклучување / Копче за режим
D Излезен отвор за ласерскиот зрак
Е Приказ на автоматика за нивелирање
F Прекинувач за автоматиката за нивелирање / механизмам за заклучување на осцилирачката единица
G Прифат на стативот 1/4"
Н Кабел на полначот
J Ласерски очила*

К Статив*

- Сите упатства треба да се прочитают и да се внимава на нив, за да може безбедно и без опасност да работите со овој мерен уред ②

- Ако опремата се користи на начин што не е наведен од производителот, заштитата обезбедена со опремата може да биде оштетена

- Не ја оштетувајте ознаката за предупредување на мерниот уред

- Доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење

- Не го насочувајте ласерскиот зрак на лица или животни и не погледнувајте директно во него или неговата рефлексија (така може да ги заслепите лицата, да предизвикате несреći или да ги оштетите очите)④

- Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак

- Не вршете никакви промени на ласерскиот уред

- Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал со оригинални резервни делови (само на тој начин ће бидете сигурни во безбедноста на мерниот уред)

- Не ги оставајте децата да го користат ласерскиот мерен уред без надзор (може да ги заслепат другите лица поради невнимание)

- Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина (мерниот уред создава искри, кои може да ја запалат правта или пареата)

ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ

② Пред употреба прочитајте го прирачникот за употреба
③ Не се ослободувајте од електични алати и батерии во домашниот отпад
④ Ласерско зрачење / Не гледајте во зракот/ Ласерски производ класа 2

УПОТРЕБА

! испорачаната батерија е делумно наполнета (за да се обезбеди целосен капацитет на батеријата, целосно наполнете ја батеријата во полначот на батеријата пред да го употребите вашиот електричен алат за првпат)
! прочитајте и следете ги упатствата испорачани со полначот или напојувањето
-користете само полнач или напојување кое има излезен напон од 5 V и излезна струја од ≥ 0,5 A
-поврзете го кабелот за полнење Н со полнач или со напојување (не се стандартно включени) и со интерфејсот на полначот А
-индикаторот В трепка ЦРВЕНО, што покажува дека батеријата се полни и тековниот капацитет на батеријата овозможува работа од 30 минути или помалку
-индикаторот В трепка ЖОЛТО, што покажува дека батеријата се полни и тековниот капацитет на батеријата овозможува алатот да работи повеће од 30 минути
-индикаторот В трепка ЗЕЛЕНО, што покажува дека батеријата е наполнета повеќе од 90 % од целиот капацитет
-индикатор В свети континуирано ЗЕЛЕНО кога батеријата е целосно наполнета

- Индикатор за нивото на батеријата В①

-за време на употребата индикаторот за нивото на

батеријата В го покажува преостанатиот капацитет на батеријата со различни бои

-ЗЕЛЕНО покажува повеće од 40 % од капацитетот
-ЖОЛТО покажува помалку од 40 % од капацитетот
-ЦРВЕНО покажува дека се преостанати само уште 30 минути пред да се ислучи автоматски

-за да го включите мерниот уред, притиснете на ласерското копче С кога го користите БЕЗ автоматско нивелирање или на лизгачкиот прекинувач F во положбата ⑥а за да го отключите елементот за нивелирање кога го користите СО автоматско нивелирање

! веднаш по вклучувањето, мерниот уред испраја ласерски зрак од излезниот отвор D

! не го насочувајте зракот светлина на лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост

-за да го исключите мерниот уред, притиснете на ласерското копче С кога го користите БЕЗ автоматско нивелирање или на лизгачкиот прекинувач F во положбата ⑥b за да го заклучите елементот за нивелирање кога го користите СО автоматско нивелирање
-не го оставајте включениот мерен уред без надзор и исключете го по употребата (другите лица може да се заслепат од ласерскиот зрак)
-доколку не го користите мерниот уред, исключете го, за да заштедите енергија

• Видови употреба

-сите режими може да се изберат СО автоматика за нивелирање (позиција ⑥а) или БЕЗ автоматика за нивелирање (позиција ⑥b)
-постојано притискајте го копчето С додека да се постави посакуваниот режим

1) Режим на вкрстени линии: мерниот уред емитира една хоризонтална и една вертикална ласерска линија ⑦
2) Хоризонтален режим: мерниот уред емитира една хоризонтална ласерска линија ⑧
3) Вертикален режим: мерниот уред емитира една вертикална ласерска линија ⑨

- Работење со автоматика за нивелирање

-поставете го мерниот уред на хоризонтална, цврста подлога или прицврстете го на стативот К
-лизнете го прекинувачот F за да го поставите ⑥ а
-ако функцијата за автоматско нивелирање не е можна, на пр. бидејки површината на која се наога мерниот уред отстапува повеće од 4° од хоризонталната рамнина, ласерските линии трепкаат и индикаторот Е станува црвен
-во ваков случај, поставете го мерниот уред хоризонтално и почекајте го самонивелирањето
-веднаш штом мерниот уред повторно се наога во опсегот за самонивелирање од ± 4 °, ласерските линии постојано светат и индикаторот Е се исклучува
-надвор од полето на самонивелирање од ±4°, работењето со автоматиката за самонивелирање не е возможно, бидејки не може да се гарантира дека ласерските линии ће бидат поставени една кон друга во прав агол
-при вибрации или промена на положбата за време на работата, мерниот уред повторно се нивелира автоматски
-по повторното нивелирање, проверете ја позицијата на хоризонталната одн. вертикалната ласерска линија во однос на референтните точки за да се избегнат грешки

- Работење без автоматика за нивелирање

-лизнете го прекинувачот F за да го поставите ⑥b

-притиснете го ласерското копче С за да го включите ласерскиот зрак
-индикаторот Е постојано свети црвено во овој режим
-при исключена автоматика за нивелирање, мерниот уред може да го држите слободно во рака или да го поставите на навалена подлога

СОВЕТИ ЗА ПРИМЕНА

• За обележување, секогаш користете ја само средината на ласерската линија (ширината на ласерската линија се менува со оддалечувањето)
• Ласерски очила ① (не стандартни се включени)

-ласерските очила J① ја филтрираат околната светлина
-со ова, светлото на ласеор изгледа посветло за очите
-не ги користете ласерските очила како заштитни очила (ласерските очила служат за подобро препознавање на ласерскиот зрак, но не заштитуваат од ласерското зрачење)
-не ги користете ласерските очила како очила за сонце или пак во сообраćајот (ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето на бои)

- Работење со статив (не стандардни се включени)

-стативот К ① овозможува стабилна мерна подлога што може да се подесува по висина
-поставете го мерниот уред со прифатот за статив G на 1/4"-навој на стативот и зашрафете го цврсто со шрафот за фиксирање на стативот

ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Заштитете го мерниот уред од влага и директно изложување на сончеви зраци

• Не го изложувајте мерниот уред на екстремни температури или осцилации во температурата
  (прецизноста на мерниот уред може да се наруши)
  -на пр. не го оставајте долго време во автомобилот
  -оставете го мерниот уред најпрво да се аклиматизира, пред да го ставите во употреба

- Избегнувајте ги ударите и превртувањата на мерниот уред

-доколку се оштети мерниот уред, може да се наруши прецизноста
-по тежок пад или удар, споредете ги ласерските линии за контрола со познатата хоризонтална или вертикална референтна линија

- Притиснете прекинувачот F (на тој начин се блокира осцилирачката единица, која инаку би се оштетила при интензивни движења)

- Постојано одржувајте ја чистотата на мерниот уред

- Не го потопувајте мерниот уред во вода или други течности

- Избришете ги нечистотиите со влажна мека крпа

- Не користете средства за чистење или раствори

- Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата

- Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати -во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)

- Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL)

ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

- Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното губре (само за земјите на ЕУ)

-според Европската Директива 2012/19/ЕС за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање

-символот③ ke ве потсетува на ова кога ke дојде време алатот да го фрлите
