1960 DA - Laserpassare SKIL - Gratis bruksanvisning och manual

Märke	Skil
Modell	1960 DA
Produkttyp	Korslinjelasernivå 360°
Användning	Inomhus, icke professionell
Användningsavstånd	20 m
Nivelleringsnoggrannhet	±0,5 mm/m
Automatisk nivelleringsområde	±4°
Nivelleringstid	≤5 sekunder
Laserklass	2 (635 nm)
Strömförsörjning	Li-polymerbatteri 3,7 V, 1200 mAh
Drifttid	10 timmar
Stativanslutning	1/4"
Mått (L x B x H)	96 x 73 x 107 mm
Vikt	0,44 kg
Driftstemperatur	-5°C till +40°C
Förvaringstemperatur	-20°C till +70°C
Max relativ luftfuktighet	90%
Driftslägen	Korslinjer, horisontell, vertikal
Nivellering	Automatisk (≤5 s) och manuell
Batteriladdningsindikator	Ja (GRÖN >40%, GUL <40%, RÖD <30 min)
Säkerhet	Laser klass 2, titta inte in i strålen
Underhåll	Mjuk fuktig trasa, inga lösningsmedel
Reparerbarhet	Endast auktoriserad Skil servicecenter
Medföljande tillbehör	Laddningskabel (adapter medföljer inte)
Tillvalsutrustning	Synskyddsglasögon, stativ

Vanliga frågor - 1960 DA SKIL

Hur laddar man batteriet i Skil 1960 DA lasernivå?

Batteriet laddas via den medföljande kabeln genom att ansluta den till laddningsgränssnittet A och till en USB-laddare (5 V, ≥0,5 A, medföljer inte). Indikatorn B blinkar röd (laddning <30 min), gul (>30 min) eller grön (>90%). Den lyser fast grönt när laddningen är klar.

Vad betyder batterinivåindikatorn under användning?

Under användning är indikatorn B grön om återstående kapacitet >40%, gul om <40%, och röd om det är mindre än 30 minuter kvar innan automatisk avstängning.

Hur slår man på och av enheten?

För att slå på utan automatisk nivellering, tryck på knapp C. Med automatisk nivellering, skjut strömbrytaren F till läge ⑥a. För att stänga av, tryck på C (manuellt läge) eller skjut F till läge ⑥b (låsning).

Vilka driftslägen finns tillgängliga?

Tryck flera gånger på C för att välja: korslinjeläge (horisontell + vertikal), horisontellt läge (horisontell linje) eller vertikalt läge (vertikal linje). Dessa lägen är tillgängliga med eller utan automatisk nivellering.

Hur använder man automatisk nivellering?

Placera enheten på en stabil yta eller ett stativ. Skjut F till läge ⑥a. Om lutningen är >4°, blinkar lasrarna och indikatorn E blir röd. Placera den horisontellt; när den är inom ±4°-området, förblir lasrarna tända och E släcks.

Vad gör man om automatisk nivellering inte fungerar?

Om lasrarna blinkar och indikatorn E är röd, överstiger ytan det automatiska nivelleringsområdet (±4°). Placera enheten på en mer horisontell yta. Vid stöt nivelleras enheten automatiskt efter stabilisering.

Kan jag använda enheten utan automatisk nivellering?

Ja. Skjut F till läge ⑥b och tryck på C för att aktivera lasern. Indikatorn E förblir röd. Du kan hålla enheten i handen eller placera den på ett lutande underlag.

Hur rengör man lasernivån?

Använd en mjuk och fuktig trasa. Doppa den aldrig i vatten eller andra vätskor. Använd inte rengöringsmedel eller lösningsmedel. Rengör regelbundet laserutgångsområdet för att avlägsna damm.

Vad gör man vid fel eller haveri?

Lämna reparation endast till ett auktoriserat Skil servicecenter. Skicka tillbaka verktyget inte demonterat tillsammans med ditt köpbevis. Skador orsakade av överbelastning eller felaktig användning täcks inte av garantin.

Ingår tillbehör som stativ eller glasögon?

Nej, stativ K och synskyddsglasögon för laserstråle J medföljer inte som standard. De finns som tillval. Laddningskabel H medföljer, men nätadaptern måste köpas separat.

BRUKSANVISNING 1960 DA SKIL

360° korslinjelaser 1960/1961

INTRODUKTION

• Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer
• Mätverktyget får användas uteslutande på heltäckta platser
• Det här verktyget är inte avsedd för yrkesmässig användning
• Förvara dessa anvisningar säkert och låt dem följa med mätverktyget

TEKNISKA DATA

Mätområde (ungefärligt)*	20m (1960), 30m (1961)
Nivellerings-noggrannhet	±0,5 mm/m
Självjusteringsområde±4°
Mättid ≤5 sekunder
Driftstemperatur -5°C till +40°C
Förvaringstemperatur -20°C till +70°C
Relativ fuktighet (max.)	90 %
Laserklass 2
Lasertyp 635 nm (1960), 520 nm (1961)

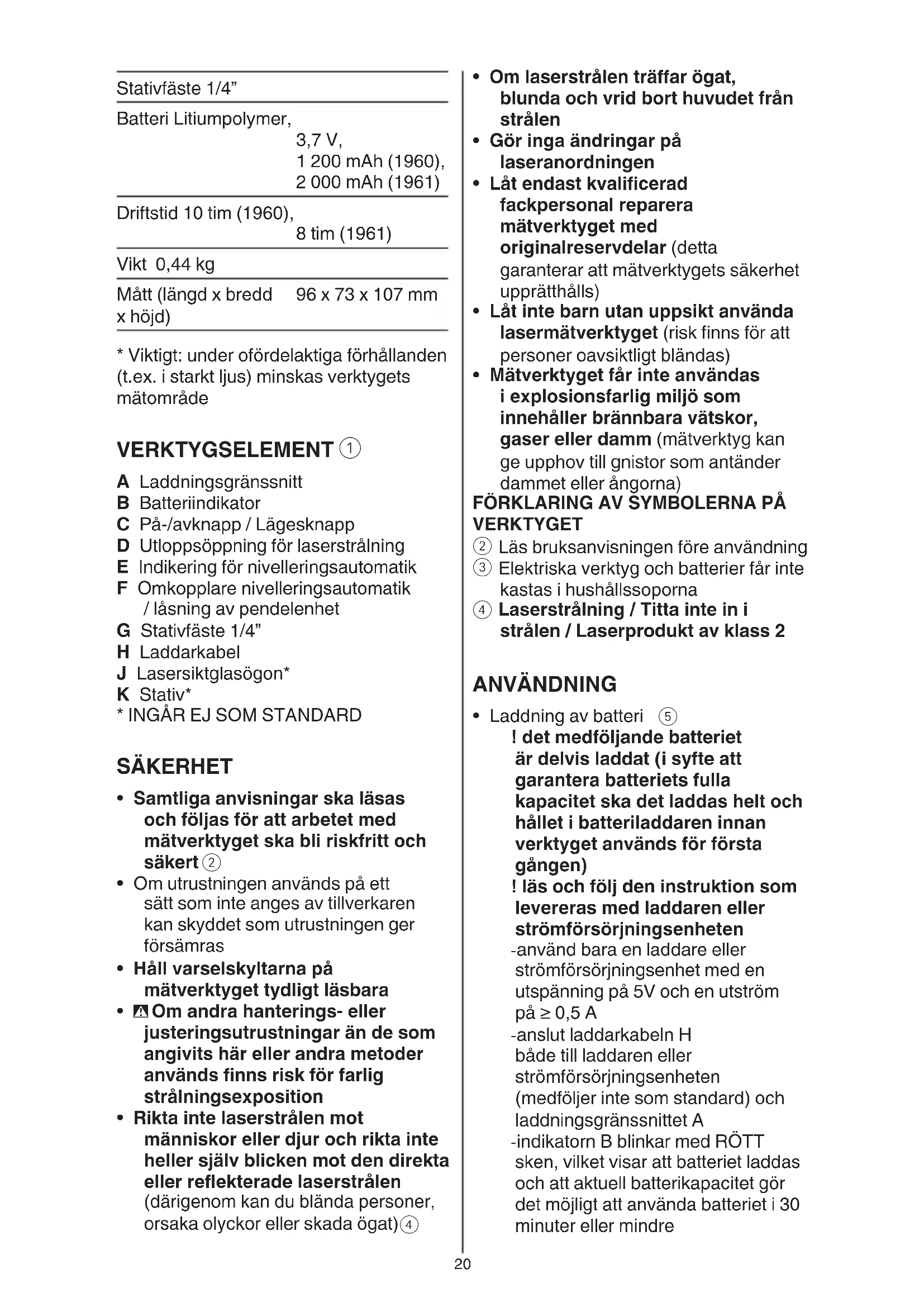

Stativfäste 1/4"

Batteri Litiumpolymer,

3,7 V,

1 200 mAh (1960),

2 000 mAh (1961)

Driftstid 10 tim (1960), 8 tim (1961)

Vikt 0,44 kg

Mätt (längd x bredd 96 x 73 x 107 mm x höjd)

* Viktigt: under ofördelaktiga förhållanden (t.ex. i starkt ljus) minskas verktygets mätområde

VERKTYGSELEMENT ①

A Laddningsgränssnitt
B Batteriindikator
C På-/avknapp / Lägesknapp
D Utloppsöppning för laserstrålning
E Indikering för nivelleringsautomatik
F Omkopplare nivelleringsautomatik / låsning av pendelenhet
G Stativfäste 1/4"
H Laddarkabel
J Lasersiktglasögon*
K Stativ*
* INGÅR EJ SOM STANDARD

SÄKERHET

• Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert ②
• Om utrustningen används på ett sätt som inte anges av tillverkaren kan skyddet som utrustningen ger försämras
• Håll varselskyltarna på mätverktyget tydligt läsbara
• Om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition

• Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen (därigenom kan du blända personer, orsaka olyckor eller skada ögat)④

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen
  • Gör inga ändringar på laseranordningen

• Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar (detta garanterar att mätverktygets säkerhet upprätthålls)
• Låt inte barn utan uppsikt använda lasermätverktyget (risk finns för att personer oavsiktligt bländas)
• Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm (mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna)
  ② Läs bruksanvisningen före användning
  ③ Elektriska verktyg och batterier får inte kastas i hushållssoporna
  ④ Laserstrålning / Titta inte in i strålen / Laserprodukt av klass 2

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

ANVÄNDNING

• Laddning av batteri ⑤
! det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)
! läs och följ den instruktion som levereras med laddaren eller strömförsörjningsenheten
-använd bara en laddare eller strömförsörjningsenhet med en utspänning på 5V och en utström på ≥ 0,5 A
-anslut laddarkabeln H både till laddaren eller strömförsörjningsenheten (medföljer inte som standard) och laddningsgränssnittet A
-indikatorn B blinkar med RÖTT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i 30 minuter eller mindre

-indikatorn B blinkar med GULT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i mer än 30 minuter

-indikatorn B blinkar med GRÖNT sken, vilket visar att batteriet är laddat till mer än 90 % av full kapacitet

-indikatorn B lyser med GRÖNT fast sken, vilket visar att batteriet är fulladdat

-vid användning visar indikatorn för batterinivå B återstående batterikapacitet med olika färger

-GRÖNT anger mer än 40 % av full kapacitet

-GULT anger mindre än 40 % av full kapacitet

-RÖTT anger att det bara är 30 minuter kvar före automatisk avstängning

- Till/från ⑥

-starta mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥ a för att låsa upp nivelleringsenheten vid användning MED automatisk nivellering

! direkt efter start skickar mätverktyget ut en laserstråle ur utgångsöppningen D

! rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ

-stäng av mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥b för att låsa nivelleringsenheten vid användning MED automatisk nivellering

-lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete (risk finns att andra personer bländas av laserstrålen)

-spar energi och koppla från mätverktyget när du inte använder det

- Driftsätt

-alla lägen kan väljas MED nivelleringsautomatik (läge ⑥a) eller UTAN nivelleringsautomatik (läge ⑥b)

-tryck på knappen C upprepade gånger tills önskat läge har ställts in

1) Krysslinjeläge: mätverktyget genererar en vågrät och en lodrät laserlinje ⑦

2) Horisontalläge: mätverktyget genererar en vågrät laserlinje ⑧

3) Vertikalläge: mätverktyget genererar en lodrät laserlinje ⑨

- Användning med nivelleringsautomatik

-ställ mätverktyget på ett vägrätt, fast underlag eller sätt fast det i stativet K

-skjut brytaren F till läget ⑥ a

-om den automatiska nivelleringsfunktionen inte är möjlig, t.ex. för att ytan på vilken mätverktyget står avviker mer än 4° från horisontalplanet, blinkar riktstrålen och indikatorn E blir röd

-ställ i detta fall mätverktyget vågrätt och vänta på självnivelleringen

-så snart mätverktyget är inom självnivelleringsområdet på ±4° igen lyser riktstrålarna kontinuerligt och indikatorn E släcks

-utanför självnivelleringsområdet på ±4 ° kan den automatiska nivelleringen inte användas; i detta fall kan inte garanteras att laserstålarna förlöper i rät vinkel mot varandra

-vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt

-kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning

- Användning utan nivelleringsautomatik -skjut brytaren F till läget ⑥b

-tryck på laserknappen C för att slå på laserstrålen

-indikatorn E lyser med fast rött sken i det här läget

-vid fränkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta

ANVÄNDNINGSTIPS

• Använd alltid laserlinjens centrum för märkning (laserpunktens bredd förändras i relation till avståndet)
• Lasersiktglasögon ① (ingår inte som standard)
  -lasersiktglasögonen J ① filtrerar bort omgivningsljuset
  -det här gör att laserljuset ser ljusare ut
  -lasersiktglasögonen får inte användas som skyddsglasögon
  (lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning)
  -lasersiktglasögonen får inte användas som solglasögon eller i trafiken (lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg)

- Användning med stativ (ingår inte som standard)

-stativet K ① är ett stabilt och i höjdläge inställbart mätunderlag

-sätt upp mätverktyget med stativfästet G på stativets 1/4"-gänga och dra fast stativets lässkruv

UNDERHÅLL / SERVICE

• Det här verktyget är inte avsedd för yrkesmässig användning
• Skydda mätverktyget mot väta och direkt solljus
• Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar (mätverktygets precision kan påverkas menligt)
  -lämna inte mätverktyget under en längre tid t.ex. i bilen
  -låt det balanseras innan du använder det

- Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller ner

-om mätverktyget skadas kan noggrannheten nedsättas

-efter en kraftig stöt eller ett fall ska laserlinjerna kontrolleras mot en känd vågrät eller lodrät referenslinje

- Skjut omkopplaren F (härvid låses pendelenheten, eftersom risk finns

att den i annat fall skadas vid kraftiga rörelser)

• Se till att mätverktyget alltid hålls rent
• Mätverktyget får inte doppas i vatten eller andra vätskor
• Torka av mätverktyget med en fuktig, mjuk trasa

- Använd inte rengöringseller lösningsmedel

- Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas

- Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

-sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

- Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

MILJÖ

- Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning

-symbolen ③ kommer att påminna om detta när det är tid att kassera
