Produkttyp	360° korslinjelasernivå
Märke	Skil
Modell	1961 DA
Användningsavstånd (ungefärligt)	30 m
Noggrannhet	±0,5 mm/m
Autonivelleringsområde	±4°
Nivelleringstid	≤5 sekunder
Driftstemperatur	-5°C till +40°C
Förvaringstemperatur	-20°C till +70°C
Max relativ luftfuktighet	90 %
Laserklass	2
Lasertyp (våglängd)	520 nm
Stativanlutning	1/4\"
Batteri	Li-pol, 3,7 V, 2000 mAh
Drifttid	8 h
Vikt	0,44 kg
Mått (L x B x H)	96 x 73 x 107 mm
Driftslägen	Korslinjer, horisontell, vertikal
Autonivellering	Ja, avstängbar (pendelbrytare)
Batteristatusindikator	Ja (färger: grön, gul, röd)
Laddning	via USB-kabel (5 V, ≥0,5 A)
Underhåll	Mjuk, fuktig trasa, inga lösningsmedel
Säkerhet	Laser klass 2 – titta inte in i strålen
Reparationsbarhet	Reparation hos auktoriserad SKIL-service

Vanliga frågor - 1961 DA SKIL

Hur laddar jag batteriet på Skil 1961 DA?

Anslut laddarens kabel H till laddaren (5 V, ≥0,5 A) och till gränssnittet A. Indikatorn B visar status: röd (laddning <30 min), gul (>30 min), grön (>90%), fast grön (full).

Hur tänder jag lasernivån?

För användning med autonivellering, skjut omkopplaren F till läge ⑥a. För användning utan autonivellering, tryck på knappen C. Lasern tänds omedelbart.

Vad gör jag om lasern blinkar och indikatorn E är röd?

Det betyder att enheten är utanför autonivelleringsområdet (±4°). Placera enheten på en stabil horisontell yta och vänta tills nivelleringen är klar. Blinkandet upphör och indikatorn släcks.

Vilka driftslägen finns tillgängliga?

Tre lägen finns: korslinjer (horisontell + vertikal), endast horisontell och endast vertikal. Tryck flera gånger på knappen C för att växla mellan dem.

Hur använder jag autonivelleringen?

Placera enheten på ett stabilt underlag och skjut omkopplaren F till läge ⑥a. Enheten nivellerar sig automatiskt (område ±4°). Vid stöt nivellerar den om sig automatiskt.

Kan jag använda enheten utan autonivellering?

Ja, skjut omkopplaren F till läge ⑥b (pendellås) och tryck på knappen C. Indikatorn E förblir röd. Du kan då hålla enheten i handen eller placera den på en lutande yta.

Hur rengör jag lasernivån?

Använd en mjuk, fuktig trasa (inga rengöringsmedel eller lösningsmedel). Rengör regelbundet området runt laseröppningen. Sänk aldrig ned enheten i vatten.

Vilka säkerhetsåtgärder bör jag vidta?

Rikta aldrig laserstrålen mot personer eller djur. Titta inte in i strålen (risk för ögonskada). Enheten är laserklass 2. Förvara den utom räckhåll för barn utan tillsyn.

Är enheten vattentät eller vattenbeständig?

Nej, den är inte konstruerad för nedsänkning. Skydda den mot fukt och stänk. Rengör endast med en lätt fuktad trasa.

Var kan jag reparera min lasernivå?

Reparationer ska utföras av ett auktoriserat SKIL-servicecenter. Lämna in enheten odemonterad med ditt köpbevis. Se www.skil.com för adresser.

BRUKSANVISNING 1961 DA SKIL

360° korslinjelaser 1960/1961

INTRODUKTION

• Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer
• Mätverktyget får användas uteslutande på heltäckta platser
• Det här verktyget är inte avsedd för yrkesmässig användning
• Förvara dessa anvisningar säkert och låt dem följa med mätverktyget

TEKNISKA DATA

Mätområde (ungefärligt)*	20m (1960), 30m (1961)
Nivellerings-noggrannhet	±0,5 mm/m
Självjusteringsområde±4°
Mättid ≤5 sekunder
Driftstemperatur -5°C till +40°C
Förvaringstemperatur -20°C till +70°C
Relativ fuktighet (max.)	90 %
Laserklass 2
Lasertyp 635 nm (1960), 520 nm (1961)

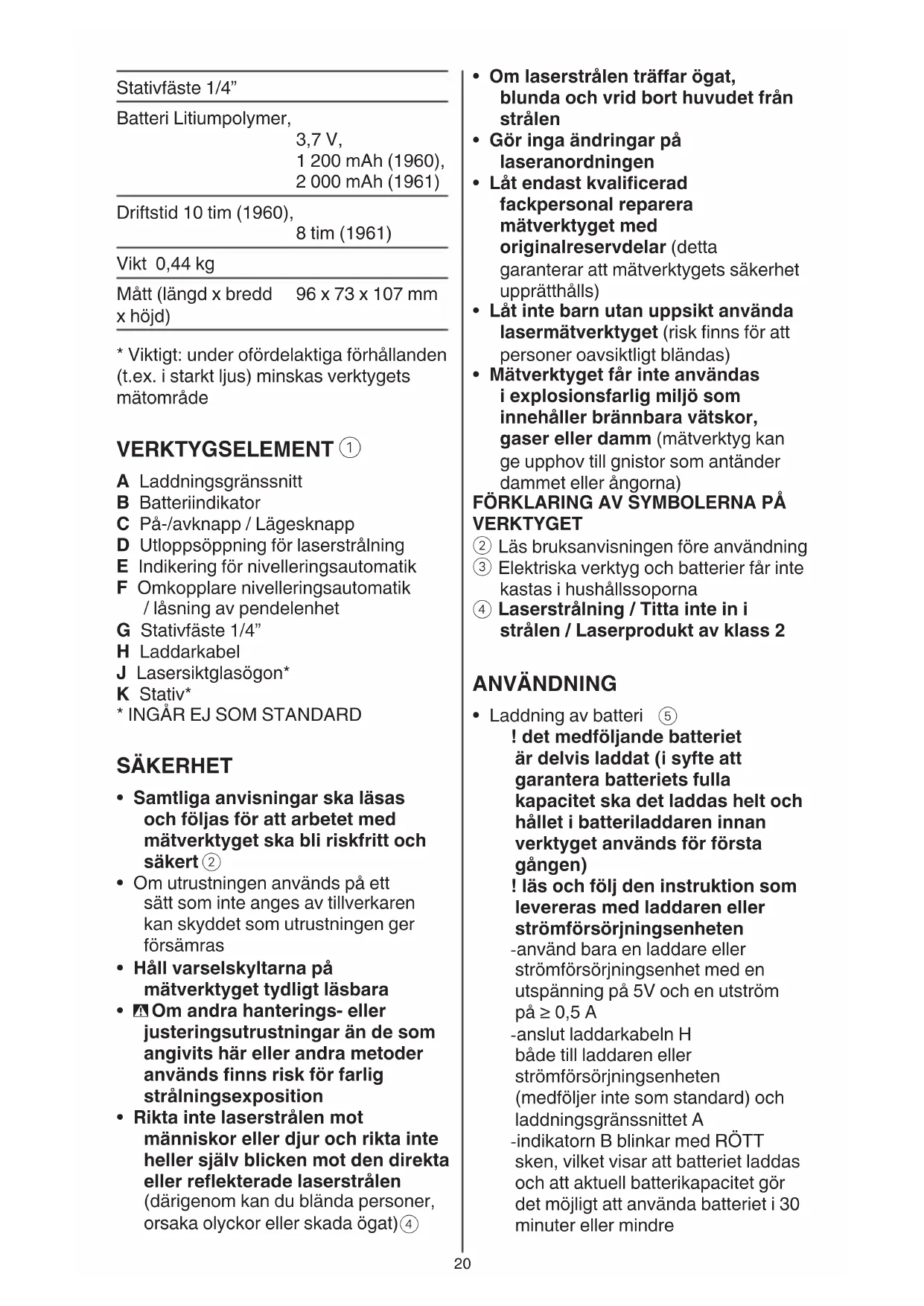

Stativfäste 1/4"

Batteri Litiumpolymer,

3,7 V,

1 200 mAh (1960),

2 000 mAh (1961)

Driftstid 10 tim (1960),

8 tim (1961)

Vikt 0,44 kg

Mått (längd x bredd 96 x 73 x 107 mm

x höjd)

* Viktigt: under ofördelaktiga förhållanden (t.ex. i starkt ljus) minskas verktygets mätområde

VERKTYGSELEMENT ①

A Laddningsgränssnitt

B Batteriindikator

C På-/avknapp / Lägesknapp

D Utloppsöppning för laserstrålning

F Omkopplare nivelleringsautomatik / låsning av pendelenhet

G Stativfäste 1/4"

H Laddarkabel

J Lasersiktglasögon*

K Stativ*

* INGÅR EJ SOM STANDARD

SÄKERHET

- Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert ②

- Om utrustningen används på ett sätt som inte anges av tillverkaren kan skyddet som utrustningen ger försämras

- Håll varselskyltarna på mätverktyget tydligt läsbara

- Om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition

- Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen (därigenom kan du blända personer, orsaka olyckor eller skada ögat)④

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen

- Gör inga ändringar på laseranordningen

- Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar (detta garanterar att mätverktygets säkerhet upprätthålls)

- Låt inte barn utan uppsikt använda lasermätverktyget (risk finns för att personer oavsiktligt bländas)

- Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm (mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna)

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

② Läs bruksanvisningen före användning

③ Elektriska verktyg och batterier får inte kastas i hushållssoporna

④ Laserstrålning / Titta inte in i strålen / Laserprodukt av klass 2

ANVÄNDNING

! det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

! läs och följ den instruktion som levereras med laddaren eller strömförsörjningsenheten

-använd bara en laddare eller strömförsörjningsenhet med en utspänning på 5V och en utström på ≥ 0,5 A

-anslut laddarkabeln H både till laddaren eller strömförsörjningsenheten (medföljer inte som standard) och laddningsgränssnittet A

-indikatorn B blinkar med RÖTT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i 30 minuter eller mindre

-indikatorn B blinkar med GULT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i mer än 30 minuter

-indikatorn B blinkar med GRÖNT sken, vilket visar att batteriet är laddat till mer än 90 % av full kapacitet

-indikatorn B lyser med GRÖNT fast sken, vilket visar att batteriet är fulladdat

-vid användning visar indikatorn för batterinivå B återstående batterikapacitet med olika färger

-GRÖNT anger mer än 40 % av full kapacitet

-GULT anger mindre än 40 % av full kapacitet

-RÖTT anger att det bara är 30 minuter kvar före automatisk avstängning

- Till/från ⑥

-starta mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥ a för att låsa upp nivelleringsenheten vid användning MED automatisk nivellering

! direkt efter start skickar mätverktyget ut en laserstråle ur utgångsöppningen D

! rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ

-stäng av mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥b för att låsa nivelleringsenheten vid användning MED automatisk nivellering

-lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete (risk finns att andra personer bländas av laserstrålen)

-spar energi och koppla från mätverktyget när du inte använder det

- Driftsätt

-alla lägen kan väljas MED nivelleringsautomatik (läge ⑥a) eller UTAN nivelleringsautomatik (läge ⑥b)

-tryck på knappen C upprepade gånger tills önskat läge har ställts in

1) Krysslinjeläge: mätverktyget genererar en vågrät och en lodrät laserlinje ⑦

2) Horisontalläge: mätverktyget genererar en vägrät laserlinje ⑧

3) Vertikalläge: mätverktyget genererar en lodrät laserlinje ⑨

- Användning med nivelleringsautomatik

-ställ mätverktyget på ett vägrätt, fast underlag eller sätt fast det i stativet K

-skjut brytaren F till läget ⑥ a

-om den automatiska nivelleringsfunktionen inte är möjlig, t.ex. för att ytan på vilken mätverktyget står avviker mer än 4° från horisontalplanet, blinkar riktstrålen och indikatorn E blir röd

-ställ i detta fall mätverktyget vågrätt och vänta på självnivelleringen

-så snart mätverktyget är inom självnivelleringsområdet på ±4° igen lyser riktstrålarna kontinuerligt och indikatorn E släcks

-utanför självnivelleringsområdet på ±4 ° kan den automatiska nivelleringen inte användas; i detta fall kan inte garanteras att laserstålarna förlöper i rät vinkel mot varandra

-vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt

-kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning

- Användning utan nivelleringsautomatik -skjut brytaren F till läget ⑥b

-tryck på laserknappen C för att slå på laserstrålen

-indikatorn E lyser med fast rött sken i det här läget

-vid fränkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta

ANVÄNDNINGSTIPS

• Använd alltid laserlinjens centrum för märkning (laserpunktens bredd förändras i relation till avståndet)
• Lasersiktglasögon ① (ingår inte som standard)

-lasersiktglasögonen J ① filtrerar bort omgivningsljuset
-det här gör att laserljuset ser ljusare ut
-lasersiktglasögonen får inte användas som skyddsglasögon

(lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning)

-lasersiktglasögonen får inte användas som solglasögon eller i trafiken (lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg)

- Användning med stativ (ingår inte som standard)

-stativet K ① är ett stabilt och i höjdläge inställbart mätunderlag

-sätt upp mätverktyget med stativfästet G på stativets 1/4"-gänga och dra fast stativets lässkruv

UNDERHÅLL / SERVICE

• Det här verktyget är inte avsedd för yrkesmässig användning
• Skydda mätverktyget mot väta och direkt solljus
• Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar (mätverktygets precision kan påverkas menligt)
  -lämna inte mätverktyget under en längre tid t.ex. i bilen
  -låt det balanseras innan du använder det

- Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller ner

-om mätverktyget skadas kan noggrannheten nedsättas

-efter en kraftig stöt eller ett fall ska laserlinjerna kontrolleras mot en känd vågrät eller lodrät referenslinje

- Skjut omkopplaren F (härvid låses pendelenheten, eftersom risk finns

att den i annat fall skadas vid kraftiga rörelser)

• Se till att mätverktyget alltid hålls rent
• Mätverktyget får inte doppas i vatten eller andra vätskor
• Torka av mätverktyget med en fuktig, mjuk trasa
• Använd inte rengöringseller lösningsmedel
• Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas
• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

-sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

- Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

MILJÖ

- Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning
-symbolen ③ kommer att påminna om detta när det är tid att kassera
