1961 DA - Laserová vodováha SKIL - Bezplatný návod k obsluze

Typ produktu	Křížový laser 360°
Značka	Skil
Model	1961 DA
Pracovní vzdálenost (přibližná)	30 m
Přesnost nivelace	±0,5 mm/m
Rozsah samo nivelace	±4°
Doba nivelace	≤5 sekund
Provozní teplota	-5°C až +40°C
Skladovací teplota	-20°C až +70°C
Relativní vlhkost max.	90 %
Třída laseru	2
Typ laseru (vlnová délka)	520 nm
Závit pro stativ	1/4"
Baterie	Li-polymer, 3,7 V, 2000 mAh
Doba provozu	8 h
Hmotnost	0,44 kg
Rozměry (D x Š x V)	96 x 73 x 107 mm
Režimy provozu	Křížové linie, horizontální, vertikální
Automatická nivelace	Ano, přepínatelný (kyvadlový spínač)
Indikátor nabití baterie	Ano (barvy: zelená, žlutá, červená)
Nabíjení	přes USB kabel (5 V, ≥0,5 A)
Údržba	Měkký vlhký hadřík, žádná rozpouštědla
Bezpečnost	Laser třídy 2 – nedívejte se do paprsku
Opravitelnost	Oprava autorizovaným servisem SKIL

Často kladené otázky - 1961 DA SKIL

Jak nabíjet baterii Skil 1961 DA ?

Připojte nabíjecí kabel H k nabíječce (5 V, ≥0,5 A) a k rozhraní A. Kontrolka B indikuje stav: červená (nabíjení <30 min), žlutá (>30 min), zelená (>90%), zelená trvale (plně nabito).

Jak zapnout laserovou vodováhu ?

Pro použití s automatickou nivelací posuňte přepínač F do polohy ⑥a. Pro použití bez automatické nivelace stiskněte tlačítko C. Laser se okamžitě rozsvítí.

Co dělat, když laser bliká a indikátor E je červený ?

To znamená, že je přístroj mimo rozsah automatické nivelace (±4°). Umístěte přístroj na stabilní vodorovný povrch a počkejte, než se nivelace provede. Blikání ustane a indikátor zhasne.

Jaké jsou dostupné režimy provozu ?

K dispozici jsou tři režimy: křížové linie (horizontální + vertikální), pouze horizontální a pouze vertikální. Několikrát stiskněte tlačítko C pro jejich procházení.

Jak používat automatickou nivelaci ?

Umístěte přístroj na stabilní podložku, poté posuňte přepínač F do polohy ⑥a. Přístroj se automaticky vyrovná (rozsah ±4°). Při nárazu se automaticky znovu vyrovná.

Mohu přístroj používat bez automatické nivelace ?

Ano, posuňte přepínač F do polohy ⑥b (uzamčení kyvadla) a stiskněte tlačítko C. Indikátor E zůstane červený. Poté můžete přístroj držet v ruce nebo položit na šikmý povrch.

Jak čistit laserovou vodováhu ?

Použijte měkký vlhký hadřík (žádné čisticí prostředky ani rozpouštědla). Pravidelně čistěte oblast kolem laserového otvoru. Přístroj nikdy neponořujte do vody.

Jaká bezpečnostní opatření mám dodržovat ?

Nikdy nemiřte laserový paprsek na osoby nebo zvířata. Nedívejte se do paprsku (riziko poranění oka). Přístroj je třídy laseru 2. Uchovávejte mimo dosah dětí bez dozoru.

Je přístroj vodotěsný nebo odolný vůči vodě ?

Ne, není určen k ponoření. Chraňte jej před vlhkostí a stříkající vodou. Čistěte pouze mírně navlhčeným hadříkem.

Kde mohu nechat opravit svou laserovou vodováhu ?

Opravy musí být svěřeny autorizovanému servisnímu středisku SKIL. Vraťte přístroj nerozebraný s dokladem o koupi. Adresy naleznete na www.skil.com.

NÁVOD K OBSLUZE 1961 DA SKIL

- Měřící přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar

• Měřící přístroj je výhradně vhodný pro provoz na uzavřených místech nasazení
• Tento nástroj není určen k profesionálnímu použití
• Tyto pokyny dobře uschovejte a pokud budete měřicí přístroj předávat dále, přiložte je

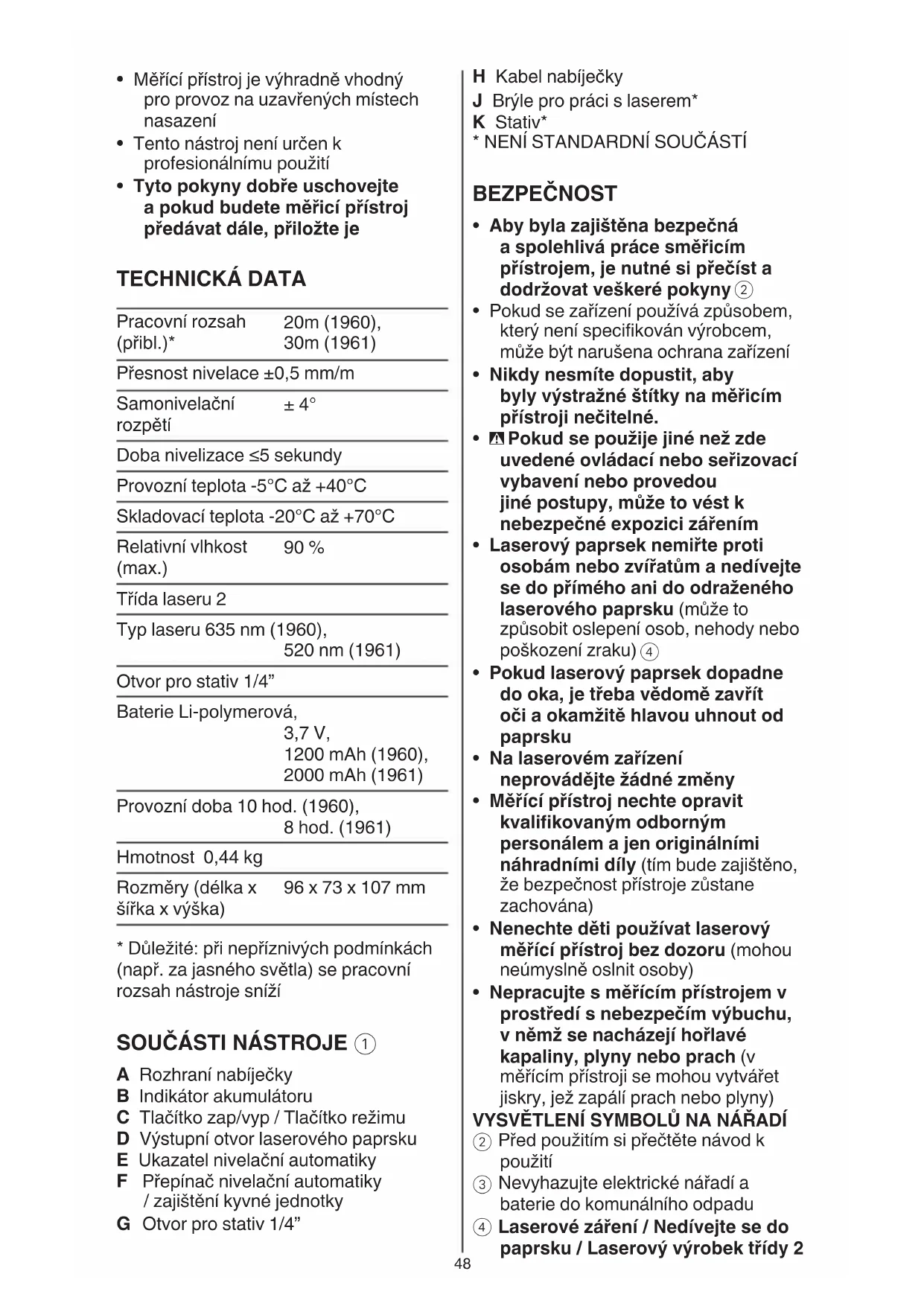

TECHNICKÁ DATA

Pracovní rozsah (přibl.)*	20m (1960), 30m (1961)
Přesnost nivelace ±0,5 mm/m
Samonivelační rozpětí	±4°
Doba nivelizace ≤5 sekundy
Provozní teplota -5°C až +40°C
Skladovací teplota -20°C až +70°C
Relativní vlhkost (max.)	90 %
Třída laseru 2
Typ laseru 635 nm (1960), 520 nm (1961)
Otvor pro stativ 1/4”
Baterie Li-polymerová, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Provozní doba 10 hod. (1960), 8 hod. (1961)
Hmotnost 0,44 kg
Rozměry (délka x šířka x výška)	96 x 73 x 107 mm

* Důležité: při nepříznivých podmínkách (např. za jasného světla) se pracovní rozsah nástroje sníží

SOUČÁSTI NÁSTROJE ①

A Rozhraní nabíječky
B Indikátor akumulátoru
C Tlačítko zap/vyp / Tlačítko režimu
D Výstupní otvor laserového paprsku
E Ukazatel nivelační automatiky
F Přepínač nivelační automatiky / zajištění kyvné jednotky
G Otvor pro stativ 1/4"

H Kabel nabíječky

J Brýle pro práci s laserem*

K Stativ*

* NENÍ STANDARDNÍ SOUČÁSTÍ

BEZPEČNOST

• Aby byla zajištěna bezpečná a spolehlivá práce směřicím přístrojem, je nutné si přecíst a dodržovat veškeré pokyny ②
• Pokud se zařízení používá způsobem, který není specifikován výrobcem, může být narušena ochrana zařízení
• Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné.

- Pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením

- Laserový paprsek nemířte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku (může to způsobit oslepení osob, nehody nebo poškození zraku) ④

- Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku

- Na laserovém zařízení neprovádějte žádné změny

- Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly (tím bude zajištěno, že bezpečnost přístroje zůstane zachována)

- Nenechte děti používat laserový měřící přístroj bez dozoru (mohou neúmyslně oslnit osoby)

- Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach (v měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny)

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

② Pred použitím si přečtěte návod k použití

③ Nevyhazujte elektrické nářadí a baterie do komunálního odpadu

④ Laserové záření / Nedívejte se do paprsku / Laserový výrobek třídy 2

OBSLUHA

• Nabíjení akumulátorů ⑤

! dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce)

! přečtěte si a dodržujte pokyny dodané s nabíječkou nebo napájením

-používejte pouze nabíječku nebo napájení s výstupním napětím 5 V a výstupním proudem ≥ 0,5 A

-připojte kabel nabíječky H k nabíječce nebo napájení (není standardní součástí) a rozhraní nabíječky A

-indikátor B bliká ČERVENĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu 30 minut nebo méně

-indikátor B bliká ŽLUTĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu přesahující 30 minut

-indikátor B bliká ZELENĚ, což znamená, že je akumulátor nabitý na více než 90 % plné kapacity

-indikátor B nepřetržitě svítí ZELENĚ, když je akumulátor plně nabitý

- Indikátor akumulátoru B ①

-během používání indikátor akumulátoru B zobrazuje zbývající kapacitu různými barvami

-ZELENÁ znamená více než 40 % plné kapacity

-ŽLUTÁ znamená méně než 40 % plné kapacity

-ČERVENÁ znamená, že zbývá pouze 30 minut před tím, než se nástroj automaticky vypne

- Zapnuto/vypnuto ⑥

-pokud chcete měřicí přístroj zapnout, stiskněte bud’ tlačitko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy ⑥a pro odemčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace

! bezprostředně po zapnutí měřící přístroj odešle laserový paprsek z výstupního otvoru D

! nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti

-pokud chcete měřicí přístroj vypnout, stiskněte bud’ tlačitko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy ⑥b pro zamčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace

-neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte (mohly by být laserovým paprskem oslněny jiné osoby)

-pokud měřicí přístroj nepoužíváte, vypněte jej, aby se šetřila energie

- Druhy provozu

-všechny režimy lze zvolit S automatickou nivelací (poloha ⑥a) nebo BEZ automatickou nivelací (poloha ⑥b)

-opakovaným stisknutím tlačítka C nastavte požadovaný režim

1) Provoz křížových přímek: měřicí přístroj promítá jednu vodorovnou a jednu svislou laserovou čáru ⑦

2) Vodorovný provoz: měřicí přístroj promítá jednu vodorovnou laserovou čáru ⑧

3) Svislý provoz: měřicí přístroj promítá jednu svislou laserovou čáru ⑨

- Práce s nivelační automatikou

-postavte měřicí přístroj na vodorovný, pevný podklad nebo ho upevněte na stativ K

-přesuňte přepínač F do polohy ⑥a

-pokud funkce automatické nivelace není možná, např. protože povrch, na kterém měřící přístroj stojí, se odchyluje o více než 4° od vodorovné roviny, laserové přímky blikají a indikátor E svítí červeně

-v takovém případě postavte měřicí přístroj vodorovně a vyčkejte na samonivelaci

-jakmile se měřící přístroj znovu dostane do rozsahu samonivelace ±4°, laserové přímky se rozsvítí nepřetržitě a indikátor E zhasne

-vně rozsahu samonivelace ±4° není práce s nivelační automatikou možná, poněvadž jinak nelze zaručit, aby laserové přímky probíhaly navzájem v pravém úhlu

-při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje

-po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabrář chybám

- Práce bez nivelační automatiky

-přesuňte přepínač F do polohy ⑥b

-pro spuštění laserového paprsku stiskněte tlačítko laseru C

-v tomto režimu začne indikátor E nepřetržitě svítit červeně

-při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad

NÁVOD K POUŽITÍ

- K označení používejte pouze střed přímky laseru (šířka laserové přímky se mění se vzdáleností)

- Brýle pro práci s laserem ① (není standardní součástí příslušenství)

-brýle pro práci s laserem J ① odfiltrují okolní světlo

-díky tomu se světlo laseru jeví očím jako jasnější

-nepoužívejte brýle pro práci s laserem jako ochranné brýle (brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem)

-nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu (brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev)

- Práce se stativem (není standardní součástí příslušenství)

-stativ K ① poskytuje stabilní, výškově přestavitelný měřící základ

-měřící přístroj nasad'te otvorem pro stativ G na závit 1/4" stativu a pevně jej pomocí stavěcího šroubu stativu přišroubujte

ÚDRŽBA / SERVIS

- Tento nástroj není určen k profesionálnímu použití

- Chraňte měřící přístroj před vlhkem a přímým slunečním zářením

- Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům (může být omezena přesnost přístroje)

-nenechávejte jej např. delší dobu ležet v autě

-nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu

- Zabraňte prudkým nárazům a pádům měřicího přístroje

-díky poškozením měřicího přístroje může být negativně ovlivněna přesnost

-po silném nárazu či pádu porovnejte laserové přímky kvůli kontrole se známou vodorovnou nebo svislou referenční přímkou

- Pokud měřicí přístroj přenášíte, posuňte přepínač F (tím se zajistí kyvná jednotka, která se jinak může při silných pohybech poškodit)

- Udržujte měřící přístroj vždy čistý

- Měřící přístroj neponořujte do vody nebo jiných kapalin

- Nečistoty otřete vlhkým, měkkým hadříkem

- Nepoužívejte žádné čistící prostředky a rozpouštědla

- Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky

- Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

- Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

ŽIVOTNÍ PROSTŘEDÍ

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU)
  -podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování
  -symbol ③ na to upozorňuje
