Produkto tipas	Kryžminių linijų 360° lazerinis nivelyras
Prekės ženklas	Skil
Modelis	1961 DA
Naudojimo atstumas (apytikslis)	30 m
Nivelyravimo tikslumas	±0,5 mm/m
Automatinio nivelyravimo diapazonas	±4°
Nivelyravimo trukmė	≤5 sekundės
Darbinė temperatūra	nuo -5°C iki +40°C
Laikymo temperatūra	nuo -20°C iki +70°C
Santykinė drėgmė maks.	90 %
Lazerio klasė	2
Lazerio tipas (bangos ilgis)	520 nm
Trikojo jungtis	1/4 colio
Akumuliatorius	Li-polimerinis, 3,7 V, 2000 mAh
Naudojimo trukmė	8 val.
Svoris	0,44 kg
Matmenys (I x P x A)	96 x 73 x 107 mm
Veikimo režimai	Kryžminės linijos, horizontalus, vertikalus
Automatinis nivelyravimas	Taip, perjungiamas (švytuoklės jungiklis)
Akumuliatoriaus įkrovos indikatorius	Taip (spalvos: žalia, geltona, raudona)
Įkrovimas	per USB kabelį (5 V, ≥0,5 A)
Priežiūra	Minkšta, drėgna šluoste, be tirpiklių
Saugumas	2 klasės lazeris – nežiūrėkite į spindulį
Remontas	Remontas atliekamas SKIL įgaliotame centre

Dažnai užduodami klausimai - 1961 DA SKIL

Kaip įkrauti Skil 1961 DA akumuliatorių?

Prijunkite įkroviklio kabelį H prie įkroviklio (5 V, ≥0,5 A) ir prie sąsajos A. Indikatorius B rodo būseną: raudona (įkrovimas <30 min), geltona (>30 min), žalia (>90%), pastovi žalia (pilna).

Kaip įjungti lazerinį nivelyrą?

Naudojimui su automatiniu nivelyravimu, perjunkite jungiklį F į padėtį ⑥a. Naudojimui be automatinio nivelyravimo, paspauskite mygtuką C. Lazeris įsijungia iš karto.

Ką daryti, jei lazeris mirksi, o indikatorius E yra raudonas?

Tai reiškia, kad prietaisas yra už automatinio nivelyravimo diapazono (±4°). Padėkite prietaisą ant stabilios horizontalios vietos ir palaukite, kol nivelyravimas bus baigtas. Mirksėjimas sustoja ir indikatorius užgęsta.

Kokie yra galimi veikimo režimai?

Galimi trys režimai: kryžminės linijos (horizontali + vertikali), tik horizontalus ir tik vertikalus. Kelis kartus paspauskite mygtuką C, kad juos peržiūrėtumėte.

Kaip naudoti automatinį nivelyravimą?

Padėkite prietaisą ant stabilaus paviršiaus, tada perjunkite jungiklį F į padėtį ⑥a. Prietaisas automatiškai nivelyruoja (diapazonas ±4°). Jei atsiranda smūgis, jis automatiškai persinivelyruoja.

Ar galiu naudoti prietaisą be automatinio nivelyravimo?

Taip, perjunkite jungiklį F į padėtį ⑥b (švytuoklės užraktas) ir paspauskite mygtuką C. Indikatorius E lieka raudonas. Tada galite laikyti prietaisą rankoje ar pastatyti ant pasvirusio paviršiaus.

Kaip išvalyti lazerinį nivelyrą?

Naudokite minkštą, drėgną šluostę (be ploviklių ar tirpiklių). Reguliariai valykite vietą aplink lazerio angą. Niekada nepanardinkite prietaiso į vandenį.

Kokių saugumo priemonių turėčiau imtis?

Niekada nenukreipkite lazerio spindulio į žmones ar gyvūnus. Nežiūrėkite į spindulį (akių sužalojimo pavojus). Prietaisas yra 2 lazerio klasės. Laikykite jį vaikams nepasiekiamoje vietoje be priežiūros.

Ar prietaisas yra atsparus vandeniui ar nepralaidus?

Ne, jis nėra sukurtas panardinimui. Saugokite jį nuo drėgmės ir purslų. Valykite tik šiek tiek drėgna šluoste.

Kur galiu suremontuoti savo lazerinį nivelyrą?

Remontą turi atlikti SKIL įgaliotas aptarnavimo centras. Grąžinkite neišardytą prietaisą su pirkimo įrodymu. Adresus rasite www.skil.com.

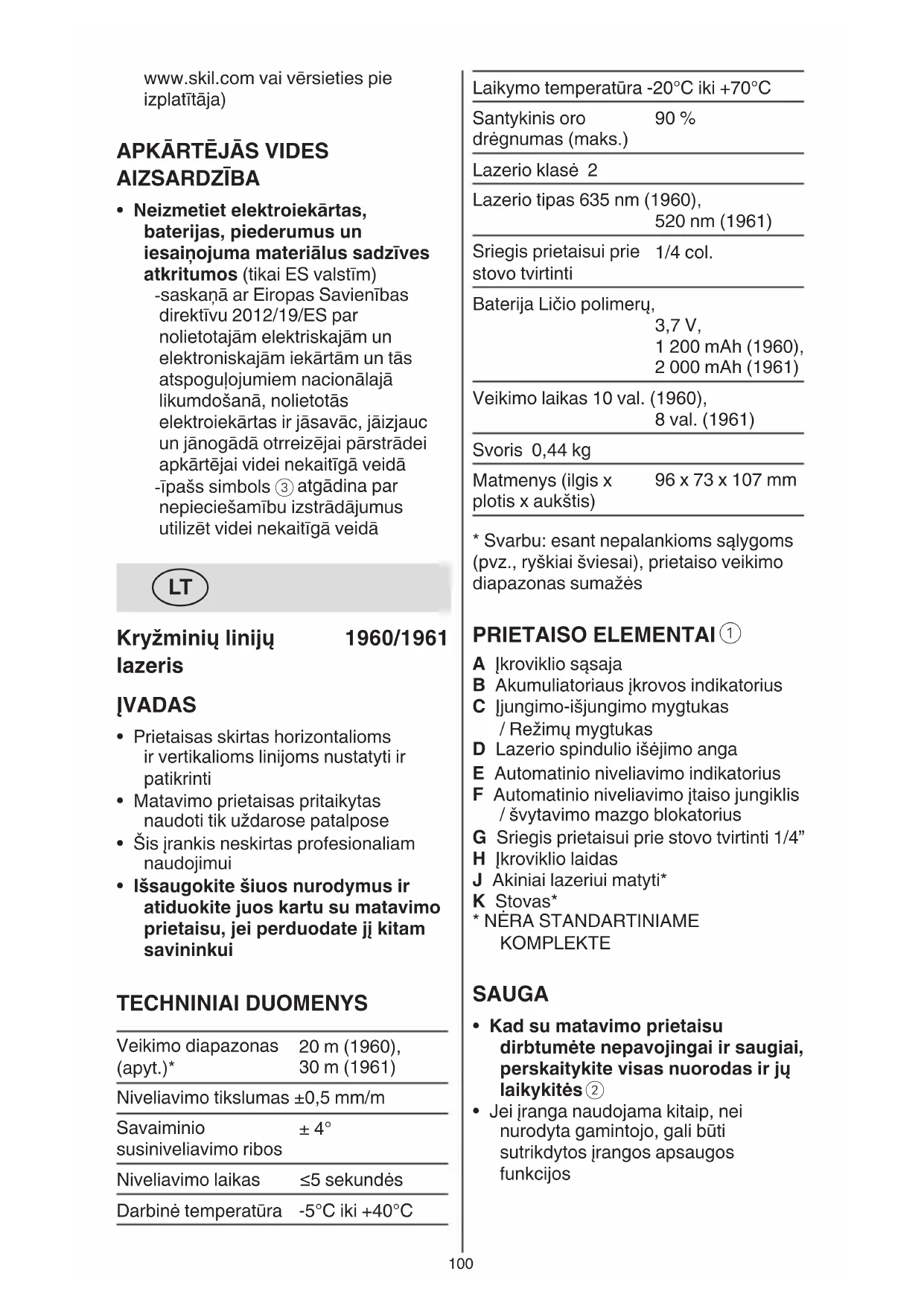

NAUDOJIMO INSTRUKCIJA 1961 DA SKIL

Kryžminių linijų 1960/1961 lazeris

IVADAS

• Prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti
• Matavimo prietaisas pritaikytas naudoti tik uždarose patalpose
• Šis įrankis neskirtas profesionaliam naudojimui
• Išsaugokite šiuos nurodymus ir atiduokite juos kartu su matavimo prietaisu, jei perduodate jį kitam savininkui

TECHNINIAI DUOMENYS

Veikimo diapazonas (apyt.)*	20 m (1960), 30 m (1961)
Niveliavimo tikslumas	±0,5 mm/m
Savaiminio susiniveliavimo ribos	±4°
Niveliavimo laikas	≤5 sekundès
Darbinė temperatūra	-5°C iki +40°C

Laikymo temperatūra -20°C iki +70°C
Santykinis oro drėgnumas (maks.)	90 %
Lazerio klasė 2
Lazerio tipas 635 nm (1960), 520 nm (1961)
Sriegis prietaisui prie stovo tvirtinti	1/4 col.
Baterija Ličio polimerų, 3,7 V, 1 200 mAh (1960), 2 000 mAh (1961)
Veikimo laikas 10 val. (1960), 8 val. (1961)
Svoris 0,44 kg
Matmenys (ilgis x plotis x aukštis)	96 x 73 x 107 mm

* Svarbu: esant nepalankioms sąlygoms (pvz., ryškiai šviesai), prietaiso veikimo diapazonas sumažės

PRIETAISO ELEMENTAI ①

A Ikroviklio sąsaja
B Akumuliatoriaus jkrovos indikatorius
C Jjungimo-išjungimo mygtukas / Režimų mygtukas
D Lazerio spindulio išėjimo anga
E Automatinio niveliavimo indikatorius
F Automatinio niveliavimo įtaiso jungiklis / švytavimo mazgo blokatorius
G Sriegis prietaisui prie stovo tvirtinti 1/4"

H Ikroviklio laidas

J Akiniai lazeriui matyti*

K Stovas*

* NÈRA STANDARTINIAME KOMPLEKTE

SAUGA

- Kad su matavimo prietaisu dirbtumète nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės ②

- Jei jranga naudojama kitaip, nei nurodyta gamintojo, gali būti sutrikdytos jrangos apsaugos funkcijos

• Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi
• Jei naudojami kitokie nei čia aprašyti valdymo ar justavimo jrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas
• Nenukreipkite lazerio spindulio j žmones ar gyvūnus ir patys nežiūrėkite j tiesioginį ar atspindėtą lazerio spindulį (lazeriniais spinduliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims) ④

- Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio

- Nedarykite jokių lazerinio įtaiso pakeitimų

- Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis (taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti)

- Saugokite, kad vaikai be suaugusiujų priežiūros nenaudotų lazerinio matavimo prietaiso (jie gali netyčia apakinti žmones)

- Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių (matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai)

ANT PRIETAISO ESANČIŲ SIMBOLIŲ REIKŠMĖS

② Prieš naudodami įrankį perskaitykite instrukciju vadovą
③ Nemeskite elektrinių įrankių ir baterijos į buitinių atliekų konteinerius
④ Lazerio spinduliavimas / Nežiūrėkite į spindulį / 2 Klasės lazerio gaminys

NAUDOJIMAS

• Akumuliatoriaus jkrovimas ⑤ ! pridedamas akumuliatorius yra iš dalies ikrautas (norėdami užtikrinti didžiausią akumuliatoriaus talpą, prieš pirmą kartą naudodami elektrinį įrankį, visiškai įkraukite akumuliatorių įkrovikliu)

! perskaitykite instrukciją, pateiktą su įkrovikliu arba maitinimo šaltiniu, ir jos laikykitės

-naudokite tik jkroviklj arba maitinimo šaltinj, kurio išėjimo įtampa yra 5 V ir išėjimo srovė – ≥ 0,5 A
-sujunkite jkroviklio kabelj H su jkrovikliu arba maitinimo šaltiniu (nėra standartiniame įrangos komplekte) ir su jkroviklio sąsaja A
-indikatorius B mirksi RAUDONAI, t. y. rodo, kad akumuliatorius yra jkraunamas, o esamo akumuliatoriaus jkrovos lygio užtektų tam, kad prietaisas veiktų 30 minučių arba ilgiau
-indikatorius B mirksi GELTONAI, t. y. rodo, kad akumuliatorius yra jkraunamas, o esamo akumuliatoriaus jkrovos lygio užtektų tam, kad prietaisas veiktų ilgiau nei 30 minučių
-indikatorius B mirksi ŽALIAI, t. y. rodo, kad akumuliatorius ikrautas daugiau nei 90 % visos jo talpos
-nuolat ŽALIAI degantis indikatorius B rodo, kad akumuliatorius yra visiškai jkrautas

- Akumuliatoriaus jkrovos indikatorius B ①

-naudojant akumuliatoriaus jkrovos indikatorius B skirtingomis spalvomis rodo likusią akumuliatoriaus talpą

-ŽALIA rodo, kad liko daugiau nei 40 % visos talpos

-GELTONA rodo, kad liko mažiau nei 40 % visos talpos

-RAUDONA rodo, kad liko tik 30 minučių, kol automatiškai išsijungs

• ljungimas/išjungimas ⑥

-jei norite jjungti matavimo prietaisą, paspauskite bet kurį lazerio mygtuką C, kai prietaisą naudojate BE automatinio niveliavimo funkcijos, arba perjunkite jungiklj F į padėtį ⑥a tam, kad atblokuotumėte niveliavimo įtaisą, kai prietaisą norite naudoti SU automatinio niveliavimo funkcija

! iš karto jjungtas matavimo prietaisas jjungia lazerio spindulj, kuris šviečia iš išėjimo angos D

! nenukreipkite lazerio spindulio j kitus asmenis ar gyvūnus ir nežiūrėkite j lazerio spindulį patys, net ir būdami atokiau nuo prietaiso

-jei norite išjungti matavimo prietaisą, paspauskite bet kurį lazerio mygtuką C, kai prietaisą naudojate BE automatinio niveliavimo funkcijos, arba perjunkite jungiklj F į padėtį ⑥b tam, kad užrakintumėte niveliavimo įrenginį, kai prietaisą naudojate SU automatinio niveliavimo funkcija

-nepalikite jungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite

(lazerio spindulys gali apakinti kitus žmones)

-jei matavimo prietaiso nenaudojate, kad taupytumete energija, jì išjunkite

- Veikimo režimai

-visus režimus galima pasirinkti tiek SU automatinio niveliavimo funkcija (padėtis ⑥a), tiek ir BE jos (padėtis ⑥b)

-spaudykite mygtuką C, kol bus nustatytas pageidaujamas režimas

1) Kryžminių linijų režimas: matavimo prietaisas sukuria horizontalią ir vertikalią lazerio liniją ⑦

2) Horizontalus režimas: matavimo prietaisas sukuria horizontalia lazerio linija ⑧

3) Vertikalus režimas: matavimo prietaisas sukuria vertikalią lazerio linija ⑨

• Automatinis niveliavimas

-matavimo prietaisą pastatykite ant horizontalaus, tvirto pagrindo, pritvirtinkite ji prie stovo K

-perjunkite jungiklj F j padètį ⑥ a

-jei automatinio niveliavimo funkcijos naudoti nejmanoma, pvz., dėl to, kad paviršiaus, ant kurio matavimo prietaisas stovi, nuokrypis pagal horizontalią plokštumą yra didesnis nei 4°, lazerio linijos mirksi, o indikatorius E tampa raudonas

-tokiu atveju, matavimo prietaisą pastatykite horizontaliai ir palaukite, kol savaime susiniveliuos

-kai tik matavimo prietaisas vėl atsiduria ±4° automatinio niveliavimo diapazone, lazerio linijos ima šviesti nuolat ir indikatorius E išsijungia

-už savaiminio išsilyginimo diapazono ±4° ribų dirbti su automatinio niveliavimo įtaisu galimybių nėra, nes negalima užtikrinti, kad lazerio linijos viena kitos atžvilgiu eis stačiu kampu

-jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas

-kad išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu

- Darbas išjungus automatinį niveliavimą

-perjunkite jungiklj F j padètį ⑥b

-paspauskite lazerio mygtuką C, kad jjungtumėte lazerio spindulį

-šiuo režimu indikatorius E nuolat šviečia raudonai

-kai automatinio niveliavimo įtaisas išjungtas, matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo

NAUDOJIMO PATARIMAI

• Visada žymėkite tik lazerio linijos vidurį (kintant atstumui lazerio linijos plotis taip pat kinta)
• Akiniai lazeriui matyti ① (néra standartiniame komplekte)

-akiniai lazeriui matyti J ① išfiltruoja aplinkos šviesą

-dèl to akims lazerio šviesa atrodo šviesesné

-nenaudokite lazerio matymo akinių kaip apsauginių akinių (specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio)

-nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami (lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą)

- Naudojimas su trikoju stovu (néra standartiniame komplekte)

-ant stovo K① prietaisas stovi stabiliai ir juo galima reguliuoti

prietaiso aukšti

-matavimo prietaiso jungtį, skirtą prietaisui prie stovo tvirtinti, G įstatykite ant stovo 1/4” sriegio ir tvirtai užveržkite stovo fiksuojamuoju varžtu

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui
• Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio
• Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų (gali būti pakenkiama matavimo prietaiso tikslumui)
  -pvz., nepalikite jo ilgesnį laiką automobilyje
  -prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis

- Saugokite, kad matavimo prietaisas nenukristų ir nebūtų sutrenkiamas

-pažeidus prietaisą gali būti pakenkiama tikslumui

-prietaisui nukritus arba jj sutrenkus, patikrinkite lazerio spindulio linijas su žinoma horizontalia arba vertikalia atskaitos linija

- Prieš transportuodami matavimo prietaisą, pastumkite jungiklj F (tokiu būdu užblokuojamas švytavimo mazgas, nes prietaisui smarkiai judant neužblokuotas mazgas gali būti pažeidžiamas)

- Matavimo prietaisas visuomet turi būti švarus

- Nepanardinkite matavimo prietaiso j vandenj ir kitokius skysčius

- Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu

- Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių

- Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai; atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių

- Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas

jgaliotose SKIL elektrinių įrankių remonto dirbtuvėse

-neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

- Turėkite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės i jus aptarnaujanti prekybos atstovą)

APLINKOSAUGA

- Nemeskite elektrinių įrankių, baterijos, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms)

-pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu

-apie tai primins simbolis ③, kai reikės išmesti atitarnavusį prietaisą
