1961 DA - Laser-taso SKIL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ristiinlinjalaser 360°
Merkki	Skil
Malli	1961 DA
Käyttöetäisyys (likimääräinen)	30 m
Tasoitustarkkuus	±0,5 mm/m
Automaattinen tasoalue	±4°
Tasoitusaika	≤5 sekuntia
Käyttölämpötila	-5°C - +40°C
Säilytyslämpötila	-20°C - +70°C
Suurin suhteellinen kosteus	90 %
Luokan laser	2
Lasertyyppi (aallonpituus)	520 nm
Jalustan liitäntä	1/4"
Akku	Li-polymeeri, 3,7 V, 2000 mAh
Käyttöaika	8 h
Paino	0,44 kg
Mitat (P x L x K)	96 x 73 x 107 mm
Käyttötavat	Ristiinlinjat, vaakasuora, pystysuora
Automaattinen tasoitus	Kyllä, kytkettävä (heilurikytkin)
Akun varaustason ilmaisin	Kyllä (värit: vihreä, keltainen, punainen)
Lataus	USB-kaapelin kautta (5 V, ≥0,5 A)
Huolto	Pehmeä, kostea liina, ei liuottimia
Turvallisuus	Luokan 2 laser – älä katso säteeseen
Korjattavuus	Korjaus valtuutetussa SKIL-huoltokeskuksessa

Usein kysytyt kysymykset - 1961 DA SKIL

Kuinka ladata Skil 1961 DA:n akku?

Liitä latauskaapeli H laturiin (5 V, ≥0,5 A) ja liitäntään A. Ilmaisin B näyttää tilan: punainen (lataus <30 min), keltainen (>30 min), vihreä (>90%), tasainen vihreä (täysi).

Kuinka kytkeä lasertaso päälle?

Käyttääksesi automaattisella tasoituksella, liu'uta kytkin F asentoon ⑥a. Käyttääksesi ilman automaattista tasoitusta, paina painiketta C. Laser syttyy heti.

Mitä tehdä, jos laser vilkkuu ja ilmaisin E on punainen?

Tämä tarkoittaa, että laite on automaattisen tasoituksen alueen ulkopuolella (±4°). Aseta laite vakaalle vaakasuoralle pinnalle ja odota tasoituksen valmistumista. Vilkunta lakkaa ja ilmaisin sammuu.

Mitkä käyttötavat ovat käytettävissä?

Kolme tilaa on käytettävissä: ristiinlinjat (vaaka + pysty), vaakasuora vain ja pystysuora vain. Paina painiketta C useita kertoja selataksesi niitä.

Kuinka käyttää automaattista tasoitusta?

Aseta laite vakaalle alustalle ja liu'uta kytkin F asentoon ⑥a. Laite tasoittuu automaattisesti (alue ±4°). Iskun sattuessa se tasoittuu automaattisesti uudelleen.

Voiko laitetta käyttää ilman automaattista tasoitusta?

Kyllä, liu'uta kytkin F asentoon ⑥b (heilurilukitus) ja paina painiketta C. Ilmaisin E pysyy punaisena. Voit sitten pitää laitetta kädessä tai asettaa sen kaltevalle alustalle.

Kuinka puhdistaa lasertaso?

Käytä pehmeää, kosteaa liinaa (ei pesuaineita tai liuottimia). Puhdista säännöllisesti laseraukon ympäristö. Älä koskaan upota laitetta veteen.

Mitä turvatoimia minun on noudatettava?

Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin. Älä katso säteeseen (silmävamman riski). Laite on luokan 2 laser. Pidä se poissa lasten ulottuvilta ilman valvontaa.

Onko laite vedenpitävä tai vedenkestävä?

Ei, se ei ole suunniteltu upotettavaksi. Suojaa se kosteudelta ja roiskeilta. Puhdista vain kevyesti kostutetulla liinalla.

Missä voin korjauttaa lasertasoni?

Korjaukset tulee antaa valtuutetulle SKIL-huoltokeskukselle. Palauta laite kokoamattomana ostotositteen kanssa. Katso osoitteet osoitteesta www.skil.com.

KÄYTTÖOHJE 1961 DA SKIL

• Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen
• Mittaustyökalu on tarkoitettu ainoastaan sisätilakäyttöön
• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

- Pidä nämä ohjeet hyvässä tallessa ja anna ne mittaustyökalun mukana edelleen seuraavalla käyttäjälle

TEKNISET TIEDOT

Työskentelyetäisyys20m (1960), (noin)* 30m (1961)
Tasaustarkkuus ±0,5 mm/m
Itsetasausalue ± 4°
Vaaitusaika ≤5 sekuntia
Käyttölämpötila -5°C - +40 °C
Säilytyslämpötila -20°C ja +70°C
Suhteellinen 90 % kosteus (maks.)
Laserluokka 2
Lasertyppi 635 nm (1960), 520 nm (1961)
Jalustan 1/4"kiinnityskierre
Akku Litiumpolymeeri, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Käyttöaika 10 h (1960), 8 h (1961)
Paino 0,44 kg
Mitat (pituus x leveys x korkeus)	96 x 73 x 107 mm

*Tärkeää: huonot olosuhteet (esim. kirkas valo) saattavat lyhentää työkalun työskentelyetäisyyttä

LAITTEEN OSAT ①

A Laturin liitäntä
B Akun lataustilan merkkivalo
C Käyttöpainike / Käyttömuotopainike
D Lasersäteen ulostuloaukko
E Automaattisen tasauksen näyttö
F Automaattisen tasauksen kytkin / heiluriyksikön lukitus
G Jalustan kiinnityskierre 1/4"
H Latausjohto
J Lasertarkkailulasit*
K Jalusta*
* EI SISÄLLY VAKIONA

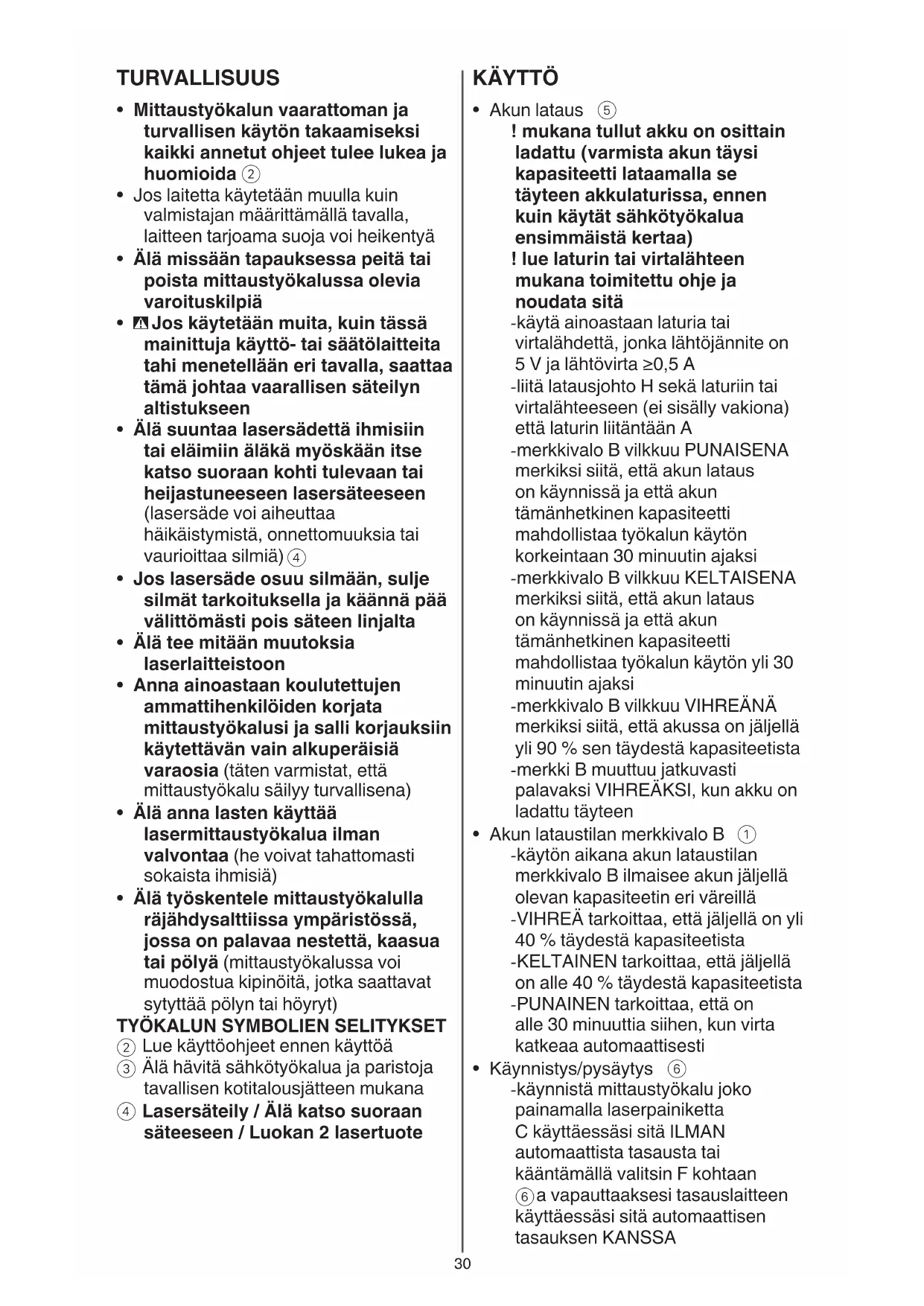

TURVALLISUUS

- Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida ②

- Jos laitetta käytetään muulla kuin valmistajan määrittämällä tavalla, laitteen tarjoama suoja voi heikentyä

- Älä missään tapauksessa peitä tai poista mittaustyökalussa olevia varoituskilpiä

- Jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen

- Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen (lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä) ④

- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta

- Älä tee mitään muutoksia laserlaitteistoon

- Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia (täten varmistat, että mittaustyökalu säilyy turvallisena)

- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa (he voivat tahattomasti sokaista ihmisiä)

- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä (mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt)

TYÖKALUN SYMBOLIEN SELITYKSET

② Lue käyttöohjeet ennen käyttöä
③ Älä hävitä sähkötyökalua ja paristoja tavallisen kotitalousjätteen mukana
④ Lasersäteily / Älä katso suoraan säteeseen / Luokan 2 lasertuote

KÄYTTÖ

- Akun lataus ⑤

! mukana tullut akku on osittain ladattu (varmista akun täysi kapasiteetti lataamalla se täyteen akkulaturissa, ennen kuin käytät sähkötyökalua ensimmäistä kertaa)

! lue laturin tai virtalähteen mukana toimitettu ohje ja noudata sitä

-käytä ainoastaan laturia tai virtalähdettä, jonka lähtöjännite on 5 V ja lähtövirta ≥0,5 A

-liitä latausjohto H sekä laturiin tai virtalähteeseen (ei sisälly vakiona) että laturin liitäntään A

-merkkivalo B vilkkuu PUNAISENA merkiksi siitä, että akun lataus on käynnissä ja että akun tämänhetkinen kapasiteetti mahdollistaa työkalun käytön korkeintaan 30 minuutin ajaksi

-merkkivalo B vilkkuu KELTAISENA merkiksi siitä, että akun lataus on käynnissä ja että akun tämänhetkinen kapasiteetti mahdollistaa työkalun käytön yli 30 minuutin ajaksi

-merkkivalo B vilkkuu VIHREÄNÄ merkiksi siitä, että akussa on jäljellä yli 90 % sen täydestä kapasiteetista

-merkki B muuttuu jatkuvasti palavaksi VIHREÄKSI, kun akku on ladattu täyteen

- Akun lataustilan merkkivalo B ①

-käytön aikana akun lataustilan merkkivalo B ilmaisee akun jäljellä olevan kapasiteetin eri väreillä -VIHREÄ tarkoittaa, että jäljellä on yli 40 % täydestä kapasiteetista -KELTAINEN tarkoittaa, että jäljellä on alle 40 % täydestä kapasiteetista -PUNAINEN tarkoittaa, että on alle 30 minuuttia siihen, kun virta katkeaa automaattisesti

• Käynnistys/pysäytys ⑥

-käynnistä mittaustyökalu joko painamalla laserpainiketta C käyttäessäsi sitä ILMAN automaattista tasausta tai kääntämällä valitsin F kohtaan

⑥ a vapauttaaksesi tasauslaitteen käyttäessäsi sitä automaattisen tasauksen KANSSA

! Välittömästi käynnistyksen jälkeen mittaustyökalu lähettää lasersäteen ulostuloaukosta D

! älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa

-kytke mittaustyökalu pois päältä joko painamalla laserpainiketta C käyttäessäsi sitä ILMAN automaattista tasausta tai kääntämällä valitsin F kohtaan ⑥b lukitaksesi tasauslaitteen käyttäessäsi sitä automaattisen tasauksen KANSSA

-älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen

(lasersäde saattaa häikäistä muita henkilöitä)

-katkaise energiansäästön takia virta mittaustyökalusta, kun et käytä sitä

- Käyttömuodot

-kaikki käyttömuodot voidaan valita joko tasausautomatiikan KANSSA (asentoon ⑥a) tai ILMAN sitä (asentoon ⑥b)

-painele painiketta C useita kertoja, kunnes toivottu tila on asetettu

1) Ristilinjakäyttömuoto: mittaustyökalu muodostaa vaakasuoran ja pystysuoran laserlinjan ⑦

2) Vaakasuora käyttömuoto: mittaustyökalu muodostaa vaakasuoran laserlinjan ⑧

3) Pystysuora käyttömuoto: mittaustyökalu muodostaa pystysuoran laserlinjan ⑨

- Työskentely automaattisen tasauksen kanssa

-aseta mittaustyökalu vaakasuoralle ja tukevalle alustalle tai kiinnitä se jalustaan K

-käännä valitsin F kohtaan⑥a

-jos automaattisen tasaustoiminnon käyttö ei ole mahdollista, esimerkiksi koska pinta, jolla mittaustyökalu on, poikkeaa yli 4° vaakatasosta, laserlinjat vilkkuvat merkkivalo E muuttuu punaiseksi

-aseta tässä tapauksessa mittaustyökalu vaakasuoraan asentoon ja odota, että itsetasaus saadaan suoritettua

-kun mittaustyökalu on jälleen ±4° alueella, jolla itsetasaus on

mahdollista, laserlinjat palavat jatkuvasti ja merkkivalo E sammuu

-itsetasausalueen ±4° ulkopuolella ei automaattisen tasauksen kanssa voida työskennellä, koska silloin ei voida taata, että laserlinjat kulkevat suorassa kulmassa toisiinsa nähden

-jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen

-tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi

- Työskentely ilman automaattista tasausta

-käännä valitsin F kohtaan⑥b

-paina laserpainiketta C kytkeäksesi lasersäteen päälle

-merkkivalo E muuttuu tässä tilassa punaiseksi ja palaa jatkuvasti

-automaattisen tasauksen ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle

VINKKEJÄ

• Käytä aina vain laserlinjan keskipistettä merkintää varten (laserlinjan leveys muuttuu etäisyyden muuttuessa)
• Lasertarkkailulasit ① (ei sisälly toimitukseen)

-lasertarkkailulasit J ① suodattavat pois ympäristön valon

-se saa laserin valon näyttämään kirkkaammalta

-älä käytä lasertarkkailulaseja suojalaseina (lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä)

-älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä (lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä)

- Työskentely jalustan kanssa (ei sisälly toimitukseen)

-jalusta K① tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä
-aseta mittaustyökalun jalustakiinnitys G jalustan

1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla

HOITO / HUOLTO

- Tätä työkalua ei ole tarkoitettu ammattikäyttöön

- Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta

- Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille (voivat vaikuttaa mittaustyökalun tarkkuuteen) -älä esim. jätä sitä pitkäksi aikaa autoon -anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä

• Vältä kovia iskuja tai mittaustyökalun pudottamista

-mittaustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen -voimakkaan iskun tai putoamisen jälkeen tulee laserviivoja verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan

- Työnnä kytkin F (tällöin heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna)

- Pidä aina mittaustyökalu puhtaana

- Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin

- Pyyhi pois lika kostealla pehmeällä rievulla

- Älä käytä puhdistusaineita tai liuottimia

- Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa

- Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi -toimita työkalu sitä osiin purkamatta lähimpään SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitettynä

- Ota huomioon, että takuu ei kata työkalun ylikuormituksesta tai vääärästä käsittelystä johtuvia vahinkoja (katso SKILin takuuehdot osoitteesta www.skil.com tai kysy jälleenmyyjältä)

YMPÄRISTÖNSUOJELU

- Älä hävitä sähkötyökalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen

-symboli ③ muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi
