Type product	360° kruislaserniveau
Merk	Skil
Model	1961 DA
Gebruiksafstand (bij benadering)	30 m
Nivelleernauwkeurigheid	±0,5 mm/m
Automatisch nivelleerbereik	±4°
Nivelleertijd	≤5 seconden
Bedrijfstemperatuur	-5°C tot +40°C
Opslagtemperatuur	-20°C tot +70°C
Maximale relatieve luchtvochtigheid	90%
Laserklasse	2
Lasertype (golflengte)	520 nm
Statiefaansluiting	1/4"
Batterij	Li-polymeer, 3,7 V, 2000 mAh
Gebruiksduur	8 uur
Gewicht	0,44 kg
Afmetingen (L x B x H)	96 x 73 x 107 mm
Bedrijfsmodi	Kruislijnen, horizontaal, verticaal
Automatisch nivelleren	Ja, schakelbaar (pendelschakelaar)
Batterijladingindicator	Ja (kleuren: groen, geel, rood)
Opladen	via USB-kabel (5 V, ≥0,5 A)
Onderhoud	Zachte, vochtige doek, geen oplosmiddelen
Veiligheid	Laser klasse 2 – niet in de straal kijken
Repareerbaarheid	Reparatie door erkend SKIL-servicecentrum

Veelgestelde vragen - 1961 DA SKIL

Hoe laad ik de batterij van de Skil 1961 DA op?

Sluit de kabel van de oplader H aan op de oplader (5 V, ≥0,5 A) en op de interface A. Het lampje B geeft de status aan: rood (laden <30 min), geel (>30 min), groen (>90%), groen continu (vol).

Hoe schakel ik het laserniveau in?

Voor gebruik met automatisch nivelleren schuift u de schakelaar F naar stand ⑥a. Voor gebruik zonder automatisch nivelleren drukt u op de knop C. De laser gaat onmiddellijk aan.

Wat moet ik doen als de laser knippert en indicator E rood is?

Dit betekent dat het apparaat buiten het automatische nivelleerbereik (±4°) is. Plaats het apparaat op een stabiel horizontaal oppervlak en wacht tot het nivelleren is voltooid. Het knipperen stopt en de indicator dooft.

Welke bedrijfsmodi zijn beschikbaar?

Er zijn drie modi beschikbaar: kruislijnen (horizontaal + verticaal), alleen horizontaal en alleen verticaal. Druk meerdere keren op de knop C om ze te doorlopen.

Hoe gebruik ik het automatisch nivelleren?

Plaats het apparaat op een stabiele ondergrond en schuif de schakelaar F naar stand ⑥a. Het apparaat nivelleert automatisch (bereik ±4°). Bij een stoot nivelleert het automatisch opnieuw.

Kan ik het apparaat gebruiken zonder automatisch nivelleren?

Ja, schuif de schakelaar F naar stand ⑥b (pendelvergrendeling) en druk op de knop C. De indicator E blijft rood. U kunt het apparaat dan in de hand houden of op een schuine ondergrond plaatsen.

Hoe reinig ik het laserniveau?

Gebruik een zachte, vochtige doek (geen reinigingsmiddelen of oplosmiddelen). Maak regelmatig het gebied rond de laseropening schoon. Dompel het apparaat nooit onder in water.

Welke veiligheidsmaatregelen moet ik nemen?

Richt de laserstraal nooit op mensen of dieren. Kijk niet in de straal (risico op oogletsel). Het apparaat is laserklasse 2. Houd het buiten bereik van kinderen zonder toezicht.

Is het apparaat waterdicht of waterbestendig?

Nee, het is niet ontworpen om te worden ondergedompeld. Bescherm het tegen vocht en spatten. Reinig alleen met een licht vochtige doek.

Waar kan ik mijn laserniveau laten repareren?

Reparaties moeten worden uitgevoerd door een erkend SKIL-servicecentrum. Stuur het apparaat niet gedemonteerd terug met uw aankoopbewijs. Raadpleeg www.skil.com voor adressen.

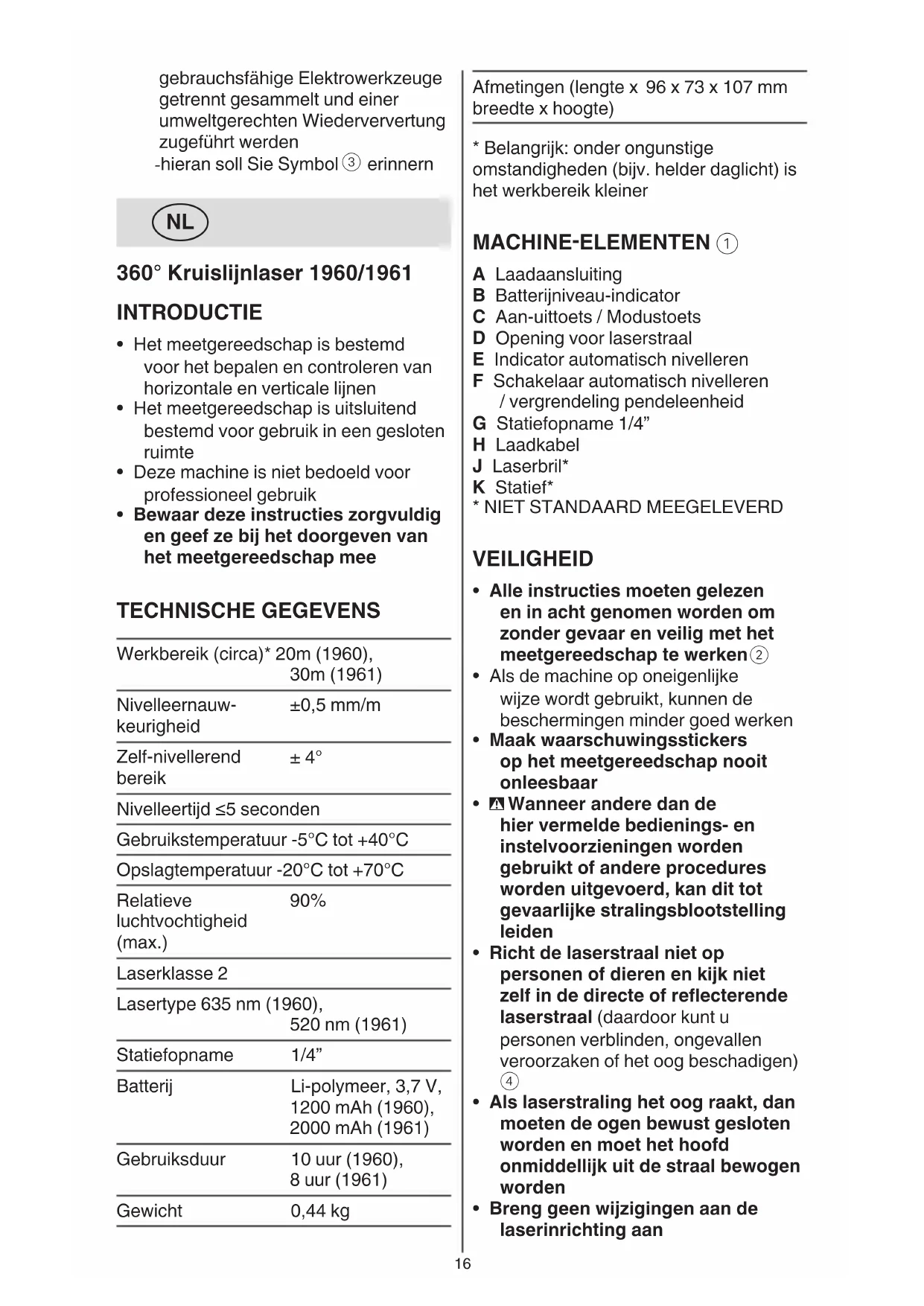

GEBRUIKSAANWIJZING 1961 DA SKIL

360° Kruislijnlaser 1960/1961

INTRODUCTIE

• Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen
• Het meetgereedschap is uitsluitend bestemd voor gebruik in een gesloten ruimte
• Deze machine is niet bedoeld voor professioneel gebruik
• Bewaar deze instructies zorgvuldig en geef ze bij het doorgeven van het meetgereedschap mee

TECHNISCHE GEGEVENS

Werkbereik (circa)* 20m (1960),30m (1961)
Nivelleernauw-keurigheid	±0,5 mm/m
Zelf-nivellerend bereik	±4°
Nivelleertijd ≤5 seconden
Gebruikstemperatuur -5°C tot +40°C
Opslagtemperatuur -20°C tot +70°C
Relatieve luchtvochtigheid (max.)	90%
Laserklasse 2
Lasertype 635 nm (1960),520 nm (1961)
Statiefopname	1/4"
Batterij	Li-polymeer, 3,7 V,1200 mAh (1960),2000 mAh (1961)
Gebruiksduur	10 uur (1960),8 uur (1961)
Gewicht	0,44 kg

Afmetingen (lengte x 96 x 73 x 107 mm breedte x hoogte)

* Belangrijk: onder ongunstige omstandigheden (bijv. helder daglicht) is het werkbereik kleiner

MACHINE-ELEMENTEN ①

A Laadaansluiting
B Batterijniveau-indicator
C Aan-uittoets / Modustoets
D Opening voor laserstraal
E Indicator automatisch nivelleren
F Schakelaar automatisch nivelleren / vergrendeling pendeleenheid
G Statiefopname 1/4"
H Laadkabel
J Laserbril*
K Statief*
* NIET STANDAARD MEEGELEVERD

VEILIGHEID

• Alle instructies moeten gelezen en in acht genomen worden om zonder gevaar en veilig met het meetgereedschap te werken②
• Als de machine op oneigenlijke wijze wordt gebruikt, kunnen de beschermingen minder goed werken
• Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar
• Wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden
• Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of reflecterende laserstraal (daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen) ④
• Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden

• Breng geen wijzigingen aan de laserinrichting aan

• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen (daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft)

• Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken (anders kunnen personen worden verblind)
• Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden (in het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking kunnen brengen)

② Lees de gebruiksaanwijzing vóór gebruik
③ Geef elektrisch gereedschap en batterijen niet met het huisvuil mee
④ Laser-straling / Kijk niet in de straal / Klasse 2 laser product

GEBRUIK

- Opladen batterij ⑤

! de geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

! lees en volg alle aanwijzingen op die bij de oplader en de netvoeding zijn geleverd

-gebruik uitsluitend een oplader of netvoeding met een uitgangsspanning van 5V en een uitgangsstroom van ≥0,5A
-sluit de laadkabel H aan op zowel de oplader of netvoeding (niet standaard meegeleverd) als op de laadaansluiting A
-indicator B knippert ROOD om aan te geven dat de batterij wordt opgeladen en dat bij het huidige energieniveau het gereedschap nog

slechts 30 minuten of minder is te gebruiken

-indicator B knippert GEEL om aan te geven dat de batterij wordt opgeladen en dat bij het huidige energieniveau het gereedschap nog langer dan 30 minuten is te gebruiken
-indicator B knippert GROEN om aan te geven dat de batterij tot meer dan 90% van zijn capaciteit is opgeladen
-indicator B licht continu GROEN op om aan te geven dat de batterij volledig is opgeladen

-tijdens het gebruik toont de batterijniveau-indicator B de resterende energiereserve met verschillende kleuren
-GROEN duidt op meer dan 40% resterende capaciteit
-GEEL duidt op minder dan 40% resterende capaciteit
-ROOD geeft aan dat er nog 30 minuten resteren voor automatische uitschakeling

- Aan/uit ⑥

-om het meetgereedschap in te schakelen, drukt u op laserknop C bij gebruik ZONDER automatisch nivelleren, of schuif de schakelaar F naar de stand ⑥a om de nivelleringsunit te ontgrendelen MET automatisch nivelleren
! direct na het inschakelen, schijnt het meetgereedschap een laserstraal uit de opening D
! richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand
-om het meetgereedschap uit te schakelen, drukt u op laserknop C bij gebruik ZONDER automatisch nivelleren, of schuif de schakelaar F naar de stand ⑥b om de nivelleringsunit te vergrendelen MET automatisch nivelleren
-laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit (andere personen kunnen door de laserstraal verblind worden)

-als u het meetgereedschap niet gebruikt, schakel het dan uit om energie te sparen

- Functies

-alle functies kunnen zowel MET nivelleerautomaat (stand ⑥a) als ZONDER nivelleerautomaat (stand ⑥b) gekozen worden

-druk herhaaldelijk op de knop C tot de gewenste meetfunctie is gekozen

1) Kruislijnmodus: het meetgereedschap creëert een horizontale en een verticale laserlijn ⑦

2) Horizontale modus: het meetgereedschap creëert een horizontale laserlijn ⑧

3) Verticale modus: het meetgereedschap creëert een verticale laserlijn ⑨

- Werken met automatisch nivelleren

-plaats het meetgereedschap op een horizontale, vaste ondergrond of bevestig het op statief K

-schuif de schakelaar F naar de stand ⑥a

-is automatische nivellering niet mogelijk, bijvoorbeeld omdat het meetgereedschap meer dan 4° schuin staat ten opzichte van de horizontaal, dan knipperen de laserlijnen en licht de indicator E rood op

-stel in dit geval het meetgereedschap horizontaal op en wacht de zelfnivellering af

-zodra het meetgereedschap zich weer binnen het zelf-nivellerend bereik van ±4° bevindt, lichten de laserlijnen continu op en gaat de indicator E uit

-buiten het zelfwaterpasbereik van ±4 ° is werken met de functie automatisch waterpassen niet mogelijk, want dan kan niet worden gewaarborgd dat de laserlijnen haaks op elkaar verlopen

-bij trillingen of veranderingen van plaats tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd

-controleer na opnieuw nivelleren de stand van de horizontale en verticale laserlijn in relatie tot de referentiepunten om fouten te voorkomen

- Werkzaamheden zonder automatisch waterpassen

-schuif de schakelaar F naar de stand ⑥b

-druk op de laserknop C om de laserstraal in te schakelen

-de indicator E licht hierbij continu rood op

-als automatisch waterpassen uitgeschakeld is, kunt u het meetgereedschap in uw hand houden of op een schuine ondergrond plaatsen

TOEPASSINGSADVIES

- Gebruik altijd alleen het midden van de laserlijn voor het markeren (de breedte van de laserlijn verandert met de afstand)

- Laserbril ① (niet standaard meegeleverd)

-laserbril J ① filtert het omgevingslicht uit

-hierdoor lijkt het laserlicht helderder voor de ogen

-gebruik de laserbril niet als veiligheidsbril (de laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen)

-gebruik de laserbril niet als zonnebril en niet in het verkeer (de laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren)

- Werken met het statief (niet standaard meegeleverd)

-statief K ① biedt een stabiele, in hoogte instelbare meetondergrond -plaats het meetgereedschap met de statiefopname G op de 1/4"-schroefdraad van het statief en schroef het met de vastzetschroef van het statief vast

ONDERHOUD / SERVICE

- Deze machine is niet bedoeld voor professioneel gebruik

- Bescherm het meetgereedschap tegen vocht en fel zonlicht

- Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen

(de nauwkeurigheid van het meetgereedschap kan nadelig worden beïnvloed)

-laat het bijvoorbeeld niet lange tijd in de auto liggen

-laat het meetgereedschap eerst op de juiste temperatuur komen voordat u het in gebruik neemt

- Voorkom een heftige schok of val van het meetgereedschap

-door beschadigingen van het meetgereedschap kan de nauwkeurigheid nadelig worden beïnvloed

-vergelijk na een heftige schok of val de laserlijnen ter controle met een bekende horizontale of verticale referentielijn

- Duw schakelaar F (daardoor wordt de pendeleenheid vergrendeld; anders kan deze bij heftige bewegingen beschadigd raken)

- Houd het meetgereedschap altijd schoon

- Dompel het meetgereedschap niet in water of andere vloeistoffen

- Verwijder vuil met een vochtige, zachte doek

- Gebruik geen reinigings- of oplosmiddelen

- Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen

- Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen -stuur de machine

ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

- Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

- Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen -symbool ③ zal u in het afdankstadium hieraan herinneren
