1960 DA - Laserwaterpas SKIL - Gratis gebruiksaanwijzing en handleiding

Merk	Skil
Model	1960 DA
Producttype	360° kruislijnlaserniveau
Gebruik	Binnen, niet professioneel
Gebruiksafstand	20 m
Waterpasnauwkeurigheid	±0,5 mm/m
Automatisch waterpasbereik	±4°
Waterpastijd	≤5 seconden
Laserklasse	2 (635 nm)
Voeding	Li-polymeer accu 3,7 V, 1200 mAh
Looptijd	10 uur
Statiefaansluiting	1/4"
Afmetingen (L x B x H)	96 x 73 x 107 mm
Gewicht	0,44 kg
Bedrijfstemperatuur	-5°C tot +40°C
Opslagtemperatuur	-20°C tot +70°C
Max. relatieve luchtvochtigheid	90%
Werkingsmodi	Kruislijn, horizontaal, verticaal
Waterpasnivellering	Automatisch (≤5 s) en handmatig
Acculadingsindicator	Ja (GROEN >40%, GEEL <40%, ROOD <30 min)
Veiligheid	Laserklasse 2, niet in de straal kijken
Onderhoud	Zachte vochtige doek, geen oplosmiddelen
Repareerbaarheid	Alleen geautoriseerd Skil servicecentrum
Meegeleverde accessoires	Oplaadkabel (adapter niet meegeleverd)
Optionele accessoires	Kijkbril, statief

Veelgestelde vragen - 1960 DA SKIL

Hoe laad ik de accu van de Skil 1960 DA laserniveau op?

De accu wordt opgeladen via de meegeleverde kabel door deze aan te sluiten op de opladerinterface A en op een USB-oplader (5 V, ≥0,5 A, niet meegeleverd). Indicator B knippert rood (laden <30 min), geel (>30 min) of groen (>90%). Hij blijft constant groen wanneer het opladen volledig is.

Wat betekent de laadniveau-indicator tijdens gebruik?

Tijdens gebruik is indicator B groen als de resterende capaciteit >40%, geel als <40%, en rood als er minder dan 30 minuten over zijn voordat het apparaat automatisch uitschakelt.

Hoe schakel ik het apparaat in en uit?

Om in te schakelen zonder automatisch waterpas, druk op knop C. Met automatisch waterpas, schuif schakelaar F naar positie ⑥a. Om uit te schakelen, druk op C (handmatige modus) of schuif F naar positie ⑥b (vergrendeling).

Welke werkingsmodi zijn beschikbaar?

Druk meerdere keren op C om te kiezen: kruislijnenmodus (horizontaal + verticaal), horizontale modus (horizontale lijn) of verticale modus (verticale lijn). Deze modi zijn beschikbaar met of zonder automatisch waterpas.

Hoe gebruik ik het automatisch waterpas?

Plaats het apparaat op een stabiel oppervlak of een statief. Schuif F naar positie ⑥a. Als de helling >4° is, knipperen de lasers en wordt indicator E rood. Zet het apparaat horizontaal; zodra het binnen het ±4° bereik is, blijven de lasers aan en gaat E uit.

Wat te doen als het automatisch waterpas niet werkt?

Als de lasers knipperen en indicator E rood is, overschrijdt het oppervlak het automatische waterpasbereik (±4°). Plaats het apparaat op een meer horizontaal oppervlak. Bij een schok stelt het apparaat zich automatisch weer waterpas na stabilisatie.

Kan ik het apparaat zonder automatisch waterpas gebruiken?

Ja. Schuif F naar positie ⑥b en druk op C om de laser te activeren. Indicator E blijft rood. U kunt het apparaat in de hand houden of op een schuine ondergrond plaatsen.

Hoe reinig ik het laserniveau?

Gebruik een zachte, vochtige doek. Dompel nooit onder in water of andere vloeistoffen. Gebruik geen schoonmaakmiddelen of oplosmiddelen. Reinig regelmatig het laseruitgangsgebied om stof te verwijderen.

Wat te doen bij een defect of storing?

Laat reparatie alleen uitvoeren door een geautoriseerd Skil servicecentrum. Stuur het gereedschap ongedemonteerd terug met uw aankoopbewijs. Schade door overbelasting of verkeerd gebruik valt niet onder de garantie.

Zijn accessoires zoals het statief of de bril inbegrepen?

Nee, het statief K en de laserstraalbril J worden niet standaard meegeleverd. Ze zijn optioneel verkrijgbaar. De oplaadkabel H is inbegrepen, maar de netadapter moet apart worden aangeschaft.

GEBRUIKSAANWIJZING 1960 DA SKIL

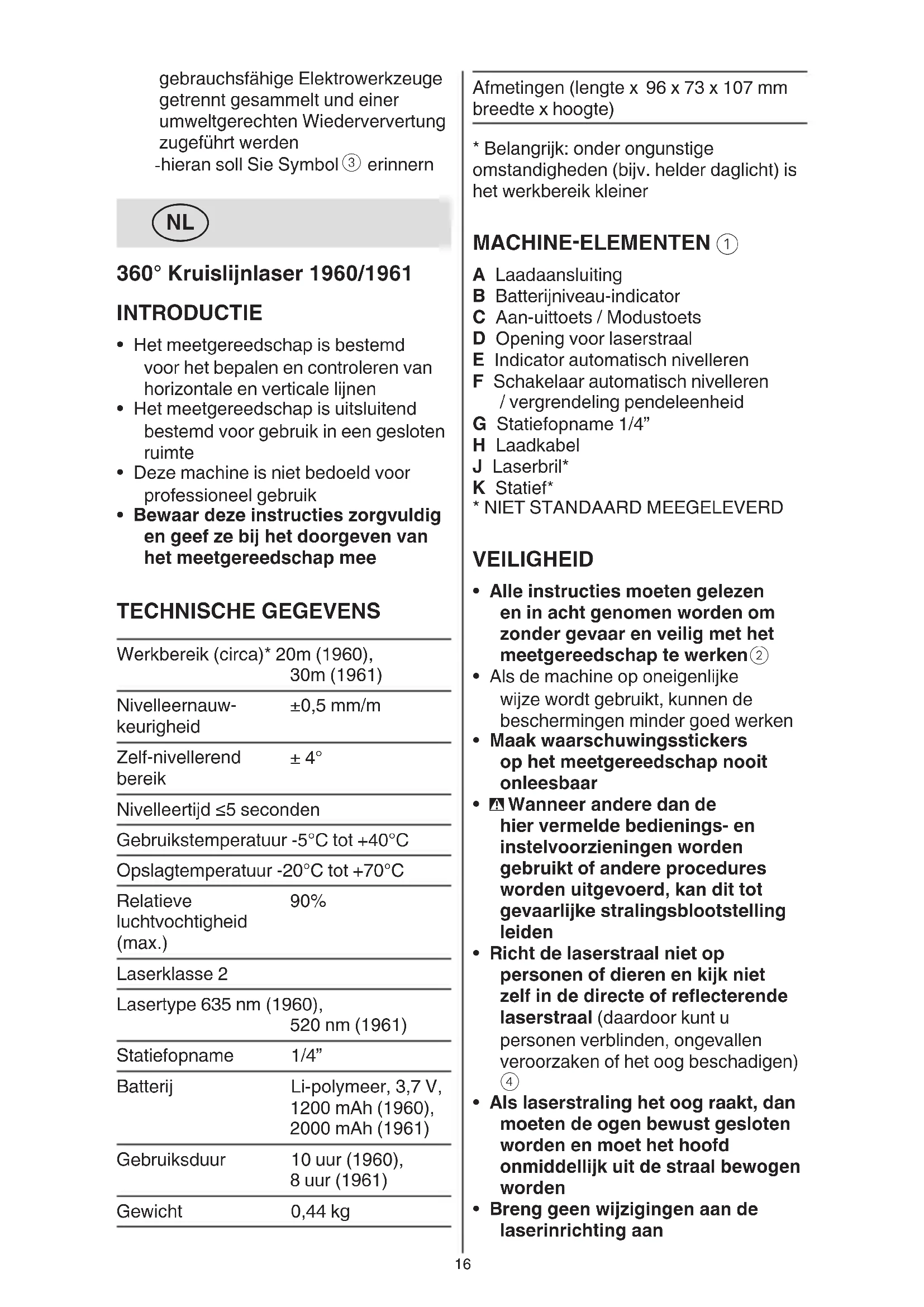

360° Kruislijnlaser 1960/1961

INTRODUCTIE

• Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen
• Het meetgereedschap is uitsluitend bestemd voor gebruik in een gesloten ruimte
• Deze machine is niet bedoeld voor professioneel gebruik
• Bewaar deze instructies zorgvuldig en geef ze bij het doorgeven van het meetgereedschap mee

TECHNISCHE GEGEVENS

Werkbereik (circa)* 20m (1960),30m (1961)
Nivelleernauw-keurigheid	±0,5 mm/m
Zelf-nivellerend bereik	±4°
Nivelleertijd ≤5 seconden
Gebruikstemperatuur -5°C tot +40°C
Opslagtemperatuur -20°C tot +70°C
Relatieve luchtvochtigheid (max.)	90%
Laserklasse 2
Lasertype 635 nm (1960),520 nm (1961)
Statiefopname	1/4"
Batterij	Li-polymeer, 3,7 V,1200 mAh (1960),2000 mAh (1961)
Gebruiksduur	10 uur (1960),8 uur (1961)
Gewicht	0,44 kg

Afmetingen (lengte x 96 x 73 x 107 mm breedte x hoogte)

* Belangrijk: onder ongunstige omstandigheden (bijv. helder daglicht) is het werkbereik kleiner

MACHINE-ELEMENTEN ①

A Laadaansluiting
B Batterijniveau-indicator
C Aan-uittoets / Modustoets
D Opening voor laserstraal
E Indicator automatisch nivelleren
F Schakelaar automatisch nivelleren / vergrendeling pendeleenheid
G Statiefopname 1/4"
H Laadkabel
J Laserbril*
K Statief*
* NIET STANDAARD MEEGELEVERD

VEILIGHEID

• Alle instructies moeten gelezen en in acht genomen worden om zonder gevaar en veilig met het meetgereedschap te werken②
• Als de machine op oneigenlijke wijze wordt gebruikt, kunnen de beschermingen minder goed werken
• Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar
• Wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden
• Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of reflecterende laserstraal (daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen) ④
• Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden

• Breng geen wijzigingen aan de laserinrichting aan

• Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen (daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft)

• Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken (anders kunnen personen worden verblind)
• Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden (in het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking kunnen brengen)

② Lees de gebruiksaanwijzing vóór gebruik
③ Geef elektrisch gereedschap en batterijen niet met het huisvuil mee
④ Laser-straling / Kijk niet in de straal / Klasse 2 laser product

GEBRUIK

- Opladen batterij ⑤

! de geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen, moet u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

! lees en volg alle aanwijzingen op die bij de oplader en de netvoeding zijn geleverd

-gebruik uitsluitend een oplader of netvoeding met een uitgangsspanning van 5V en een uitgangsstroom van ≥0,5A
-sluit de laadkabel H aan op zowel de oplader of netvoeding (niet standaard meegeleverd) als op de laadaansluiting A
-indicator B knippert ROOD om aan te geven dat de batterij wordt opgeladen en dat bij het huidige energieniveau het gereedschap nog

slechts 30 minuten of minder is te gebruiken

-indicator B knippert GEEL om aan te geven dat de batterij wordt opgeladen en dat bij het huidige energieniveau het gereedschap nog langer dan 30 minuten is te gebruiken
-indicator B knippert GROEN om aan te geven dat de batterij tot meer dan 90% van zijn capaciteit is opgeladen
-indicator B licht continu GROEN op om aan te geven dat de batterij volledig is opgeladen

-tijdens het gebruik toont de batterijniveau-indicator B de resterende energiereserve met verschillende kleuren
-GROEN duidt op meer dan 40% resterende capaciteit
-GEEL duidt op minder dan 40% resterende capaciteit
-ROOD geeft aan dat er nog 30 minuten resteren voor automatische uitschakeling

- Aan/uit ⑥

-om het meetgereedschap in te schakelen, drukt u op laserknop C bij gebruik ZONDER automatisch nivelleren, of schuif de schakelaar F naar de stand ⑥a om de nivelleringsunit te ontgrendelen MET automatisch nivelleren
! direct na het inschakelen, schijnt het meetgereedschap een laserstraal uit de opening D
! richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand
-om het meetgereedschap uit te schakelen, drukt u op laserknop C bij gebruik ZONDER automatisch nivelleren, of schuif de schakelaar F naar de stand ⑥b om de nivelleringsunit te vergrendelen MET automatisch nivelleren
-laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit (andere personen kunnen door de laserstraal verblind worden)

-als u het meetgereedschap niet gebruikt, schakel het dan uit om energie te sparen

- Functies

-alle functies kunnen zowel MET nivelleerautomaat (stand ⑥a) als ZONDER nivelleerautomaat (stand ⑥b) gekozen worden

-druk herhaaldelijk op de knop C tot de gewenste meetfunctie is gekozen

1) Kruislijnmodus: het meetgereedschap creëert een horizontale en een verticale laserlijn ⑦

2) Horizontale modus: het meetgereedschap creëert een horizontale laserlijn ⑧

3) Verticale modus: het meetgereedschap creëert een verticale laserlijn ⑨

- Werken met automatisch nivelleren

-plaats het meetgereedschap op een horizontale, vaste ondergrond of bevestig het op statief K

-schuif de schakelaar F naar de stand ⑥a

-is automatische nivellering niet mogelijk, bijvoorbeeld omdat het meetgereedschap meer dan 4° schuin staat ten opzichte van de horizontaal, dan knipperen de laserlijnen en licht de indicator E rood op

-stel in dit geval het meetgereedschap horizontaal op en wacht de zelfnivellering af

-zodra het meetgereedschap zich weer binnen het zelf-nivellerend bereik van ±4° bevindt, lichten de laserlijnen continu op en gaat de indicator E uit

-buiten het zelfwaterpasbereik van ±4 ° is werken met de functie automatisch waterpassen niet mogelijk, want dan kan niet worden gewaarborgd dat de laserlijnen haaks op elkaar verlopen

-bij trillingen of veranderingen van plaats tijdens het gebruik wordt het meetgereedschap automatisch opnieuw genivelleerd

-controleer na opnieuw nivelleren de stand van de horizontale en verticale laserlijn in relatie tot de referentiepunten om fouten te voorkomen

- Werkzaamheden zonder automatisch waterpassen

-schuif de schakelaar F naar de stand ⑥b

-druk op de laserknop C om de laserstraal in te schakelen

-de indicator E licht hierbij continu rood op

-als automatisch waterpassen uitgeschakeld is, kunt u het meetgereedschap in uw hand houden of op een schuine ondergrond plaatsen

TOEPASSINGSADVIES

- Gebruik altijd alleen het midden van de laserlijn voor het markeren (de breedte van de laserlijn verandert met de afstand)

- Laserbril ① (niet standaard meegeleverd)

-laserbril J ① filtert het omgevingslicht uit

-hierdoor lijkt het laserlicht helderder voor de ogen

-gebruik de laserbril niet als veiligheidsbril (de laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen)

-gebruik de laserbril niet als zonnebril en niet in het verkeer (de laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren)

- Werken met het statief (niet standaard meegeleverd)

-statief K ① biedt een stabiele, in hoogte instelbare meetondergrond -plaats het meetgereedschap met de statiefopname G op de 1/4"-schroefdraad van het statief en schroef het met de vastzetschroef van het statief vast

ONDERHOUD / SERVICE

- Deze machine is niet bedoeld voor professioneel gebruik

- Bescherm het meetgereedschap tegen vocht en fel zonlicht

- Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen

(de nauwkeurigheid van het meetgereedschap kan nadelig worden beïnvloed)

-laat het bijvoorbeeld niet lange tijd in de auto liggen

-laat het meetgereedschap eerst op de juiste temperatuur komen voordat u het in gebruik neemt

- Voorkom een heftige schok of val van het meetgereedschap

-door beschadigingen van het meetgereedschap kan de nauwkeurigheid nadelig worden beïnvloed

-vergelijk na een heftige schok of val de laserlijnen ter controle met een bekende horizontale of verticale referentielijn

- Duw schakelaar F (daardoor wordt de pendeleenheid vergrendeld; anders kan deze bij heftige bewegingen beschadigd raken)

- Houd het meetgereedschap altijd schoon

- Dompel het meetgereedschap niet in water of andere vloeistoffen

- Verwijder vuil met een vochtige, zachte doek

- Gebruik geen reinigings- of oplosmiddelen

- Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen

- Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen -stuur de machine

ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

- Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

- Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen -symbool ③ zal u in het afdankstadium hieraan herinneren
