1960 DA - Laserová vodováha SKIL - Bezplatný návod k obsluze

Značka	Skil
Model	1960 DA
Typ produktu	Laserový křížový nivelační přístroj 360°
Použití	Vnitřní, neprofesionální
Pracovní vzdálenost	20 m
Přesnost nivelace	±0,5 mm/m
Rozsah automatické nivelace	±4°
Doba nivelace	≤5 sekund
Laserová třída	2 (635 nm)
Napájení	Li-polymérová baterie 3,7 V, 1200 mAh
Výdrž	10 hodin
Závit pro stativ	1/4"
Rozměry (D x Š x V)	96 x 73 x 107 mm
Hmotnost	0,44 kg
Provozní teplota	-5°C až +40°C
Skladovací teplota	-20°C až +70°C
Max. relativní vlhkost	90%
Provozní režimy	Křížové linie, horizontální, vertikální
Nivelace	Automatická (≤5 s) a manuální
Indikátor nabití baterie	Ano (ZELENÁ >40%, ŽLUTÁ <40%, ČERVENÁ <30 min)
Bezpečnost	Laser třídy 2, nedívejte se do paprsku
Údržba	Vlhký měkký hadřík, žádná rozpouštědla
Opravitelnost	Pouze autorizované servisní středisko Skil
Dodávané příslušenství	Nabíjecí kabel (adaptér není součástí)
Volitelné příslušenství	Ochranné brýle, stativ

Často kladené otázky - 1960 DA SKIL

Jak nabíjet baterii laserového nivelačního přístroje Skil 1960 DA?

Baterie se nabíjí pomocí dodávaného kabelu připojením k nabíjecímu rozhraní A a k USB nabíječce (5 V, ≥0,5 A, není součástí). Indikátor B bliká červeně (nabíjení <30 min), žlutě (>30 min) nebo zeleně (>90%). Po úplném nabití svítí trvale zeleně.

Co znamená indikátor úrovně nabití během používání?

Během používání je indikátor B zelený, pokud zbývající kapacita >40%, žlutý, pokud <40%, a červený, pokud zbývá méně než 30 minut do automatického vypnutí.

Jak zapnout a vypnout přístroj?

Pro zapnutí bez automatické nivelace stiskněte tlačítko C. S automatickou nivelací posuňte přepínač F do polohy ⑥a. Pro vypnutí stiskněte C (manuální režim) nebo posuňte F do polohy ⑥b (uzamčení).

Jaké jsou dostupné provozní režimy?

Stisknutím C několikrát vyberte: režim křížových linií (horizontální + vertikální), horizontální režim (horizontální linie) nebo vertikální režim (vertikální linie). Tyto režimy jsou dostupné s automatickou nivelací nebo bez ní.

Jak používat automatickou nivelaci?

Umístěte přístroj na stabilní povrch nebo stativ. Posuňte F do polohy ⑥a. Pokud je sklon >4°, lasery blikají a indikátor E se rozsvítí červeně. Umístěte do vodorovné polohy; jakmile je v rozsahu ±4°, lasery zůstanou svítit a E zhasne.

Co dělat, pokud automatická nivelace nefunguje?

Pokud lasery blikají a indikátor E je červený, povrch překračuje rozsah automatické nivelace (±4°). Umístěte přístroj na více vodorovný povrch. V případě nárazu se přístroj po stabilizaci automaticky znovu vyrovná.

Mohu přístroj používat bez automatické nivelace?

Ano. Posuňte F do polohy ⑥b a stiskněte C pro aktivaci laseru. Indikátor E zůstane červený. Můžete držet přístroj v ruce nebo jej položit na nakloněnou podložku.

Jak čistit laserový nivelační přístroj?

Použijte měkký vlhký hadřík. Nikdy neponořujte do vody nebo jiných kapalin. Nepoužívejte čisticí prostředky nebo rozpouštědla. Pravidelně čistěte výstupní oblast laseru, abyste odstranili prach.

Co dělat v případě závady nebo poruchy?

Svěřte opravu pouze autorizovanému servisnímu středisku Skil. Vraťte nerozebraný nástroj s dokladem o koupi. Poškození v důsledku přetížení nebo nesprávného použití není kryto zárukou.

Jsou součástí příslušenství jako stativ nebo brýle?

Ne, stativ K a brýle pro vidění laserového paprsku J nejsou součástí standardního balení. Jsou k dispozici volitelně. Nabíjecí kabel H je součástí, ale síťový adaptér je třeba zakoupit samostatně.

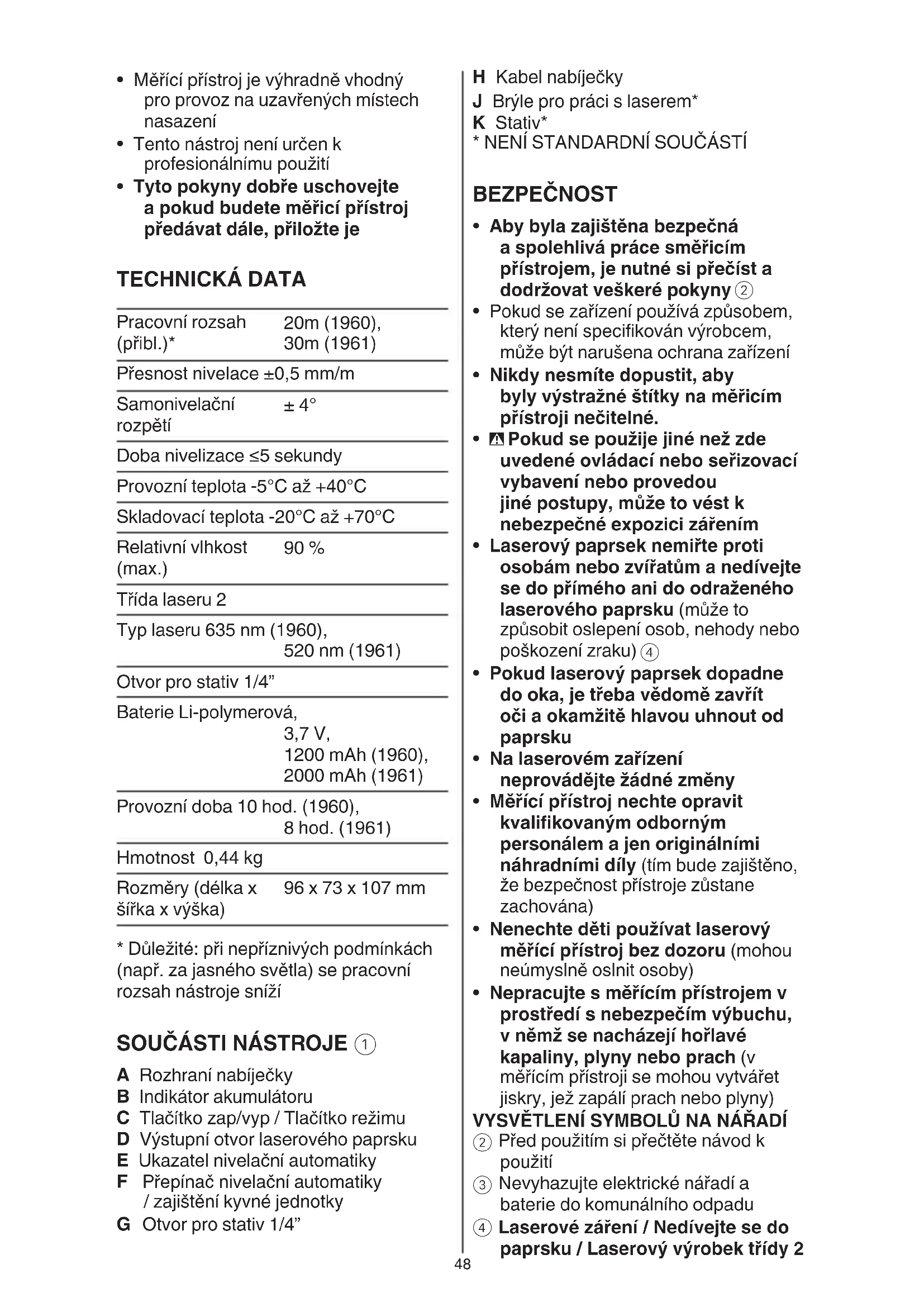

NÁVOD K OBSLUZE 1960 DA SKIL

- Měřící přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar

• Měřící přístroj je výhradně vhodný pro provoz na uzavřených místech nasazení
• Tento nástroj není určen k profesionálnímu použití
• Tyto pokyny dobře uschovejte a pokud budete měřicí přístroj předávat dále, přiložte je

TECHNICKÁ DATA

Pracovní rozsah (přibl.)*	20m (1960), 30m (1961)
Přesnost nivelace ±0,5 mm/m
Samonivelační rozpětí	±4°
Doba nivelizace ≤5 sekundy
Provozní teplota -5°C až +40°C
Skladovací teplota -20°C až +70°C
Relativní vlhkost (max.)	90 %
Třída laseru 2
Typ laseru 635 nm (1960), 520 nm (1961)
Otvor pro stativ 1/4”
Baterie Li-polymerová, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Provozní doba 10 hod. (1960), 8 hod. (1961)
Hmotnost 0,44 kg
Rozměry (délka x šířka x výška)	96 x 73 x 107 mm

* Důležité: při nepříznivých podmínkách (např. za jasného světla) se pracovní rozsah nástroje sníží

SOUČÁSTI NÁSTROJE ①

A Rozhraní nabíječky
B Indikátor akumulátoru
C Tlačítko zap/vyp / Tlačítko režimu
D Výstupní otvor laserového paprsku
E Ukazatel nivelační automatiky
F Přepínač nivelační automatiky / zajištění kyvné jednotky
G Otvor pro stativ 1/4"

H Kabel nabíječky

J Brýle pro práci s laserem*

K Stativ*

* NENÍ STANDARDNÍ SOUČÁSTÍ

BEZPEČNOST

• Aby byla zajištěna bezpečná a spolehlivá práce směřicím přístrojem, je nutné si přecíst a dodržovat veškeré pokyny ②
• Pokud se zařízení používá způsobem, který není specifikován výrobcem, může být narušena ochrana zařízení
• Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné.

- Pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením

- Laserový paprsek nemířte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku (může to způsobit oslepení osob, nehody nebo poškození zraku) ④

- Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku

- Na laserovém zařízení neprovádějte žádné změny

- Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly (tím bude zajištěno, že bezpečnost přístroje zůstane zachována)

- Nenechte děti používat laserový měřící přístroj bez dozoru (mohou neúmyslně oslnit osoby)

- Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach (v měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny)

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

② Pred použitím si přečtěte návod k použití

③ Nevyhazujte elektrické nářadí a baterie do komunálního odpadu

④ Laserové záření / Nedívejte se do paprsku / Laserový výrobek třídy 2

OBSLUHA

• Nabíjení akumulátorů ⑤

! dodávaný akumulátor je částečně nabitý (v zájmu zajištění maximální kapacity akumulátoru jej před prvním použitím vašeho elektronástroje úplně dobijte v nabíječce)

! přečtěte si a dodržujte pokyny dodané s nabíječkou nebo napájením

-používejte pouze nabíječku nebo napájení s výstupním napětím 5 V a výstupním proudem ≥ 0,5 A

-připojte kabel nabíječky H k nabíječce nebo napájení (není standardní součástí) a rozhraní nabíječky A

-indikátor B bliká ČERVENĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu 30 minut nebo méně

-indikátor B bliká ŽLUTĚ, což znamená, že se akumulátor nabíjí a současná kapacita akumulátoru umožňuje provozovat nástroj po dobu přesahující 30 minut

-indikátor B bliká ZELENĚ, což znamená, že je akumulátor nabitý na více než 90 % plné kapacity

-indikátor B nepřetržitě svítí ZELENĚ, když je akumulátor plně nabitý

- Indikátor akumulátoru B ①

-během používání indikátor akumulátoru B zobrazuje zbývající kapacitu různými barvami

-ZELENÁ znamená více než 40 % plné kapacity

-ŽLUTÁ znamená méně než 40 % plné kapacity

-ČERVENÁ znamená, že zbývá pouze 30 minut před tím, než se nástroj automaticky vypne

- Zapnuto/vypnuto ⑥

-pokud chcete měřicí přístroj zapnout, stiskněte bud’ tlačitko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy ⑥a pro odemčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace

! bezprostředně po zapnutí měřící přístroj odešle laserový paprsek z výstupního otvoru D

! nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti

-pokud chcete měřicí přístroj vypnout, stiskněte bud’ tlačitko laseru C, pokud jej chcete použít BEZ automatické nivelace, nebo přesuňte přepínač F do polohy ⑥b pro zamčení nivelační jednotky, pokud jej chcete použít VČETNĚ automatické nivelace

-neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte (mohly by být laserovým paprskem oslněny jiné osoby)

-pokud měřicí přístroj nepoužíváte, vypněte jej, aby se šetřila energie

- Druhy provozu

-všechny režimy lze zvolit S automatickou nivelací (poloha ⑥a) nebo BEZ automatickou nivelací (poloha ⑥b)

-opakovaným stisknutím tlačítka C nastavte požadovaný režim

1) Provoz křížových přímek: měřicí přístroj promítá jednu vodorovnou a jednu svislou laserovou čáru ⑦

2) Vodorovný provoz: měřicí přístroj promítá jednu vodorovnou laserovou čáru ⑧

3) Svislý provoz: měřicí přístroj promítá jednu svislou laserovou čáru ⑨

- Práce s nivelační automatikou

-postavte měřicí přístroj na vodorovný, pevný podklad nebo ho upevněte na stativ K

-přesuňte přepínač F do polohy ⑥a

-pokud funkce automatické nivelace není možná, např. protože povrch, na kterém měřící přístroj stojí, se odchyluje o více než 4° od vodorovné roviny, laserové přímky blikají a indikátor E svítí červeně

-v takovém případě postavte měřicí přístroj vodorovně a vyčkejte na samonivelaci

-jakmile se měřící přístroj znovu dostane do rozsahu samonivelace ±4°, laserové přímky se rozsvítí nepřetržitě a indikátor E zhasne

-vně rozsahu samonivelace ±4° není práce s nivelační automatikou možná, poněvadž jinak nelze zaručit, aby laserové přímky probíhaly navzájem v pravém úhlu

-při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje

-po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabrář chybám

- Práce bez nivelační automatiky

-přesuňte přepínač F do polohy ⑥b

-pro spuštění laserového paprsku stiskněte tlačítko laseru C

-v tomto režimu začne indikátor E nepřetržitě svítit červeně

-při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad

NÁVOD K POUŽITÍ

- K označení používejte pouze střed přímky laseru (šířka laserové přímky se mění se vzdáleností)

- Brýle pro práci s laserem ① (není standardní součástí příslušenství)

-brýle pro práci s laserem J ① odfiltrují okolní světlo

-díky tomu se světlo laseru jeví očím jako jasnější

-nepoužívejte brýle pro práci s laserem jako ochranné brýle (brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem)

-nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu (brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev)

- Práce se stativem (není standardní součástí příslušenství)

-stativ K ① poskytuje stabilní, výškově přestavitelný měřící základ

-měřící přístroj nasad'te otvorem pro stativ G na závit 1/4" stativu a pevně jej pomocí stavěcího šroubu stativu přišroubujte

ÚDRŽBA / SERVIS

- Tento nástroj není určen k profesionálnímu použití

- Chraňte měřící přístroj před vlhkem a přímým slunečním zářením

- Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům (může být omezena přesnost přístroje)

-nenechávejte jej např. delší dobu ležet v autě

-nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu

- Zabraňte prudkým nárazům a pádům měřicího přístroje

-díky poškozením měřicího přístroje může být negativně ovlivněna přesnost

-po silném nárazu či pádu porovnejte laserové přímky kvůli kontrole se známou vodorovnou nebo svislou referenční přímkou

- Pokud měřicí přístroj přenášíte, posuňte přepínač F (tím se zajistí kyvná jednotka, která se jinak může při silných pohybech poškodit)

- Udržujte měřící přístroj vždy čistý

- Měřící přístroj neponořujte do vody nebo jiných kapalin

- Nečistoty otřete vlhkým, měkkým hadříkem

- Nepoužívejte žádné čistící prostředky a rozpouštědla

- Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky

- Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

- Uvědomte si, že na poškození způsobené přetížením nebo nesprávným zacházením se nevztahuje záruka (záruční podmínky společnosti SKIL najdete na adrese www.skil.com nebo se obraťte na prodejce)

ŽIVOTNÍ PROSTŘEDÍ

• Elektrické nářadí, baterie, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU)
  -podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování
  -symbol ③ na to upozorňuje
