1960 DA - Nivelă laser SKIL - Manual de utilizare gratuit

Marcă	Skil
Model	1960 DA
Tip produs	Nivel laser cu linii încrucișate 360°
Utilizare	Interior, neprofesional
Distanță de utilizare	20 m
Precizie de nivelare	±0,5 mm/m
Plajă de nivelare automată	±4°
Timp de nivelare	≤5 secunde
Clasă laser	2 (635 nm)
Alimentare	Baterie Li-polimer 3,7 V, 1200 mAh
Autonomie	10 ore
Racord trepied	1/4"
Dimensiuni (L x l x h)	96 x 73 x 107 mm
Greutate	0,44 kg
Temperatură de funcționare	-5°C până la +40°C
Temperatură de depozitare	-20°C până la +70°C
Umiditate relativă max	90%
Moduri de funcționare	Linii încrucișate, orizontal, vertical
Nivelare	Automată (≤5 s) și manuală
Indicator de încărcare baterie	Da (VERDE >40%, GALBEN <40%, ROȘU <30 min)
Siguranță	Laser clasă 2, nu priviți fasciculul
Întreținere	Cârpă moale umedă, fără solvenți
Reparabilitate	Centru service agreat Skil numai
Accesorii incluse	Cablu de încărcare (adaptor nu este inclus)
Accesorii opționale	Ochelari de vizionare, trepied

Întrebări frecvente - 1960 DA SKIL

Cum se încarcă bateria nivelului laser Skil 1960 DA ?

Bateria se încarcă prin cablul furnizat, conectându-l la interfața încărcătorului A și la un încărcător USB (5 V, ≥0,5 A, nu este inclus). Indicatorul B clipește în roșu (încărcare <30 min), galben (>30 min) sau verde (>90%). Rămâne fix verde când încărcarea este completă.

Ce înseamnă indicatorul de nivel de încărcare în timpul utilizării ?

În timpul utilizării, indicatorul B este verde dacă capacitatea rămasă >40%, galben dacă <40% și roșu dacă mai rămân mai puțin de 30 de minute până la stingerea automată.

Cum se pornește și se oprește aparatul ?

Pentru a porni fără nivelare automată, apăsați butonul C. Cu nivelare automată, glisați comutatorul F în poziția ⑥a. Pentru a opri, apăsați C (mod manual) sau glisați F în poziția ⑥b (blocare).

Care sunt modurile de funcționare disponibile ?

Apăsați de mai multe ori pe C pentru a alege: mod linii încrucișate (orizontală + verticală), mod orizontal (linie orizontală) sau mod vertical (linie verticală). Aceste moduri sunt disponibile cu sau fără nivelare automată.

Cum se utilizează nivelarea automată ?

Plasați aparatul pe o suprafață stabilă sau un trepied. Glisați F în poziția ⑥a. Dacă panta este >4°, laserele clipesc și indicatorul E devine roșu. Repoziționați pe orizontală; odată ce intrați în plaja ±4°, laserele rămân aprinse și E se stinge.

Ce se face dacă nivelarea automată nu funcționează ?

Dacă laserele clipesc și indicatorul E este roșu, suprafața depășește plaja de nivelare automată (±4°). Plasați aparatul pe o suprafață mai orizontală. În caz de șoc, aparatul se renivelează automat după stabilizare.

Pot utiliza aparatul fără nivelare automată ?

Da. Glisați F în poziția ⑥b și apăsați pe C pentru a activa laserul. Indicatorul E rămâne roșu. Puteți ține aparatul în mână sau îl puteți așeza pe un suport înclinat.

Cum se curăță nivelul laser ?

Utilizați o cârpă moale și umedă. Nu imersați niciodată în apă sau alte lichide. Nu utilizați detergenți sau solvenți. Curățați regulat zona de ieșire a laserului pentru a elimina praful.

Ce se face în caz de defecțiune sau avarie ?

Încredințați reparația numai unui centru de service post-vânzare agreat Skil. Returnați scula nedemontată împreună cu dovada de cumpărare. Daunele datorate suprasolicitării sau utilizării necorespunzătoare nu sunt acoperite de garanție.

Accesoriile precum trepiedul sau ochelarii sunt incluse ?

Nu, trepiedul K și ochelarii de vizionare a fasciculului laser J nu sunt furnizați standard. Acestea sunt disponibile opțional. Cablul de încărcare H este inclus, dar adaptorul de rețea trebuie achiziționat separat.

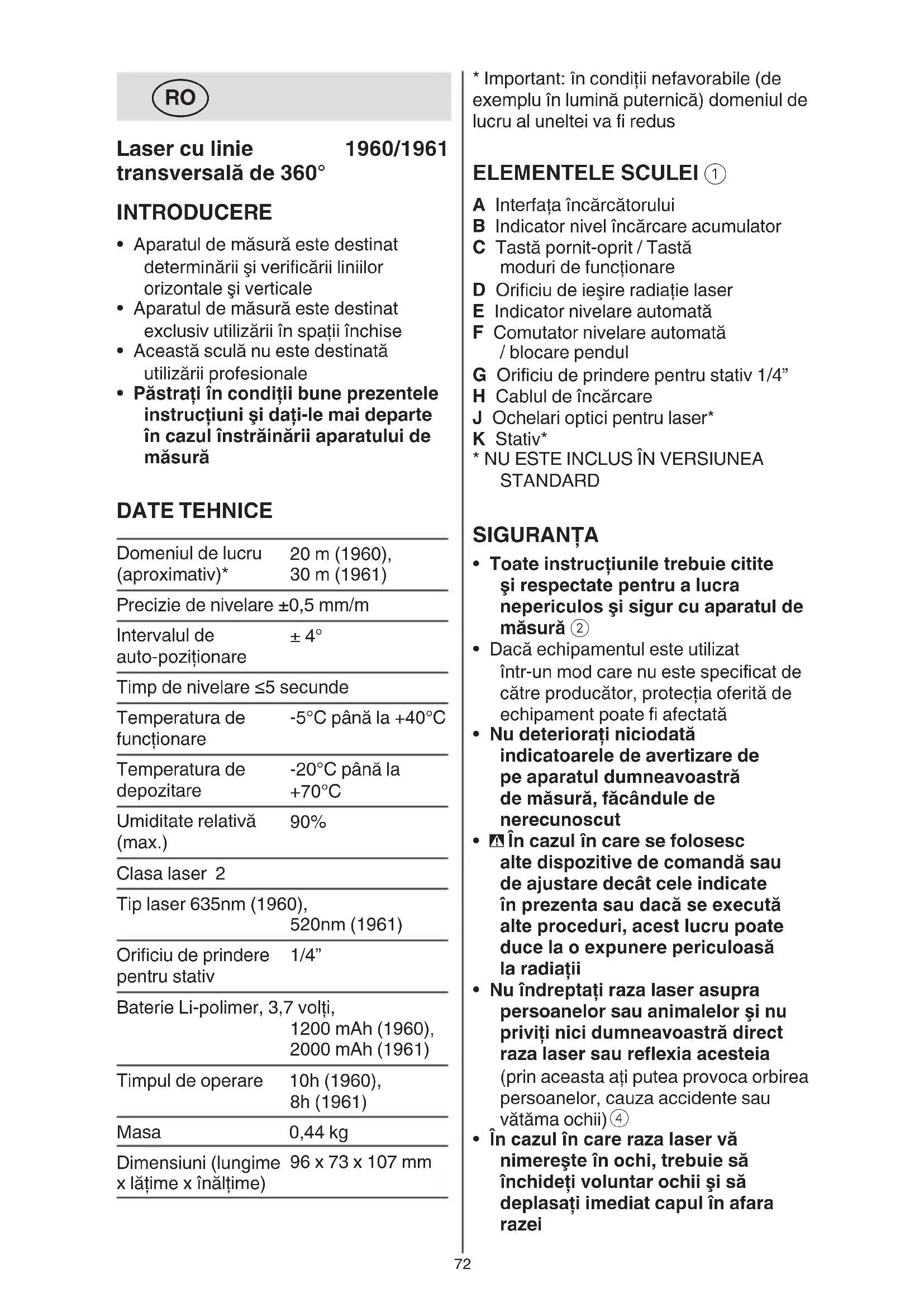

MANUAL DE UTILIZARE 1960 DA SKIL

• Aparatul de măsură este destinat determinării și verificării liniilor orizontale și verticale
• Aparatul de măsură este destinat exclusiv utilizării în spații închise
• Această sculă nu este destinată utilizării profesionale
• Păstrați în condiții bune prezentele instrucțiuni și dați-le mai departe în cazul înstrăinării aparatului de măsură

DATE TEHNICE

Domeniul de lucru (aproximativ)*	20 m (1960), 30 m (1961)
Precizie de nivelare ±0,5 mm/m
Intervalul de auto-pozitionare	±4°
Timp de nivelare ≤5 secunde
Temperatura de functionare	-5°C până la +40°C
Temperatura de depozitare	-20°C până la +70°C
Umiditate relativă (max.)	90%
Clasa laser 2
Tip laser 635nm (1960), 520nm (1961)
Orificiu de prindere pentru stativ	1/4"
Baterie Li-polimer, 3,7 volți, 1200 mAh (1960), 2000 mAh (1961)
Timpul de operare	10h (1960), 8h (1961)
Masa	0,44 kg
Dimensiuni (lungime x lățime x înălțime)	96 x 73 x 107 mm

* Important: în condiții nefavorabile (de exemplu în lumină puternică) domeniul de lucru al uneltei va fi redus

ELEMENTELE SCULEI ①

A Interfața încărcătorului
B Indicator nivel încărcare accumulator
C Tastă pornit-oprit / Tastă moduri de funcționare
D Orificiu de ieşire radiatie laser
E Indicator nivelare automată
F Comutator nivelare automată / blocare pendul
G Orificiu de prindere pentru stativ 1/4"
H Cablul de încărcare
J Ochelari optici pentru laser*

K Stativ*

* NU ESTE INCLUS ÎN VERSIUNEA STANDARD

SIGURANTA

• Toate instrucțiunile trebuie citite și respectate pentru a lucra nepericulos și sigur cu aparatul de măsură ②
• Dacă echipamentul este utilizat într-un mod care nu este specificat de către producător, protecția oferită de echipament poate fi afectată
• Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcândule de nerecunoscut
• În cazul în care se folosesc alte dispositive de comandă sau de ajustare decât cele indicate în prezenta sau dacă se execută alte proceduri, acest lucru poate duce la o expunere periculoasă la radiatii
• Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră direct raza laser sau reflexia acesteia (prin aceasta ați putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii) ④

• În cazul în care raza laser vă nimerește în ochi, trebuie să închideți voluntar ochii și să deplasați imediat capul în afara razei

• Nu aduceți modificări echipamentului laser

• Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale (numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură)
• Nu permiteți copiilor să folosească nesupravegheați aparatul de măsură cu laser (ei pot provoca în mod accidental orbirea persoanelor)
• Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile (în aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii)
  ② Citiți manual de instrucțiuni înainte de utilizare
  ③ Nu aruncați sculele electrice și bateriile direct la pubelele de gunoi
  ④ Radiația laser / Nu priviți în fascicul / Produs laser clasa 2

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT

UTILIZAREA

- Încărcarea bateriei ⑤ ! Bateria furnizată este partial încărcată (pentru a asigura o capacitate maximă a bateriei, încărcați-o complet utilizând încărcătorul acesteia înainte de a utiliza unealta electrică pentru prima dată) ! citiți și urmați instrucțiunile furnizate împreună cu încărcătorul sau unealta electrică

-utilizați doar un încărcător sau o sursă de alimentare care are o tensiune de ieșire de 5V și curent de ieșire de ≥0.5A

-conectați cablul de încărcare H atât cu încărcătorul, cât și cu sursa de alimentare (nu este inclusă) și interfața de încărcare A

-indicatorul B clipește ROŞU indicând faptul că bateria se încarcă și capacitatea curentă a bateriei permite ca unealta să funcționeze timp de 30 de minute sau mai puțin

-Indicatorul B clipește GALBEN indicând faptul că bateria se încarcă și capacitatea curentă a bateriei permite ca unealta să funcționeze timp de 30 de minute -Indicatorul B clipește VERDE indicând faptul că bateria este încărcată mai mult de 90% din capacitatea maximă -indicatorul B se va face VERDE continuu, atunci când bateria va fi complet încărcată

- Indicator nivel încărcare accumulator B ①

-în timpul utilizării, indicatorul de nivel al bateriei B indică capacitatea rămasă a bateriei în culori diferite -VERDE indică mai mult de 40% din capacitatea maximă -GALBEN indică mai puțin de 40% din capacitatea maximă -ROŞU indică doar 30 de minute rămase înaintea opririi automate

- Pornit/oprit ⑥ -pentru a activa instrumentul de măsurare, apăsați fie butonul cu laser C atunci când îl utilizați FĂRĂ nivelare automată sau treceți comutatorul F în poziție ⑥ a pentru a debloca pendulul atunci când îl utilizați CU nivelare automată ! imediat după pornire, unealta de măsurare trimite un fascicul laser din orificiul de ieșire D ! nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți direct în raza laser, nici chiar de la distanță mai mare -pentru a dezactiva instrumentul de măsurare, apăsați fie butonul cu laser C atunci când îl utilizați FĂRĂ nivelare automată sau treceți comutatorul F în poziție ⑥ b pentru a bloca pendulul atunci când îl utilizați CU nivelare automată -nu lăsați nesupraveghiat aparatu de măsură pornit și deconectați-după utilizare (alte persoane ar putea fi orbite de raza laser) -dacă nu folosiți aparatul de măsură, deconectați-l, pentru a economisi energie

- Moduri de functionare -toate modurile pot fi selectate CU (poziție ⑥a) și FĂRĂ nivelare automată (poziție ⑥b)

-apăsați butonul C în mod repetat, până când modul dorit este setat

1) Mod cu linii în cruce: aparatul de măsură emite o linie laser orizontală și alta verticală ⑦
2) Mod orizontal: aparatul de măsură emite o linie laser orizontală ⑧
3) Mod vertical: aparatul de măsură emite o linie laser vertical ⑨ă

- Lucrul în funcția de nivelare automată

-aşezati aparatul de măsură pe o suprafață orizontală, tare, sau fixați-l pe stativ K
-treceți comutatorul F în poziția ⑥a
-dacă funcția de nivelare automată nu este posibilă, de ex., deoarece suprafața pe care se află unealta de măsurare se abate cu mai mult de 4 ° față de planul orizontal, liniile laserului clipesc și indicatorul E devine roșu
-în acest caz, aşezatii orizontal aparatul de măsură și așteptați să se autoniveleze
-imediat ce instrumentul de măsurare se află din nou în intervalul de auto-nivelare de ± 4°, liniile laserului se aprind continuu și indicatorul E se stinge
-în afara domeniului de autonivelare de ±4° nu este posibil lucrul cu nivelare automată, pentru că nu se poate asigura condiția ca liniile laser să fie perpendiculare între ele
-în caz de şocuri sau modificări de poziție în timpul funcționării, aparatul de măsură se renivelează automat
-după o renivelare verificați poziția liniei laser orizontale respectiv a celei verticale în raport cu punctele de reper, pentru evitarea erorilor

- Lucrul fără nivelare automată

-treceți comutatorul F în poziția ⑥b
-apăsați butonul laserului C pentru a porni fasciculul laserului
-indicatorul E se face roşu continuu în acest mod
-cu nivelarea automată deconectată puteți ține aparatul de măsură în mână sau îl puteți așeza pe o suprafață înclinată

SFATURI PENTRU UTILIZARE

• Pentru marcare folosiți numai mijlocul razei laser (lățimea razei laser se modifică în funcție de distanță)
• Ochelari optici pentru laser ① (nu este inclusă în dotarea standard)

-ochelarii optici pentru laser J ① filtrează lumina ambiantă
-acest lucru face ca lumina laserului să pară mai puternică pentru ochi
-nu folositi ochelarii pentru laser drept ochelari de protectie
(ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser)
-nu folosiți ochelarii pentru laser drept ochelari de soare sau în traficul rutier (ochelarii pentru laser nu vă oferă protectie totală împotriva razelor ultraviolete și vă diminuează gradul de percepție a culorilor)

- Utilizarea stativului (nu este inclusă în dotarea standard)

-un stativ K ① oferă un suport de măsurare stabil, cu înălțime reglabilă
-pozitionați aparatul de măsură cu orificiu de prindere pentru stativ G pe filetul de 1/4” al stativului și fixați-I prin înșurubare cu şurubul de fixare al stativului

ÎNTRETINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale
• Feriți aparatul de măsură de umezeală și de expunere directă la radiații solare
• Nu expuneți aparatul de măsură unor temperaturi sau unor variații extreme de temperatură (pot afecta precizia aparatului de măsură)

-de ex. nu-l lăsați prea mult timp în autoturism
-lăsați mai întâi aparatul să se acomodeze înainte de a-I pune în funcțiune

- Evitați şocurile puternice sau căderea aparatului de măsură

-deteriorările suferite de aparatul de măsură pot afecta precizia acestuia

-după un șoc puternic sau după o cădere, pentru control, comparați liniile laser cu cu o linie de referință orizontală sau verticală cunoscută

• Împingeți comutatorul F (astfel pendulul va fi blocat, deoarece în caz contrar el s-ar putea deteriora în urma unor mișcări prea puternice)
• Păstrați întotdeauna curat aparatul de măsură
• Nu cufundați aparatul de măsură în apă sau în alte lichide
• Ştergeți-l de murdărie cu o lavetă umedă, moale
• Nu folositi detergenti sau solventi
• Curățați regulat mai ales suprafețele din jurul orificiul de ieșire a laserului și aveți grijă să îndepărtați scamele
• Dacă în ciuda procedeelor de fabricație și control riguroase scula are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL

-trimiteți scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasc la www.skil.com)

- Trebuie să fiti conștienți de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor fi excluse din garanție (pentru condițiile de garanție SKIL consultați www.skil.com sau întrebați distribuitorul)

MEDIUL

- Nu aruncați sculele electrice, bateriile, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană) -Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuiesc aruncate, ele trebuiesc colectate

separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător

-simbolul ③ vă va reaminti acest lucru
