1960 DA - Laser nivo SKIL - Brezplačna navodila za uporabo

Znamka	Skil
Model	1960 DA
Tip izdelka	Laserski nivo s križnimi linijami 360°
Uporaba	Notranja, neprofesionalna
Delovna razdalja	20 m
Natančnost niveliranja	±0,5 mm/m
Območje samodejnega niveliranja	±4°
Čas niveliranja	≤5 sekund
Laserski razred	2 (635 nm)
Napajanje	Li-polimerna baterija 3,7 V, 1200 mAh
Avtonomija	10 ur
Povezava s stojalom	1/4"
Mere (D x Š x V)	96 x 73 x 107 mm
Teža	0,44 kg
Delovna temperatura	-5 °C do +40 °C
Temperatura shranjevanja	-20 °C do +70 °C
Maks. relativna vlažnost	90%
Načini delovanja	Križne linije, vodoravno, navpično
Niveliranje	Samodejno (≤5 s) in ročno
Indikator napolnjenosti baterije	Da (ZELENA >40%, RUMENA <40%, RDEČA <30 min)
Varnost	Laser razreda 2, ne glejte v žarek
Vzdrževanje	Mehka vlažna krpa, brez topil
Popravljivost	Samo pooblaščeni servisni center Skil
Priložena oprema	Polnilni kabel (adapter ni priložen)
Dodatna oprema	Zaščitna očala, stojalo

Pogosto zastavljena vprašanja - 1960 DA SKIL

Kako napolniti baterijo laserskega nivoja Skil 1960 DA?

Baterija se polni preko priloženega kabla, ki ga priključite na vmesnik polnilnika A in na polnilnik USB (5 V, ≥0,5 A, ni priložen). Indikator B utripa rdeče (polnjenje <30 min), rumeno (>30 min) ali zeleno (>90%). Ko je polnjenje končano, ostane stalno zelen.

Kaj pomeni indikator napolnjenosti med uporabo?

Med uporabo je indikator B zelen, če je preostala zmogljivost >40%, rumen, če je <40%, in rdeč, če je do samodejnega izklopa manj kot 30 minut.

Kako vklopiti in izklopiti napravo?

Za vklop brez samodejnega niveliranja pritisnite gumb C. S samodejnim niveliranjem premaknite stikalo F v položaj ⑥a. Za izklop pritisnite C (ročni način) ali premaknite F v položaj ⑥b (zaklepanje).

Kateri načini delovanja so na voljo?

Večkrat pritisnite C za izbiro: način križnih linij (vodoravna + navpična), vodoravni način (vodoravna črta) ali navpični način (navpična črta). Ti načini so na voljo s samodejnim niveliranjem ali brez.

Kako uporabiti samodejno niveliranje?

Postavite napravo na stabilno površino ali stojalo. Premaknite F v položaj ⑥a. Če je naklon >4°, laserji utripajo in indikator E postane rdeč. Poravnajte vodoravno; ko je znotraj območja ±4°, laserji ostanejo prižgani in E ugasne.

Kaj storiti, če samodejno niveliranje ne deluje?

Če laserji utripajo in indikator E je rdeč, površina presega območje samodejnega niveliranja (±4°). Postavite napravo na bolj vodoravno površino. V primeru udarca se naprava po stabilizaciji samodejno ponovno nivelira.

Ali lahko napravo uporabljam brez samodejnega niveliranja?

Da. Premaknite F v položaj ⑥b in pritisnite C za aktivacijo laserja. Indikator E ostane rdeč. Napravo lahko držite v roki ali postavite na nagnjeno podlago.

Kako očistiti laserski nivo?

Uporabite mehko in vlažno krpo. Nikoli ne potapljajte v vodo ali druge tekočine. Ne uporabljajte detergentov ali topil. Redno čistite območje izhoda laserja, da odstranite prah.

Kaj storiti v primeru napake ali okvare?

Popravilo zaupajte samo pooblaščenemu servisnemu centru Skil. Vrnite orodje nesestavljeno s potrdilom o nakupu. Škoda zaradi preobremenitve ali nepravilne uporabe ni krita z garancijo.

Ali so dodatki, kot sta stojalo ali očala, priloženi?

Ne, stojalo K in očala za gledanje laserskega žarka J niso priloženi v standardnem paketu. Na voljo so kot opcija. Polnilni kabel H je priložen, vendar je treba napajalnik kupiti posebej.

NAVODILA ZA UPORABO 1960 DA SKIL

360° navzkrižni laser 1960/1961

UVOD

• Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpičnih črt
• Merilno orodje je namenjeno izključno za obratovanje v zaprtih mestih uporabe
• Orodje ni namenjeno profesionalni uporabi
• Hranite ta navodila v dobrem stanju in jih v primeru predaje priložite merilni napravi

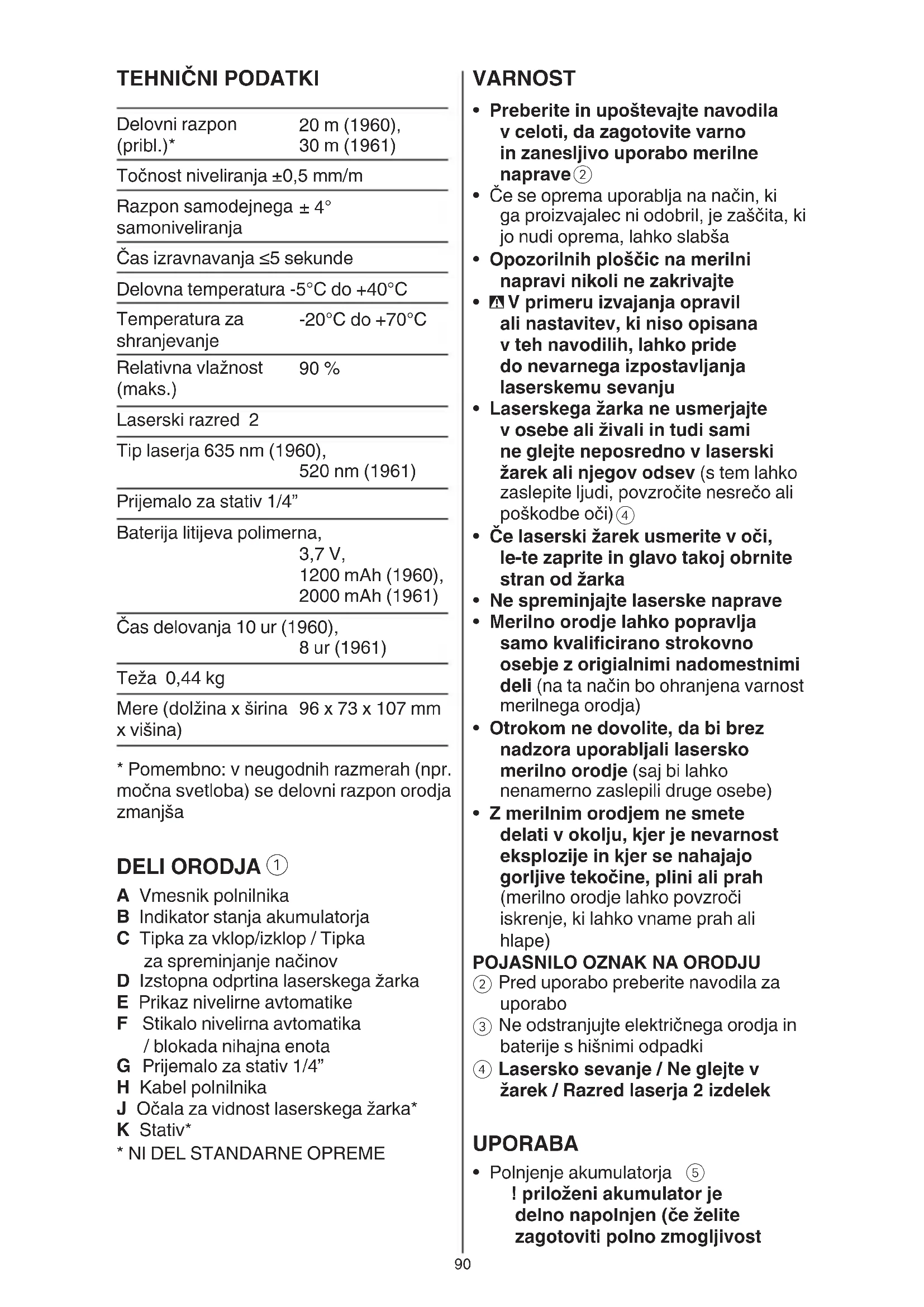

TEHNIČNI PODATKI

Delovni razpon (pribl.)*	20 m (1960), 30 m (1961)
Točnost niveliranja ±0,5 mm/m
Razpon samodejnega ±4° samoniveliranja
Čas izravnavanja ≤5 sekunde
Delovna temperatura -5°C do +40°C
Temperatura za shranjevanje	-20°C do +70°C
Relativna vlažnost (maks.)	90 %
Laserski razred 2
Tip laserja 635 nm (1960), 520 nm (1961)
Prijemalo za stativ 1/4"
Baterija litijeva polimerna, 3,7 V, 1200 mAh (1960), 2000 mAh (1961)
Čas delovanja 10 ur (1960), 8 ur (1961)
Teža 0,44 kg
Mere (dolžina x širina x višina)	96 x 73 x 107 mm

* Pomembno: v neugodnih razmerah (npr. močna svetloba) se delovni razpon orodja zmanjša

DELI ORODJA ①

A Vmesnik polnilnika
B Indikator stanja akumulatorja
C Tipka za vklop/izklop / Tipka za spreminjanje načinov
D Izstopna odprtina laserskega žarka
E Prikaz nivelirne avtomatike
F Stikalo nivelirna avtomatika / blokada nihajna enota
G Prijemalo za stativ 1/4"
H Kabel polnilnika
J Očala za vidnost laserskega žarka*
K Stativ*
* NI DEL STANDARNE OPREME

VARNOST

• Preberite in upoštevajte navodila v celoti, da zagotovite varno in zanesljivo uporabo merilne naprave ②
• Če se oprema uporablja na način, ki ga proizvajalec ni odobril, je zaščita, ki jo nudi oprema, lahko slabša
• Opozorilnih ploščic na merilni napravi nikoli ne zakrivajte
  • A V primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju
• Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev (s tem lahko zaslepite ljudi, povzročite nesrečo ali poškodbe oči) ④
• Če laserski žarek usmerite v oči, le-te zaprite in glavo takoj obrnite stran od žarka
• Ne spreminjajte laserske naprave
• Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli (na ta način bo ohranjena varnost merilnega orodja)
• Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje (saj bi lahko nenamerno zaslepili druge osebe)
• Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah (merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape)
  ② Pred uporabo preberite navodila za uporabo
  ③ Ne odstranjujte električnega orodja in baterije s hišnimi odpadki
  ④ Lasersko sevanje / Ne glejte v žarek / Razred laserja 2 izdelek

POJASNILO OZNAK NA ORODJU

UPORABA

- Polnjenje akumulatorja ⑤ ! priloženi akumulator je delno napolnjen (če želite zagotoviti polno zmogljivost

akumulatorja, ga pred prvo uporabo popolnoma napolnite s polnilnikom za akumulator)

! preberite in upoštevajte navodila, priložena polnilniku ali napajalniku

-uporabljajte le tisti polnilnik ali napajalnik, ki ima izhodno napetost 5 V in izhodni tok ≥ 0,5 A

-kabel polnilnika H povežite s polnilnikom ali napajalnikom (ni priloženo) in vmesnikom polnilnika A

-indikator B utripa RDEČE, kar pomeni, da se akumulator polni in da vam trenutno stanje napolnjenosti akumulatorja dovoljuje, da orodje uporabljate največ 30 minut

-indikator B utripa RUMENO, kar pomeni, da se akumulator polni in da trenutno stanje napolnjenosti akumulatorja omogoča, da orodje uporabljate več kot 30 minut

-indikator B utripa ZELENO, kar pomeni, da je akumulator napolnjen več kot 90 %

-indikator B sveti ZELENO, kar pomeni, da je akumulator popolnoma napolnjen

- Indikator stanja akumulatorja B ①

-med uporabo indikator stanja akumulatorja B prikazuje preostalo napolnjenost akumulatorja z različnimi barvami

-ZELENA pomeni, da je akumulator napolnjen več kot 40 %

-RUMENA pomeni, da je akumulator napolnjen manj kot 40 %

-RDEČA pomeni, da se bo orodje čez 30 minut samodejno izklopilo

- Vklop/Izklop ⑥

-za vklop merilne narave pritisnite gumb za laser C, kadar NE UPORABLJATE samodejnega niveliranja, ali stikalo F potisnite v položaj ⑥a, da odklenete enoto za niveliranje, kadar UPORABLJATE samodejno niveliranje

! takoj po vklopu merilna naprava odda laserski žarek skozi izhodno odprtino D

! laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje

-za izklop merilne narave pritisnite

gumb za laser C, kadar NE UPORABLJATE samodejnega niveliranja, ali stikalo F potisnite v položaj ⑥b, da zaklenete enoto za niveliranje, kadar UPORABLJATE samodejno niveliranje

-vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite (laserski žarek lahko zaslepi druge osebe)

-ko merilnega orodja ne uporabljate, ga izklopite, da bi tako privarčevali z energijo

- Vrste delovanja

-vse načine lahko izberete tako S samodejnim niveliranjem (položaj ⑥a) kot tudi BREZ njega (položaj ⑥b)

-pritiskajte gumb C, dokler ne nastavite želenega načina

1) Način za križne linije: merilna naprava prikaže eno vodoravno in eno navpično linijo ⑦

2) Vodoraven način: merilna naprava prikaže eno vodoravno linijo ⑧

3) Navpičen način: merilna naprava prikaže eno navpično linijo ⑨

- Delo z avtomatiko niveliranja

-merilno napravo postavite na vodoravno in trdno podlago, jo pritrdite na stojalo K

-stikalo F potisnite v položaj⑥a

-če funkcija samodejnega niveliranja ni mogoča (npr. ker je površina, na kateri stoji merilno orodje, nagnjena za več kot 4°glede na vodoravno ravnino, laserski žarek utripne in indikator E zasveti rdeče

-v tem primeru postavite merilno napravo vodoravno in počakajte na samoniveliranje

-takoj ko je merilna naprava spet v v območju samoniveliranja ±4°, laserski žarek sveti in indikator E ugasne

-izven samonivelirnega območja ±4° delo z nivelirno avtomatiko ni možno, saj se ne more zagotoviti, da laserski liniji potekata pravokotno ena na drugo

-v primeru pretresov in spreminjanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira

-po novem niveliranju preverite položaj vodoravne oziroma navpične laserske črte glede na referenčne točke in se tako izognite napakam

• Delo brez avtomatike niveliranja -stikalo F potisnite v položaj ⑥b
  -pritisnite gumb za laser C, da vklopite laserski žarek
  -indikator E v tem načinu stalno sveti rdeče
  -pri izklopljeni nivelirni avtomatiki lahko merilno orodje držite prostoročno ali jo postavite na ustrezno podlogo

UPORABNI NASVETI

- Za označevanje uporabljajte vedno samo sredino laserske črte (širina laserske črte se z oddaljenostjo spreminja)

- Očala za vidnost laserskega žarka ①(ni vključena v standardno opremo)

-očala za vidnost laserskega žarka J ① filtrirajo svetlobo okolice

-s tem je svetloba laserja svetlejša za oči

-očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal (očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem)

-očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu (očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv)

- Delo s stativom (ni vključena v standardno opremo)

-stativ K① vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo

-postavite merilno orodje s prijemalom za stativ G na 1/4"-navoj in ga privijte z nastavitvenim vijakom stativa

VZDRŽEVANJE/SERVISIRANJE

- Orodje ni namenjeno profesionalni uporabi

- Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem

- Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature (se lahko poškoduje natančnost delovanja merilnega orodja)

-poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu -najprej pustite, da se temperatura pred uporabo uravna

- Preprečite močne sunke v merilno orodje ali pa padce na tla

-poškodbe merilnega orodja lahko povzročijo zmanjšanje natančnosti

-po vsakem močnem sunku oz padcu morate preveriti laserske linije s poznano vodoravno ali navpično referenčno linijo

- Potisnite stikalo F (s tem se nihajna enota zablokira, saj bi se sicer pri močnem premikanju poškodovala)

- Merilno orodje naj bo vedno čisto

- Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine

- Umazanijo obrišite z vlažno, mehko krpo

- Uporaba čistil in topil ni dovoljena

- Še posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken

- Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij

- pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)

- Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca)

OKOLJE

• Električnega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)
  -v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja -ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ③
