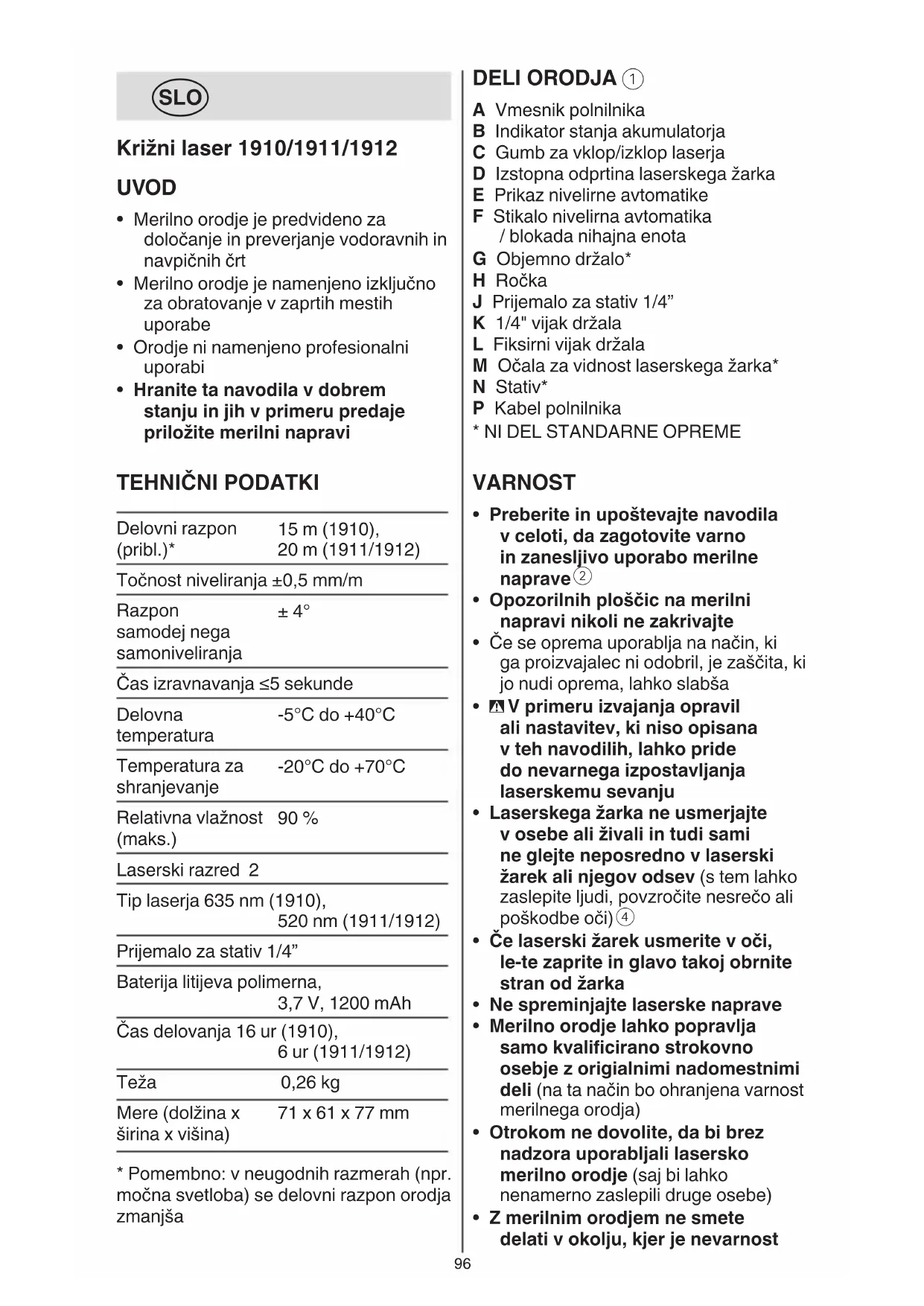

NAVODILA ZA UPORABO 1912 AA SKIL

• Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpičnih črt
• Merilno orodje je namenjeno izključno za obratovanje v zaprtih mestih uporabe
• Orodje ni namenjeno profesionalni uporabi
• Hranite ta navodila v dobrem stanju in jih v primeru predaje priložite merilni napravi

TEHNIČNI PODATKI

Delovni razpon (pribl.)*	15 m (1910), 20 m (1911/1912)
Točnost niveliranja ±0,5 mm/m
Razpon samodej nega samoniveliranja	±4°
Čas izravnavanja ≤5 sekunde
Delovna temperatura	-5°C do +40°C
Temperatura za shranjevanje	-20°C do +70°C
Relativna vlažnost (maks.)	90 %
Laserski razred 2
Tip laserja 635 nm (1910), 520 nm (1911/1912)
Prijemalo za stativ 1/4”
Baterija litijeva polimerna, 3,7 V, 1200 mAh
Čas delovanja 16 ur (1910), 6 ur (1911/1912)
Teža	0,26 kg
Mere (dolžina x širina x višina)	71 x 61 x 77 mm

* Pomembno: v neugodnih razmerah (npr. močna svetloba) se delovni razpon orodja zmanjša

DELI ORODJA ①

A Vmesnik polnilnika
B Indikator stanja akumulatorja
C Gumb za vklop/izklop laserja
D Izstopna odprtina laserskega žarka
E Prikaz nivelirne avtomatike
F Stikalo nivelirna avtomatika / blokada nihajna enota
G Objemno držalo*
H Ročka
J Prijemalo za stativ 1/4"
K 1/4" vijak držala
L Fiksirni vijak držala
M Očala za vidnost laserskega žarka*
N Stativ*
P Kabel polnilnika
* NI DEL STANDARNE OPREME

VARNOST

• Preberite in upoštevajte navodila v celoti, da zagotovite varno in zanesljivo uporabo merilne naprave ②
• Opozorilnih ploščic na merilni napravi nikoli ne zakrivajte
• Če se oprema uporablja na način, ki ga proizvajalec ni odobril, je zaščita, ki jo nudi oprema, lahko slabša
  • A V primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju
• Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev (s tem lahko zaslepite ljudi, povzročite nesrečo ali poškodbe oči) ④
• Če laserski žarek usmerite v oči, le-te zaprite in glavo takoj obrnite stran od žarka
• Ne spreminjajte laserske naprave
• Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli (na ta način bo ohranjena varnost merilnega orodja)
• Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje (saj bi lahko nenamerno zaslepili druge osebe)
• Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost

eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah (merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape)

POJASNILO OZNAK NA ORODJU

② Pred uporabo preberite navodila za uporabo
③ Ne odstranjujte električnega orodja in baterije s hišnimi odpadki
④ Lasersko sevanje / Ne glejte v žarek / Razred laserja 2 izdelek

UPORABA

- Polnjenje akumulatorja ⑤

! priloženi akumulator je delno napolnjen (če želite zagotoviti polno zmogljivost akumulatorja, ga pred prvo uporabo popolnoma napolnite s polnilnikom za akumulator) ! preberite in upoštevajte navodila, priložena polnilniku ali napajalniku
-uporabljajte le tisti polnilnik ali napajalnik, ki ima izhodno napetost 5 V in izhodni tok ≥ 0,5 A
-kabel polnilnika P povežite s polnilnikom ali napajalnikom (ni priloženo) in vmesnikom polnilnika A
-indikator B utripa RDEČE, kar pomeni, da se akumulator polni in da vam trenutno stanje napolnjenosti akumulatorja dovoljuje, da orodje uporabljate največ 30 minut
-indikator B utripa RUMENO, kar pomeni, da se akumulator polni in da trenutno stanje napolnjenosti akumulatorja omogoča, da orodje uporabljate več kot 30 minut
-indikator B utripa ZELENO, kar pomeni, da je akumulator napolnjen več kot 90 %
-indikator B sveti ZELENO, kar pomeni, da je akumulator popolnoma napolnjen

- Indikator stanja akumulatorja B ①

-med uporabo indikator stanja akumulatorja B prikazuje preostalo napolnjenost akumulatorja z različnimi barvami

-ZELENA pomeni, da je akumulator napolnjen več kot 40 %

-RUMENA pomeni, da je akumulator napolnjen manj kot 40 %
-RDEČA pomeni, da se bo orodje čez 30 minut samodejno izklopilo

- Vklop/Izklop ⑥

-za vklop merilne narave pritisnite gumb za laser C, kadar NE UPORABLJATE samodejnega niveliranja, ali stikalo F potisnite v položaj ⑥a, da odklenete enoto za niveliranje, kadar UPORABLJATE samodejno niveliranje
! takoj po vklopu merilna naprava odda laserski žarek skozi izhodno odprtino D
! laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje
-za izklop merilne narave pritisnite gumb za laser C, kadar NE UPORABLJATE samodejnega niveliranja, ali stikalo F potisnite v položaj ⑥b, da zaklenete enoto za niveliranje, kadar UPORABLJATE samodejno niveliranje
-vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite (laserski žarek lahko zaslepi druge osebe)
-ko merilnega orodja ne uporabljate, ga izklopite, da bi tako privarčevali z energijo

- Delo z avtomatiko niveliranja

-merilno napravo postavite na ravno, trdno podlago ali jo postavite na trinog N ali v objemno držalo G
-stikalo F potisnite v položaj ⑥a
-če funkcija samodejnega niveliranja ni mogoča (npr. ker je površina, na kateri stoji merilno orodje, nagnjena za več kot 4°glede na vodoravno ravnino, laserski žarek utripne in indikator E zasveti rdeče
-v tem primeru postavite merilno napravo vodoravno in počakajte na samoniveliranje
-takoj ko je merilna naprava spet v v območju samoniveliranja ±4°, laserski žarek sveti in indikator E ugasne
-izven samonivelirnega območja ±4° delo z nivelirno avtomatiko ni možno, saj se ne more zagotoviti, da laserski liniji potekata pravokotno ena na drugo

-v primeru pretresov in spreminjanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira

-po novem niveliranju preverite položaj vodoravne oziroma navpične laserske črte glede na referenčne točke in se tako izognite napakam

- Delo brez avtomatike niveliranja

-pri izklopljeni nivelirni avtomatiki lahko merilno orodje držite prostoročno ali jo postavite na ustrezno podlogo

- Delo z dodatnimi oznakami na laserskem žarku (1911)⑦

-merilna naprava projicira dodatne oznake v enakih intervalih na laserske linije kot pomoč pri obešanju slik ipd. na stene

-če orodje premaknete stran od površine za projiciranje, se razdalja in dolžina dodatnih oznak povečata oz. se zmanjšata, če orodje postavite bližje površini za projiciranje ⑦a

-laserskega žarka ne smete projicirati pod kotom, sicer se dodatne oznake ne bodo projicirale v enakih intervalih ⑦b

UPORABNI NASVETI

- Za označevanje uporabljajte vedno samo sredino laserske črte (širina laserske črte se z oddaljenostjo spreminja)

- Očala za vidnost laserskega žarka ①(ni vključena v standardno opremo)

-očala za vidnost laserskega žarka M ① filtrirajo svetlobo okolice

-s tem je svetloba laserja svetlejša za oči

-očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal (očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem)

-očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu (očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv)

- Delo z objemnim držalom (standardno ni priloženo) ⑧

-z objemnim držalom G lahko merilno napravo pritrdite na različne predmete z debelino do 60 mm, kot so cevi ali robovi miz

-¼" vijak K privijte v ¼" nastavek trinoga J na vrhu ali na dnu orodja ⑧a

! merilnega orodja ne smete preveč močno zategniti, ker bi se lahko poškodovalo

-z ročajem H odprite sponko in ga namestite na želeno lokacijo tako, da spet spustite ročaj H

-odvijte gumb L⑧b, da nastavite položaj orodja in projiciranje laserskega žarka

-po nastavitvah privijte gumb L

- Delo s stativom (ni vključena v standardno opremo)

-stativ N ① vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo

-postavite merilno orodje s prijemalom za stativ J na 1/4"-navoj in ga privijte z nastavitvenim vijakom stativa

VZDRŽEVANJE/SERVISIRANJE

- Orodje ni namenjeno profesionalni uporabi

- Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem

- Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature (se lahko poškoduje natančnost delovanja merilnega orodja)

-poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu

-najprej pustite, da se temperatura pred uporabo uravna

- Preprečite močne sunke v merilno orodje ali pa padce na tla

-poškodbe merilnega orodja lahko povzročijo zmanjšanje natančnosti

-po vsakem močnem sunku oz padcu morate preveriti laserske linije s poznano vodoravno ali navpično referenčno linijo

• Potisnite stikalo F (s tem se nihajna enota zablokira, saj bi se sicer pri močnem premikanju poškodovala)
• Merilno orodje naj bo vedno čisto
• Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine
• Umazanijo obrišite z vlažno, mehko krpo
• Uporaba čistil in topil ni dovoljena
• Se posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken
• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij -pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com)
• Zavedajte se, da garancija ne vključuje poškodb zaradi preobremenitve orodja ali nepravilne rabe (glede SKILovih garancijskih pogojev obiščite www.skil.com ali povprašajte prodajalca)

OKOLJE

- Električnega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)

-v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja -ko je potrebno odstranjevanje, naj vas o načinu spomni simbol ③
