BRUKSANVISNING 1912 AA SKIL

Korslinjelaser 1910/1911/1912

INTRODUKTION

• Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer
• Mätverktyget får användas uteslutande på heltäckta platser
• Det här verktyget är inte avsedd för yrkesmässig användning
• Förvara dessa anvisningar säkert och låt dem följa med mätverktyget

TEKNISKA DATA

Mätområde (ungefärligt)*	15m (1910), 20m (1911/1912)
Nivellerings-noggrannhet	±0,5 mm/m
Självjusterings-område	±4°
Mättid ≤5 sekunder
Driftstemperatur -5°C till +40°C
Förvarings-temperatur	-20°C till +70°C
Relativ fuktighet (max.)	90 %
Laserklass 2

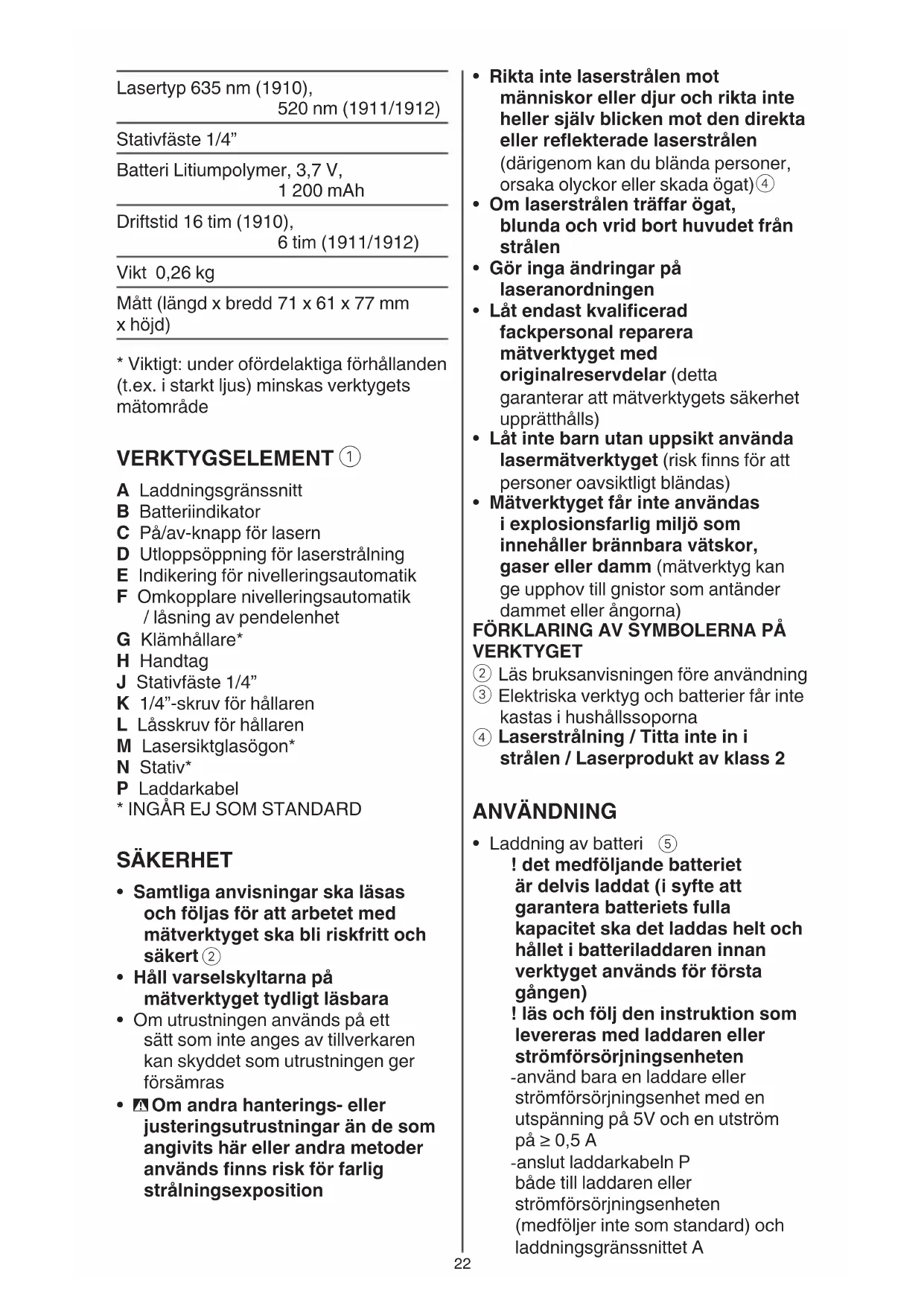

Lasertyp 635 nm (1910), 520 nm (1911/1912)

Stativfäste 1/4"

Batteri Litiumpolymer, 3,7 V, 1 200 mAh

Driftstid 16 tim (1910), 6 tim (1911/1912)

Vikt 0,26 kg

Mätt (längd x bredd 71 x 61 x 77 mm x höjd)

* Viktigt: under ofördelaktiga förhållanden (t.ex. i starkt ljus) minskas verktygets mätområde

VERKTYGSELEMENT ①

A Laddningsgränssnitt
B Batteriindikator
C På/av-knapp för lasern
D Utloppsöppning för laserstrålning
E Indikering för nivelleringsautomatik
F Omkopplare nivelleringsautomatik / låsning av pendelenhet
G Klämhållare*
H Handtag
J Stativfäste 1/4"
K 1/4"-skruv för hållaren
L Låsskruv för hållaren
M Lasersiktglasögon*
N Stativ*
P Laddarkabel
* INGÅR EJ SOM STANDARD

SÄKERHET

• Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert ②
• Håll varselskyltarna på mätverktyget tydligt läsbara
• Om utrustningen används på ett sätt som inte anges av tillverkaren kan skyddet som utrustningen ger försämras
• Om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition

- Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen (därigenom kan du blända personer, orsaka olyckor eller skada ögat)④

- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen

- Gör inga ändringar på laseranordningen

- Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar (detta garanterar att mätverktygets säkerhet upprätthålls)

- Låt inte barn utan uppsikt använda lasermätverktyget (risk finns för att personer oavsiktligt bländas)

- Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm (mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna)

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

② Läs bruksanvisningen före användning
③ Elektriska verktyg och batterier får inte kastas i hushållssoporna
④ Laserstrålning / Titta inte in i strålen / Laserprodukt av klass 2

ANVÄNDNING

• Laddning av batteri ⑤
! det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)
! läs och följ den instruktion som levereras med laddaren eller strömförsörjningsenheten
-använd bara en laddare eller strömförsörjningsenhet med en utspänning på 5V och en utström på ≥ 0,5 A
-anslut laddarkabeln P både till laddaren eller strömförsörjningsenheten (medföljer inte som standard) och laddningsgränssnittet A

-indikatorn B blinkar med RÖTT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i 30 minuter eller mindre

-indikatorn B blinkar med GULT sken, vilket visar att batteriet laddas och att aktuell batterikapacitet gör det möjligt att använda batteriet i mer än 30 minuter

-indikatorn B blinkar med GRÖNT sken, vilket visar att batteriet är laddat till mer än 90 % av full kapacitet

-indikatorn B lyser med GRÖNT fast sken, vilket visar att batteriet är fulladdat

-vid användning visar indikatorn för batterinivå B återstående batterikapacitet med olika färger

-GRÖNT anger mer än 40 % av full kapacitet

-GULT anger mindre än 40 % av full kapacitet

-RÖTT anger att det bara är 30 minuter kvar före automatisk avstängning

- Till/från ⑥

-starta mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥a för att låsa upp nivelleringsenheten vid användning MED automatisk nivellering

! direkt efter start skickar mätverktyget ut en laserstråle ur utgångsöppningen D

! rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ

-stäng av mätverktyget genom att antingen trycka på laserknappen C vid användning UTAN automatisk nivellering eller skjut brytaren F till läget ⑥b för att låsa nivelleringsenheten vid användning MED automatisk nivellering

-lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete (risk finns att andra personer bländas av laserstrålen)

-spar energi och koppla från mätverktyget när du inte använder det

- Användning med nivelleringsautomatik

-placera mätverktyget på en jämnt, stabilt stöd eller anslut det till stativet N eller till klämhållaren G

-skjut brytaren F till läget ⑥a

-om den automatiska nivelleringsfunktionen inte är möjlig, t.ex. för att ytan på vilken mätverktyget står avviker mer än 4° från horisontalplanet, blinkar riktstrålen och indikatorn E blir röd

-ställ i detta fall mätverktyget vågrätt och vänta på självnivelleringen

-så snart mätverktyget är inom självnivelleringsområdet på ±4° igen lyser riktstrålarna kontinuerligt och indikatorn E släcks

-utanför självnivelleringsområdet på ±4 ° kan den automatiska nivelleringen inte användas; i detta fall kan inte garanteras att laserstålarna förlöper i rät vinkel mot varandra

-vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt

-kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning

- Användning utan nivelleringsautomatik

-skjut brytaren F till läget ⑥b

-tryck på laserknappen C för att slå på laserstrålen

-indikatorn E lyser med fast rött sken i det här läget

-vid frånkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta

- Arbeta med extra markeringar på riktstrålarna (1911) ⑦

-mätverktyget projicerar extra markeringar med samma intervall på riktstrålarna som hjälp för att hänga taylor osv. på väggar

-om du flyttar verktyget längre bort från projektionsytan ökar de extra markeringarnas avständ och längd och de minskar om du flyttar verktyget närmare projektionsytan ⑦a

-se till att du inte projicerar laserstrålen i vinkel eftersom de extra markeringarna i så fall inte projiceras med samma intervall ⑦b

ANVÄNDNINGSTIPS

- Använd alltid laserlinjens centrum för märkning (laserpunktens bredd förändras i relation till avståndet)

- Lasersiktglasögon ① (ingår inte som standard)

-lasersiktglasögonen M ① filtrerar bort omgivningsljuset

-det här gör att laserljuset ser ljusare ut

-lasersiktglasögonen får inte användas som skyddsglasögon

(lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning)

-lasersiktglasögonen får inte användas som solglasögon eller i trafiken (lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg)

- Arbeta med klämhållaren (medföljer inte som standard) ⑧

-med klämhållaren G kan du ansluta mätverktyget till olika föremål med en tjocklek på upp till 60 mm, till exempel rör eller bordskanter

-montera 1/4"-skruven K för 1/4"-stativfästet J längst upp eller längst med på verktyget ⑧a

! dra inte för hårt fast mätverktyget; för hård åtdragning kan leda till skada

-använd handtaget H för att öppna klämman och montera den på önskad plats genom att släppa handtaget H igen

-lossa vredet L ⑧b för att justera verktygets placering och laserstrålens projicering

-dra åt vredet L efter justering

- Användning med stativ (ingår inte som standard)

-stativet N① är ett stabilt och i höjdläge inställbart mätunderlag

-sätt upp mätverktyget med stativfästet J på stativets 1/4"-gänga och dra fast stativets lässkruv

UNDERHÅLL / SERVICE

- Det här verktyget är inte avsedd för yrkesmässig användning

- Skydda mätverktyget mot väta och direkt solljus

- Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar (mätverktygets precision kan påverkas menligt)

-lämna inte mätverktyget under en längre tid t.ex. i bilen

-låt det balanseras innan du använder det

- Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller ner

-om mätverktyget skadas kan noggrannheten nedsättas

-efter en kraftig stöt eller ett fall ska laserlinjerna kontrolleras mot en känd vågrät eller lodrät referenslinje

- Skjut omkopplaren F (härvid låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser)

- Se till att mätverktyget alltid hålls rent

- Mätverktyget får inte doppas i vatten eller andra vätskor

- Torka av mätverktyget med en fuktig, mjuk trasa

- Använd inte rengöringseller lösningsmedel

- Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas

- Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

-sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

- Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)
  -enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning
  -symbolen ③ kommer att påminna om detta när det är tid att kassera
