BRUKSANVISNING 1912 AA SKIL

-anvend ikke de specielle laserbriller som solbriller eller i trafikken (laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver)

• Måleverktøyet er beregnet til beregning og kontroll av vannrette og loddrette linjer
• Måleverktøyet er utelukkende egnet til drift på lukkede steder
• Dette verktøyet er ikke beregnet på profesjonell bruk
• Oppbevar disse anvisningene på et trygtsted, og la dem følge med hvis måleverktøyet skal brukes avl andre

TEKNISKE DATA

Arbeidsrekkevidde 15m (1910), (cirka) * 20m (1911/1912)

Nivellernøyaktighet ±0,5 mm/m

Rekkevidde for ±4^ selvnivellering

Nivelleringstid ≤5 sekunder

Drifttemperatur -5°C til +40°C

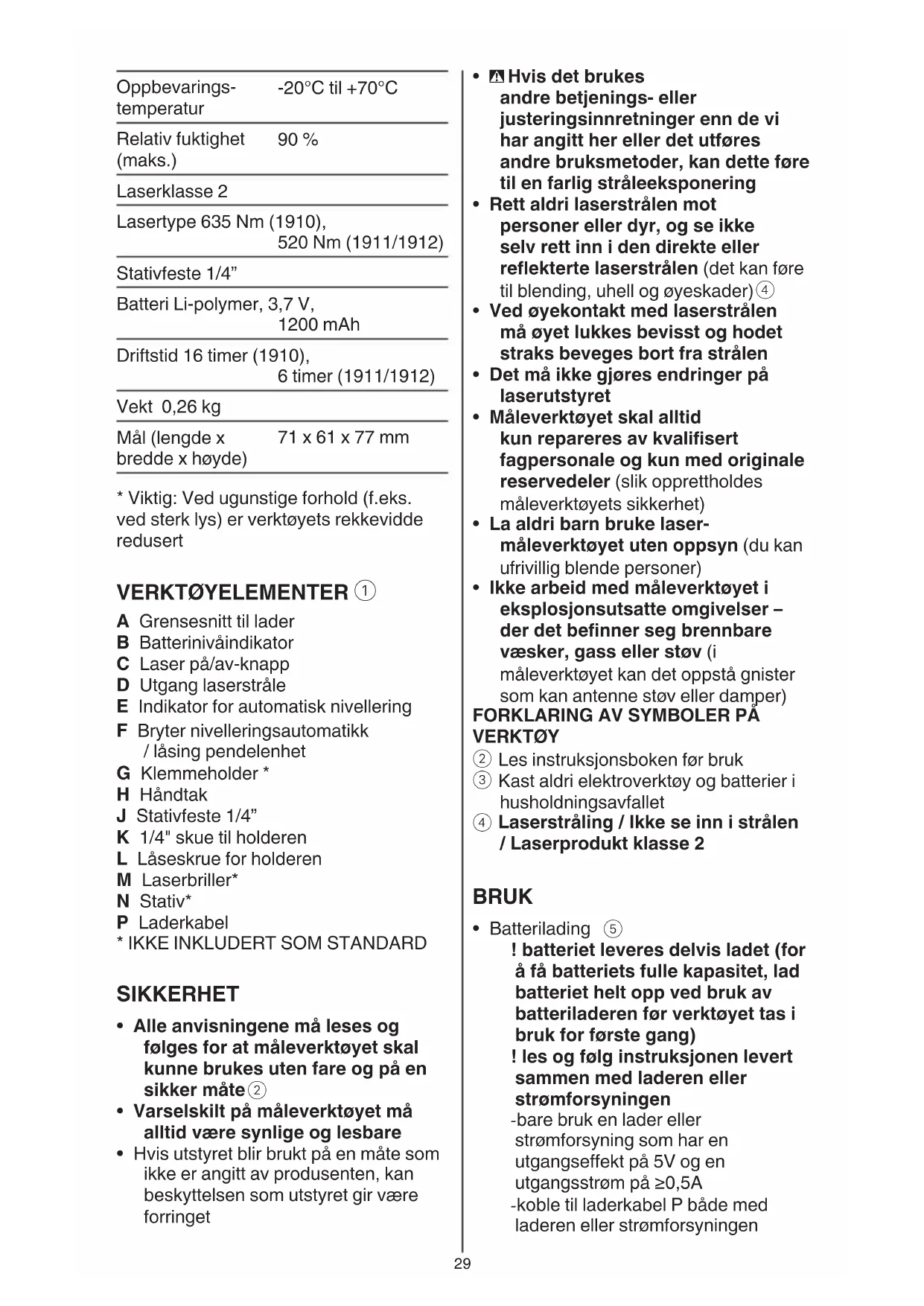

Oppbevarings-temperatur	-20°C til +70°C
Relativ fuktighet (maks.)	90 %
Laserklasse 2
Lasertype 635 Nm (1910), 520 Nm (1911/1912)
Stativfeste 1/4”
Batteri Li-polymer, 3,7 V, 1200 mAh
Driftstid 16 timer (1910), 6 timer (1911/1912)
Vekt 0,26 kg
Mål (lengde x bredde x høyde)	71 x 61 x 77 mm

* Viktig: Ved ugunstige forhold (f.eks. ved sterk lys) er verktøyets rekkevidde redusert

VERKTÖYELEMENTER ①

A Grensesnitt til lader
B Batterinivåindikator
C Laser på/av-knapp
D Utgang laserstråle
E Indikator for automatisk nivellering
F Bryter nivelleringsautomatikk / låsing pendelenhet
G Klemmeholder *
H Håndtak
J Stativfeste 1/4"
K 1/4" skue til holderen
L Låseskrue for holderen
M Laserbriller*
N Stativ*
P Laderkabel
* IKKE INKLUDERT SOM STANDARD

SIKKERHET

• Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte ②
• Varselskilt på måleverktøyet må alltid være synlige og lesbare
• Hvis utstyret blir brukt på en måte som ikke er angitt av produsenten, kan beskyttelsen som utstyret gir være forringet

- Hvis det brukes andre betjenings- eller justeringsinnretninger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråleeksponering

- Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen (det kan føre til blending, uhell og øyeskader) ④

- Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen

- Det må ikke gjøres endringer på laserutstyret

- Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler (slik opprettholdes måleverktøyets sikkerhet)

- La aldri barn bruke laser-måleverktøyet uten oppsyn (du kan ufrivillig blende personer)

- Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv (i måleverktøyet kan det oppstå gnister som kan antenne støv eller damper)

FORKLARING AV SYMBOLER PÅ VERKT∅Y

② Les instruksjonsboken før bruk
③ Kast aldri elektroverktøy og batterier i husholdningsavfallet
④ Laserstråling / Ikke se inn i strålen / Laserprodukt klasse 2

BRUK

- Batterilading ⑤

! batteriet leveres delvis ladet (for å få batteriets fulle kapasitet, lad batteriet helt opp ved bruk av batteriladeren før verktøyet tas i bruk for første gang)

! les og følg instruksjonen levert sammen med laderen eller strømforsyningen

-bare bruk en lader eller strømforsyning som har en utgangseffekt på 5V og en utgangsstrøm på ≥0,5A

(ikke inkludert som standard) og ladergrensesnittet A

-indikatoren B blinker R∅D og angir at batteriet lades og med den inneværende batterikapasiteten kan verktøyet betjenes for 30 minutter eller mindre

-indikatoren B blinker GUL og angir at batteriet lades og med den inneværende batterikapasiteten kan verktøyet betjenes for mer enn 30 minutter

-indikatoren B blinker GR∅NN og angir at batteriet er ladet til 90 % av full kapasitet

-indikatoren B lyser solid GR∅NN for å markere at batteriet er ladet helt opp

- Indikator for batteristatus B ①

-ved bruk angir indikator for batteristatus B den gjenværende batterikapasiteten med forskjellige farger

-GR∅NN angir mer enn 40 % av full kapasitet

-GUL angir mindre enn 40 % av full kapasitet

-R∅D angir at verktøyet slås seg av automatisk er bare 30 minutter

- Av/på ⑥

-for å slå på måleverktøyet, trykk enten på laserknappen C når det brukes UTEN automatisk nivellering eller skyv bryteren F i posisjon ⑥ a for å låse opp nivelleringsenheten når det brukes sammen MED automatisk nivellering

! etter det er slått på sender måleverktøyet en laserstråle ut av utgangsåpningen med én gang D

! rett aldri laserstrålen mot personer eller dyr og se ikke selv inn i laserstrålen, heller ikke fra lang avstand

-for å slå av måleverktøyet, trykk enten på laserknappen C når det brukes UTEN automatisk nivellering eller skyv bryteren F i posisjon ⑥b for å låse opp nivelleringsenheten når det brukes sammen MED automatisk nivellering

-ikke la det innkoblede måleverktøyet stå uten oppsyn og slå måleverktøyet av etter

bruk (andre personer kan blendes av laserstrålen)

-når du ikke bruker måleverktøyet må du slå det av for å spare energi

• Arbeid med automatisk nivellering

-posisjoner måleverktøyet på en jevn, stødig overflate eller fest det på et stativ N eller til klemmeholderen G

-skyv bryter F til posisjon ⑥a

-hvis den automatiske nivelleringsfunksjonen ikke kan brukes, fordi f.eks. overflaten som måleverktøyet står på avviker mer enn 4° fra vater, blinker laserlinjen og indikatoren E lyser rød

-still i dette tilfellet måleverktøyet opp vannrett og vent på selvnivelleringen

-så snart måleverktøyet er på nytt innenfor selvnivelleringsområdet på ±4° lyser laserlinjen kontinuerlig og indikatoren E slås av

-utenfor selvnivelleringsområdet på ±4° er det ikke mulig å arbeide med den automatiske nivelleringen, ellers kan det ikke garanteres at laserlinjene går i rett vinkel mot hverandre

-ved risting eller posisjonsendring i løpet av driften nivelleres måleverktøyet automatisk igjen

-etter en ny nivellering må du sjekke posisjonen til vannrett hhv. loddrett laserlinje i henhold til referansepunkter, for å unngå feil

• Arbeid uten automatisk nivellering

-skyv bryter F til posisjon ⑥b

-trykk på laserknappen C for å slå på laserstrålen

-indikator E lyser solid rød i denne modusen

-ved utkoplet automatisk nivellering kan du holde måleverktøyet fritt i hånden eller sette det på et vinklet underlag

- Jobbe med tilleggsmerker på laserlinjene (1911)⑦

-måleverktøyet projiserer tilleggsmerker på laserlinjen med jevne mellomrom, disse gir mer hjelp hvis man skal henge bilder etc. på veggene

-hvis du beveger verktøyet bort fra projiseringsoverflaten, øker avstanden og lengden av tilleggsmerkene og de minsker

når du beveger verktøyet mot projiseringsoverflaten ⑦a -sørg for at du ikke projiserer laserstrålen i en vinkel, det kan medføre at tilleggsmerkene ikke projiseres ved like store mellomrom ⑦b

BRUKER TIPS

• Bruk alltid kun midten på laserlinjen til marking (bredden til laserlinjen endres med avstanden)
• Laserbriller ① (ikke inkludert som standard)

-laserbrillene M ① filtrerer bort omgivelseslyset
-dette gjør at laserlyset virker lysere for øynene
-bruk laserbrillene aldri som beskyttelsesbriller (laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laserstrålingen)
-bruk laserbrillene aldri som solbriller eller i trafikken (laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen)

- Jobbe med klemmeholderen (ikke inkludert som standard) ⑧

-med klemmeholderen G kan du feste måleverktøyet til forskjellige gjenstander med en tykkelse opptil 60 mm, slik som rør eller en bordkand
-monter 14 " skruen K til 14 " stativet J på toppen eller bunnen av verktøyet ⑧a

! ikke skru måleverktøyet for sterkt fast, ellers kan det skades

-bruk håndtaket H for å åpne klemmen og fest det til det ønskede stedet ved å slippe håndtaket H
-løsne knotten L ⑧b for å justere verktøyets posisjon og projiseringen av laserstrålen
-etter justering, stram til knotten L

- Arbeid med stativ (ikke inkludert som standard)

-et stativ N ① byr på et stabilt, høydestillbart måleunderlag
-sett måleverktøyet med stativfestet J på 1/4"-gjengene til stativet og skru det fast med stativets låseskrue

• Dette verktøyet er ikke beregnet på profesjonell bruk
• Beskytt måleverktøyet mot fuktighet og direkte solstråling
• Ikke utsett måleverktøyet for ekstreme temperaturer eller temperatursvingninger (presisjonen til måleverktøyet kan innskrenkes)

-la det f.eks. ikke ligge i bilen over lengre tid
-la måleverktøyet først tempereres før du tar det i bruk

- Unngå kraftige støt mot måleverktøyet eller at det faller ned

-ved skader på måleverktøyet kan nøyaktigheten innskrenkes
-sammenlign etter et kraftig støt eller fall laserlinjene for kontroll med en kjent vannrett eller loddrett referanselinje

• Skyv bryteren F (på denne måten låses pendelenheten, som ellers kan bli skadet ved sterke bevegelser)
• Hold måleverktøyet alltid rent
• Dypp aldri måleverktøyet i vann eller andre væsker
• Tørk smussen av med en fuktig, myk klut
• Ikke bruk rengjørings- eller løsemidler
• Rengjør spesielt flatene på utgangsåpningen til laseren med jevne mellomrom og pass på loing
• Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

- Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekkes av garantien (for SKIL garantibetingelser se www.skil.com eller spør din forhandler)

MILJ∅

- Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

-i henhold til EU-direktiv 2012/19/ EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg
